HD FlexCamera - инспекционна камера Laserliner - Безплатно ръководство за потребителя

Тип продукт	Инспекционна камера
Марка	Laserliner
Модел	HD FlexCamera
Диаметър на главата на камерата	7,9 mm
Степен на защита на сондата	IP68 (1,5 m, 60 min)
Брой LED	8
Разделителна способност на камерата	1280 x 720 pixels
Поле на видимост (FOV)	80°
Дълбочина на полето (DOF)	3 до 8 cm
Диаметър на сондата	6 mm
Дължина на сондата	1,5 m
Дължина на главата на камерата	35 mm
Минимален радиус на огъване	75 mm
Устойчивост	Масло и бензин
Условия на работа	0°C до 50°C, HR макс. 80% без кондензация
Условия за съхранение	-10°C до 70°C, HR макс. 80% без кондензация
Тегло	175 g
Размери (Д x В x Д)	1550 mm x 21 mm x 21 mm
Захранване	Чрез основния блок VideoFlex HD
Съответна употреба	Инспекция на труднодостъпни места (кухини, шахти, зидария, превозни средства)
Поддръжка и почистване	Почиствайте с леко влажна кърпа, избягвайте разтворители и абразивни продукти. Съхранявайте сухо и чисто.
Безопасност	Не използвайте близо до опасни напрежения, не потапяйте напълно (оставете 10 cm марж), не използвайте върху хора, не променяйте устройството.
Резервни части и ремонтопригодност	Аксесоар за основния блок VideoFlex HD. Не са посочени специфични резервни части.
Обща информация	Съобразено с директивите на ЕС и Обединеното кралство. Рециклирайте според местните разпоредби.

Често задавани въпроси - HD FlexCamera Laserliner

Как да използвам камерата HD FlexCamera с основния блок VideoFlex HD?

Свържете щепсела на камерата в предвидения конектор на основния блок. Включете основния блок и навигирайте в менюто, за да изберете източника на камерата. Камерата предава изображения в реално време на екрана.

Каква е дълбочината на полето на камерата?

Дълбочината на полето е от 3 до 8 cm. За да получите ясен образ, поставете главата на камерата на това разстояние от обекта.

Мога ли напълно да потопя кабела на камерата?

Не, за да се гарантира защита IP68, оставете разстояние от 10 cm между горната част на кабела и корпуса на основния блок. Максималната дълбочина е 1,5 m до 60 минути.

Какво да направя, ако изображението е размазано?

Уверете се, че главата на камерата е в зоната на дълбочина на полето (3 до 8 cm). Ако обектът е твърде близо или твърде далеч, изображението може да е размазано. Регулирайте разстоянието.

Как да поддържам камерата?

Почиствайте камерата с леко влажна кърпа. Не използвайте разтворители, абразивни продукти или агресивни почистващи препарати. Съхранявайте я на сухо и чисто място.

Мога ли да използвам тази камера за инспекция на електрически инсталации?

Не, устройството не е предназначено за измерване в близост до опасни напрежения. Уверете се, че проводящите части са без напрежение преди всяка инспекция.

Какви са температурните условия за употреба?

Камерата може да се използва при 0°C до 50°C с максимална относителна влажност 80% без кондензация.

Може ли камерата да се използва за медицински прегледи?

Не, забранено е да се използва HD FlexCamera за медицински прегледи на хора. Тя е предназначена само за техническа инспекция.

Как да рециклирам камерата в края на живота й?

Съгласно европейските и британските директиви, не изхвърляйте устройството с битовите отпадъци. Отнесете го до подходящ пункт за събиране на електронни отпадъци за рециклиране.

Какво да направя, ако камерата не работи?

Първо проверете връзката с основния блок и състоянието на батерията. Ако проблемът продължава, вижте пълното ръководство или се свържете с отдела за обслужване на клиенти. Не се опитвайте да го поправяте сами.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HD FlexCamera Laserliner

Прочетете изцяло ръководството за експлоатация, приложената брошура „Гаранционни и допълнителни инструкции“, както и актуалната информация и указанията в препратката към интернет в края на това ръководство. Следвайте съдържащите се в тях инструкции. Този документ трябва да се съхранява и да се предаде при предаване на лазерното устройство.

Употреба по предназначение

HD FlexCamera e блок на камера за свързване към основния блок VideoFlex HD. Съвместно с основния блок на LCD се изпращат цветни видеоизображения за инспекция на труднодостъпни места, като кухини, шахти, зидария или МПС.

Общи инструкции за безопасност

– Използвайте уреда единствено съгласно предназначението за употреба в рамките на спецификациите.
– Измервателните уреди и принадлежностите не са играчки за деца. Да се съхраняват на място, недостъпно за деца.
– Главата на камерата може да се нагрее много при работа и да повреди чувствителни проверявани обекти.
– Приборът не трябва да се променя конструктивно.
– Не подлагайте устройството на механично натоварване, твърде високи температури или на силни вибрации.
– Уредът не трябва да се използва повече, ако престанат да се изпълняват една или повече функции, както и при повреди на корпуса или на съединителните кабели или при нисък заряд на акумулаторната батерия на основния модул.
– Основната част на камерата не е устойчива на киселини и не е огнеупорна.
– Непременно трябва да се има предвид HD FlexCamera да не влиза в контакт с химикали, ел. напрежение, подвижни или горещи предмети. Това може да доведе до повреда на уреда и тежки наранявания на оператора.
- За да се гарантира клас на защита IP 68, кабелът на камерата може да се потапя само на разстояние до 10 см от корпуса на основния модул.
– HD FlexCamera не трябва да се използва за медицински изследвания / изследвания на хора.
- Моля придържайте се към мерките за безопасност на местни и национални органи за правилното използване на устройството.
– Устройството не е подходящо за измерване в близост до опасно напрежение. Поради това при измервания в близост до електрически инсталации винаги следете токопроводящите части да не са под напрежение. Неналичието на напрежение и обезопасяването срещу повторно включване трябва да се гарантира с подходящи мерки.

Работа с изкуствено, оптично лъчение OStrV

Изходен отвор LED

– Уредът работи със светодиоди от рискова група RG 0 (свободна група, без наличие на риск) в съответствие с валидните стандарти за фотобиологична безопасност (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) в техните актуални редакции.
– Достъпното лъчение на светодиодите не е опасно за човешкото око и човешката кожа при употреба по предназначение и при разумно предвидими условия.

Работа с електромагнитно лъчение

– Измервателният уред спазва предписанията и граничните стойности за електромагнитната съвместимост съгласно Директива 2014/30/EC за електромагнитната съвместимост (EMC).
– Трябва да се спазват локалните ограничения в работата, като напр. в болници, в самолети, на бензиностанции или в близост до лица с пейсмейкъри. Съществува възможност за опасно влияние или смущение от електронни уреди.

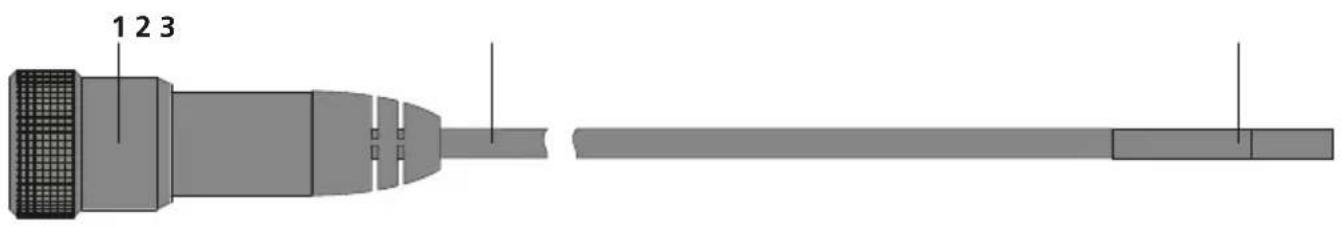

1 Извод за свързване основен блок

2 Гъвкав ръкав

3 Глава на камерата

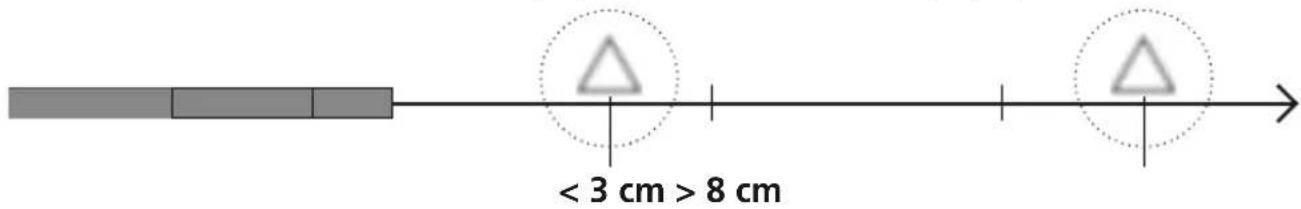

1 Диапазон на фокусното разстояние

Обекти, които са далеч извън зоната на фокуса, може да изглеждат нефокусирани.

2 Извод за гъвкав ръкав

Указания за техническо обслужване и поддръжка

Почиствайте всички компоненти с леко навлажнена кърпа и избягвайте използването на почистващи и абразивни препарати и разтворители. Съхранявайте уреда на чисто и сухо място.

Технически характеристики Запазва се правото за технически изменения. 24W02
Диаметър на главата на камерата	7,9 mm
Брой на светодиодите IP 68 (Дълб	очина на потапяне 1,5 m, 60 мин.)
Брой на светодиодите 8
Разделителна способност на камерата	1280 x 720 пиксела
Зона на видимост (FOV) 80°
Дълбочина на фокуса (DOF) 3 ... 8
Диаметър на сондата 6 mm
Дължина на сондата 1,5 m
Дължина Камера – основна част	35 mm
Минимален радиус на огъванена сондата	75 mm
Характеристики Устойчивост на масла и бензин
Условия за съхранение	0°C ... 50°C, Относителна влажност на въздуха макс. 80%, без наличиена конденз, Работна височина макс. 2000 м над морското равнище
Автоматично изключване	-10°C ... 70°C, Относителна влажност на въздуха макс. 80%,Без наличие на конденз
Тегло 175 g
Размери (Ш x В x Д) 1550 mm x 21	mm x 21 mm

Разпоредби на ЕС и Обединеното кралство и изхвърляне

Уредът отговаря на всички необходими стандарти за свободно движение на стоки в рамките на ЕС и Обединеното кралство.

Този продукт, включително принадлежностите и опаковката, е електрически уред, който трябва да се рециклира по безопасен за природата начин, в съответствие с европейските и британските директиви за отпадъците от електрическо и електронно оборудване, батерии и опаковки за извличане на ценни суровини. Не изхвърляйте електрически уреди и опаковки при домакинските отпадъци. Моля, свържете се с Вашата община, за да се информирате за подходящите съоръжения за изхвърляне на отпадъци и следвайте съответните инструкции за изхвърляне и безопасност в пунктовете за събиране на отпадъци.

Още инструкции за безопасност и допълнителни указания ще намерите на адрес:
