ПОСІБНИК КОРИСТУВАЧА VideoInspector 3D Micro Laserliner

Уважно прочитайте інструкцію з експлуатації та брошуру «Інформація про гарантії та додаткові відомості», яка додається, та ознайомтесь з актуальними даними та рекомендаціями за посиланням в кінці цієї інструкції. Дотримуйтесь настанов, що в них містяться. Цей документ зберігати та докладати до лазерного пристрою, віддаючи в інші руки.

Використання за призначенням

InspectorCamera 3D Micro 1m — це камера для підключення до базового блоку Videolnspector 3D. За допомогою базового пристрою кольорові зображення надсилаються на РК-дисплей для інспекції важкодосяжних місць, наприклад, в порожнинах, шахтах, цегляних мурах або автомобілях.

Загальні вказівки по безпеці

— Використовуйте прилад виключно за призначеннями в межах заявлених технічних характеристик.
– Вимірювальні прилади і приладдя до них — не дитяча іграшка. Зберігати у недосяжному для дітей місці.
– Під час роботи головка камери може сильно нагріватися, а це, в свою чергу, може призвести до пошкодження чутливих об'єктів огляду.
– Забороняється змінювати конструкцію приладу.
– Не навантажуйте прилад механічно, оберігайте його від екстремальних температур або сильних вібрацій.
– Забороняється експлуатація приладу в разі відмови однієї чи кількох функцій, а також у разі пошкодження корпусу або з'єднувальних дротів, а також при низькому рівні заряду акумулятора базового блоку.
– Голівка камери не є стійкою до кислот чи вогню.
– Обов'язково забезпечити, щоб InspectorCamera 3D Micro 1m не контактував з хімікатами, напруга, рухомими чи гарячими предметами. Це може пошкодити прилад і привести до важких травм оператора.
– Для забезпечення класу захисту IP 68 кабель камери можна занурювати у рідину таким чином, щоб відстань від межі занурення до корпусу базового блоку становила не менше 10 см
– InspectorCamera 3D Micro 1m не можна використовувати для медичних досліджень/досліджень на людях.
– Дотримуйтеся норм безпеки, визначених місцевими або державними органами влади для належного користування приладом.
– Цей пристрій не придатний для вимірювання поблизу від небезпечної напруги. Тому, виконуючи вимірювання поблизу від електроустаткування, завжди переконуйтеся в тому, що струмопровідні частини не під напругою. Знеструмлення та убезпечення від повторного ввімкнення повинні бути гарантовані належними заходами.

Вказівки з техніки безпеки

Поводження з джерелами штучного оптичного випромінювання згідно з правилами техніки безпеки OStrV

СД-вихідний отвір

– В пристрої використовуються світлодіоди групи ризику RG 0 (вільна група, ризик відсутній) відповідно до чинних стандартів з фотобіологічної безпеки (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) в останній редакції.
– За умови використання за призначенням і дотримання розумних меж випромінювання світлодіодів є безпечним для очей та шкіри людини.

Вказівки з техніки безпеки

Поводження з джерелами електромагнітного випромінювання

– Вимірювальний прилад відповідає вимогам і обмеженням щодо електромагнітної сумісності згідно з директивою ЄС про електромагнітної сумісності (EMC) 2014/30/EU.
– Необхідно дотримуватися локальних експлуатаційних обмежень, наприклад, в лікарнях, літаках, на заправних станціях або поруч з людьми з електрокардіостимулятором. Існує можливість негативного впливу або порушення роботи електронних пристроїв / через електронні пристрої.

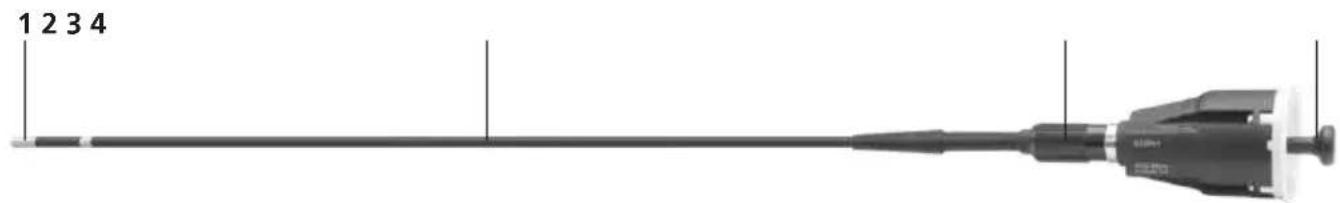

1 2 3 4

1 Голівки камери
2 Зонд камери

3 Пристрій кріплення камери
4 Регулюючий важіль для переміщення головки камери

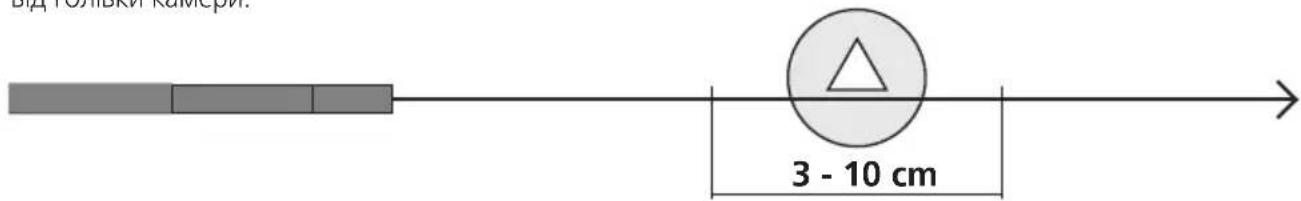

1 Глибина різко зображуваного простору

Камери InspectorCamera 3D Micro 1m дозволяє отримувати чіткі зображення на відстані 3 - 10 см від голівки камери.

ВІД ГОЛЬКИ КАМЕРИ. 3 - 10 cm

Об'єкти, що знаходяться далеко за межами діапазону фокусування, можуть виглядати нечіткими.

< 3 cm > 10 cm

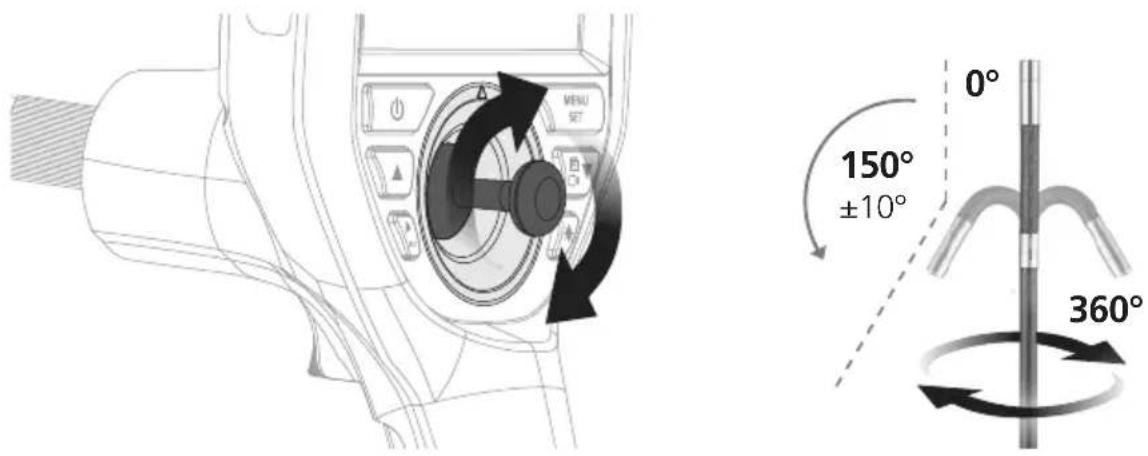

2 Вирівнювання голівки камери

MENU SET 150° ±10° 0° 360°

Максимальне кутове положення нової головки 3D-камери, задане заводом-виробником, становить 150° з допуском ± 10°. Для цього зонд камери повинен знаходитися в абсолютно прямому положенні, тобто без непотрібних вигинів або поворотів. Внаслідок нормального механічного зносу максимальне кутове положення протягом усього терміну служби виробу може поступово зменшуватися.

!

Рухому головку 3D-камери у положенні під кутом не можна піддавати значному механічному навантаженню. Щоб запобігти пошкодженню головки 3D-камери, стежте за максимальним кутом нахилу, мінімальним радіусом вигину та максимальним зусиллям тяги. Не смикайте і не штовхайте зонд камери. Головку камери категорично забороняється переміщувати вручну, це можна робити лише за допомогою регулюючого важеля. У розгорнутому стані зонд камери не можна переміщати ні рукою, ні регулюючим важелем.

Гарантія не поширюється на пошкодження головки і зонда 3D-камери, спричинені неналежним поводженням.

Заміна камери

Блок камери легко знімається та замінююється. Для цього слід відкрутити гвинт та вийняти блок камери з важеля керування.

Інструкція з технічного обслуговування та догляду

Всі компоненти слід очищувати зволоженою тканиною, уникати застосування миючих або чистячих засобів, а також розчинників. Зберігати пристрій у чистому, сухому місці.

Технічні дані
Право на технічні зміни збережене. 24W50

Діаметр головки камери 3,9 мм
Клас захисту зонда камери IP 67 (Глибина занурення 1 м, 30 хв.)
Кількість світлодіодів 6
Роздільність камери 960 x 720 пікселів
Поле огляду (FOV) 120°
Глибина різкості (DOF) 3 ... 8 см
Діаметр зонда 3,9	мм
Довжина зонда 1 м
Довжина Голівка камери	14 мм
Мін. радіус вигину зонда	35 мм
Особливості Стійка до дизельного	палива, бензину, моторної оливи (прибл. 5 хв)
Режим роботи	-20°C ... 60°C, Вологість повітря max. 85% rН, без конденсації, Робоча висота макс. 2000 м над рівнем моря (нормальний нуль)
Умови зберігання -20°C ... 60°C, Вологість повітря max. 85% rН
Вага	130 г
Габаритні розміри (Ш x В x Г)	1050 мм x 44 мм x 44 мм

Приписи ЄС та Великобританії та утилізація

Цей пристрій відповідає всім необхідним нормам, які регламентують вільний товарообіг на території ЄС та Великої Британії.

Цей виріб, включаючи комплектуючі та упаковку, є електричним пристроєм, який згідно з директивами ЄС та Великобританії про старі електричні та електронні пристрої, елементи живлення, акумулятори та пакувальні матеріали повинен бути передано на утилізацію екологічно безпечним способом з метою отримання цінної сировини. Електроприлади і упаковку не можна утилізувати разом з побутовим сміттям. Щоб отримати інформацію про відповідні пункти утилізації, звертайтеся до свого муніципалітету і дотримуйтесь відповідних інструкцій з утилізації та техніки безпеки в пунктах збору відходів.

Детальні вказівки щодо безпеки й додаткова інформація на сайті:
