Тип продукту	Інспекційна камера
Бренд	Laserliner
Модель	InspectorCamera Mini
Діаметр головки камери	6 мм
Тип захисту зонда	IP68 (глибина занурення 1 м, 60 хв)
Кількість світлодіодів	8
Роздільна здатність камери	1280 x 720 пікселів
Поле зору (FOV)	80°
Глибина різкості (DOF)	3 до 8 см
Діаметр зонда	5,5 мм
Довжина зонда	1,5 м
Довжина головки камери	20 мм
Мінімальний радіус вигину зонда	75 мм
Стійкість до рідин	Дизель, бензин, моторне масло, AdBlue®, етанол, солона вода (28%)
Умови роботи	0°C до 45°C, відносна вологість макс. 80% (без конденсації)
Умови зберігання	-10°C до 60°C, відносна вологість макс. 80% (без конденсації)
Вага	175 г
Розміри (без зонда)	1580 мм x 42 мм x 42 мм (упаковка або корпус?)
Живлення	Через базовий блок Videolnspector (не входить до комплекту)
Сумісність	Базовий блок Videolnspector від Laserliner
Догляд та чищення	Протирати злегка вологою ганчіркою, уникати агресивних засобів та розчинників. Зберігати в сухому та чистому місці.
Безпека	Не використовувати для медичних оглядів. Уникати контакту з хімікатами, електричною напругою, гарячими або рухомими частинами. Не модифікувати пристрій.

Часті запитання - InspectorCamera Mini Laserliner

Який діаметр головки камери?

Діаметр головки камери становить 6 мм, що дозволяє отримати доступ до дуже вузьких просторів.

Яка роздільна здатність камери?

Камера забезпечує роздільну здатність 1280 x 720 пікселів для чітких зображень.

Чи є камера водонепроникною?

Так, зонд камери захищений за стандартом IP68, що дозволяє занурювання на глибину до 1 метра на 60 хвилин.

Яка глибина різкості?

Глибина різкості становить від 3 до 8 см перед головкою камери. Об'єкти далі можуть бути розмитими.

Як чистити камеру?

Протріть камеру злегка вологою ганчіркою. Уникайте агресивних миючих засобів, абразивів або розчинників.

При яких температурах вона може працювати?

Камера працює від 0°C до 45°C з відносною вологістю макс. 80% (без конденсації).

Чи стійка вона до хімічних речовин?

Так, вона стійка до дизелю, бензину, моторного масла, AdBlue®, етанолу та солоної води (вміст солі 28%).

Яка довжина кабелю зонда?

Довжина зонда становить 1,5 метра.

Чи можна використовувати цю камеру для медичних оглядів?

Ні, категорично заборонено використовувати InspectorCamera Mini для медичних оглядів або на людях.

Як замінити блок камери?

Блок камери знімний: розблокуйте замок на корпусі та вийміть зонд. Зверніться до інструкції для отримання деталей заміни.

ПОСІБНИК КОРИСТУВАЧА InspectorCamera Mini Laserliner

Уважно прочитайте інструкцію з експлуатації та брошуру «Інформація про гарантії та додаткові відомості», яка додається, та ознайомтесь з актуальними даними та рекомендаціями за посиланням в кінці цієї інструкції. Дотримуйтесь настанов, що в них містяться. Цей документ зберігати та докладати до лазерного пристрою, віддаючи в інші руки.

Використання за призначенням

InspectorCamera Mini — це камера для підключення до базового блоку VideoInspector. За допомогою базового пристрою кольорові зображення надсилаються на РК-дисплей для інспекції важкодосяжних місць, наприклад, в порожнинах, шахтах, цегляних мурах або автомобілях.

Загальні вказівки по безпеці

– Використовуйте прилад виключно за призначеннями в межах заявлених технічних характеристик.
– Вимірювальні прилади і приладдя до них — не дитяча іграшка. Зберігати у недосяжному для дітей місці.
– Під час роботи головка камери може сильно нагріватися, а це, в свою чергу, може призвести до пошкодження чутливих об'єктів огляду.
– Забороняється змінювати конструкцію приладу.
– Не навантажуйте прилад механічно, оберігайте його від екстремальних температур або сильних вібрацій.
– Забороняється експлуатація приладу в разі відмови однієї чи кількох функцій, а також у разі пошкодження корпусу або з'єднувальних дротів, а також при низькому рівні заряду акумулятора базового блоку.
– Голівка камери не є стійкою до кислот чи вогню.
– Обов'язково забезпечити, щоб InspectorCamera Mini не контактував з хімікатами, напруга, рухомими чи гарячими предметами. Це може пошкодити прилад і привести до важких травм оператора.
– Для забезпечення класу захисту IP 68 кабель камери можна занурювати у рідину таким чином, щоб відстань від межі занурення до корпусу базового блоку становила не менше 10 см
– InspectorCamera Mini не можна використовувати для медичних досліджень/досліджень на людях.
– Дотримуйтеся норм безпеки, визначених місцевими або державними органами влади для належного користування приладом.
– Цей пристрій не придатний для вимірювання поблизу від небезпечної напруги. Тому, виконуючи вимірювання поблизу від електроустаткування, завжди переконуйтеся в тому, що струмопровідні частини не під напругою. Знеструмлення та убезпечення від повторного ввімкнення повинні бути гарантовані належними заходами.

Вказівки з техніки безпеки

Поводження з джерелами штучного оптичного випромінювання згідно з правилами техніки безпеки OStrV

СД-вихідний отвір

– В пристрої використовуються світлодіоди групи ризику RG 0 (вільна група, ризик відсутній) відповідно до чинних стандартів з фотобіологічної безпеки (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) в останній редакції.
– За умови використання за призначенням і дотримання розумних меж випромінювання світлодіодів є безпечним для очей та шкіри людини.

Вказівки з техніки безпеки

Поводження з джерелами електромагнітного випромінювання

– Вимірювальний прилад відповідає вимогам і обмеженням щодо електромагнітної сумісності згідно з директивою ЄС про електромагнітної сумісності (EMC) 2014/30/EU.
– Необхідно дотримуватися локальних експлуатаційних обмежень, наприклад, в лікарнях, літаках, на заправних станціях або поруч з людьми з електрокардіостимулятором. Існує можливість негативного впливу або порушення роботи електронних пристроїв / через електронні пристрої.

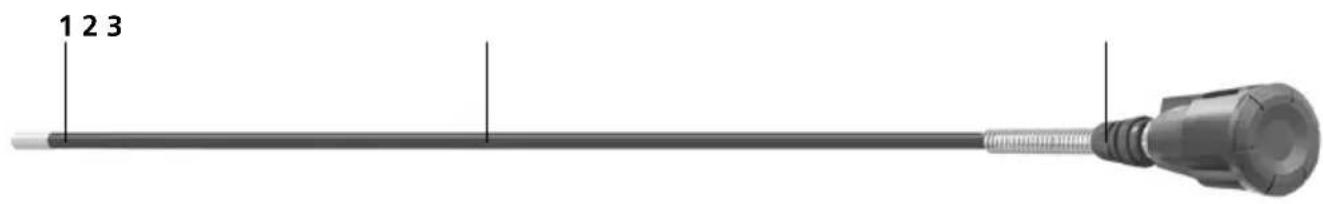

1 Голівки камери

2 Зонд камери

3 Пристрій кріплення камери

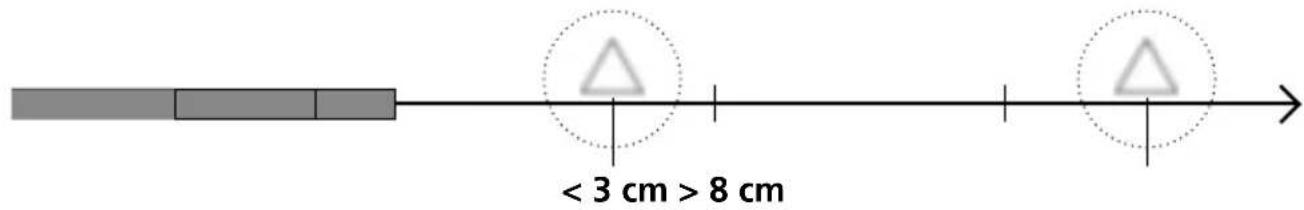

1 Глибина різко зображуваного простору

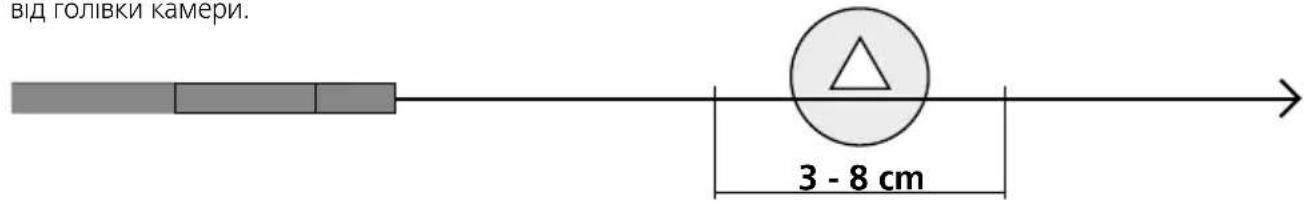

Камери InspectorCamera Mini дозволяє отримувати чіткі зображення на відстані 3 - 8 см від голівки камери.

Об'єкти, що знаходяться далеко за межами діапазону фокусування, можуть виглядати нечіткими.

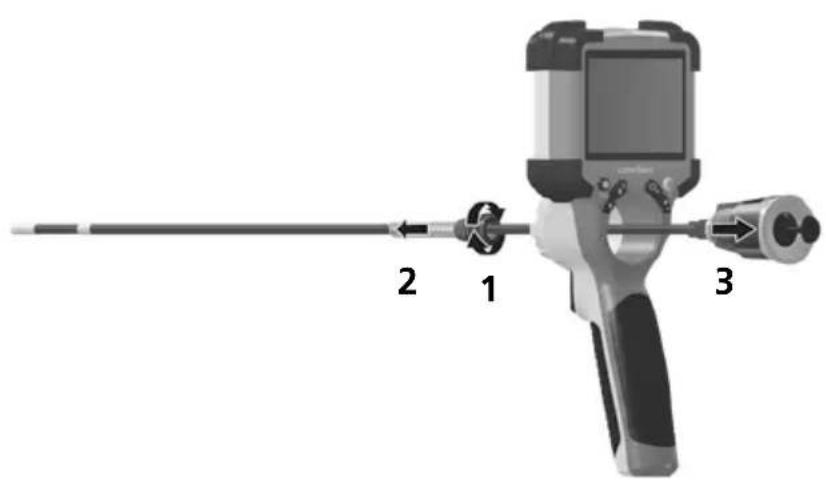

2 Заміна камери

Інструкція з технічного обслуговування та догляду

Всі компоненти слід очищувати зволоженою тканиною, уникати застосування миючих або чистячих засобів, а також розчинників. Зберігати пристрій у чистому, сухому місці.

Технічні дані
Діаметр головки камери 6 мм
Клас захисту зонда камери IP 68 (Глибина занурення 1 м, 60 хв.)
Кількість світлодіодів 8
Роздільність камери 1280 x 720 пікселів
Поле огляду (FOV) 80°
Глибина різкості (DOF) 3 ... 8 см
Діаметр зонда 5,5	мм
Довжина зонда 1,5 м
Довжина Голівка камери 20 мм
Мін. радіус вигину зонда 75 мм
Особливості	Стійка до дизельного палива, бензину, моторної оливи, AdBlue®, етилового спирту, солоної води (вміст солі до 28 %).
Режим роботи	0°C ... 45°C, Вологість повітря max. 80% rН, без конденсації, Робоча висота макс. 2000 м над рівнем моря (нормальний нуль)
Умови зберігання -10°C ... 60°C, Вологість повітря max. 80% rН, без конденсації
Вага 175	г
Габаритні розміри (Ш x В x Г)	1580 мм x 42 мм x 42 мм

Приписи ЄС та Великобританії та утилізація

Цей пристрій відповідає всім необхідним нормам, які регламентують вільний товарообіг на території ЄС та Великої Британії.

Цей виріб, включаючи комплектуючі та упаковку, є електричним пристроєм, який згідно з директивами ЄС та Великобританії про старі електричні та електронні пристрої, елементи живлення, акумулятори та пакувальні матеріали повинен бути передано на утилізацію екологічно безпечним способом з метою отримання цінної сировини. Електроприлади і упаковку не можна утилізувати разом з побутовим сміттям. Щоб отримати інформацію про відповідні пункти утилізації, звертайтеся до свого муніципалітету і дотримуйтесь відповідних інструкцій з утилізації та техніки безпеки в пунктах збору відходів.

Детальні вказівки щодо безпеки й додаткова інформація на сайті:
