KASUTUSJUHEND InspectorCamera Mini Laserliner

Lugege käsitsusjuhend, kaasasolev vihik „Garantii- ja lisajuhised” ja aktuaalne informatsioon ning juhised käesoleva juhendi lõpus esitatud interneti-lingil täielikult läbi. Järgige neis sisalduvaid juhiseid. Käesolev dokument tuleb alles hoida ja laserseadise edasiandmisel kaasa anda.

Sihtotstarbeline kasutamine

InspectorCamera Mini puhul on tegemist kaameramooduliga Videolnspector baasmooduli külge ühendamiseks. Koos baasmooduliga edastatakse raskesti ligipääsetavatest kohtadest nagu nt öönesruumidest, šahtidest, müüridest või sõidukitest LCD-le värvilisi videopilte.

Üldised ohutusjuhised

• Kasutage seadet eranditult spetsifikatsioonide piires vastavalt selle kasutusotstarbele.
• Möõteseadmete ja tarvikute puhul pole tegemist lastele mõeldud mänguasjadega. Hoidke lastele kättesaamatult.
• Kaamerapea võib käituse ajal tugevalt kuumeneda ja kahjustada tundlikke kontrolobjekte.
• Seadme ehitust ei tohi muuta.
• Ärge laske seadmele möjuda mehaanilist koormust, ülikõrgeid temperatuure ega tugevat vibratsiooni.
• Seadet ei tohi enam kasutada, kui tekib ühe või mitme funktsiooni tõrge, samuti korpuse või ühendusjuhtmete kahjustuste korral või kui baasmooduli aku laetustase on nõrk.
• Kaamerapea ei ole happe- ja tulekindel.
• Te peate jälgima, et InspectorCamera Mini ei satuks kontakti kemikaalidega, pinge, liikuvate või kuumade esemetega. See võib viia seadme kahjustusteni ja ka kasutaja vigastusteni.
• Kaamera kaablit tohib kaitseklassi IP 68 tagamiseks sukeldada ainult kuni 10 cm kauguseni baasmooduli korpusest
• InspectorCamera Mini ei tohi kasutada meditsiinilisteks uuringuteks/inimuuringuteks.
• Palun järgige kohalike ja riiklike ametite ohutusmeetmeid seadme asjatundliku kasutuse kohta.
• Seade ei sobi mõõtmiste teostamiseks ohtliku pinge läheduses. Pöörake seetõttu elektriliste seadmete läheduses mõõtmisi teostades alati tähelepanu juhtivate osade pingevabadusele. Pingevabadus ja taassisselülitamise vastane kaitse peab olema sobivate meetmetega tagatud.

Ohutusjuhised

Ümberkäimine tehisliku optilise kiirgusega (Saksa OStrV)

LEDi väljumisava

• Seade töötab riskigrupi RG 0 (vaba grupp, risk puudub) LEDidega vastavalt fotobioloogilisele ohutusele (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) nende aktuaalsetes väljaannetes.
• LEDide ligipääsetav kiirgus on sihtotstarbekohasel kasutusel ja möistlikult ettenähtavatel tingimustel inimsilmale ning inimnahale ohutu.

Ohutusjuhised

Elektromagnetilise kiirgusega ümber käimine

• Mööteseade vastab elektromagnetilise ühilduvuse eeskirjadele ja piirvärtustele vastavalt EMC-määrusele 2014/30/EL.
• Järgida tuleb kohalikke käituspiiranguid, näiteks haiglates, lennujaamades, tanklates või südamerütmuritega inimeste läheduses. Valitseb ohtliku mõjutamise või häirimise võimalus elektrooniliste seadmete poolt ja kaudu.

1 2 3

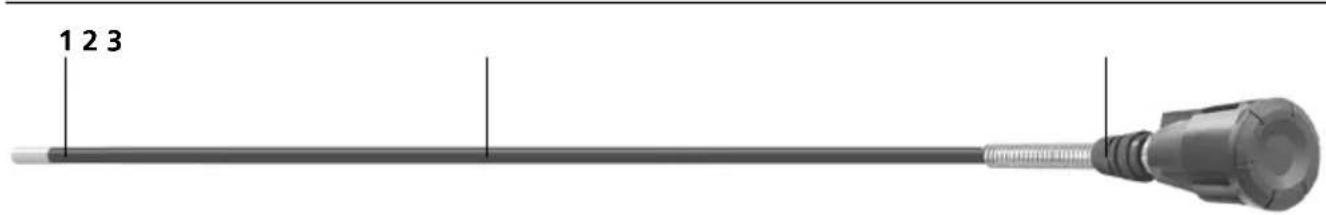

1 Kaamerapea
2 Kaamerasond

1 Teravussügavuse piirkond

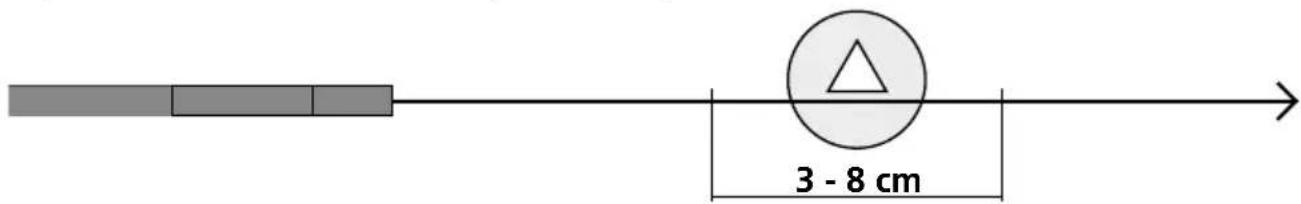

InspectorCamera Mini annab teravaid pilte kaamerapea ees 3–8 cm alal.

3 - 8 cm

Kaugel väljaspool fookuspiirkonda asuvad objektid võivad näida hägused.

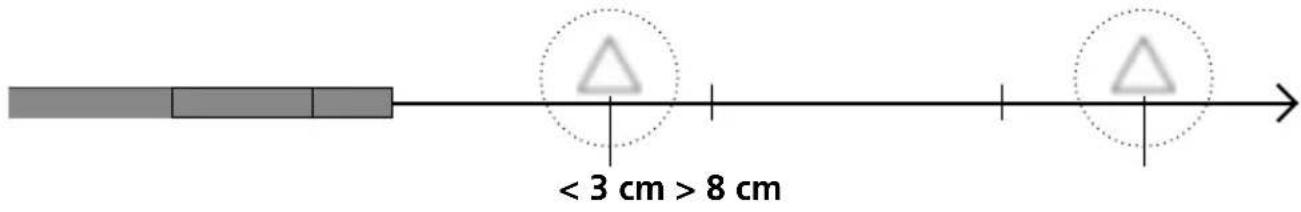

< 3 cm > 8 cm

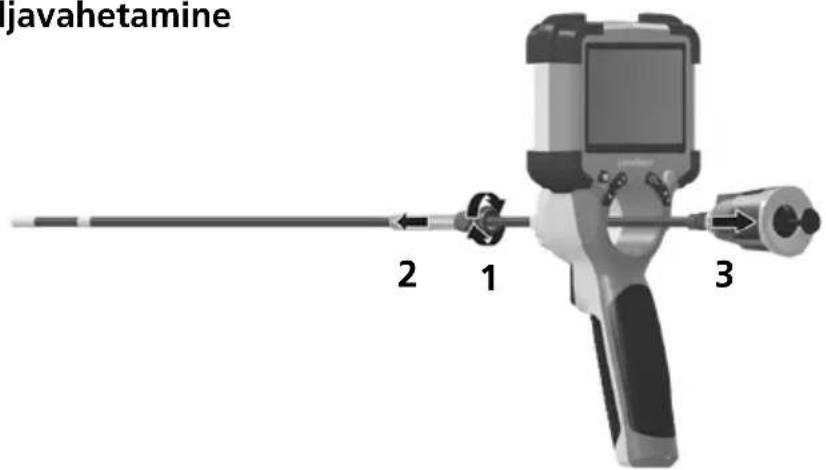

2 Kaameramooduli väljavahetamine

javahetamine 2 1 3

Juhised hoolduse ja hoolitsuse kohta

Puhastage köik komponendid kergelt niisutatud lapiga ja vältige puhastus-, küürimisvahendite ning lahustite kasutamist. Ladustage seadet puhtas, kuivas kohas.

Tehnilised andmed
Õigus tehnilisteks muudatusteks reserveeritud. 24W43

Kaamerapea läbimõõt 6 mm
Kaamerasondi kaitseaste IP 68 (Sukeldussügavus 1 m, 60 min.)
LED-valgustite arv 8
Kaamera resolutsioon 1280 x 720	pikslit
Vaateväli (FOV) 80°
Teravussügavus (DOF) 3 ... 8 cm
Sondi läbimõõt 5,5 mm
Sondi pikkus 1,5 m
Pikkus Kaamerapea 20 mm
Sondi min painderaadius 75 mm
Omadused	Vastupidav diisli, bensiini, mootoriõli, AdBlue®, etüülalkoholi,soolase vee (soolasisaldus 28%) suhtes
Töötingimused	0°C ... 45°C, Ôhuniiskus max 80% rH, mittekondenseeruv,Töökõrgus max 2000 m üle NN (normaalnull)
Ladustamistingimused -10°C ... 60°C, Ôhuniiskus max 80% rH, mittekondenseeruv
Kaal 175 g
Mõõtmed (L x K x S) 1580 mm x 42 mm x 42 mm
