BRUGSANVISNING VideoInspector 3DX Laserliner

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden, hvis denne overdrages til en ny bruger.

Tilsigtet anvendelse

Det professionelle videoinspektionssystem Videolnspector er, i kombination med en udskiftelig kameraenhed, egnet til nem visuel kontrol af vanskeligt tilgængelige steder i rør, hulrum, skakter, murværk og køretøjer. Til evaluering og dokumentation kan billederne og videoerne gemmes på SDHC-hukommelseskortet.

Almindelige sikkerhedshenvisninger

- Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.

- Produktet og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.

- Konstruktionsmæssigt må apparatet ikke ændres.

- Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.

- Apparatet må ikke mere anvendes, når en eller flere funktioner svigter, eller når apparatet beskadiges eller tilslutningsledningerne eller opladningen af batteriet er svag.

- Ved udendørs brug må udstyret kun anvendes under passende vejrforhold og/eller ved brug af egnede beskyttelsesforanstaltninger.

- Inden apparatet tages i brug, skal batterierne lades helt op.

- Ladeprocessen er færdig, når driftsindikatoren lyser grønt.

- Det genopladelige batteri kan også oplades under drift.

- Brug kun originalt tilbehør. Hvis der anvendes forkert tilbehør, bortfalder garantien.

- Basisapparatet må ikke komme i kontakt med væske.

- Det er vigtigt, at man sørger for, at Videolnspector ikke kommer i kontakt med kemikalier, spænding, bevægelige eller varme genstande. Dette kan ødelægge apparatet og desuden medføre alvorlige personskader på operatøren.

- Videolnspector må ikke anvendes til medicinske undersøgelser/personundersøgelser.

- For at kunne garantere beskyttelsesklasse IP 54 skal tilslutningernes afdækningskappe være lukket ordentligt.

- lagttag sikkerhedsforanstaltningerne fra lokale og/eller nationale myndigheder med henblik på saglig korrekt brug af apparatet.

- Apparatet er ikke beregnet til måling i nærheden af farlig spænding. Derfor skal man altid sikre sig, at der ikke er spænding i ledende dele, når man foretager målinger i nærheden af elektriske anlæg. Den spændingsfri tilstand og sikring mod genstart skal sikres med passende foranstaltninger.

Sikkerhedsanvisninger

Håndtering af elektromagnetisk stråling og elektromagnetisk interferens

- Måleren overholder de sikkerhedsmæssige og elektromagnetiske kompatibilitetsbestemmelser og grænseværdier iht. 2014/35/EU (lavspænding / LVD) og 2014/30/EU (elektromagnetisk kompatibilitet / EMC).

- Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.

1 2 3 4 5 6 7 9 10 8

2 a b c OK e d ESC f 11

1 LC-display
2 Direkt-knapper
3 Grænseflade USB type C / Ladebøsning
4 Indikator for ladetilstand
5 Port til SD-kort
6 Fiksering af kameraenhed

7 Udløser
8 Kamerahoved
9 Diodelampe
10 Optik
11 Magnetholder 1/4"-stativgevind (underside)

a Indstillingsmodus / Bekræft
b Zoom / Slet optagelser
c Rotation 180° / Spejling / Menustyring
d ON/OFF / Afbryd
e Mediegalleri
f Diodelampe / Menustyring

1 Händtering af strømforsyning / genopladeligt lithium-ion-batteri

• Strømforsyningen/opladeren må kun bruges i lukkede rum; må ikke udsættes for fugt eller regn, da der ellers er risiko for elektrisk stød.
• Inden apparatet tages i brug, skal batteriet lades helt op.
• Lysnetadapteren/opladeren sluttes til lysnettet og tilslutningsstikket på apparatet. Man må kun benytte den vedlagte lysnet-adapter/oplader. Hvis der benyttes en forkert lysnetadapter/oplader, bortfalder garantien.
• Mens enheden oplades, lyser LED'en rødt. Ladeprocessen er afsluttet, när LED'en lyser grønt.
• Fjern ladekablet efter opladning, og tag strømforsyningen ud af stikkontakten.

USB-C

! Apparatet har et udskifteligt batteri. Kontakt din forhandler eller henvend til serviceafdelingen i UMAREX-LASERLINER.

2 ON/OFF

Laserliner 2 sec

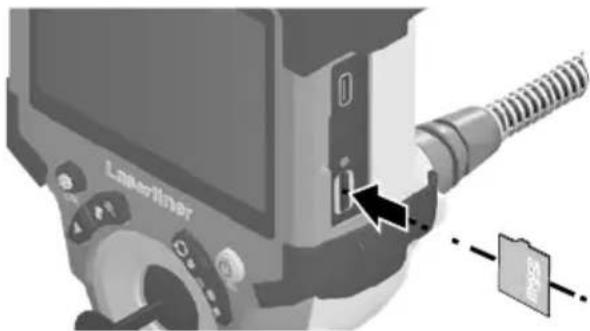

3 Indsæt mikro-SD-kort

Man indsætter et mikro-SD-kort ved først at åbne gummiafdækningen og dernæst indsætte hukommelseskortet som vist i figuren. Uden hukommelsesmedium kan optagelser ikke gemmes.

! Inden mikro-SD-kortet tages ud, skal apparatet slukkes.

4.0 Optagelsesmodus

a b c d e 2023/10/31 08:52:40 x1.6 3 f 3D 00:00:13 • REC g

a Aktuel dato / klokkeslæt
b Zoom
c Diodelampe
d Rotation 180° / Spejling
e Batteristatus
f Indsæt SD-kort
g REC: Optagelse i gang

4.1 Optagelsesmodus: Billed-/videooptagelse

Før kamerahovedet på kamerasonden til den ønskede position og justér det. Under dårlige lysforhold kan man tænde diodelampen. Man kan zoome ind på fjerne eller små objekter. For at opnå en optimal synsvinkel på den inspicerede genstand kan udgangsbilledet roteres 180° ved hjælp af manuel billedrotation samt spejles vandret og lodret. Ved kortvarig aktivering af udløseren (8) tages der et billede, ved et længerevarende tryk en video, som gemmes på SD-kortet. Optagelsen afsluttes ved at trykke på tasten igen.

Fra udgangsbilledet
1x = vertikal spejling
2x = Drejning 180°
3x = horisontal spejling
4x = Udgangsbillede
4x	1x
3x	2x

4x
1x
3x

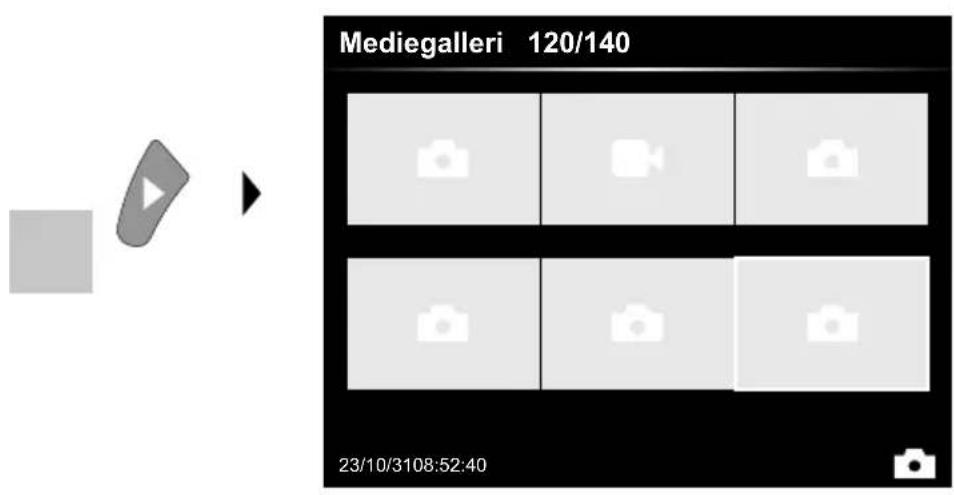

5.0 Gengivelsesmodus: Gengivelse af billed-/videooptagelser

Når man trykker på knappen „e“, indhentes mediegalleriet. Bekræft med „OK“ for at få vist det valgte billede eller video i fuld skærmmodus. Man kan bruge piletasterne til at navigere i mediegalleriet og i fuld skærmmodus. Ved at trykke på knappen „d“, lukkes gengivelsesmodus.

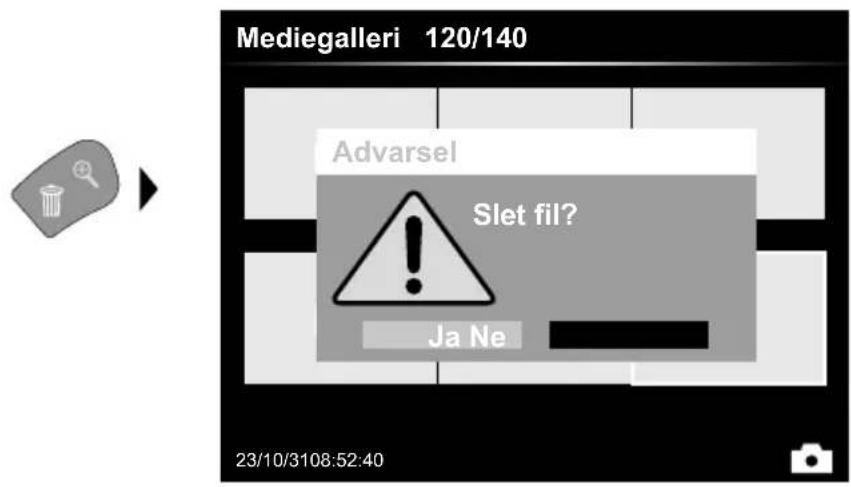

5.1 Gengivelsesmodus: Slet optagelse

Mediegalleri 120/140 Advarsel Slet fil? Ja Ne 23/10/3108:52:40

Optagelser kan slettes fra fuld skærm og i gallerivisning. Sletteprocessen kan ikke fortrydes. Via formatering af datamedierne kan man slette alle filer og mapper. Se punkt „6.4.1 Systemindstillinger“.

5.2 Gengivelsesmodus: Gengivelse

a Tidsstempel TIL/FRA / Indstilling af dato/klokkeslæt
b Skift sprog (EN, DE, JP, FR, IT, PT, ES, NL)
c Opsætning af automatisk slukning
d Indstilling af system Firm-/hardwareversion

Man kommer tilbage til optagelsesmodus ved at trykke gentagne gange på knappen ESC.

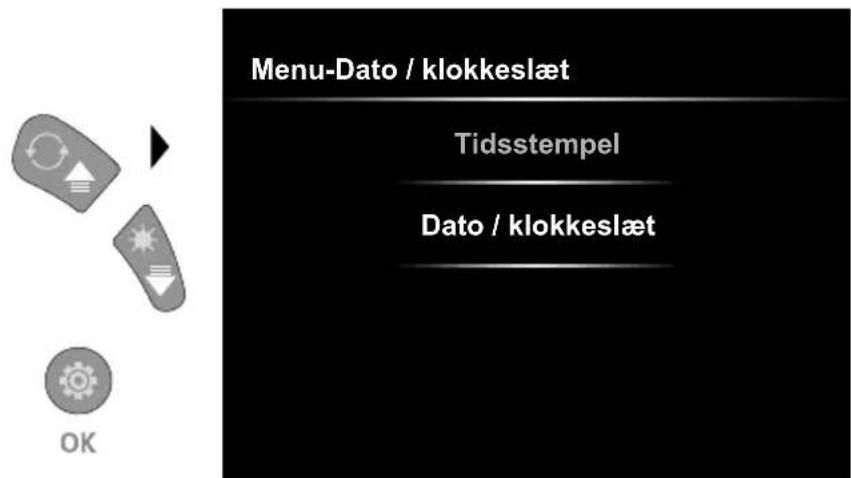

6.1 Indstillingsmodus: Dato / klokkeslæt

Menu-Dato / klokkeslæt Tidsstempel Dato / klokkeslæt OK

Her kan man vælge, om der skal vises et tidsstempel i optagelserne. Tiden og datoen kan indstilles med pilknapperne.

6.2 Indstillingsmodus: Skift sprog (EN, DE, JP, FR, IT, PT, ES, NL)

Menu-Sprog English Deutsch 日本語 Français 1/2

Det ønskede sprog kan indstilles i denne menu.

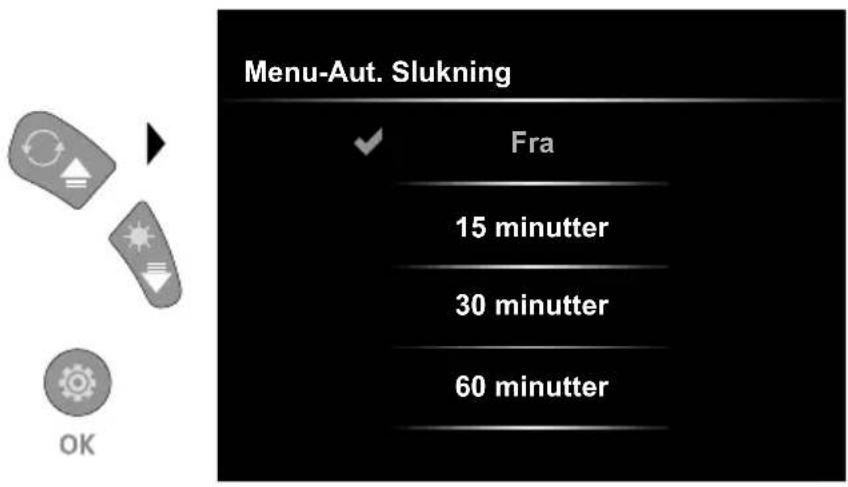

6.3 Indstillingsmodus: Automatiske slukketid

Menu-Aut. Slukning Fra 15 minutter 30 minutter 60 minutter OK

Her kan den automatiske slukketid opsættes.

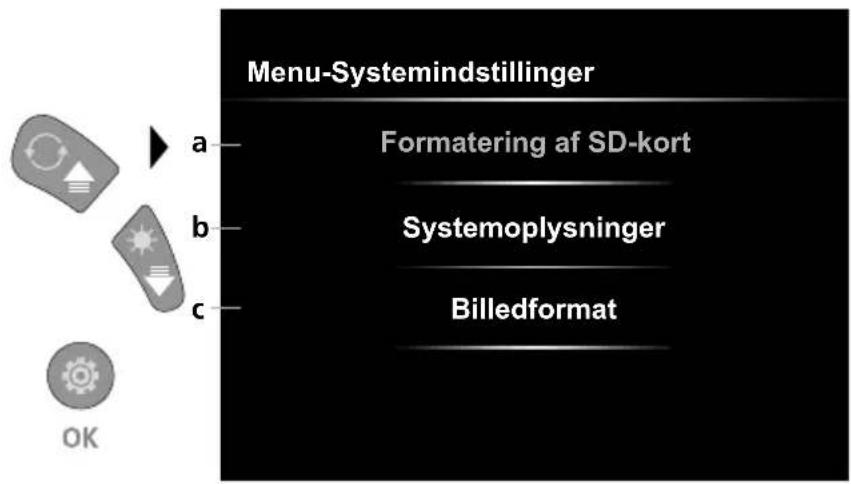

6.4.0 Indstillingsmodus: Systemindstillinger

Menu-Systemindstillinger a— Formatering af SD-kort b— Systemoplysninger c— Billedformat OK

a Formatering af SD-kort
b Soft-/hardwareversion
c Justering af kamerabilledets sideformat

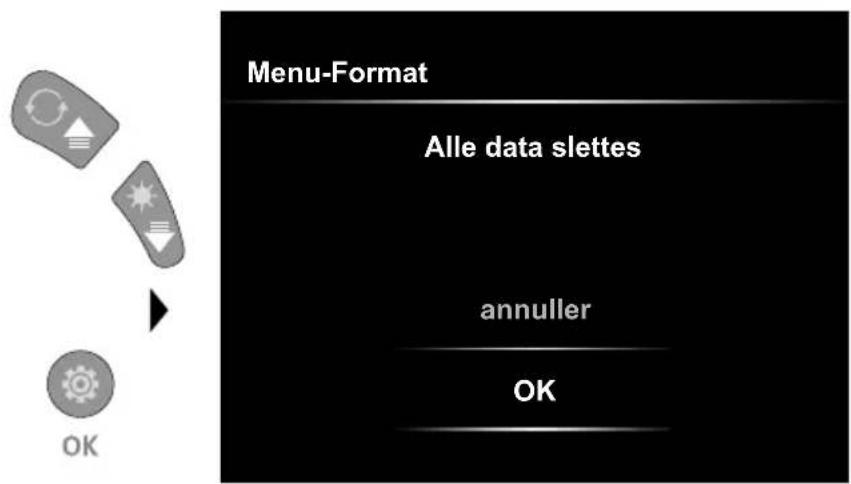

6.4.1 Indstillingsmodus: Formatering af SD-kort

Menu-Format Alle data slettes annuller OK

Alle data på SD-kortet slettes. Denne proces kan ikke fortrydes. Der bedes ikke om yderligere bekræftelse af processen.

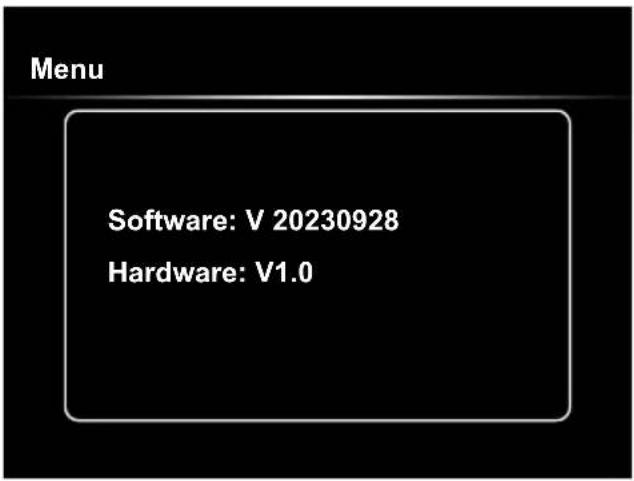

6.4.2 Indstillingsmodus: Systemoplysninger

De lagrede data på SD-kortet kan overføres til pc'en enten med en passende kortlæser eller direkte via USB-interfacet. Oplysninger om forbindelse mellem computer og kort-adapter eller kortlæser findes i manualen til kortlæseren.

Laserliner

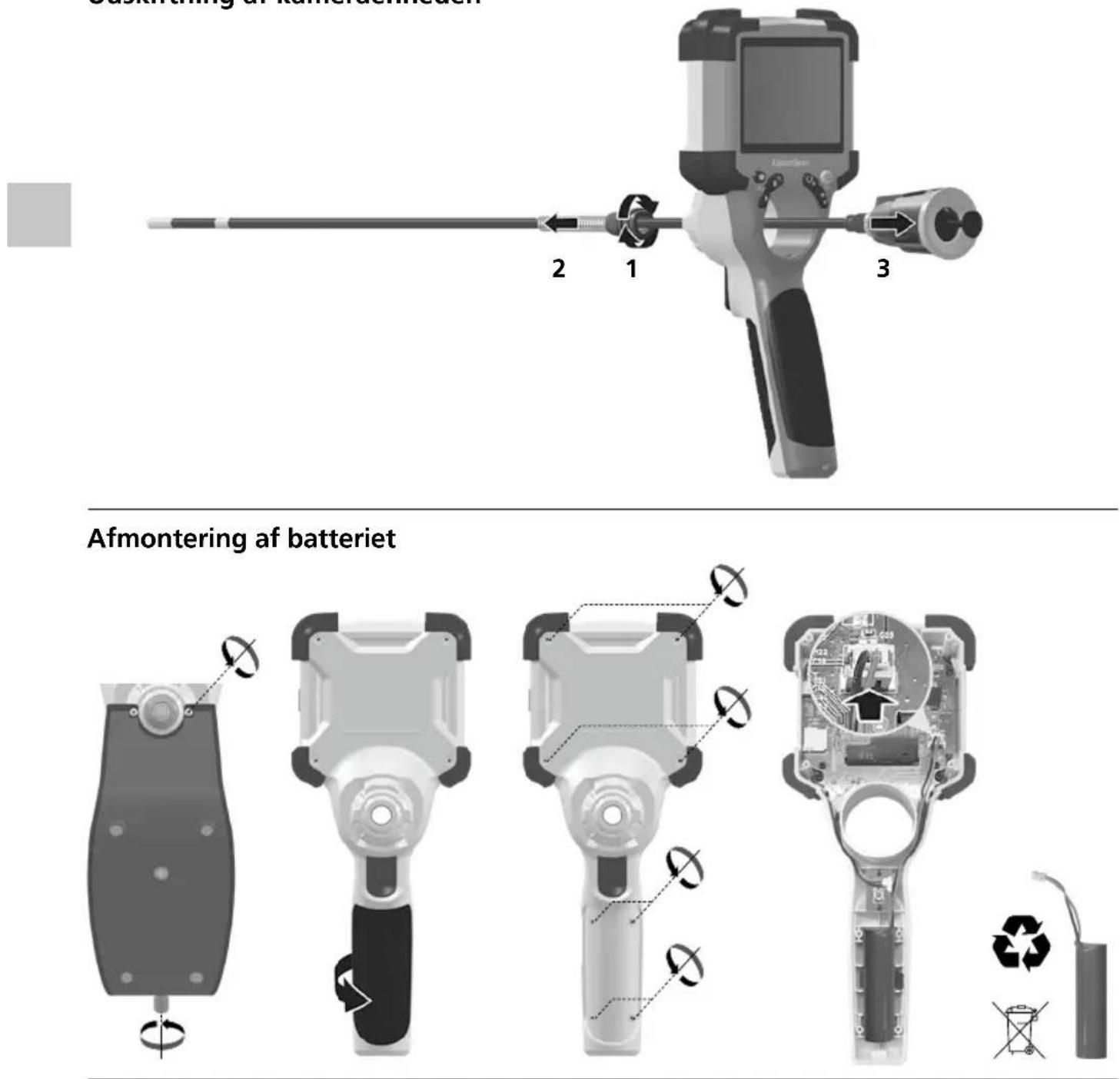

Udskiftning af kameraenheden

Sachrering af haemdereduct 2 1 3 Afmontering af batteriet

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Apparatet skal opbevares på et rent og tørt sted.

Tekniske data		Forbehold for tekniske ændringer. 24W07
Skærmtype 3,5" TFT-farvedisplay
Opløsning display 640 x 480 pixel
Opløsning billede / video 1280 x 720 pixel
Billedformat / videoformat JPEG, MJPG (AVI)
Hukommelse Mikro-SD-kort op ti	32 GB
Beskyttelsesklasse IP 54
Tilslutninger USB type C
Menusprog EN, DE, JA, FR, IT, PT, ES, NL
Funktioner	Belysning i 4 niveauer, digitalt zoom 2x i 10 trin, billedrotation/-spejling (4*F), billed- og videooptagelse, mediegalleri, automatisk slukning, realtidsur, SD-kort, valgbart billedformat, soft reset
Netdrift Ja
Strømforsyning	Li-ion-batteripakke 3,7V / 2,8AhUSB type C 5V / 2A
Driftstid ca. 5 timer
Ladetid ca. 3 timer
Arbejdsbetingelser	0°C ... 45°C, Luftfugtighed maks. 80% rH, ikke-kondenserende,Arbejdshøjde maks. 2000 m.o.h.
Opbevaringsbetingelser -10°C ... 60°C, Luftfugtighed maks. 80% rH, ikke-kondenserende
Mål (B x H x D) 108 x 260 x 110 mm (inkl. holder)
Vægt 650 g (inkl. batteri)

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU og UK.

Dette produkt, herunder tilbehør og emballage, er et elektrisk apparat, der skal genanvendes i overensstemmelse med de europæiske og britiske retningslinjer for elektrisk og elektronisk affald, batterier og emballage for at genvinde værdifulde råmaterialer. Elektriske apparater, batterier og emballage hører ikke til i husholdningsaffaldet. Forbrugerne er ifølge loven forpligtet til at aflevere brugte batterier og opladere gratis på et offentligt indsamlingssted, i en forretning eller hos den tekniske kundeservice. Akkumulatoren tages ud af apparatet med almindeligt værktøj uden at ødelægge det og forbindes med en separat samling, før du giver apparatet tilbage til bortskaffelse. Hvis du har spørgsmål til udtagning af batteriet, kan du henvende dig til serviceafdelingen hos UMAREX-LASERLINER. Find informationer om tilsvarende bortskaffelsessteder hos din kommune og overhold de gældende bortskaffelses- og sikkerhedsoplysninger på modtagerstederne.
