VideoInspector 3DX - Kamera inspekcyjna Laserliner - Bezpłatna instrukcja obsługi

Typ produktu	Profesjonalna kamera inspekcyjna wideo
Marka	Laserliner
Model	VideoInspector 3DX
Ekran	Kolorowy ekran TFT 3,5" (rozdzielczość 640 x 480 pikseli)
Rozdzielczość zdjęć/wideo	1280 x 720 pikseli
Format zdjęć/wideo	JPEG, MJPG (AVI)
Pamięć	Karta micro SD do 32 GB
Stopień ochrony	IP 54
Złącza	USB Type-C
Oświetlenie LED	4 poziomy regulacji
Zoom cyfrowy	2x w 10 krokach
Obrót/Odbicie	Obrót 180° i odbicie poziome/pionowe (4 kierunki)
Zasilanie	Bateria litowo-jonowa 3,7 V / 2,8 Ah (ładowana przez USB-C)
Czas pracy	Ok. 5 godzin
Czas ładowania	Ok. 3 godzin
Temperatura pracy	0°C do 45°C
Temperatura przechowywania	-10°C do 60°C
Wymiary (dł. x wys. x gł.)	108 x 260 x 110 mm (z uchwytem)
Waga	650 g (z baterią)
Języki menu	Francuski, Angielski, Niemiecki, Japoński, Włoski, Portugalski, Hiszpański, Holenderski
Dodatkowe funkcje	Galeria multimediów, zegar czasu rzeczywistego, automatyczne wyłączanie, formatowanie karty SD, regulacja proporcji obrazu (4:3, 16:9, skompresowany)
Dołączone akcesoria	Kamera, kabel USB-C, zasilacz, uchwyt magnetyczny, statyw (gwint 1/4")
Konserwacja	Czyścić lekko wilgotną szmatką, bez rozpuszczalników. Przechowywać w suchym i czystym miejscu.
Bezpieczeństwo	Używać wyłącznie oryginalnych akcesoriów, nie narażać na wilgoć ani ekstremalne temperatury, nie używać w pobliżu niebezpiecznych napięć.
Naprawialność	Bateria wymieniana przez serwis; skontaktuj się z Umarex-Laserliner w celu wymiany.

Często zadawane pytania - VideoInspector 3DX Laserliner

Jak włączyć i wyłączyć urządzenie?

Aby włączyć, naciśnij przycisk ON/OFF (przycisk 'd') przez około 2 sekundy. Aby wyłączyć, przytrzymaj ten sam przycisk, aż ekran zgaśnie.

Jak zrobić zdjęcie lub nagrać wideo?

W trybie nagrywania naciśnij krótko spust migawki (przycisk 7), aby zrobić zdjęcie. Aby nagrać wideo, przytrzymaj spust migawki; nagrywanie rozpocznie się, a na ekranie pojawi się REC. Zwolnij, aby zatrzymać.

Jak ustawić oświetlenie LED?

Naciśnij przycisk f (oświetlenie LED), aby włączyć lub wyłączyć oświetlenie. Możesz ustawić intensywność na 4 poziomy za pomocą menu lub naciskając kilkakrotnie przycisk.

Jak korzystać z zoomu?

W trybie nagrywania naciśnij przycisk b (Zoom), aby włączyć zoom cyfrowy. Zoom wynosi 2x w 10 krokach. Użyj przycisków strzałek, aby przybliżać lub oddalać.

Jak obrócić obraz?

Naciśnij przycisk c (Obrót 180° / Odbicie), aby obrócić obraz. Przy każdym naciśnięciu przełączasz się między odbiciem pionowym, obrotem 180°, odbiciem poziomym i obrazem początkowym.

Jak poruszać się po galerii multimediów?

Naciśnij przycisk e (Galeria multimediów), aby wejść do galerii. Użyj przycisków strzałek, aby wybrać zdjęcie lub wideo, następnie naciśnij OK, aby wyświetlić na pełnym ekranie. Naciśnij ESC (przycisk d), aby wyjść.

Jak usuwać pliki?

W galerii multimediów wybierz plik na pełnym ekranie, a następnie naciśnij przycisk b (Usuń). Potwierdź usunięcie. Uwaga: ta czynność jest nieodwracalna.

Jak sformatować kartę SD?

Przejdź do menu Ustawienia systemowe (przycisk 'a' następnie nawigacja), wybierz 'Formatuj kartę SD'. Potwierdź, naciskając OK. Wszystkie dane zostaną usunięte bez dodatkowego potwierdzenia.

Jak ustawić datę i godzinę?

W menu głównym wybierz Data / Godzina. Użyj przycisków strzałek, aby zmienić wartości, a następnie naciśnij OK, aby zatwierdzić. Możesz również włączyć lub wyłączyć znacznik czasu na zdjęciach.

Jak zmienić język menu?

W menu wybierz Język. Wybierz swój język spośród dostępnych opcji (Francuski, Angielski, Niemiecki itp.) za pomocą przycisków strzałek, a następnie zatwierdź przyciskiem OK.

INSTRUKCJA OBSŁUGI VideoInspector 3DX Laserliner

Należy przeczytać w całości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne i dodatkowe” oraz aktualne informacje i wskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszy dokument należy zachować, a w przypadku przekazania urządzenia laserowego załączyć go.

Stosowanie zgodne z przeznaczeniem

Profesjonalny system kontroli wideo Videolinspector w połączeniu z wymienną kamerą do łatwego wizualnego sprawdzania trudnodostępnych miejsc w rurach, pustych przestrzeniach, szybach, ścianach i pojazdach mechanicznych. Do analizy i dokumentacji można zapisywać obraz i dźwięk na karcie pamięci SDHC.

Ogólne zasady bezpieczeństwa

• Wykorzystywać urządzenie wyłącznie do zastosowania podanego w specyfikacji.
  – Produkt oraz akcesoria nie są zabawkami dla dzieci. Przechowywać w miejscu niedostępnym dla dzieci.
  – Nie modyfikować konstrukcji urządzenia.
  – Nie należy narażać urządzenia na wpływ obciążeń mechanicznych, ekstremalnej temperatury, wilgoci ani silnych wstrząsów.
• Apparatet må ikke mere anvendes, når en eller flere funktioner svigter, eller når apparatet beskadiges eller tilslutningsledningerne eller opladningen af batteriet er svag.
  – Przy zastosowaniu na zewnątrz należy zwracać uwagę na to, aby urządzenie było stosowane tylko w odpowiednich warunkach atmosferycznych bądź z zastosowaniem odpowiednich środków ochronnych.
  – Przed użyciem urządzenia całkowicie naładować akumulator.
  – Ładowanie jest zakończone, gdy wskaźnik pracy świeci się na zielono.
  – Akumulator można ładować także w trakcie pracy urządzenia.
  – Używać wyłącznie oryginalnych akcesoriów. W przypadku stosowania nieodpowiednich akcesoriów wygasa gwarancja.
  – Urządzenie bazowe nie może mieć kontaktu z cieczami.
  – Należy bezwzględnie zwracać uwagę na to, aby urządzenie Videolinspector nie wchodziło w kontakt z chemikaliami, napięcie elektryczne oraz przedmiotami ruchomymi i gorącymi. Może to doprowadzić do uszkodzenia urządzenia oraz do ciężkich obrażeń operatora.
  – Urządzenie Videolinspector nie może być stosowane do przeprowadzania badań medycznych/ badań ludzi.
  – Aby zapewnić stopień ochrony IP 54, pokrywa złączy musi być prawidłowo zamknięta.
  – Proszę przestrzegać środków bezpieczeństwa lokalnych lub krajowych organów w celu prawidłowego stosowania urządzenia.
  – Urządzenie nie nadaje się do przeprowadzania pomiarów w pobliżu niebezpiecznego napięcia. Dlatego w przypadku pomiarów w pobliżu obiektów elektrycznych należy zawsze zwracać uwagę na to, aby elementy przewodzące nie były pod napięciem. Brak napięcia oraz zabezpieczenie przed ponownym włączeniem urządzeń należy zapewnić odpowiednimi działaniami.

Zasady bezpieczeństwa

Postępowanie z promieniowaniem elektromagnetycznym i zakłóceniami elektromagnetycznymi

- Miernik spełnia wymagania przepisów i zachowuje wartości graniczne w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej zgodnie z dyrektywami 2014/35/UE (niskonapięciowa/LVD) i 2014/30/UE (w sprawie kompatybilności elektromagnetycznej/EMC).

1 Wyświetlacz LCD
2 Przyciski bezpośrednie
3 Interfejs USB typu C / Gniazdo ładowania
4 Wskaźnik poziomu naładowania baterii
5 Gniazdo karty micro SD
6 Blokada modułu kamery

7 Spust migawki
8 Głowica kamery
9 Oświetlenie LED
10 Optyka
11 Uchwyt magnetyczny Gwint statywu 1/4" (strona dolna)

a Tryb konfiguracji / Potwierdzenie
b Zoom / Usuwanie zarejestrowanych obrazów
c Rotacja 180° / Lustrzane odbicie / Menü-Steuerung
d ON/OFF / Anuluj
e Galeria mediów
f Oświetlenie LED / Menu sterowanie

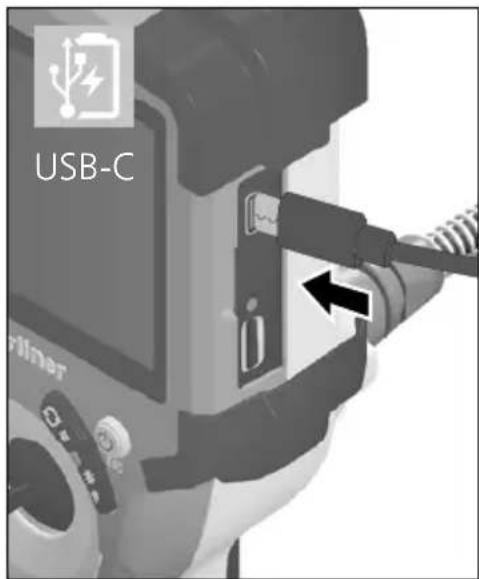

1 Obsługa zasilacza / akumulatora litowo-jonowego

• Zasilacz-ladowarkę wolno używać wyłącznie w zamkniętych pomieszczeniach. Wystawianie go na działanie wilgoci lub deszczu grozi porażeniem prądem elektrycznym.
  – Przed użyciem urządzenia należy całkowicie naładować akumulator.
• Podłączyć zasilacz/ładowarkę do sieci i gniazda przyłączeniowego urządzenia pakietu akumulatorów. Stosować tylko załączony zasilacz / ładowarkę. Stosowanie nieprawidłowego zasilacza / ładowarki powoduje utratę gwarancji.
• Podczas ładowania urządzenia diody LED świecą na czerwono. Ładowanie jest zakończone, gdy diody LED świecą na zielono.
  – Po zakończeniu ładowania należy wyjąć kabel do ładowania i odłączyć zasilacz od sieci.

Urządzenie wyposażone jest w wymienny akumulator. Skontaktuj się z lokalnym handlowcem lub serwisem UMAREX-LASERLINER.

2 ON/OFF

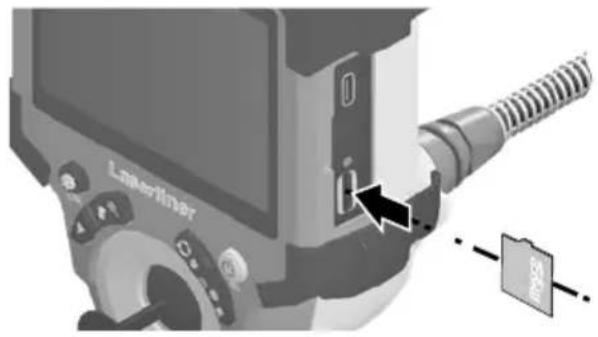

B Wkładanie karty micro SD

W celu wsunięcia karty micro SD należy najpierw otworzyć gumową osłone, a następnie wsunąć kartę pamięci zgodnie z rysunkiem. Bez nośnika danych nie jest możliwy zapis.

! Przed wyjęciem karty micro SD urządzenie musi być wyłączone.

4.0 Tryb nagrywania

a aktualna data / godzina
b Zoom
c Oświetlenie LED
d Rotacja 180° / Lustrzane odbicie
e Status baterii
f Włożyć kartę SD
g REC: Trwa rejestracja

4.1 Tryb nagrywania: Rejestracja zdjęć / wideo

Ustaw głowicę kamery w żądanym położeniu na sondzie kamery i wyrównaj ją.. W przypadku złej widoczności włączyć oświetlenie LED. Obiekty oddalone lub mniejsze powiększyć lub przybliżyć za pomocą zoomu. Aby uzyskać optymalny widok kontrolowanego obiektu, oryginalny obraz można obrócić o 180° za pomocą ręcznego obracania obrazu i odbicia lustrzanego w poziomie i w pionie. Krótkie naciśnięcie przycisku spustu migawki (8) powoduje zrobienie zdjęcia, dłuższe naciśnięcie powoduje nagranie filmu i zapisanie go na karcie SD. Ponowne przyciśnięcie kończy nagrywanie.

4.2 Tryb nagrywania: Oświetlenie LED

1x = 25%

2x = 50%

3x = 75%

4x = 100%

4.3 Tryb nagrywania: Zoom

4.4 Tryb nagrywania: Rotacja obrazu / Lustrzane odbicie

Z obrazu wyjściowego

1x = Pionowe odbicie lustrzane

2x = Obrót o 180°

3x = Poziome odbicie lustrzane

4x = obraz wyjściowy

4x

1x

3x

2x

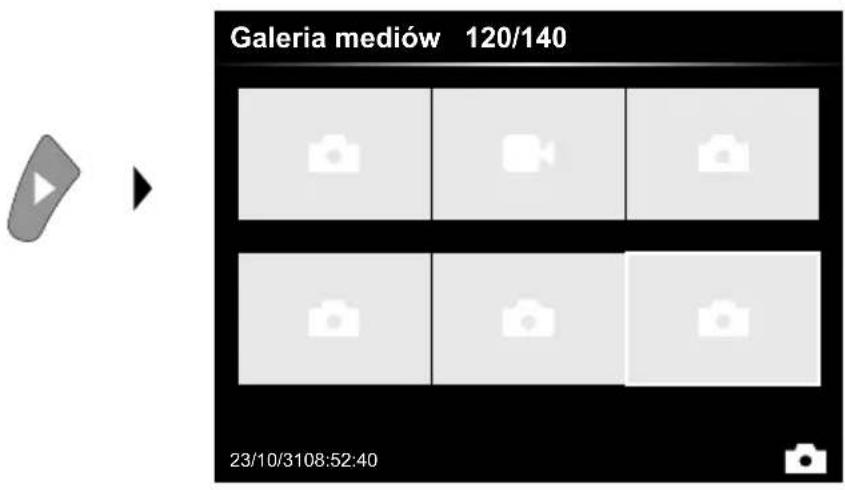

5.0 Tryb odtwarzania: Odtwarzanie zdjęć i nagrań wideo

Naciśnięcie przycisku „de” powodu- je wyświetlenie galerii zdjęć.

Potwierdzenie przyciskiem „OK” wyświetla wybrane zdjęcie lub film w trybie pełnoekranowym. W galerii zdjęć i w trybie pełnoekranowym można poruszać się strzałkami. Naciśnięcie przycisku „d” powoduje zakończenie trybu odtwarzania.

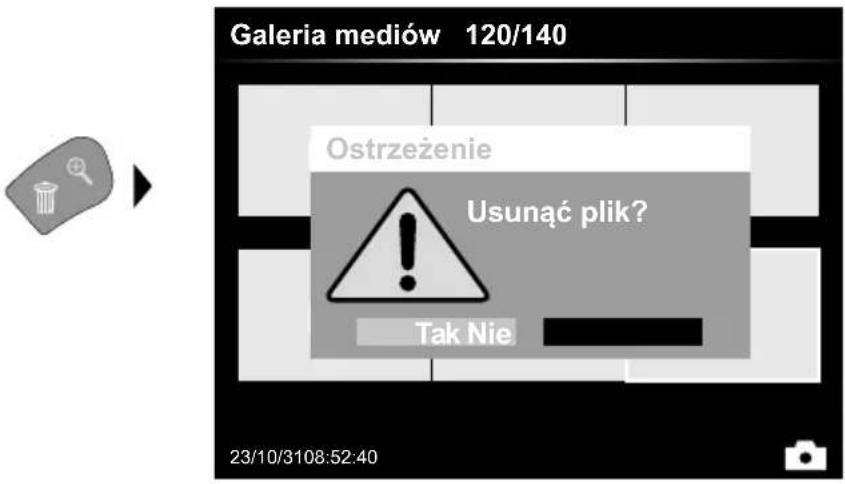

5.1 Tryb odtwarzania: Usuń zarejestrowany obraz

Nagrania można usuwać na pełnym ekranie i w widoku galerii. Czynności usuwania nie można cofnąć. Formatowanie nośnika danych pozwala usunąć wszystkie pliki i foldery. Patrz punkt „6.4.1 Ustawienia systemowe”.

5.2 Tryb odtwarzania: Odtwarzanie

Naciśnięcie przycisku „a” powoduje zatrzymanie odtwarzania.

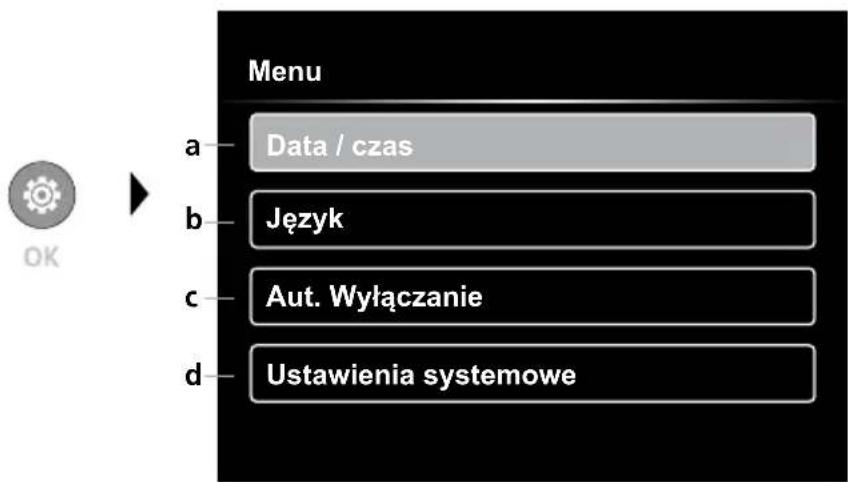

6.0 Tryb konfiguracji

a Znacznik czasu WŁ/WYŁ / Ustawianie daty / godziny
b Zmiana języka (EN, DE, JP, FR, IT, PT, ES, NL)
c Ustawienie automatycznego wyłączania
d Ustawianie systemu Wersja oprogramowania/sprzętowa

Aby powrócić do trybu nagrywania, kilkakrotnie nacisnąć przycisk ESC.

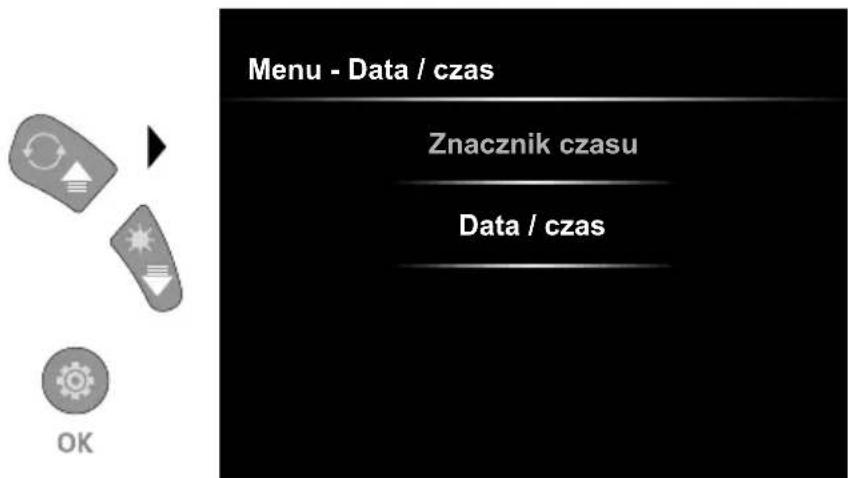

6.1 Tryb konfiguracji: Data / czas

Tutaj można wybrać, czy w nagraniach ma się pojawiać znacznik czasu. Godzinę i datę można ustawić za pomocą klawiszy strzałek.

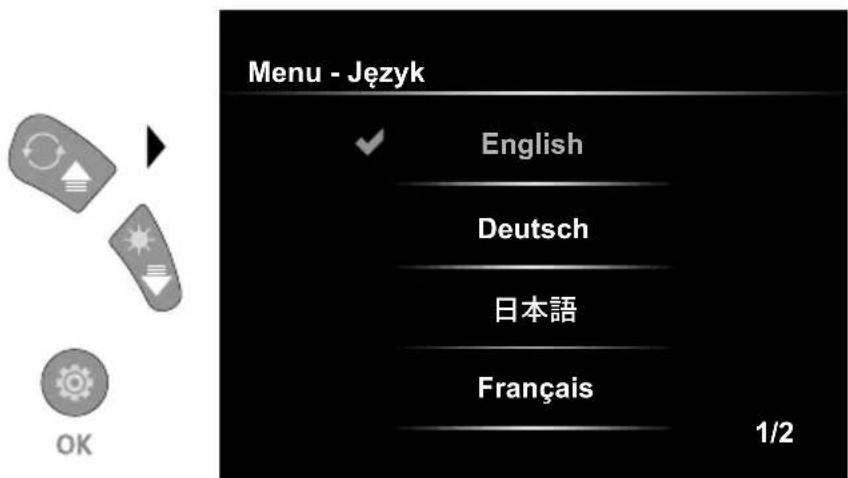

6.2 Tryb konfiguracji: Zmiana języka (EN, DE, JP, FR, IT, PT, ES, NL)

W tym menu można ustawić żądany język.

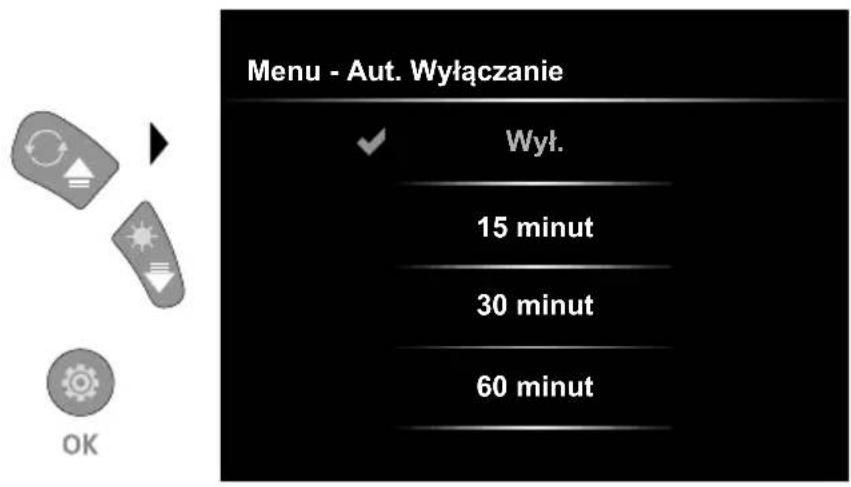

6.3 Tryb konfiguracji: Automatycznego wyłączenia

W tym miejscu można ustawić czas automatycznego wyłączenia.

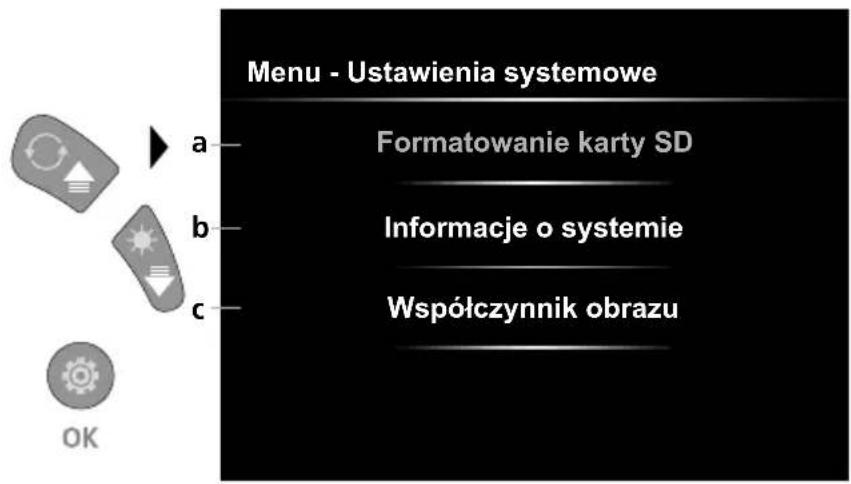

6.4.0 Tryb konfiguracji: Ustawienia systemowe

a Formatowanie karty pamięci SD
b Wersja oprogramowania / osprzętu
c Regulacja proporcji strony obrazu z kamery

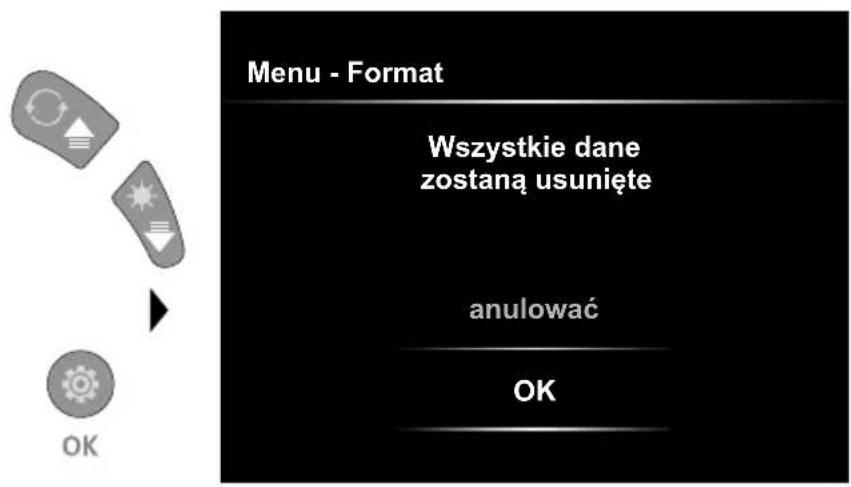

6.4.1 Tryb konfiguracji: Formatowanie karty SD

Wszystkie dane na karcie SD zostaną usunięte. Tej operacji nie można cofnąć. Nie pojawia się ponowne zapytanie o potwierdzenie tej operacji.

6.4.2 Tryb konfiguracji: Informacje o systemie

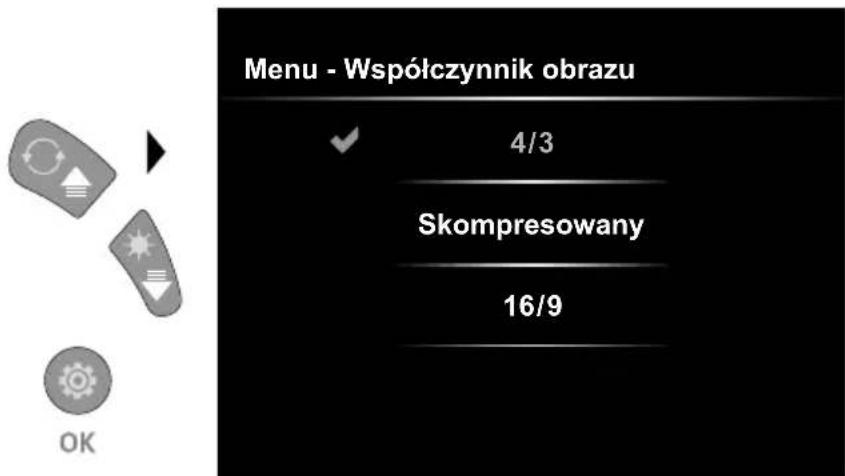

6.4.3 Tryb konfiguracji: Współczynnik obrazu

4/3 16/9 Skompresowany

Transmisja danych poprzez port USB

Zapisane na karcie pamięci dane mogą być przeniesione na PC albo za pomocą odpowiedniego czytnika kart albo poprzez port USB. Informacje o połączeniu pomiędzy komputerem i adapterem bądź czytnikiem kart znajdziecie Państwo w instrukcji czytnika kart.

Laserliner

Wymiana modułu kamery

Wyjmowanie akumulatora

Wskazówki dotyczące konserwacji i pielęgnacji

Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania i rozpuszczalników. Przechowywać urządzenie w czystym, suchym miejscu.

Dane techniczne		Zastrzega się możliwość zmian technicznych. 24W07
Typ wyświetlacza 3,5" Wyświetlacz kolorowy TFT
Rozdzielczość wyświetlacza 640 x 480 pikseli
Rozdzielczość zdjęcie / wideo 1280 x 720 pikseli
Format zdjęć / format wideo JPEG, MJPG (AVI)
Pamięć Karta pamięci microSD o pojemności do 32 GB
Stopień ochrony IP 54
Porty USB typu C
Język menu EN, DE, JA, FR, IT, PT, ES, NL
Funkcje	Podświetlenie w 4 krokach, zoom cyfrowy 2x w 10 krokach, obrót obrazu / odbicie lustrzane (4*F), nagrywanie obrazów i wideo, galeria mediów, automatyczne wyłączanie, zegar czasu rzeczywistego, karta SD, możliwość wyboru proporcji obrazu, miękki reset (Soft Reset)
Praca przy zasilaniu sieciowym tak
Zasilanie	Akumulator litowo-jonowy 3,7V / 2,8AhUSB typu C 5V / 2A
Czas pracy ok. 5 godzin
Czas ładowania ok. 3 godzin
Warunki pracy	0°C ... 45°C, Wilgotność powietrza maks. 80% wilgotności względnej, bez skraplania, Wysokość robocza maks. 2000 m nad punktem zerowym normalnym
Warunki przechowywania	-10°C ... 60°C, Wilgotność powietrza maks. 80% wilgotności względnej, bez skraplania
Wymiary (S x W x G) 108 x 260 x 110 mm (z uchwytu)
Masa 650 g (wraz z bateriami)

Przepisy UE i UK oraz utylizacja

Urządzenie spełnia wszelkie normy wymagane do wolnego obrotu towarów w UE i UK.

Ten produkt, wraz z akcesoriami i opakowaniem, jest urządzeniem elektrycznym, które należy poddać recyklingowi w sposób przyjazny dla środowiska, zgodnie z dyrektywami europejskimi i brytyjskimi dotyczącymi zużytego sprzętu elektrycznego i elektronicznego, baterii i opakowań, w celu odzyskania cennych surowców. Urządzenia elektryczne, baterie i opakowania nie należą do odpadów domowych. Konsumenci są prawnie zobowiązani do bezpłatnego zwrotu zużytych baterii i akumulatorów do publicznego punktu zbiórki, punktu sprzedaży lub technicznego działu obsługi klienta. Przed oddaniem urządzenia do utylizacji należy wyjąć akumulator z urządzenia przy użyciu dostępnych na rynku narzędzi, uważając, aby go nie zniszczyć, po czym oddać go do oddzielnej zbiórki. W przypadku jakichkolwiek pytań dotyczących wyjmowania baterii należy skontaktować się z działem serwisu UMAREX-LASERLINER. Należy skontaktować się z gminą w celu uzyskania informacji na temat odpowiednich zakładów utylizacji i przestrzegać odpowiednich instrukcji dotyczących utylizacji i bezpieczeństwa w punktach zbiórki.

Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz:
