| Typ produktu | Profesionální inspekční videokamera |
| Značka | Laserliner |
| Model | VideoInspector 3DX |
| Displej | Barevný TFT displej 3,5" (rozlišení 640 x 480 pixelů) |
| Rozlišení fotografie/videa | 1280 x 720 pixelů |
| Formát snímku/videa | JPEG, MJPG (AVI) |
| Paměť | Micro SD karta až 32 GB |
| Stupeň krytí | IP 54 |
| Konektory | USB Type-C |
| LED osvětlení | 4 nastavitelné úrovně |
| Digitální zoom | 2x v 10 krocích |
| Rotace/Reflexe | Otočení o 180° a horizontální/vertikální překlopení (4 směry) |
| Napájení | Li-ion baterie 3,7 V / 2,8 Ah (nabíjení přes USB-C) |
| Výdrž baterie | Přibližně 5 hodin |
| Doba nabíjení | Přibližně 3 hodiny |
| Provozní teplota | 0 °C až 45 °C |
| Skladovací teplota | -10 °C až 60 °C |
| Rozměry (D x V x H) | 108 x 260 x 110 mm (s montáží) |
| Hmotnost | 650 g (včetně baterie) |
| Jazyky menu | Francouzština, Angličtina, Němčina, Japonština, Italština, Portugalština, Španělština, Nizozemština |
| Doplňkové funkce | Galerie médií, reálný čas, automatické vypínání, formátování SD karty, nastavení poměru stran (4:3, 16:9, komprimované) |
| Součástí balení | Kamerová jednotka, USB-C kabel, napájecí adaptér, magnetický držák, stojan na stativ (závit 1/4") |
| Údržba | Čistěte mírně navlhčeným hadříkem, bez rozpouštědel. Skladujte na suchém a čistém místě. |
| Bezpečnost | Používejte pouze originální příslušenství, nevystavujte vlhkosti ani extrémním teplotám, nepoužívejte v blízkosti nebezpečného napětí. |
| Opravitelnost | Baterie vyměnitelná v servisu; pro vyjmutí kontaktujte Umarex-Laserliner. |
Často kladené otázky - VideoInspector 3DX Laserliner
Dotazy uživatelů ohledně VideoInspector 3DX Laserliner
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Inspekční kamera ve formátu PDF zdarma! Najděte svůj návod VideoInspector 3DX - Laserliner a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. VideoInspector 3DX značky Laserliner.
NÁVOD K OBSLUZE VideoInspector 3DX Laserliner
Kompletně si pročtěte návod k obsluze, přiložený sešit „Pokyny pro záruku a dodatečné pokyny“, aktuální informace a upozornění v internetovém odkazu na konci tohoto návodu. Postupujte podle zde uvedených instrukcí. Tato dokumentace se musí uschovat a v případě předání zařízení třetí osobě předat zároveň se zařízením.
Používání v souladu s určením
Profesionální inspekční video systém Videolnspector je ve spojení s vyměnitelnou jednotkou kamery vhodný pro jednoduchou vizuální kontrolu těžko přístupných míst v trubkách, dutinách, šachtách, zdivu a vozidlech. Pro vyhodnocování a dokumentaci lze uložit obrazové záznamy a video záznamy na paměťovou kartu SDHC.
Všeobecné bezpečnostní pokyny
– Používejte přístroj výhradně k určenému účelu použití v rámci daných specifikací.
– Výrobek a jeho příslušenství nejsou hračky. Uchovávejte tyto přístroje před dětmi.
– Přístroj se nesmí konstrukčně měnit.
– Nevystavujte přístroj žádnému mechanickému zatížení, extrémním teplotám, vlhkosti nebo silným vibracím.
- Přístroj se nesmí dále používat, pokud dojde k výpadku jedné nebo více funkcí nebo je poškozený kryt, připojovací kabely nebo baterie není dostatečně nabitá.
- Při venkovním použití dávejte pozor, abyste přístroj použivali jen za vhodných klimatických podmínek, resp. použili vhodná ochranná opatření.
– Před použitím přístroje akumulátor plně nabijte.
– Nabíjení je ukončeno, pokud svítí provozní indikátor zeleně.
– Baterii lze nabíjet i během provozu.
– Používejte pouze originální příslušenství. Použije-li se nesprávné příslušenství, zaniká nárok na záruku.
– Základní přístroj se nesmí dostat do kontaktu s kapalinou..
– Neustále dbajte na to, aby Videolnspector nevstoupil do styku s chemikáliemi, napětí nebo pohyblivými nebo horkými předměty. Mohlo by dojít k poškození přístroje zranění obsluhy.
– Videolinspector se nesmí používat pro lékařská vyšetření či osobní prohlídky.
– Aby bylo zajištěno krytí IP 68, musí být krycí víčko přípojek pevně uzavřeno.
– Dodržujte bezpečnostní opatření místních resp. národních úřadů pro správné používání přístroje.
– Přístroj není vhodný k měření v blízkosti nebezpečných napětí. Proto při měření v blízkosti elektrických zařízení vždy dbejte na nepřítomnost napětí ve vodivých dilech. Vhodnými opatřeními musí být zaručena nepřítomnost napětí a zajištění proti opětovnému zapnutí.
Bezpečnostní pokyny
Zacházení s elektromagnetickým zářením a elektromagnetickými rušeními
– Měřicí přístroj splňuje předpisy a mezní hodnoty z hlediska bezpečnosti a elektromagnetické kompatibility podle směrnic 2014/35/EU (nízké napětí / LVD) a 2014/30/EU (elektromagnetická snášenlivost / EMC).
– Je třeba dodržovat místní omezení, např. v nemocnicích, letadlech, čerpacích stanicích nebo v blízkosti osob s kardiostimulátory. Existuje možnost nebezpečného ovlivnění nebo poruchy elektronických přístrojů.
1 LCD displej
2 Tlačítka pro přímé ovládání
3 Rozhraní USB typ C / Nabíjecí zdířka
4 Indikátor stavu nabití
5 Zásuvka pro SD kartu micro
6 Aretace kamerové jednotky
7 Spoušt
8 Hlava kamery
9 Osvětlení LED
10 Optika
11 Magnetický držák
Stativ se závitem 1/4"
(spodní strana)
a Režim nastavení / Potvrzení
b Zoom / Vymazání záznamů
c Rotace 180° / Zrcadlení / Menü-Steuerung
d ON/OFF / Storno
e Galerie médií
f Osvětlení LED / Ovládání menu
1 Manipulace se síťovým zdrojem / Li-Ion akumulátorem
- Sítový zdroj/nabíječku používejte jen v uzavřených prostorech, nevystavujte je vlhkosti ani dešti, protože jinak hrozí nebezpečí zásahu elektrickým proudem.
– Před použitím zařízení úplně nabijte akumulátor.
– Napájecí zdroj/nabíječku zapojte do sítě a připojovací zásuvky akupacku zařizení. Používejte prosím jen přiložený síťový zdroj / nabíječku. Pokud použijete nesprávný síťový zdroj / nabíječku, zaniká nárok na záruku.
– Zatímco se zařízení nabíjí, LED svítí červeně. Proces nabíjení je ukončený, jakmile se dioda rozsvítí zeleně. - Po ukončení nabití odstraňte nabíjecí kabel a odpojte napájecí jednotku z elektrické sítě.
Zařízení má vyměnitelný akumulátor. Spojte se s Vaším specializovaným prodejcem nebo využijte servisního oddělení společnosti UMAREX-LASERLINER.
2 ON/OFF
3 Vložení SD karty micro

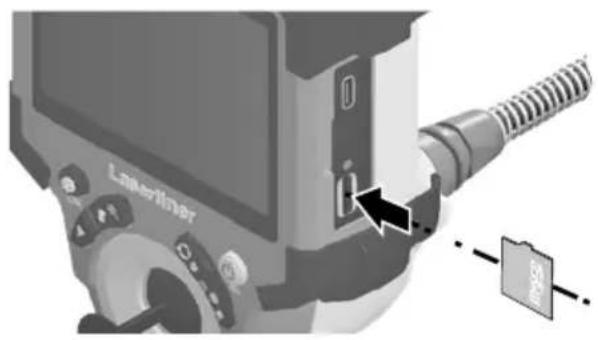

Pro vložení SD karty micro nejprve otevřete gumový kryt a potom vložte paměťovou kartu tak, jak je znázorněno na obrázku. Bez paměťového média není možné provádět žádný záznam.
! Před vyjmutím karty micro SD se musí přístroj vypnout.
4.0 Režim snímání
a Aktuální datum/ Aktuální čas
b Zoom
c Osvětlení LED
d Rotace 180° / Zrcadlení
e Stav baterie
g REC: záznam probíhá

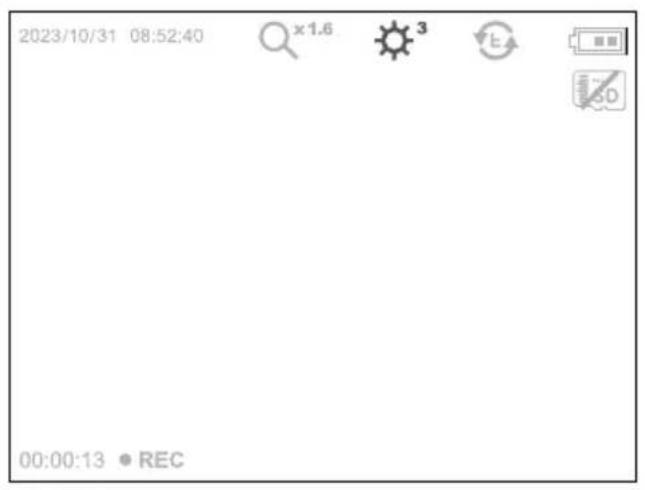

4.1 Režim snímání: Pořizování snímků/videonahrávek
Hlavu kamery na sondě kamery nasměrujte do požadované polohy a vyrovnejte ji. V případě nedostatku světla zapněte osvětlení LED. Přibližte si vzdálené nebo malé objekty. Pro optimální pohled na kontrolovaný objekt lze původní snímek ručně otočit o 180° a zrcadlit jej horizontálně a vertikálně. Krátkým stisknutím spouště (8) se pořídí snímek, delším stisknutím se pořídí video a uloží na SD kartě. Opakované stisknutí záznam ukončí.
4.2 Režim snímání: Osvětlení LED
▶
| 1x = 25% |
| 2x = 50% |
| 3x = 75% |
| 4x = 100% |
4.3 Režim snímání: Zoom
4.4 Režim snímání: Rotace / Zrcadlení
| 1x = vertikální zrcadlení |
| 2x = Otočení 180° |
| 3x = horizontální zrcadlení |
| 4x = Výchozí obrázek |
4x
1x
3x
2x

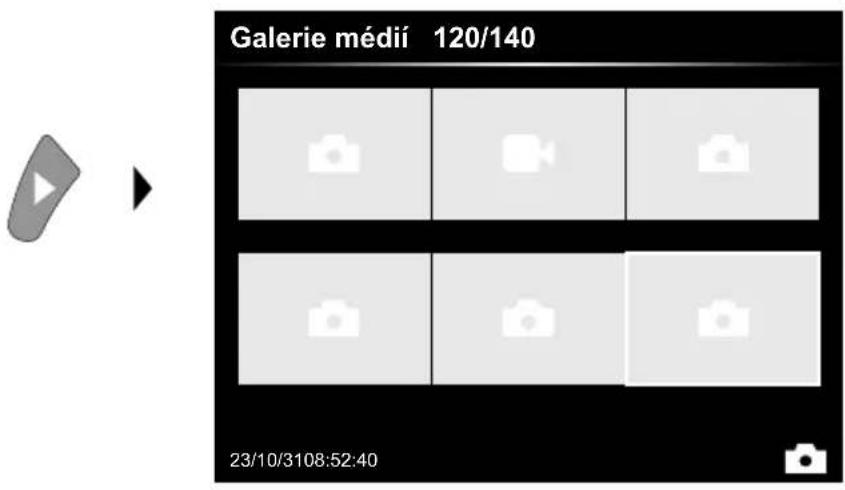

5.0 Režim přehrávání: Přehrávání obrázků/videonahrávek
Stisknutím tlačítka „e“ se otevře galerie médií. Po potvrzení pomocí „OK“ se zobrazí zvolený obrázek nebo video na celou obrazovku. Pomocí tlačítek šipek lze navigovat v galerii médií a v režimu zobrazení na celou obrazovku. Stisknutím tlačítka „d“ se zavře režim reprodukce.

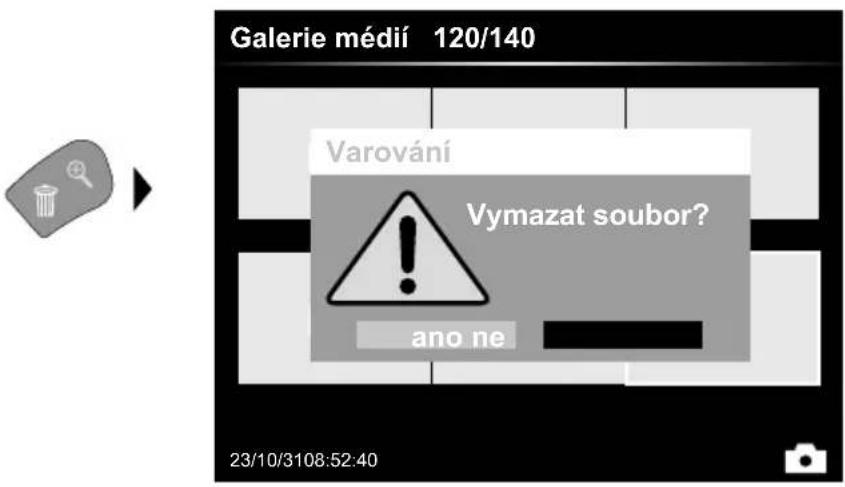

5.1 Režim přehrávání: Vymazání záznamu
Nahrávky lze mazat na celé obrazovce a v zobrazení galerie. Proces mazání nelze vzít zpět. Formátováním datového nosiče lze vymazat všechny soubory a složky. Viz bod „6.4.1 Nastavení systému“.

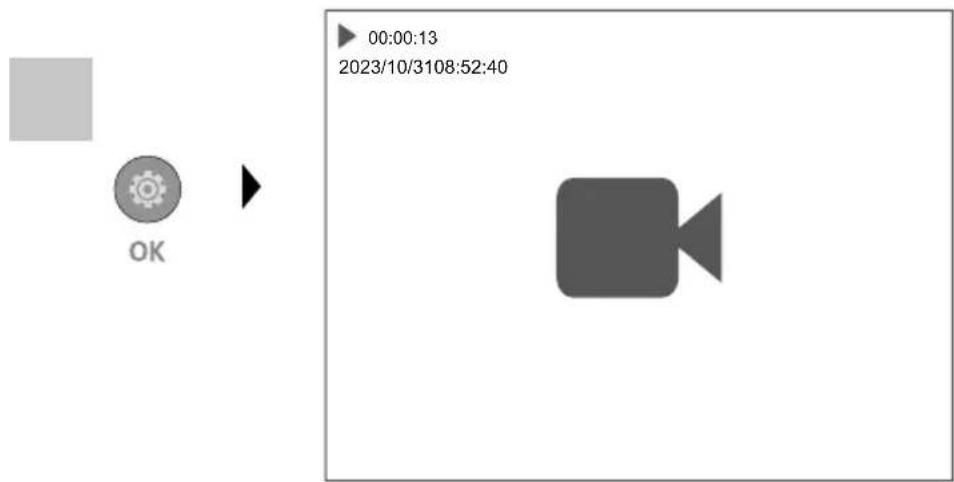

5.2 Režim přehrávání: Přehrávání
Stisknutím tlačítka „a“ se přehrávání zastaví.

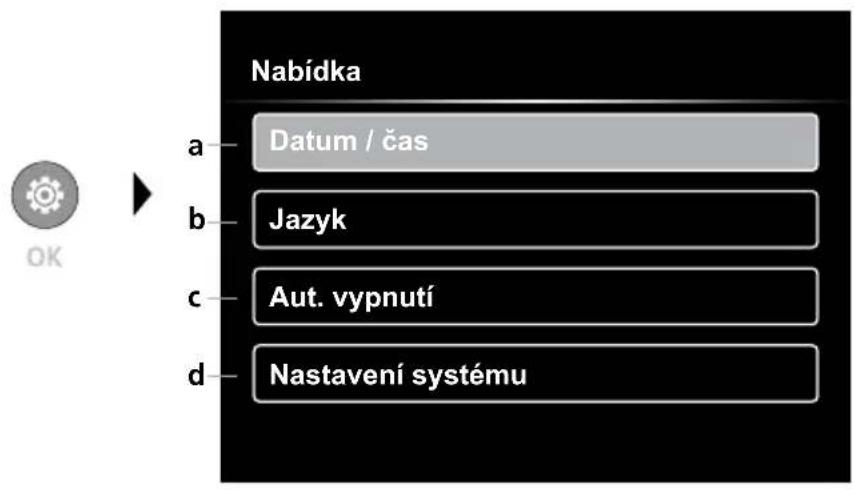

6.0 Režim nastavení
a Časové razítko ZAP/VYP / Nastavení data/času
b Změna jazyka
(EN, DE, JP, FR, IT, PT, ES, NL)
c Nastavení automatického vypnutí
d Nastavení systému
Verze hardwaru/softwaru
Pro přepnutí do režimu záznamu stiskněte několikrát tlačítko ESC.

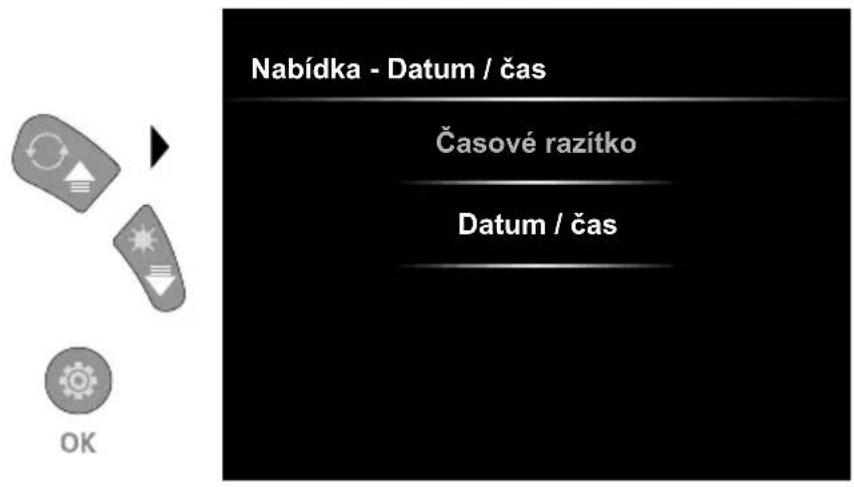

6.1 Režim nastavení: Datum / čas
Zde můžete vybrat, zda se má v nahrávkách objevit časové razítko. Čas a datum lze nastavit pomocí kláves se šipkami.

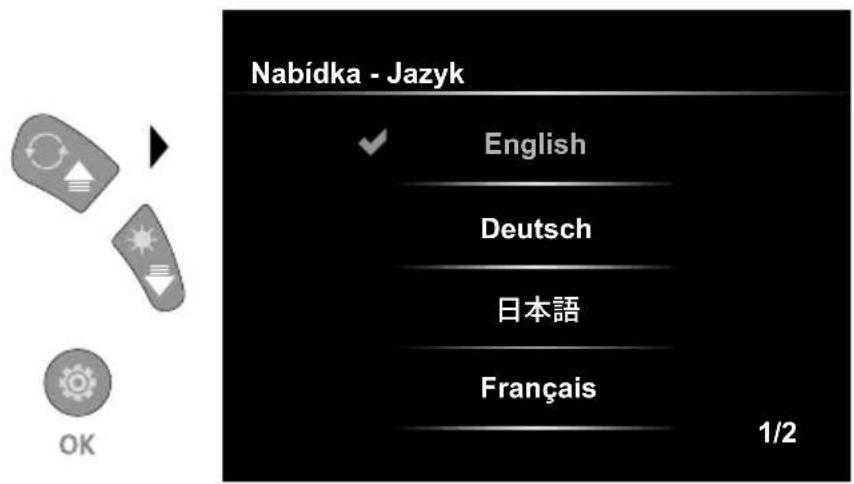

6.2 Režim nastavení: Změna jazyka (EN, DE, JP, FR, IT, PT, ES, NL)
V tomto menu lze nastavit požadovaný jazyk.

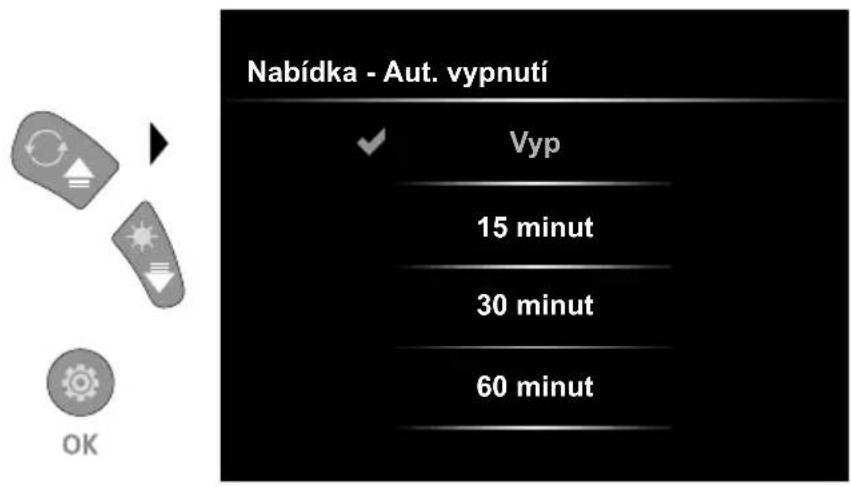

6.3 Režim nastavení: Automatického vypnutí
Zde lze nastavit dobu automatického vypnutí.

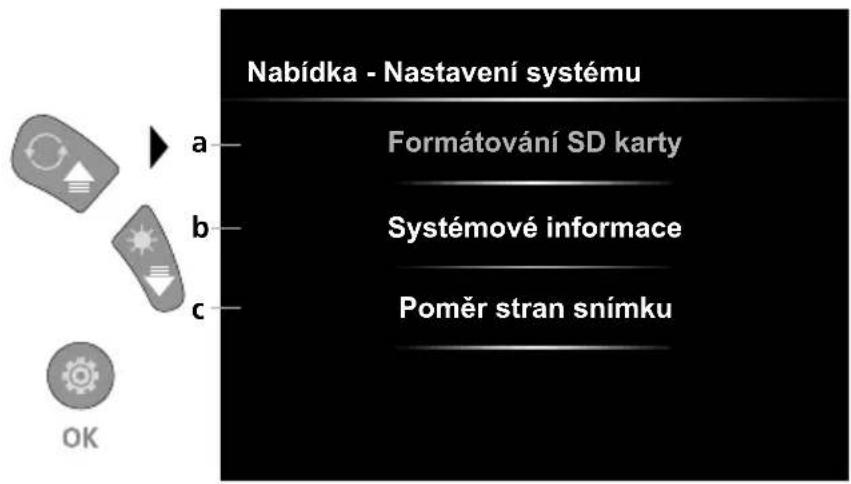

6.4.0 Režim nastavení: Nastavení systému
a Formátování SD karty
b Verze softwaru/hardwaru
c Úprava poměru stran snímku kamery

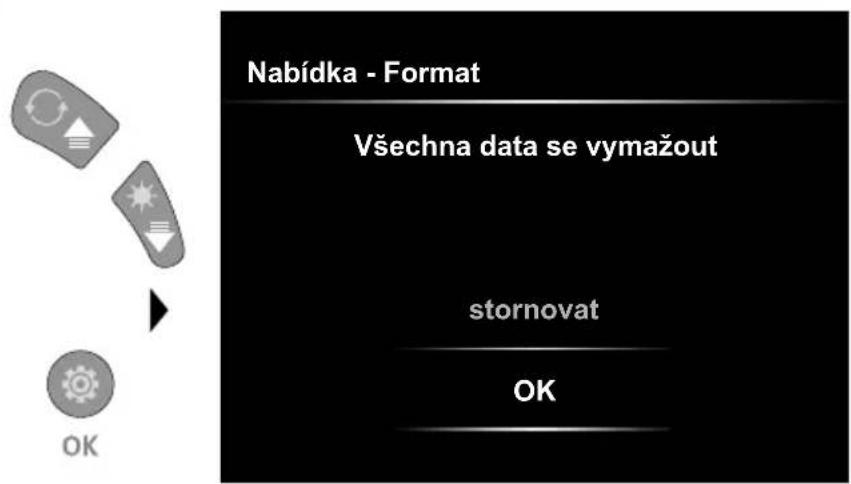

6.4.1 Režim nastavení: Formátování SD karty
Všechna data na SD kartě se vymažou. Tento proces nelze vzít zpět.
Nenásleduje žádný další dotaz ohledně potvrzení vymazání.

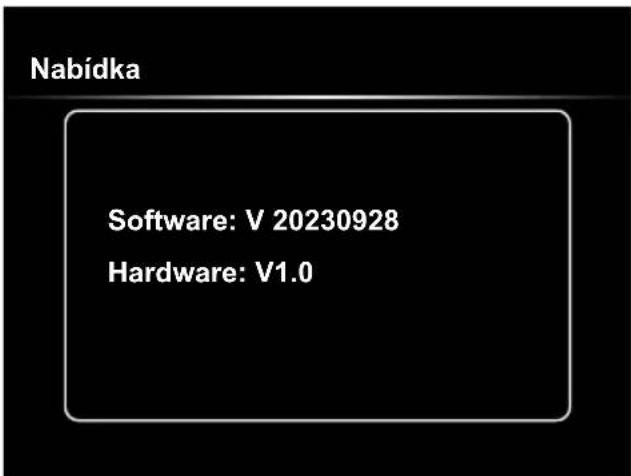

6.4.2 Režim nastavení: Systémové informace

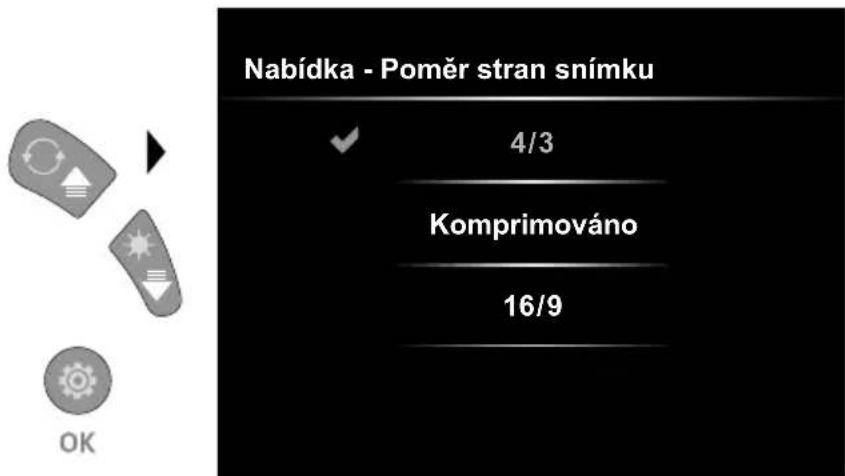

6.4.3 Režim nastavení: Poměr stran snímku
4/3 16/9Komprimováno
Data uložená na SD kartě se mohou prénést do počítače bud' pomocí vhodné čtečky karet nebo prímo přes rozhrání USB. Informace o propojení mezi počítačem a kartovým adaptérem resp. čtečkou karet naleznete v manuálu své čtečky karet.
Laserliner
Výměna kamerové jednotky
Vyjmutí akumulátorů
Pokyny pro údržbu a ošetřování
Všechny komponenty čistěte lehce navlhčeným hadrem a nepoužívejte žádné čisticí nebo abrazivní prostředky ani rozpouštědla. Skladujte přístroj na čistém, suchém místě.
| Technické údaje | Technické změny vyhrazeny. 24W07 | |
| Typ obrazovky 3,5" barevný displej | ||
| Rozlišení displeje 640 x 480 bodů | ||
| Rozlišení snímku/videa 1280 x 720 bodů | ||
| Formát snímku/videa JPEG, MJPG (AVI) | ||
| Paměť Paměťová karta micro SD až 32 GB | ||
| Třída ochrany IP 54 | ||
| Přípojky USB typ C | ||
| Jazyk menu EN, DE, JA, FR, IT, PT, ES, NL | ||
| Funkce | Osvětlení ve 4 stupních, digitální zoom 2x v 10 krocích, otáčení/ zrcadlení snímku (4*F), pořízení snímku a videa, galerie médií, automatické vypnutí, hodiny s reálným časem, SD karta, možnost volby poměru stran, soft reset | |
| Sítový provoz Ano | ||
| Napájení | Akumulátor li-ion 3,7V / 2,8AhUSB typ C 5V / 2A | |
| Provozní doba cca 5 hod. | ||
| Doba nabíjení cca 3 hod. | ||
| Pracovní podmínky | 0°C ... 45°C, Vlhkost vzduchu max. 80% rH, nekondenzující, Pracovní výška max. 2000 m n.m (normální nulový bod) | |
| Skladovací podmínky -10°C ... 60°C, Vlhkost vzduchu max. 80% rH, nekondenzující | ||
| Rozměry (Š x V x HI) 108 x 260 x | 110 mm (včetně držáku) | |
| Hmotnost | 650 g (včetně akumulátoru) | |
Ustanovení EU a UK a likvidace
Přístroj splňuje všechny potřebné normy pro volný pohyb zboží v rámci EU a UK.
Tento výrobek, včetně příslušenství a obalu, je elektrický spotřebič, který podle evropských a britských směrnic o odpadních elektrických a elektronických zařízeních, bateriích a obalech musí být recyklován způsobem šetrným k životnímu prostředí, aby se znovu získaly cenné suroviny. Elektrické spotřebiče, baterie a obaly nepatří do domovního odpadu. Spotřebitelé jsou ze zákona povinni bezplatně odevzdat použité baterie a akumulátory na veřejném sběrném místě, v prodejně nebo v technickém servisu pro zákazníky. Akumulátor musí být z přístroje vyjmut pomocí běžně dostupného nástroje, aniž by se zničil, a před odevzdáním přístroje k likvidaci předán do separovaného sběru. V případě jakýchkoli dotazů ohledně vyjmutí baterie se obraťte na servisní oddělení společnosti UMAREX-LASERLINER. Na vašem obecním úřadu se informujte o příslušných zařízeních pro likvidaci odpadu a dodržujte příslušné pokyny týkající se likvidace a bezpečnosti na sběrných místech.
