VideoFlex HD Micro - 検査カメラ Laserliner - 無料のユーザーマニュアル

製品タイプ	ビデオ検査カメラ
ブランド	Laserliner
モデル	VideoFlex HD Micro
寸法 (長さ x 高さ x 奥行き)	310 x 210 x 140 mm (スタンド含む)
重量	956 g (バッテリー含む)
電源	リチウムイオンバッテリー 3.7V / 2.6Ah + ACアダプター 9V DC / 2A
バッテリー持続時間	約5時間
充電時間	約3時間
ディスプレイ	5インチTFTカラー、解像度1280×720ピクセル
写真/ビデオ解像度	1280×720ピクセル
ファイル形式	JPEG (写真), MPEG-4 (ビデオ)
メモリー対応	micro SDカード 最大32GB (別売)
保護等級	IP54 (カメラヘッドのみ)
接続端子	USB Type-C (充電とデータ転送)
主な機能	写真/ビデオ録画、デジタルズームx1-x2、180°回転、反転、調整可能なLED照明、ウェブカム機能、自動オフ
お手入れ	軽く湿らせた布で拭いてください。溶剤や研磨剤は使用しないでください。長期保管の際はバッテリーを取り外してください。
安全上の注意	危険な電圧の近くで使用しないでください。ディスプレイを水に浸さないでください。医療検査には使用しないでください。化学薬品や可動部品との接触を避けてください。
交換部品と修理可能性	バッテリー交換可能 (カスタマーサービスに連絡)。micro SDカード取り外し可能。修理または寄付を優先してください。
メニュー言語	DE, EN, ES, FR, IT, JA, NL, PT
メーカー	Umarex GmbH & Co. KG - Laserliner、ドイツ

よくある質問 - VideoFlex HD Micro Laserliner

VideoFlex HD Microのバッテリーはどうやって充電しますか？

バッテリーの充電は、付属の9V ACアダプターを本体に接続するか、バッテリーの外部USB-Cポートに標準のUSB-Cアダプターを使用して行います。充電中はLEDが赤くなり、充電が完了すると緑色に変わります（またはモデルによって消灯します）。

micro SDカードはどうやって挿入しますか？

本体のゴムカバーを開け、micro SDカードを所定のスロットに挿入します（最大32GB）。カードを取り外す前に本体の電源がオフになっていることを確認してください。カードがないと録画はできません。

ビデオを録画するにはどうすればいいですか？

録画モードで、iボタンを押して写真とビデオを切り替えます（フィルムアイコン）。カメラヘッドを向け、OKボタンを短く押して録画を開始します。もう一度OKを押すと録画が停止し、SDカードに保存されます。

表示画像を回転させるにはどうすればいいですか？

録画モードでcボタン（180°回転/反転）を使用します。押すごとに、画像が180°回転またはミラー効果が適用されます。サイクルは：初期画像→垂直反転→180°回転→水平反転→初期に戻る。

写真やビデオを削除するにはどうすればいいですか？

dボタンでメディアギャラリーにアクセスします。全画面モードでbボタン（削除）を押してファイルを削除します。また、システム設定メニューでSDカードをフォーマットすることもできます。これによりすべてのデータが不可逆的に消去されます。

水中でカメラを使用できますか？

カメラヘッドはIP54保護等級で、水しぶきには耐えられますが、水中には浸さないでください。ディスプレイとベースユニットは液体に接触させないでください。LCD画面を水に浸さないでください。

バッテリーの持続時間はどのくらいですか？

通常使用で約5時間です（LED照明や条件によります）。フル充電時間は約3時間です。

日付と時刻の設定方法は？

設定モードで日付/時刻を選択します。矢印キーを使って日付と時刻を調整し、写真にタイムスタンプを表示するかどうかを選択します。

ファームウェアのアップデート方法は？

システム設定メニューでシステムアップデートを選択します。画面の指示に従ってください。通常、アップデートファイルをSDカードに配置し、本体から手順を開始します。

カメラはコンピューターと互換性がありますか？

はい、USB-Cポート経由で可能です。ウェブカムとして、またはUSBマスストレージとしてPCやMacにファイルを転送するために使用できます。ストレージモードでは特別なドライバは必要ありません。

使用説明書 VideoFlex HD Micro Laserliner

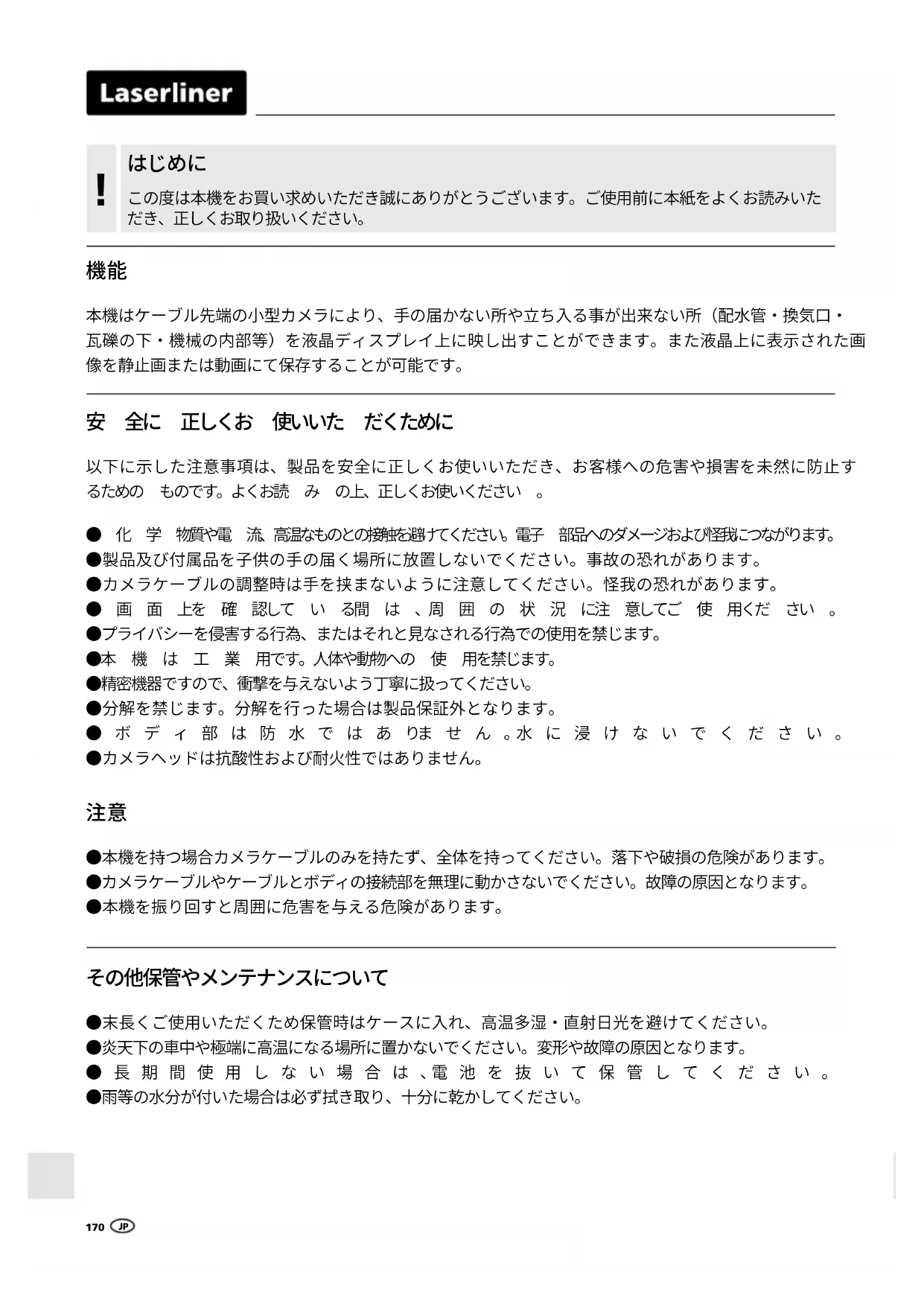

この度は本機をお買い求めいただき誠にありがとうございます。ご使用前に本紙をよくお読みいただき、正しくお取り扱いください。

機能

本機はケーブル先端の小型カメラにより、手の届かない所や立ち入る事が出来ない所（配水管・換気口・瓦礫の下・機械の内部等）を液晶ディスプレイ上に映し出すことができます。また液晶上に表示された画像を静止画または動画にて保存することが可能です。

安全に正しくお使いいただくために

以下に示した注意事項は、製品を安全に正しくお使いいただき、お客様への危害や損害を未然に防止するためのものです。よくお読みの上、正しくお使いください。

● 化学物質や電流、高温なものとの接触を避けてください。電子部品へのダメージおよび怪我につながります。
●製品及び付属品を子供の手の届く場所に放置しないでください。事故の恐れがあります。
●カメラケーブルの調整時は手を挟まないように注意してください。怪我の恐れがあります。
● 画面上を確認している間は、周囲の状況に注意してご使用ください。
●プライバシーを侵害する行為、またはそれと見なされる行為での使用を禁じます。
●本機は工業用です。人体や動物への使用を禁じます。
●精密機器ですので、衝撃を与えないよう丁寧に扱ってください。
●分解を禁じます。分解を行った場合は製品保証外となります。
● ボディ部は防水ではありません。水に浸けないでください。
●カメラヘッドは抗酸性および耐火性ではありません。

注意

●本機を持つ場合カメラケーブルのみを持たず、全体を持ってください。落下や破損の危険があります。
●カメラケーブルやケーブルとボディの接続部を無理に動かさないでください。故障の原因となります。
●本機を振り回すと周囲に危害を与える危険があります。

その他保管やメンテナンスについて

●末長くご使用いただくため保管時はケースに入れ、高温多湿・直射日光を避けてください。
●炎天下の車中や極端に高温になる場所に置かないでください。変形や故障の原因となります。
● 長期間使用しない場合は、電池を抜いて保管してください。
●雨等の水分が付いた場合は必ず拭き取り、十分に乾かしてください。

1 2 3

1 液晶ディスプレイ
2 電源ボタン
3 操作ボタン
4 充電ポート
5 USB-C インターフェイス
6 Micro SD カード差込口
7 電池ボックス
8 カメラケーブル挿入口
9 フロントボタン

4 5 6 7 8 9

a キャンセル(ESC)ボタン
b 削除ボタン
c 画像回転/反転ボタン
d プレビューボタン
e 設定ボタン
f ズーム(イン/アウト)ボタン
g LED輝度調整(+ / -)ボタン

3 ESC a b c d e f g OK g i f h

h 再生/撮影/決定 ボタン
i 静止画・動画切替ボタン

ご使用の前に

1 カメラケーブルを装着します。

2 オン / オフ 1 sec

3 SDカードの挿入

Micro SDカードを方向に気を付け、カチッと音がするまで差し込みます。取り外す場合は再度奥に押すと引き出せる状態になります。

※無理な差し込み、取り外しはお止めください。

※SDカードを抜き差しする場合は、必ず電源がオフになっていることを確認してください。

付属の充電ケーブルを充電ポートに接続しコンセントから充電を行うか、充電池をUSB-Cケーブルで充電します。

·本体【充電中】: 赤色LEDが点灯
- 本体【満充電】: 緑色LEDが点灯
- USB【充電中】: 赤色LEDが点灯
- USB【満充電】: LED消灯

※電源や充電池を水や湿 気にさらさないでください。

感電の危険性があります。

※純正の電源ケーブルで充電してください。他社製の

充電ケーブルを使用した場合、製品保証の対象外となります。

USB-C ON-BATTERY PACK

ご使用前に充電を行ってください。

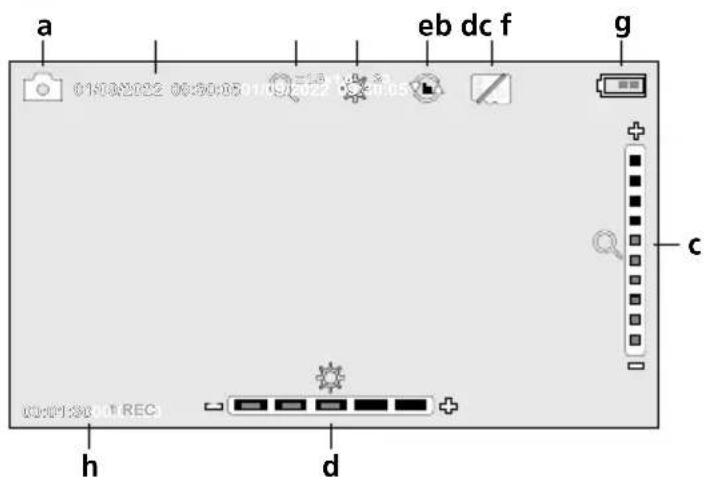

5.0 摄影モード

a 静止画/動画表示
b 日時表示
c ズーム
d LED輝度
e 画像回転/反転
f SDカード
g 電池容量表示
h 動画撮影時間

5.1 撮影モード：静止画 / 動画 選択

01/08/2022 06:50:05/01/09/2022 30:05 01/08/2022 06:50:05/01/09/2022 30:05 00:01:30 / REC

カメラケーブルの先端を撮影したい場所に移動させてください。各操作により、LED輝度の調節、ズームイン(アウト)、カメラ映像の回転、静止画/動画撮影が行えます。

撮影(OK)ボタンを押すと撮影を行い、SDカードに保存されます。動画の場合は、再度ボタンを押すと撮影を停止します。

静止画と動画は、静止画/動画切替ボタンで切り替えられます。

5.3 摄影モード: LED輝度

01/06/2022 09:30:05 11:00/2022 09:30:05 +

5.5 摄影モード: 画像回転 / 反転

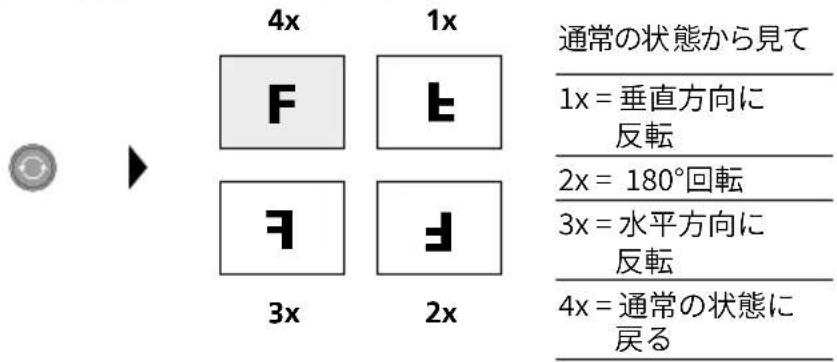

4x F 1x 通常の状態から見て 1x = 垂直方向に 反転 2x = 180°回転 3x = 水平方向に 反転 4x = 通常の状態に 戻る

6.0 プレビューモード

Media Gallery 001/021 01/09/2022 09:30:05

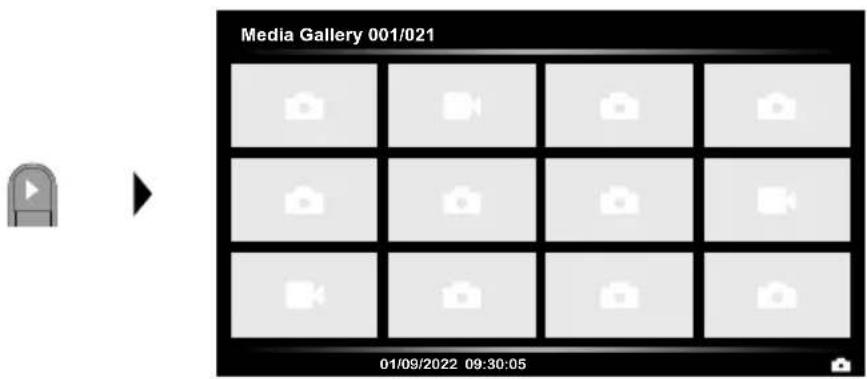

プレピューボタン (d) を押して撮影した画像を呼び出します。全示する場合は、OK(h)ボタンで選択します。各ナビゲーションカーソル(画面)を繰ります。キャンセルボタン(a)を押すとプレピューモードを終了します。

6.1 プレビューモード：画像の削除

Media Gallery 001/021 Warning Delete this file? Ja Nein 01/09/2022 09:30:05

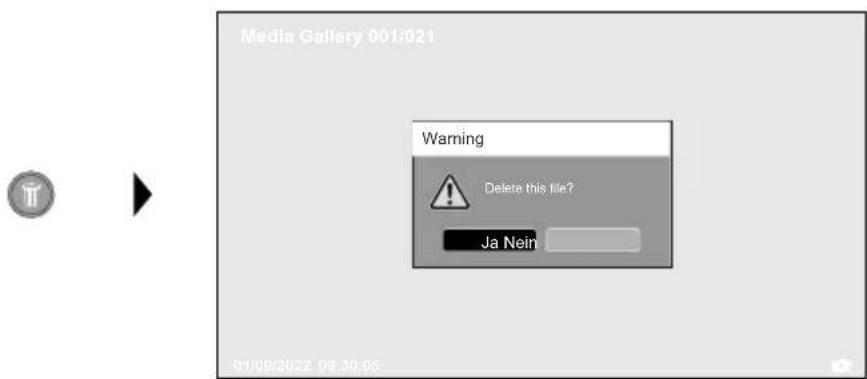

削除したい画像にカーソルを合わせ、削除ボタン(b)を押すと画像の 削除が可能です。 削除した画像は復元できませんので ご注意ください。

フォーマットを行う場合は、後述のセッティングモード内で行ってください。

6.2 プレビューモード：撮影した静止画 / 動画のプレビュー

プレビュー を 終了するには キャン セル(ESC)ボタン(a)を押すとプレビューモードが 終了します。

7.0 セッティングモード

Menu a——Display / Key b——Date / Time c——Language d——System Settings e——System Information

a 液晶輝度調整 / フロントボタンの割当
b スタンプ / 日時設定
c 言語選択
d システムセッティング
e ファームウェア / ハードウェアバージョン

! 撮影モードに戻るには「ESC」ボタンを数回押します。

7.1 セッティングモード：液晶 / ボタン

●フロントボタンへの割当： フロントボタンを押した際の挙動を 下記より選択することができます。

- 静止画/動画切替 ※初期設定

· 画像回転

- LED輝度/ズーム

●液晶輝度調整： 3段階より選択します。

7.2 セッティングモード：日付 / 時刻の設定

Menu Display / Key Date Stamp Date / Time Setting Language System Settings System Information

●スタンプ 写真内に日付/時刻情報を入れるかどうか選択します。

●日時設定 現在の日付/時刻の入力を行います。

7.3 セッティングモード: 言語選択

Menu Display / Key English Date / Time ✓ Deutsch Language 日本語 System Settings Français System Information Italiano Português Español Nederlands

通常、出荷時には「日本語」で設定されています。もし誤って別の言語になった場合や、日本語以外の言語を選択する場合は、本メニュー内で別言語を選択してください。

7.4 セッティングモード:システム設定

Menu Display / Key Autom. power off Date / Time Format SD Card Language Default setting System Settings Firmware update System Information

●自動電源オフ

自動電源オフの設定を行います。

●フォーマットSDカード

SDカード内のデータを初期化します。

●初期化

工場出荷状態へ初期化します。

●アップデート

必要のある場合は、サポートセンターにて行います。

7.5 セッティングモード:システム

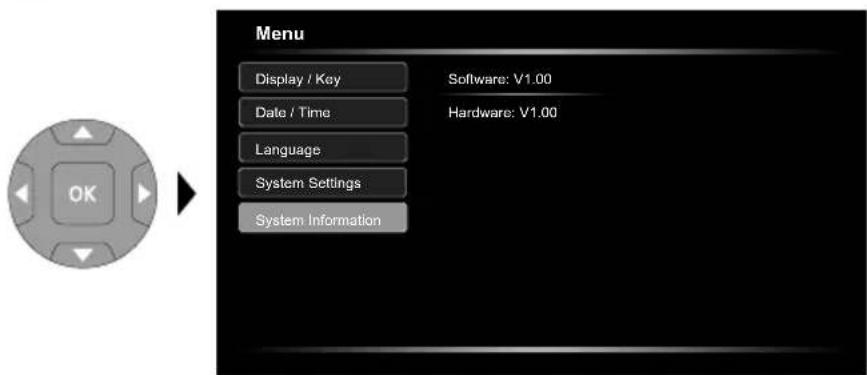

Menu Display / Key Date / Time Language System Settings System Information Software: V1.00 Hardware: V1.00

製品のバージョンナンバーを表示します。

データ転送

SDカードに保存されたデータはUSBポートでPCと本機を接続して転送するか、カードリーダーにSDカードを読み込ませて転送することが可能です。

Web カメラ

USB-C ケーブルで本機とPCを接続するとWebカメラとして使用できます。

お手入れの際、薬剤や研磨剤、溶剤は使用しないでください。保管時は清潔で高温多湿を避けて保管してください。火事・感電など命に関わる危険性があるため、下記の際は必ず使用を中止してください。

・カメラケーブルやプラグが損傷している場合
- 機器に液体や異物が混入した場合
・雨や湿気にさらされた場合
・機器が正しく作動しない場合
・明らかな損傷箇所がある場合

仕様	改定番号 24W36
ディスプレイ5インチTFT カラーモニター
ディスプレイ解像度1280 × 720 ピクセル
静止画/動画 解像度	1280 × 720 ピクセル
画像形式	静止画:JPEG/動画:MPEG-4
記録メディア	MicroSD カード(最大32GB使用可能)
本体保護性能	IP54
インターフェイス	USB-C、USBウェブカメラ
メニュー言語	日本語, DE, EN, ES, FR, IT, JA, NL, PT
機能	自動電源オフ、画像回転/反転、静止画/動画撮影、デジタルズーム(1~2倍)、時刻設定、USBストレージ
電源	リチウムイオン充電池
稼働時間	約5時間
充電時間	約3時間
動作環境	-10°C~50°C、湿度<80%rH、結露なきこと、高度<2000m
保管環境	-10°C~70°C、湿度<80%rH、結露なきこと
サイズ(W×H×D)	310×210×140mm(ホルダー含む)
重量	956g(電池含む)

付属品

衝撃吸収型専用キャリングケース、充電ケーブル、USB-Cケーブル、MicroSDカード、

リチウムイオン充電池、取扱説明書、純正品検査証、コンタクトカード、保証書、

シリアル番号登録済みタグ(本体貼付)

日本発売元 （株）阪神交易

商品サポートセンター 0120-804058
