VideoFlex HD Micro - Caméra d'inspection Laserliner - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra d'inspection vidéo
Marque	Laserliner
Modèle	VideoFlex HD Micro
Dimensions (L x H x P)	310 x 210 x 140 mm (support inclus)
Poids	956 g (avec batterie)
Alimentation	Batterie Li-ion 3,7 V / 2,6 Ah + adaptateur secteur 9 V CC / 2 A
Autonomie	Environ 5 heures
Temps de charge	Environ 3 heures
Écran	5 pouces TFT couleur, résolution 1280 x 720 pixels
Résolution photo/vidéo	1280 x 720 pixels
Format de fichier	JPEG (photo), MPEG-4 (vidéo)
Support mémoire	Carte micro SD jusqu'à 32 Go (non incluse)
Indice de protection	IP54 (tête de caméra uniquement)
Connectique	USB Type-C (charge et transfert de données)
Fonctions principales	Enregistrement photo/vidéo, zoom numérique x1-x2, rotation 180°, réflexion, éclairage DEL réglable, fonction webcam, arrêt automatique
Entretien	Nettoyer avec un chiffon légèrement humide ; ne pas utiliser de solvants ou produits abrasifs ; retirer la batterie pour un stockage prolongé
Consignes de sécurité	Ne pas utiliser à proximité de tensions dangereuses ; ne pas immerger l'écran ; ne pas utiliser pour des examens médicaux ; éviter tout contact avec des produits chimiques ou des pièces en mouvement
Pièces détachées et réparabilité	Batterie remplaçable (contacter le SAV) ; carte micro SD amovible ; privilégier la réparation ou le don
Langues du menu	DE, EN, ES, FR, IT, JA, NL, PT
Fabricant	Umarex GmbH & Co. KG - Laserliner, Allemagne

FOIRE AUX QUESTIONS - VideoFlex HD Micro Laserliner

Comment recharger la batterie de la VideoFlex HD Micro ?

La batterie se recharge soit via l'adaptateur secteur 9 V fourni branché sur l'appareil, soit via le port USB-C externe de la batterie avec un adaptateur USB-C standard. Pendant la charge, la LED est rouge ; elle passe au vert lorsque la charge est terminée (ou s'éteint selon le modèle).

Comment insérer une carte micro SD ?

Ouvrez le couvercle en caoutchouc sur l'appareil, puis insérez la carte micro SD dans le slot prévu à cet effet (jusqu'à 32 Go). Assurez-vous que l'appareil est éteint avant de retirer la carte. Aucun enregistrement n'est possible sans carte.

Comment enregistrer une vidéo ?

En mode enregistrement, appuyez sur la touche i pour basculer entre photo et vidéo (icône film). Orientez la tête de caméra, puis appuyez brièvement sur la touche OK pour démarrer l'enregistrement. Un nouvel appui sur OK arrête l'enregistrement et le sauvegarde sur la carte SD.

Comment faire pivoter l'image affichée ?

Utilisez la touche c (rotation 180°/réflexion) en mode enregistrement. Chaque pression fait tourner l'image de 180° ou applique un effet miroir selon le cycle : image initiale -> réflexion verticale -> rotation 180° -> réflexion horizontale -> retour à l'initiale.

Comment supprimer des photos ou vidéos ?

Accédez à la galerie média via la touche d. En mode plein écran, appuyez sur b (effacer) pour supprimer le fichier. Vous pouvez aussi formater la carte SD dans le menu Réglages Système, ce qui efface toutes les données de manière irréversible.

La caméra peut-elle être utilisée sous l'eau ?

La tête de caméra est protégée en IP54, ce qui signifie qu'elle résiste aux projections d'eau mais ne doit pas être immergée. L'écran et l'unité de base ne doivent pas entrer en contact avec des liquides. Ne plongez pas l'écran ACL dans l'eau.

Quelle est l'autonomie de la batterie ?

L'autonomie est d'environ 5 heures en utilisation normale (selon l'éclairage DEL et les conditions). Le temps de charge complet est d'environ 3 heures.

Comment régler la date et l'heure ?

Dans le mode de réglage, sélectionnez Date/Heure. Utilisez les touches fléchées pour ajuster la date et l'heure, et choisissez si le chronotimbre doit apparaître sur les clichés.

Comment mettre à jour le firmware ?

Dans le menu Réglages Système, sélectionnez Mise à jour Système. Suivez les instructions à l'écran. Généralement, il faut placer le fichier de mise à jour sur la carte SD et lancer la procédure depuis l'appareil.

La caméra est-elle compatible avec un ordinateur ?

Oui, via le port USB-C. Elle peut être utilisée comme webcam ou comme mémoire de masse USB pour transférer les fichiers vers un PC ou Mac. Aucun pilote spécifique n'est nécessaire pour le mode de stockage.

MODE D'EMPLOI VideoFlex HD Micro Laserliner

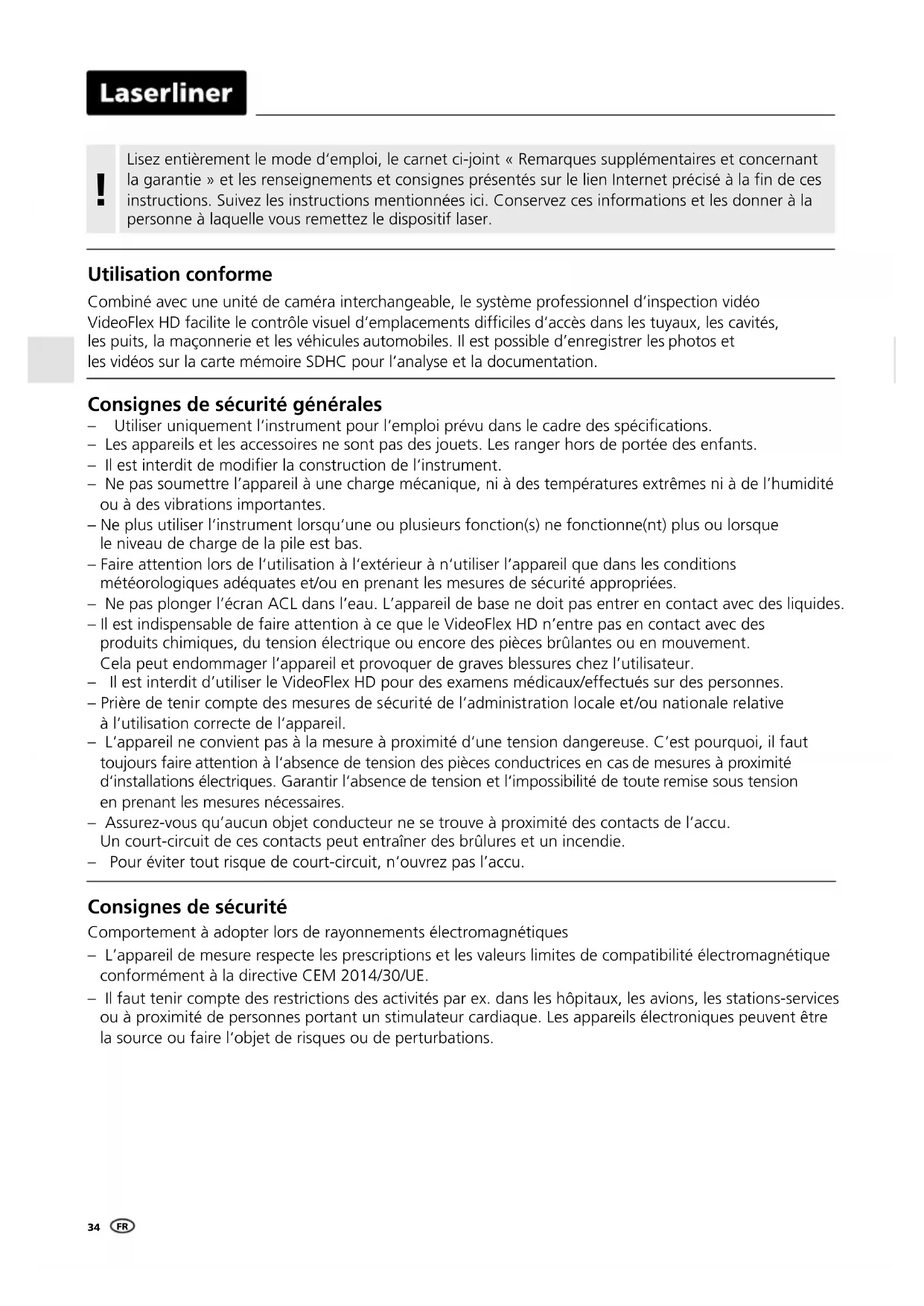

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez le dispositif laser.

Utilisation conforme

Combiné avec une unité de caméra interchangeable, le système professionnel d'inspection vidéo VideoFlex HD facilite le contrôle visuel d'emplacements difficiles d'accès dans les tuyaux, les cavités, les puits, la maçonnerie et les véhicules automobiles. Il est possible d'enregistrer les photos et les vidéos sur la carte mémoire SDHC pour l'analyse et la documentation.

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.
• Il est interdit de modifier la construction de l'instrument.
• Ne pas soumettre l'appareil à une charge mécanique, ni à des températures extrêmes ni à de l'humidité ou à des vibrations importantes.
• Ne plus utiliser l'instrument lorsqu'une ou plusieurs fonction(s) ne fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas.
• Faire attention lors de l'utilisation à l'extérieur à n'utiliser l'appareil que dans les conditions météorologiques adéquates et/ou en prenant les mesures de sécurité appropriées.
• Ne pas plonger l'écran ACL dans l'eau. L'appareil de base ne doit pas entrer en contact avec des liquides.
• Il est indispensable de faire attention à ce que le VideoFlex HD n’entre pas en contact avec des produits chimiques, de la tension électrique ou encore des pièces brûlantes ou en mouvement. Cela peut endommager l’appareil et provoquer de graves blessures chez l’utilisateur.
• Il est interdit d'utiliser le VideoFlex HD pour des examens médicaux/effectués sur des personnes.
• Prière de tenir compte des mesures de sécurité de l'administration locale et/ou nationale relatives à l'utilisation correcte de l'appareil.
• L'appareil ne convient pas à la mesure à proximité d'une tension dangereuse. C'est pourquoi il faut toujours faire attention à l'absence de tension des pièces conductrices en cas de mesures à proximité d'installations électriques. Garantir l'absence de tension et l'impossibilité de toute remise sous tension en prenant les mesures nécessaires.
• Assurez-vous qu'aucun objet conducteur ne se trouve à proximité des contacts de l'accu. Un court-circuit de ces contacts peut entraîner des brûlures et un incendie.
• Pour éviter tout risque de court-circuit, n'ouvrez pas l'accu.

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

- L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE.

- Il faut tenir compte des restrictions des activités, par ex. dans les hôpitaux, les avions, les stations-services ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.

1 2 3

1 Affichage à cristaux liquides 2 ON/OFF 3 Touches directes 4 Prise de charge 5 Interface USB de type C 6 Slot carte Micro-SD 7 Compartiment à accu 8 Raccord de l'unité de caméra 9 Touche frontale

4 5 6 7 8 9

a Annuler b Effacer les enregistrements c Rotation 180° / Réflexion d Galerie média e Mode de réglage f Zoom + / - g Éclairage DEL + / -

3 ESC a b c d e f g OK g i f h

h Déclencheur / Enregistrement / Validation i Commutation image / vidéo

3 Introduction de la micro carte SD

Pour introduire une micro carte SD, ouvrez tout d'abord le couvercle en caoutchouc, puis placez la carte de mémoire comme illustrée. Aucun enregistrement n'est possible sans support de mémoire.

L'appareil doit être éteint avant de retirer la carte micro SD.

4 Utilisation du bloc d'alimentation / accu li-ion

• L'accu peut être chargé dans l'appareil au moyen du bloc d'alimentation 9 V, ou en externe via le port USB-C intégré à l'accu et un bloc d'alimentation USB-C standard.
• N'utiliser le chargeur / l'appareil secteur que dans des pièces fermées, ne les exposer ni à l'humidité ni à la pluie car il y a sinon un risque de décharge électrique.
• Avant utilisation de l'appareil, il convient de recharger complètement l'appareil.
• Brancher le bloc d'alimentation secteur/chargeur au secteur et au connecteur femelle du pack d'accus de l'appareil. Veuillez utiliser uniquement le bloc d'alimentation électrique/chargeur joint à l'appareil. Le droit à la garantie expire en cas d'utilisation d'un bloc d'alimentation électrique/chargeur non adapté.
• Pendant la recharge de l'appareil, la DEL s'allume en rouge. Le processus de charge est terminé lorsque la DEL s'allume en vert.
• Pendant la recharge de l'accu, la DEL s'allume en rouge. La recharge est terminée dès que la DEL s'éteint.

USB-C ON-BATTERY PACK

L'instrument est équipé d'un accu remplaçable. Communiquez avec votre distributeur ou le service après-vente d'UMAREX-LASERLINER.

5.0 Mode d'enregistrement

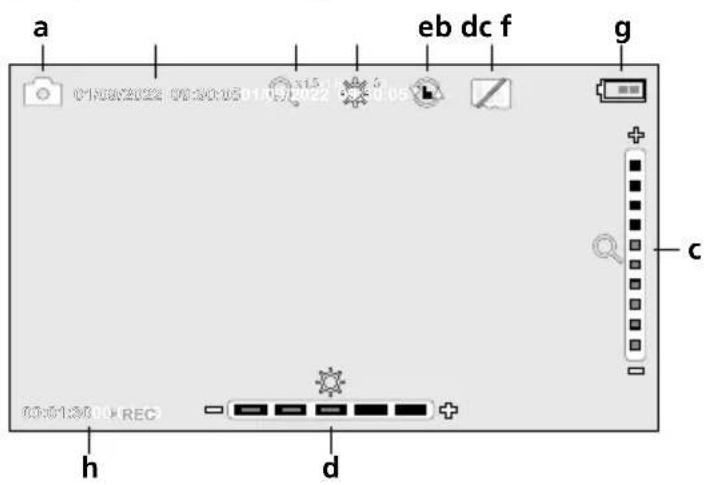

a) Enregistrement photo/vidéo b) Date / heure actuelle c) Zoom d) Éclairage DEL e) Rotation 180° / Réflexion f) Introduire la carte SD 9) État de charge des piles h) REC : Enregistrement en cours

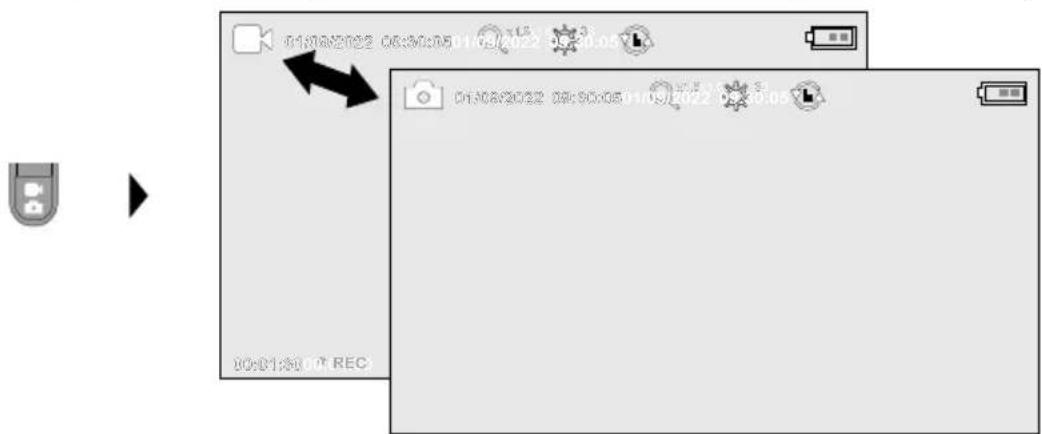

5.1 Mode d'enregistrement: commutation enregistrement image/vidéo

01:08:2022 06:30:05 01:09:2022 06:30:05 01:08:2022 06:30:05 01:09:2022 06:30:05 00:01:30.7 REC

5.2 Mode d'enregistrement: enregistrement d'images/vidéo

01/04/2022 00:50:05 11:07:2022 01:30:05

Orienter la tête de la caméra au niveau du tuyau flexible et la mettre à la position souhaitée. Activer l'éclairage DEL en cas de mauvaise visibilité. Zoomer sur des objets de petite taille ou éloignés. La rotation manuelle des images permet de faire tourner l'image de 180° sur le moniteur. Actionner brièvement la touche OK pour enregistrer la photo ou l'enregistrement vidéo et le mémoriser sur la carte SD. Un nouvel actionnement met fin à l'enregistrement.

5.3 Mode d'enregistrement: éclairage DEL

01/08/2022 09:30:05 11:00/2022 09:30:05 +

5.4 Mode d'enregistrement: zoom

01/02/2022 09:30:05 11:00/2022 02:30:05 +

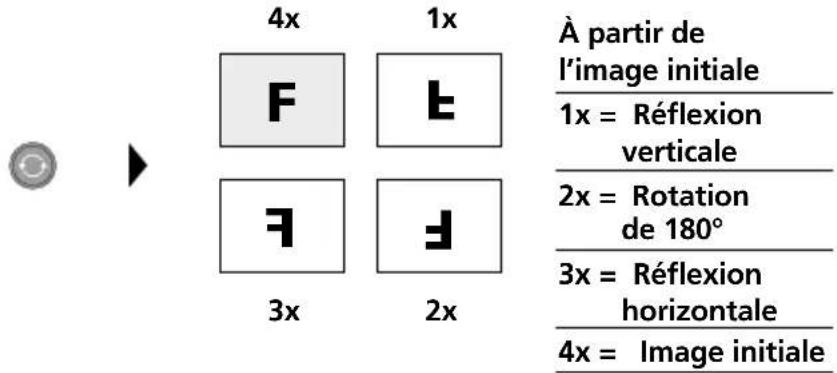

5.5 Mode d'enregistrement: rotation de l'image / réflexion

4x 1x F E 3x 2x À partir de l'image initiale 1x = Réflexion verticale 2x = Rotation de 180° 3x = Réflexion horizontale 4x = Image initiale

6.0 Mode de reproduction: reproduction d'images / d'enregistrement vidéo

Galerie Images 001/021 01/09/2022 09:30:05

Appuyer sur la touche « d » pour sélectionner la galerie média. En validant avec « OK », la photo ou la vidéo sélectionnée s'affiche en mode plein écran. Il est possible de naviguer dans la galerie média et dans le mode plein écran avec les touches fléchées. En appuyant sur la touche « a », le mode lecture est terminé.

6.1 Mode de reproduction: effacer l'enregistrement

Galerie Images 001/021 Avertissement Supprimer le fichier? Oui Non 01/09/2022 09:30:05

Les clichés peuvent être supprimés en mode plein écran ou dans la galerie photo. Le processus de suppression ne peut pas être annulé. Le formatage du support de données permet d'effacer tous les fichiers et dossiers. Voir à ce sujet le point « 7.4 Réglages Système ».

6.2 Mode de reproduction: lecture

Il suffit d'appuyer sur la touche « a » pour arrêter la lecture.

7.0 Mode de réglage

Menu a — Ecran / Touche b — Date/Heure c — Language d — Régages Système e — Information Système

a Réglage de la luminosité de l'écran / configuration de la touche frontale b Réglage date/heure c Changer la langue (EN, DE, JP, FR, IT, PT, ES, NL) d Réglage du système e Version du micrologiciel/matériel

Pour revenir au mode d'enregistrement, il faut appuyer plusieurs fois sur la touche ESC.

7.1 Mode de réglage: écran / touche

Menu Ecran / Touche Date/Heure Language Réglages Système Information Système Bouton avant Luminosité écran

Pour la touche frontale, les fonctions suivantes peuvent être paramétrées : photo/vidéo, rotation d'image, luminosité et zoom. Le préréglage correspond à photo/vidéo. La luminosité de l'écran peut être réglée sur trois niveaux.

7.2 Mode de réglage: date/heure

Menu Ecran / Touche Date/Heure Language Réglages Système Information Système Affichage Date Réglage

Cette fonction permet de définir si un chronotimbre doit s'afficher dans les clichés.

Il est possible de régler l'heure et la date en utilisant les touches fléchées.

7.3 Mode de réglage: changer la langue (EN, DE, JP, FR, IT, PT, ES, NL)

Menu Ecran / Touche Date/Heure Language Réglages Système Information Système English ✓ Deutsch 日本語 Français Italiano Português Español Nederlands

Il est possible de régler la langue nécessaire dans ce menu.

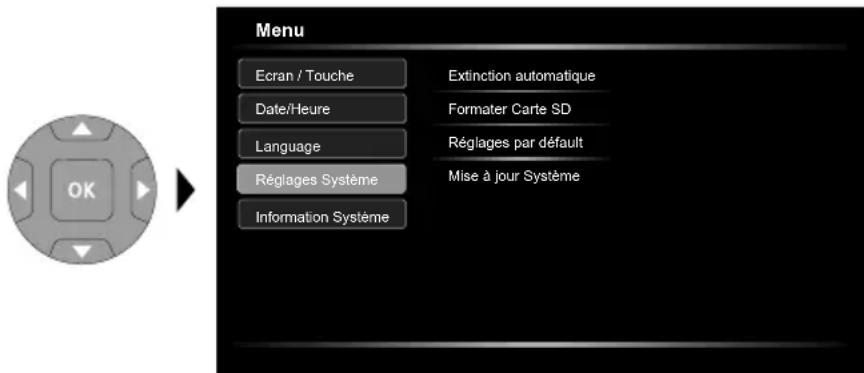

7.4 Mode de réglage: réglages système

Menu Ecran / Touche Date/Heure Language Réglages Système Information Système Extinction automatique Formater Carte SD Réglages par défaut Mise à jour Système

Toutes les données de la carte SD seront supprimées. Cette opération ne peut pas être annulée.

Il n'y a aucune autre demande de confirmation du processus.

7.5 Mode de réglage : information système

Menu Ecran / Touche Software: V1.00 Dato/Heure Hardware: V1.00 Language Réglages Système Information Système

Les informations produit apparaissent dans ce menu.

Transmission des données par USB

Les données mémorisées sur la carte SD peuvent être transmises à un ordinateur soit en utilisant le lecteur de cartes correspondant, soit via l'interface USB. Prière de consulter le manuel relatif au lecteur de cartes pour obtenir de plus amples informations sur la liaison entre l'ordinateur et l'adaptateur de carte ou le lecteur de cartes.

Fonction webcam

Sur un ordinateur, la caméra peut être utilisée comme webcam via l'interface USB-C.

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé de l'appareil. Stocker l'appareil à un endroit sec et propre.

Donnés techniques Ous réserve de modifications techniques. 24W36
Type de l'écran 5" Écran couleur	TFT
Résolution de l'écran d'affichage	1280 x 720 pixels
Résolution de l'image / la vidéo	1280 x 720 pixels
Format de l'image/de la vidéo	JPEG, MPEG-4
Mémoire Carte mémoire micro SD	jusqu'à 32 Go
Type de protection IP 54
Connexions USB du type C
Langue du menu DE, EN, ES, FR, IT, JA, NL, PT
Fonctions	Arrêt automatique, Rotation de l'image de 180°, Réflexion de l'image, Photo, Zoom numérique 1-2x, Horloge temps réel, Mémoire de masse USB, Enregistrement vidéo
Fonctionnement sur secteur oui
Alimentation électrique	Pack d'accus Li-ions 3,7V / 2,6AhBloc d'alimentation électrique 9V/CC / 2A
Durée de fonctionnement env. 5 h
Temps de charge env. 3 h
Conditions de travail	0°C ... 50°C, Humidité relative de l'air max. 80% RH, non condensante, Altitude de travail max. de 2000 m au-dessus du niveau moyen de la mer
Conditions de stockage	-10°C ... 70°C, Humidité relative de l'air max. 80% RH, non condensante
Dimensions (L x H x P) 310 mm x 210 mm x 140 mm x (fixation incluse)
Poids 956 g (pack d'accu inclus)
