VideoFlex HD Micro - Tarkastuskamera Laserliner - Ilmainen käyttöohje ja opas

Tuotetyyppi	Videotarkastuskamera
Merkki	Laserliner
Malli	VideoFlex HD Micro
Mitat (P x K x S)	310 x 210 x 140 mm (teline mukaan lukien)
Paino	956 g (akun kanssa)
Virtalähde	Li-ion-akku 3,7 V / 2,6 Ah + verkkolaite 9 V DC / 2 A
Käyttöaika	Noin 5 tuntia
Latausaika	Noin 3 tuntia
Näyttö	5 tuuman TFT-värinäyttö, resoluutio 1280 x 720 pikseliä
Kuvan/videoresoluutio	1280 x 720 pikseliä
Tiedostomuoto	JPEG (kuva), MPEG-4 (video)
Muistituki	micro SD -kortti enintään 32 Gt (ei sisälly)
Suojausluokka	IP54 (vain kamerapää)
Liitäntä	USB Type-C (lataus ja tiedonsiirto)
Päätoiminnot	Kuvan/videotallennus, digitaalinen zoom x1-x2, 180° kierto, peilaus, säädettävä LED-valaistus, verkkokameratoiminto, automaattinen sammutus
Huolto	Puhdista kevyesti kostealla liinalla; älä käytä liuottimia tai hankaavia aineita; irrota akku pitkäaikaista varastointia varten
Turvallisuusohjeet	Älä käytä vaarallisten jännitteiden lähellä; älä upota näyttöä; älä käytä lääketieteellisiin tutkimuksiin; vältä kosketusta kemikaalien tai liikkuvien osien kanssa
Varaosat ja korjattavuus	Vaihdettava akku (ota yhteyttä huoltoon); irrotettava micro SD -kortti; suosi korjausta tai lahjoitusta
Valikkielet	DE, EN, ES, FR, IT, JA, NL, PT
Valmistaja	Umarex GmbH & Co. KG - Laserliner, Saksa

Usein kysytyt kysymykset - VideoFlex HD Micro Laserliner

Kuinka ladata VideoFlex HD Micro -kameran akku?

Akku latautuu joko laitteeseen kytketyllä mukana toimitetulla 9 V verkkolaitteella tai akun ulkoisen USB-C-portin kautta tavallisella USB-C-sovittimella. Latauksen aikana LED on punainen; se muuttuu vihreäksi, kun lataus on valmis (tai sammuu mallista riippuen).

Kuinka asettaa micro SD -kortti?

Avaa laitteen kumikansi ja aseta micro SD -kortti sitä varten olevaan paikkaan (enintään 32 Gt). Varmista, että laite on sammutettu ennen kortin poistamista. Tallennus ei ole mahdollista ilman korttia.

Kuinka tallentaa video?

Tallennustilassa paina i-näppäintä vaihtaaksesi kuvan ja videon välillä (elokuva-kuvake). Suuntaa kamerapää ja paina sitten lyhyesti OK-näppäintä aloittaaksesi tallennuksen. Uusi OK-painallus pysäyttää tallennuksen ja tallentaa sen SD-kortille.

Kuinka kiertää näytettävää kuvaa?

Käytä c-näppäintä (180° kierto/peilaus) tallennustilassa. Jokainen painallus kääntää kuvaa 180° tai soveltaa peiliefektiä syklin mukaan: alkuperäinen kuva -> pystyheijastus -> 180° kierto -> vaakasuuntainen heijastus -> takaisin alkuperäiseen.

Kuinka poistaa kuvia tai videoita?

Siirry mediagalleriaan d-näppäimellä. Täyttötilassa paina b (poista) poistaaksesi tiedoston. Voit myös alustaa SD-kortin Järjestelmäasetukset-valikossa, mikä poistaa kaikki tiedot peruuttamattomasti.

Voiko kameraa käyttää veden alla?

Kamerapää on suojattu IP54-luokituksen mukaisesti, mikä tarkoittaa, että se kestää vesiroiskeita, mutta sitä ei saa upottaa. Näyttö ja perusyksikkö eivät saa joutua kosketuksiin nesteiden kanssa. Älä upota LCD-näyttöä veteen.

Mikä on akun käyttöaika?

Käyttöaika on noin 5 tuntia normaalikäytössä (LED-valaistuksesta ja olosuhteista riippuen). Täysi latausaika on noin 3 tuntia.

Kuinka asettaa päivämäärä ja kellonaika?

Asetustilassa valitse Päivämäärä/Aika. Käytä nuolinäppäimiä päivämäärän ja kellonajan säätämiseen, ja valitse, näkyykö aikaleima valokuvissa.

Kuinka päivittää laiteohjelmisto?

Järjestelmäasetukset-valikossa valitse Järjestelmän päivitys. Noudata näytön ohjeita. Yleensä päivitystiedosto on asetettava SD-kortille ja käynnistettävä toimenpide laitteesta.

Onko kamera yhteensopiva tietokoneen kanssa?

Kyllä, USB-C-portin kautta. Sitä voidaan käyttää verkkokamerana tai USB-massamuistina tiedostojen siirtämiseen PC:lle tai Macille. Tallennustilassa ei tarvita erityisiä ohjaimia.

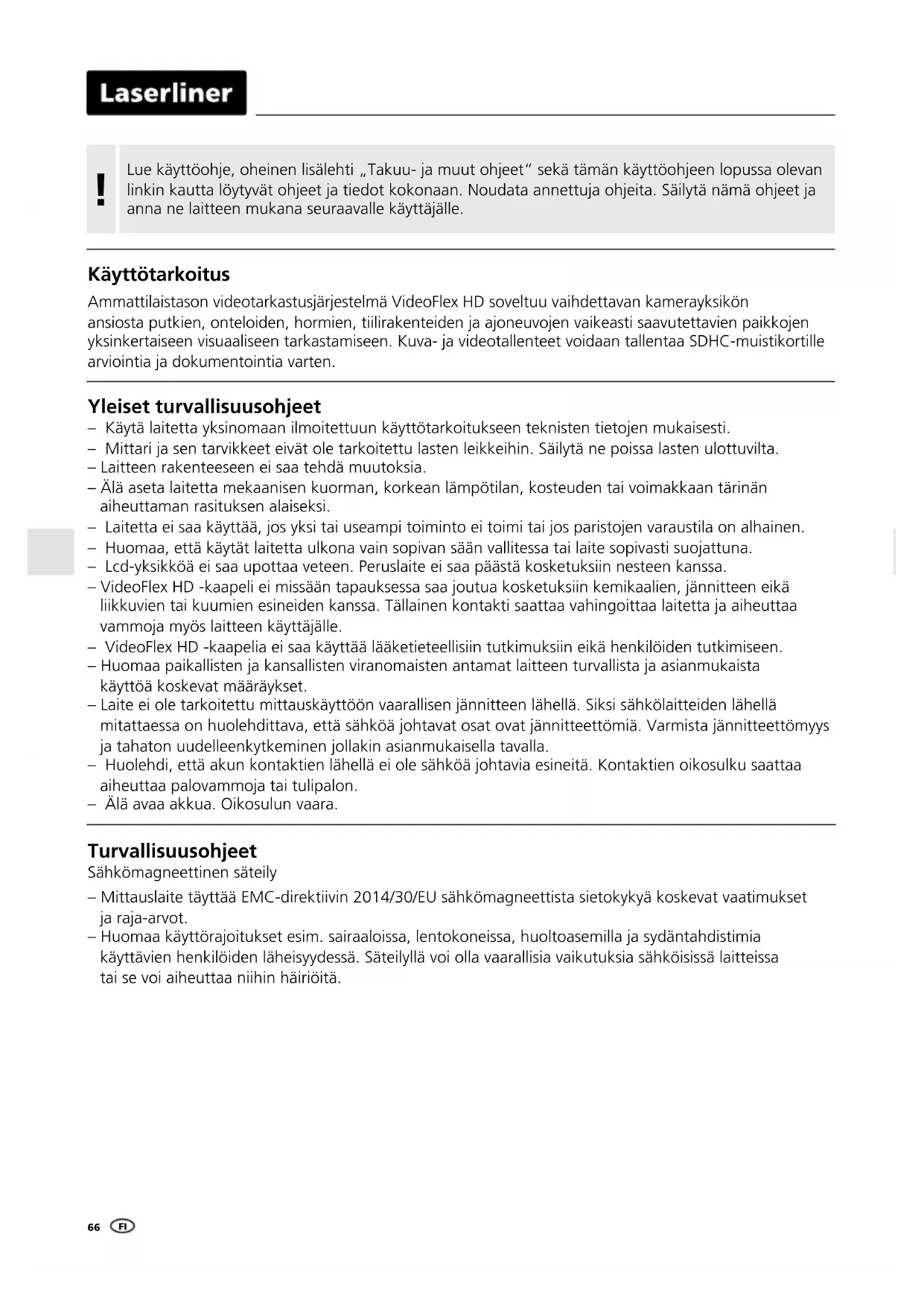

KÄYTTÖOHJE VideoFlex HD Micro Laserliner

Lue käyttöohje, oheinen lisälehti „Takuu- ja muut ohjeet“ sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne laitteen mukana seuraavalle käyttäjälle.

Käyttötarkoitus

Ammattilaistason videotarkastusjärjestelmä VideoFlex HD soveltuu vaihdettavan kamerayksikön ansiosta putkien, onteloiden, hormien, tiilirakenteiden ja ajoneuvojen vaikeasti saavutettavien paikkojen yksinkertaiseen visuaaliseen tarkastamiseen. Kuva- ja videotallenteet voidaan tallentaa SDHC-muistikortille arviointia ja dokumentointia varten.

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
  – Laitteen rakenteeseen ei saa tehdä muutoksia.
  – Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi.
• Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi tai jos paristojen varaustila on alhainen.
• Huomaa, että käytät laitetta ulkona vain sopivan sään vallitessa tai laite sopivasti suojattuna.
• Lcd-yksikköä ei saa upottaa veteen. Peruslaite ei saa päästä kosketuksiin nesteen kanssa.
  – VideoFlex HD -kaapeli ei missään tapauksessa saa joutua kosketuksiin kemikaalien, jännitteen eikä liikkuvien tai kuumien esineiden kanssa. Tällainen kontakti saattaa vahingoittaa laitetta ja aiheuttaa vammoja myös laitteen käyttäjälle.
• VideoFlex HD -kaapelia ei saa käyttää lääketieteellisiin tutkimuksiin eikä henkilöiden tutkimiseen.
  – Huomaa paikallisten ja kansallisten viranomaisten antamat laitteen turvallista ja asianmukaista käyttöä koskevat määräykset.
  – Laite ei ole tarkoitettu mittauskäyttöön vaarallisen jännitteen lähellä. Siksi sähkölaitteiden lähellä mitattaessa on huolehdittava, että sähköä johtavat osat ovat jännitteettömiä. Varmista jännitteettömyys ja tahaton uudelleenkytkeminen jollakin asianmukaisella tavalla.
• Huolehdi, että akun kontaktien lähellä ei ole sähköä johtavia esineitä. Kontaktien oikosulku saattaa aiheuttaa palovammoja tai tulipalon.
• Älä avaa akkua. Oikosulun vaara.

Turvallisuusohjeet

Sähkömagneettinen säteily

• Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot.
  – Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä.

1 2 3

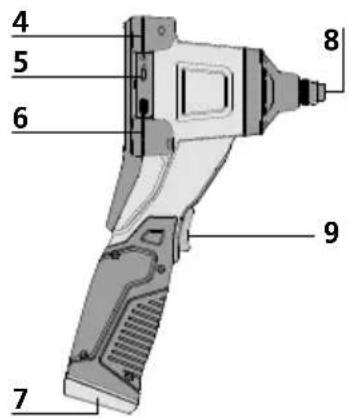

1 lc-näyttö
2 ON/OFF
3 Pikavalintanäppäimet
4 Laturin liitin
5 USB-C-liitäntä
6 Micro-SD-kortin paikka
7 Akkulokero
8 Liitäntä kamerayksikkö
9 Etupainike

4 5 6 7 8 9

a Keskeytys
b Tallenteiden poistaminen
c Kierto (180 °) / peilikuva
d Kuvagalleria
e Asetustila
f Zoomaus + / -
g Led-valo + / -

3 ESC a b c d e f g OK g i f h

h Aukaisin / nauhoitus / vahvistus
i Vaihto kuva / video

Käyttöönotto

3 Micro-SD -kortin asentaminen

Asenna Micro-SD-kortti avaamalla kumisuojus ja työntämällä kortti kuvan mukaisesti paikalleen. Taltiointi ei ole mahdollista ilman muistikorttia.

! Ennen mikro-SD-kortin poistamista laite on kytkettävä pois päältä.

4 Verkkolaitteen / litiumioniakkujen käsittely

• Akun voi ladata joko laitteessa mukana toimitettavalla 9 V:n virtalähteellä tai laitteesta erillään akun USB-C-liitännän kautta USB-C-virtalähteellä.
• Käytä verkkolaitetta / laturia vain sisätiloissa. Suojaa laite kosteudelta ja sateelta. Sähköiskun vaara.
• Lataa laitteen akku täyteen ennen käyttöä.
• Kytke verkkolaite/laturi sähköverkkoon ja laitteen akkuun. Käytä vain laitteen mukana toimitettavaa verkkolaitetta. Jos käytät muita verkkolaitteita, takuu raukeaa.
• Laitetta ladattaessa palaa ledi punaisena. Lataus on päättynyt, kun ledi palaa vihreänä.
• Kun akku latautuu, palaa ledi punaisena. Lataus on päättynyt, kun ledi sammuu.

USB-C ON-BATTERY PACK

Laitteen akku on vaihdettavissa. Ota yhteys paikalliseen laitetoimittajaan tai UMAREX-LASERLINER huolto-osastoon.

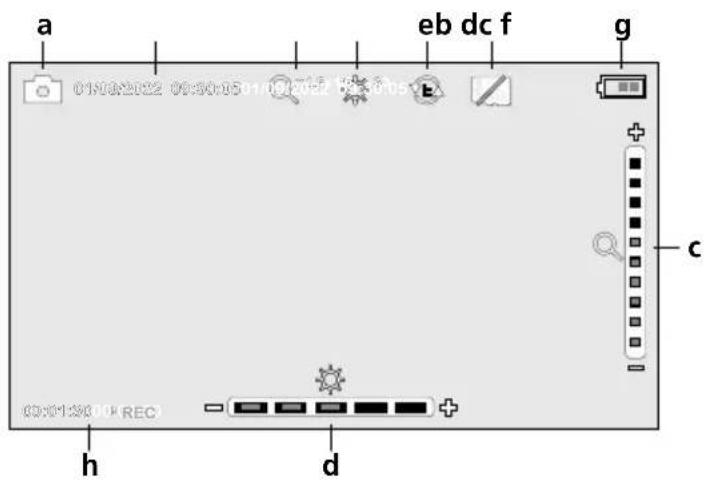

5.0 Nauhoitustila

a Kuvan / videoon tallentaminen
b Päivä / kellonaika
c Zoomaus
d Led-valo
e Kierto (180 °) / peilikuva
f Aseta SD-kortti
g Paristojen varaustila
h REC: Tallennus käynnissä

5.1 Nauhoitustila: Vaihto: kuva / video

01:08:2022 08:50:05:01/09/2022 08:30:05 01:08:2022 08:50:05:01/09/2022 08:30:05 00:01:30 REC

5.2 Nauhoitustila: Kuvien / videon nauhoittaminen

01/04/2022 00:50:05 11:07:31 01:31:05

Suorista kaapeli ja vie kamerapää haluamaasi kohteeseen. Käytä led-valoa apuna, jos valoa ei ole muuten riittävästi. Zoomaa lähemmäksi, jos kohde on kaukana tai pieni. Manuaalisella kuvan kiertotoiminnolla kuvaa voidaan kiertää näytöllä 180°. Napauta OK-näppäintä.

Kamera ottaa kuvan tai videota ja tallentaa sen SD-kortille. Lopeta nauhoitus näppäintä uudelleen painamalla.

5.3 Nauhoitustila: Led-valo

01/06/2022 09:30:05 11:00/2022 09:30:05 +

1x = 20%

2x = 40%

3x = 60%

4x = 80%

5x = 100%

5.4 Nauhoitustila: Zoomaus

01/02/2022 09:30:05 11:00:3022 07:30:05 +

1x = 110%

2x = 120%

3x = 130%

4x = 140%

5x = 150%

6x = 160%

7x = 170%

8x = 180%

9x = 190%

10x = 200%

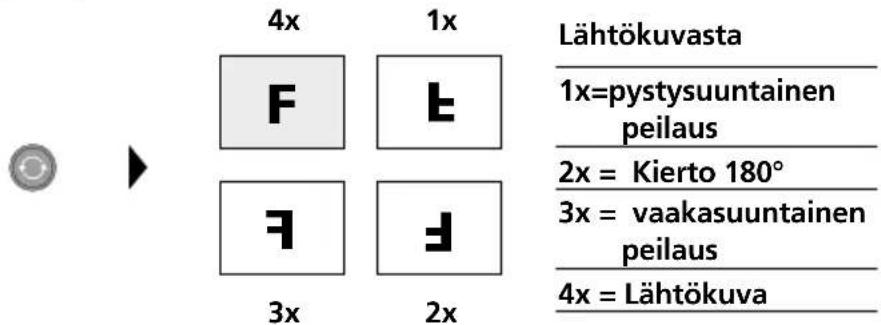

5.5 Nauhoitustila: Kuvan kierto / Peilikuva

4x 1x F E 3x 2x Lähtökuvasta 1x=pystysuuntainen peilaus 2x = Kierto 180° 3x = vaakasuuntainen peilaus 4x = Lähtökuva

Laserliner

6.0 Toistotila: Kuvien ja videoiden katselu

Kuvagalleria 001/021 01/09/2022 09:30:05

Avaa galleria napauttamalla näppäintä d. Napauttamalla OK näet valitsemasi kuvan tai videon täysikokoisena. Siirry eteen- ja taaksepäin nuolinäppäimillä, sekä galleriassa että täysikokoisia kuvia katseltaessa. Lopeta kuvien katselutoiminto napauttamalla uudelleen näppäintä a.

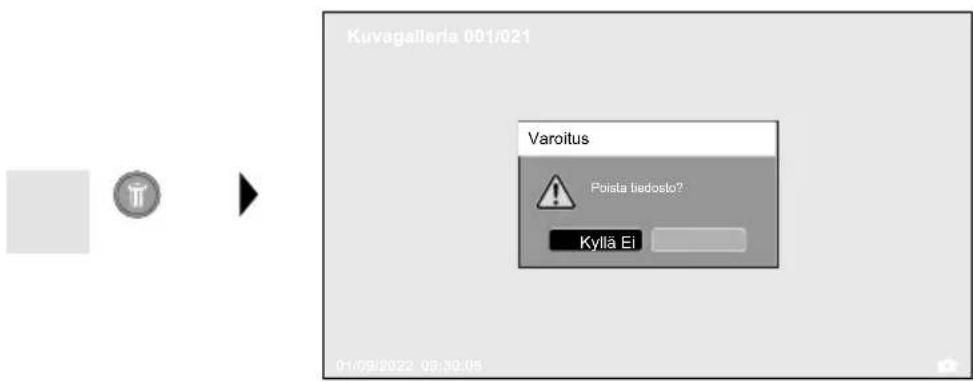

6.1 Toistotila: Tallenteen poistaminen

Kuvagalleria 001/021 Varoitus Poista liedoslo? Kyllä Ei 01/09/2022 08:30:05

Tallenteita voi poistaa koko näytön tilassa ja gallerianäkymässä. Toimintoa ei voi peruuttaa. Voit poistaa kaikki tiedostot ja kansiot alustamalla tallennusvälineen. Ks. kohta „7.4 Järjestelmäasetukset“.

6.2 Toistotila: Toisto

Pysäytä toisto „a“-näppäimellä.

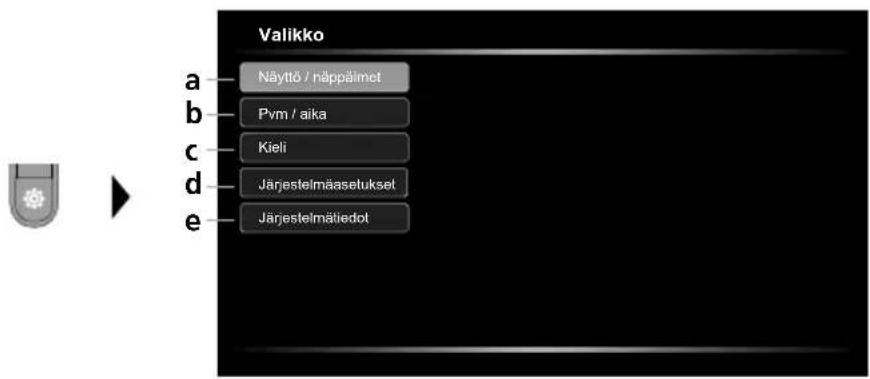

7.0 Asetustila

Valikko a—Näyttö / näppälmet b—Pvm / aika c—Kieli d—Järjestelmäasetukset e—Järjestelmätiedot

a Näytön kirkkauden säätäminen / etunäppäimen konfigurointi
b Päiväyksen ja kellonajan asettaminen
c Kielen vaihtaminen (EN, DE, JP, FR, IT, PT, ES, NL)
d Järjestelmäasetukset
e Laiteohjelmiston/laitteiston versio

Palaa takaisin tallennustilaan painamalla ESC-näppäintä useita kertoja.

7.1 Asetustila: Näyttö / näppäimet

Valikko Näyttö / näppäimet Pvm / aika Kieli Järjestelmäsetukset Järjestelmätiedot Etupainike Näytön kirkkaus

Etunäppäimelle voi asettaa seuraavat toiminnot: Kuva / video, kuvan kierto, valaistus ja zoomaus. Oletusasetus on kuva/video. Näytön kirkkautta voi säätää kolmiportaisesti.

7.2 Asetustila: Pvm / aika

Valikko Näyttö / näppäimet Pym / aika Kieli Järjestelmäasetukset Järjestelmätstedot Aikaleima Asetukset

Tässä voit valita, näkyykö tallenteessa aikaleima. Ajan ja päivämäärän voi asettaa nuolinäppäimillä.

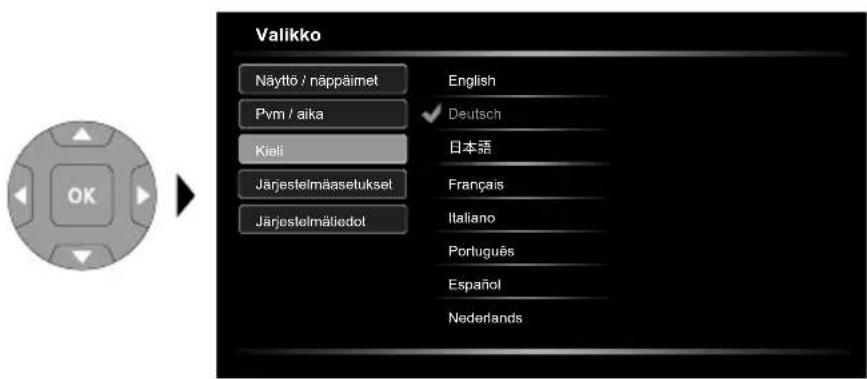

7.3 Asetustila: Kielen vaihtaminen (EN, DE, JP, FR, IT, PT, ES, NL)

Valikko Näyttö / näppäimet Pym / aika Kieli Järjestelmäasetukset Järjestelmätledot English ✓ Deutsch 日本語 Français Italiano Português Español Nederlands

Tässä valikossa asetetaan haluttu kieli.

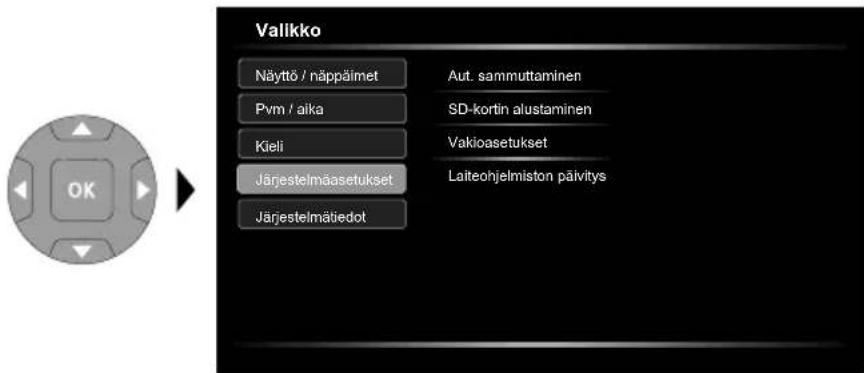

7.4 Asetustila: Järjestelmäasetukset

Valikko Näyttö / näppäimet Aut. sammuttaminen Pvm / aika SD-kortin alustaminen Kieli Vakioasetukset Järjestelmäasetukset Laiteohjelmiston päivitys Järjestelmätiedot

Kaikki SD-kortit tiedot poistetaan. Toimintoa ei voi peruuttaa. Tietojen poistamista ei erikseen pyydetä vahvistamaan.

7.5 Asetustila: Järjestelmätiedot

Valikko Näyttö / näppälimet Pvm / aika Kell Järjestelmäasetukset Järjestelmätedot Software: V1.00 Hardware: V1.00

Tässä valikossa luetellaan tuotetiedot.

USB-tiedonsiirto

Voit siirtää SD-kortille tallennetut tiedostot tietokoneelle joko kortinlukijan kautta tai suoraan USB-liitännän kautta. Kortinlukijan käyttöohjeessa on lisätietoja siitä, miten yhdistät kortinlukijan tietokoneeseesi.

Webcam-toiminto

Kameraa voi käyttää tietokoneen nettikamerana USB-C-liitännän kautta.

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia.

Ota paristo(t) pois laitteesta pitkän säilytyksen ajaksi. Säilytä laite puhtaassa ja kuivassa paikassa.

Tekniset tiedot		Oikeus teknisiin muutoksiin pidätetään. 24W36
Näyttö 5" TFT värinäyttö
Näytön tarkkuus 1280 x 720 pikseliä
Kuvan / videoon tarkkuus 1280 x 720 pikseliä
Kuvan /videon tiedostomuoto	JPEG, MPEG-4
Muisti MicroSD-muistikortti, maks. 32 GB
Suojausluokka	IP 54
Liitännät USB tyyppi C
Valikkokieli DE, EN, ES, FR, IT, JA, NL, PT
Toiminnot	Automaattinen virrankatkaisu, Kuvan kierto 180°, Kuvan peilaus, Kuvatallenne, Digitaalinen zoom 1-2x, Tosiaikakello, USB-massamuistilaite, Videotallenne
Verkkokäyttö joo
Virtalähde	Li-lon-akkupaketti 7,4V / 2,6Ah / 19,24WhVerkkolaite 9V/DC / 2A
Käyttöaika n. 5 h
Ladezeit n. 3 h
Käyttöympäristö	0°C ... 50°C, Ilmankosteus maks. 80% RH, ei kondensoituva, Asennuskorkeus maks. 2000 m merenpinnasta
Varastointiolosuhteet -10°C ... 70°C, Ilmankosteus maks. 80% RH, ei kondensoituva
Mitat (L x K x S) 310 x 210 x 140 mm (sis. pidikettä)
Paino 956 g (sis. akkupaketti)

EU- ja UK-määräykset ja hävittäminen

Laite täyttää kaikki EU:n alueella ja UK:ssa tapahtuvaa vapaata tavaranvaihtoa koskevat standardit. Tämä tuote, lisävarusteet ja pakkaukset mukaan lukien, on sähkölaite, joka eurooppaöaisten ja UK:n sähkö- ja elektroniikkaromua, akkuja ja pakkauksia koskevien direktiivien mukaisesti on kierrätettävä ympäristöstävällisellä tavalla arvokkaiden raaka-aineiden talteenottamiseksi.

Lisätietoja, turvallisuus- yms. ohjeita:
