VideoFlex HD Micro - Inspectiecamera Laserliner - Gratis gebruiksaanwijzing en handleiding

Producttype	Video-inspectiecamera
Merk	Laserliner
Model	VideoFlex HD Micro
Afmetingen (L x H x D)	310 x 210 x 140 mm (inclusief houder)
Gewicht	956 g (met batterij)
Voeding	Li-ion-accu 3,7 V / 2,6 Ah + netadapter 9 V DC / 2 A
Batterijduur	Ongeveer 5 uur
Laadtijd	Ongeveer 3 uur
Scherm	5-inch TFT-kleurenscherm, resolutie 1280 x 720 pixels
Resolutie foto/video	1280 x 720 pixels
Bestandsformaat	JPEG (foto), MPEG-4 (video)
Geheugenondersteuning	Micro SD-kaart tot 32 GB (niet inbegrepen)
Beschermingsgraad	IP54 (alleen camerakop)
Aansluitingen	USB Type-C (laden en gegevensoverdracht)
Belangrijkste functies	Foto/video-opname, digitale zoom x1-x2, 180° rotatie, spiegeling, instelbare LED-verlichting, webcamfunctie, automatische uitschakeling
Onderhoud	Reinigen met een licht vochtige doek; geen oplosmiddelen of schurende middelen gebruiken; accu verwijderen bij langdurige opslag
Veiligheidsinstructies	Niet gebruiken in de buurt van gevaarlijke spanningen; scherm niet onderdompelen; niet gebruiken voor medische onderzoeken; contact met chemicaliën of bewegende delen vermijden
Reserveonderdelen en repareerbaarheid	Vervangbare accu (neem contact op met klantenservice); verwijderbare micro SD-kaart; geef de voorkeur aan reparatie of donatie
Menutalen	DE, EN, ES, FR, IT, JA, NL, PT
Fabrikant	Umarex GmbH & Co. KG - Laserliner, Duitsland

Veelgestelde vragen - VideoFlex HD Micro Laserliner

Hoe laad ik de accu van de VideoFlex HD Micro op?

De accu kan worden opgeladen via de meegeleverde 9 V-netadapter die op het apparaat wordt aangesloten, of via de externe USB-C-poort van de accu met een standaard USB-C-adapter. Tijdens het laden is de LED rood; deze wordt groen wanneer het opladen is voltooid (of gaat uit, afhankelijk van het model).

Hoe plaats ik een micro SD-kaart?

Open het rubberen deksel op het apparaat en plaats de micro SD-kaart in de daarvoor bestemde sleuf (tot 32 GB). Zorg ervoor dat het apparaat is uitgeschakeld voordat u de kaart verwijdert. Zonder kaart is er geen opname mogelijk.

Hoe neem ik een video op?

In de opnamemodus drukt u op de i-toets om te schakelen tussen foto en video (filmicoon). Richt de camerakop en druk kort op de OK-toets om de opname te starten. Nogmaals op OK drukken stopt de opname en slaat deze op de SD-kaart op.

Hoe draai ik het weergegeven beeld?

Gebruik de c-toets (180° rotatie/spiegeling) in de opnamemodus. Elke druk draait het beeld 180° of past een spiegeleffect toe volgens de cyclus: oorspronkelijk beeld -> verticale spiegeling -> 180° rotatie -> horizontale spiegeling -> terug naar oorspronkelijk.

Hoe verwijder ik foto's of video's?

Ga naar de mediagalerij via de d-toets. In de volledige-schermmodus drukt u op b (wissen) om het bestand te verwijderen. U kunt ook de SD-kaart formatteren in het menu Systeeminstellingen, waardoor alle gegevens onomkeerbaar worden gewist.

Kan de camera onder water worden gebruikt?

De camerakop is beschermd met IP54, wat betekent dat hij bestand is tegen waterspatten maar niet mag worden ondergedompeld. Het scherm en de basiseenheid mogen niet in contact komen met vloeistoffen. Dompel het LCD-scherm niet onder in water.

Wat is de batterijduur?

De batterijduur is ongeveer 5 uur bij normaal gebruik (afhankelijk van LED-verlichting en omstandigheden). De volledige laadtijd is ongeveer 3 uur.

Hoe stel ik de datum en tijd in?

Selecteer in de instellingsmodus Datum/Tijd. Gebruik de pijltjestoetsen om de datum en tijd aan te passen en kies of de tijdstempel op de foto's moet verschijnen.

Hoe werk ik de firmware bij?

Selecteer in het menu Systeeminstellingen Systeemupdate. Volg de instructies op het scherm. Meestal moet u het updatebestand op de SD-kaart plaatsen en de procedure vanaf het apparaat starten.

Is de camera compatibel met een computer?

Ja, via de USB-C-poort. Het kan worden gebruikt als webcam of als USB-massageheugen om bestanden over te zetten naar een pc of Mac. Voor de opslagmodus is geen specifieke stuursoftware nodig.

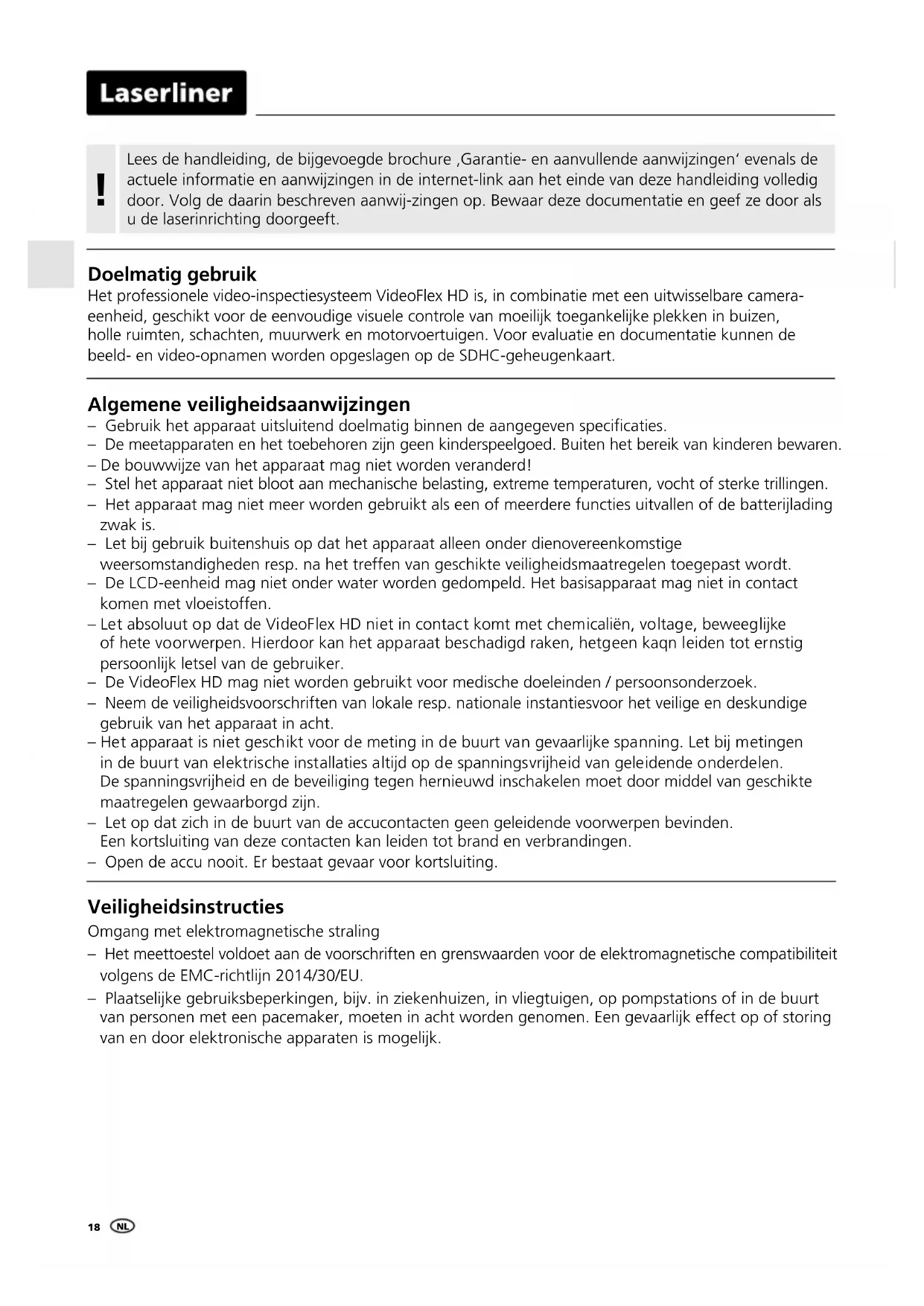

GEBRUIKSAANWIJZING VideoFlex HD Micro Laserliner

Lees de handleiding, de bijgevoegde brochure „Garantie- en aanvullende aanwijzingen“ evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

Doelmatig gebruik

Het professionele video-inspectiesysteem VideoFlex HD is, in combinatie met een uitwisselbare camera-eenheid, geschikt voor de eenvoudige visuele controle van moeilijk toegankelijke plekken in buizen, holle ruimten, schachten, muurwerk en motorvoertuigen. Voor evaluatie en documentatie kunnen de beeld- en video-opnamen worden opgeslagen op de SDHC-geheugenkaart.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• De bouwwijze van het apparaat mag niet worden veranderd!
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.
• Let bij gebruik buitenshuis op dat het apparaat alleen onder dienovereenkomstige weersomstandigheden resp. na het treffen van geschikte veiligheidsmaatregelen toegepast wordt.
• De LCD-eenheid mag niet onder water worden gedompeld. Het basisapparaat mag niet in contact komen met vloeistoffen.
• Let absoluut op dat de VideoFlex HD niet in contact komt met chemicaliën, voltage, beweeglijke of hete voorwerpen. Hierdoor kan het apparaat beschadigd raken, hetgeen kaqn leiden tot ernstig persoonlijk letsel van de gebruiker.
• De VideoFlex HD mag niet worden gebruikt voor medische doeleinden / persoonsonderzoek.
• Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoor het veilige en deskundige gebruik van het apparaat in acht.
• Het apparaat is niet geschikt voor de meting in de buurt van gevaarlijke spanning. Let bij metingen in de buurt van elektrische installaties altijd op de spanningsvrijheid van geleidende onderdelen. De spanningsvrijheid en de beveiliging tegen hernieuwd inschakelen moet door middel van geschikte maatregelen gewaarborgd zijn.
• Let op dat zich in de buurt van de accucontacten geen geleidende voorwerpen bevinden. Een kortsluiting van deze contacten kan leiden tot brand en verbrandingen.
• Open de accu nooit. Er bestaat gevaar voor kortsluiting.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

1 2 3

1 LC-display
2 ON/OFF
3 Directe toetsen

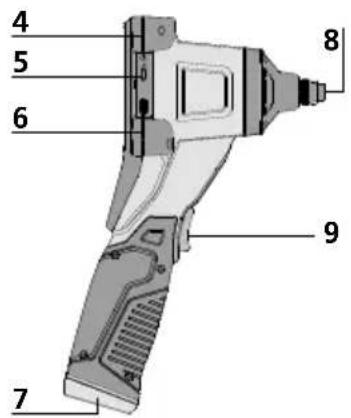

4 Oplaadcontactdoos
5 Interface USB type C
6 Steekplaats micro-SD-kaart
7 Accuvakje
8 Aansluiting camera-eenheid
9 Toets aan de voorzijde

4 5 6 7 8 9

a Annuleren
b Opnames wissen
c Rotatie 180 ° / Spiegeling
d Mediagalerij
e Instellingsmodus
f + / - zoom
g LED-verlichting + / -

3 ESC a b c d e f g OK g i f h

h Ontspanner / Opname / Bevestigen
i Omschakeling beeld / video

Ingebruikname

1 Aansluiting flexibele slang

3 Micro SD-kaart plaatsen

Om een micro SD-kaart te plaatsen opent u eerst de rubberen afdekking en plaatst dan de geheugenkaart volgens de afbeelding in de sleuf. Zonder geheugenmedium kunnen geen opnames worden gemaakt.

Alvorens de micro-SD kaart eruit te nemen moet het apparaat worden uitgeschakeld.

4 Gebruik netadapter / lithium-ionen-accu

• De accu kan in het apparaat met de bijgeleverde 9V-netadapter of extern met een standaard USB-C-netadapter via de in de accu geïntegreerde USB-C-bus worden opgeladen.
• De netadapter/het laadtoestel mag alleen in gesloten ruimten gebruikt en niet aan vocht of regen blootgesteld worden omdat anders gevaar voor elektrische schokken bestaat.
• Laad de accu/het apparaat vóór het gebruik van het apparaat volledig op.
• Sluit de netadapter/het laadtoestel aan op het stroomnet en de aansluitbus van het apparaat/accupak. Gebruik alléen de/het bijgevoegde netadapter/laadtoestel. Als u een verkeerd(e) netadapter/ laadtoestel gebruikt, komt de garantie te vervallen.
• Terwijl het apparaat geladen wordt, brandt de led rood. Het laadproces is afgesloten, zodra de led groen brandt.
• Terwijl de accu geladen wordt, brandt de led rood. Het laadproces is afgesloten, zodra de led groen brandt.

USB-C ON-BATTERY PACK

Het apparaat beschikt over een vervangbare accu. Neem hiervoor contact op met uw vakhandelaar of de serviceafdeling van UMAREX-LASERLINER.

5.0 Opnamemodus

a Opname beeld / video
b Actuele datum / tijd
c Zoom
d LED-verlichting
e Rotatie 180 ° / Spiegeling
f SD-kaart plaatsen
g Batterijstatus
h REC: opname loopt

5.1 Opnamemodus: Omschakeling beeld / video

01:08:02 08:00:50 09:2022 09:30:05 01:08:02 08:00:50 09:2022 09:30:05 00:01:50 REC

5.2 Opnamemodus: Foto- / video-opnames

01/04/2022 00:50:05 11:07:2022 01:30:05

Richt de camerakop aan het uiteinde van de flexibele slang en beweeg hem vervolgens naar de gewenste positie. Schakel de LED-verlichting in geval van slechte lichtomstandigheden in. U kunt kleine objecten of objecten op afstand dichterbij halen (zoomen). Het beeld op de monitor kan met behulp van de beeldrotatie 180° worden gedraaid. Druk kort op de OK-toets om het beeld of de video-opname op te nemen en op de SD-kaart op te slaan. Druk opnieuw op de toets om de opname te stoppen.

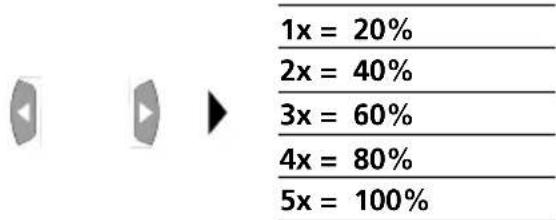

5.3 Opnamemodus: LED-verlichting

01/08/2022 09:30:05 11:00/2022 06:30:05 +

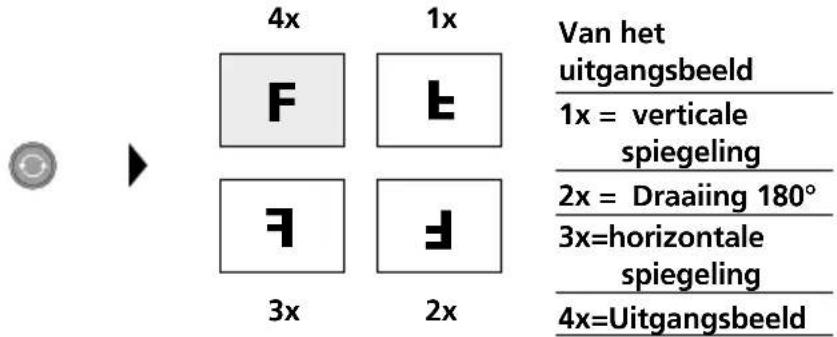

5.5 Opnamemodus: Beeldrotatie / Spiegeling

4x 1x Van het uitgangsbeeld 1x = verticale spiegeling 2x = Draaiing 180° 3x=horizontale spiegeling 4x=Uitgangsbeeld

Laserliner

6.0 Weergavemodus: Weergave van foto- / video-opnames

Mediagalerij 001/021 01/09/2022 09:30:05

Druk op de toets ,d' om de mediagalerij op te roepen. Bevestig met ,OK' om het geselecteerde beeld of de video op het volledige beeldscherm weer te geven. Met behulp van de pijltoetsen kunt u in de mediagalerij en in de volledige beeldschermweergave navigeren. Door indrukken van toets ,a' wordt de weergavemodus gesloten.

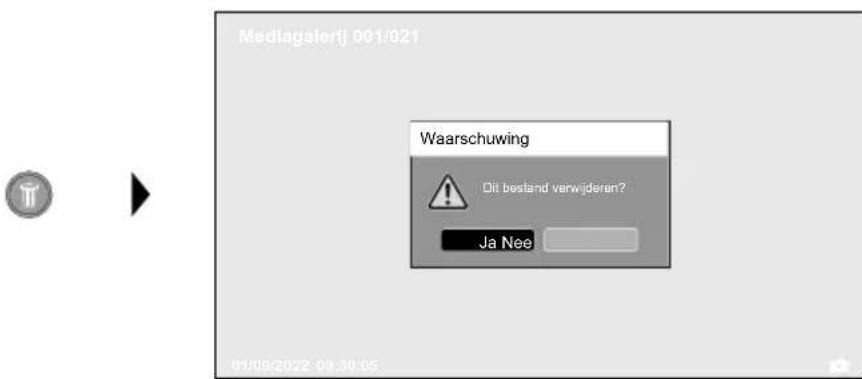

6.1 Weergavemodus: Opname wissen

Mediagalerij 001/021 Waarschuwing Dit bestand verwijderen? Ja Nee 01/08/2022 09:30:05

Opnames kunnen in het volledige scherm en in de galerijweergave worden gewist. Het wisproces kan niet ongedaan worden gemaakt. Via de formattering van de gegevensdrager kunnen alle bestanden en mappen worden gewist. Zie hiervoor punt „7.4 Instellingen“.

6.2 Weergavemodus: Weergave

Druk op de toets, a' om de weergave te stoppen.

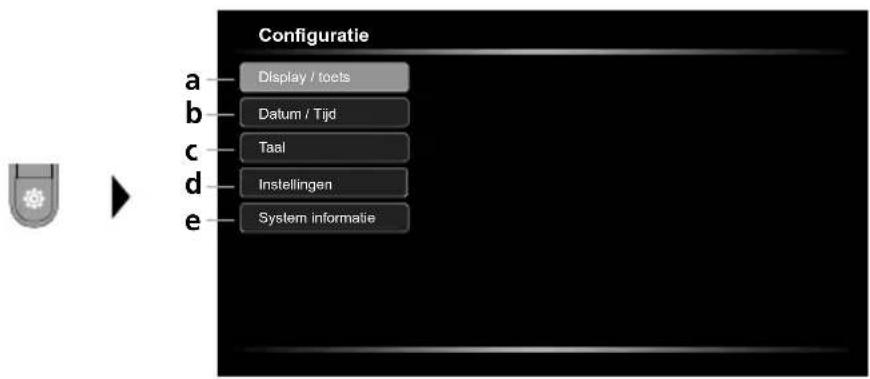

7.0 Instellingsmodus

Configuratie a——Display / toets b——Datum / Tijd c——Taal d——Instellingen e——System informatie

a Helderheid van het beeld- scherm instellen / Toets aan de voorzijde configureren
b Datum / tijd instellen
c Taal wijzigen (EN, DE, JP, FR, IT, PT, ES, NL)
d Systeem instellen
e Firm-/hardwareversie

!

Druk meerdere malen op de ESC-toets om weer naar de opnamemodus te schakelen.

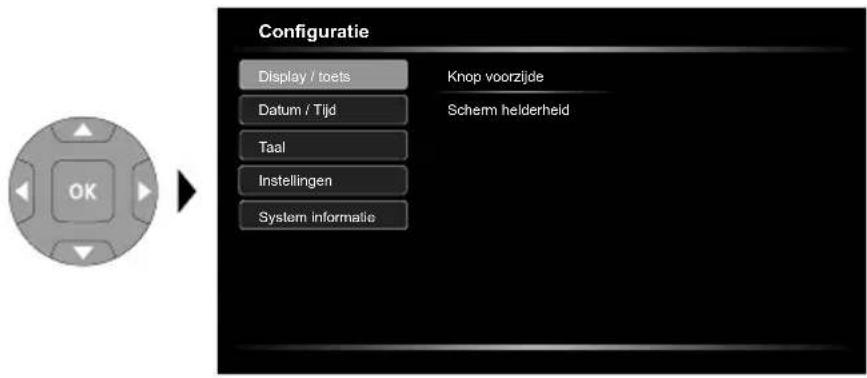

7.1 Instellingsmodus: Display / toets

Configuratie Display / toets Knop voorzijde Datum / Tijd Schem helderheid Taal Instellingen System informatie

Voor de toets aan de voorzijde kunnen de volgende functies worden ingesteld: beeld / video, beeldrotatie, verlichting en zoom. Beeld / video is vooringesteld. De helderheid van het beeldscherm kan in drie standen worden ingesteld.

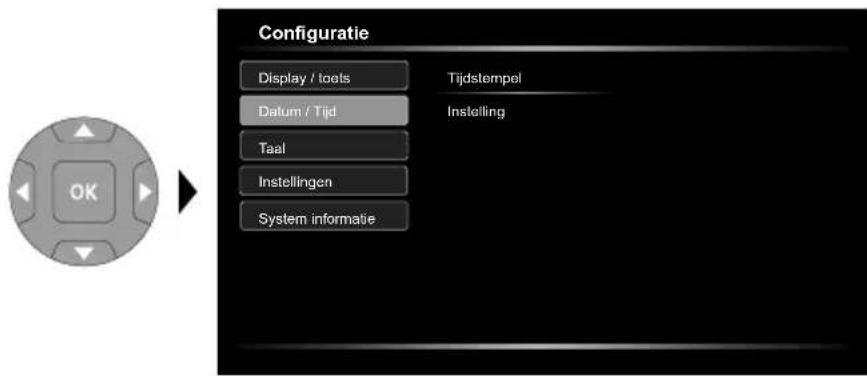

7.2 Instellingsmodus: Datum / Tijd

Configuratie Display / tools Tijdstempel Datum / Tijd Instelling Taal Instellingen System informatie

Hier kunt u instellen of een tijdstempel in de opnames moet worden opgenomen. De tijd en datum kunnen met de pijltjestoetsen worden ingesteld.

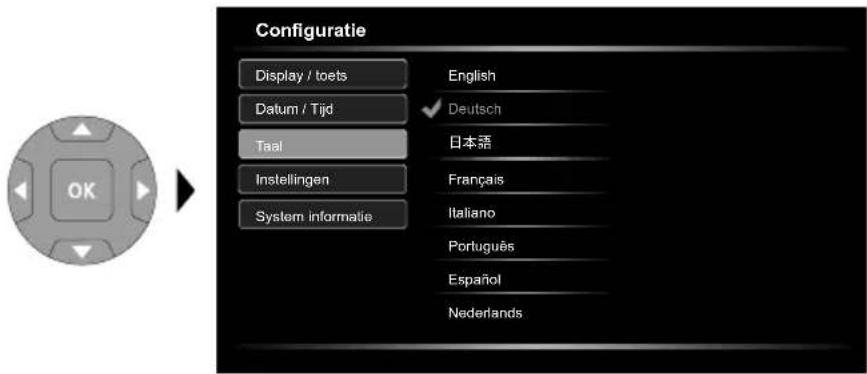

7.3 Instellingsmodus: Taal wijzigen (EN, DE, JP, FR, IT, PT, ES, NL)

Configuratie Display / toets Datum / Tijd Taal Instellingen System informatie English ✓ Deutsch 日本語 Français Italiano Português Español Nederlands

In dit menu kan de gewenste taal worden ingesteld.

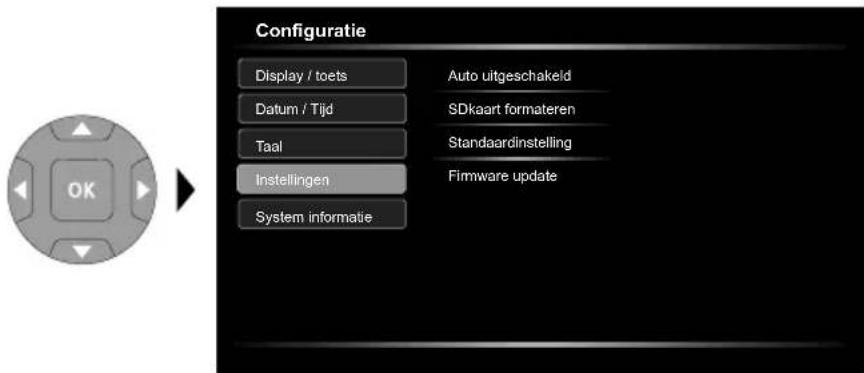

7.4 Instellingsmodus: Instellingen

Configuratie Display / toets Auto uitgeschakeld Datum / Tijd SDkaart formateren Taal Standaardinstelling Instellingen Firmware update System informatie

Alle gegevens op de SD-kaart worden gewist. Dit proces kan niet ongedaan worden gemaakt. Er volgt geen verder verzoek om het wisproces te bevestigen.

7.5 Instellingsmodus: System informatie

Configuratie Display / toets Software: V1.00 Datum / Tijd Hardware: V1.00 Taal Instellingen System informatie

In dit menu worden de productgegevens vermeld.

USB-gegevensoverdracht

De opgeslagen gegevens op de SD-kaart kunnen met een geschikte kaartlezer of direct via de USB-interface naar de pc worden overgedragen. Informatie over de verbinding tussen de computer en de kaartadapter resp. de kaartlezer vindt u in de gebruiksaanwijzing voor uw kaartlezer.

Webcam-functie

In combinatie met een computer kan de camera via de USB-C interface als webcam worden gebruikt.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Technische gegevens		Technische wijzigingen voorbehouden. 24W36
Beeldschermtype 5" TFT-kleurendisplay
Resolutie display 1280 x 720 pixel
Resolutie foto / video 1280 x 720 pixel
Fotoformaat / videoformaat JPEG, MPEG-4
Geheugen Micro-SD geheugenkaart tot 32 GB
Beschermingsklasse IP 54
Aansluitingen USB type C
Menutaal DE, EN, ES, FR, IT, JA, NL, PT
Functies	Automatisch uitschakelen, Beeldrotatie 180°, Beeldspiegeling, Beeldopname, Digitale zoom 1-2x, Real time klok, USB-massaopslagapparaat, Video-opname
Netvoeding ja
Voeding	Li-lon-accupak 3,7V / 2,6AhNetadapter 9V/DC / 2A
Bedrijfsduur ca. 5 uur
Laadtijd ca. 3 uur
Werkomstandigheden	0°C ... 50°C, Luchtvochtigheid max. 80% rH, niet-condenserend, Werkhoogte max. 2000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden -10°C ... 70°C, Luchtvochtigheid max. 80% rH, niet-condenserend
Afmetingen (B x H x D) 310 mm x 210 mm x 140 mm x (incl. houder)
Gewicht	956 g (incl. accupak)

EU- en UK-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU en met het UK.

Dit product, inclusief toebehoren en verpakking, is een elektrisch apparaat dat op een milieuvriendelijke manier moet worden gerecycled in overeenstemming met de Europese en Britse richtlijnen betreffende afgedankte elektrische en elektronische apparatuur, batterijen en verpakkingen, om waardevolle grondstoffen terug te winnen.

Verdere veiligheids- en aanvullende instructies onder:
