VideoFlex HD Micro - Inspektionskamera Laserliner - Kostenlose Bedienungsanleitung

Produkttyp	Videoinspektionskamera
Marke	Laserliner
Modell	VideoFlex HD Micro
Abmessungen (L x H x T)	310 x 210 x 140 mm (Ständer inklusive)
Gewicht	956 g (mit Akku)
Stromversorgung	Li-Ionen-Akku 3,7 V / 2,6 Ah + Netzadapter 9 V DC / 2 A
Akkulaufzeit	Ca. 5 Stunden
Ladezeit	Ca. 3 Stunden
Bildschirm	5 Zoll TFT-Farbbildschirm, Auflösung 1280 x 720 Pixel
Foto-/Videoauflösung	1280 x 720 Pixel
Dateiformat	JPEG (Foto), MPEG-4 (Video)
Speichermedium	microSD-Karte bis 32 GB (nicht im Lieferumfang)
Schutzart	IP54 (nur Kamerakopf)
Anschlüsse	USB Typ-C (Laden und Datenübertragung)
Hauptfunktionen	Foto-/Videoaufnahme, digitaler Zoom x1-x2, 180°-Drehung, Spiegelung, einstellbare LED-Beleuchtung, Webcam-Funktion, automatische Abschaltung
Pflege	Mit einem leicht feuchten Tuch reinigen; keine Lösungsmittel oder Scheuermittel verwenden; bei längerer Lagerung Akku entfernen
Sicherheitshinweise	Nicht in der Nähe gefährlicher Spannungen verwenden; Bildschirm nicht eintauchen; nicht für medizinische Untersuchungen verwenden; Kontakt mit Chemikalien oder beweglichen Teilen vermeiden
Ersatzteile und Reparierbarkeit	Austauschbarer Akku (Kundendienst kontaktieren); herausnehmbare microSD-Karte; Reparatur oder Spende bevorzugen
Menüsprachen	DE, EN, ES, FR, IT, JA, NL, PT
Hersteller	Umarex GmbH & Co. KG - Laserliner, Deutschland

Häufig gestellte Fragen - VideoFlex HD Micro Laserliner

Wie lade ich den Akku der VideoFlex HD Micro auf?

Der Akku wird entweder über den mitgelieferten 9-V-Netzadapter am Gerät oder über den externen USB-C-Anschluss des Akkus mit einem Standard-USB-C-Adapter aufgeladen. Während des Ladevorgangs leuchtet die LED rot; sie wechselt auf grün, wenn der Ladevorgang abgeschlossen ist (oder erlischt je nach Modell).

Wie lege ich eine microSD-Karte ein?

Öffnen Sie die Gummikappe am Gerät und legen Sie die microSD-Karte in den dafür vorgesehenen Steckplatz ein (bis 32 GB). Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie die Karte entfernen. Ohne Karte ist keine Aufnahme möglich.

Wie nehme ich ein Video auf?

Drücken Sie im Aufnahmemodus die Taste i, um zwischen Foto und Video umzuschalten (Filmsymbol). Richten Sie den Kamerakopf aus und drücken Sie kurz die Taste OK, um die Aufnahme zu starten. Ein erneuter Druck auf OK stoppt die Aufnahme und speichert sie auf der SD-Karte.

Wie drehe ich das angezeigte Bild?

Verwenden Sie die Taste c (180°-Drehung/Spiegelung) im Aufnahmemodus. Jeder Druck dreht das Bild um 180° oder wendet einen Spiegeleffekt an, je nach Zyklus: Ausgangsbild -> vertikale Spiegelung -> 180°-Drehung -> horizontale Spiegelung -> zurück zum Ausgangsbild.

Wie lösche ich Fotos oder Videos?

Rufen Sie die Medienbibliothek über die Taste d auf. Drücken Sie im Vollbildmodus die Taste b (Löschen), um die Datei zu löschen. Sie können die SD-Karte auch im Menü Systemeinstellungen formatieren, wodurch alle Daten unwiderruflich gelöscht werden.

Kann die Kamera unter Wasser verwendet werden?

Der Kamerakopf ist nach IP54 geschützt, d.h. er ist spritzwassergeschützt, darf aber nicht untergetaucht werden. Der Bildschirm und die Basiseinheit dürfen nicht mit Flüssigkeiten in Kontakt kommen. Tauchen Sie den LCD-Bildschirm nicht ins Wasser.

Wie lange hält der Akku?

Die Akkulaufzeit beträgt ca. 5 Stunden bei normalem Gebrauch (abhängig von der LED-Beleuchtung und den Bedingungen). Die vollständige Ladezeit beträgt ca. 3 Stunden.

Wie stelle ich Datum und Uhrzeit ein?

Wählen Sie im Einstellungsmodus Datum/Uhrzeit. Verwenden Sie die Pfeiltasten, um Datum und Uhrzeit einzustellen, und wählen Sie, ob der Zeitstempel auf den Aufnahmen erscheinen soll.

Wie aktualisiere ich die Firmware?

Wählen Sie im Menü Systemeinstellungen Systemupdate. Befolgen Sie die Anweisungen auf dem Bildschirm. In der Regel muss die Update-Datei auf die SD-Karte gelegt und der Vorgang vom Gerät aus gestartet werden.

Ist die Kamera mit einem Computer kompatibel?

Ja, über den USB-C-Anschluss. Sie kann als Webcam oder als USB-Massenspeicher verwendet werden, um Dateien auf einen PC oder Mac zu übertragen. Für den Speichermodus ist kein spezieller Treiber erforderlich.

BEDIENUNGSANLEITUNG VideoFlex HD Micro Laserliner

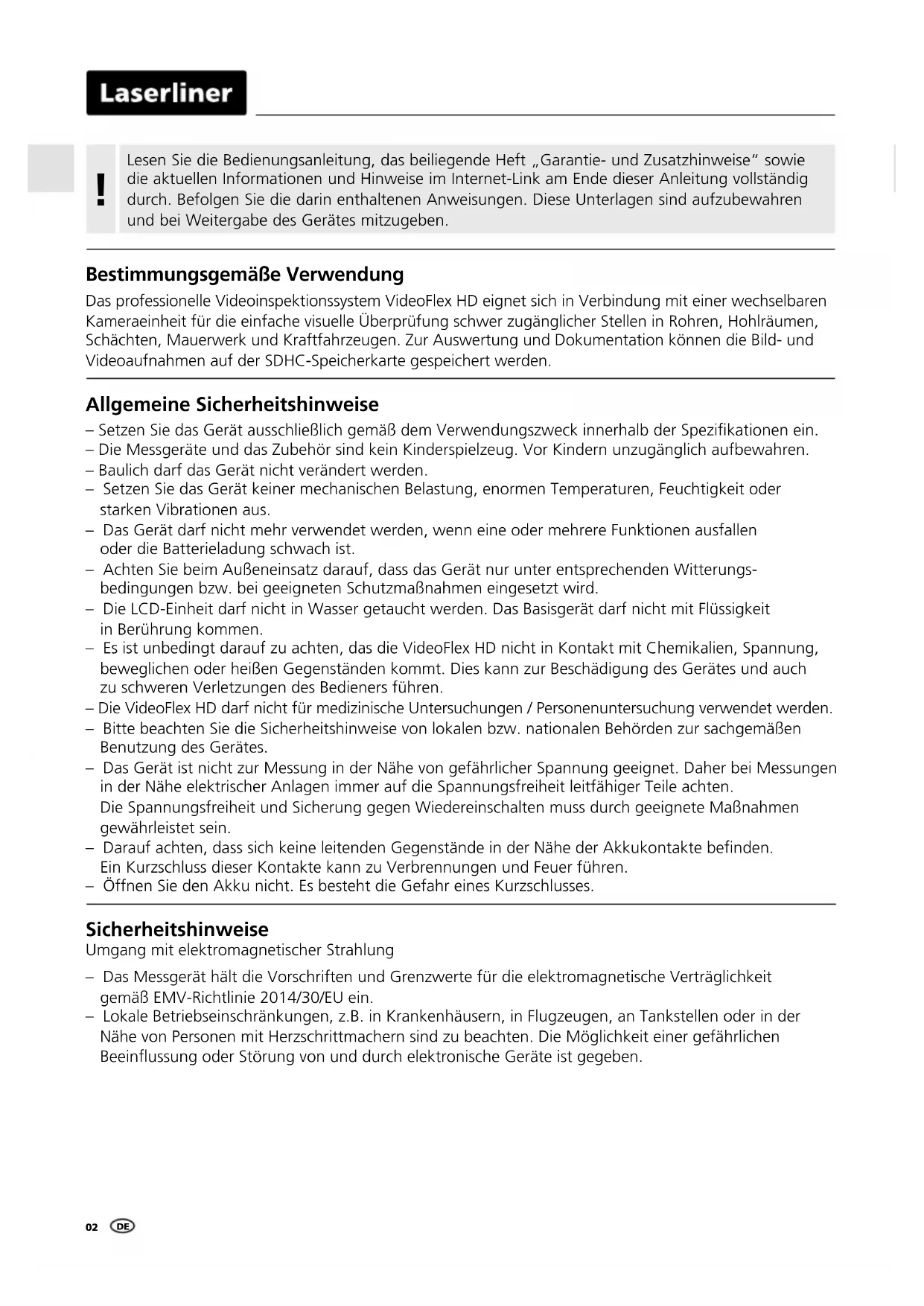

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen sind aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Bestimmungsgemäße Verwendung

Das professionelle Videoinspektionssystem VideoFlex HD eignet sich in Verbindung mit einer wechselbaren Kameraeinheit für die einfache visuelle Überprüfung schwer zugänglicher Stellen in Rohren, Hohlräumen, Schächten, Mauerwerk und Kraftfahrzeugen. Zur Auswertung und Dokumentation können die Bild- und Videoaufnahmen auf der SDHC-Speicherkarte gespeichert werden.

Allgemeine Sicherheitshinweise

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
– Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
– Baulich darf das Gerät nicht verändert werden.
- Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
- Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
- Achten Sie beim Außeneinsatz darauf, dass das Gerät nur unter entsprechenden Witterungsbedingungen bzw. bei geeigneten Schutzmaßnahmen eingesetzt wird.
- Die LCD-Einheit darf nicht in Wasser getaucht werden. Das Basisgerät darf nicht mit Flüssigkeit in Berührung kommen.
- Es ist unbedingt darauf zu achten, das die VideoFlex HD nicht in Kontakt mit Chemikalien, Spannung, beweglichen oder heißen Gegenständen kommt. Dies kann zur Beschädigung des Gerätes und auch zu schweren Verletzungen des Bedieners führen.
– Die VideoFlex HD darf nicht für medizinische Untersuchungen / Personenuntersuchung verwendet werden.
- Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäßen Benutzung des Gerätes.
- Das Gerät ist nicht zur Messung in der Nähe von gefährlicher Spannung geeignet. Daher bei Messungen in der Nähe elektrischer Anlagen immer auf die Spannungsfreiheit leitfähiger Teile achten. Die Spannungsfreiheit und Sicherung gegen Wiedereinschalten muss durch geeignete Maßnahmen gewährleistet sein.
- Darauf achten, dass sich keine leitenden Gegenstände in der Nähe der Akkukontakte befinden. Ein Kurzschluss dieser Kontakte kann zu Verbrennungen und Feuer führen.
- Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen oder in der Nähe von Personen mit Herzschrittmachern sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.

1 2 3

1 LC-Display
2 ON/OFF
3 Direkttasten

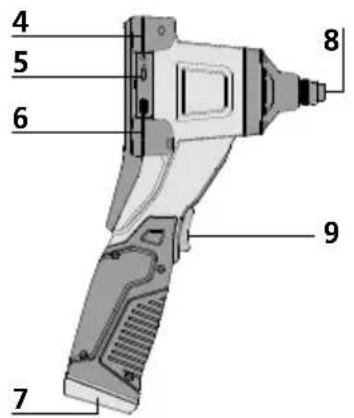

4 Ladebuchse
5 Schnittstelle USB Typ C
6 Steckplatz Micro-SD-Karte
7 Akkufach
8 Anschluss Kameraeinheit
9 Fronttaste

4 5 6 7 8 9

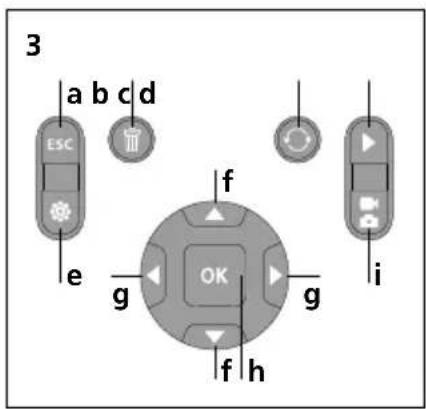

a Abbruch
b Aufnahmen löschen
c Rotation 180° / Spiegelung
d Mediengalerie
e Einstellungsmodus
f Zoom + / -
g LED-Beleuchtung + / -

3 ESC a b c d e f g OK g i f h

h Auslöser / Aufnahme / Bestätigen

i Umschaltung Bild / Video

Inbetriebnahme

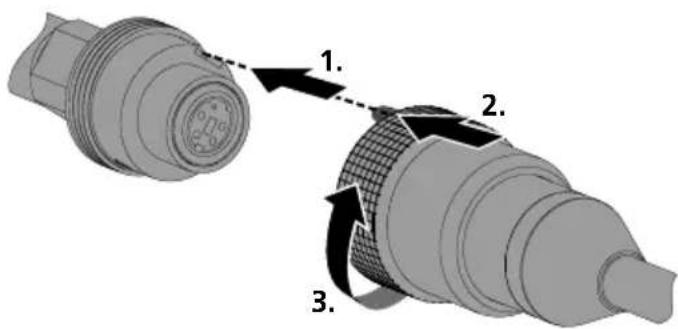

1 Anschluss Flexschlauch

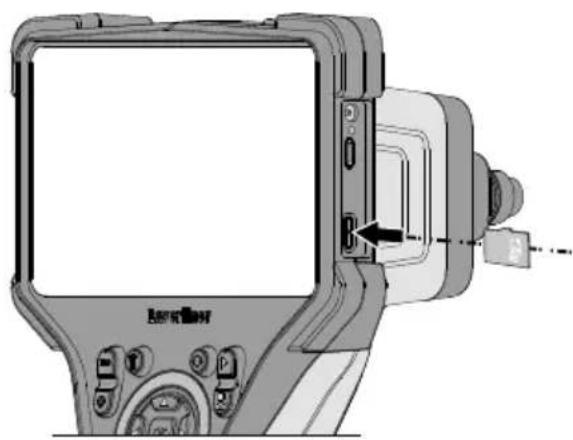

3 Micro-SD-Karte einlegen

Zum Einlegen einer Micro-SD-Karte zuerst die Gummiabdeckung öffnen und danach die Speicherkarte gemäß Abbildung einsetzen. Ohne Speichermedium sind keine Aufzeichnungen möglich.

Vor Entnahme der Micro-SD-Karte muss das Gerät ausgeschaltet werden.

4 Handhabung Netzteil / Lithium-Ionen Akku

- Der Akku kann im Gerät per beiliegenden 9V-Netzteil aufgeladen werden oder aber extern über die im Akku integrierte USB-C Buchse mit einem Standard USB-C Netzteil.

- Das Netz-/Ladegerät nur innerhalb geschlossener Räume verwenden, weder Feuchtigkeit noch Regen aussetzen, da ansonsten die Gefahr eines elektrischen Stromschlages besteht.

- Vor Einsatz des Gerätes, Gerät voll aufladen.

- Netz-/Ladegerät mit dem Stromnetz und der Anschlussbuchse des Gerätes verbinden. Bitte nur das beiliegende Netz-/Ladegerät benutzen. Wenn ein falsches Netz-/Ladegerät verwendet wird, erlischt die Garantie.

- Während das Gerät geladen wird, leuchtet die LED rot. Der Ladevorgang ist abgeschlossen, wenn die LED grün leuchtet.

- Während der Akku geladen wird, leuchtet die LED rot. Der Ladevorgang ist abgeschlossen, wenn die LED aus ist.

USB-C ON-BATTERY PACK

Das Gerät verfügt über einen austauschbaren Akku. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

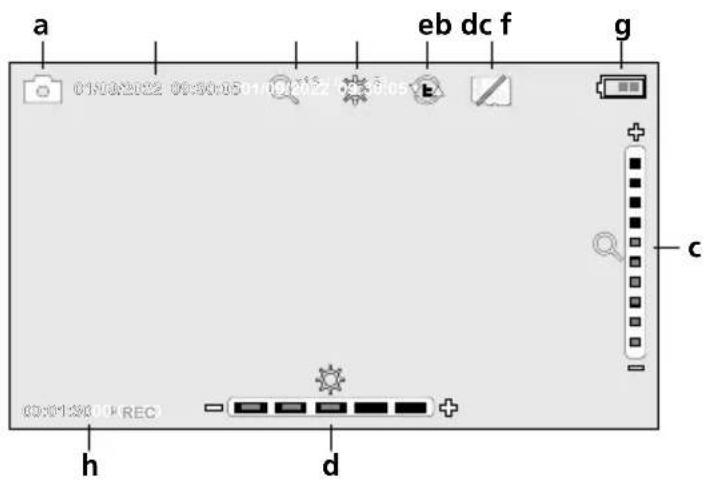

5.0 Aufnahmemodus

a Aufnahme Bild- / Video

b Aktuelles Datum / Uhrzeit

c Zoom

d LED-Beleuchtung

e Rotation 180° / Spiegelung

f SD-Karte einlegen

g Batteriestatus

h REC: Aufnahme läuft

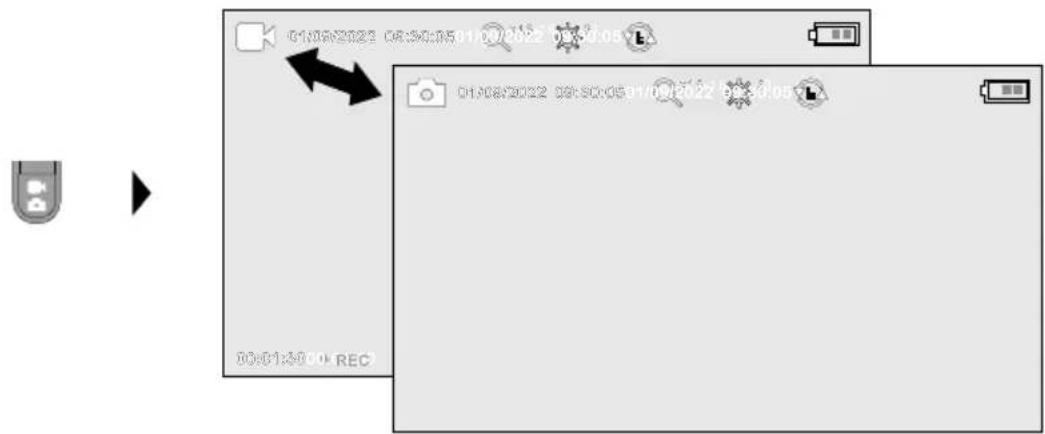

5.1 Aufnahmemodus: Umschaltung Aufnahme Bild / Video

01:08:2022 08:50:501/09/2022 9:30:05 01:08:2022 08:50:501/09/2022 9:30:05 00:01:30 REC

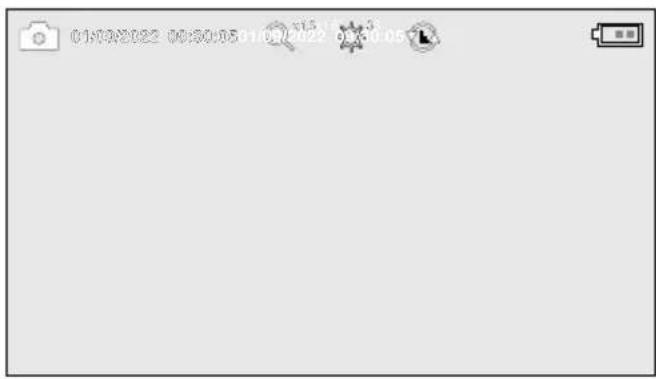

5.2 Aufnahmemodus: Bild-/Videoaufnahmen

01/04/2022 00:50:05 11:07:2022 01:30:05

Kamerakopf am Flexschlauch ausrichten und an die gewünschte Position führen. Bei schlechten Lichtverhältnissen LED-Beleuchtung einschalten. Weiter entfernte oder kleine Objekte heranzoomen. Durch die manuelle Bildrotation kann das Bild auf dem Monitor um 180° gedreht werden. Durch kurzes Betätigen der OK-Taste wird das Bild oder die Videoaufnahme aufgenommen und auf der SD-Karte gespeichert. Erneutes Drücken beendet die Aufnahme.

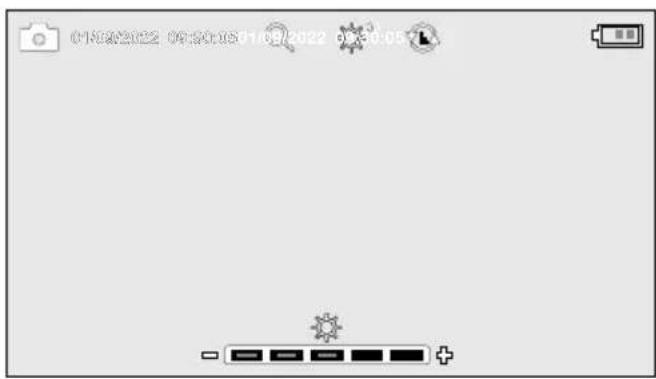

5.3 Aufnahmemodus: LED-Beleuchtung

01/08/2022 09:30:05 11:00/2022 01:30:05 +

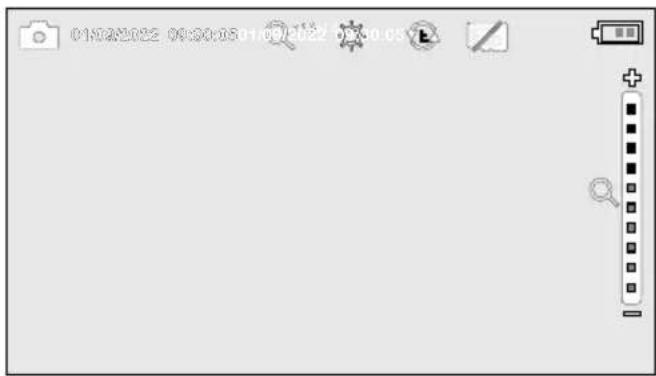

5.4 Aufnahmemodus: Zoom

01/02/2022 09:30:05 11:00:2022 07:30:05 +

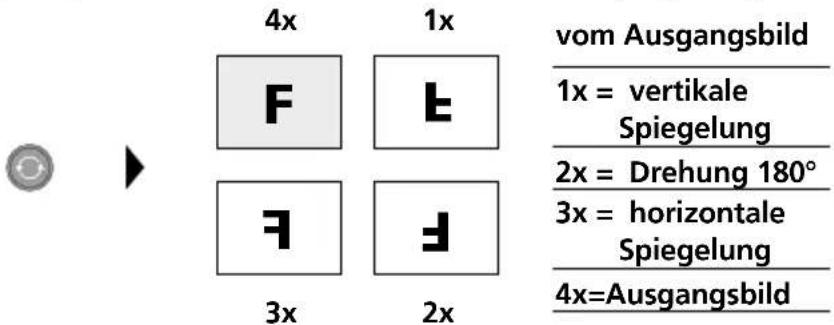

5.5 Aufnahmemodus: Bildrotation / Spiegelung

4x 1x vom Ausgangsbild 1x = vertikale Spiegelung 2x = Drehung 180° 3x = horizontale Spiegelung 4x=Ausgangsbild F E F F 3x 2x

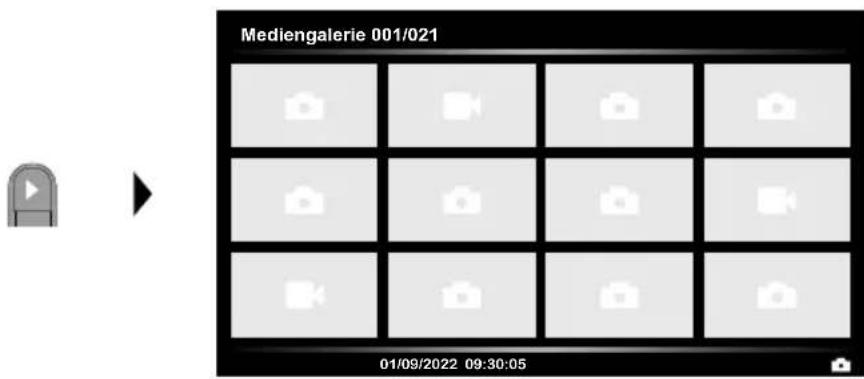

6.0 Wiedergabemodus: Wiedergabe von Bild-/Videoaufnahmen

Mediengalerie 001/021 01/09/2022 09:30:05

Durch Drücken der Taste „d“ wird die Mediengalerie aufgerufen. Bestätigen mit „OK“ zeigt das ausgewählte Bild oder Video im Vollbildmodus. Mit den Pfeiltasten kann in der Mediengalerie und im Vollbildmodus navigiert werden. Durch Drücken der Taste „a“ wird der Wiedergabemodus geschlossen.

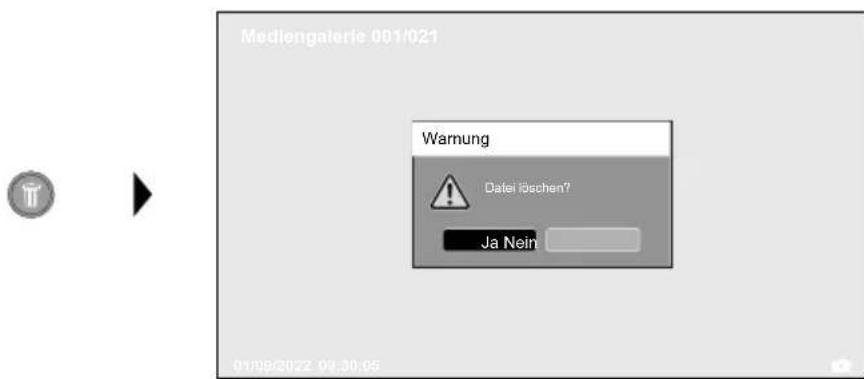

6.1 Wiedergabemodus: Aufnahme löschen

Mediengaterie 001/021 Warnung Datei löschen? Ja Nein 01/09/2022 09:30:05

Aufnahmen können im Vollbild und in der Galerieanischt gelöscht werden. Der Löschvorgang kann nicht widerrufen werden. Über die Formatierung des Datenträgers können alle Dateien und Ordner gelöscht werden. Siehe hierzu Punkt „7.4 System-einstellungen“.

6.2 Wiedergabemodus: Wiedergabe

Durch drücken der Taste „a“ wird die Wiedergabe gestoppt.

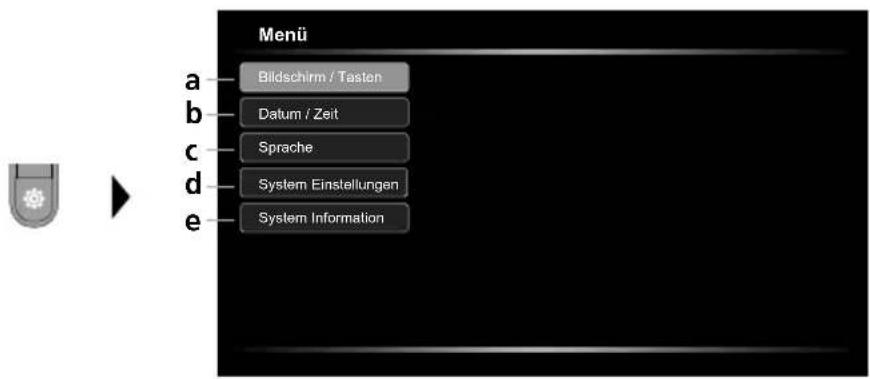

7.0 Einstellungsmodus

Menü a—Bildschirm / Tasten b—Datum / Zeit c—Sprache d—System Einstellungen e—System Information

a Bildschirmhelligkeit einstellen / Fronttaste konfigurieren
b Datum / Zeit einstellen
c Sprache ändern (EN, DE, JP, FR, IT, PT, ES, NL)
d System einstellen
e Firm-/Hardware-Version

Um wieder in den Aufnahmemodus zu gelangen, die Taste ESC mehrfach drücken.

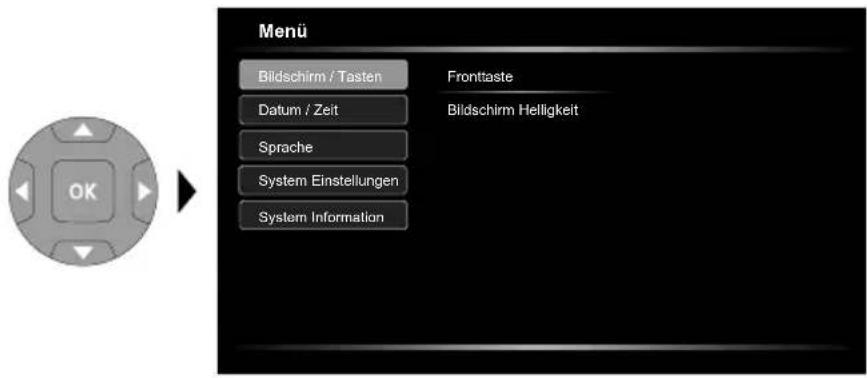

7.1 Einstellungsmodus: Bildschirm / Tasten

Menu Bildschirm / Tasten Fronttaste Datum / Zeit Bildschirm Helligkeit Sprache System Einstellungen System Information

Für die Fronttaste können folgende Funktionen eingestellt werden: Bild / Video, Bildrotation, Beleuchtung und Zoom. Voreingestellt ist Bild / Video. Die Bildschirmhelligkeit kann dreistufig eingestellt werden.

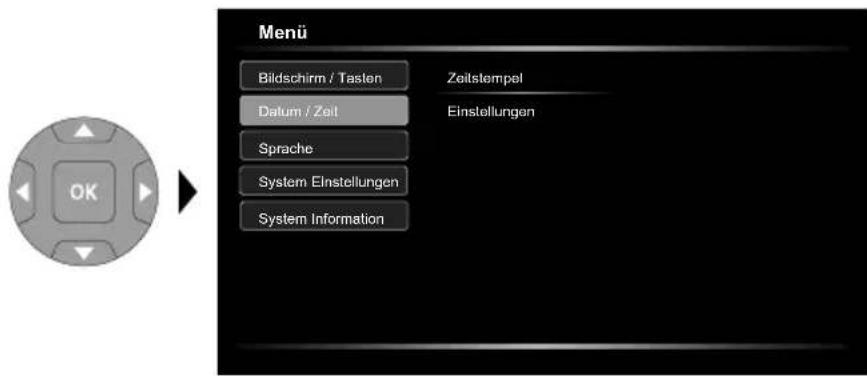

7.2 Einstellungsmodus: Datum / Zeit

Menu Bildschirm / Tasten Zeitstempel Datum / Zeit Einstellungen Sprache System Einstellungen System Information

Hier kann ausgewählt werden ob ein Zeitstempel in den Aufnahmen erscheinen soll. Die Zeit und das Datum können mit den Pfeiltasten eingestellt werden.

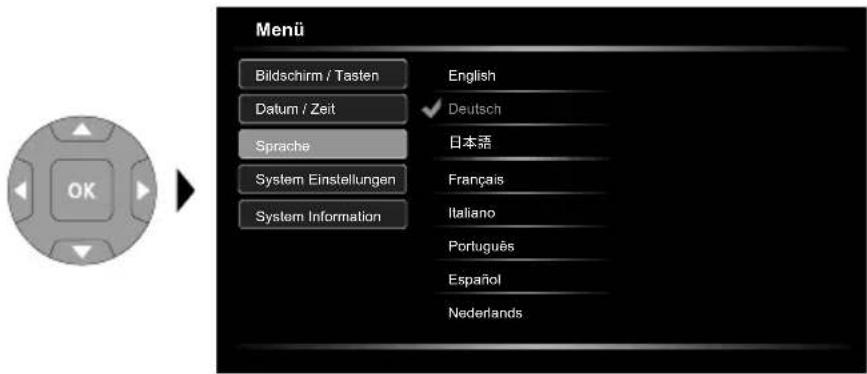

7.3 Einstellungsmodus: Sprache ändern (EN, DE, JP, FR, IT, PT, ES, NL)

Menu Bildschirm / Tasten Datum / Zeit Sprache System Einstellungen System Information English ✓ Deutsch 日本語 Français Italiano Português Español Nederlands

Die benötigte Sprache kann in diesem Menü eingestellt werden.

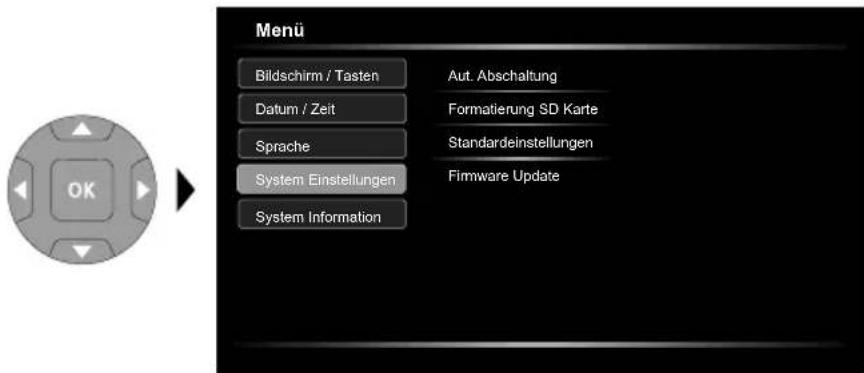

7.4 Einstellungsmodus: System Einstellungen

Menu Bildschirm / Tasten Aut. Abschaltung Datum / Zeit Formatierung SD Karte Sprache Standardeinstellungen System Einstellungen Firmware Update System Information

Alle Daten auf der SD-Karte werden gelöscht. Dieser Vorgang kann nicht widerrufen werden.

Es erfolgt keine weitere Abfrage zur Bestätigung des Vorganges.

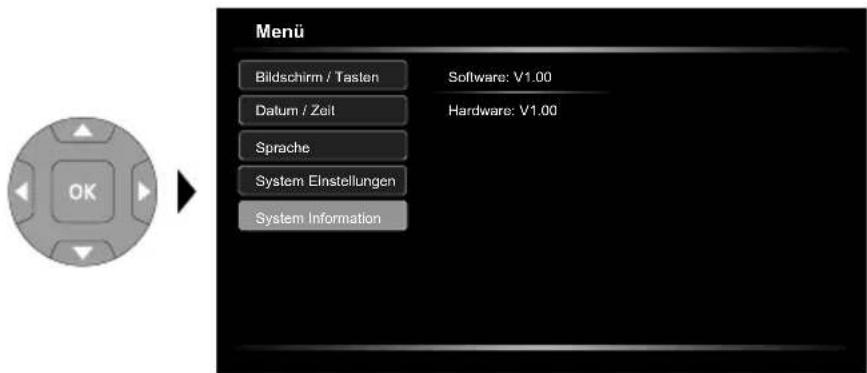

7.5 Einstellungsmodus: System Information

Menu Bildschirm / Tasten Software: V1.00 Datum / Zeit Hardware: V1.00 Sprache System Einstellungen System Information

Die Produktinformationen sind in diesem Menü aufgeführt.

USB-Datenübertragung

Die gespeicherten Daten auf der SD-Karte können entweder mit einem passenden Kartenlesegerät oder über die USB-Schnittstelle auf den PC übertragen werden. Informationen zur Verbindung zwischen Computer und Kartenadapter bzw. Kartenleser finden Sie im Handbuch zu Ihrem Kartenleser.

Webcam-Funktion

Die Kamera kann über die USB-C-Schnittstelle als Webcam mit einem Computer verwendet werden.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten Technische Änderungen vorbehalten. 24W36
Bildschirmtyp 5" TFT-Farbdisplay
Auflösung Display 1280 x 720 Pixel
Auflösung Bild / Video 1280 x 720 Pixel
Bildformat / Videoformat JPEG, MPEG-4
Speicher Micro-SD Speicherkarte bis 32 GB
Schutzart IP 54
Anschlüsse USB Typ C
Menüsprache DE, EN, ES, FR, IT, JA, NL, PT
Funktionen	Automatische Abschaltung, Bildrotation 180°, Bildspiegelung,Bildaufnahme, Digitaler Zoom 1-2x, Echtzeituhr, USB-Massenspeicher, Videoaufzeichnung
Netzbetrieb Ja
Stromversorgung	Li-Ion Akkupack 7,4V / 2,6Ah / 19,24WhNetzteil 9V/DC / 2A
Betriebsdauer ca. 5 Std.
Ladezeit ca. 3 Std.
Arbeitsbedingungen	0°C ... 50°C, Luftfeuchtigkeit max. 80% rH, nicht kondensierend,Arbeitshöhe max. 2000 m über NN (Normalnull)
Lagerbedingungen -10°C ... 70°C, Luftfeuchtigkeit max. 80% rH, nicht kondensierend
Abmessungen (B x H x T)	310 x 210 x 140 mm (inkl. Halterung)
Gewicht	956 g (inkl. Akkupack)

EU- und UK-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU und UK. Dieses Produkt, inklusive Zubehör und Verpackung, ist ein Elektrogerät welches nach den europäischen und UK Richtlinien für Elektro- und Elektronik-Altgeräte, Batterien und Verpackungen einer umweltgerechten Wiederverwertung zugeführt werden muss, um wertvolle Rohstoffe zurückzugewinnen.

Weitere Sicherheits- und Zusatzhinweise unter:
