Τύπος προϊόντος	Πριονοκορδέλα
Μάρκα	Scheppach
Μοντέλο	HBS400
Κατηγορία	Πριόνι
Ισχύς (S1)	750 W
Τάση / Συχνότητα	220-240 V~, 50 Hz
Ταχύτητα κοπής (2 επίπεδα)	360 m/min (επίπεδο 1), 720 m/min (επίπεδο 2)
Μήκος λεπίδας	2240 mm
Πλάτος λεπίδας	6-15 mm
Μέγ. ύψος κοπής	170 mm
Απόσταση (πλάτος κοπής)	305 mm
Διαστάσεις τραπεζιού	500 x 400 mm
Κλίση τραπεζιού	0° έως 45°
Καθαρό βάρος	59 kg
Στάθμη ηχητικής πίεσης LpA	77,4 dB (αβεβαιότητα 3 dB)
Στάθμη ηχητικής ισχύος LWA	90,4 dB (αβεβαιότητα 3 dB)
Κύριες λειτουργίες	Διαμήκεις, εγκάρσιες, λοξές, ελεύθερες κοπές· παράλληλη και εγκάρσια οδήγηση· κεκλιμένο τραπέζι
Ασφάλεια	Προστατευτικό λεπίδας, διακόπτης ασφαλείας κατά της επανεκκίνησης, προστατευτικά καλύμματα, διακοπή έκτακτης ανάγκης
Συντήρηση και καθαρισμός	Υγρός καθαρισμός χωρίς διαλύτες, μηνιαία λίπανση περιστρεφόμενων μερών, αντικατάσταση φθαρμένων εξαρτημάτων
Ανταλλακτικά και επισκευασιμότητα	Φθαρμένα μέρη: ανθρακικές ψήκτρες, λεπίδες πριονιού, ένθετα τραπεζιού, ιμάντες V. Επισκευή από εξουσιοδοτημένο ειδικό.

Συχνές ερωτήσεις - HBS400 SCHEPPACH

Πώς να αλλάξετε τη λεπίδα πριονιού;

Αποσυνδέστε το φις. Ανοίξτε τα προστατευτικά λεπίδας πάνω και κάτω. Χαλαρώστε τη λεπίδα με τη βίδα σύσφιξης (11). Αφαιρέστε την παλιά λεπίδα, τοποθετήστε τη νέα. Ρυθμίστε την πλευρική ευθυγράμμιση με τη λαβή (w), στη συνέχεια τεντώστε με τη βίδα σύσφιξης. Κλείστε τα προστατευτικά.

Πώς να ρυθμίσετε την τάση της λεπίδας πριονιού;

Η τάση ρυθμίζεται με τη βίδα σύσφιξης (11). Γυρίστε την για να τεντώσετε τη λεπίδα. Η τάση εξαρτάται από το πλάτος: οι φαρδιές λεπίδες απαιτούν περισσότερη τάση. Υπερβολική τάση οδηγεί σε πρόωρη θραύση. Μετά τη χρήση, πάντα να χαλαρώνετε τη λεπίδα.

Πώς να αλλάξετε την ταχύτητα κοπής;

Αποσυνδέστε το φις. Ανοίξτε το κάτω προστατευτικό κάλυμμα. Χαλαρώστε τον ιμάντα με τη βίδα σύσφιξης (12). Τοποθετήστε τον ιμάντα στην επιθυμητή θέση (S1 για 360 m/min, S2 για 720 m/min). Τεντώστε ξανά τον ιμάντα και κλείστε το κάλυμμα.

Τι να κάνω αν ο κινητήρας δεν ξεκινά;

Ελέγξτε ότι το κάλυμμα του στροφαλοθαλάμου είναι καλά κλειστό (τερματικός διακόπτης). Ελέγξτε τις ασφάλειες. Εάν το πρόβλημα παραμένει, ζητήστε από έναν ειδικό να ελέγξει τον κινητήρα, το καλώδιο ή το βύσμα. Μην επισκευάζετε ποτέ τον κινητήρα μόνοι σας.

Πώς να καθαρίσετε την πρεσνοκορδέλα;

Αποσυνδέστε τη συσκευή. Χρησιμοποιήστε ένα υγρό πανί με λίγο μαύρο σαπούνι. Μη χρησιμοποιείτε διαλύτες ή διαβρωτικά προϊόντα. Προσέξτε να μην εισχωρήσει νερό στο εσωτερικό. Καθαρίζετε τακτικά τις διατάξεις προστασίας και τις εξαερίσεις.

Ποιος εξοπλισμός προστασίας πρέπει να φοριέται;

Φοράτε πάντα προστατευτικά γυαλιά, ωτοασπίδες και, σε περίπτωση σκόνης, αναπνευστική μάσκα. Δέστε τα μακριά μαλλιά και φοράτε στενά ρούχα. Χρησιμοποιείτε γάντια για τον χειρισμό της λεπίδας.

Πώς να χρησιμοποιήσετε τον παράλληλο οδηγό;

Τοποθετήστε τον παράλληλο οδηγό (5) στην οδηγητική ράγα. Ρυθμίστε το επιθυμητό πλάτος κοπής χρησιμοποιώντας την κλίμακα (u) και ασφαλίστε τον μοχλό σύσφιξης (q). Για διαμήκεις κοπές, τοποθετήστε το τεμάχιο έναντι του οδηγού και σπρώξτε με ομοιόμορφη τροφοδοσία.

Πώς να μεταφέρετε την πρεσνοκορδέλα;

Χρησιμοποιήστε τους τροχούς που είναι τοποθετημένοι στο πλαίσιο. Σταθείτε στην πλευρά των τροχών, γείρετε το μηχάνημα τραβώντας το προς το μέρος σας. Κρατήστε το από το πλαίσιο. Προσοχή στο υψηλό κέντρο βάρους. Μη χρησιμοποιείτε ποτέ τις διατάξεις προστασίας για ανύψωση.

Ποια υλικά μπορούν να κοπούν;

Το πριόνι είναι σχεδιασμένο για την κοπή ξύλου και υλικών παρόμοιων με το ξύλο (κατά μήκος και εγκάρσια). Τα στρογγυλά υλικά απαιτούν διάταξη συγκράτησης. Μη χρησιμοποιείτε για κοπή καυσόξυλων ή μετάλλων.

Πού να βρείτε ανταλλακτικά;

Τα φθαρμένα μέρη (ανθρακικές ψήκτρες, λεπίδες, ένθετα τραπεζιού, ιμάντες) είναι διαθέσιμα από το service μετά την πώληση της Scheppach. Σαρώστε τον κωδικό QR στην αρχική σελίδα ή επικοινωνήστε με το κέντρο σέρβις. Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HBS400 SCHEPPACH

Εξήγηση των συμβόλων στο προϊόν

Η χρήση συμβόλων στο παρόν εγχειρίδιο έχει σκοπό να επιστήσει την προσοχή σας σε ενδεχόμενους κινδύνους. Τα σύμβολα ασφαλείας και οι εξηγήσεις που τα συνοδεύουν πρέπει να κατανοούνται πλήρως. Οι προειδοποιήσεις αυτές καθ' εαυτές δεν αποσοβούν τους κινδύνους και δεν υποκαθιστούν τη λήψη σωστών μέτρων πρόληψης ατυχημάτων.

	Προειδοποίηση! Θανάσιμος κίνδυνος, κίνδυνος τραυματισμού ή πιθανή ζημιά στο εργαλείο, σε περίπτωση μη τήρησης!
	Πριν από τη θέση σε λειτουργία, διαβάστε και τηρείτε τις οδηγίες χειρισμού και τις υποδείξεις ασφαλείας!
	Φοράτε προστατευτικά γυαλιά!
	Φοράτε προστασία ακοής!
	Σε περίπτωση που παράγεται σκόνη, φοράτε προστασία αναπνοής!
	Προσοχή! Κίνδυνος τραυματισμού! Μην τοποθετείτε τα χέρια σας στην περιοχή της κινούμενης λεπίδας πριονιού!
	Φοράτε προστατευτικά γάντια.
	Προσοχή! Πριν από οποιαδήποτε εργασία συναρμολόγησης, καθαρισμού, μετατροπής, συντήρησης, αποθήκευσης και μεταφοράς πρέπει να απενεργοποιείτε τη συσκευή και να την αποσυνδέετε από την τροφοδοσία ρεύματος.
[rwca]	Κατεύθυνση λάμας κορδελοπρίονου
	Το προϊόν συμμορφώνεται με τις ισχύουσες Ευρωπαϊκές Οδηγίες.
	Το προϊόν συμμορφώνεται με τις ισχύουσες σερβικές κανονιστικές Οδηγίες.

Περιεχόμενα: Σελίδα:

1. Εισαγωγή 297
2. Περιγραφή του προϊόντος (Εικ. Α - ΑС)...... 297
3. Παραδοτέο υλικό 297
4. Ενδεδειγμένη χρήση...... 297
5. Γενικές υποδείξεις ασφαλείας....298
6. Υπολειπόμενοι κίνδυνοι 301
7. Τεχνικά χαρακτηριστικά 302
8. Τοποθέτηση και χειρισμός 302
9. Μεταφορά 305
10. Υποδείξεις εργασίας 305
11. Καθαρισμός και συντήρηση...... 307
12. Αποθήκευση 307
13. Ηλεκτρική σύνδεση.... 308
14. Απόρριψη και ανακύκλωση...... 308
15. Αντιμετώπιση προβλημάτων 309
16. Δήλωση συμμόρφωσης 359

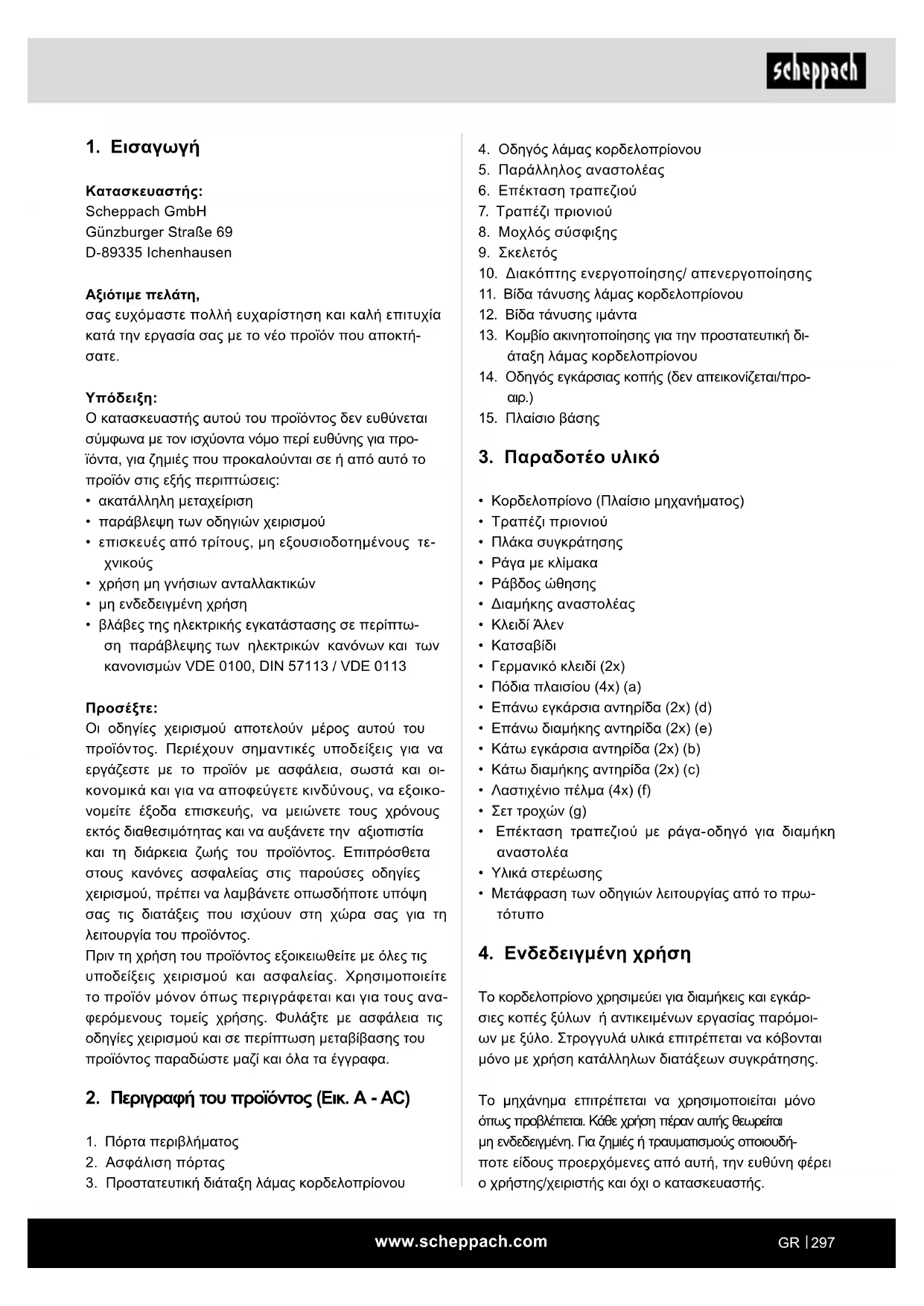

1. Εισαγωγή

Κατασκευαστής:

Scheppach GmbH

σας ευχόμαστε πολλή ευχαρίστηση και καλή επιτυχία κατά την εργασία σας με το νέο προϊόν που αποκτήσατε.

Υπόδειξη:

Ο κατασκευαστής αυτού του προϊόντος δεν ευθύνεται σύμφωνα με τον ισχύοντα νόμο περί ευθύνης για προϊόντα, για ζημιές που προκαλούνται σε ή από αυτό το προϊόν στις εξής περιπτώσεις:

• ακατάλληλη μεταχείριση
  • παράβλεψη των οδηγιών χειρισμού
  • επισκευές από τρίτους, μη εξουσιοδοτημένους τε- χνικούς
  • χρήση μη γνήσιων ανταλλακτικών
  • μη ενδεδειγμένη χρήση
• βλάβες της ηλεκτρικής εγκατάστασης σε περίπτω- ση παράβλεψης των ηλεκτρικών κανόνων και των κανονισμών VDE 0100, DIN 57113 / VDE 0113

Προσέξτε:

Οι οδηγίες χειρισμού αποτελούν μέρος αυτού του προϊόντος. Περιέχουν σημαντικές υποδείξεις για να εργάζεστε με το προϊόν με ασφάλεια, σωστά και οικονομικά και για να αποφεύγετε κινδύνους, να εξοικονομείτε έξοδα επισκευής, να μειώνετε τους χρόνους εκτός διαθεσιμότητας και να αυξάνετε την αξιοπιστία και τη διάρκεια ζωής του προϊόντος. Επιπρόσθετα στους κανόνες ασφαλείας στις παρούσες οδηγίες χειρισμού, πρέπει να λαμβάνετε οπωσδήποτε υπόψη σας τις διατάξεις που ισχύουν στη χώρα σας για τη λειτουργία του προϊόντος.

Πριν τη χρήση του προϊόντος εξοικειωθείτε με όλες τις υποδείξεις χειρισμού και ασφαλείας. Χρησιμοποιείτε το προϊόν μόνον όπως περιγράφεται και για τους αναφερόμενους τομείς χρήσης. Φυλάξτε με ασφάλεια τις οδηγίες χειρισμού και σε περίπτωση μεταβίβασης του προϊόντος παραδώστε μαζί και όλα τα έγγραφα.

2. Περιγραφή του προϊόντος (Εικ. Α - ΑС)

1. Πόρτα περιβλήματος
2. Ασφάλιση πόρτας

3. Προστατευτική διάταξη λάμας κορδελοπρίονου

4. Οδηγός λάμας κορδελοπρίονου

5. Παράλληλος αναστολέας
6. Επέκταση τραπεζιού
7. Τραπέζι πριονιού
8. Μοχλός σύσφιξης
9. Σκελετός
10. Διακόπτης ενεργοποίησης/ απενεργοποίησης
11. Βίδα τάνυσης λάμας κορδελοπρίονου
12. Βίδα τάνυσης ιμάντα
13. Κομβίο ακινητοποίησης για την προστατευτική διάταξη λάμας κορδελοπρίονου
14. Οδηγός εγκάρσιας κοπής (δεν απεικονίζεται/προαιρ.)
15. Πλαίσιο βάσης

3. Παραδοτέο υλικό

• Κορδελοπρίονο (Πλαίσιο μηχανήματος)
- Τραπέζι πριονιού
• Πλάκα συγκράτησης
• Ράγα με κλίμακα
• Ράβδος ώθησης
• Διαμήκης αναστολέας
• Κλειδί Άλεν
• Κατσαβίδι
• Γερμανικό κλειδί (2x)
• Πόδια πλαισίου (4x) (a)
• Επάνω εγκάρσια αντηρίδα (2x) (d)
- Επάνω διαμήκης αντηρίδα (2x) (e)
• Κάτω εγκάρσια αντηρίδα (2x) (b)
• Κάτω διαμήκης αντηρίδα (2x) (c)
• Λαστιχένιο πέλμα (4x) (f)
• Σετ τροχών (g)
- Επέκταση τραπεζιού με ράγα-οδηγό για διαμήκη αναστολέα
- Υλικά στερέωσης
- Μετάφραση των οδηγιών λειτουργίας από το πρω- τότυπο

4. Ενδεδειγμένη χρήση

Το κορδελοπρίονο χρησιμεύει για διαμήκεις και εγκάρσιες κοπές ξύλων ή αντικειμένων εργασίας παρόμοιων με ξύλο. Στρογγυλά υλικά επιτρέπεται να κόβονται μόνο με χρήση κατάλληλων διατάξεων συγκράτησης.

Το μηχάνημα επιτρέπεται να χρησιμοποιείται μόνο όπως προβλέπεται. Κάθε χρήση πέραν αυτής θεωρείται μη ενδεδειγμένη. Για ζημιές ή τραυματισμούς οποιουδήποτε είδους προερχόμενες από αυτή, την ευθύνη φέρει ο χρήστης/χειριστής και όχι ο κατασκευαστής.

Επιτρέπεται να χρησιμοποιούνται μόνο λάμες κορδελοπρίονου που είναι κατάλληλες για το μηχάνημα. Συστατικό μέρος της ενδεδειγμένης χρήσης αποτελεί και η τήρηση των υποδείξεων ασφαλείας, καθώς και των οδηγιών συναρμολόγησης και των υποδείξεων λειτουργίας που υπάρχουν στις Οδηγίες χειρισμού.

Τα άτομα που χειρίζονται και συντηρούν το μηχάνημα πρέπει να είναι εξοικειωμένα με αυτό και να έχουν διδαχθεί σχετικά με τους ενδεχόμενους κινδύνους.

Οι τροποποιήσεις στο μηχάνημα αποκλείουν κάθε ευ- θύνη του κατασκευαστή για όσες ζημιές προκύψουν από αυτές.

Παρά την ενδεδειγμένη χρήση μπορεί ορισμένοι υπολειπόμενοι παράγοντες κινδύνου να μην μπορούν να εξαλεφθούν πλήρως. Ανάλογα με την κατασκευή και τη δομή του μηχανήματος μπορεί να προκύψουν τα εξής σημεία:

• Βλάβες της ακοής σε περίπτωση μη χρήσης των απαιτούμενων μέσων προστασίας ακοής.
• Επιβλαβείς για την υγεία εκπομπή σκόνης ξύλων σε περίπτωση χρήσης σε κλειστούς χώρους.
• Κίνδυνος ατυχήματος λόγω επαφής των χεριών σε ακάλυπτη περιοχή κοπής του εργαλείου.
• Κίνδυνος τραυματισμού κατά την αλλαγή εργαλείου (κίνδυνος κοψίματος).
• Κίνδυνος από την εκτόξευση αντικειμένων εργασίας ή μερών τους.
  • Σύνθλιψη των δαχτύλων.
  • Κίνδυνος από ανάκρουση.
• Κλίση του αντικειμένου εργασίας λόγω ανεπαρκούς επιφάνειας στήριξης του αντικειμένου εργασίας.
• Επαφή με το κοπτικό εργαλείο.
• Εκσφενδονισμός τμημάτων ρόζων και τμημάτων του αντικειμένου εργασίας.

'Εχετε υπόψη σας ότι οι συσκευές μας κανονικά δεν έχουν σχεδιαστεί για εμπορική, βιοτεχνική ή βιομηχανική χρήση. Δεν αναλαμβάνουμε καμία ευθύνη αν η συσκευή χρησιμοποιηθεί σε εμπορικές, βιοτεχνικές ή βιομηχανικές επιχειρήσεις καθώς και σε παρόμοιες δραστηριότητες.

5. Γενικές υποδείξεις ασφαλείας

Γενικές υποδείξεις ασφαλείας για ηλεκτρικά εργαλεία

Δ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάστε όλες τις υποδείξεις ασφαλείας, τις οδηγίες, τις απεικονίσεις και τα τεχνικά χαρακτηριστικά που παρέχονται με το ηλεκτρικό εργαλείο σας.

Από παραλείψεις στην τήρηση των ακόλουθων οδηγιών ενδέχεται να προκληθεί ηλεκτροπληξία, φωτιά και/ή σοβαροί τραυματισμοί.

Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση.

Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις υποδείξεις ασφαλείας αναφέρεται σε ηλεκτρικά εργαλεία που λειτουργούν με ρεύμα (με καλώδιο ρεύματος) ή σε ηλεκτρικά εργαλεία που λειτουργούν με επαναφορτιζόμενες μπαταρίες (χωρίς καλώδιο ρεύματος).

1. Ασφάλεια χώρου εργασίας

a) Διατηρείτε την περιοχή εργασίας καθαρή και καλά φωτισμένη. Από ακαταστασία ή μη φωτισμένες περιοχές εργασίας μπορεί να προκληθούν ατυχήματα.

b) Μην εργάζεστε με το ηλεκτρικό εργαλείο σε δυνητικά εκρήξιμο περιβάλλον όπου βρίσκονται καύσιμα υγρά, αέρια ή σκόνες. Τα ηλεκτρικά εργαλεία παράγουν σπινθήρες οι οποίοι μπορούν να προκαλέσουν ανάφλεξη της σκόνης ή των ατμών.

c) Κατά τη χρήση του ηλεκτρικού εργαλείου κρα- τάτε μακριά παιδιά και άλλα άτομα. Σε περί- πτωση εκτροπής μπορεί να χάσετε τον έλεγχο του ηλεκτρικού εργαλείου.

1. Ασφάλεια χρήσης ηλεκτρικού ρεύματος

a) Το φις σύνδεσης του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Δεν επιτρέπεται κανενός είδους τροποποίηση του φις. Μη χρησιμοποιείτε φις προσαρμογής με ηλεκτρικά εργαλεία που διαθέτουν προστασία μέσω γείωσης. Τα μη τροποποιημένα φις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.

b) Αποφεύγετε την επαφή του σώματος με γει- ωμένες επιφάνειες όπως σε σωλήνες, θερμα- ντικά σώματα, ηλεκτρικές κουζίνες και ψυγεία. Όταν το σώμα σας είναι γειωμένο, υπάρχει αυξη- μένος κίνδυνος από ηλεκτροπληξία.

c) Διατηρείτε τα ηλεκτρικά εργαλεία μακριά από βροχή ή υγρασία. Η διείσδυση νερού σε ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.

d) Μην κακομεταχειρίζεστε το καλώδιο σύνδεσης για να μεταφέρετε ή να αναρτήσετε το ηλεκτρικό εργαλείο ή για να αποσυνδέσετε το φις από την πρίζα. Κρατάτε το καλώδιο σύνδεσης μακριά από υπερβολική θερμοκρασία, λάδι, αιχμηρά άκρα ή κινούμενα μέρη. Τα καλώδια σύνδεσης που έχουν υποστεί ζημιά ή είναι μπερδεμένα αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

e) Όταν εργάζεστε με ένα ηλεκτρικό εργαλείο σε υπαίθριο χώρο, χρησιμοποιείτε μόνο καλώδια επέκτασης που είναι και αυτά κατάλληλα για χρήση σε εξωτερικούς χώρους. Η χρήση καλωδίου επέκτασης κατάλληλου για χρήση σε εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας.

f) Αν είναι αναπόφευκτη η λειτουργία του ηλεκτρικού εργαλείου σε περιβάλλον με υγρασία, χρησιμοποιείτε ένα ρελέ προστασίας από ρεύμα διαρροής. Η χρήση ενός ρελέ προστασίας από ρεύμα διαρροής μειώνει τον κίνδυνο ηλεκτροπληξίας.

3. Ασφάλεια ατόμων

a) Πρέπει να είστε προσεκτικοί, να προσέχετε τι κάνετε και να χρησιμοποιείτε σύνεση κατά την εργασία με ένα ηλεκτρικό εργαλείο. Μη χρησιμοποιείτε ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μία στιγμή απροσεξίας κατά τη χρήση του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.

b) Φοράτε ατομικό εξοπλισμό προστασίας και πάντα προστατευτικά γυαλιά. Η χρήση ατομικού εξοπλισμού προστασίας, όπως μάσκας κατά της σκόνης, αντιολισθητικών υποδημάτων ασφαλείας, προστατευτικού κράνους ή μέσων προστασίας ακοής, ανάλογα με το είδος και τη χρήση του ηλεκτρικού εργαλείου, μειώνει τον κίνδυνο τραυματισμών.

c) Αποφεύγετε την ακούσια θέση σε λειτουργία. Να βεβαιώνεστε ότι το ηλεκτρικό εργαλείο είναι απενεργοποιημένο πριν το συνδέσετε στην τροφοδοσία ρεύματος και/ή συνδέσετε την επαναφορτιζόμενη μπαταρία, το πάρετε στα χέρια σας ή το μεταφέρετε. Αν κατά τη μεταφορά του ηλεκτρικού εργαλείου έχετε το δάχτυλο στον διακόπτη ή αν συνδέσετε το εργαλείο στην τροφοδοσία ρεύματος ενώ είναι ενεργοποιημένο, μπορεί να προκληθούν ατυχήματα.

d) Απομακρύνετε εργαλεία ρύθμισης ή κλειδιά βιδώματος πριν ενεργοποιήσετε το ηλεκτρικό εργαλείο. Ένα εργαλείο ή κλειδί το οποίο βρίσκεται σε ένα περιστρεφόμενο μέρος του ηλεκτρικού εργαλείου μπορεί να προκαλέσει τραυματισμούς.

e) Αποφεύγετε οποιαδήποτε αφύσικη στάση σώματος. Να φροντίζετε για ασφαλή στήριξη στα πόδια σας και να διατηρείτε πάντα την ισορροπία σας. Με αυτόν τον τρόπο μπορείτε να ελέγχετε καλύτερα το ηλεκτρικό εργαλείο σε μη αναμενόμενες καταστάσεις.

f) Φοράτε κατάλληλο ρουχισμό. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά και τα ρούχα μακριά από κινούμενα μέρη. Τα ρούχα με φαρδιά εφαρμογή, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να πιαστούν από κινούμενα μέρη.

g) Αν μπορούν να εγκατασταθούν διατάξεις αναρρόφησης και συλλογής σκόνης, αυτές πρέπει να είναι συνδεδεμένες και να χρησιμοποιούνται σωστά. Η χρήση μιας διάταξης αναρρόφησης σκόνης μπορεί να μειώσει τους κινδύνους από τη σκόνη.

h) Μην έχετε ψευδή αίσθηση της ασφάλειας και μην αψηφάτε τους κανόνες ασφαλείας για ηλεκτρικά εργαλεία, ακόμα και αν έχετε εξοικειωθεί με το ηλεκτρικό εργαλείο μετά από επανειλημμένη χρήση του. Οι απρόσεκτοι χειρισμοί μπορούν σε κλάσματα του δευτερολέπτου να επιφέρουν σοβαρούς τραυματισμούς.

4. Χρήση και μεταχείριση του ηλεκτρικού εργα- λείου

a) Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρησιμοποιείτε για την εργασία σας το ηλεκτρικό εργαλείο που προορίζεται για αυτή. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και ασφαλέστερα στην προβλεπόμενη περιοχή ισχύος.

b) Μη χρησιμοποιήσετε ποτέ ηλεκτρικό εργαλείο του οποίου ο διακόπτης παρουσιάζει βλάβη. Ένα ηλεκτρικό εργαλείο που δεν μπορεί πλέον να ενεργοποιηθεί ή να απενεργοποιηθεί, είναι επικίνδυνο και πρέπει να επισκευαστεί.

c) Αφαιρέστε το φις από την πρίζα και/ή αφαιρέστε την αφαιρούμενη επαναφορτιζόμενη μπαταρία, πριν πραγματοποιήσετε ρυθμίσεις στη συσκευή, αλλάξετε εργαλείο εργασίας ή αφήσετε στην άκρη το ηλεκτρικό εργαλείο. Αυτό το μέτρο προφύλαξης αποτρέπει την αθέλητη εκκίνηση του ηλεκτρικού εργαλείου.

d) Φυλάσσετε μακριά από παιδιά τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε. Μην αφήνετε να χρησιμοποιεί το ηλεκτρικό εργαλείο κανένα άτομο που δεν είναι εξοικειωμένο με αυτό ή δεν έχει διαβάσεις τις παρούσες οδηγίες. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα, όταν χρησιμοποιούνται από άπειρα άτομα.

e) Φροντίζετε σχολαστικά τα ηλεκτρικά εργαλεία και το εργαλείο εργασίας. Ελέγχετε ότι λειτουργούν απρόσκοπτα και δεν κολλάνε τα κινούμενα μέρη, αν υπάρχουν εξαρτήματα που έχουν σπάσει ή έχουν υποστεί ζημιά τέτοια που να επηρεάζεται η λειτουργία του ηλεκτρικού εργαλείου. Αναθέτετε πριν τη χρήση του ηλεκτρικού εργαλείου την επισκευή των εξαρτημάτων που έχουν υποστεί ζημιά. Πολλά ατυχήματα έχουν την αιτία τους σε κακοσυντηρημένα ηλεκτρικά εργαλεία.

f) Διατηρείτε τα εργαλεία κοπής αιχμηρά και κα- θαρά. Τα προσεκτικά φροντισμένα εργαλεία κο- πής με κοφτερές αιχμές έχουν μικρότερη τάση για σφήνωμα και είναι ευκολότερο να καθοδηγηθούν.

g) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα αξεσουάρ, τα εργαλεία εργασίας κλπ. σύμφωνα με τις παρούσες οδηγίες. Λαμβάνετε επίσης υπόψη τις συνθήκες εργασίας και την εργασία που πρόκειται να εκτελεστεί. Η χρήση ηλεκτρικών εργαλείων για εφαρμογές άλλες από τις προβλεπόμενες μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.

h) Κρατάτε τις λαβές και τις επιφάνειες κρατήματος στεγνές, καθαρές και απαλλαγμένες από λάδια και γράσα. Οι ολισθηρές λαβές και επιφάνειες κρατήματος δεν επιτρέπουν ασφαλή χειρισμό και έλεγχο του ηλεκτρικού εργαλείου σε απρόβλεπτες καταστάσεις.

5. Σέρβις

a) Αναθέτετε την επισκευή του ηλεκτρικού εργαλείου μόνο σε πιστοποιημένο ειδικευμένο προσωπικό και μόνο με γνήσια ανταλλακτικά. Με αυτόν τον τρόπο εξασφαλίζετε ότι θα διατηρείται η ασφάλεια του ηλεκτρικού εργαλείου.

Δ ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Αυτό το ηλεκτρικό εργαλείο παράγει ένα ηλεκτρομαγνητικό πεδίο κατά τη διάρκεια της λειτουργίας του. Αυτό το πεδίο υπό ορισμένες περιστάσεις μπορεί να επηρεάσει ενεργά ή παθητικά ιατρικά εμφυτεύματα. Για να μειώσετε τον κίνδυνο σοβαρών ή θανατηφόρων τραυματισμών, συνιστούμε σε άτομα με ιατρικά εμφυτεύματα να συμβουλεύονται το γιατρό τους και τον κατασκευαστή του ιατρικού εμφυτεύματος, πριν το χειρισμό του ηλεκτρικού εργαλείου.

Πρόσθετες υποδείξεις ασφαλείας

• Φοράτε προστατευτικά γάντια σε όλες τις εργασίες συντήρησης στη λάμα κορδελοπρίονου!

- Κατά την κοπή ξύλου στρογγυλής διατομής, πρέπει να χρησιμοποιείτε μια διάταξη η οποία εξασφαλίζει το αντικείμενο εργασίας έναντι αθέλητης περιστροφής.

- Κατά την κοπή σανίδων στη μικρή πλευρά, πρέπει να χρησιμοποιείτε μια διάταξη η οποία εξασφαλίζει το αντικείμενο εργασίας έναντι ανάδρασης.

• Για την τήρηση των τιμών εκπομπών σκόνης κατά την επεξεργασία ξύλου και για ασφαλή λειτουργία, θα πρέπει να συνδέσετε σύστημα αναρρόφησης σκόνης με ταχύτητα αέρα τουλάχιστον 20 m/s.

- Δώστε τις υποδείξεις ασφαλείας και σε όλα τα άτομα που εργάζονται στο μηχάνημα.

- Μη χρησιμοποιείτε το πριόνι για την κοπή καυσόξυλων.

• Το μηχάνημα είναι έξοπλισμένο με διακόπτη ασφαλείας έναντι επανενεργοποίησης μετά από διακοπή ρεύματος.

• Πριν τη θέση σε λειτουργία, ελέγξτε τα στοιχεία στην πινακίδα τύπου της συσκευής συμφωνούν με τα στοιχεία της τάσης δικτύου ρεύματος.

- Χρησιμοποιείτε μπαλαντέζες μόνον αφού έχετε ξετυλίξει πλήρως το καλώδιο.

- Δεν επιτρέπεται να αποσπάται η προσοχή των ατόμων που απασχολούνται στο μηχάνημα.

- Λαμβάνετε υπόψη σας τη φορά περιστροφής του κινητήρα και της λάμας κορδελοπρίονου.

- Οι διατάξεις ασφαλείας στο μηχάνημα δεν επιτρέπεται να αφαιρούνται ή να τίθενται σε αχρηστία.

- Μην κόβετε αντικείμενα εργασίας που είναι πολύ μικρά για να τα κρατάτε με ασφάλεια με το χέρι.

• Ποτέ μην αφαιρείτε θραύσματα, πριονίδια ή σφηνωμένα τεμάχια ξύλου ενώ κινείται η λάμα κορδελοπρίονου.

- Πρέπει να τηρούνται οι εφαρμόσιμες διατάξεις πρόληψης ατυχημάτων, καθώς και οι λοιποί, γενικοί, αναγνωρισμένοι τεχνικοί κανόνες ασφαλείας.

- Τηρείτε τους κανόνες ασφάλειας από την επαγγελματική οργάνωση (VBG 7).

• Προσοχή! Στερεώνετε τα μεγάλου μήκους αντικείμενα εργασίας για να αποτρέψετε ανατροπή τους στο τέλος της διαδικασίας κοπής. (π.χ. με βάσεις με ράουλα κλπ.).

- Η προστατευτική διάταξη λάμας κορδελοπρίονου (3) πρέπει να βρίσκεται στην κατώτατη θέση κοντά στο τραπέζι κατά τη διάρκεια της μεταφοράς της συσκευής.

• Τα προστατευτικά καλύμματα δεν επιτρέπεται να χρησιμοποιούνται για μεταφορά ή για ακατάλληλη λειτουργία του μηχανήματος.

- Δεν επιτρέπεται να χρησιμοποιούνται λάμες κορδελοπρίονου που έχουν παραμορφωθεί ή υποστεί ζημιά.

- Αντικαθιστάτε το ένθετο τραπεζιού όταν έχει φθαρεί.

- Ποτέ μη θέτετε το μηχάνημα σε λειτουργία αν είναι ανοιχτή η θύρα που προστατεύει τη λάμα κορδελοπρίονου ή ο προφυλακτήρας.

- Προσέχετε ώστε η επιλογή της λάμας κορδελοπρίονου και της ταχύτητας να είναι κατάλληλη για το υλικό που πρόκειται να κόψετε.

- Μην επιχειρήσετε να ξεκινήσετε τον καθαρισμό της λάμας κορδελοπρίονου, πριν αυτή ακινητοποιηθεί πλήρως.

• Για κάθετες κοπές μικρών αντικειμένων εργασίας σε επαφή με τον παράλληλο αναστολέα πρέπει να χρησιμοποιείτε μια ράβδο ώθησης.

• Φοράτε γάντια κατά το χειρισμό της λάμας κορδε- λοπρίονου και αντικειμένων εργασίας με τραχιά επιφάνεια!

- Η προστατευτική διάταξη λάμας κορδελοπρίονου πρέπει να βρίσκεται στην κατώτατη θέση και κοντά στο τραπέζι κατά τη διάρκεια της μεταφοράς.

- Σε περίπτωση λοξών κοπών με κεκλιμένο τραπέζι, ο παράλληλος αναστολέας πρέπει να τοποθετείται στο κάτω τμήμα του τραπεζιού.

- Ποτέ μη χρησιμοποιήσετε προφυλακτήρες για ανύ- ψωση ή μεταφορά.

- Προσέχετε να χρησιμοποιείτε τις προστατευτικές διατάξεις της λάμας κορδελοπρίονου και να τις ρυθμίζετε σωστά.

- Κρατάτε τα χέρια σας σε απόσταση ασφαλείας από τη λάμα κορδελοπρίονου. Χρησιμοποιείτε ράβδο ώθησης για μικρές κοπές.

- Ρυθμίζετε τις κινητές προστατευτικές διατάξεις ώστε να βρίσκονται όσο το δυνατόν πιο κοντά στο αντικείμενο εργασίας.

• Φυλάσσετε τη ράβδο ώθησης στην υποδοχή του μηχανήματος που προορίζεται για αυτή, ώστε να μπορείτε πάντα να τη φθάσετε από την κανονική σας θέση εργασίας και να είναι πάντα σε ετοιμότητα χρήσης.

- Στην κανονική θέση εργασίας, ο χειριστής βρίσκεται μπροστά από το μηχάνημα.

- Μη χρησιμοποιείτε ψυκτικά υγρά. Η χρήση νερού ή άλλων ψυκτικών υγρών μπορεί να επιφέρει ηλεκτροπληξία.

- Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο με ανοιχτό το κάλυμμα πρόσβασης προς τη λάμα κορδελοπρίονου. Η επαφή με περιστρεφόμενα μέρη μπορεί να επιφέρει τραυματισμούς.

6. Υπολειπόμενοι κίνδυνοι

Το ηλεκτρικό εργαλείο έχει κατασκευαστεί σύμφωνα με τις τελευταίες εξελίξεις της τεχνολογίας και βάσει των καθιερωμένων τεχνικών κανόνων ασφαλείας. Κατά την εργασία ενδέχεται παρόλα αυτά να παρουσια- στούν μεμονωμένοι υπολειπόμενοι κίνδυνοι.

- Κίνδυνος τραμματισμού για τα δάχτυλα και τα χέρια από την κινούμενη λάμα κορδελοπρίονου σε περίπτωση ακατάλληλη καθοδήγησης του αντικειμένου εργασίας. Τραμματισμοί από το εκτοξευόμενο αντικείμενο εργασίας σε περίπτωση ακατάλληλης συγκράτησης ή καθοδήγησης, όπως κατά την εργασία χωρίς αναστολέα.

- Κίνδυνος για την υγεία από σκόνη ή πριονίδια ξύ- λου. Φοράτε οπωσδήποτε ατομικό εξοπλισμό προ- στασίας, όπως προστασία ματιών. Χρησιμοποιείτε σύστημα αναρρόφησης!

- Τραυματισμοί από λάμα κορδελοπρίονου που έχει υποστεί βλάβη ή ζημιά. Ελέγχετε τακτικά τη λάμα κορδελοπρίονου για την αρτιότητά της.

- Κίνδυνος τραυματισμού για τα δάχτυλα και τα χέρια κατά την αλλαγή λάμας κορδελοπρίονου. Φοράτε κατάλληλα γάντια εργασίας.

- Κίνδυνος τραυματισμού κατά την ενεργοποίηση του μηχανήματος από την λάμα κορδελοπρίονου που αρχίζει γα κινείται.

- Κίνδυνος από ηλεκτρικό ρεύμα, σε περίπτωση χρήσης ακατάλληλων καλωδίων ηλεκτρικής σύνδεσης.

- Κίνδυνος για τη σωματική ακεραιότητα από την κινούμενη λάμα κορδελοπρίονου εάν έχετε μακριά μαλλιά ή φοράτε φαρδιά ρούχα. Φοράτε ατομικό εξοπλισμό προστασίας όπως δίχτυ μαλλιών και ρουχισμό εργασίας με καλή εφαρμονή.

• Παρ' όλες τις προφυλάξεις που έχουν ληφθεί ενδέχεται πέραν αυτών να υπάρχουν μη προφανείς υπολειπόμενοι κίνδυνοι.

- Οι υπολειπόμενοι κίνδυνοι μπορούν να ελαχιστοποιηθούν όταν τηρούνται οι "Γενικές υποδείξεις ασφαλείας" και η "Ενδεδειγμένη χρήση" καθώς και οι οδηνίες χειρισμού στην ολότητά τους.

7. Τεχνικά χαρακτηριστικά

Μοτέρ εναλλασσόμενου ρεύματος	220 - 240 V ~,50 Hz
Δυναμικότητα S1* 750 W
Αριθμός στροφών χωρίς φορτίο	1400 min ^1
Μήκος λάμας κορδελοπρίονου 2240 mm
Πλάτος λάμας κορδελοπρίονου	6-15 mm
Ταχύτητα I της λάμας κορδελοπρίονου	360 m/min
Ταχύτητα II της λάμας κορδελοπρίονου	720 m/min
Ύψος κοπής 0 - 170 mm
Προεξοχή 305 mm
Μέγεθος τραπεζιού	500 x 400 mm
Ανακλινόμενο τραπτέζι	0° έως 45°
Μέγεθος αντικειμένου εργασίας, μέγ.	600 x 600 x 170 mm
Βάρος	59 kg

Με την επιφύλαξη τεχνικών τροποποιήσεων!

*Τρόπος λειτουργίας S1 (συνεχής λειτουργία)

Το αντικείμενο εργασίας πρέπει να έχει τουλάχιστον ύψος 3 mm και πλάτος 10 mm.

Οι τιμές θορύβου και κραδασμών μετρήθηκαν βάσει του προτύπου EN 62841.

Στάθμη ηχητικής πίεσης L_pA	77,4 dB
Αβεβαιότητα K_pA	3 dB
Στάθμη ηχητικής ισχύος L_WA	90,4 dB
Αβεβαιότητα K_WA	3 dB

Φοράτε προστασία ακοής.

Η επίδραση του θορύβου ενδέχεται να προκαλέσει απώλεια ακοής. Συνολικές τιμές κραδασμών (διανυσματικό άθροισμα τριών κατευθύνσεων) υπολογισμένη κατά EN 62841.

Η αναφερόμενη τιμή εκπομπών θορύβου έχει μετρηθεί σύμφωνα με μια τυποποιημένη διαδικασία εξέτασης και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός ηλεκτρικού εργαλείου με ένα άλλο.

Η αναφερόμενη τιμή εκπομπών θορύβου μπορεί να χρησιμοποιηθεί και για μια προσωρινή αξιολόγηση της καταπόνησης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κατά τη χρήση του ηλεκτρικού εργαλείου στην πράξη, οι τιμές εκπομπών θορύβου μπορεί να αποκλίνουν από την αναφερόμενη τιμή, ανάλογα με τον τρόπο και μέθοδο χρήσης του ηλεκτρικού εργαλείου, και ιδιαιτέρως, τον τρόπο επεξεργασίας του αντικειμένου εργασίας.

Είναι απαραίτητο να λαμβάνονται μέτρα ασφαλείας για την προστασία του χειριστή τα οποία στηρίζονται σε μια εκτίμηση της καταπόνησης λόγω κραδασμών κατά τη διάρκεια των πραγματικών συνθηκών χρήσης (πρέπει στην εκτίμηση να λαμβάνονται υπόψη όλα τα μέρη του κύκλου λειτουργίας, για παράδειγμα, τα χρονικά διαστήματα κατά τα οποία το ηλεκτρικό εργαλείο είναι απενεργοποιημένο, και αυτά κατά τα οποία είναι μεν ενεργοποιημένο αλλά λειτουργεί χωρίς φορτίο).

8. Τοποθέτηση και χειρισμός

⚠️ Προσοχή!

Πριν από τη θέση σε λειτουργία, οπωσδήποτε συ- ναρμολογήστε πλήρως το προϊόν!

• Ανοίξτε τη συσκευασία και αφαιρέστε προσεκτικά τη συσκευή.
• Απομακρύνετε το υλικό συσκευασίας καθώς και τα ασφαλιστικά συσκευασίας και μεταφοράς (εφόσον υπάρχουν).
• Ελέγξτε εάν είναι πλήρες το παραδοτέο υλικό.
• Ελέγξτε τη συσκευή και τα αξεσουάρ για τυχόν ζημιές κατά τη μεταφορά.
  • Φυλάξτε τη συσκευασία κατά το δυνατό μέχρι τη λήξη της εγγύησης.

⚠️ ΠΡΟΣΟΧΗ!

Η συσκευή και τα υλικά συσκευασίας δεν είναι παιδικά παιχνίδια! Τα παιδιά δεν επιτρέπεται να παίζουν με πλαστικές σακούλες, μεμβράνες και μικρά εξαρτήματα! Υπάρχει κίνδυνος κατάποσης και ασφυξίας!

Το μηχάνημα πρέπει να εγκαθίσταται με σταθερότητα δηλ. να βιδώνεται σταθερά πάνω σε πάγκο εργασίας ή σε πλαίσιο βάσης. Για το σκοπό αυτόν στη βάση του μηχανήματος υπάρχουν οπές στερέωσης.

- Το τραπέζι πριονιού πρέπει να είναι τοποθετημένο σωστά.

• Πριν τη θέση σε λειτουργία πρέπει να έχουν εγκατασταθεί κανονικά όλα τα καλύμματα και τα συστήματα ασφαλείας.
• Η λάμα κορδελοπρίονου πρέπει να μπορεί να κινείται ελεύθερα.
  • Αν επεξεργάζεστε ξύλο που έχει ήδη χρησιμοποιη- θεί, προσέχετε για ξένα σώματα όπως π.χ. καρφιά ή βίδες κλπ.
  • Πριν πατήσετε το διακόπτη ενεργοποίησης/ απενεργοποίησης, βεβαιωθείτε ότι η λάμα κορδελοπρίονου έχει εγκατασταθεί σωστά και τα κινητά μέρη μπορούν να κινούνται εύκολα.
• Βεβαιωθείτε πριν από τη σύνδεση του μηχανήμα- τος, ότι τα στοιχεία στην πινακίδα τύπου συμφω- νούν με τα στοιχεία του δικτύου ρεύματος.

Εργαλείο συναρμολόγησης

• 1 Γερμανικό κλειδί αρ. 10/13

8.1 Συναρμολόγηση του πλαισίου βάσης (Εικ. Β + C + D)

Εξαρτήματα συναρμολόγησης:

• 4 πόδια πλαισίου (a)
- Κάτω αντηρίδες πλαισίου: 2x μακριές (b) + 2x κοντές (c)
- Επάνω αντηρίδες πλαισίου: 2x μακριές (d) + 2x κοντές (e)

• 4 λαστιχένια πέλματα (f), 4 ροδέλες M8, 4 παξιμά- δια M8

- Εξαρτήματα στερέωσης (24 καρόβιδες M8x16, 4 βίδες εξαγωνικής κεφαλής M8x45, 32 ροδέλες M8, 28 παξιμάδια M8, 4 δακτύλιοι ασφάλισης M8)

• 2 τροχοί με υποδοχή τροχού (g) (2 καρόβιδες M8x20, 2 ροδέλες 8, 2 παξιμάδια ασφαλείας M8).

- Κατά τη συναρμολόγηση σφίγγετε όλες τις βίδες ελαφρά με το χέρι.

- Βιδώστε 4 λαστιχένια πέλματα πάνω στα πόδια πλαισίου.

- Εγκαταστήστε στα πόδια πλαισίου (α) τις κάτω αντηρίδες πλαισίου (b + c) με 2 καρόβιδες M8x16, 2 ροδέλες και 2 παξιμάδια την κάθε μία.

- Κατόπιν εγκαταστήστε στα πόδια πλαισίου (α) τις επάνω αντηρίδες πλαισίου (d + e) με 4 καρόβιδες M8x16, 4 ροδέλες και 4 παξιμάδια την κάθε μία, όπως δείχνει η Εικ. C.

- Εγκαταστήστε τους δύο τροχούς με υποδοχή τρο- χού (g) με 2 καρόβιδες M8x20, 2 ροδέλες 8, 2 παξι- μάδια ασφαλείας M8 (Εικ. C + D).

• Τοποθετήστε ένα χαρτόνι πίσω από το μηχάνημα και γείρετε το μηχάνημα προσεκτικά προς τα πίσω, μέχρι το μηχάνημα να στηρίζεται στο περίβλημα.

• Περάστε το προεγκατεστημένο πλαίσιο (Εικ. C) κάτω από την πλάκα βάσης του κορδελοπρίονου και βιδώστε το με το χέρι με 4 βίδες εξαγωνικής κεφαλής M8x45, 8 ροδέλες και 4 δακτυλίους ασφάλισης καθώς και 4 παξιμάδια.
- Τοποθετήστε το μηχάνημα με το πλαίσιο βάσης πάνω σε μια επίπεδη επιφάνεια και σφίξτε καλά όλες τις βίδες.

8.2 Εγκατάσταση της πλάκας τραπεζιού (Εικ. Ε - Μ)

• Τοποθετήστε το ένθετο τραπεζιού (h) στο ειδικά προβλεπόμενο άνοιγμα στο τραπέζι πριονιού (7) (Εικ. Ε). (Για την αντικατάσταση απεγκαταστήστε το τραπέζι πριονιού με την αντίστροφη σειρά ενεργειών.)
  • Περάστε τη λάμα κορδελοπρίονου μέσα από τη σχισμή στο τραπέζι πριονιού. Τοποθετήστε το τραπέζι εργασίας πάνω στο εξάρτημα ανάρτησης τραπεζιού έτσι ώστε η βίδα στερέωσης (i) να μπορεί να εισαχθεί μέσα από το στήριγμα (j) (Εικ. Ε + G).
• Βιδώστε το τραπέζι εργασίας σταθερά με το παξιμάδι τύπου πεταλούδας (k) (Εικ. Ε + Η).
• Ελέγξτε ότι η λάμα κορδελοπρίονου κινείται ελεύθερα και δεν έρχεται σε επαφή με το τραπέζι.
• Εγκαταστήστε τη βίδα Μ6x40 με δύο ροδέλες συναρμογής και τη βίδα στο τραπέζι. (Εικ. I)
• Με τη βίδα ρύθμισης (Ι) προσαρμόστε το τραπέζη ώστε να είναι σε ορθή γωνία ως προς τη λάμα κορδελοπρίονου. – Χρησιμοποιήστε γωνία-οδηγό –
• Κοντράρετε τη βίδα ρύθμισης (1) και σφίξτε το παξιμάδι τύπου πεταλούδας (k).
  • Θέστε τον δείκτη κλίμακας (m) στο 0.
• Προσαρμόστε την κλίμακα γωνίας (n): Λασκάροντας τις βίδες (ο) και μετακινώντας την κλίμακα γωνίας (n) μέχρι να δείχνει 0 ο δείκτης κλίμακας (m). Σφίξτε πάλι τις βίδες.

8.3 Εγκατάσταση της επέκτασης τραπεζιού (Εικ. Κ + L + M + N + O)

Αφαιρέστε τις δύο βίδες και ροδέλες (ρ) από την επέκταση τραπεζιού (6). (Εικ. Κ)

Τοποθετήστε την επέκταση τραπεζιού (6) πάνω στο τραπτέζι που είναι εγκατεστημένο στο μηχάνημα. Προσέξτε να είναι ανοιχτός ο μοχλός σύσφιξης (8) (Εικ. L + M).

Σπρώξτε την επέκταση τραπεζιού μέχρι το τέρμα στο τραπέζι (Εικ. Ν), για να σφίξετε τις δύο βίδες (ρ) και στις δύο πλευρές. (Εικ. Ο) Προσέξτε να εγκαταστήσετε τις βίδες (ρ) και στις δύο πλευρές. Οι δύο βίδες χρησιμεύουν για τον περιορισμό της κίνησης προς τα έξω της επέκτασης τραπεζιού.

8.4 Εγκατάσταση του παράλληλου αναστολέα (Εικ. Ρ)

• Εγκαταστήστε τον παράλληλο αναστολέα (5) τοποθετώντας τον πίσω και ασφαλίζοντας τον μοχλό σύσφιξης (q) προς τα κάτω.
• Κατά την απεγκατάσταση, τραβήξτε τον μοχλό σύσφιξης (q) προς τα πάνω και αφαιρέστε τον παράλληλο αναστολέα (5).
• Μπορείτε να ρυθμίσετε τη δύναμη σύσφιξης του παράλληλου αναστολέα από το πίσω ραβδωτό παξιμάδι (r).

8.5 Ρύθμιση του πλάτους κοπής (Εικ. Ρ + Ο)

• Σε περίπτωση διαμήκους κοπής τεμαχίων ξύλου, πρέπει να χρησιμοποιείτε τον παράλληλο αναστολέα (5).
  • Τοποθετήστε τον παράλληλο αναστολέα (5) επάνω στη ράγα-οδηγό (ν) δεξιά ή αριστερά από τη λεπίδα πριονιού.
• Επάνω στη ράγα-οδηγό για τον παράλληλο αναστολέα (5) υπάρχουν 2 κλίμακες (s/t), οι οποίες δείχνουν την απόσταση ανάμεσα στη ράγα αναστολέα και στη λεπίδα πριονιού.
• Ρυθμίστε τον παράλληλο αναστολέα (5) στην επι- θυμητή απόσταση στο γυαλί παρατήρησης (u) και στερεώστε τον με τον μοχλό σύσφιξης (q) του πα- ράλληλου αναστολέα.(Εικ. Ρ)

8.6 Χρήση της επέκτασης τραπεζιού (Εικ. R - T)

• Για ιδιαιτέρως πλατιά αντικείμενα εργασίας θα πρέπει πάντα να χρησιμοποιείτε την επέκταση τραπεζιού (6).
• Λασκάρετε τον μοχλό σύσφιξης (8) και τραβήξτε έξω την επέκταση τραπεζιού όσο χρειάζεται, ώστε να μπορεί το αντικείμενο εργασίας να στηρίζεται επάνω σε αυτήν, χωρίς να γέρνει. (Εικ. Τ)

8.7 Αλλαγή λάμας κορδελοπρίονου (Εικ. U + V)

Προσοχή: Αποσυνδέστε το φις ρευματοληψίας από την πρίζα!

• Αφαιρέστε τον παράλληλο αναστολέα και την επέκτα- ση τραπεζιού στην αντίστροφη κατεύθυνση (Εικ. Κ-Ρ).
• Ανοίξτε το προστατευτικό λάμας κορδελοπρίονου επάνω και κάτω.

• Λασκάρετε τη λάμα κορδελοπρίονου με τη βίδα τάνυσης (11) (Εικ. U), αφαιρέστε τη λάμα.
• Τοποθετήστε νέα λάμα κορδελοπρίονου.

Πλευρική διόρθωση (Εικ. Ευ)

• Η λάμα κορδελοπρίονου θα πρέπει να κινείται σχεδόν κεντραρισμένη πάνω στους τροχούς της λάμας.
• Περιστρέψτε τον επάνω τροχό λάμας με το χέρι στην κατεύθυνση κοπής και πραγματοποιήστε την πλευρική διόρθωση με τη λαβή (w).

Προσοχή! Μετά από πολλαπλές στροφές, η λάμα θα πρέπει να κινείται κεντρικά στον τροχό λάμας. Οπτικός έλεγχος!

• Περιστρέψτε τον τροχό λάμας με το χέρι στην κατεύθυνση κοπής και ταυτόχρονα με τη βίδα τάνυσης (11) πραγματοποιήστε την τελική τάνυση. Η τάνυση εξαρτάται από το πλάτος λάμας κορδελοπρίονου. Οι πλαπιές λάμες κορδελοπρίονου πρέπει να τεντώνονται πιο πολύ από τις μικρότερου πλάτους.
• Μετά από επιτυχημένη ρύθμιση, σφίξτε το κόντρα παξιμάδι (x). Κλείστε το καπάκι προστασίας.
• Προσοχή! Η υπερβολικά υψηλή τάνυση επιφέρει πρόωρη θραύση!
• Εγκαταστήστε την επέκταση τραπεζιού σε αντίθετη κατεύθυνση. (Εικ. Κ - Ο)
• Μετά την ολοκλήρωση της εργασίας πάντα λασκάρετε τη λάμα κορδελοπρίονου! Για τον σκοπό αυτό λασκάρετε τη βίδα τάνυσης (11).

8.8 Ρύθμιση αριθμού στροφών (Εικ. V + W + X)

Αποσυνδέστε το φις ρευματοληψίας από την πρίζα!

• Ανοίξτε τον κάτω πόρτα προφυλακτήρα.
• Λασκάρετε τον ιμάντα με τη βίδα τάνυσης (12).
• Φέρτε τον ιμάντα στην επιθυμητή θέση (S1 ή S2).
- Φέρτε τον ιμάντα με τη βίδα τάνυσης (12) πάλι στη σωστή τάνυση.
- Κλείστε τον κάτω πόρτα προφυλακτήρα.

Περιοχή αριθμού στροφών:

• Βαθμίδα 1 Αριθμός στροφών 360 m/min.
- Για την επεξεργασία σκληρού ξύλου, υλικών πα- ρόμοιων με σκληρό ξύλο και για λεπτομερείς κοπές.
• Βαθμίδα 2 Αριθμός στροφών 720 m/min.
- Για την επεξεργασία μαλακών ξύλων και για λιγό- τερο λεπτομερείς κοπές.

8.9 Οδηγός λάμας κορδελοπρίονου (Εικ. Υ)

Με το λασκάρισμα του κομβίου ακινητοποίησης (13) μπορείτε να προσαρμόσετε τον οδηγό λάμας κορδελοπρίονου.

Μπορείτε να ρυθμίσετε τον επάνω οδηγό λάμας κορδελοπρίονου για ύψος αντικειμένου εργασίας από 0 - 175 mm.

Μια όσο το δυνατόν μικρότερη απόσταση από το αντικείμενο εργασίας εξασφαλίζει την καλύτερη καθοδήγηση της λάμας και ασφαλή εργασία!

'Εδρανα πίεσης αντίστασης (Εικ. Ζ + ΑΑ)

Τα έδρανα πίεσης αντίστασης (γ) δέχονται την πίεση προώθησης του αντικειμένου εργασίας. Ρυθμίστε το επάνω και το κάτω έδρανο πίεσης αντίστασης έτσι ώστε να έρχεται ελαφρά σε επαφή με τη ράχη της λάμας κορδελοπρίονου. Σφίξτε τις βίδες (aa). Η απόσταση θα πρέπει να είναι περίπου 0,5 mm.

Επάνω ράουλα καθοδήγησης. (Εικ. Ζ)

Ρυθμίστε τα επάνω ράουλα καθοδήγησης (z) σύμφωνα με το εκάστοτε πλάτος λάμας κορδελοπρίονου. Οι μπροστινές ακμές των ράουλων καθοδήγησης επιτρέπεται να φθάνουν το πολύ τη βάση των δοντιών της λάμας κορδελοπρίονου. Όταν τα ράουλα καθοδήγησης αγγίζουν ελαφρά τη λάμα κορδελοπρίονου, σφίξτε τις βίδες (aa).

Κάτω προεξοχές καθοδήγησης (Εικ. ΑΑ)

Ρυθμίστε τις κάτω προεξοχές καθοδήγησης (αβ) σύμφωνα με το εκάστοτε πλάτος λάμας κορδελοπρίονου. Οι μπροστινές ακμές των προεξοχές καθοδήγησης επιτρέπεται να φθάνουν το πολύ τη βάση των δοντιών της λάμας κορδελοπρίονου. Όταν οι προεξοχές καθοδήγησης αγγίζουν ελαφρά τη λάμα κορδελοπρίονου, σφίξτε τις βίδες ρύθμισης (ας).

Η λάμα κορδελοπρίονου δεν επιτρέπεται να σφηνώνει!

Φύλαξη της ράβδου ώθησης (Εικ. ΑΒ)

Για να βρίσκεται η ράβδος ώθησης (αε) πάντα σε ετοιμότητα χρήσης, αναρτάτε την στην ειδικά προβλεπόμενη διάταξη (αδ) στην αριστερή επάνω πλευρά του κορδελοπρίονου.

8.10 Οδηγός εγκάρσιας κοπής (14) (προαιρ.) (Εικ. ΑС)

• Περάστε τον εγκάρσιο αναστολέα (aj) σε μια αυλάκωση (af) του τραπεζιού πριονιού.
  • Λασκάρετε τη βίδα με λαβή (ag).

• Περιστρέψτε τον εγκάρσιο αναστολέα (aj), μέχρι να ρυθμιστεί η επιθυμητή διάσταση γωνίας. Το βέλος στον εγκάρσιο αναστολέα δείχνει τη ρυθμισμένη γωνία.
  • Σφίξτε ξανά τη βίδα με λαβή (ag).

• Η ράγα αναστολέα (αι) μπορεί να μετακινηθεί σε επαφή με τον εγκάρσιο αναστολέα (aj). Για τον σκοπό αυτό λασκάρετε τη βίδα ραβδωτής κεφαλής (ah) και σπρώξτε τη ράγα αναστολέα (ai) στην επιθυμητή θέση. Σφίξτε ξανά τη βίδα ραβδωτής κεφαλής (ah).

• Προσοχή! Μη σπρώξετε τη ράγα αναστολέα (αἱ) υπερ- βολικά προς την κατεύθυνση της λετίδας πριονιού.

8.11 Ενεργοποίηση, απενεργοποίηση (Εικ. Α)

• Με το πάτημα του πράσινου μπουτόν "I" (10) μπο- ρείτε να ενεργοποιήσετε το πριόνι. Πριν την έναρξη της κοπής, περιμένετε έως ότου η λεπίδα πριονιού έχει φθάσει το μέγιστο αριθμό στροφών της.
• Για να απενεργοποιήσετε πάλι το πριόνι, πρέπει να πατήσετε το κόκκινο μπουτόν "0" (10).

Προσοχή!

Κατά την εργασία στο μηχάνημα πρέπει να έχουν το- ποθετηθεί όλες οι προστατευτικές διατάξεις και τα κα- λύμματα. Ο επάνω και κάτω τροχός λάμας περικλείεται από ένα σταθερά τοποθετημένο προστατευτικό και ένα κινητό καπάκι περιβλήματος. Κατά το άνοιγμα του κα- πακιού περιβλήματος, το μηχάνημα απενεργοποιείται. Η ενεργοποίηση είναι εφικτή μόνο με κλειστό το καπάκι.

9. Μεταφορά

Προφύλαξη: Κατά τη μεταφορά λαμβάνετε υπόψη το βάρος του μηχανήματος και ζητάτε τη βοήθεια τουλά- χιστον ενός ακόμα ατόμου!

Χρήση της διάταξης μετακίνησης. Σταθείτε στο πλάι των τροχών. Τραβήξτε το επάνω τμήμα του μηχανήμα- τος προς το μέρος σας έτσι ώστε το μηχάνημα να στη- ρίζεται στους δύο τροχούς και να μπορεί να μετακινη- θεί. Κρατάτε το μηχάνημα σταθερά από το πλαίσιο (9).

Προσοχή! Λαμβάνετε υπόψη σας το υψηλό κέντρο βάρους του μηχανήματος.

Προσοχή! Μη χρησιμοποιήσετε ποτέ προφυλακτήρες για ανύψωση ή μεταφορά.

10. Υποδείξεις εργασίας

Οι παρακάτω υποδείξεις είναι παραδείγματα για την ασφαλή χρήση κορδελοπρίονων.

Οι παρακάτω ασφαλείς μέθοδοι εργασίας θεωρούνται συνεισφορά στην ασφάλεια, ωστόσο ενδέχεται να μην είναι για κάθε χρήση κατάλληλες, ή εφαρμόσιμες πλήρως ή σε όλη την έκταση. Ενδέχεται να μην περιλαμβάνουν όλες τις πιθανές επικίνδυνες καταστάσεις και πρέπει να ερμηνεύονται με προσοχή.

• Κατά την εργασία σε κλειστούς χώρους συνδέετε τα μηχανήματα σε ένα σύστημα αναρρόφησης.
• Όταν το μηχάνημα είναι εκτός λειτουργίας π.χ. στο τέλος της εργασίας, λασκάρετε τη λάμα κορδελοπρίονου. Τοποθετείτε στο μηχάνημα μια αντίστοιχη υπόδειξη για τον επόμενο χρήστη ειδοποιώντας τον να τεντώσει τη λάμα κορδελοπρίονου.
  • Φιλάσσετε τις μη χρησιμοποιούμενες λάμες κορδε- λοπτρίονου όλες μαζί και με ασφάλεια σε ένα ξηρό μέρος. Πριν τη χρήση ελέγχετε για προβλήματα (δό- ντια, ρωγμές). Μη χρησιμοποιείτε λάμες κορδελοπρί- ονου που παρουσιάζουν οποιοδήποτε πρόβλημα!
• Όταν χειρίζεστε λάμες κορδελοπρίονου να φοράτε κατάλληλα γάντια.
  • Πριν την έναρξη της εργασίας πρέπει να έχουν εγκατασταθεί με ασφάλεια στο μηχάνημα όλες οι διατάξεις προστασίας και ασφάλειας.
• Ποτέ μην καθαρίζετε την λάμα κορδελοπρίονου ή τον οδηγό λάμας κορδελοπρίονου με βούρτσα ή ξέστρο χειρός ενώ κινείται η λάμα κορδελοπρίονου. Οι λάμες κορδελοπρίονου με ρητινώδεις αποθέσεις αποτελούν κίνδυνο για την ασφάλεια της εργασίας και πρέπει να καθαρίζονται τακτικά.
• Για την προσωπική σας προστασία κατά την εργασία πρέπει να φοράτε προστατευτικά γυαλιά και προστασία ακοής. Αν έχετε μακριά μαλλιά να φοράτε δίχτυ μαλλιών. Διπλώνετε τα χαλαρά μανίκια μέχρι πάνω από τους αγκώνες.
• Κατά την εργασία τοποθετείτε τον οδηγό λάμας κορδελοπρίονου πάντα όσο το δυνατόν πιο κοντά στο αντικείμενο εργασίας.
• Φροντίζετε για επαρκείς συνθήκες φωπισμού στην πε- ριοχή εργασίας και στο περιβάλλον του μηχανήματος.
  • Για τις ευθείες κοπές χρησιμοποιείτε πάντα τον διαμήκη αναστολέα, για να εμποδίσετε την ανατροπή ή το ξεγλίστρημα του αντικειμένου εργασίας.
  • Για επεξεργασία μικρών αντικειμένων εργασίας με χειροκίνητη προώθηση, χρησιμοποιείτε τη ράβδο ώθησης.
  • Για λοξές κοπές φέρνετε το τραπέζι πριονιού στην αντίστοιχη θέση και καθοδηγείτε το αντικείμενο εργασίας σε επαφή με τον διαμήκη αναστολέα.
  • Για την κοπή μόρσων ή σφηνών σχήματος χελιδο- νοουράς, στρέφετε το τραπέζι πριονιού κάθε φορά στην αντίστοιχη θέση συν και πλην. Προσέχετε για ασφαλή καθοδήγηση του αντικειμένου εργασίας.
• Σε περίπτωση κοπών σχήματος τόξου ή ακανόνιστου σχήματος προωθείτε το αντικείμενο εργασίας και με τα δύο χέρια ομοιόμορφα, με τα δάκτυλα κλεισμένα. Κρατάτε το αντικείμενο εργασίας με τα χέρια μόνο σε ασφαλή περιοχή.

• Για επανειλημμένη εκτέλεση κοπών σχήματος τόξου, ή ακανόνιστου σχήματος, χρησιμοποιήστε έναν βοηθητικό οδηγό-πρότυπο.
- Κατά την κοπή στρογγυλών ξύλων ασφαλίζετε το αντικείμενο εργασίας έναντι αθέλητης περιστροφής.
• Για ασφαλή εργασία κατά τις εγκάρσιες κοπές χρησιμοποιείτε το ειδικό αξεσουάρ οδηγού εγκάρσιας κοπής.

10.1 Εκτέλεση διαμήκων κοπών (Εικ. AD)

Σε αυτή την περίπτωση ένα αντικείμενο εργασίας κόβεται στη διαμήκη του διεύθυνση.

- Ρυθμίστε τον παράλληλο αναστολέα (5) στη δεξιά ή την αριστερή πλευρά της λάμας κορδελοπρίονου σύμφωνα με το επιθυμητό πλάτος.

- Χαμηλώστε τον οδηγό λάμας κορδελοπρίονου (4) στο αντικείμενο εργασίας. (βλ. 8.9)

- Ενεργοποιήστε το πριόνι.

• Πιέζετε μια πλευρά του αντικειμένου εργασίας με το δεξιό χέρι ώστε να είναι σε επαφή με τον παράλληλο αναστολέα (5), ενώ η επίπεδη πλευρά είναι σε πλήρη επαφή με το τραπέζι πριονιού (7).

- Σπρώχνετε το αντικείμενο εργασίας με ομοιόμορφη κίνηση προώθησης κατά μήκος του παράλληλου αναστολέα (5) ώστε να περνά από τη λάμα κορδελοπρίονου.

- Σημαντικό: Τα μεγάλου μήκους αντικείμενα εργασίας πρέπει να στερεώνονται, για να αποτραπεί η ανατροπή τους στο τέλος της διαδικασίας κοπής (π.χ. βάσεις με ράουλα κτλ.).

- Προσοχή! Κατά την επεξεργασία μικρών αντικειμένων εργασίας πρέπει οπωσδήποτε να χρησιμοποιείτε τη ράβδο ώθησης.

- Η ράβδος ώθησης (ae) πρέπει πάντα να φυλάσσε- ται σε ετοιμότητα χρήσης στο προβλεπόμενο ειδικό άγκιστρο (ad) στο πλάι του πριονιού. (Εικ. AB)

10.2 Εκτέλεση λοξών κοπών (Εικ. J + Εικ. AE)

- Για να μπορέσετε να εκτελέσετε λοξές κοπές παράλληλα με τη λάμα κορδελοπρίονου, μπορείτε να δώσετε κλίση στο τραπέζι πριονιού (7) από 0° - 45° προς τα εμπρός.

• Λασκάρετε τη λαβή ακινητοποίησης (k).

- Δώστε στο τραπέζι πριονιού (7) κλίση προς τα εμπρός, έως ότου έχει ρυθμιστεί το επιθυμητό μέγεθος γωνίας στην κλίμακα μοιρών (ο).

• Σφίξτε πάλι τη λαβή ακινητοποίησης (k).

• Προσοχή: Όταν έχετε δώσει κλίση στο τραπέζι πριονιού (7) πρέπει να τοποθετήσετε τον παράλληλο αναστολέα (5) στην προς τα κάτω πλευρά στην κατεύθυνση εργασίας δεξιά από τη λάμα κορδελοπρίονου (εφόσον αυτό το επιτρέπει το πλάτος του αντικειμένου εργασίας), για να προστατέψετε το αντικείμενο εργασίας από ολίσθηση.
- Εκτελέστε την κοπή όπως περιγράφεται στο τμήμα 10.1.

10.3 Ελεύθερες κοπές (Εικ. AF)

'Ενα από τα σημαντικότερα χαρακτηριστικά ενός κορδε- λοπρίονου είναι η εύκολη κοπή καμπυλών και ακτίνων.

• Χαμηλώστε τον οδηγό λάμας κορδελοπρίονου (4) πάνω στο αντικείμενο εργασίας. (βλ. 8.9)
  • Ενεργοποιήστε το πριόνι.
  • Πιέστε το αντικείμενο εργασίας σταθερά πάνω στο τραπέζι πριονιού (7) και περάστε το αργά από τη λάμα κορδελοπρίονου.
• Κατά την ελεύθερη κοπή πρέπει να εργάζεστε με μικρή ταχύτητα προώθησης ώστε να μπορεί η λάμα κορδελοπτρίονου να ακολουθεί την επιθυμητή γραμμή.
• Σε πολλές περιπτώσεις είναι χρήσιμο να κόβετε χονδρικά καμπύλες και γωνίες περίπου 6 mm μακριά από την πραγματική γραμμή.
• Σε περίπτωση που θέλετε να κόψετε καμπύλες που είναι πολύ κλειστές για τη χρησιμοποιούμενη λάμα κορδελοπρίονου, πρέπει να κόψετε βοηθητικές τομές έως την μπροστινή πλευρά της καμπύλης, ώστε αυτά τα τμήματα να πέφτουν σαν άχρηστα κομμάτια όταν κόβεται η τελική ακτίνα.

10.4 Εκτέλεση κοπών με τον οδηγό εγκάρσιας κοπής (Εικ. AG + Εικ. AC) (προαιρ.)

- Ρυθμίστε τον οδηγό εγκάρσιας κοπής (14) στην επι- θυμητή γωνία (βλέπε 8.10).

- Εκτελέστε την κοπή όπως περιγράφεται στο τμήμα 10.1.

11. Καθαρισμός και συντήρηση

⚠️ Προειδοποίηση! Πριν από κάθε ρύθμιση, σέρ- βις ή επισκευή, αποσυνδέετε το φις ρευματοληψί- ας από την πρίζα!

Γενικά μέτρα συντήρησης

Σκουπίζετε περιστασιακά με ένα πανί πριονίδια και σκόνη από το μηχάνημα. Λαδώνετε μία φορά τον μήνα τα περιστρεφόμενα μέρη για επιμήκυνση της διάρκειας ζωής του εργαλείου. Μη λαδώνετε τον κινητήρα. Για τον καθαρισμό των πλαστικών, μη χρησιμοποιείτε καυστικά υλικά.

Καθαρισμός

Διατηρείτε τις προστατευτικές διατάξεις, τις σχισμές αερισμού και το περίβλημα κινητήρα όσο το δυνατόν καθαρά από σκόνη και ακαθαρσίες. Σκουπίστε τη συσκευή με ένα καθαρό πανί ή φυσήξτε την με πεπιεσμένο αέρα χαμηλής πίεσης.

Συνιστούμε να καθαρίζετε τη συσκευή άμεσα μετά από κάθε χρήση.

Καθαρίζετε τη συσκευή τακτικά με ένα ελαφρά υγρό πανί και λίγο μαλακό σαπούνι. Μη χρησιμοποιείτε καθαριστικά ή διαλυτικά, γιατί θα μπορούσαν να προσβάλουν τα πλαστικά μέρη της συσκευής. Προσέχετε να μην μπορέσει να εισχωρήσει νερό στο εσωτερικό της συσκευής. Η διείσδυση νερού σε μια ηλεκτρική συσκευή αυξάνει τον κίνδυνο ηλεκτροπληξίας.

Συντήρηση

Στο εσωτερικό της συσκευής δεν υπάρχουν άλλα εξαρτήματα που επιδέχονται συντήρηση.

Πληροφορίες σέρβις

Πρέπει να έχετε υπόψη σας ότι σε αυτό το προϊόν τα παρακάτω εξαρτήματα υπόκεινται σε φθορά ανάλογα με τη χρήση ή φυσική φθορά, δηλ. τα παρακάτω εξαρτήματα χρειάζονται ως αναλώσιμα.

Αναλώσιμα*: Ψήκτρες άνθρακα, λεπίδα πριονιού, έν- θετα τραπεζιού, τραπεζοειδής ιμάντας

* δεν περιλαμβάνεται απαραίτητα στο παραδοτέο υλικό!

Ανταλλακτικά και αξεσουάρ μπορείτε να προμηθευτείτε από το κέντρο σέρβις της εταιρείας μας. Για τον σκοπό αυτόν, σαρώστε τον κωδικό QR στη σελίδα τίτλου.

12. Αποθήκευση

Φυλάσσετε τη συσκευή και τα αξεσουάρ της σε σκο- τεινό, στεγνό χώρο χωρίς παγετό και μη προσβάσιμο σε παιδιά.

Η ιδανική θερμοκρασία αποθήκευσης βρίσκεται μεταξύ 5 και 30°C.

Φυλάσσετε το ηλεκτρικό εργαλείο στη γνήσια συσκευασία.

Καλύψτε το ηλεκτρικό εργαλείο, για προστασία από σκόνη ή υγρασία.

Φυλάσσετε τις οδηγίες χειρισμού μαζί με το ηλεκτρικό εργαλείο.

13. Ηλεκτρική σύνδεση

Ο εγκατεστημένος ηλεκτροκινητήρας έχει συνδε- θεί ώστε να είναι έτοιμος για λειτουργία. Η σύν- δεση συμμορφώνεται με τις ισχύουσες διατάξεις VDE και DIN. Η σύνδεση στο ηλεκτρικό δίκτυο από την πλευρά του πελάτη καθώς και το καλώδιο επέ- κτασης που χρησιμοποιείται πρέπει να συμμορ- φώνονται με αυτές τις προδιαγραφές.

Σημαντικές υποδείξεις

Σε περίπτωση υπερφόρτωσης του κινητήρα, διακό- ττεται αυτόματα η λειτουργία του. Μετά από κάποιο χρόνο ψύξης (μεταβλητής διάρκειας) ο κινητήρας μπο- ρεί να ενεργοποιηθεί πάλι.

Καλώδιο ηλεκτρικής σύνδεσης με ζημιά

Στα καλώδια σύνδεσης συχνά προκύπτουν ζημιές στη μόνωση.

Οι σχετικές αιτίες μπορεί να είναι:

• σημεία πίεσης, όταν καλώδια σύνδεσης περνούν μέσα από διάκενα παραθύρου ή πόρτας.
• θέσεις τσακίσματος λόγω ακατάλληλης στερέωσης ή διέλευσης του καλωδίου σύνδεσης.
• σημεία κοψίματος λόγω διέλευσης τροχήλατων αντικειμένων επάνω από το καλώδιο σύνδεσης.
• ζημιές στη μόνωση λόγω τραβήγματος του φις από την πρίζα.
  • ρωγμές λόγω γήρανσης της μόνωσης.

Καλώδια ηλεκτρικής σύνδεσης με τέτοιες ζημιές δεν επιτρέπεται να χρησιμοποιηθούν και λόγω των ζημιών στη μόνωση αποτελούν κίνδυνο για τη ζωή.

Ελέγχετε τακτικά τα καλώδια ηλεκτρικής σύνδεσης για τυχόν ζημιές. Προσέχετε ώστε κατά τον έλεγχο το καλώδιο σύνδεσης να μην είναι συνδεδεμένο στο δίκτυο ρεύματος.

Τα καλώδια σύνδεσης πρέπει να συμμορφώνονται με τις ισχύουσες διατάξεις VDE και DIN. Χρησιμοποιείτε μόνο καλώδια σύνδεσης με χαρακτηρισμό H05VV-F. Είναι υποχρεωτικό να είναι τυπωμένη η ονορασία τύπου πάνω στο καλώδιο σύνδεσης.

Μοτέρ εναλλασσόμενου ρεύματος

• Η τάση δικτύου ρεύματος πρέπει να είναι 220-240 V\~.
  • Τα καλώδια επέκτασης μήκους έως 25 m πρέπει να έχουν διατομή 1,5 τετραγωνικού χιλιοστού.

Συνδέσεις και επισκευές του ηλεκτρικού εξοπλισμού επιτρέπεται να γίνονται μόνο από ειδικευμένο ηλεκτρολόγο.

Σε περίπτωση ερωτήσεων, αναφέρετε τα εξής στοιχεία:

• Τύπος ρεύματος του κινητήρα
- Στοιχεία της πινακίδας τύπου του μηχανήματος
• Δεδομένα της πινακίδας τύπου του κινητήρα

Τύπος σύνδεσης Υ

Αν απαιτείται αντικατάσταση του καλωδίου ρεύματος, τότε αυτό πρέπει να αντικατασταθεί από τον κατασκευαστή ή από τον εκπρόσωπό του, για την αποφυγή έκθεσης σε κινδύνους.

14. Απόρριψη και ανακύκλωση

Υποδείξεις για τη συσκευασία

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Παρακαλούμε να απορρίψετε τη συσκευασία με τρόπο φιλικό προς το περιβάλλον.

Υποδείξεις σχετικά με το νόμο περί ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ElektroG)

Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δεν πρέπει να απορρίπτονται στα οικιακά απορρίμματα, αλλά να συλλέγονται ή να απορρίπτονται ξεχωριστά!

- Οι χρησιμοποιημένες μπαταρίες ή επαναφορτιζόμενες μπαταρίες που δεν είναι σταθερά εγκατεστημένες στην παλαιά συσκευή, πρέπει πριν την παράδοσή τους να αφαιρούνται χωρίς να καταστραφούν! Η απόρριψή τους ρυθμίζεται από τον νόμο σχετικά με μπαταρίες.

- Οι ιδιοκτήτες ή χρήστες παλαιού ηλεκτρικού και ηλεκτρονικού εξοπλισμού υποχρεούνται από τη νομοθεσία να τον επιστρέφουν μετά το τέλος της ωφέλιμης ζωής του.

- Ο τελικός χρήστης φέρει ο ίδιος την ευθύνη για τη διαγραφή των προσωπικών δεδομένων του από την προς απόρριψη παλαιά συσκευή!

• Το σύμβολο διαγραμμένου κάδου απορρίμμάτων σημαίνει ότι τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δεν επιτρέπεται να απορρίπτονται στα οικιακά απορρίμματα.

• Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού μπορούν να παραδίδονται χωρίς χρέωση στις εξής θέσεις:

- Δημόσιες θέσεις απόρριψης ή θέσεις συλλογής (π.χ. θέσεις που έχουν ορίσει οι δημοτικές αρχές).

- Σημεία πώλησης ηλεκτρικού εξοπλισμού (είτε φυσικά καταστήματα είτε online) εφόσον οι έμπο- ροι έχουν την υποχρέωση παραλαβής τους ή προσφέρουν αυτή την υπηρεσία εθελοντικά.

- Έως τρεις παλαιές ηλεκτρικές συσκευές ανά είδος συσκευής, με μήκος ακμής έως 25 εκατοστών μπορείτε να τις παραδώσετε στον κατασκευαστή, χωρίς χρέωση και χωρίς προηγούμενη αγορά νέας συσκευής, ή να τις παραδώσετε σε άλλη εξουσιοδοτημένη θέση συλλογής στην περιοχή σας.

- Περαιτέρω συμπληρωματικούς όρους παραλαβής του κατασκευαστή και του διανομέα μπορείτε να πληροφορηθείτε από το εκάστοτε τμήμα εξυπηρέτησης πελατών.

- Σε περίπτωση παράδοσης μιας νέας ηλεκτρικής συσκευής από τον κατασκευαστή σε μια ιδιωτική οικία, αυτός μπορεί να φροντίσει για τη δωρεάν παραλαβή της παλαιάς ηλεκτρικής συσκευής, κατόπιν ζήτησης από τον τελικό χρήστη. Για τον σκοπό αυτό επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών του κατασκευαστή.

• Αυτές οι δηλώσεις ισχύουν μόνο για συσκευές που εγκαθίστανται και πωλούνται σε χώρες της Ευρωπαϊκής Ένωσης και υπόκεινται στην Ευρωπαϊκή Οδηγία 2012/19/ΕΕ. Σε χώρες εκτός Ευρωπαϊκής Ένωσης μπορεί να ισχύουν διαφορετικές διατάξεις για την απόρριψη αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού.

15. Αντιμετώπιση προβλημάτων

Πρόβλημα Ενδεχόμενη αιτία Μέτρο αντιμετώπισης
Δεν λειτουργεί ο κινητήρας	Βλάβη σε κινητήρα, καλώδιο ή φις, καμένες ασφάλειες	Αναθέστε τον έλεγχο του μηχανήματος σε εξειδικευμένο τεχνικό. Σε καμία περίπτωση μην επισκευάσετε μόνοι σας τον κινητήρα. Κίνδυνος!Ελέγξτε τις ασφάλειες, αντικαταστήστε αν χρειάζεται
	Καπάκι περιβλήματος ανοιχτό (τερματικός διακόπτης)	Κλείστε σωστά το κάλυμμα περιβλήματος
Ο κινητήρας ξεκινά αργά και δεν φθάνει την ταχύτητα λειτουργίας	Τάση πολύ χαμηλή, ζημιές στις περιελίξεις, καμένος πυκνωτής	Ζητήστε από την εταιρεία παροχής ρεύματος να ελέγξει την τάση. Αναθέστε τον έλεγχο του κινητήρα σε εξειδικευμένο τεχνικό. Αναθέστε την αντικατάσταση του πυκνωτή σε εξειδικευμένο τεχνικό
Ο κινητήρας παράγει πολύ θόρυβο	Ζημιές στις περιελίξεις, βλάβη στον κινητήρα	Αναθέστε τον έλεγχο του κινητήρα σε εξειδικευμένο τεχνικό
Ο κινητήρας δεν επιτυγχάνει την πλήρη ισχύ	Υπερφορτωμένο ηλεκτρικό κύκλωμα στην εγκατάσταση ρεύματος δικτύου (φώτα, άλλοι κινητήρες κλπ.)	Μη χρησιμοποιείτε άλλες συσκευές ή άλλους κινητήρες στο ίδιο ηλεκτρικό κύκλωμα
Ο κινητήρας υπερθερμαίνεται ελαφρά	Υπερφόρτωση του κινητήρα, ανεπαρκής ψύξη του κινητήρα	Αποτρέπτετε την υπερφόρτωση του κινητήρα κατά την κοπή, αφαιρείτε τη σκόνη από το κινητήρα ώστε να εξασφαλίζετε τη βέλτιστη ψύξη του κινητήρα
Η κοπή είναι τραχιά ή κυματοειδής	Στομωμένη λεπίδα πριονιού, ακατάλληλη μορφή δοντιών για το πάχος του υλικού	Τροχίστε τη λεπίδα πριονιού ή χρησιμοποιήστε κατάλληλη λεπίδα πριονιού
Το αντικείμενο εργασίας σχίζεται ή σπάζει	Πολύ υψηλή πίεση κοπής ή λεπίδα πριονιού ακατάλληλη για τη χρήση	Χρησιμοποιήστε κατάλληλη λεπίδα πριονιού
Η λάμα κορδελοπρίονου δεν κινείται ευθύγραμμα	Δεν έχει ρυθμιστεί καλά ο οδηγός	Ρυθμίστε τον οδηγό λάμας κορδελοπρίονου σύμφωνα με τις οδηγίες χειρισμού
	Λανθασμένη λάμα κορδελοπρίονου	Επιλέξτε τη λάμα κορδελοπρίονου σύμφωνα με τις οδηγίες χειρισμού
Κηλίδες καψίματος στο ξύλο κατά την εργασία	Στομωμένη λάμα κορδελοπρίονου	Αντικαταστήστε τη λάμα κορδελοπρίονου
	Λανθασμένη λάμα κορδελοπρίονου	Επιλέξτε τη λάμα κορδελοπρίονου σύμφωνα με τις οδηγίες χειρισμού
Η λάμα κορδελοπρίονου κολλάει κατά την εργασία	Στομωμένη λάμα κορδελοπρίονου	Αντικαταστήστε τη λάμα κορδελοπρίονου
	Ρητινώδεις αποθέσεις στη λάμα κορδελοπρίονου	Καθαρίστε τη λάμα κορδελοπρίονου
	Δεν έχει ρυθμιστεί καλά ο οδηγός	Ρυθμίστε τον οδηγό λάμας κορδελοπρίονου σύμφωνα με τις οδηγίες χειρισμού

Εμφανών ελαττωμάτων που πρέπει να κοινοποιούνται εντός 8 ημερών από την παραλαβή των εμπορευμάτων. Διαφορετικά, τα δικαιώματα buyerís της αξίωσης λόγω τέτοιων ελαττωμάτων ακυρωθεί. Εγγυόμαστε για τις μηχανές μας σε περίπτωση κατάλληλη θεραπτεία για το χρόνο της εκ του νόμου περιόδου εγγύησης από την παράδοση με τέτοιο τρόπο ώστε να αντικαταστήσει οποιοδήποτε μέρος δωρεάν μηχανή που αποδεδειγμένα θα αχρηστευτεί λόγω ελαττωματικού υλικού ή ελαττώματα της κατασκευής μέσα σε τέτοια χρονική περίοδο. Όσον αφορά τα τμήματα που δεν έχουν κατασκευαστεί από εμάς έχουμε μόνο εγγυάται εφόσον έχουμε το δικαίωμα να τις αξιώσεις εγγύησης έναντι των προμηθευτών. Τα έξοδα για την εγκατάσταση των νέων τμημάτων θα πρέπει να βαρύνουν τον αγοραστή. Πρέπει να αποκλείεται η ακύρωση της πώλησης ή η μείωση της πιμής αγοράς, καθώς και οποιεσδήποτε άλλες αξιώσεις για αποζημίωση. Η λεπίδα πριονιού είναι αναλώσιμο είδος και εξαιρούνται ρητά από καμία εγγύηση.

Garanti TR
