HBS400 - Žaga SCHEPPACH - Brezplačna navodila za uporabo

Tip izdelka	Tračna žaga
Znamka	Scheppach
Model	HBS400
Kategorija	Žaga
Moč (S1)	750 W
Napetost / Frekvenca	220-240 V~, 50 Hz
Hitrost rezanja (2 stopnji)	360 m/min (stopnja 1), 720 m/min (stopnja 2)
Dolžina traku	2240 mm
Širina traku	6-15 mm
Največja višina reza	170 mm
Širina reza (odvzem)	305 mm
Dimenzije mize	500 x 400 mm
Nagib mize	0° do 45°
Neto teža	59 kg
Raven zvočnega tlaka LpA	77,4 dB (negotovost 3 dB)
Raven zvočne moči LWA	90,4 dB (negotovost 3 dB)
Glavne funkcije	Vzdolžni, prečni, poševni rezi, prostoročno rezanje; paralelno in prečno vodilo; nagnjena miza
Varnost	Zaščita traku, varnostno stikalo proti ponovnemu zagonu, zaščitni pokrovi, zasilni zaustavitev
Vzdrževanje in čiščenje	Mokro čiščenje brez topil, mesečno oljenje rotirajočih delov, zamenjava obrabljivih delov
Nadomestni deli in popravljivost	Obrabljivi deli: ogljene ščetke, žagini listi, vložki mize, klinasti jermeni. Popravilo pri pooblaščenem servisu.

Pogosto zastavljena vprašanja - HBS400 SCHEPPACH

Kako zamenjati žagin trak?

Izključite vtikač iz omrežja. Odprite zaščito rezila zgoraj in spodaj. Popustite trak s nastavitvenim vijakom (11). Odstranite stari trak, namestite novega. Prilagodite stransko centriranje z ročajem (w), nato napnite z nastavitvenim vijakom. Zaprite zaščiti.

Kako nastaviti napetost žaginega traku?

Napetost se nastavlja s nastavitvenim vijakom (11). Zavrtite ga, da napnete trak. Napetost je odvisna od širine: široki trakovi zahtevajo več napetosti. Prevelika napetost povzroči prezgodnjo pretrganje. Po uporabi vedno popustite trak.

Kako zamenjati hitrost rezanja?

Izključite vtikač. Odprite spodnji zaščitni pokrov. Popustite jermen s nastavitvenim vijakom (12). Namestite jermen na želeni položaj (S1 za 360 m/min, S2 za 720 m/min). Ponovno napnite jermen in zaprite pokrov.

Kaj storiti, če motor ne zažene?

Preverite, ali je pokrov ohišja dobro zaprt (končno stikalo). Preverite varovalke. Če težava ne izgine, naj motor, kabel ali priključek preveri strokovnjak. Nikoli ne popravljajte motorja sami.

Kako očistiti tračno žago?

Izključite napravo. Uporabite vlažno krpo z malo črnega mila. Ne uporabljajte topil ali jedkih snovi. Pazite, da voda ne prodre v notranjost. Redno čistite zaščitne naprave in zračnike.

Katero zaščitno opremo nositi?

Vedno nosite zaščitna očala, zaščito za sluh in, v primeru prahu, respiratorno masko. Dolge lase povežite in nosite oprijeta oblačila. Uporabljajte rokavice pri rokovanju s trakom.

Kako uporabljati paralelno vodilo?

Namestite paralelno vodilo (5) na vodilno tirnico. Nastavite želeno širino reza s pomočjo lestvice (u) in zaklenite zatezno ročico (q). Za vzdolžne reze postavite obdelovanec ob vodilo in potiskajte z enakomernim podajanjem.

Kako prevažati tračno žago?

Uporabite kolesa, nameščena na okviru. Postavite se na stran koles, nagnite stroj tako, da ga povlečete k sebi. Držite ga za okvir. Pozor na visoko težišče. Nikoli ne uporabljajte zaščitnih naprav za dviganje.

Katere materiale lahko režemo?

Žaga je namenjena rezanju lesa in materialov, podobnih lesu (v vzdolžni in prečni smeri). Okrogli materiali zahtevajo zadrževalno napravo. Ne uporabljajte za rezanje drv ali kovin.

Kje najti nadomestne dele?

Obrabljivi deli (ogljene ščetke, listi žage, vložki mize, jermeni) so na voljo pri servisni službi Scheppach. Skenirajte QR kodo na domači strani ali kontaktirajte servisni center. Uporabljajte samo originalne dele.

NAVODILA ZA UPORABO HBS400 SCHEPPACH

1. Električna sigurnost

1. Uporaba i rukovanje električnim alatom

8.10 Ravnalo za poprečno rezanje (14) (opcijski) (sl. AC)

• Ugurajte poprečni graničnik (aj) u utor (af) stola za piljenje.
• Olabavite vijak s ručkom (aq).
• Okrećite poprečni graničnik (aj) dok se ne namjesti željena kutna mjera. Strelica na poprečnom graničniku prikazuje namiešteni kut.
• Ponovno pritegnite vijak s ručkom (aq).
• Graničnu tračnicu (ai) moguće je pomicati po poprečnom graničniku (aj). U tu svrhu otpustite nazubljeni vijak (ah) i pomaknite graničnu tračnicu (ai) u željeni položaj. Ponovno pritegnite nazubljeni vijak (ah).
• Pozor! Ne pomičite graničnu tračnicu (ai) predaleko u smieru lista pila.

15. Otklanjanje neispravnosti

Z uporabo simbolov v tem priročniku želimo vašo pozornost usmeriti na mogoča tveganja. Varnostni simboli in razlage, ki jih spremljajo, je treba natančno razumeti. Sama opozorila ne odpravijo tveganj in ne morejo nadomestiti ustreznih ukrepov za preprečevanje nesreč.

	Opozorilo! Ob neupoštevanju možnost življenjske nevarnosti, nevarnosti telesnih poškodb ali poškodb orodja!
	Pred zagonom preberite navodila za uporabo in varnostne napotke ter jih upoštevajte!
	Nosite zaščitna očala!
	Nosite zaščito za sluh!
	Pri prašenju nosite zaščito za dihala!
	Pozor! Nevarnost poškodbe! Ne posegajte v delujoč žagin list!
	Nosite zaščitne rokavice.
	Pozor! Pred montažo, čiščenjem, predelavo, vzdrževanjem, skladiščenjem in transportom morate napravo izklopiti in odklopiti od električnega napajanja.
	Smer žaginega traku
	Izdelek ustreza veljavnim evropskim direktivam.
	Izdelek ustreza veljavnim srbskimi direktivam.

Kazalo:

Stran:

1. Uvod.... 178
2. Opis izdelka (sl. A – AC) 178
3. Obseg dostave....178
4. Namenska uporaba 178
5. Splošni varnostni napotki 179
6. Preostala tveganja....181
7. Tehnični podatki....181
8. Zgradba in upravljanje 182
9. Prevoz 185
10. Delovna navodila 185
11. Čiščenje in vzdrževanje.... 186
12. Skladiščenje.... 186
13. Električni priključek.... 186
14. Odlaganje med odpadke in reciklaža 187
15. Pomoč pri motnjah.... 188
16. Izjava o skladnosti 357

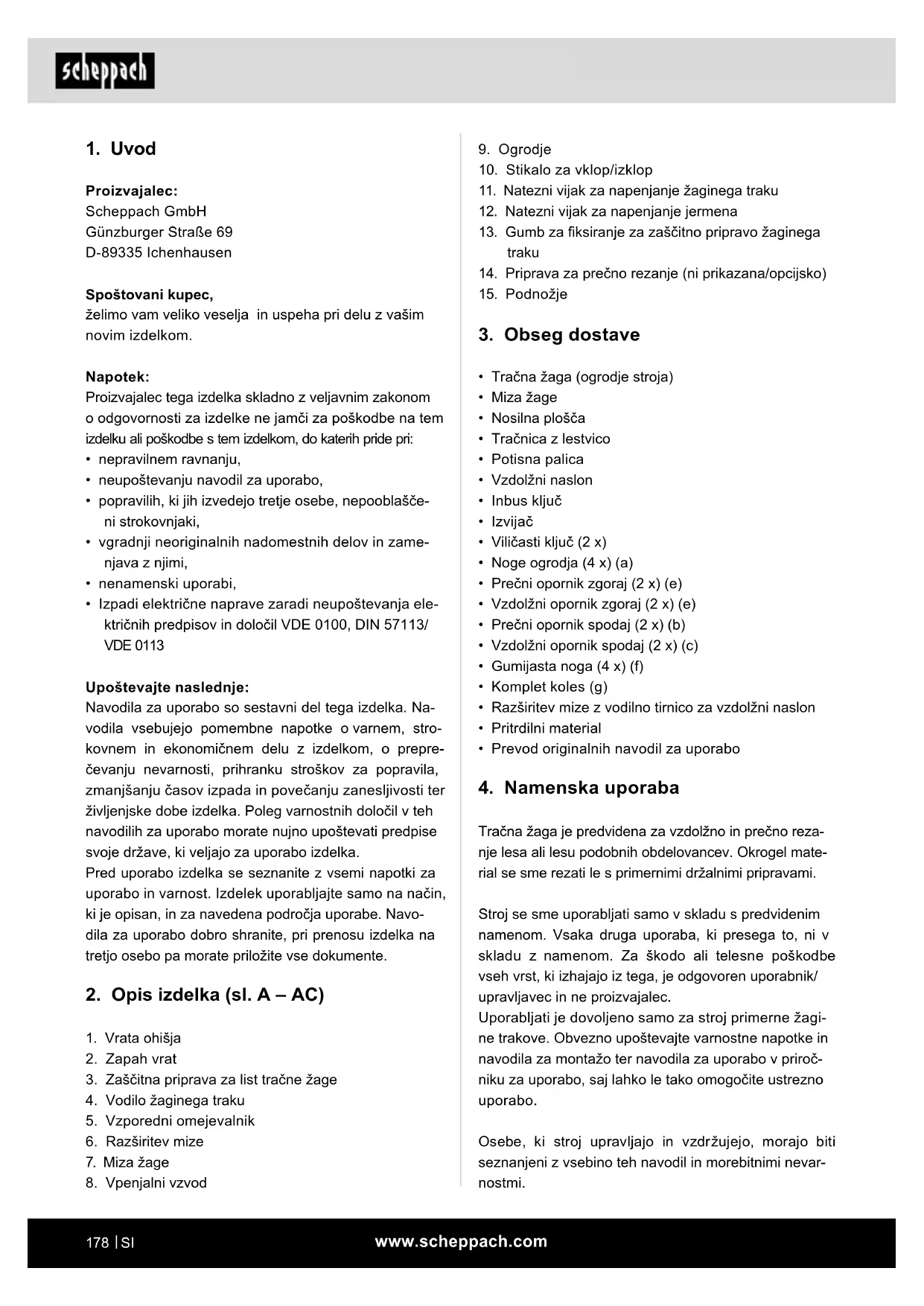

1. Uvod

Proizvajalec:

Scheppach GmbH

• nepravilnem ravnanju,
• neupoštevanju navodil za uporabo,
• popravilih, ki jih izvedejo tretje osebe, nepooblaščeni strokovnjaki,
• vgradnji neoriginalnih nadomestnih delov in zamenjava z njimi,
• nenamenski uporabi,
• Izpadi električne naprave zaradi neupoštevanja električnih predpisov in določil VDE 0100, DIN 57113/VDE 0113

Upoštevajte naslednje:

Navodila za uporabo so sestavni del tega izdelka. Navodila vsebujejo pomembne napotke o varnem, strokovnem in ekonomičnem delu z izdelkom, o preprečevanju nevarnosti, prihranku stroškov za popravila, zmanjšanju časov izpada in povečanju zanesljivosti ter življenjske dobe izdelka. Poleg varnostnih določil v teh navodilih za uporabo morate nujno upoštevati predpise svoje države, ki veljajo za uporabo izdelka.

Pred uporabo izdelka se seznanite z vsemi napotki za uporabo in varnost. Izdelek uporabljajte samo na način, ki je opisan, in za navedena področja uporabe. Navodila za uporabo dobro shranite, pri prenosu izdelka na tretjo osebo pa morate priložite vse dokumente.

2. Opis izdelka (sl. A - AC)

1. Vrata ohišja
2. Zapah vrat
3. Zaščitna priprava za list tračne žage
4. Vodilo žaginega traku
5. Vzporedni omejevalnik
6. Razširitev mize
7. Miza žage
8. Vpenjalni vzvod

9. Ogrodje

1. Stikalo za vklop/izklop
2. Natezni vijak za napenjanje žaginega traku
3. Natezni vijak za napenjanje jermena
4. Gumb za fiksiranje za zaščitno pripravo žaginega traku
5. Priprava za prečno rezanje (ni prikazana/opcijsko)
6. Podnožje

3. Obseg dostave

• Tračna žaga (ogrodje stroja)
• Miza žage
- Nosilna plošča
- Tračnica z lestvico
- Potisna palica
• Vzdolžni naslon
- Inbus ključ
- Izvijač
• Viličasti ključ (2 x)
• Noge ogrodja (4 x) (a)
• Prečni opornik zgoraj (2 x) (e)
• Vzdolžni opornik zgoraj (2 x) (e)
• Prečni opornik spodaj (2 x) (b)
• Vzdolžni opornik spodaj (2 x) (c)
• Gumijasta noga (4 x) (f)
- Komplet koles (g)
- Pritrdilni material
- Prevod originalnih navodil za uporabo

- Razširitev mize z vodilno tirnico za vzdolžni naslon

4. Namenska uporaba

Tračna žaga je predvidena za vzdolžno in prečno rezanje lesa ali lesu podobnih obdelovancev. Okrogel material se sme rezati le s primernimi držalnimi pripravami.

Stroj se sme uporabljati samo v skladu s predvidenim namenom. Vsaka druga uporaba, ki presega to, ni v skladu z namenom. Za škodo ali telesne poškodbe vseh vrst, ki izhajajo iz tega, je odgovoren uporabnik/upravljavec in ne proizvajalec.

Uporabljati je dovoljeno samo za stroj primerne žagine trakove. Obvezno upoštevajte varnostne napotke in navodila za montažo ter navodila za uporabo v priročniku za uporabo, saj lahko le tako omogočite ustrezno uporabo.

Osebe, ki stroj upravljajo in vzdržujejo, morajo biti seznanjeni z vsebino teh navodil in morebitnimi nevarnostmi.

Spremembe na stroju v celoti izključujejo garancijo proizvajalca za poškodbe, do katerih pride kot posledica.

Kljub namenski uporabi ni mogoče v celoti odpraviti določenih dejavnikov preostalih tveganj. Pogojene s konstrukcijo stroja lahko nastopijo naslednje točke:

• Poškodbe sluha zaradi neuporabe potrebne zaščite za sluh.
• Zdravju škodljive emisije lesnega prahu pri uporabi v zaprtih prostorih.
• Nevarnost nesreč zaradi stika roke z nepokritim območjem rezanja orodja.
• Nevarnost telesnih poškodb pri menjavi orodja (nevarnost ureza).
• Nevarnost zaradi izmeta obdelovancev ali delov obdelovancev.
  • Zmečkanine prstov.
• Nevarnost zaradi povratnega udarca.
• Prevrnitev obdelovanca zaradi nezadostne naležne površine obdelovanca.
  • Dotik rezalnega orodja.
• Izmet delov vej in delov obdelovanca.

Prosimo, upoštevajte, da naše naprave namensko niso konstruirane za gospodarsko, obrtno ali industrijsko uporabo. Ne prevzemamo nobene odgovornosti, će na-pravo uporabljate v gospodarskih, obrtnih ali industrijskih obratih ter enakih dejavnostih.

5. Splošni varnostni napotki

Splošni varnostni napotki za električna orodja

⚠ OPOZORILO: Preberite vse varnostne napotke, navodila, slike in tehnične podatke, ki so priloženi temu električnemu orodju.

Zaradi neupoštevanja sledečih navodil lahko pride do električnega udara, požara in/ali hudih telesnih poškodb.

Hranite vse varnostne napotke in navodila za pri- hodnjo rabo.

V varnostnih napotkih uporabljen pojem »električno orodje« se nanaša na omrežno gnana električna orodja (z električnim kablom) in na akumulatorsko gnana električna orodja (brez električnega kabla).

a) Vaše delovno mesto mora biti vedno čisto in dobro osvetljeno. Nered ali neosvetljena delovna območja lahko vodijo do nesreč.

b) Z električnim orodjem ne delajte v eksplozijsko ogroženem okolju, v katerem se nahajajo gorljive tekočine, plini ali prah. Električna orodja ustvarjajo iskre, ki lahko vnamejo prah ali hlape.

c) Otroci in druge osebe se vam ne smejo približevati, medtem ko uporabljate električno orodje. Če vas zamotijo, lahko izgubite nadzor nad električnim orodjem.

1. Električna varnost

a) Priključni vtič električnega orodja se mora prilegati v vtičnico. Vtiča ni dovoljeno na noben način spreminjati. Adapterskih vtičev ne uporabljajte z električnimi orodji, ki so zaščitno ozemljena. Nespremenjeni vtiči in prilegajoče se vtičnice zmanjšajo tveganje električnega udara.

b) Izogibajte se telesnemu stiku z ozemljenimi površinami cevi, gretij, štedilnikov in hladilnikov. Če je vaše telo ozemljeno, obstaja večje tveganje električnega udara.

c) Električnih orodij ne izpostavljajte dežju ali mokroti. Vdor vode v električno orodje poveča tveganje električnega udara.

d) Priključnega voda ne uporabljajte za nošenje ali obešanje električnega orodja ali za vlečenje vtiča iz vtičnice. Priključnega voda ne približujte vročini, olju, ostrim robovom ali premikajočim se delom. Poškodovani ali zamotani priključni vodi povečujejo tveganje električnega udara.

e) Če z električnim orodjem delate na prostem, uporabljajte samo takšne podaljševalne vode, ki so primerni za zunanje območje. Uporaba podaljševalnega voda, ki je primeren za zunanje območje, zmanjša tveganje električnega udara.

f) Če se ni mogoče izogniti uporabi električnega orodja v vlažnem okolju, uporabite zaščitno stikalo na okvarni tok. Uporaba zaščitnega stikala na okvarni tok zmanjša tveganje električnega udara.

1. Varnost oseb

a) Bodite pozorni, pazite, kaj delate, in k delu z električnim orodjem pristopite z razumom. Ne uporabljajte električnega orodja, će ste utru- jeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepozornosti pri uporabi električnega orodja lahko vodi do resnih telesnih poškodb.

b) Nosite osebno zaščitno opremo in vedno zaščitna očala. Nošenje osebne zaščitne opreme, kot je ma- ska za prah, nedrseči varnostni čevlji, zaščitna čelada ali zaščita za sluh, odvisno od vrste in uporabe elek- tričnega orodja, zmanjša tveganje telesnih poškodb.

c) Preprečite nenameren zagon. Zagotovite, da je električno orodje izklopljeno, preden ga boste priklopili na tokovno napajanje in/ali priključili akumulator, ga pobrali ali nosili. Če imate pri nošenju električnega orodja prst na stikalu ali električno orodje vklopljeno priključite na tokovno napajanje, lahko to privede do nesreč.

d) Preden boste vklopili električno orodje, odstranite orodja za nastavitev ali vijačni ključ. Orodje ali ključ, ki se nahaja v vrtečem se delu električnega orodja, lahko privede do telesnih poškodb.

e) Izogibajte se nenaravni telesni drži. Pazite, da stojite varno in da vedno ohranjate ravnotežje. Tako lahko električno orodje v nepričakovanih situacijah bolje kontrolirate.

f) Nosite primerna oblačila. Ne nosite širokih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Premikajoči se deli lahko zagrabijo ohlapna oblačila, nakit ali dolge lase.

g) Če je mogoče namestiti naprave za odsesavanje in lovljenje prahu, jih morate priključiti in pravilno uporabiti. Uporaba naprave za odsesavanje prahu lahko zmanjša nevarnost zaradi prahu.

h) Ne bodite prepričani, da se vam nič ne more zgoditi in nikar ne prezrite varnostnih pravil za električna orodja, tudi će ste po večkratni uporabi električnega orodja popolnoma samozavestni pri njegovi uporabi. Nepazljiva uporaba lahko v delčku sekunde privede do hudih poškodb.

1. Uporaba električnega orodja in ravnanje z njim

a) Ne preobremenjujte električnega orodja. Za svoje delo uporabite temu namenjeno električno orodje. Z ustreznim električnim orodjem lahko v podanem območju moči delate boljše in varneje.

b) Ne uporabljajte električnega orodja, ki ima okvarjeno stikalo. Električno orodje, ki ga ni več mogoče vklopiti ali izklopiti, je nevarno in ga je treba popraviti.

c) Izvlecite vtič iz vtičnice in/ali odstranite snemljiv akumulator, preden boste nastavili napravo, zamenjali dodatno opremo ali shranili električno orodje. S tem previdnostnim ukrepom preprečite nenamerni zagon električnega orodja.

d) Nerabljena električna orodja hranite izven dosega otrok. Osebam, ki niso seznanje- ne z napravo ali niso prebrali teh navodil, ne pustite uporabljati električnega orodja. Električna orodja so nevarna, će jih uporabljajo neizkušene osebe.

e) Skrbno negujte električna in vstavitvena orodja. Preverite, će gibljivi deli brezhibno delujejo in se ne zatikajo, će so deli zlomljeni ali tako poškodovani, da je delovanje električnega orodja omejeno. Pred uporabo električnega orodja je treba popraviti poškodovane dele. Veliko nesreč se zgodi zaradi slabo vzdrževanih električnih orodij.

f) Rezalna orodja morajo biti ostra in čista. Skrbno negovana rezalna orodja z ostrimi rezalnimi robovi se manj zatikajo in jih je mogoče lažje voditi.

g) Električno orodje, pribor, vložna orodja itd. uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in opravilo, ki ga je treba izvršiti. Uporaba električnega orodja v namene, za katere ni predvideno, lahko vodi do nevarnih situacij.

h) Ročaji in prijemalne površine morajo biti suhe, čiste in brez olja in masti. Spolzki ročaji in spolzke prijemalne površine ne omogočajo varnega upravljanja in nadzor električnega orodja v nepredvidljivih situacijah.

5. Servis

a) Vaše električno orodje sme popravljati samo kvalificirano strokovno osebje in le z original-nimi nadomestnimi deli. Tako je zagotovljeno, da električno orodje ostane varno.

⚠ OPOZORILO! To električno orodje med delovanjem ustvarja elektromagnetno polje. To polje lahko v določenih okoliščinah vpliva na aktivne ali pasivne medicinske vsadke. Zaradi zmanjšanja nevarnosti resnih ali smrtnih poškodb, osebam z medicinski-mi vsadki priporočamo, da se pred uporabo električnega orodja posvetujejo s svojim zdravnikom ali proizvajalcem medicinskega vsadka.

Dodatni varnostni napotki

- Pri vseh vzdrževalnih delih na žaginem traku uporabljajte zaščitne rokavice!

- Pri rezanju okrolega lesa je treba uporabiti napravo, ki obdelovanec ščiti pred vrtenjem.

- Pri pokončnem rezanju desk je treba uporabiti napravo, ki obdelovanec zavaruje, da ne udari nazaj.

- Zaradi upoštevanja emisijskih vrednosti pri obdelavi lesa in zaradi varnega delovanja je treba priključiti odsesovalno napravo za prah s hitrostjo zraka vsaj 20 m/s.

- Varnostne napotke posredujte vsem osebam, ki delajo na stroju.

- Žage ne uporabljajte za žaganje drv.

- Stroj je opremljen z varnostnim stikalom proti ponovnemu vklopu po izpadu napetosti.

- Pred zagonom preverite, ali se napetost na tipski ploščici naprave ujema z omrežno napetostjo.

- Kabelski boben uporabljajte samo, ko je odvit.

- Oseb, ki delajo na stroju, ni dovoljeno motiti.

- Upoštevajte smer vrtenja motorja in žaginega traku.

- Varnostne priprave na stroju ne smejo biti odstranjene in neuporabne.

- Ne žagajte obdelovancev, ki so premajhni, da bi jih lahko varno držali v roki.

- Drobcev, ostružkov ali zataknjenih delčkov lesa ne odstranjujte, medtem ko žagin trak deluje.

- Upoštevajte zadevne predpise za preprečevanje nezgod in ostala splošno priznana varnostno tehnična pravila.

- Upoštevajte delovna navodila poklicnega združenja (VBG 7).

- Pozor! Dolge obdelovance na koncu rezanja zavarujte pred prevrnitvijo. (npr. z odvijalnim stojalom itd.).

- Zaščitna priprava za žagin trak (3) mora biti med transportom naprave v najnižjem položaju v bližini mize.

- Zaščitnih pokrovov ni dovoljeno uporabljati za transport ali nepravilno delovanje stroja.

- Deformiranih ali razpokanih žaginih trakov ni dovoljeno uporabljati.

- Zamenjajte izrabljen mizni vložek.

- Nikoli ne zaženite stroja, će so vrata, ki ščitijo žagin trak oz. ločilna zaščitna naprava odprta.

- Pazite, da je izbira žaginega traku in hitrosti primerna za obdelovanec, ki ga boste rezali.

- Ne pričnite s čiščenjem žaginega traku, dokler se le-ta povsem ne zaustavi.

- Pri ravnih rezih majhnih obdelovancev morate uporabiti potisno palico proti paralelnemu omejevalniku.

- Pri delu z žaginim listom in grobimi materiali nosite rokavice!

- Med transportom naj bo zaščitna priprava žaginega traku nahajati v najnižjem položaju in blizu mize.

- Pri zajeralnih rezih z nagnjeno mizo je treba vzporedni omejevalnik namestiti na spodnjem delu mize.

- Ločilnih zaščitnih naprav nikoli ne uporabljajte za dviganje ali transportiranje.

- Poskrbite, da so zaščitne priprave žaginega traku v uporabi in pravilno nastavljene.

- Roke držite na varnostni razdalji od lista tračne žage. Uporabite potisno palico za ozke reze.

- Premične zaščitne naprave nastavite tako, da so čim bolj blizu obdelovanca.

- Potisno palico shranite na držalu stroja, predvidenem za njo, tako da jo boste lahko dosegli iz svojega običajnega delovnega položaja in bo vedno pripravljena na to, da se jo prime.

- V običajnem delovnem položaju je upravljavec pred strojem.

- Ne uporabljajte hladilnih tekočin. Uporaba vode ali drugih hladilnih tekočin lahko povzroči električni udar.

- Električnih orodij ne uporabljajte z odprtim pokrovom za dostop do lista tračne žage. Stik z gibljivimi deli lahko povzroči telesne poškodbe.

6. Preostala tveganja

Električno orodje je izdelano skladno s stanjem tehnike in priznanimi varnostno tehničnimi pravili. Kljub temu lahko pride pri delu do pojava preostalih tveganj.

- Nevarnost poškodb prstov in rok zaradi delujočega lista tračne žage in nestrokovnega ravnanja z obdelovancem. Poškodbe zaradi vstran zalučanih obdelovancev pri nestrokovnem držanju ali vodenju, kot pri delu brez omejevala.

- Ogroženost zdravja zaradi prahu lesa ali lesenih trsk. Obvezno nosite osebno zaščitno opremo in zaščito oči. Uporabite sistem za odsesavanje!

- Poškodbe zaradi okvarjenega žaginega traku. Žagin trak redno preverjajte glede nepoškodovanosti.

- Nevarnost poškodb prstov in rok pri menjavi žagine-ga traku. Nosite primerne delovne rokavice.

- Nevarnost poškodb pri vklopu stroja zaradi žagine-ga traku, ki se zažene.

- Nevarnost zaradi toka, će ne uporabljate ustreznih električnih priključnih vodov.

- Ogroženost zdravja zaradi delujočega žaginega traku pri dolgih laseh in ohlapnih oblačilih. Nosite osebno zaščitno opremo, kot so mrežica za lase in ozko prilegajoča se delovna oblačila.

- Poleg tega lahko kljub vsem izpolnjenim preventivnim ukrepom ostanejo preostala tveganja, ki niso očitna.

- Preostala tveganja lahko minimizirate, će skupaj upoštevate »splošne varnostne napotke« in »namensko uporabo« ter navodila za uporabo v celoti.

7. Tehnični podatki

Motor na izmenični tok

220 - 240 V \~, 50 Hz

Moč S1* 750 W

Število vrtljajev v prostem teku 1400 min	-1
Dolžina lista tračne žage 2240 mm
Širina lista tračne žage 6–15 mm
Hitrost žaginega traku I 360 m/min
Hitrost žaginega traku II 720 m/min
Višina reza 0 – 170 mm
Razkladanje 305 mm
Velikost mize 500 x 400 mm
Nagibna miza 0° do 45°
Maks. mere obdelovanca	600 x 600 x 170 mm
Teža	59 kg

Pridržujemo si pravico do tehničnih sprememb!

*Način delovanja S1 (neprekinjeno delovanje)

Obdelovanec mora biti visok najmanj 3 mm in širok 10 mm.

Vrednosti hrupa in vibracij so bile ugotovljene v skladu s standardom EN 62841.

Raven hrupa L_pA	77,4 dB
Nezanesljivost K_pA	3 dB
Nivo moči zvoka L_WA	90,4 dB
Negotovost K_WA	3 dB

Nosite zaščito za sluh.

Zaradi vpliva hrupa lahko oglušite. Ugotovljene skupne vrednosti nihanja (vektorska vsota treh smeri) ustreza- jo standardu EN 62841.

Navedena vrednost emisij hrupa je bila izmerjena po standardiziranem postopku preverjanja in jo lahko uporabite za primerjavo električnega orodja z drugim.

Navedeno vrednost emisij hrupa lahko uporabite tudi za začasno oceno obremenitve.

OPOZORILO

Emisije hrupa lahko med dejansko uporabo električnega orodja odstopajo od navedenih vrednosti, odvisno od vrste in načina uporabe električnega orodja; še posebej od vrste obdelovanca, s katerim delate.

Vzpostaviti je treba varnostne ukrepe za zaščito upravljavca na podlagi ocene obremenitve nihanja med dejanskimi pogoji uporabe (upoštevati je treba vse dele obratovalnega cikla, na primer čas izklopa električnega orodja in tiste, ko je vklopljen, vendar teče brez obremenitve).

8. Zgradba in upravljanje

⚠️ Pozor!

Pred zagonom morate izdelek obvezno montirati v celoti!

• Odprite embalažo in napravo previdno vzemite ven.
• Odstranite embalažni material ter ovojna in transportna varovala (če obstajajo).
• Preverite, ali je obseg dostave celovit.
• Preverite, će so se naprava in deli pribora poškodovali med transportom.
• Po možnosti embalažo shranite do preteka garancijskega časa.

⚠ POZOR!

Naprava in embalažni material nista otroški igrači! Otroci se ne smejo igrati s plastičnimi vrečkami, folijami in majhnimi deli! Obstaja nevarnost, da jih pogoltnejo in se z njimi zadušijo!

Stroj mora biti postavljen stabilno, tj. na delovni pult ali privit na trden podstavek. V ta namen so v podnožju stroja pritrdilne luknje.

• Miza žage mora biti pravilno montirana.
• Pred zagonom je treba ustrezno namestiti pokrove in varnostne naprave.
• Žagin trak se mora biti sposoben prosto premikati.
• Pri že obdelanem lesu pazite na tujke, kot so npr. žeblji ali vijaki itd.
• Preden vklopite stikalo za vklop/izklop, se prepričajte, da je žagin trak pravilno montiran in da se gibljivi deli prosto premikajo.
• Pred priključitvijo stroja se prepričajte, da se podatki na tipski ploščici ujemajo s podatki o električnem omrežju.

Montažno orodje

• 1 viličasti ključ velikosti 10/13

8.1 Montaža podnožja (sl. B + C + D)

Deli za montažo:

• 4 noge ogrodja (a)
- Oporniki ogrodja spodaj: 2 x dolg (b) + 2 x kratek (c)

• Oporniki ogrodja zgoraj: 2 x dolg (d) + 2 x kratek (e)
  • 4 gumijaste noge (f), 4 podložke M8, 4 matice M8
• Pritrdilni deli (24 sponskih vijakov M8 x 16, 4 šestrobi vijaki M8 x 45, 32 podložk M8, 28 matic M8, 4 varovalni obroči M8)
• 2 kolesi z vpetjem kolesa (g) (2 sponska vijaka M8 x 20, 2 podložki 8, 2 zaporni matici M8).
• Pri montaži vse vijake rahlo zategnite z roko.
• 4 gumijaste noge privijte na noge ogrodja.
• Na noge ogrodja (a) montirajte po en opornik ogrodja spodaj (b + c) z 2 sponskima vijakoma M8 x 16, 2 podložkama in 2 maticama.
• Zdaj montirajte opornike ogrodja zgoraj (d + e) s po 4 sponskimi vijaki M8 x 16, 4 podložkami in 4 maticami na noge ogrodja (a), kot je prikazano na sliki C.
• Montirajte obe kolesi z vpetjem kolesa (g) z 2 sponskima vijakoma M8 x 20, 2 podložkama 8, 2 zapomima maticama M8 (sl. C + D)
• Položite karton za stroj in ga previdno prevrnite na-zaj, da se stroj z ohišjem nalega na tla.
• Vnaprej montirano ogrodje (sl. C) vstavite pod osnovno ploščo tračne žage in ga ročno privijte s 4 šestrobimi vijaki M8 x 45, 8 podložkami in 4 varovalnimi obroči ter 4 maticami.
• Postavite stroj s podnožjem na ravno površino in trdno zategnite vse vijake.

8.2 Namestitev mizne plošče (sl. E - J)

• Položite mizni vstavek (h) v predviden izrez na mizi žage (7) (slika E). (Za menjavo demontirajte mizo žage v obratni smeri.)
• Potisnite list tračne žage skozi režo v mizi žage. Delovno mizo namestite na obeso mize tako, da lahko vijak za fiksiranje (i) potisnete skozi držalo (j) (sl. F + G).
• Delovno mizo privijte s krilato matico (k) (sl. E + H).
• Preverite, će žagin trak prosto teče in se ne dotika mize.
• Montirajte vijak M6x40 z dvema podložkama in vijakom na mizo. (sl. I)
• Z nastavitvenim vijakom (I) nastavite mizo v pravem kotniku na žagin trak.
• Uporabite omejevalni kotnik -
• Fiksirajte nastavitveni vijak (l) in zategnite krilato matico (k).
  • Kazalec skale (m) postavite na 0.
• Nastavljanje lestvice kota (n): Z odvijanjem vijakov (o) in premikanjem lestvice kota (o), dokler kazalec skale (m) ne kaže na 0. Ponovno pritrdite vijake.

8.3 Montiranje razširitve mize

$$ (s l. K + L + M + N + O) $$

Odstranite oba vijaka in podložke (p) z razširitve mize (6). (sl. K)

Potisnite razširitev mize (6) na mizo, ki je montirana na stroju. Pazite, da je vpenjalni vzvod (8) odprt (sl. L + M).

Potisnite razširitev mize v celoti na mizo (sl. N), da vijaka (p) fiksirate na obeh straneh. (sl. O) Pazite, da vijaka (p) montirate na obeh straneh. Oba vijaka omejujeta izvlek razširitve mize.

8.4 Montaža vzporednega omejevalnika (sl. P)

• Montirajte vzporedni omejevalnik (5) tako, da ga za-daj položite in ga z vpenjalnim vzvodom (q) fiksirate navzdol.
• Pri demontaži povlecite vpenjalni vzvod (q) navzgor in odstranite vzporedni omejevalnik (5).
• Vpenjalno silo vzporednega omejevalnika lahko nastavite na zadnji matici z narebrenim robom (r).

8.5 Nastavitev širine reza (sl. P + Q)

• Pri vzdolžnem rezanju lesenih delov je treba uporabljati vzporedni omejevalnik (5).
• Nastavite vzporedni omejevalnik (5) na vodilno tirnico (v) desno ali levo od žaginega lista.
• Na vodilni tirnici za vzporedni omejevalnik (5) sta 2 skali (s/t), ki kažeta razdaljo med omejevalno tračni-co in žaginim listom.
• Vzporedni omejevalnik (5) nastavite na želeno mero na kontrolnem okencu (u) in ga pritrdite z vpenjalnim vzvodom (q) za vzporedni omejevalnik. (sl. P)

8.6 Uporaba razširitve mize (sl. R - T)

• Pri posebej širokih obdelovancih morate vedno uporabiti razširitev mize (6).
• Sprostite vpenjalni vzvod (8) in povlecite razširitev mize ven toliko, da obdelovanec, ki ga želite žagati, lahko nalega nanjo, ne da bi se prevrnil. (sl. T)

8.7 Menjava žaginega traka (sl. U + V)

Pozor: Izvlecite omrežni vtič!

• Odstranite vzporedni omejevalnik in razširitev mize v obratni smeri (sl. K – P).
• Odprite zaščito žaginega traku zgoraj in spodaj.
• Sprostite žagin trak z napenjalnim vijakom (11) (sl. U) in odstranite trak.
• Namestite nov žagin trak.

Stranski popravek (sl. U)

• Žagin trak mora potekati približno po sredini koles za trak.
• Zgornje kolesce traku ročno obrnite v smer rezanja in s pomočjo ročaja (w) opravite stranski popravek.

Pozor! Kolesce traku mora po večkratnem obračanju teči po sredini kolesca traku. Vizualna kontrola!

• Kolesce traku ročno obrnite v smer rezanja in z napenjalnim vijakom (11) istočasno izvedite dokončno napenjanje. Napetost je odvisna od širine žaginega traku. Široke žagine trakove je težje napeti kot ozke.
• Po končani nastavitvi zategnite protimatico (x). Zaprite zaščitni pokrov.
• Pozor! Prevelika napetost povzroči predčasen pretrg!
• Razširitev mize montirajte v obratni smeri. (sl. K – O)
• Po zaključku dela vedno sprostite žagin trak! V ta namen zrahljajte napenjalni vijak (11).

8.8 Nastavitev števila vrtljajev (sl. V + W + X)

Izvlecite omrežni vtič!

• Odprite spodnji zaščitni pokrov.
  • Z napenjalnim vijakom (12) sprostite jermen.
• Nastavite jermen v želeni položaj (S1 ali S2).
  • Z napenjalnim vijakom (12) ponovno napnite jermen.
  • Zaprite spodnji zaščitni pokrov.

Območje števila vrtljajev:

• Stopnja števila vrtljajev 1 360 m/min
• Za obdelavo trdega lesa, trdemu lesu podobnih materialov in za fine reze.
• Stopnja števila vrtljajev 2 720 m/min
• Za obdelavo mehkega lesa in za manj fine reze.

8.9 Vodilo žaginega traku (sl. Y)

Ko sprostite gumb za fiksiranje (13), lahko premaknete vodilo žaginega traku.

Zgornjo vodilo žaginega traku lahko nastavite za višino obdelovancev od 0 do 175 mm.

Čim manjši razmik od obdelovanca zagotavlja optimalno vodenje traku in varno delo!

Protitlačni ležaji (sl. Z + AA)

Protitlačni ležaji (y) sprejmejo tlak pomikanja obdelovanca. Nastavite zgornji in spodnji protitlačni ležaj tako, da se rahlo nalega na hrbtni del žaginega traku. Zategnite vijake (aa). Razdalja naj znaša približno 0,5 mm.

Vodilni valji zgoraj. (sl. Z)

Nastavite zgornje vodilne valje (z) na trenutno širino žaginega traku. Sprednji robovi vodilnih valjev lahko segajo največ do konca zobcev žaginega traku. Če se vodilni valji rahlo dotikajo žaginega traku, zategnite vi-jake (aa).

Vodilni prsti spodaj (sl. AA)

Nastavite spodnje vodilne prste (ab) na trenutno širino žaginega traku. Sprednji robovi vodilnih prstov lahko segajo največ do konca zobcev žaginega traku. Če se vodilni prsti rahlo dotikajo žaginega traku, zategnite nastavljalne vijake (ac).

Žagin trak se ne sme zatikati!

Skladiščenje potisne palice (sl. AB)

Da je potisna palica (ae) vedno v neposredni bližini, jo obesite v temu predvideno pripravo (ad) na levi zgornji strani tračne žage.

8.10 Priprava za prečno rezanje (14) (opcijsko) (sl. AC)

• Prečni naslon (aj) potisnite v enega od utorov (af) v mizi žage.
  • Zategnite vijak z ročajem (ag).
• Obračajte prečni naslon (aj), dokler ne nastavite želenega vogelnika. Puščica na prečnem naslonu kaže nastavljen kot.
• Ponovno zategnite vijak z ročajem (ag).
• Omejevalno tračnico (ai) lahko premikate po prečnem naslonu (aj). V ta namen odvijte narebričeni vijak (ah) in potisnite omejevalno tračnico (ai) na želen položaj. Ponovno zategnite narebričeni vijak (ah).
• Pozor! Omejevalne tračnice (ai) ne potisnite preveč v smer žaginega lista.

8.11 Vklop, izklop (sl. A)

• Žago lahko vklopite s pritiskom zelene tipke »I« (10). Pred pričetkom žaganja počakajte, da žagin list doseže svoje najvišje število vrtljajev.
• Za vnovični izklop žage morate pritisniti rdečo tipko »0« (10).

Pozor!

Pri delu na stroju morajo biti nameščene vse zaščitne priprave in pokrivala. Zgornje in spodnje kolo za trak je obloženo s fiksno nameščeno zaščito in premičnim pokrovom ohišja. Pri odpiranju pokrova ohišja se stroj izklopi. Vklop je mogoč samo, ko je pokrov zaprt.

9. Prevoz

Previdno: Pri transportu upoštevajte težo stroja in poi- ščite pomoč dodatne osebe!

Uporaba vozne priprave. Postavite se na stran koles. Zgornji del stroja povlecite k sebi, tako da stroj stoji na obeh kolesih in se ga da premakniti. Držite stroj na ogrodju (9).

Pozor! Upoštevajte visoko težišče stroja.

Pozor! Za dviganje ali transportiranje nikoli ne uporabljajte ločilnih zaščitnih naprav.

10. Delovna navodila

Sledeča priporočila so primeri za varno uporabo tračnih žag.

Sledeči varni načini dela se smatrajo kot dodatek k varnosti, vendar niso primerno, popolnoma ali vsestransko uporabni za vsako uporabo. Ne morejo obravnavati vseh mogočih, nevarnih stanj in jih je potrebno skrbno interpretirati.

• Pri delih v zaprtih prostorih je treba stroje priključiti na sistem za odsesavanje.
• Ko stroj miruje, npr. po koncu dela, sprostite nape-tost žaginega traku. Na stroj namestite ustrezen na-potek za napenjanje žaginega traku za naslednjega uporabnika.
• Nerabljene žagine trakove varno shranite zložene skupaj na suhem mestu. Pred uporabo preverite, če obstajajo napake (zobci, razpoke). Pomanjkljivih žaginih trakov ne uporabljajte!
• Pri ravnanju z žaginimi trakovi nosite primerne rokavice.
• Pred začetkom dela je treba varno namestiti vse zaščitne in varnostne priprave na stroju.
• Lista tračne žage ali vodila lista tračne žage nikoli ne čistite s ščetko, ki jo držite v roki, ali s strgalom, medtem ko list tračne žage deluje. Žagini listi, na katerih je smola, ogrožajo delovno varnost in jih je treba redno čistiti.
• Zaradi osebne varnosti pri delu nosite zaščitna očala in zaščito za sluh. Pri dolgih laseh nosite mrežico za lase. Ohlapne rokave zavihajte čez komolce.
• Pri delu nastavite vodilo lista tračne žage tako, da je čim bolj blizu obdelovanca.
• V delovnem območju in okolici stroja poskrbite za zadostno osvetlitev.
• Za ravne reze vedno uporabljajte vzdolžni naslon, da preprečite praznenje ali zdrs obdelovanca.

• Za obdelavo ozkih obdelovancev uporabljajte potisno palico, tako da jo ročno pomikate.

• Za poševne reze postavite mizo žage v ustrezen položaj in obdelovanec vodite vzdolž vzdolžnega omejevalnika.

• Za rezanje rogljev in čepov v obliki repastega čepa ali zagozd vsakič obrnite mizo v plus ali minus položaj. Pazite na varno vodenje obdelovanca.
• Pri lokastih in neenakomernih rezih obdelovanec potiskajte enakomerno naprej z obema rokama, pri tem pa naj bodo prsti pokrčeni. Z rokami držite obdelovanec na varnem mestu.
• Za ponovno izvajanje lokastih, neenakomernih rezov uporabite pomožno šablono.
• Pri rezanju hlodovine zavarujte obdelovanec proti sukanju.
• Za varno delo pri prečnih rezih uporabite posebni pribor - pripravo za prečno rezanje.

10.1 Izvedba vzdolžnih rezov (sl. AD)

Tukaj obdelovanec prerežete po njegovi vzdolžni smeri.

• Vzporedni omejevalnik (5) na desni ali levi strani žaginega traku nastavite ustrezno želeni širini.
  • Vodilo žaginega traku (4) spustite na obdelovanec. (glejte 8.9)
  • Vklopite žago.
• Eno stran obdelovanca z desno roko potisnite ob vzporedni omejevalnik (5), medtem ko ravna stran nalega na mizo žage (7).
• Obdelovanec enakomerno pomikajte vzdolž vzporednega omejevalnika (5) v žagin trak.
• Pomembno: Dolge obdelovance je treba na koncu postopka rezanja zavarovati pred nagibom (npr. s stojalom za odvijanje itd.).
• Pozor! Pri obdelavi ozkih obdelovancev morate obvezno uporabiti potisno palico.
• Potisno palico (ae) shranite na predviden kavelj (ad) na strani žage, da jo vedno lahko uporabite. (sl. AB)

10.2 Izvedba poševnih rezov (sl. J + sl. AE)

• Da lahko poševne reze izvajate vzporedno na žagin trak, je mogoče mizo žage (7) magniti naprej od 0–45°.
  • Zategnite ročaj za fiksiranje (k).
• Nagibajte mizo žage (7) naprej, dokler ni na merilni skali (o) nastavljen želen vogelnik.
• Ponovno zategnite ročaj za fiksiranje (k).
• Pozor: Ko je miza žage (7) nagnjena, je vzporedni omejevalnik (5) treba namestiti v delovni smeri desno od žaginega traku na navzdol usmerjeno stran (če širina obdelovanca to dopušča), da obdelovanec zavarujete pred tem, da bi zdrsnil.
• Rez izvršite tako, kot je opisano pod 10.1.

10.3 Prostoročni rezi (sl. AF)

Ena od najpomembnejših značilnosti tračne žage je enostavno rezanje krivin in radijev.

• Spustite vodilo žaginega traku (4) na obdelovanec. (glejte 8.9)
  • Vklopite žago.
• Obdelovanec trdno pritisnite na mizo žage (7) in ga počasi potiskajte v žagin trak.
• Pri prostem rezanju delajte z manjšo hitrostjo potiskanja, da žagin trak lahko sledi želeni liniji.
• Velikokrat je v pomoč, će krivine in kote grobo odžagate približno 6 mm od linije.
• Če boste morali žagati krivine, ki so preozke za uporabljen žagin trak, boste morali izvesti pomožne reze do sprednje strani krivine, tako da se ti nabere- jo kot odpadki lesa, ko izžagate dokončni radij.

10.4 Izvajanje rezov s pripravo za prečno rezanje (sl. AG + sl. AC) (opcijsko)

• Pripravo za prečno rezanje (14) nastavite na želeni kot (glejte 8.10).
• Rez izvršite tako, kot je opisano pod 10.1.

11. Čiščenje in vzdrževanje

△ Opozorilo! Pred vsakim nastavljanjem, servisiranjem ali popravilom izvlecite omrežni vtič!

Splošni vzdrževalni ukrepi

Od časa do časa s krpo obrišite ostružke in prah, ki se nabirajo na stroju. Če želite podaljšati življenjsko dobo orodja, enkrat mesečno namažite vrtljive dele. Motorja ne oljite.

Za čiščenje plastike ne uporabljajte jedkih sredstev.

Čiščenje

Na zaščitnih pripravah, prezračevalnih režah in ohišju motorja mora biti čim manj prahu in umazanije. Zdrgnite napravo s čisto krpo ali jo izpihajte s stisnjenim zrakom pod nizkim tlakom.

Priporočamo, da napravo očistite neposredno po vsaki uporabi.

Napravo redno čistite z vlažno krpo in malo mazalnega mila. Ne uporabljajte čistil ali topil, ker lahko poškodujejo plastične dele naprave. Pazite, da v notranjost naprave ne vdre voda. Vdor vode v električno napravo poveča tveganje električnega udara.

Vzdrževanje

V notranjosti naprave ni nobenih drugih delov, ki bi potrebovali vzdrževanje.

Informacije o servisu

Upoštevajte, da so pri tem izdelku sledeči deli podvrženi obrabi, ki izhaja iz uporabe, ali naravni obrabi oz. so sledeči deli potrebni kot potrošni material.

Obrabni deli*: Oglene ščetke, žagin list, mizni vstavki, klinasti jermen

* ni nujno v obsegu dostave!

Nadomestne dele in pribor dobite v našem servisnem centru. V ta namen odčitajte QR-kodo na naslovni strani.

12. Skladiščenje

Napravo in njen pribor skladiščite v temnem, suhem prostoru, ki je zaščiten pred zmrzaljo in izven dosega otrok.

Idealna temperatura skladiščenja je med 5 in 30°C.

Električno orodje shranjujte v originalni embalaži.

Pokrijte električno orodje, da ga zaščitite pred prahom ali vlago.

Navodila za uporabo hranite ob električnem orodju.

Nameščeni elektromotor je priključen, tako da je pripravljen za uporabo. Priključek ustreza zadevnim standardom VDE in DIN. Omrežni priključek in uporabljen podaljševalni vod na strani kupca morata ustrezati predpisom.

Pomembni napotki

Pri preobremenitvi motorja se ta samodejno izklopi. Po določenem času hlajenja (različni časi) lahko motor znova vklopite.

Poškodovani električni priključni vodnik

Na električnih priključnih vodih pogosto nastanejo poškodbe izolacije.

Vzroki za to so lahko:

• Otiščanci, će priključne vode speljete skozi okna ali reže vrat.
• Pregibi zaradi nepravilne pritrditve ali vodenja priključnih vodov.
• Rezi zaradi vožnje preko priključnih vodov.
• Poškodbe izolacije zaradi iztrganja iz stenske vtičnice.
• Pretrgana mesta zaradi staranja izolacije.

Takih poškodovanih električnih priključnih vodov ne smete uporabljati, ker so zaradi poškodb izolacije smrtno nevarni.

Redno preverjajte, će so električni priključni vodi poškodovani. Pri tem pazite, da priključni vod pri preverjanju ne bo visel na napajalnem omrežju.

Električni priključni vodi morajo ustrezati zadevnim do-ločilom VDE in DIN. Uporabljajte samo priključne vode z oznako H05VV-F.

Po predpisih mora biti oznaka tipa priključnega voda natisnjena na njem.

Motor na izmenični tok

- Omrežna napetost mora biti 220–240 V\~.

- Podaljševalni vodi do dolžine 25 m morajo imeti prečni prerez 1,5 kvadratnega milimetra.

Priključevanje in popravila električne opreme lahko izvajajo samo električarji.

V primeru povpraševanja morate navesti spodnje podatke:

• Vrsta toka, ki napaja motor

- Podatki tipske ploščice stroja

- Podatki tipske ploščice motorja

Če je treba zamenjati omrežni priključni vod, mora to izvesti proizvajalec ali njegov zastopnik, da se prepreči tveganja za varnost.

14. Odlaganje med odpadke in reciklaža

Napotki za embalažo

Embalažne materiale je mogoče reciklirati. Embalažo zavrzite okolju prijazno.

Napotki glede zakona o električnih in elektronskih napravah

Stare električne in elektronske naprave ne sodijo med gospodinjske, pač pa jih morate zavreči oz. oddati na zbirno mesto ločeno!

- Stare baterije in akumulatorje, ki niso fiksno vgrajeni v staro napravo, je treba pred oddajo na zbirno mesto odstraniti brez uničenja komponent! Navodila za njihovo odstranjevanje ureja zakon o baterijah.

- Lastnik oz. uporabnik električnih in elektronskih naprav je zakonsko zavezan, da stare naprave po njihovi uporabi odda.

- Končni uporabnik nosi odgovornost za brisanje svojih osebnih podatkov na stari napravi, ki jo želi zavreči!

- Simbol prečrtanega smetnjaka pomeni, da električnih in elektronskih naprav ne smete odlagati med gospodinjske odpadke.

- Električne in elektronske naprave lahko brezplačno oddate na naslednjih mestih:

- Javno-pravna mesta za odstranjevanje odpadkov oz. zbirna mesta (npr. komunalna podjetja).

- Prodajna mesta električnih naprav (stacionarna in spletna), će so trgovci zavezani k prevzemanju starih naprav ali to ponujajo brezplačno.

- Do tri stare električne naprave na vrsto naprave, z dolžino stranice največ 25 centimetrov, lahko brez predhodnega nakupa nove naprave od proizvajalca oddate pri njem ali na drugem pooblaščenem zbirnem mestu v vaši bližini.

- Ostale proizvajalčeve in trgovčeve dodatne pogoje za prevzem najdete pri posamezni servisni službi.

- Če proizvajalec dostavi novo električno napravo v zasebno gospodinjstvo, lahko končni uporabnik na zahtevo naroči brezplačen prevzem stare električne naprave. Povežite se s servisno službo proizvajalca.

- Te izjave veljajo le za naprave, ki so nameščene in prodane v državah Evropske unije in so predmet evropske direktive 2012/19/EU. V državah izven območja Evropske unije lahko veljajo drugačna določila za odstranjevanje starih električnih in elektronskih naprav med odpadke.

15. Pomoč pri motnjah

Motnja Morebiten vzrok Ukrep
Motor ne deluje.	Motor, kabel ali vtič so okvarjeni, varovalke so pregorele.	Stroj na pregleda strokovnjak. Motorja nikoli ne popravljajte sami. Nevarnost! Preverite varovalke, po potrebi jih zamenjajte.
	Odprite pokrov ohišja (končno stikalo)	Pokrov ohišja zaprite natančno
Motor se počasi zažene in ne dosega delovne hitrosti	Prenizka napetost, poškodovane tuljave, pregorel kondenzator.	Elektro podjetje naj preveri napetost. Motor naj pregleda strokovnjak. Strokovnjak naj zamenja kondenzator.
Motor je prehrupen.	Poškodovane tuljave, okvarjen motor	Motor naj pregleda strokovnjak.
Motor ne doseže polne moči	Tokokrogi v omrežni napravi so preobremenjeni (luči, drugi motorji itd.).	Ne uporabljajte drugih naprava ali motorjev na istem tokokrogu
Motor se hitro pregreje	Preobremenitev motorja, nezadostno hlajenje motorja.	Preprečite preobremenitev motorja pri rezanju, odstranite prah z motorja, da zagotovite optimalno hlajenje motorja.
Žagin rez je preveč raskav ali valovit.	Žagin list je top, oblika zobcev ni primerna za debelino materiala	Nabrusite žagin list oz. vstavite primeren žagin list.
Obdelovanec se iztrga oz. se razkolje.	Pritisk pri rezu je previsok oz. žagin list ni primeren za uporabo.	Vstavite primeren žagin list
Žagin list ne teče ravno	Vodilo je slabo nastavljeno	Nastavite vodilo žaginega traku po navodilih za uporabo
	Napačen žagin trak Izberite žagin trak po navodilih za uporabo
Ožganine na lesu pri delu	Top žagin trak Zamenjajte žagin trak
	Napačen žagin trak Izberite žagin trak po navodilih za uporabo
Žagin trak se pri delu zatika	Top žagin trak Zamenjajte žagin trak
	Na žaginem traku je smola Očistite	žagin trak
	Vodilo je slabo nastavljeno	Nastavite vodilo žaginega traku po navodilih za uporabo

4. Namenska upotreba

Tračna testera služi za uzdužno i poprečno sečenje drva i obradaka sličnih drvetu. Okrugli materijali smeju da se seku samo sa prikladnim pridržnim mehanizmima.

Mašinu smete da koristite samo u svrhu za koju je namenjena. Svaka dodatna upotreba koja izlazi iz ovih okvira smatra se nenamenskom. Za oštećenja ili povrede svih vrsta koje nastanu usled toga, odgovara korisnik/rukovalac, a ne proizvođač.

Koristiti isključivo trake testere koje su pogodne za mašinu. U namensku upotrebu spada i poštovanje sigurnosnih napomena, kao i uputstva za montažu i instrukcija za upotrebu navedenih u priručniku za upotrebu.

Osobe koje rukuju mašinom i održavaju je moraju biti upoznate sa njima i moraju biti informisane o mogućim opasnostima.

Proizvođač se oslobađa odgovornosti zbog izmena na mašini i štete koja usled toga nastane.

Uprkos namenskoj upotrebi, određeni preostali faktori rizika ne mogu se u potpunosti eliminisati. Zbog konstrukcije i konfiguracije mašine može doći do sledećeg:

• Oštećenje sluha kod nekorišćenja neophodne opreme za zaštitu sluha.
• Štetne emisije drvene prašine kada se koristi u zatvorenom prostoru.
• Opasnost od nezgode usled dodira rukom u nepokrivenom području sečenja alata.
• Opasnost od povrede prilikom zamene alata (opasnost od posekotina).
• Opasnost usled izbacivanja radnih predmeta ili delova radnih predmeta.
• Prignječenje prstiju.
• Opasnost usled povratnog udara.
• Prevrtanje radnog predmeta usled nedovoljne površine nosača radnog predmeta.
  • Dodirivanje alata za sečenje.
• Izbacivanje delova granja i delova radnih predmeta.

Imajte u vidu da naši uređaji nisu namenski konstruisani za profesionalnu, zanatsku ili industrijsku upotrebu. Ne preuzimamo odgovornost ukoliko se uređaj koristi u profesionalnim, zanatskim ili industrijskim kao i srodnim delatnostima.

5. Opšte sigurnosne napomene

Opšte sigurnosne napomene za električni alat

⚠ UPOZORENJE: Pročitajte sve sigurnosne napomene, instrukcije, ilustracije i tehničke podatke priložene uz ovaj električni alat.

Propusti u poštovanju sigurnosnih napomena i uputstava mogu imati za posledicu električni udar, požar i/ili teške telesne povrede.

1. Električna sigurnost

a) Utikač za priključak električnog alata mora odgovarati odgovarajućoj utičnici. Nije dozvoljeno obavljati nikakve izmene na utikaču. Ne upotrebljavajte utikačke adaptere zajedno s električnim alatom s uzemljenom zaštitom. Neizmenjeni utikači i odgovarajuće utičnice smanjuju opasnost od strujnog udara.

b) Izbegavajte telesni dodir s uzemljenim površinama, kao što su cevi, grejna tela, šporeti i hladnjaci. Postoji povećana opasnost od strujnog udara ukoliko ste u dodiru s uzemljenim telima.

c) Držite električne alate podalje od kiše ili vlage. Prodiranje vode u električni alat povećava opasnost od strujnog udara.

d) Ne koristite priključni vod da biste električni alat nosili, vešali ili utikač izvlačili iz utičnice. Držite priključni vod daleko od izvora toplote, ulja, oštrih ivica i pokretnih delova. Oštećeni ili zamršeni priključni vodovi povećavaju opasnost od strujnog udara.

e) Ako sa električnim alatom radite na otvorenom, koristite samo produžne vodove koji su namenjeni i za upotrebu na otvorenom prostoru. Upotreba produžnog voda koji je pogodan za rad na otvorenom smanjuje opasnost od strujnog udara.

Nosite štitnike za uši.

Dejstvo buke može da dovede do gubitka sluha. Ukupna vrednost vibracija (vektorski zbir tri pravca) određeno u skladu sa EN 62841.

Navedena vrednost emisije buke izmerena je prema normiranom postupku kontrole i može da se koristi u svrhu upoređivanja jednog električnog alata sa drugim.

Motor naizmenične struje

• Mrežni napon mora biti 220-240 V\~.
- Produžni kablovi dužine do 25 m moraju biti poprečnog preseka od 1,5 kvadratnih milimetara.

Priključivanja i popravke električne opreme sme da vrši samo kvalifikovani električar.

Očitne pomanjkljivosti je potrebno naznaniti 8 dni po prejemu blaga, v nasprotnem primeru izgubi kupec vse pravice do garancije zaradi takšnih pomanjkljivosti. Za naše naprave dajemo garancijo ob pravilni uporabi za čas zakonsko določenega roka garancije od predaje in sicer na takšen način, da vsak del naprave brezplačno nadomestimo, za katerega bi se v tem roku izkazalo, da je zaradi slabega materiala ali slabe izdelave neuporaben. Za dele, ki jih sami ne izdelujemo, jamčimo samo toliko, kolikor zahteva garancija drugih podjetij. Stroški za vstavljanje novih delov nosi kupec. Zahteve za spreminjanje in zmanjšanje ter ostale zahteve za nadomestilo škode so izključene.

Garantie DE
