HBS400 - Pjūklas SCHEPPACH - Nemokama naudojimo instrukcija

Produkto tipas	Juostinis pjūklas
Prekės ženklas	Scheppach
Modelis	HBS400
Kategorija	Pjūklas
Galia (S1)	750 W
Įtampa / Dažnis	220-240 V~, 50 Hz
Pjovimo greitis (2 lygiai)	360 m/min (1 lygis), 720 m/min (2 lygis)
Juostos ilgis	2240 mm
Juostos plotis	6-15 mm
Maksimalus pjovimo aukštis	170 mm
Atstūmimas (pjovimo plotis)	305 mm
Stalo matmenys	500 x 400 mm
Stalo pasvirimas	0° iki 45°
Grynasis svoris	59 kg
Garso slėgio lygis LpA	77,4 dB (neapibrėžtis 3 dB)
Garso galios lygis LWA	90,4 dB (neapibrėžtis 3 dB)
Pagrindinės funkcijos	Išilginiai, skersiniai, įstriži pjovimai, laisva ranka; lygiagretus ir skersinis vedimas; pasukamas stalas
Sauga	Juostos apsauginis įtaisas, apsauginis perjungiklis nuo pakartotinio paleidimo, apsauginiai gaubtai, avarinis sustabdymas
Priežiūra ir valymas	Valymas drėgnu būdu be tirpiklių, mėnesinis besisukančių dalių tepimas, susidėvinčių dalių keitimas
Atsarginės dalys ir taisymo galimybė	Susidėvinčios dalys: angliniai šepečiai, pjūklo diskai, stalo įdėklai, trapeciniai diržai. Remontą atlieka įgaliotas specialistas.

Dažnai užduodami klausimai - HBS400 SCHEPPACH

Kaip pakeisti pjūklo juostą?

Atjunkite maitinimo kištuką. Atidarykite pjūklo apsaugas viršuje ir apačioje. Atlaisvinkite juostą priveržimo varžtu (11). Išimkite seną juostą, uždėkite naują. Sureguliuokite šoninį centravimą rankena (w), tada įtempkite priveržimo varžtu. Uždarykite apsaugas.

Kaip nustatyti pjūklo juostos įtempimą?

Įtempimas reguliuojamas priveržimo varžtu (11). Sukite jį, kad įtemptumėte juostą. Įtempimas priklauso nuo pločio: plačios juostos reikalauja didesnio įtempimo. Per didelis įtempimas sukelia priešlaikinį lūžį. Po naudojimo visada atlaisvinkite juostą.

Kaip pakeisti pjovimo greitį?

Atjunkite kištuką. Atidarykite apatinį apsauginį dangtelį. Atlaisvinkite diržą priveržimo varžtu (12). Uždėkite diržą norimoje padėtyje (S1 – 360 m/min, S2 – 720 m/min). Vėl įtempkite diržą ir uždarykite dangtelį.

Ką daryti, jei variklis neužsiveda?

Patikrinkite, ar karterio dangtis yra sandariai uždarytas (galinis jungiklis). Patikrinkite saugiklius. Jei problema išlieka, leiskite specialistui patikrinti variklį, laidą ar jungtį. Niekada nere montuokite variklio patys.

Kaip išvalyti juostinį pjūklą?

Atjunkite prietaisą. Naudokite drėgną skudurėlį su šiek tiek juodo muilo. Nenaudokite tirpiklių ar ėsdinančių produktų. Žiūrėkite, kad vanduo nepatektų į vidų. Reguliariai valykite apsauginius įtaisus ir ventiliacijos angas.

Kokias apsaugos priemones dėvėti?

Visada dėvėkite apsauginius akinius, klausos apsaugą ir, esant dulkėms, kvėpavimo takų apsaugos kaukę. Susiriškite ilgus plaukus ir dėvėkite prigludusius drabužius. Naudokite pirštines juostai tvarkyti.

Kaip naudoti lygiagretųjį kreiptuvą?

Sumontuokite lygiagretųjį kreiptuvą (5) ant kreipiamojo bėgio. Nustatykite norimą pjovimo plotį naudodami skalę (u) ir užfiksuokite priveržimo svirtį (q). Išilginiams pjovimams padėkite detalę prie kreiptuvo ir stumkite tolygiai.

Kaip transportuoti juostinį pjūklą?

Naudokite ant rėmo sumontuotus ratus. Atsistokite ratų pusėje, pakreipkite mašiną traukdami link savęs. Laikykite ją už rėmo. Dėmesio: aukštas svorio centras. Niekada nenaudokite apsauginių įtaisų kėlimui.

Kokias medžiagas galima pjauti?

Pjūklas skirtas pjauti medieną ir panašias į medieną medžiagas (išilgai ir skersai). Apvalioms medžiagoms reikia fiksavimo įtaiso. Nenaudoti malkoms ar metalams pjauti.

Kur rasti atsargines dalis?

Susidėvinčios dalys (angliniai šepečiai, pjūklo diskai, stalo įdėklai, diržai) yra prieinamos per Scheppach techninės priežiūros tarnybą. Nuskaitykite QR kodą pagrindiniame puslapyje arba susisiekite su aptarnavimo centru. Naudokite tik originalias dalis.

NAUDOJIMO INSTRUKCIJA HBS400 SCHEPPACH

Ant gaminio esančių simbolių aiškinimas

Šiame žinyne naudojami simboliai turi atkreipti Jūsų dėmesį j galimą riziką. Saugos simboliai ir jų paaiškinimai turi būti aiškiai suprasti. Patys įspėjimai rizikos nepašalina ir negali pakeisti tinkamų nelaimingų atsitikimų prevencijos priemonių.

	Įspėjimas! nesilaikant nurodymų, kyla pavojus gyvybei, pavojus susižaloti arba apgadint įrankį!
	Prieš eksploatacijos pradžią perskaitykite naudojimo instrukciją ir saugos nurodymus bei jų laikykitės!
	Užsidėkite apsauginius akinius!
	Naudokite klausos apsaugą!
	Susidarius dulkių, naudokite kvėpavimo apsaugą!
	Dėmesio! Pavojus susižaloti! Nekiškite rankų į besisukančią pjūklo geležte!
	Mūvėkite apsaugines pirštines.
	Dėmesio! Prieš montuodami, valydami, permontuodami, atlikdami einamają priežiūrą, laikydami ir transportuodami, išjunkite įrenginį ir atjunkite jį nuo elektros srovės tinklo.
	Pjūklo juostos kryptis
	Gaminys atitinka galiojančias Europos direktyvas.
	Gaminys atitinka galiojančias Serbijos gaires.

Turinys:

Puslapis:

1. Ivadas....204
2. Gaminio aprašymas (A–AC pav.) 204
3. Komplektacija 204
4. Naudojimas pagal paskirtį 204
5. Bendrieji saugos nurodymai....205
6. Liekamosios rizikos 207
7. Techniniai duomenys 208
8. Montavimas ir valdymas 208
9. Transportavimas 211
10. Darbo nuorodos....211
11. Valymas ir techninė priežiūra 212
12. Laikymas....212
13. Elektros prijungimas 212
14. Utilizavimas ir pakartotinis atgavimas 213
15. Sutrikimų šalinimas....214
16. Atitikties deklaracija.... 358

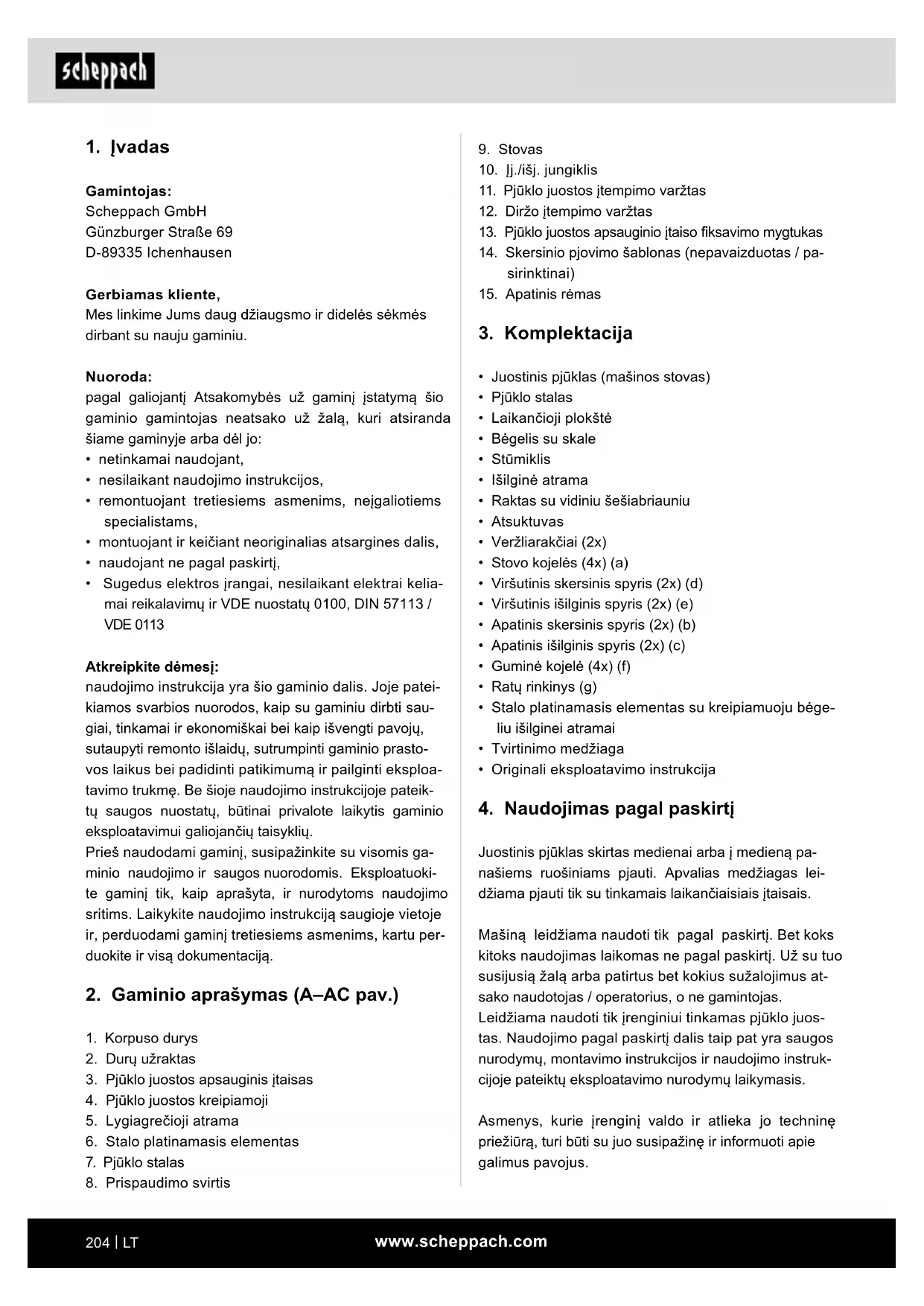

1. Ivadas

Gamintojas:

Scheppach GmbH

Mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju gaminiu.

Nuoroda:

pagal galiojanti Atsakomybės už gaminį įstatymą šio gaminio gamintojas neatsako už žalą, kuri atsiranda šiame gaminyje arba dėl jo:

• netinkamai naudojant,
- nesilaikant naudojimo instrukcijos,
- remontuojant tretiesiems asmenims, neigaliotiems specialistams,
- montuojant ir keičiant neoriginalias atsargines dalis,
- naudojant ne pagal paskirtj,
- Sugedus elektros įrangai, nesilaikant elektrai kelia-mai reikalavimų ir VDE nuostatų 0100, DIN 57113 / VDE 0113

Atkreipkite dèmesj:

naudojimo instrukcija yra šio gaminio dalis. Joje pateikiamos svarbios nuorodos, kaip su gaminiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti gaminio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę. Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis gaminio eksploatavimui galiojančių taisyklių.

Prieš naudodami gaminj, susipažinkite su visomis ga-minio naudojimo ir saugos nuorodomis. Eksploatuoki-te gaminj tik, kaip aprašyta, ir nurodytoms naudojimo sritims. Laikykite naudojimo instrukciją saugioje vietoje ir, perduodami gaminj tretiesiems asmenims, kartu per-duokite ir visą dokumentaciją.

2. Gaminio aprašymas (A–AC pav.)

1. Korpuso durys
2. Durų užraktas
3. Pjūklo juostos apsauginis įtaisas
4. Pjūklo juostos kreipiamoji
5. Lygiagrečioji atrama
6. Stalo platinamasis elementas
7. Pjūklo stalas
8. Prispaudimo svirtis

9. Stovas

1. Jj./išj. jungiklis
2. Pjūklo juostos įtempimo varžtas
3. Diržo įtempimo varžtas
4. Pjūklo juostos apsauginio įtaiso fiksavimo mygtukas
5. Skersinio pjovimo šablonas (nepavaizduotas / pasirinktinai)
6. Apatinis rémas

3. Komplektacija

• Juostinis pjūklas (mašinos stovas)
- Pjūklo stalas
• Laikančioji plokště
• Bégelis su skale
• Stūmiklis
- Išilginė atrama
• Raktas su vidiniu šešiabriauniu
- Atsuktuvas
- Veržliarakčiai (2x)
• Stovo kojelès (4x) (a)
• Viršutinis skersinis spyris (2x) (d)
• Viršutinis išilginis spyris (2x) (e)
• Apatinis skersinis spyris (2x) (b)
• Apatinis išilginis spyris (2x) (c)
• Guminé kojelé (4x) (f)
- Ratų rinkinys (g)
• Tvirtinimo medžiaga
• Originali eksploatavimo instrukcija

- Stalo platinamasis elementas su kreipiamuoju bėge-liu išilginei atramai

4. Naudojimas pagal paskirti

Juostinis pjūklas skirtas medienai arba į medieną pa- našiems ruošiniams pjauti. Apvalias medžiagas lei- džiama pjauti tik su tinkamais laikančiaisiais įtaisais.

Mašiną leidžiama naudoti tik pagal paskirtį. Bet koks kitoks naudojimas laikomas ne pagal paskirtį. Už su tuo susijusią žalą arba patirtus bet kokius sužalojimus at-sako naudotojas / operatorius, o ne gamintojas.

Leidžiama naudoti tik jrenginiui tinkamas pjūklo juostas. Naudojimo pagal paskirtį dalis taip pat yra saugos nurodymų, montavimo instrukcijos ir naudojimo instrukcijoje pateiktų eksploatavimo nurodymų laikymasis.

Asmenys, kurie jrenginj valdo ir atlieka jo techninę priežiūrą, turi būti su juo susipažinę ir informuoti apie galimus pavojus.

Modifikavus mašiną, už su tuo susijusią żalą gaminto- jas neatsako.

Nors ir naudojant pagal paskirti, galimi tam tikri liekamosios rizikos veiksniai. Dėl įrenginio konstrukcijos ir struktūros galimi tokie punktai:

• klausos sutrikdymas nenaudojant reikalingos klau- sos apsaugos;
• sveikatai kenksminga medžio dulkių emisija naudojant uždarose patalpose;
• Nelaimingų atsitikimų pavojus patekus rankoms į neuždengtą įrankio pjovimo sritį.
• Pavojus susižaloti keičiant įrankį (pavojus įsipjauti).
• Pavojus, kai išmetami ruošiniai arba ruošinių dalys.
  • Pirštu suspaudimas.
• Pavojus dėl atatrankos.
• Ruošinio pavirtimas dėl nepakankamo ruošinio atra-minio paviršiaus.
• Prisilietimas prie pjovimo įrankio.
• Šakų ir ruošinių dalių išsviedimas.

Atkreipkite dėmesį į tai, kad mūsų įrenginiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiame garantijos, kai aparatas naudojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.

5. Bendrieji saugos nurodymai

Bendrieji saugos nurodymai dėl elektrinių įrankių

⚠ ISPĖJIMAS: perskaitykite visas šiam elektriniam įrankiui taikomus saugos nurodymus, instrukcijas, iliustracijas ir techninius duomenis.

Netinkamai laikantis saugos nuorodu ir nurodymu, galima patirti elektros smūgj, gali kilti gaisras ir (arba) galima sunkiai susižaloti.

Išsaugokite visus saugos nurodymus ir instrukcijas ateičiai.

Saugos nuorodose naudojama sąvoka „Elektrinis jrankis“ susijusi su iš tinklo veikiančiais elektriniais jrankiais (su tinklo laidu) arba akumuliatoriniais elektriniais jrankiais (be tinklo laido).

1. Sauga darbo vietoje

a) Jūsų darbo zona turi būti švari ir gerai apšvies- ta. Jei darbo zonos netvarkingos ir neapšviestos, gali įvykti nelaimingų atsitikimų.

b) Nedirbkite su elektriniu įrankiu potencialiai sprogioje atmosferoje, kurioje yra degių skysčių, dujų arba dulkių. Elektriniai įrankiai skleidžia kibirkštis, kurios gali uždegti dulkes arba garus.
c) Naudodami elektrinį įrankį, paprašykite, kad vaikai ir kiti asmenys, laikytųsi atstumo. Nukreipus dėmesį, elektrinis įrankis gali tapti nevaldomas.

1. Elektros irangos sauga

a) Elektrinio įrankio prijungimo kištukas turi tilpti į kištukinį lizdą. Jokiu būdu kištuko nemodifikuokite. Nenaudokite adapterių kištukų su įžemintais elektriniais įrankiais. Esant nemo-difikuotiems kištukams ir tinkamiems kištukiniams lizdams, mažėja elektros smūgio pavojus.

b) Venkite kūno sąlyčio su jžemintais paviršiais, pvz., vamzdžiais, šildytuvais, viryklémis ir šaldytuvais. Kai Jūsų kūnas jžemintas, kyla didesnis elektros šoko pavojus.

c) Saugokite elektrinius jrankius nuo lietaus arba drègmès. Patekus i elektrini jrankj vandens, didè- ja elektros smūgio pavojus.

d) Nenaudokite jungiamojo laido, norėdami už jo nešti ar pakabinti elektrinį įrankį arba iš kištukinio lizdo ištraukti kištuką. Saugokite jungiamajį laidą nuo karščio, alyvos, aštrių briaunų arba judančių dalių. Dėl pažeistų arba susipynusių jungiamujų laidų kyla didesnis elektros smūgio pavojus.

e) Kai su elektriniu įrankiu dirbate lauke, naudo-kite tik išorinei sričiai skirtus ilginamuosius laidus. Naudojant išorinei sričiai tinkamą ilgina-majj laidą, sumažėja elektros smūgio rizika.

f) Jeigu elektrinio įrankio eksploatavimas drėgnoje aplinkoje yra neišvengiamas, naudokite apsauginį nebalanso srovės jungiklj. Naudojant apsauginį nebalanso srovės jungiklj, mažėja elektros smūgio pavojus.

1. Asmenų sauga

a) Dirbdami su elektriniu įrankiu, būkite atidūs ir galvokite apie tai, ką darote. Nenaudokite elektrinio įrankio, kai esate pavargę arba veikiami narkotinių medžiagų, alkoholio arba medikamentų. Jei naudodami elektrinį įrankį būsite neatidūs, galite rimtai susižaloti.

b) Naudokite asmenines apsaugines priemones ir visada užsidėkite apsauginius akinius. Nau- dojant asmenines apsaugines priemones, pvz., kaukę nuo dulkių, neslidžius apsauginius batus, apsauginį šalmą arba klausos apsaugą, priklauso- mai nuo elektrinio įrankio tipo ir naudojimo būdo, mažėja rizika susižaloti.

c) Stenkitės nepradėti eksploatuoti neplanuotai. Prieš prijungdami elektros srovės tiekimą ir (arba) akumuliatorių, įsitikinkite, kad elektrinis įrankis išjungtas. Jei nešdami elektrinį įrankį laikote pirštą ant elektrinio įrankio arba prie elektros srovės tinklo jungiate jjungtą elektrinį įrankį, gali įvykti nelaimingų atsitikimų.

d) Prieš jjungdami elektrinį įrankį, pašalinkite nu- statymo įrankius arba veržliaraktį. Įrankis arba raktas, kuris yra besisukančioje elektrinio įrankio dalyje, gali sužaloti.

e) Venkite nestandartinės kūno laikysenos. Stovėkite stabiliai ir visada išlaikykite pusiausvyrą. Taip elektrinį įrankį galėsite geriau kontroliuoti netikėtose situacijose.

f) Vilkėkite tinkamus drabužius. Nevilkėkite plačių drabužių ir nusiimkite papuošalus. Saugokite, kad plaukai ir drabužiai nepatektų arti judančių dalių. Laisvus drabužius, papuošalus arba ilgus plaukus gali pagriebti dalys.

g) Jei galima sumontuoti dulkių nusiurbimo ir surinkimo įtaisus, juos reikia prijungti ir tinkamai naudoti. Naudojant dulkių nusiurbimo įtaisą, gali-ma sumažinti dulkių keliamus pavojus.

h) Net po daugkartinio naudojimosi elektriniu įrankiu negalvokite, kad esate visiškai saugūs, ir atsižvelkite į elektriniams įrankiams galio-jančias saugos taisykles. Dėl nedėmesingų veiksmų galima sunkiai susižaloti per sekundės dalis.

1. Elektrinio jrankio naudojimas ir elgsena su juo

a) Neperkraukite elektrinio įrankio. Savo darbui naudokite tam skirtą elektrinį įrankį. Su tinkamu elektriniu įrankiu nurodytame galios diapazone dirbsite geriau ir saugiau.

b) Nenaudokite elektrinio įrankio, kurio jungiklis sugedęs. Elektrinis įrankis, kuris nebejsijungia arba nebeišsijungia, yra pavojingas ir jį reikia su-taisyti.

c) Prieš nustatydami prietaisą, keisdami įstatomo įrankio dalis arba prieš padėdami elektrinį įrankį į šalį, ištraukite kištuką iš kištukinio lizdo ir (arba) pašalinkite išimamą akumuliatorių. Ši atsargumo priemonė saugo nuo neplanuoto elektrinio įrankio paleidimo.

d) Laikykite nenaudoamus elektrinius įrankius vaikams nepasiekiamoje vietoje. Neleiskite elektriniu įrankiu naudotis asmenims, kurie su šiuo įrenginiu nėra susipažinę arba neperskaitė šių nurodymų.Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.

e) Kruopščiai prižiūrėkite elektrinius įrankius ir įstatomą įrankį. Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar dalys nelūžusios ir nepažeistos, kad būtų neigiamai veikiamas elektrinio įrankio veikimas. Prieš naudodami elektrinį įrankį, pažeistas dalis patikėkite suremontuoti. Daug nelaimingų atsitikimų įvyksta dėl blogai techniškai prižiūrimų elektrinių įrankių.

f) Stebėkite, kad pjaustytuvai būtų aštrūs ir švarūs. Kruopščiai prižiūrėti pjaustytuvai su aštriomis pjovimo briaunomis mažiau stringa ir juos lengviau valdyti.

g) Elektrini įrankį, įstatomų įrankių priedus ir t. t. naudokite pagal šiuos nurodymus. Tuo metu atsižvelkite į darbo sąlygas ir darbus, kuriuos reikia atlikti. Naudojant elektrinius įrankius ki- tiems, o ne numatytiems tikslams, galimos pavojingos situacijos.

h) Rankenos ir suémimo paviršiai turi būti sausi, švarūs ir ant jų neturi būti alyvos bei tepalo. Jei rankenos ir suémimo paviršiai slidūs, elektrinio įrankio nenumatytose situacijose nebus galima saugiai valdyti bei kontroliuoti.

1. Servisas

a) Elektrinio jrankio remontą patikėkite tik kvalifikuotam personalui ir tik naudojant originalias atsargines dalis. Taip užtikrinsite elektrinio jrankio saugą.

⚠️ ISPĖJIMAS! Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus. Norint sumažinti rimtų arba mirtinų sužalojimų pavoju, prieš naudojant elektrinį įtaisą, asmenims su medicininiais implantais rekomenduojame pasikonsultuoti su savo gydytoju arba medicininių implantų gamintoju.

Papildomi saugos nurodymai

- Atlikdami pjūklo juostos techninės priežiūros darbus, visada mūvėkite apsaugines pirštines!

- Pjaunant apvalią medieną vertikaliai, reikia naudoti įtaisą, apsauganti ruošinį nuo pasisukimo.

- Pjaunant lentas vertikaliai, reikia naudoti įtaisą, apsaugantį ruošinį nuo pasisukimo.

- Siekiant užtikrinti, kad būtų laikomasi medžio apdirbimui taikomų dulkių emisijos verčių ir saugiai dirbama, reikia prijungti dulkių išsiurbimo sistemą, kurios oro judėjimo greitis būtų ne mažesnis kaip 20 m/s.

- Perduokite saugos nuorodas visiems prie mašinos dirbantiems asmenims.

• Nenaudokite pjūklo malkoms pjauti.

- Mašinoje sumontuotas saugos jungiklis, skirtas apsaugoti nuo pakartotinio jjungimo nutrūkus įtampos tiekimui.

- Prieš pradėdami eksploatuoti, patikrinkite, ar specifikacijų lentelėje nurodyta įtampa sutampa su tinklo įtampa.

- Kabelio būgną naudokite tik išvynioję.

- Neblaškykite prie mašinos dirbančių asmenų.

- Atkreipkite dėmesį i variklio ir pjūklo juostos sukimosi kryptį.

- Neišmontuokite ir nepadarykite netinkamais naudoti mašinos saugos įtaisų.

- Nepjaukite ruošinių, kurie yra per maži, kad galėtumėte juos saugiai laikyti rankoje.

- Veikiant pjūklo juostai, niekada nešalinkite atplaišų, pjuvenų arba įstrigusių medžio dalių.

- Būtinai laikykitės tam tikrų nelaimingų atsitikimų prevencijos taisyklių ir kitų, visuotinai pripažintų saugumo technikos taisyklių.

- Atkreipkite dėmesį i profesinių sajungų atmintines (VBG 7).

- Dėmesio! Pjovimo proceso pabaigoje ilgus ruošinius užfiksuokite, kad neapvirstų. (pvz., ritininiu stovu ir t. t.).

- Pjūklo juostos apsauginis įtaisas (3) transportuojant jrenginį turi būti apatinėje padėtyje šalia stalo.

- Apsauginių uždangalų negalima naudoti mašinai transportuoti arba netinkamai eksploatuoti.

- Nenaudokite deformuotų arba pažeistų pjūklo juostų.

- Pakeiskite susidėvėjusi stalo įdėkla.

- Niekada nepradėkite eksploatuoti mašinos, kai atidarytos pjūklo juostą apsaugančios durys arba apsaugas.

- Atkreipkite dėmesį į tai, kad parinkta pjūklo juosta ir greitis tiktų pjaunamai medžiagai.

- Niekada nepradėkite valyti pjūklo juostos, kol ji visiškai nesustos.

• Kai maži ruošiniai pjaunami tiesiai naudojant lygiagrečiają atramą, reikia naudoti stūmiklj.
• Dirbdami su pjūklo juosta ir šiurkščiomis medžiagomis, mūvėkite pirštines!
• Transportuojant pjūklo juostos apsauginis įtaisas turi būti apatinėje padėtyje ir šalia stalo.
• Atlikdami įstrižinius pjūvius su paverstu stalu, apatinėje stalo dalyje padėkite lygiagrečiają atramą.
• Norėdami pakelti arba transportuoti, niekada nenaudokite apsaugų.
• Stebėkite, kad būtų naudojami ir tinkamai nustatyti pjūklo juostos apsauginiai įtaisai.
• Laikykite rankas saugiu atstumu nuo pjūklo juostos. Naudokite siauriems pjūviams stūmiklj.
• Nustatykite reguliuojamus apsauginius įtaisus taip, kad jie būtų kuo arčiau ruošinio.
• Laikykite stūmiklj jam numatytame laikiklyje jrenginyje, kad jj galėtumėte pasiekti normalioje darbinėje padėtyje ir jis visada būtų lengvai pasiekiamas.
• Normalioje darbinėje padėtyje operatorius yra priešais jrenginį.
• Nenaudokite aušinimo skysčių. Naudojant vande- nį arba kitus aušinimo skysčius, gali įvykti elektros smūgis.
• Neeksploatuokite elektrinių įrankių atidarę prieigos prie juostinio pjūklo geležtės uždangalą. Dėl sąlyčio su judančiomis dalimis galima patirti sužalojimų.

6. Liekamosios rizikos

Elektrinis įrankis pagamintas pagal technikos lygį ir pri-pažintas saugumo technikos taisykles. Tačiau dirbant galima pavienė liekamoji rizika.

• Pirštu ir ranku sužalojimo pavojus dėl besisukančios pjūklo juostos netinkamai kreipiant ruošinį. Sužalo-jimai dėl nusviestų ruošinių netinkamai laikant arba kreipiant, taip pat dirbant be atramos.
• Pavojus sveikatai dėl medžio dulkių arba skiedrų. Būtinai naudokite asmenines apsaugines priemo- nes, pavyzdžiui, akių apsaugą. Naudokite išsiurbi- mo įrenginį!
• Pavojus dėl pažeistos pjūklo juostos. Reguliariai tikrinkite, ar pjūklo juosta nepažeista.
• Pavojus susižaloti pirštus ir rankas, keičiant pjūklo juostą. Mūvėkite tinkamas darbines pirštines.
• Pavojus susižaloti, pradėjus veikti pjūklo juostai, jjungus mašiną.

• Pavojus dėl elektros srovės naudojant netinkamus elektros prijungimo laidus.

• Pavojus sveikatai dėl veikiančios pjūklo juostos dėl ilgų plaukų ir laisvų drabužių. Naudokite asmenines apsaugines priemones, pavyzdžiui, plaukų tinklelj ir prigludusius darbo drabužius.

• Be to, nepaisant visų priemonių, kurių buvo imtasi, galima neakivaizdi liekamoji rizika.
• Liekamąsias rizikas galima sumażinti, jei bus laikomasi bendruju saugos nurodymu ir visos naudojimo instrukcijos bei bus naudojama pagal paskirtj.

7. Techniniai duomenys

Kintamosios srovės variklis 220–240 V\~, 50 Hz

Galia S1* 750 W
Tuščiosios eigos sūkių skaičius	1400 min ^1
Pjūklo juostos ilgis 2240 mm
Pjūklo juostos plotis	6–15 mm
Pjūklo juostos greitis I	360 m/min.
Pjūklo juostos greitis II	720 m/min.
Pjovimo aukštis	0–170 mm
Siekis	305 mm
Stalo dydis	500 x 400 mm
Paverčiamas stalas	nuo 0° iki 45°
Maks. ruošinio dydis	600 x 600 x 170 mm
Svoris	59 kg

Pasiliekame teisę atlikti techninius pakeitimus!

*Darbo režimas S1 (ilgalaikės apkrovos režimas)

Ruošinio aukštis turi būti min. 3 mm, o plotis – 10 mm.

Triukšmo ir vibracijos vertės buvo nustatytos pagal EN 62841.

Garso slégio lygis L_pA	77,4 dB
Neapibréztis K_pA	3 dB
Garso galios lygis L_WA	90,4 dB
Neapibréztis K_WA	3 dB

Naudokite klausos apsaugą.

Dėl triukšmo galima prarasti klausą. Bendrosios vibracijų spinduliuotės vertės (trijų krypčių vektorių suma) nustatytos pagal EN 62841.

Deklaruojamoji triukšmo emisijos vertė buvo išmatuota remiantis standartiniu bandymo metodu ir, norint palyginti elektrinį įrankį, ją galima naudoti su kitu.

Nurodytas triukšmo emisijos vertes taip pat galima naudoti, norint laikinai įvertinti apkrova.

ISPÉJIMAS

Tikrojo elektrinio įrankio naudojimo metu triukšmo emisijos vertės gali skirtis nuo deklaruotų verčių, priklausomai nuo elektrinio įrankio naudojimo būdo, ypač, atsižvelgiant į apdorojamo ruošinio rūšį.

Būtina nustatyti operatoriui apsaugoti skirtas saugos priemones, grindžiamas vibracinės apkrovos vertinimu faktinių naudojimo sąlygų metu (čia reikia atsižvelgti į visas darbinio ciklo dalis, pavyzdžiui, į laiką, kurį elektrinis įrankis buvo išjungtas, ir į tokį laiką, kada jis, nors ir jjungtas, tačiau veikia be apkrovos).

8. Montavimas ir valdymas

⚠️ Dèmesio!

Prieš pradėdami eksploatuoti, gaminį būtinai iki galo sumontuokite!

• Atidarykite pakuotę ir atsargiai išimkite jrenginį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).
• Patikrinkite, ar komplektacijoje viskas yra.
• Patikrinkite jrenginj ir priedus, ar transportuojant jie nebuvo pažeisti.
• Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.

⚠ DÊMESIO!

Irenginys ir pakavimo medžiagos nėra vaikų žaislas! Vaikams draudžiama žaisti su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis! Pavo-jus praryti ir uždusti!

Irenginj reikia pastatyti stabiliai, t. y. ant darbastalio arba tvirto rémo. Šiam tikslui jrenginio kojoje yra tvirtinimo skylès.

• Pjūklo stalas turi būti tinkamai sumontuotas.
• Prieš pradedant eksploatuoti reikia tinkamai sumontuoti visus dangčius ir saugos įtaisus.
• Pjūklo juosta turi laisvai judėti.
• Žiūrėkite, kad jau apdirbtoje medienoje nebūtų sve-timkūnių, pvz., vinių arba varžtų ir t. t.
• Prieš aktyvindami jungikli, įsitikinkite, ar pjūklo juosta tinkamai sumontuota ir judančios dalys lengvai juda.

- Prieš prijungdami jrenginj jsitikinkite, kad duomenys specifikaciju lentelėje sutampa su tinklo duomenimis.

Montavimo jrankis

• 1 veržliaraktis SW 10/13

8.1 Apatinio rémo montavimas (B + C + D pav.)

Montavimo dalys:

• 4 stovo kojelès (a)
- Apatiniai stovo spyriai: 2 x ilgi (b) + 2 x trumpi (c)
• Viršutiniai stovo spyriai: 2 x ilgi (d) + 2 x trumpi (e)
• 4 guminés kojelès (f), 4 poveržlès M8, 4 veržlès M8

- Tvirtinimo dalys (24 tvirtinimo varžtai M8x16, 4 šešiabriauniai varžtai M8x45, 32 poveržlės M8, 28 veržlės M8, 4 fiksavimo žiedai M8)

- 2 ratai su rato laikikliu (g) (2 tvirtinimo varžtai M8 x 20, 2 poveržlės 8, 2 užsifiksuojančios veržlės M8).

- Montuodami visus varžtus šiek tiek priveržkite ranka.

• 4 gumines kojeles užsukite ant stovo kojelių.

- Po vieną apatinį stovo spyrį (b + c) 2 tvirtinimo varžtais M8 x 16, 2 poveržlėmis ir 2 veržlėmis pritvirtinki-te prie stovo kojelių (a).

- Dabar viršutinius stovo spyrius (d + e) 4 tvirtinimo varžtais M8 x 16, 4 poveržlémis ir 4 veržlémis pritvirtinkite prie stovo kojelių (A), kaip parodyta C pav.

- Abu ratus su ratų laikikliu (g) sumontuokite 2 tvirtinimo varžtais M8 x 20, 2 poveržlėmis 8, 2 užsiblokuojančiomis veržlėmis M8 (pav. C + D).

- Užkiškite už mašinos kartoną ir verskite ją tada at-sargiai atgal, kol ji priglus prie korpuso.

- Iš anksto sumontuotą stovą (C pav.) pakiškite po juostinio pjūklo pagrindine plokšte ir ranka priveržkite 4 šešiabriauniais varžtais M8x45, 8 poveržlémis, 4 fiksavimo žiedais ir 4 veržlémis.

- Pastatykite mašiną su apatiniu rému ant lygaus pagrindo ir priveržkite visus varžtus.

8.2 Stalo plokštės montavimas, (E–J pav.)

• Ikiškite stalo plokštės įdėklą (h) i tam skirtą angą pjūklo stale (7) (E pav.). (Norėdami pakeisti, išmon-tuokite pjūklo stalą priešinga kryptimi.)
• Prakiškite juostinio pjūklo geležte pro tarpą pjūklo stale. Uždėkite darbastalį ant stalo pakabos taip, kad fiksavimo varžtą (i) būtų galima prakišti pro laikiklį (j) (F + G pav.).
• Priveržkite darbastalį sparnuotaja veržle (k) (E + H pav.).
• Patikrinkite, ar pjūklo juosta laisvai juda ir neliečia stalo.

• Isukite varžtą M6 x 40 su dviem poveržlémis ir varžtu stale. (I pav.)

• Nustatymo varžtu (I) nustatykite stalą stačiu kampu j stalo juostą.
  – Atraminio kampuočio naudojimas –

• Užfiksuokite nustatymo varžtą (l) antveržle ir pri-veržkite sparnuotają veržlę (k).
• Nustatykite skalės rodyklę (m) ties 0.
• Kampų skalės (n) reguliavimas: atlaisvinant varžtus (o) ir perstumiant kampų skalę (n), kol skalės rodyklė (m) bus ties 0. Vėl užfiksuokite varžtus.

8.3 Stalo platinamojo elemento montavimas (K + L + M + N + O pav.)

Išmontuokite abu varžtus ir poveržles (p) iš stalo platinamojo elemento (6). (K pav.)

Užstumkite stalo platinamaji elementą (6) ant staklėse sumontuoto stalo. Tuo metu atkreipkite dėmesį į tai, kad įtempimo svirtis (8) būtų atidaryta (L + M pav.).

Užstumkite stalo platinamaji elementą iki galo ant stalo (N pav.), kad abiejose pusėse užfiksuotumėte abu varžtus (p). (O pav.) Atkreipkite dėmesį į tai, kad varžtus (p) sumontuotumėte abiejose pusėse. Abu varžtai skirti sta-lo platinamojo elemento ištraukimui apriboti.

8.4 Lygiagrečiosios atramos montavimas (P pav.)

• Sumontuokite lygiagrečiają atramą (5), ją uždėdami gale, ir užfiksuokite prispaudimo svirtį (g) žemyn.
• Išmontuodami ištraukite prispaudimo svirti (q) i viršų ir išimkite lygiagrečiają atramą (5).
• Lygiagrečiosios atramos prispaudimo jėgą galima nustatyti galine rievėtaja veržle (r).

8.5 Pjovimo pločio nustatymas (P + Q pav.)

• Išilgai pjaunant medines dalis, reikia naudoti lygia-grečiają atramą (5).
• Uždėkite lygiagrečiają atramą (5) ant kreipiamojo bėgelio (v) dešinėje arba kairėje pjūklo geležtės pusėje.
• Ant lygiagrečiosios atramos (5) kreipiamojo bégelio yra 2 skalės (s/t), kurios rodo atstumą tarp atraminio bégelio ir pjūklo geležtės.
• Nustatykite lygiagrečiają atramą (5) ties pageidaujamu matmeniu stebėjimo langelyje (u) ir užfiksuokite lygiagrečiosios atramos prispaudimo svirtimi (q) (P pav.).

8.6 Stalo platinamojo elemento naudojimas (R-T pav.)

- Esant ypač platiems ruošiniams, visada reikėtų naudoti stalo platinamajį elementą (6).

- Atlaisvinkite prispaudimo svirtį (8) ir ištraukite stalo platinamajį elementą tiek, kad ruošinys, kurį reikia pjauti, galėtų priglusti nepavirsdamas. (T pav.)

8.7 Pjūklo juostos keitimas (U + V pav.)

Dèmesio: Ištraukite tinklo kištuką!

- Išmontuokite lygiagrečiają atramą ir stalo platinamąjį elementą priešinga kryptimi (K–P pav.).

- Viršuje ir apačioje atidarykite pjūklo juostos apsaugą.

- Pjūklo juostos atpalaidavimas įtempimo varžtu (11) (U pav.), juostos nuėmimas.

• Uždėkite naują pjūklo juostą.

Šoninė korekcija (U pav.)

- Pjūklo juosta turi judėti maždaug per vidurį ant juostos ratų.

- Viršutinį juostos ratą ranka sukite pjovimo kryptimi ir rankena (w) atlikite šoninę korekciją.

Dèmesio! Kelis kartus pasukus juosta turi judèti juostos rato viduryje. Apžiūrimoji kontrolė!

- Juostos ratą ranka sukite pjovimo kryptimi ir tuo pačiu metu įtempimo varžtu (11) galutinai įtempkite. įtempis priklauso nuo pjūklo juostos pločio. Plačias pjūklo juostas reikia įtempti stipriau nei siauras.

- Nustatę tvirtai prisukite antverzłę (x). Uždarykite apsauginį dangtį.

- Dėmesio! Per stiprus įtempis sukelia pirmalaikį gedimą!

- Sumontuokite stalo platinamaji elementą atvirkštine kryptimi. (K–O pav.)

- Baigę darbą, pjūklo juostą visada atpalaiduokite! Tam atlaisvinkite įtempimo varžtą (11).

8.8 Sūkių skaičiaus nustatymas (V + W + X pav.)

Ištraukite tinklo kištuka!

- Atidarykite apatinį apsauginį gaubtą.

- Jtempimo varžtu (12) atpalaiduokite dirža.

- Nustatykite diržą j norimą padėtį (S1 arba S2).

- Vél įtempkite diržą įtempimo varžtu (12).

• Uždarykite apatinj apsauginj gaubta.

Sūkių skaičiaus sritis:

- Sūkių skaičius 1 pakopa 360 m/min. - Skirta apdirbti kietmetalį, į medieną panašias medžiagas ir nedideliems pjūviams.

- Sūkių skaičius 2 pakopa 720 m/min. - Skirta apdirbti minkštą medieną ir didesniems pjūviams.

8.9 Pjūklo juostos kreipiamoji (Y pav.)

Atlaisvinę fiksavimo mygtuką (13), galite sureguliuoti pjūklo juostos kreipiamają.

Viršutinę pjūklo juostos kreipiamają galite nustatyti i 0–175 mm ruošinio aukšti.

Dėl kuo mažesnio atstumo iki ruošinio užtikrinamas optimalus juostos kreipimas ir saugus darbas!

Pagalbinę atrama (Z + AA pav.)

Pagalbinės atramos (y) sulaiko ruošinio pastūmos slėgį. Nustatykite viršutinę ir apatinę pagalbines atramas taip, kad jos šiek tiek liestų pjūklo juostos nugarėlę. Pri-veržkite varžtus (aa). Atstumas turėtų būti apie 0,5 mm.

Viršutiniai kreipiamieji ritinėliai. (Z pav.)

Nustatykite viršutinius kreipiamuosius ritinėlius (z) pagal atitinkamą pjūklo juostos plotį. Kreipiamųjų ritinėlių priekiniai kraštai turi siekti ne daugiau nei pjūklo juostos danties pagrindą. Jei kreipiamieji ritinėliai pjūklo juostą šiek tiek liečia, priveržkite varžtus (aa).

Apatiniai kreipiamieji pirštai (AA pav.)

Nustatykite apatinius kreipiamuosius pirštus (ab) pagal atitinkamą pjūklo juostos plotį. Kreipiamųjų pirštų priekiniai kraštai turi siekti ne daugiau nei pjūklo juostos dan-ties pagrindą. Jei kreipiamieji pirštai pjūklo juostą šiek tiek liečia, priveržkite reguliavimo varžtus (ac).

Pjūklo juosta neturi jstrigti!

Stūmiklio laikymas (AB pav.)

Kad stūmiklj (ae) visada turėtumėte netoliese, įkabinki- te jį i tam skirtą įtaisą (ad) savo juostinio pjūklo kairėje viršutinėje pusėje.

8.10 Skersinis pjaustymo šablonas (14) (pasirink-tinai) (AC pav.)

- Istumkite skersinę atramą (aj) i pjūklo stalo griovelį (af).

- Atlaisvinkite T formos varžta (ag).

- Sukite skersinę atramą (aj), kol nustatysite pageidaujamą kampo matmenį. Skersinės atramos rodyklė rodo nustatytą kampa.

• Vél priveržkite T formos varžtą (ag).

- Atraminj bėgelį (ai) galima perstumti prie skersinės atramos (aj). Tam atlaisvinkite rievėtąjį varžtą (ah) ir nustumkite atraminj bėgelį (ai) į norimą padėtį. Vėl priveržkite rievėtąjį varžtą (ah).

- Dèmesio! Nestumkite atraminio bègelio (ai) pjūklo geležtės kryptimi.

8.11 Ijungimas, išjungimas (A pav.)

- Paspaudus žalią mygtuką „I“ (10), pjūkla galima jjungti. Prieš pradėdami pjauti, palaukite, kol pjūklo geležtė pasieks maksimalų sūkių skaičių.

- Norint vėl išjungti pjūklą, reikia paspausti raudoną mygtuką „0“ (10).

Dèmesio!

Dirbant prie mašinos, turi būti sumontuoti visi apsauginiai įtaisai ir dangčiai. Viršutinis ir apatinis juostos ratai uždengti stacionariai sumontuota apsauga ir judančiu korpuso dangčiu. Atidarius korpuso dangtį, mašina iš-jungiama. Ijungti galima tik uždarius dangtį.

9. Transportavimas

Atsargiai: Transportuodami atsižvelkite i jrenginio svorj ir i pagalbą pasikvieskite kitą asmenj!

Judėjimo įtaiso naudojimas. Ratus pasukite į šalį. Viršutinę staklių dalį patraukite į save taip, kad staklės stovėtų ant abiejų ratų ir galėtų judėti. Mašiną tvirtai laikykite už stovo (9).

Dėmesio! Atsižvelkite į tai, kad mašinos svorio centras yra didelis.

Dèmesio! Norèdami pakelti arba transportuoti, niekada nenaudokite apsaugų.

10. Darbo nuorodos

Tolesnės rekomendacijos yra saugaus juostinių pjūklų naudojimo pavyzdžiai.

Toliau nurodyti saugūs darbo būdai laikomi indėlių i saugą, tačiau juos galima tinkamai, pilnutinai arba plačiai taikyti ne kiekvienam naudojimui. Jie negali apimti visų galimų pavojingų būsenų ir juos reikia kruopščiai interpretuoti.

• Dirbant uždarose patalpose, mašiną reikia prijungti prie išsiurbimo jrenginio.
• Kai mašina neveikia, pvz., baigus darbus, atpalaiduokite pjūklo juostą. Kitam naudotojui ant mašinos pritvirtinkite atitinkamą nurodymą, kaip įtempti pjūklo juostą.
• Nenaudojamas pjūklo juostas sulankstykite bei padėkite į saugią ir saugą vietą. Prieš naudodami patikrinkite, ar nėra klaidų (dantų žymių, įtrūkimų). Nenaudokite pažeistų pjūklo juostų!

- Naudodami pjūklo juostas, mūvėkite tinkamas pirštines.

- Prieš pradedant dirbti, reikia patikimai sumontuoti visus mašinos apsauginius ir saugos įtaisus.

- Niekada nevalykite pjūklo juostos arba pjūklo juostos kreipiamosios rankoje laikomu šepečiu arba gremžtuku. Sakais pasidengusios pjūklo juostos kelia pavojų darbo saugai ir jas reikia reguliariai valyti.

• Savo asmeninei saugai dirbant naudokite apsauginius akinius ir klausos apsaugą. Ilgiems plaukams naudokite plaukų tinklelj. Užraitokite laisvas rankoves virš alkūnių.
• Dirbdami pjūklo juostos kreipiamają visada pritraukite kuo arčiau ruošinio.
• Mašinos darbo zonoje ir aplinkoje pasirūpinkite pakankamu apšvietimu.
• Tiesiems pjūviams visada naudokite išilginę atramą, kad ruošinys nepavirstų ir neišslystų.
• Norėdami apdirbti siaurus ruošinius su rankinės pastūmos funkcija, naudokite stūmiklj.
• Įstrižiems pjūviams pjūklo stalą nustatykite į atitinkamą padėtį ir kreipkite ruošinį ant išilginės atramos.
• Norėdami išpjauti kregždutės uodegos formos dygius arba pleištų, pjūklo stalą pasukite į pliuso ir minuso padėtį. Atkreipkite dėmesį į tai, kad ruošinys būtų saugiai kreipiamas.
• Esant lanko formos ir netolygiems ruošinio pjū-viams, ruošinį tolygiai stumkite į priekį abiem ran-komis, užlenkę pirštus. Rankomis saugioje srityje tvirtai laikykite ruošinį.
• Norėdami pakartotinai atlikti lanko formos, netolygius pjūvius, naudokite pagalbinį šabloną.
• Pjaudami apvaliająa medieną, užfiksuokite ruošinį, kad jis nepersisuktų.
• Pjaudami skersinius pjūvius, saugiam darbui naudokite specialų priedą – skersinio pjovimo šabloną.

10.1 Išilginių pjūvių atlikimas (AD pav.)

Tuo metu ruošinys perpjaunamas išilgine kryptimi.

• Nustatykite lygiagrečiają atramą (5) dešinėje arba kairėje pusėje pagal pageidaujamą plotį.
• Pjūklo juostos kreipiamają (4) nuleiskite ant ruošinio. (žr. 8.9)
• ljunkite pjūkla.
• Vieną ruošinio briauną dešiniąja ranka spauskite prie lygiagrečiosios atramos (5), tuo tarpu plokščioji pusė turi priglusti prie juostinio pjūklo stalo (7).
• Stumkite ruošinį į pjūklo juostą, tolygiai stumdami išilgai lygiagrečiosios atramos (5).
• Svarbu: ilgus ruošinius pjovimo proceso pabaigoje reikia užfiksuoti, kad jie nenuvirstų (pvz., ritininiu stovu ir t. t.).
• Dėmesio! Apdirbant siaurus ruošinius, būtina naudoti stūmiklj.
• Stūmiklj (ae) visada laikykite netoliese ant tam skirto kablio (ad) pjūklo pusėje. (AB pav.)

10.2 Istrižinių pjūvių atlikimas (J + AE pav.)

• Norint atlikti jstrižinius pjūvius lygiagrečiai su pjovimo juosta, juostinio pjūklo stalą (7) galima palenkti 0–45° i priekj.
• Atlaisvinkite fiksavimo rankeną (k).
• Juostinio pjūklo stalą (7) verskite i priekį, kol laipsnių skalėje (o) bus nustatytas pageidaujamas kampo matmuo.
  • Vél priveržkite fiksavimo rankeną (k).
• Dèmesio: pavertę pjūklo stalą (7), lygiagrečiają atramą (5) pritvirtinkite žemyn nukreiptoje pusėje (jei tai galima padaryti dėl ruošinio pločio) pjūklo juostos dešinėje pusėje darbine kryptimi, kad apsaugotumėte ruošinį nuo nuslydimo.
• Pjaukite, kaip aprašyta 10.1 punkte.

10.3 Laisvieji pjūviai (AF pav.)

Vienas iš svarbiausių juostinio pjūklo požymių yra problemų nekeliantis kreiviu ir spindulių pjovimas.

• Pjūklo juostos kreipiamają (4) nuleiskite ant ruošinio. (žr. 8.9)
• ljunkite pjūkla.
• Tvirtai spauskite ruošinį prie juostinio pjūklo stalo (7) ir lėtai įstumkite į pjūklo juostą.
• Kai pjaunate laikydami ranka, dirbkite mažu pastūmos greičiu, kad pjūklo juosta galėtų sekti norima linija.
• Daugeliu atveju bus naudinga, jei apytiksles kreives ir kampus išpjausite maždaug 6 mm atstumu nuo linijos.
• Jei turite pjauti kreives, kurios naudojamai pjūklo juostai yra per siauros, tokiu atveju turite atlikti pagalbinius pjūvius iki priekinės kreivės pusės, kad jie, pjaunant galutinius spindulius, būtų kaip medienos atliekos.

10.4 Pjovimas su skersinio pjaustymo šablonu (AG + AC pav.) (pasirinktinai)

• Nustatykite skersinio pjaustymo šabloną (14) pagei- daujamu kampu (žr. 8.10).
• Pjaukite, kaip aprašyta 10.1 punkte.

11. Valymas ir techninė priežiūra

△ Įspėjimas! Prieš atlikdami bet kokius nustatymo, einamosios priežiūros ir remonto darbus, iš-traukite tinklo kištuką!

Bendrieji techninės priežiūros darbai

Retkarčiais nuvalykite nuo mašinos šluoste drožles ir dulkes. Kad prailgintumėte jrenginio eksploatavimo trukmę, ieną kartą per mėnesį sutepkite pasukamas dalis. Netepkite variklio.

Plastikui valyti nenaudokite èsdinančių priemonių.

Valymas

Stenkitės, kad apsauginiai įtaisai, vėdinimo plyšiai ir variklio korpusas būtų kuo švaresni ir nedulkėti. Esant mažam slėgiui, nuvalykite įrenginį švaria šluoste arba išpūskite suslėgtuojų oru.

Rekomenduojame jrenginį išvalyti iš karto po kiekvieno naudojimo.

Reguliariai valykite jrenginj drėgna šluoste su šiek tiek skystojo muilo. Nenaudokite valymo priemonių ir tirpiklių. Jie gali pažeisti plastikines jrenginio dalis. Atkreipkite dėmesį i tai, kad į jrenginio vidų nepatektų vandens. Patekus į elektrinį jrenginį vandens, didėja elektros smūgio pavojus.

Techninė priežiūra

Irenginio viduje néra jokių kitų dalių, kurias reikia techniškai prižiūrėti.

Techninės priežiūros informacija

Atkreipkite dėmesį į tai, kad šio gaminio toliau nurodytos dalys naudojant arba natūraliai dėvisi arba toliau nurodytų dalių reikia kaip vartojamųjų medžiagų.

Greitai susidėvinčios dalys*: angliniai šepetėliai, pjūklo geležtė, stalo plokštės jdėklai, trapecinis diržas

* i komplektaciją privalomai nejeina!

Atsarginių dalių ir priedų įsigysite mūsų techninės priežiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą.

12. Laikymas

Laikykite jrenginj ir jo priedus tamsioje, sausoje, apsaugotoje nuo šalčio ir vaikams nepasiekiamoje vietoje.

Optimali laikymo temperatūra yra nuo 5 iki 30 °C.

Laikykite elektrinj jrankj originalioje pakuotėje.

Uždenkite elektrinį įrankį, kad apsaugotumėte jį nuo dulkių arba drėgmės.

Laikykite naudojimo instrukciją prie elektrinio įrankio.

13. Elektros prijungimas

Prijungtas elektros variklis yra parengtas naudoti. Jungtis atitinka tam tikras VDE ir DIN nuostatas. Kliento tinklo jungtis ir naudojamas ilginamasis laidas turi atitikti šiuos reikalavimus.

Svarbios nuorodos

Esant variklio perkrovai, jis išsijungia savaime. Jam atvėsus (trukmė skirtinga), variklj galima jjungti vėl.

Pažeistas jungiamasis elektros laidas

Dažnai pažeidžiama jungiamuju elektros laidų izoliacija. To priežastys gali būti:

• prispaudimo vietos, kai prijungimo laidai nutiesiami pro langus arba durų plyšius;
• sulenkimo vietos netinkamai pritvirtinus arba nutiesus prijungimo laida;
• jpjovimo vietos pervažiavus prijungimo laidą;
• izoliacijos pažeidimai išplėšus iš sieninio kištukinio lizdo;
• įtrūkimai dėl izoliacijos senėjimo.

Tokių pažeistų elektros prijungimo laidų negalima naudoti ir dėl pažeistos izoliacijos jie yra pavojingi gyvybei.

Reguliariai tikrinkite, ar elektros prijungimo laidai nepa-žeisti. Atkreipkite dėmesį į tai, kad tikrinant jungiamasis laidas nekabotų ant elektros srovės tinklo.

Jungiamieji elektros laidai turi atitikti tam tikras VDE ir DIN nuostatas. Naudokite prijungimo laidus, pažymėtus H 05V V-F.

Žyma tipo pavadinime prijungimo kabelyje yra privaloma.

Kintamosios srovės variklis

• Tinklo jtampa turi būti 220–240 V\~.
- Ilginamujų laidų iki 25 m ilgio skerspjūvis turi būti 1,5 kvadratinio milimetro.

Prijungti ir remontuoti elektros jrangą leidžiama tik kvalifikuotam elektrikui.

Kilus klausimų, nurodykite tokius duomenis:

• variklio srovės rūšį;
- duomenis iš jrenginio specifikaciju lentelės;
- duomenis iš variklio specifikaciju lentelės.

Prijungimo būdas Y

Jeigu reikia pakeisti prijungimo prie tinklo laidą, tuomet tai privalo atlikti gamintojas arba jo atstovas, kad nekil-tų pavojaus saugai.

14. Utilizavimas ir pakartotinis atgavimas

Pakavimo nuorodos

Pakavimo medžiagas galima per- dirbti. Utilizuokite pakuotes, tau- sodami aplinką.

Nuorodos del Elektros ir elektronikos prietaisų įstatymo (vok. ElektroG)

Panaudotų elektros ir elektronikos prietaisų negalima mesti į buitines atliekas, juos reikia surinkti ir utilizuoti atskirai!

• Panaudotas baterijas arba akumuliatorius, kurie néra fiksuotai sumontuoti sename prietaise, prieš atiduodant reikia išimti jų nepažeidžiant! Toks utilizavimas sureguliuotas Baterijų įstatyme.
• Elektros bei elektronikos prietaisų savininkai ar naudotojai yra teisiškai įpareigoti juos gražinti po naudojimo.
• Galutinis naudotojas yra atsakingas už savo asmeninių duomenų ištrynimą iš utilizuojamo panaudoto įrenginio!
• Perbrauktos šiukšliadėžės simbolis reiškia, kad elektros ir elektronikos prietaisų negalima išmesti kartu su buitinėmis atliekomis.
• Elektros ir elektronikos prietaisus galima nemokamai gražinti šiose vietose:
• viešosiose atliekų šalinimo ar surinkimo vietose (pvz., savivaldybių pastatų kiemuose),
• elektros prietaisų pardavimo vietose (stacionariose ir internetinėse), jei pardavėjai privalo juos priimti atgal arba tai padaryti siūlo savanoriškai.
• Iki trijų vienos rūšies panaudotų elektros prietaisų, kurių krašto ilgis ne didesnis kaip 25 cm, galite nemokamai gražinti gamintojui prieš tai nejsigy-dami naujo prietaiso iš gamintojo arba nuvežti į kitą igaliotą surinkimo punktą savo vietovėje.
• Dėl kitų papildomų gamintojų ir platintojų prekių priėmimo atgal sąlygų kreipkitės į atitinkamą klientų aptarnavimo tarnybą.
• Jei gamintojas pristato naują elektros prietaisą privačiam namų ūkiui, jis gali organizuoti nemokamą elektros prietaiso paėmimą galutinio naudotojo prašymu. Tam susisiekite su gamintojo klientų aptarnavimo tarnyba.
• Šie teiginiai galioja tik prietaisams, parduodamiems Europos Sajungos šalyse, kurioms taikoma Europos direktyva 2012/19/ES. Europos Sajungai nepriklausančiose šalyse gali būti taikomos kitokios panaudotų elektros ir elektronikos prietaisų utilizavimo nuostatos.

15. Sutrikimų šalinimas

Sutrikimas Galima priežastis Ka daryti
Variklis neveikia	Pažeistas variklis, kabelis arba kištukas, perdegę saugikliai	Paveskite įrenginį patikrinti specialistui. Niekada neremontuokite variklio patys. Pavojus! Patikrinkite saugiklius, prireikus juos pakeiskite.
	Atidarykite alyvos pripildymo varžtą (galinis jungiklis).	Tiksliai uždarykite korpuso dangtį.
Variklis lėtai pradeda veikti ir nepasiekia darbinio greičio.	Per žema įtampa, pažeistos apvijos, perdegęs kondensatorius.	Paveskite įtampą patikrinti elektros įmonei. Paveskite variklj patikrinti specialistui. Paveskite kondensatorių pakeisti specialistui.
Variklis skleidžia per daug triukšmo	Pažeistos apvijos, sugedęs variklis.	Paveskite variklj patikrinti specialistui.
Variklis nepasiekia visos galios	Tinklo sistemoje perkrautos srovės grandinės (lemutės, kiti varikliai ir t. t.)	Toje pačioje srovės grandinėje nenaudokite kitų įrenginių arba variklių.
Variklis šiek tiek perkaista	Variklio perkrova, nepakankamai aušinamas variklis.	Apsisaugokite nuo variklio perkrovos pjaunant, nuvalykite nuo variklio dulkes, kad būtų užtikrinta optimali variklio galia.
Pjūvis yra šiurkštus arba banguotas.	Atšipusi pjūklo geležtė, medžiagos storiui netinkama dantų forma	Pagaląskite pjūklo geležtę arba naudokite tinkamą pjūklo geležtę.
Ruošinys pleišėja arba skilinėja.	Per didelis spaudimas pjaunant arba netinkama naudoti pjūklo geležtė.	Naudokite tinkamą pjūklo geležtę
Pasislenka pjūklo juosta	Blogai nustatyta kreipiamoji	Nustatykite pjūklo juostos kreipiamają pagal naudojimo instrukciją.
	Netinkama pjūklo juosta	Pasirinkite pjūklo juostą pagal naudojimo instrukciją.
Gaisro žymės ant medienos dirbant	Atšipusi pjūklo juosta Pakeiskite pjūklo juosta	Pasirinkite pjūklo juostą pagal naudojimo instrukciją.
	Netinkama pjūklo juosta	Pasirinkite pjūklo juostą pagal naudojimo instrukciją.
Dirbant stringa pjūklo juosta	Atšipusi pjūklo juosta Pakeiskite pjūklo juosta	Nustatykite pjūklo juostos kreipiamają pagal naudojimo instrukciją.
	Pjūklo juosta pasidengusi sakais Išvalykite pjūklo juosta
	Blogai nustatyta kreipiamoji

Atvienojiet tikla kontaktspraudni!

Dėl akivaizdžiai matomų defektų turi būti informuota per 8 dienas nuo įrenginio gavimo momento. Kitu atveju pirkėjo teisė reikšti pretenziją dėl šių defektų yra negaliojanti. Savo įrenginiams mes garantuojame įstatymo nustatytą pilną aptarnavimą garantinio laikotarpio metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurias mašinos dalis, sugedusias dėl blogos medžiagos ar gamyklinio broko. Mes neatsakome už dalis, pagamintas ne mūsų ir jūsų gautas iš kito tiekėjo. Naujų dalių montavimo kaštai yra pirkėjo atsakomybė. Pirkimo nutraukimas ar pirkimo kainos sumažini-mas, kaip ir bet kurios kitos pretenzijos dėl nuostolių nebus patenkinamos.

Garanti SE
