| Тип продукт | Лентов трион |
| Марка | Scheppach |
| Модел | HBS400 |
| Категория | Трион |
| Мощност (S1) | 750 W |
| Напрежение / Честота | 220-240 V~, 50 Hz |
| Скорост на рязане (2 нива) | 360 m/min (ниво 1), 720 m/min (ниво 2) |
| Дължина на лентата | 2240 mm |
| Ширина на лентата | 6-15 mm |
| Макс. височина на рязане | 170 mm |
| Ширина на рязане | 305 mm |
| Размери на масата | 500 x 400 mm |
| Наклон на масата | 0° до 45° |
| Нетно тегло | 59 kg |
| Ниво на звуково налягане LpA | 77,4 dB (неопределеност 3 dB) |
| Ниво на звукова мощност LWA | 90,4 dB (неопределеност 3 dB) |
| Основни функции | Надлъжни, напречни, скосявания, свободно рязане; паралелно и напречно водене; наклоняема маса |
| Безопасност | Защитно устройство на лентата, предпазен превключвател против повторно стартиране, защитни капаци, авариен стоп |
| Поддръжка и почистване | Влажно почистване без разтворители, месечно смазване на въртящите се части, подмяна на износващи се части |
| Резервни части и ремонтопригодност | Износващи се части: въглеродни четки, трионни ленти, вложки на масата, клиновидни ремъци. Ремонт от упълномощен специалист. |
Често задавани въпроси - HBS400 SCHEPPACH
Въпроси на потребители за HBS400 SCHEPPACH
0 въпрос за това устройство. Отговорете на тези, които знаете, или задайте свой въпрос.
Задайте нов въпрос за това устройство
Изтеглете инструкциите за вашия Трион в PDF формат безплатно! Намерете ръководството си HBS400 - SCHEPPACH и вземете отново електронното си устройство в ръце. На тази страница са публикувани всички документи, необходими за използването на вашето устройство. HBS400 на марката SCHEPPACH.
РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HBS400 SCHEPPACH
Обяснение на символите върху продукта
Използването на символи в настоящото ръководство следва да насочи вниманието Ви към евентуални рискове. Символите за безопасност и объясненията, които ги придружават, трябва да бъдат разбрани точно. Самите предупреждения не премахват рисковете и не могат да заменят правилните мерки за предотвратяване на злополуки.
| [ХК6К] | Предупреждение! При неспазване съществува опасност за живота, нараняване или повреждане на инструмента! |
 | Преди пускане в експлоатация прочетете и спазвайте ръководството за употреба и указанията за безопасност! |
 | Носете защитни очила! |
 | Носете защита за слуха! |
 | При образуване на прах носете дихателна защита! |
 | Внимание! Опасност от нараняване! Не бъркайте в движещия се режещ лист! |
 | Носете предпазни ръкавици. |
 | Внимание! Преди монтаж, почистване, преоборудване, поддръжка, съхранение и транспортиране трябва да изключите уреда и да го изключите от захранването. |
 | Посока на режещата лента |
 | Продуктът отговаря на приложимите европейски директиви. |
 | Продуктът отговаря на приложимите сръбски директиви. |
Съдържание: Страница:
- Увод 282
- Описание на продукта (Фиг. А – АС)...... 282
- Обем на доставката 282
- Употреба по предназначение 282
- Общи указания за безопасност 283
- Остатъчни рискове....286
- Технически данни 287
- Конструкция и обслужване....287
- Транспортиране 290
- Указания за работа.... 290
- Почистване и поддръжка 292
- Съхранение....292
- Електрическо свързване 292
- Изхвърляне и рециклиране....293
- Отстраняване на неизправности 294
- Декларация за съответствие 359

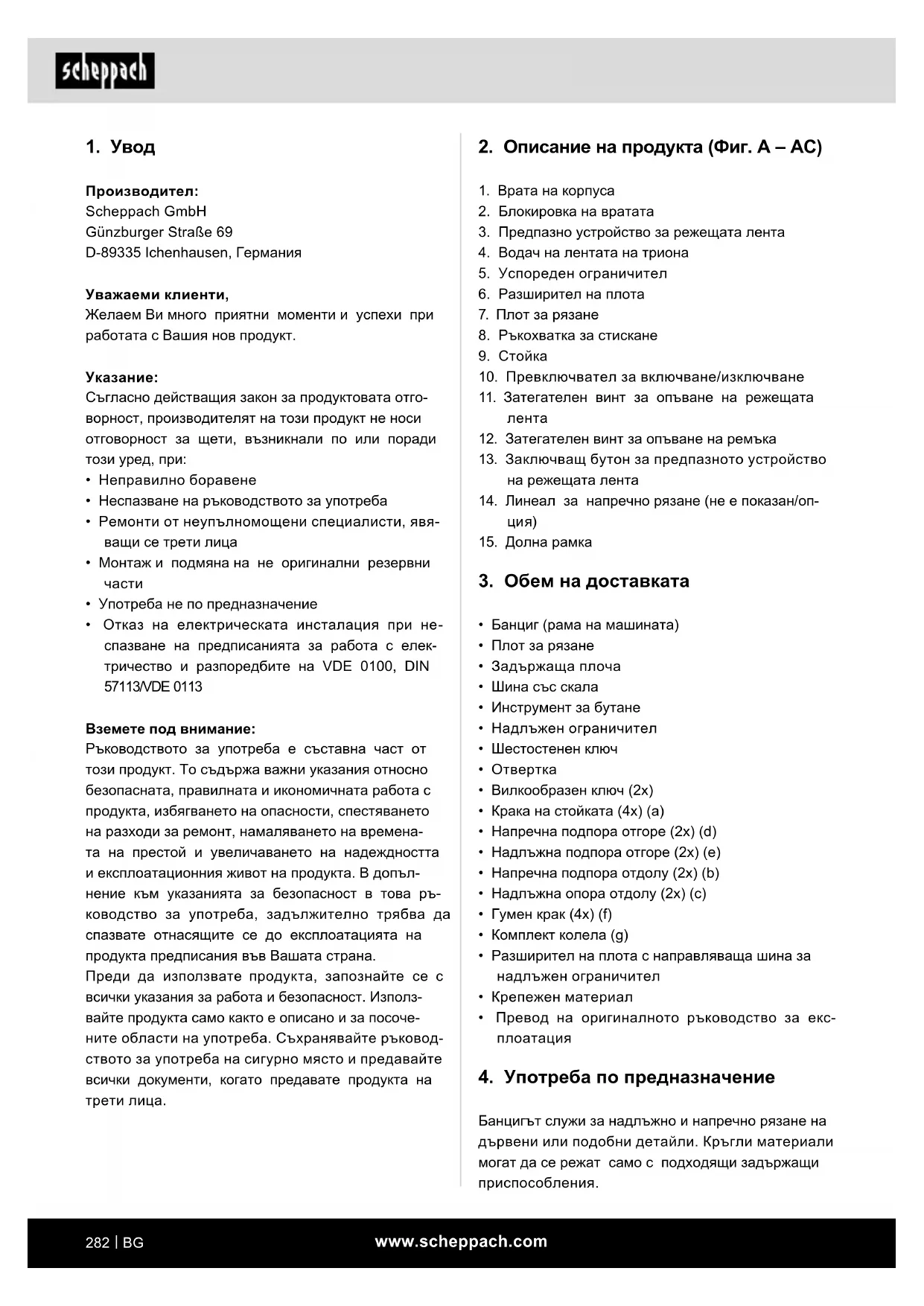

1. Увод
Производител:
Scheppach GmbH
Желаем Ви много приятни моменти и успехи при работата с Вашия нов продукт.
Указание:
Съгласно действащия закон за продуктовата отговорност, производителят на този продукт не носи отговорност за щети, възникнали по или поради този уред, при:
• Неправилно боравене
- Неспазване на ръководството за употреба
- Ремонти от неупълномощени специалисти, явяващи се трети лица
- Монтаж и подмяна на не оригинални резервни части
- Употреба не по предназначение
- Отказ на електрическата инсталация при неспазване на предписанията за работа с електричество и разпоредбите на VDE 0100, DIN 57113/VDE 0113
Ръководството за употреба е съставна част от този продукт. То съдържа важни указания относно безопасната, правилната и икономичната работа с продукта, избягването на опасности, спестяването на разходи за ремонт, намаляването на времена- та на престой и увеличаването на надеждността и експлоатационния живот на продукта. В допъл- нение към указанията за безопасност в това ръ- ководство за употреба, задължително трябва да спазвате отнасящите се до експлоатацията на продукта предписания във Вашата страна.
Преди да използвате продукта, запознайте се с всички указания за работа и безопасност. Използвайте продукта само както е описано и за посочените области на употреба. Съхранявайте ръководството за употреба на сигурно място и предавайте всички документи, когато предавате продукта на трети лица.
- Врата на корпуса
- Блокировка на вратата
- Предпазно устройство за режещата лента
- Водач на лентата на триона
- Успореден ограничител
- Разширител на плота
- Плот за рязане
- Ръкохватка за стискане
- Стойка
- Превключвател за включване/изключване
- Затегателен винт за опъване на режещата лента
- Затегателен винт за опъване на ремъка
- Заключващ бутон за предпазното устройство на режещата лента
- Линеал за напречно рязане (не е показан/опция)
- Долна рамка
3. Обем на доставката
• Банциг (рама на машината)
- Плот за рязане
• Задържаща плоча
• Шина със скала
- Инструмент за бутане
• Надлъжен ограничител
- Шестостенен ключ
- Отвертка
• Вилкообразен ключ (2x)
• Крака на стойката (4x) (a)
- Напречна подпора отгоре (2x) (d)
• Надлъжна подпора отгоре (2x) (e)
- Напречна подпора отдолу (2x) (b)
• Надлъжна опора отдолу (2x) (с)
• Гумен крак (4x) (f)
- Комплект колела (g)
- Крепежен материал
- Разширител на плота с направляваща шина за надлъжен ограничител
- Превод на оригиналното ръководство за експлоатация
4. Употреба по предназначение
Банцигът служи за надлъжно и напречно рязане на дървени или подобни детайли. Кръгли материали могат да се режат само с подходящи задържащи приспособления.
Машината може да се използва само съгласно нейното предназначение. Всяка различаваща се от това употреба не е по предназначение. За вся-какъв вид произтичащи от това щети или нараня-вания отговорност носи потребителят/операторът, а не производителят.
Могат да се използват само подходящи за машината режещи ленти. Съставна част от употребата по предназначение е също и спазването на указанията за безопасност, както и ръководството за монтаж и указанията за експлоатация в ръководството за употреба.
Лицата, които обслужват и поддържат машината, трябва да са запознати с него и да са информира- ни относно възможните опасности.
Промени по машината освобождават изцяло производителя от отговорност за възникнали в резул-тат от това щети.
Въпреки употребата по предназначение, някои остатъчни рискове не могат да бъдат напълно изключени. Поради конструкцията и устройството на машината, могат да възникнат следните моменти:
- Увреждане на слуха при неизползване на необходимата защита за слуха.
- Вредни за здравето емисии от дървесен прах при използване в затворени помещения.
- Опасност от злополука поради контакт с ръцете в непокритата зона за рязане на инструмента.
- Опасност от нараняване при смяна на инструмента (опасност от порязване).
- Опасност поради изхвърляне на детайли или части от детайли.
- Премазване на пръстите.
- Опасност поради откат.
- Накланяне на детайла поради недостатъчна опорна повърхност за детайла.
• Докосване на режещия инструмент. - Изхвърляне на части от чворове и части от детайли.
Моля, обърнете внимание, че нашите уреди не са конструирани с предназначение за търговска, професионална или промишлена употреба. Не поемаме гаранция, ако уредът се използва в търговски, занаятчийски или промишлени предприятия, както и при равносилни дейности.
5. Общи указания за безопасност
Общи указания за безопасност за електрически инструменти
⚠ ПРЕДУПРЕЖДЕНИЕ: Прочетете всички указания за безопасност, инструкции, илюстрации и технически данни, предоставени с този електрически инструмент.
Пропуски при спазването на инструкциите по-долу могат да доведат до токов удар, пожар и/или тежки наранявания.
Запазете всички указания за безопасност и ин- струкции за бъдещи справки.
Използваното в указанията за безопасност понятие „електрически инструмент“ се отнася до захранвани от мрежата електрически инструменти (с мрежов проводник) или до захранвани с акумулатор електрически инструменти (без мрежов проводник).
- Безопасност на работното място
a) Поддържайте работното си място чисто и добре осветено. Безпорядъкът или неосветените работни места могат да доведат до злополуки.
b) Не работете с електрическия инструмент във взривоопасна среда, в която има запалими течности, газове или прахове. Електрическите инструменти създават искри, които могат да възпламенят праха или парите.
с) Дръжте деца и други лица далеч по време на използването на електрическия инструмент. При разсейване можете да изгубите контрол върху електрическия инструмент.
- Безопасност при работа с електрически ток
a) Щепсельт на електрическия инструмент трябва да отговаря на контакта. Щепсельт не бива да се променя по никакъв начин. Не използвайте адаптерни щепсели заедно със заземени електрически инструменти. Непроменен щепсел и подходящи контакти намаляват риска от токов удар.
b) Избягвайте телесен контакт със заземе- ни повърхности като тръби, отоплителни уреди, фурни и хладилници. Съществува повишен риск от токов удар, когато тялото Ви е заземено.
с) Пазете електрическите инструменти от дъжд и влага. Проникването на вода в електрическия инструмент увеличава риска от токов удар.
d) Не използвайте свързващия проводник не по предназначение, за носене или закачане на електрическия инструмент или за издърпване на щепсела от контакта. Пазете свързващия проводник от горещина, масло, остри ръбове или движещи се части. Повредени или усукани свързващи проводници увеличават риска от токов удар.
e) Когато работите с електрически инструмент на открито, използвайте само удължителни проводници, които също са подходящи за употреба на открито. Използването на подходящ за употреба на открито удължителен проводник намалява риска от токов удар.
f) Когато употребата на електрическия ин- струмент във влажна среда не може да бъде избегната, използвайте дефектното- кова защита. Използването на дефектнотоко- ва защита намалява риска от токов удар.
- Безопасност на хората
a) Бъдете внимателни, обръщайте внимание на това, което правите, и подхождайте разумно към работата с електрически инструмент. Не използвайте електрически инструменти, ако сте уморени или под влиянието на наркотици, алкохол или медикаменти. Момент невнимание при използването на електрически инструмент може да доведе до сериозни наранявания.
b) Носете лични предпазни средства и вина- ги защитни очила. Носенето на лични пред- пазни средства, като противопрахова маска, предпазни обувки, които не се хлъзгат, пред- пазна каска или защита за слуха, според вида и употребата на електрическия инструмент, намалява риска от наранявания.
с) Избягвайте неволно включване. Уверете се, че електрическият инструмент е изклю- чен, преди да го свържете към електро- захранването и/или акумулатора, преди да го вземете или носите. Ако при носенето на електрическия инструмент държите пръста си върху прекъсвача или свържете към електро- захранването включен електрически инстру- мент, това може да доведе до злополуки.
d) Отстранете инструментите за настройка или гаечните ключове, преди да включите електрическия инструмент. Инструмент или ключ, намиращ се във въртяща се част на електрическия инструмент, може да доведе до наранявания.
e) Избягвайте неправилна стойка на тялото. Осигурете си стабилен стоеж и постоянно пазете равновесие. Така можете да контролирате електрическия инструмент по-добре при неочаквани ситуации.
f) Носете подходящо облекло. Не носете широки дрехи или украшения. Дръжте косата и облеклото си далеч от движещи се части. Широки дрехи, украшения или дълги коси могат да бъдат захванати от движещи се части.
g) Когато могат да бъдат монтирани прахоизсмукващи и прахоулавящи устройства, те трябва да са свързани и да се използват правилно. Използването на прахоизсмукващо устройство може да намали вредите за здравето поради прах.
h) Не се поддавайте на фалшивото чувство за безопасност и не пренебрегвайте правилата за безопасност при работа с електрическите инструменти, дори ако след многократната им употреба мислите че ги познавате добре. Небрежните действия могат да доведат до тежки телесни повреди в рамките на части от секундата.
- Употреба и боравене с електрическия ин- струмент
a) Не претоварвайте електрическия инстру- мент. Използвайте подходящия за Вашата работа електрически инструмент. С подхо- дящия електрически инструмент работите по- добре и по-сигурно в диапазона на работните му характеристики.
b) Не използвайте електрически инструмент, чийто прекъсвач е повреден. Електрически инструмент, който не може да се включва или из- ключва, е опасен и трябва да бъде ремонтиран.
с) Извадете щепсела от контакта и/или извадете сменяемия акумулатор, преди да извършвате настройки по уреда, да сменяте части на работния инструмент или да оставите електрическия инструмента настрани. Тази мярка за безопасност предотвратява неумишленото включване на електрическия инструмент.
d) Съхранявайте неизползваните електри- чески инструменти на недостъпно за деца място. Не позволявайте електрическият инструмент да бъде използван от лица, кои- то не са запознати с него или не са прочели тези инструкции. Електрическите инструмен- ти са опасни, ако се използват от неопитни лица.
e) Поддържайте електрическите инструменти и работния инструмент грижливо. Проверя- вайте дали движещите се части функцио- нират безупречно и не заяждат, дали няма счупени или така повредени части, че да на- рушават функционирането на електрическия инструмент. Повредените части следва да бъдат ремонтирани преди използването на електрическия инструмент. Много злополуки са причинени от лошо поддържани електри- чески инструменти.
f) Поддържайте режещите инструменти на- точени и чисти. Грижливо поддържаните ре- жещи инструменти с остри режещи ръбове се заклинват по-малко и се водят по-лесно.
g) Използвайте електрическия инструмент, принадлежностите, работните инструменти и т.н. съгласно настоящите инструкции. При това вземайте под внимание условията на работа и действието, което трябва да се извърши. Употребата на електрически инструменти за различни от предвидените приложения може да доведе до опасни ситуации.
h) Пазете дръжките и техните повърхности сухи, чисти и без масло и грес. Хлъзгавите дръжки и техните повърхности не позволяват безопасна работа и контрол на електрическия инструмент в непредвидени ситуации.
5. Сервиз
a) Възлагайте ремонти по Вашия електрически инструмент само на квалифицирани специалисти и само с оригинални резервни части. Така се гарантира, че безопасността на електрически инструмент ще се запази.
⚠ ПРЕДУПРЕЖДЕНИЕ! По време на експлоатация този електрически инструмент създава електромагнитно поле. При определени условия това поле може да наруши функционирането на активни или пасивни медицински импланти. За да се намали опасността от сериозни или смъртоносни наранявания, препоръчваме на лица с медицински импланти да се консултират със своя лекар и с производителя на медицинския имплант, преди електрическият инструмент да бъде използван.
Допълнителни указания за безопасност
- Носете предпазни ръкавици при всички дейности по поддръжка на режещата лента!
- При рязане трябва да се използва приспособление, което да обезопаси детайла срещу усукване.
- При рязане на дъски по ръба трябва да се използва приспособление, което да предпазва детайла от отскачане.
- За да се спазят стойностите на емисиите на прах за дървообработване и за безопасна работа, трябва да се свърже прахоуловителна система със скорост на въздуха най-малко 20 m/s.
- Предавайте указанията за безопасност на всички лица, които работят по машината.
- Не използвайте циркуляра за рязане на дърва за огрев.
- Машината е оборудвана със защитен изключвател срещу повторно включване след понижаване на напрежението.
- Преди пускане в експлоатация проверете дали напрежението върху типовата табелка на уреда съвпада с мрежовото напрежение.
- Използвайте кабелен барабан само в развито състояние.
- Заетите с работа по машината лица не бива да се разсейват.
- Съблюдавайте посоката на въртене на двигателя и на режещата лента.
- Устройствата за безопасност по машината не бива да се демонтират или да се привеждат в неизползваемо състояние.
- Не режете детайли, които са твърде малки, за да ги държите стабилно в ръка.
- Никога не отстранявайте свободни трески, стър- готини или заклещени части дърво при движеща се режеща лента.
- Трябва да се спазват приложимите разпоредби за предотвратяване на злополуки и другите общоприети правила за безопасност.
- Спазвайте листовките на асоциацията за застраховка „Отговорност на работодателя“ (VBG 7).
- Внимание! Обезопасете дългите детайли сре- щу преобръщане в края на процеса на рязане. (напр. с подвижна стойка и др.).
- По време на транспортирането на уреда предпазното устройство на режещата лента (3) трябва да бъде в най-ниското положение близо до плота.
- Предпазните капаци не трябва да се използват за транспортиране или неправилна експлоатация на машината.
- Деформираните или повредените режещи ленти не трябва да се използват.
• Сменете износения накрайник на плота.
- Никога не стартирайте машината, ако вратата, предпазваща режещата лента, или предпазното устройство са отворени.
- Уверете се, че изборът на режещата лента и скоростта са подходящи за материала, който трябва да е отреже.
- Изчакайте режещата лента да спре напълно, пре- ди да я почистите.
- При прави разрези на дребни детайли с успо- редния ограничител трябва да се използва ин- струмент за бутане.
- Носете ръкавици при работа с режещата лента и грубите материали!
- По време на транспортиране предпазното устройство на режещата лента трябва да бъде в най-ниско положение и близо до плота.
- При скосени разрези с подходящ плот, успоредният ограничител трябва да се разположи в долната част на плота.
- Никога не използвайте изключващите предпазни устройства за повдигане или за транспортиране.
- Уверете се, че предпазните устройства на режещата лента се използват и са правилно регулирани.
- Поддържайте безопасно разстояние на ръцете си до режещата лента. Използвайте инструмент за бутане за тесни разрези.
- Нагласете регулируемите предпазни устройства така, че те да са възможно най-близо до детайла.
- Съхранявайте инструмента за бутане в предвидения за него държач при машината, за да можете да го достигате от Вашата нормална работна позиция и винаги да е подръка.
• В нормалната работна позиция операторът се намира пред машината.
- Не използвайте охлаждащи течности. Употребата на вода и други охлаждащи течности може да доведе до токов удар.
- Не работете с електрическия инструмент при отворен капак за достъп към лентата за банциг. Контактът с движещите се части може да доведе до телесни повреди.
6. Остатъчни рискове
Електрическият инструмент е конструиран съгласно нивото на развитие на техниката и признатите правила на техника на безопасност. Въпреки това, при работа могат да възникнат отделни остатъчни рискове.
- Опасност от нараняване на пръсти и длани от движещата се режеща лента при неправилно водене на детайла. Наранявания от изхвърлен детайл при неправилно държане или водене, като работа без ограничител.
- Опасност за здравето поради дървесен прах или дървесни стърготини. Задължително носете лична предпазна екипировка като защита за зрението. Използвайте смукателна уредба!
- Наранявания поради дефектна режеща лента. Редовно проверявайте режещата лента за невредимост.
- Опасност от нараняване на пръсти и длани при смяна на режещата лента. Носете подходящи работни ръкавици.
- Опасност от нараняване при включване на машината поради задвижвашата се режеща лента.
- Опасност от ток при използване на неправилни електрически свързващи проводници.
- Застрашаване на здравето от движещата се режеща лента при дълги коси и свободно облекло. Носете лична предназна екипировка като мрежа за коса и плътно прилягащо работно облекло.
- Освен това, въпреки всички взети предпазни мерки, могат да съществуват неявни остатъчни рискове.
- Остатъчните рискове могат да бъдат намалени, ако бъдат спазвани „Общи указания за безопасност“ и „Употреба по предназначение“, както и ръководството за употреба като цяло.
7. Технически данни
| Двигател на променлив ток | 220 - 240 V ~,50 Hz |
| Мощност S1* 750W | |
| Обороти на празен ход 1400 min | -1 |
| Дължина на режещата лента 2240 mm | |
| Широчина на режещаталента | 6-15 mm |
| Скорост на режещаталента I | 360 m/min |
| Скорост на режещата лентаII | 720 m/min |
| Височина на рязане 0 - 170 mm | |
| Изнасяне | 305 mm |
| Размер на плота | 500 x 400 mm |
| Наклоняем плот | 0° до 45° |
| Размер на детайла макс. | 600 x 600 x 170mm |
| Тегло | 59 kg |
Запазва се правото на технически промени!
*Режим на работа S1 (непрекъсната работа)
Детайлът трябва да е с височина от поне 3 mm и широчина от 10 mm.
Стойностите на шум и вибрации са определени съгласно EN 62841.
| Ниво на звуково налягане L_pA | 77,4 dB |
| Неопределеност K_pA | 3 dB |
| Ниво на звукова мощност L_WA | 90,4 dB |
| Неопределеност K_WA | 3 dB |
Носете защита за слуха.
Въздействието на шум може да причини загуба на слуха. Общи стойности на вибрациите (векторна сума от трите посоки), определени съгласно EN 62841.
Посочената стойност на шумовите емисии е измерена по стандартен метод на изпитване и може да бъде използвана за сравнение на един електрически инструмент с друг.
Посочената стойност на шумовите емисии може да се използва и за предварителна оценка на на-товарването.
ПРЕДУПРЕЖДЕНИЕ
По време и действителното използване на електрическия инструмент стойностите на шумови емисии може да се различават от посочената стойност в зависимост от вида и начина, по който електрическия инструмент се използва, и по-специално какъв вид детайл се обработа.
Необходимо е да се определят мерки за безопасност за защита на оператора, които се основават на оценка на вибрационното натоварване по време на действителните условия на използване (при това трябва да се вземат под внимание всички части на работния цикъл, например времената, през които електрическият инструмент е изключен, и такива, в които той е включен, но работи без натоварване).
Преди пускането в експлоатация задължително сглобете напълно продукта!
- Отворете опаковката и внимателно извадете уреда.
- Отстранете опаковъчния материал, както и опаковъчните и транспортните осигуровки (ако има такива).
- Проверете дали обемът на доставката е пълен.
- Проверете уреда и принадлежностите за повреди от транспортирането.
- По възможност запазете опаковката до изтичане на гаранционния срок.
⚠️ ВНИМАНИЕ!
Уредът и опаковъчните материали не са играчка за деца! Деца не бива да играят с пластмасови торбички, фолио и дребни части! Съществува опасност от поглъщане и задушаване!
Машината трябва да е поставена стабилно, т.е. за- винтена върху работна маса или неподвижна до- лна рамка. За целта в основата на машината има отвори за закрепване.
- Плотът за рязане трябва да е монтиран правилно.
- Преди пускане в експлоатация приспособленията за безопасност трябва да бъдат правилно монтирани.
- Режещата лента трябва да може да се движи свободно.
- При вече обработвано дърво внимавайте за чужди тела, като напр. пирони, винтове и т.н.
- Преди да задействате превключвателя за включване/изключване се уверете, че режещата лента е правилно монтирана и подвижните части са лесно подвижни.
- Преди свързването на машината се уверете, че данните върху фирмената табелка съвпадат с данните на мрежата.
Монтажен инструмент
8.1 Монтиране на долната рамка (Фиг. В + С + Д)
Монтажни части:
• 4 крака на стойката (a)
- Опори на стойката отдолу: 2 x дълги (b) + 2 x къси (c)
- Опори на стойката отгоре: 2 x дъги (d) + 2 x къси (e)
• 4 гумени крака (f), 4 шайби M8, 4 гайки M8
- Крепежни детайли (24 крепежни винта M8x16, 4 винта с вътрешен шестотен M8x45, 32 шайби M8, 28 гайки M8, 4 предпазни пръстена M8)
- 2 колела с държач на колелото (g) (2 крепежни винта M8x20, 2 винта 8, 2 стопорни гайки M8).
- Леко затегнете всички винтове с ръка по време на монтажа.
- Завинтете 4 -те гумени крака върху краката на стойката.
- Монтирайте една опора на стойката отдолу (b + c) с 2 крепежни винта M8x16, 2 шайби и 2 гайки към крака на стойката (a).
- Монтирайте опорите на стойката отгоре (d + e) с по 4 крепежни винта M8x16, 4 шайби и 4 гайки към крака та стойката (a), както е показано на Фиг. С.
- Монтирайте двете колела с държача на колело- то (g) с 2 крепежни винта M8x20, 2 шайби 8, 2 стопорни гайки M8 (Фиг. C + D).
- Поставете картон зад машината и след това внимателно я наклонете назад, докато се опре в корпуса.
- Поставете предварително сглобената стойка (Фиг. С) под основната плоча на банцинга и затегнете ръчно с помощта на 4 винта с вътрешен шестостен M8x45, 8 шайби и 4 предпазни пръстена, както и с 4 гайки.
- Поставете машината с долната рамка върху равна повърхност и затегнете здраво всички винтове.
- Поставете вложката на плота (h) в предвидената за целта вдпъбнатина на плота за рязане (7) (Фиг. Е). (Демонтирайте плота за рязане в обратна посока, за да я смените.)
- Прекарайте лентата на банцинга през прореза на плота за рязане. Поставете работната маса върху окачването на плота, така че фиксиращият винт (i) да може да се вкара през държача (j). (Фиг. F + G).
- Затегнете работната маса здраво с крилчатата гайка (k) (Фиг. E + H).
- Проверете дали режещата лента се движи свободно и не докосва масата.
- Монтирайте винта M6x40 с двете подложни шайби и гайката към плота. (Фиг. I)
- С винта за настройка (I) настройте плота под прав ъгъл спрямо режещата лента. – Използвайте опорен ъгълник –
- Законтрете винта за настройка (I) и затегнете крилчатата гайка (k).
- Поставете стрелката на скалата (m) на „0“.
- Настройте ъгловата скала (n): Чрез разхлабване на винтовете (о) и преместване на ъгловата скала (n), докато стрелката на скалата (m) започне да сочи към „0“. Фиксирайте отново винтовете.
8.3 Монтиране на разширителя на плота (Фиг. K + L + M + N + O)
Свалете двата винта и шайбите (р) от разширителя на плота (6). (Фиг. К)
Поставете разширителя на плота (6) върху плота, монтиран на машината. Уверете се, че затягащият лост (8) е отворен (Фиг. L + M).
Поставете разширителя на плота докрай върху плота (Фиг. N), за да фиксирате двата винта (р) от двете страни. (Фиг. О) Уверете се, че винтовете (р) са поставени от двете страни. Двата винта се използват за ограничаване на разширителя на плота.
8.4 Монтиране на успореден ограничител (Фиг. Р)
- Монтирайте успоредния ограничител (5), като го нахлузите отзад и фиксирате затягация лост (q) надолу.
- При демонтажа издърпайте затягация лост (q) нагоре и свалете успоредния ограничител (5).
- Силата на затягане на паралелния ограничител може да се регулира с помощта на задната гайка с назъбка (r).
8.5 Настройване на ширината на рязане (Фиг. Р + Q)
- При надljжни разрези на дървени детайли трябва да бъде използван успоредния ограничител (5).
- Поставете успоредния ограничител (5) върху направляващата шина (v) вдясно или вляво от режещия диск.
- Върху направляващата шина за успореден ограничител (5) има 2 скали (s/t), които показват разстоянието между опорната релса и режещия диск.
- Настройте успоредния ограничител (5) до желания размер върху наблюдателното стъкло (u) и фиксирайте със затягация лост (q) за успореден ограничител. (Фиг. Р)
8.6 Използване на разширителя на плота (Фиг. R - T)
- При особено широки детайли винаги трябва да се използва разширителят на плота (6).
- Разхлабете затягация лост (8) и изтеглете разширителя на плота толкова навън, че детайлът за рязане да може да легне върху него, без да се преобърне. (Фиг. Т)
8.7 Смяна на режещата лента (Фиг. U + V)
Внимание: Издърпайте щепсела!
- Свалете успоредния ограничител и разширителя на плота в обратна посока (Фиг. К-Р).
- Отворете предпазителя на режещата лента от- горе и отдолу.
- Освободете режещата лента с помощта на затегателния винт (11) (Фиг. U), свалете лентата.
- Поставете новата режеща лента.
- Режещата лента трябва да минава приблизително върху колелата на лентата.
- Завъртете с ръка горното колело на лентата в посока на рязане и направете странична корекция с помощта на ръкохватката (w).
Внимание! След неколкократно завъртане колелото на лентата трябва да се движи в центъра на колелото на лентата. Визуална проверка!
- Завъртете ръчно колелото на лентата в посока на рязане и едновременно с това регулирайте крайното обтягане със затегателния винт (11). Обтягането зависи от ширината на режещата лента. Широките режещи ленти трябва да се напрягат повече от тесните.
- След като регулирането приключи, затегнете контрагайката (х). Затворете защитния капак.
- Внимание! Прекалено силно опъване води до преждевременно счупване!
- Монтирайте разширителя на плота в обратна последователност. (Фиг. К - О)
- След приключване на работата винаги отпус- кайте режещата лента! За целта разхлабете за- тегателния винт (11).
- Отворете долния защитен капак.
- Обтегнете ремъка със затегателния винт (12).
- Поставете винта в желаното положение (S1 или S2).
- Обтегнете отново ремъка със затегателния винт (12).
• Затворете долния защитен капак.
- За обработка на твърдо дърво, материали, подобни на твърда дървесина, и за прецизни разрези.
- За обработка на меко дърво и за по-малко прецизни разрези.
8.9 Водач на режещата лента (Фиг. У)
Водачът на режещата лента може да се настрои чрез освобождаване на регулиращия бутон (13).
Можете да настройвайте горния водач на режеща- та лента между 0 - 175 mm височина на детайла.
Възможно най-малко разстояние до детайла га- рантира оптимално водене на лентата и сигурна работа!
Насрещна опора (Фиг. Z + АА)
Насрещните опори (у) поемат натиска от движението напред на детайла. Настройте горната и долната насрещна опора така, че да се двжили леко по задната част на режещата лента. Затегнете отново винтовете (aa). Разстоянието трябва да ок. 0,5 mm.
Направляващи ролки отгоре. (Фиг. Z)
Настройте горните направляващи ролки (z) на съответната широчина на режещата лента. Предните ръбове на направляващите ролки могат да достигат най-много до основата на зъбите на режещата лента. Ако направляващите ролки леко докосват режещата лента, затегнете винтовете (aa).
Направляващ палец отдолу (Фиг. АА)
Настройте долните направляващи палци (z) на съответната широчина на режещата лента. Предните ръбове на направляващите палци могат да достигат най-много до основата на зъбите на режещата лента. Ако направляващите палци леко докосват режещата лента, затегнете монтажните винтов (ас).
Режещата лента не бива да затяга!
Съхраняване на инструмента за бутане (Фиг. АВ)
За да може инструментът за бутане (ае) да е винаги под ръка, закачайте го в предвиденото за целта приспособление (ad) в горната лява част на банцинга.
8.10 Линеал за напречно рязане (14) (опция) (Фиг. АС)
- Вкарайте напречния ограничител (aj) в един канал (af) на плота за рязане.
- Разхлабете винта с ръкохватка (ag).
- Завъртете напречния ограничител (aj), докато желаният ъгъл бъде настроен. Стрелката на напречния ограничител показва настроения ъгъл.
- Затегнете отново винта с ръкохватка (ag).
- Опорната релса (ai) може да бъде преместена към напречния ограничител (aj). За целта развийте винта с назъбена глава (ah) и избутайте опорната релса (ai) в желаното положение. Затегнете отново винта с назъбена глава (ah).
- Внимание! Не бутайте опорната релса (ai) прекалено много в посока режещия диск.
8.11 Включване, изключване (Фиг. А)
- Чрез натискане на зеления бутон „I“ (10) циркулярът може да бъде включен. Преди започване на рязането изчакайте, докато режещият диск достигне своите максимальни обороти.
- За да изключите отново циркуляра, трябва да бъде натиснат червеният бутон „0“ (10).
Внимание!
При работа по машината всички предпазни устройства и капаци трябва да бъдат монтирани. Горното и долното колело на лентата са покрити от неподвижен предпазител и подвижен капак на корпуса. Машината се изключва, когато се отвори капакът на корпуса. Включването е възможно само когато капакът е затворен.
9. Транспортиране
Предпазливост: По време на транспортирането обърнете внимание на теглото на машината и помолете поне още един човек да ви помогне!
Използване на приспособлението за придвижване. Застанете отстрани на колелата. Издърпайте горната част на машината към себе си, така че машината да застане на двете колела и да може да се премести. Хванете машината за стойката (9).
Внимание! Внимавайте за високия център на тежестта на машината.
Внимание! Никога не използвайте защитни устройства за повдигане или транспортиране.
10. Указания за работа
Следните препоръки са примери за безопасно из- ползване на банцигите.
Смята се, че следните безопасни работни практики допринасят за безопасността, но може да не са подходящи, пълни или напълно приложими за всяко приложение. Те не могат да обхванат всички възможни опасни условия и трябва да се тълкуват внимателно.
- При използване в затворени помещения върже- те машината към смукателна уредба.
- Когато машината не работи, напр. в края на работа, разхлабете режещата лента. Поставете съответно указание върху машината за обтяга-не на режещата лента за следващия потреби-тел.
- Съхранявайте неизползваните режещи ленти в сгънато състояние на сухо място. Преди употреба проверете за дефекти (зъбци. пукнатини). Не използвайте дефектни режещи ленти!
- При боравене с режещите ленти носете ръка- вици.
-
Преди започване на работа всички защитни и предпазни устройства на машината трябва да са монтирани.
-
Никога не почиствайте режещата лента или водача на режещата лента с ръчна четка или стъргалка, докато режещата лента работи. Режещите ленти със смола застрашават безопасността при работа и трябва да се почистват редовно.
- За лична защита носете защитни очила и защита на слуха, когато работите. При дълга коса носете мрежа за коса. Навийте свободните ръкави над лактите.
- Когато работите, винаги поставяйте водача на режещата лента възможно най-близо до обработвания детайл.
- Осигурявайте достатъчно осветление в работната и околната зона на машината.
- За прави разрези винаги използвайте надлъжния ограничител, за да предотвратите изплъзване на детайла.
- Използвайте инструмент за бутане, за да обработвате тесни детайли с ръчно подаване.
- За скосени разрези поставете плота за рязане в съответната позиция и насочете обработвания детайл към надljжния ограничител.
- За рязане на шипове под формата на лястовича опашка и чепове или клинове, завъртете плота за рязане в положителна или отрицателна позиция. Внимавайте за сигурното водене на обработвания детайл.
- При дъгообразни и неправилни разрези бутайте напред детайла равномерно с две ръце, с прибрани пръти. Дръжте детайла с ръце в безопасната част.
- За повторно извършване на дъгообразни, неправилни разрези използвайте помощен шаблон.
- При рязане на кръгъл дървесен материал обезопасете детайла срещу усукване.
- Използвайте специалната принадлежност линеал за напречно рязане за безопасна работа при напречно рязане.
10.1 Извършване на надлъжни разрези (Фиг. AD)
Тук даден детайл се разрязва по дължина.
- Настройте успоредния ограничител (5) от дясната или лявата страна на режещата лента съгласно желаната широчина.
- Спуснете водача на режещата лента (4) върху детайла. (вижте 8.9)
• Включете циркуляра. -
Притискайте с дясната ръка един ръб на детайла към успоредния ограничител (5), докато плоската страна лежи върху плота за рязане (7).
-
Бутайте детайла с равномерно подаване покрай успоредния ограничител (5) към режещата лента.
- Важно: Дълги детайли трябва да се осигуряват срещу преобръщане в края на рязането (напр. с ролкови стойки и др.).
- Внимание! При обработка на тесни детайли задължително трябва да бъде използван инструмент за бутане.
- Инструментът за бутане (ае) трябва да се съхранява винаги на разположение на предвидената за това кука (ad) отстрани на циркуляра. (Фиг. АВ)
10.2 Извършване на скосени разрези (Фиг. J + Фиг. AE)
- За да можете да извършвате скосени разрези успоредно на режещата лента, има възможност за накланяне на плота за рязане (7) от 0° – 45° напред.
- Разхлабете фиксиращата ръкохватка (k).
- Наклонете плота за рязане(7) напред, докато бъде настроен желаният ъгъл върху градуира- ната скала (о).
- Затегнете отново фиксиращата ръкохватка (k).
- Внимание: При наклонен плот за рязане (7) успоредният ограничител (5) трябва да се постави по посока на работата отдясно на режещата лента върху насочената надолу страна (ако широчината на детайла позволява това), за да осигурите детайла срещу свличане.
- Изпълнете разреза, както е описано в 10.1.
10.3 Свободни разрези на ръка (Фиг. AF)
Една от най-важните характеристики на банцига е безпроблемното рязане на криви и радиуси.
- Спуснете водача на режещата лента (4) върху детайла. (вижте 8.9)
• Включете циркуляра. - Притиснете детайла здраво към плота за рязане (7) и го бутайте бавно към режещата лента.
- Когато режете на ръка, трябва да работите с по-
ниска скорост на подаване, за да може режеща-
та лента да следва желаната линия.
• В много случаи помага грубото изрязване на криви и ъгли на приблизително 6 mm от линията. - Ако трябва да изрежете криви, които са пре- калено тесни за използваната режеща лента, трябва да бъдат направени помощни разрези до предната страна на кривата, така че те да из- падат като дървесен отпадък, когато се изреже окончателният радиус.
10.4 Извършване на разрези с линеала за напречно рязане, (Фиг. AG + Фиг. AC) (опция)
- Настройте линеала за напречно рязане (14) на желания ъгъл (вижте 8.10).
- Изпълнете разреза, както е описано в 10.1.
11. Почистване и поддръжка
⚠ Предупреждение! Преди всякакви настройки, поддръжка или ремонт издърпайте щепсела!
Общи мерки за поддръжка
От време на време избърсвайте с кърпа стружките и праха от машината. За удължаване на живота на инструмента, веднъж месечно смазвайте въртящите се части. Не смазвайте двигателя.
Не използвайте разяждащи препарати за по- чистване на пластмасите.
Почистване
Поддържайте предпазните приспособления, вентилационните процепи и корпуса на двигателя възможно най-чисти от прах и замърсявания. Избърсвайте уреда с чиста кърпа или го продухвайте със сгъстен въздух под ниско налягане.
Препоръчваме да почиствате уреда веднага след всяка употреба.
Почиствайте уреда редовно с влажна кърпа и малко мек сапун. Не използвайте почистващи препарати или разтворители; те биха могли да разядат пластмасовите части на уреда. Внимавайте за това, да не може да попадне вода във вътрешността на уреда. Проникването на вода в електрическия уред увеличава риска от токов удар.
Поддръжка
Във вътрешността на уреда няма други части, из- искващи поддръжка.
Сервизна информация
Трябва да се има предвид, че следните части на този продукт са обект на износване поради износване или на естествено износване, респ. следните части са необходими като консумативи.
Бързоизносващи се части*: Въгленови четки, режещ диск, вложки на плота, клиновиден ремък
* не са включени задължително в обема на доставката!
Резервните части и аксесоарите се предлагат в нашия сервизен център. За целта сканирайте QR кода на заглавната страница.
12. Съхранение
Съхранявайте уреда и неговите принадлежности на тъмно, сухо и защитено от замръзване, както и недостъпно за деца място.
Оптималната температура на съхранение е между 5 и 30 °C.
Съхранявайте електрическия инструмент в оригиналната опаковка.
Покривайте електрическия инструмент, за да го предпазите от прах или влага.
Съхранявайте ръководството за употреба при електрическия инструмент.
13. Електрическо свързване
Монтираният електродвигател е свързан в готовност за експлоатация. Свързването отговаря на приложимите разпоредби на VDE и DIN. Мрежовото свързване от страна на клиента, както и използваният удължаващ кабел, трябва да отговарят на тези предписания.
Важни указания
При претоварване на двигателя, той се изключва автоматично. След време на охлаждане (различно по време), двигателят може да се включи отново.
Повреден свързващ електрически проводник
По свързващите електрически проводници често възникват повреди в изолацията.
Причини за това могат да бъдат:
- Точки на притискане, когато свързващите проводници са прокарани през процепи на прозорци или врати.
- Точки на прегъване поради неправилно закреп- ване или прокарване на свързващия проводник.
- Места на прерязване поради прегазване на свързващия проводник.
- Повреди в изолацията поради дърпане от стенния контакт.
- Пукнатини поради стареене на изолацията.
Такива дефектни свързващи електрически проводници не бива да се използват и поради повредената изолация са опасни за живота.
Редовно проверявайте за повреди свързващите електрически проводници. Внимавайте за това, при проверката свързващият проводник да не е свързан към електрическата мрежа.
Свързващите електрически проводници трябва да отговарят на приложимите разпоредби на VDE и DIN. Използвайте само свързващи проводници с обозначение H05VV-F.
Отпечатване на типовото обозначение върху свързващия кабел е задължително предписание.
Двигател на променлив ток
- Мрежовото напрежение трябва да е 220-240 V\~.
- Удължаващите проводници с дължина до 25 m трябва да са с напречно сечение от 1,5 квадратни милиметра.
Свързвания и ремонти по електрическото оборудване могат да се извършват само от електротехник.
При запитвания, моля посочвайте следните данни:
• Тип ток на двигателя
• Данни от типовата табелка на уреда
- Данни от типовата табелка на двигателя
Вид на свързването Y
Ако е необходима смяна на проводника за свързване към мрежата, това трябва да се извърши от производителя или негов представител, за да се избегне застрашаване на безопасността.
14. Изхвърляне и рециклиране
Указания за опаковката
Опаковъчните материали могат да се рециклират. Моля, из- хвърлете опаковката по приро- досъобразен начин.
Указания за Закона за електрическото и електронното оборудване (ElektroG)
Старото електрическо и електронно оборудване не трябва да се изхвърля заедно с битовите отпадъци, а трябва да се събира и изхвърля разделно!
- Старите батерии и акумулатори, които не са неподвижно монтирани в стария уред, трябва да бъдат извадени преди предаване без да се разрушават! Тяхното изхвърляне е регламентирано от Закона за батериите и акумулаторите.
- Собствениците, респ. ползвателите на електрическо и електронно оборудване са законово задължени да ги върнат след употреба.
- Крайният потребител е отговорен за изтриването на личните му данни от стария уред, който трябва да бъде изхвърлен!
- Символът на зачеркната кофа на колела означава, че отпадъците от електрическото и електронното оборудване не трябва да се изхвърлят заедно с битовите отпадъци.
- Електрическото и електронното оборудване може да се предава безплатно на следните места:
- Публични събирателни пунктове (например дворове на общински сгради).
- Магазини за продажба на електронни уреди (физически и онлайн), при условие че търговците са длъжни да ги вземат обратно или предлагат това вземане доброволно.
- Можете да предадете до три стари електрически уреда от всеки тип уред с максимальна дължина на ръба от 25 сантиметра без да купувате нов уред от производителя, или да ги предадете в друг оторизиран събирателен пункт във вашия район.
- За допълнителните условия за връщане на производители и дистрибутори се обърнете към съответния център за обслужване на клиенти.
- Ако новият електричес ки уред се доставя от производителя на частно домакинство, той може да организира безплатно извозване на стария електрически уред при поискване от крайния потребител. За целта се свържете с отдела за обслужване на клиенти на производителя.
- Това се отнася само за уредите, които се инсталират и продават в Европейския съюз и са предмет на европейската Директива 2012/19/EC. В страни извън Европейския съюз могат да се прилагат различни разпоредби за изхвърляне на отпадъците от електрическо и електронно оборудване.
15. Отстраняване на неизправности
| Неизправност Възможна причина Отстраняване | ||
| Двигателят не функционира | Дефектен двигател, кабел или щепсел, изгорели предпазители | Дайте машината на проверка от специалист. Никога не ремонтирайте сами двигателя. Опасност! Проверете предпазителите, при нужда ги сменете |
| Отворен капак на корпуса (краен прекъсвач) | Затворете точно капака на корпуса | |
| Двигателят се стартира бавно и не достига работна скорост | Прекалено ниско напрежение, повредени намотки, изгорял кондензатор | Изискайте проверка на напрежението от електроснабдителното дружество. Възложете на специалист проверка на двигателя. Възложете на специалист подмяна на кондензатора |
| Двигателят създава прекалено силен шум | Повредени намотки, дефектен двигател | Възложете на специалист проверка на двигателя |
| Двигателят не достига пълната си мощност | Токовите вериги в мрежовата инсталация са претоварени (лампи, други двигатели и т.н.) | Не използвайте други уреди или двигатели в същата токова верига |
| Двигателят прегрява лесно | Претоварване на двигателя, недостатьчно охлаждане на двигателя | Избягвайте претоварване на двигателя при рязане, отстранявайте прахта от двигателя, за да се гарантира оптимално охлаждане на двигателя |
| Разрезът е прекалено груб или на вълни | Затьпен режещ диск, неподходяща форма на зъбците за дебелината на материала | Заточете режещия диск, съотв. използвайте подходящ режещ диск |
| Заготовката се пука или цепи | Прекалено голям натиск при рязане, съотв. неподходящ за приложението режещ диск | Използвайте подходящ режещ диск |
| Режещата лента преминава | Водачът е неправилно регулиран | Настройте водача на режещата лента съгласно ръководството за експлоатация |
| Неподходяща режеща лента | Изберете режещата лента съгласно ръководството за експлоатация | |
| Следи от изгаряне по дървото при работа | Режещата лента е затъпена Сменете | режещата лента |
| Неподходяща режеща лента | Изберете режещата лента съгласно ръководството за експлоатация | |
| Режещата лента се заклещва при работа | Режещата лента е затъпена Сменете | режещата лента |
| По режещата лента има смола Почистете режещата лента | ||
| Водачът е неправилно регулиран | Настройте водача на режещата лента съгласно ръководството за експлоатация | |
Очевидни недостатъци трябва да бъдат докладвани в рамките на 8 дни от получаването на стоки, в противен случай купувачът губи всякакви претенции за такива дефекти. Предлагаме гаранция на нашите машини с правилното лечение на срока на действие на косвена гаранция от датата на доставка по такъв начин, че ние замени всяка част в рамките на това време открива в един ред в материала или изработката трябва да бъде безполезно, безплатно. За части, които ние не се произвеждат, ние правим само като гаранция, като имаме право на гаранционни искове срещу доставчици. Разходите за вмъкване на нови части на купувача. Преобразуване и намаляване вземания и други исковете за обезщетения, са изключени.
Garancija RS
Očigledni nedostaci se moraju prijaviti u roku od 8 dana nakon prijema robe, u suprotnom kupac gubi sva prava u pogledu takvih nedostataka. Za naše mašine dajemo garanciju tokom trajanja zakonskog garantnog roka od datuma primopredaje, pod uslovom da se sa njima pravilno rukuje, na taj način besplatno vršimo zamenu svakog dela mašine koji tokom tog perioda postane neupotrebljiv usled greške u materijalu ili proizvodnji. Za delove koje ne proizvodimo sami, dajemo garanciju samo u okviru ostvarivanja garantnih prava koja dobijamo od poddobavljača. Troškove za ugradnju novih delova snosi kupac. Pravo na zamenu i umanjenje i drugi zahtevi za nadoknadu štete su isključeni.
