Ürün Tipi	Şerit Testere
Marka	Scheppach
Model	HBS400
Kategori	Testere
Güç (S1)	750 W
Gerilim / Frekans	220-240 V~, 50 Hz
Kesme Hızı (2 kademe)	360 m/dk (kademe 1), 720 m/dk (kademe 2)
Şerit Uzunluğu	2240 mm
Şerit Genişliği	6-15 mm
Maks. Kesme Yüksekliği	170 mm
Boşaltma (kesme genişliği)	305 mm
Tabla Ölçüleri	500 x 400 mm
Tabla Eğimi	0° - 45°
Net Ağırlık	59 kg
Ses Basıncı Seviyesi LpA	77,4 dB (belirsizlik 3 dB)
Ses Gücü Seviyesi LWA	90,4 dB (belirsizlik 3 dB)
Ana Fonksiyonlar	Boyuna, enine, eğik, serbest kesimler; paralel ve enine kılavuz; eğilebilir tabla
Güvenlik	Şerit koruma tertibatı, yeniden çalışmayı önleyici güvenlik anahtarı, koruma kapakları, acil durdurma
Bakım ve Temizlik	Solventsiz ıslak temizlik, dönen parçaların aylık yağlanması, aşınan parçaların değiştirilmesi
Yedek Parçalar ve Onarılabilirlik	Aşınan parçalar: karbon fırçalar, testere bıçakları, tabla insertleri, V-kayışları. Yetkili servis tarafından onarım.

Sık sorulan sorular - HBS400 SCHEPPACH

Şerit testere bıçağı nasıl değiştirilir?

Fişi prizden çekin. Üst ve alt bıçak korumalarını açın. Sıkma vidası (11) ile şeridi gevşetin. Eski şeridi çıkarın, yenisini takın. Tutamak (w) ile yanal merkezlemeyi ayarlayın, ardından sıkma vidası ile gerdirin. Korumaları kapatın.

Şerit testere gerginliği nasıl ayarlanır?

Gerginlik sıkma vidası (11) ile ayarlanır. Şeridi germek için çevirin. Gerginlik genişliğe bağlıdır: geniş şeritler daha fazla gerginlik gerektirir. Aşırı gerginlik erken kırılmaya neden olur. Kullanımdan sonra şeridi daima gevşetin.

Kesme hızı nasıl değiştirilir?

Fişi çekin. Alt koruma kapağını açın. Sıkma vidası (12) ile kayışı gevşetin. Kayışı istenen konuma yerleştirin (S1: 360 m/dk, S2: 720 m/dk). Kayışı tekrar gerdirin ve kapağı kapatın.

Motor çalışmazsa ne yapmalı?

Karter kapağının sıkıca kapalı olduğunu kontrol edin (limit anahtarı). Sigortaları kontrol edin. Sorun devam ederse motoru, kabloyu veya konektörü bir uzmana kontrol ettirin. Motoru asla kendiniz onarmayın.

Şerit testere nasıl temizlenir?

Cihazın fişini çekin. Biraz siyah sabunla nemli bir bez kullanın. Çözücü veya aşındırıcı ürünler kullanmayın. Suyun içeri girmemesine dikkat edin. Koruma tertibatlarını ve havalandırma deliklerini düzenli olarak temizleyin.

Hangi koruyucu ekipman kullanılmalı?

Her zaman koruyucu gözlük, işitme koruyucusu ve toz durumunda solunum maskesi takın. Uzun saçları bağlayın ve vücuda oturan giysiler giyin. Şeridi tutarken eldiven kullanın.

Paralel kılavuz nasıl kullanılır?

Paralel kılavuzu (5) kılavuz rayına monte edin. İstediğiniz kesme genişliğini ölçek (u) yardımıyla ayarlayın ve sıkma kolunu (q) kilitleyin. Boyuna kesimler için parçayı kılavuza dayayın ve eşit ilerlemeyle itin.

Şerit testere nasıl taşınır?

Gövdeye monte tekerlekler kullanın. Tekerleklerin olduğu tarafa geçin, makineyi kendinize doğru çekerek eğin. Gövdesinden tutun. Yüksek ağırlık merkezine dikkat edin. Kaldırma için asla koruma tertibatlarını kullanmayın.

Hangi malzemeler kesilebilir?

Testere, ahşap ve ahşaba yakın malzemeleri (boyuna ve enine) kesmek için tasarlanmıştır. Yuvarlak malzemeler bir tutma tertibatı gerektirir. Yakacak odun veya metalleri kesmek için kullanmayın.

Yedek parçalar nerede bulunur?

Aşınan parçalar (karbon fırçalar, bıçaklar, tabla insertleri, kayışlar) Scheppach satış sonrası hizmet tarafından temin edilebilir. Ana sayfadaki QR kodunu tarayın veya servis merkeziyle iletişime geçin. Sadece orijinal parçalar kullanın.

KULLANIM KILAVUZU HBS400 SCHEPPACH

Üldised hooldusmeetmed

Ürün üzerindeki sembollerin açıklaması

Bu kılavuzda kullanılan semboller ile olası riskler konusunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik sembolleri ve bu sembolleri tamamlayan açıklamalar eksiksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi için yeterli değildir ve kazalardan korunmaya yönelik alınması gereken doğru tedbirlerin yerine geçmez.

	Uyarı! Riayet edilmediğinde hayati tehlike, yaralanma tehlikesi ya da takım hasarı söz konusu olabilir!
	İşletime almadan önce kullanım kılavuzunu ve güvenlik uyarılarını okuyun ve bunları dikkate alın!
	Koruyucu gözlük kullanın!
	Koruyucu kulaklık kullanın!
	Toz oluşan ortamlarda solunum maskesi takın!
	Dikkat! Yaralanma tehlikesi! Çalışır durumdaki testere bıçağına dokunmayın!
	Koruyucu eldivenler kullanın.
	Dikkat! Montaj, temizlik, yapısal değişiklik, bakım, depolama ve taşıma faaliyetlerine başlamadan önce cihazı devre dışı bırakmalı ve akım beslemesinden ayırmalısınız.
	Testere bandı yönü
	Ürün Avrupa'da geçerli yönetmeliklere uygundur.
	Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.

İçindekiler: Sayfa:

1. Giriş....341
2. Ürün tanımı (Res. A - AC) 341
3. Teslimat kapsamı 341
4. Amacına uygun kullanım 341
5. Genel güvenlik açıklamaları 342
6. Artik riskler....344
7. Teknik veriler 345
8. Testerenin kurulumu ve kullanımı 345
9. Taşıma 348
10. Çalışma bilgileri 348
11. Temizlik ve bakım 349
12. Depolama....350
13. Elektrik bağlantısı 350
14. İmha ve yeniden değerlendirme 350
15. Arıza giderme 352
16. Uygunluk beyanı 359

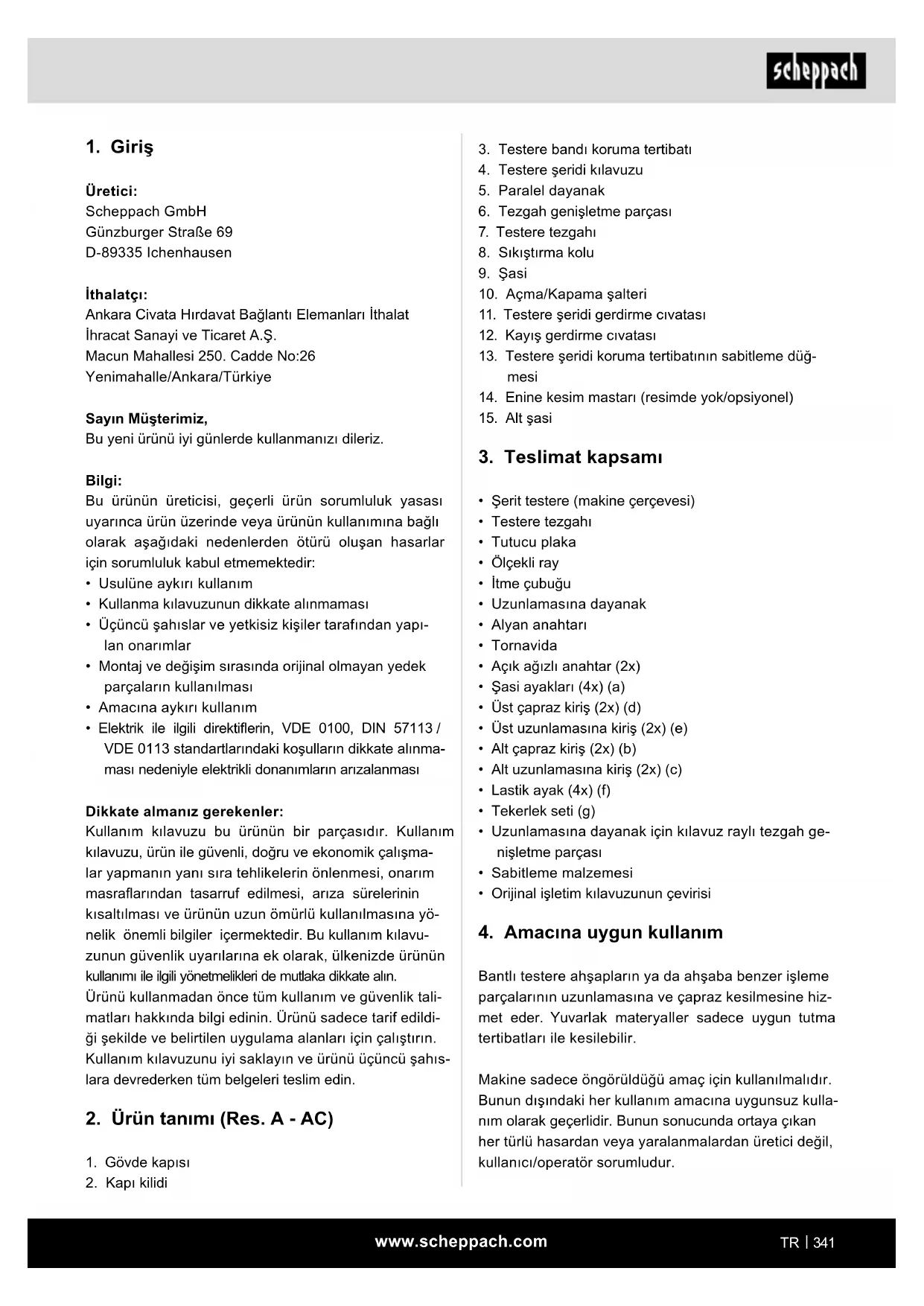

1. Giriş

Üretici:

Scheppach GmbH

Ankara Civata Hırdavat Bağlantı Elemanları İthalat İhracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Sayın Müşterimiz,

Bu yeni ürünü iyi günlerde kullanmanızı dileriz.

Bilgi:

Bu ürünün üreticisi, geçerli ürün sorumluluk yasası uyarınca ürün üzerinde veya ürünün kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

• Usulüne aykırı kullanım
• Kullanma kılavuzunun dikkate alınmaması
• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar
• Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması
• Amacına aykırı kullanım
• Elektrik ile ilgili direktiflerin, VDE 0100, DIN 57113 / VDE 0113 standartlarındaki koşulların dikkate alınmaması nedeniyle elektrikli donanımların arızalanması

Dikkate almanız gerekenler:

Kullanım kılavuzu bu ürünün bir parçasıdır. Kullanım kılavuzu, ürün ile güvenli, doğru ve ekonomik çalışmalar yapmanın yanı sıra tehlikelerin önlenmesi, onarım masraflarından tasarruf edilmesi, arıza sürelerinin kısaltılması ve ürünün uzun ömürlü kullanılmasına yönelik önemli bilgiler içermektedir. Bu kullanım kılavuzunun güvenlik uyarılarına ek olarak, ülkenizde ürünün kullanımı ile ilgili yönetmelikleri de mutlaka dikkate alın.

Ürünü kullanmadan önce tüm kullanım ve güvenlik talimatları hakkında bilgi edinin. Ürünü sadece tarif edildiği şekilde ve belirtilen uygulama alanları için çalıştırın. Kullanım kılavuzunu iyi saklayın ve ürünü üçüncü şahıslara devrederken tüm belgeleri teslim edin.

2. Ürün tanımı (Res. A - AC)

1. Gövde kapısı

2. Kapı kilidi

3. Testere bandı koruma tertibatı

4. Testere şeridi kılavuzu
5. Paralel dayanak
6. Tezgah genişletme parçası
7. Testere tezgahi
8. Sıkıştırma kolu
9. Sasi
10. Açma/Kapama şalteri
11. Testere şeridi gerdirme civatası
12. Kayış gerdirme civatası
13. Testere şeridi koruma tertibatının sabitleme düğmesi
14. Enine kesim mastari (resimde yok/opsiyonel)

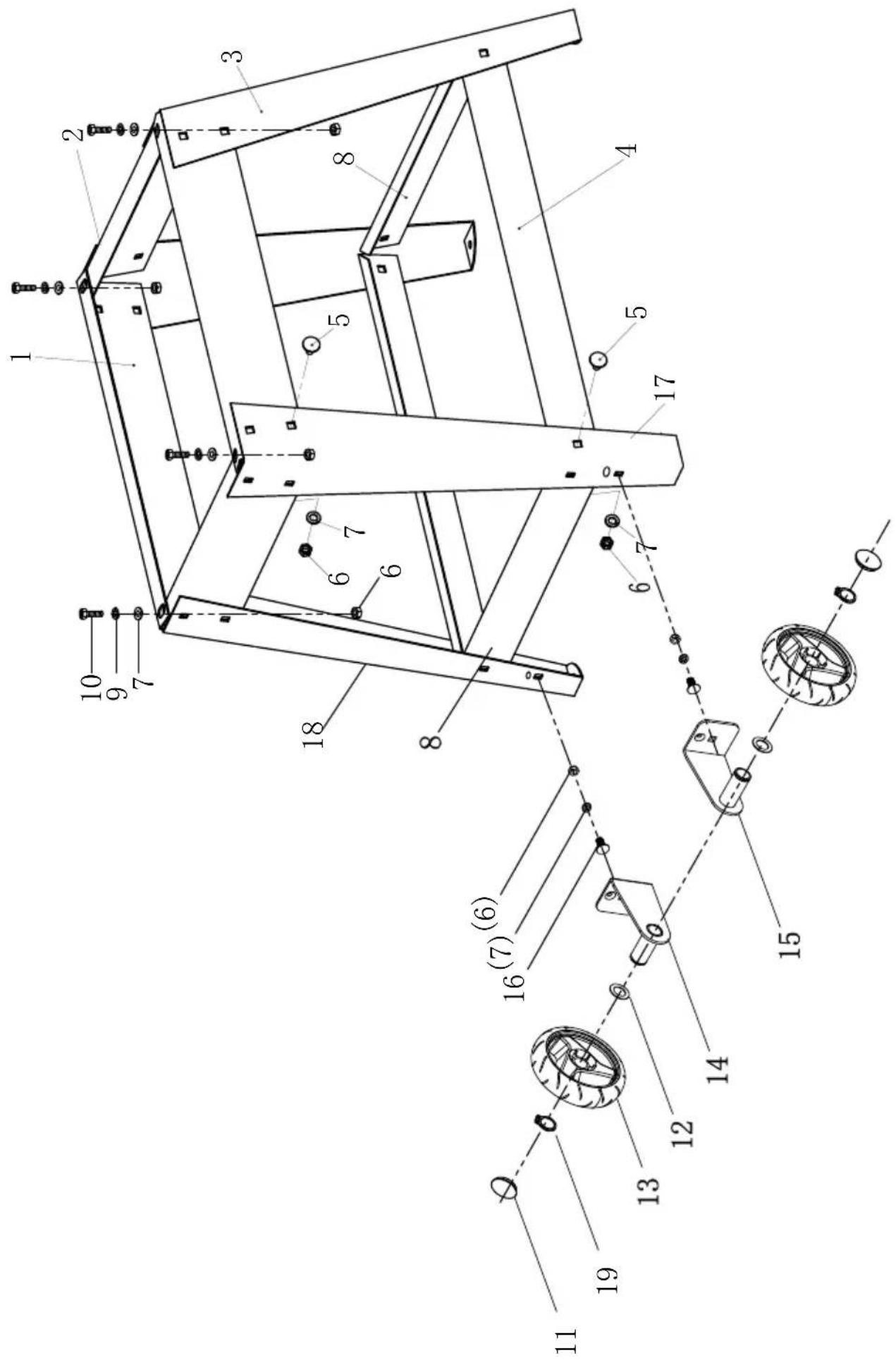

15. Alt şasi

3. Teslimat kapsamı

• Şerit testere (makine çerçevesi)
• Testere tezgahi
• Tutucu plaka
• Ölçekli ray
• İtme çubuğu
  • Uzunlamasına dayanak
• Alyan anahtarı
• Tornavida
• Açık ağızlı anahtar (2x)
• Sasi ayakları (4x) (a)
• Üst çapraz kiriş (2x) (d)
• Üst uzunlamasına kiriş (2x) (e)
• Alt çapraz kiriş (2x) (b)
• Alt uzunlamasına kiriş (2x) (c)
• Lastik ayak (4x) (f)
• Tekerlek seti (g)
• Uzunlamasına dayanak için kılavuz raylı tezgah genişletme parçası
• Sabitleme malzemesi
• Orijinal işletim kılavuzunun çevirisi

4. Amacına uygun kullanım

Bantlı testere ahşapların ya da ahşaba benzer işleme parçalarının uzunlamasına ve çapraz kesilmesine hizmet eder. Yuvarlak materyaller sadece uygun tutma tertibatları ile kesilebilir.

Makine sadece öngörüldüğü amaç için kullanılmalıdır. Bunun dışındaki her kullanım amacına uygunsuz kullanım olarak geçerlidir. Bunun sonucunda ortaya çıkan her türlü hasardan veya yaralanmalardan üretici değil, kullanıcı/operatör sorumludur.

Sadece makine için uygun testere bantları kullanılabilir. Amacına uygun kullanıma, güvenlik uyarılarının, montaj kılavuzunun ve kullanım kılavuzundaki işletim uyarılarının dikkate alınması da dahildir.

Makinenin kullanımında ve bakımında görev alan kişiler, makine hakkında bilgi sahibi olmalı ve olası tehlikeler ile ilgili eğitim almış olmalıdır.

Makinede yapılan değişiklikler ve bu nedenle ortaya çıkaran hasarlar üreticinin sorumluluğunda değildir.

Amacına uygun kullanıma rağmen bazı diğer risk faktörleri tamamen ortadan kaldırılamaz. Makinenin tasarımına ve yapısına göre aşağıdaki maddeler söz konusu olabilir:

• Gerekli koruyucu kulaklığın kullanılmamasında işitme hasarları.
• Kapalı alanlarda kullanım durumunda ahşap tozlarının sağlık açısından zararlı emisyonları.
• Aletin kapatılmamış kesme alanında el teması nedeniyle kaza tehlikesi.
• Alet değişiminde yaralanma tehlikesi (kesme tehlikesi).
• İşleme parçalarının ya da işleme parçası bölümlerinin savrulması nedeniyle tehlike.
• Parmakların ezilmesi.
  • Geri tepme nedeniyle tehlike.
• Yetersiz bir işleme parçası altlık yüzeyi nedeniyle işleme parçasının devrilmesi.
• Kesme aletine dokunulması.
• Dal parçalarının ve işleme parçalarının dışarı fırlaması.

Lütfen cihazlarımızın ticari, zanaatkar ya da endüstri-yel kullanım için tasarlanmadığını dikkate alın. Cihaz ticari, zanaatkar ya da endüstri işletmelerinde ya da eş değer eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.

5. Genel güvenlik açıklamaları

Elektrikli aletler için genel güvenlik uyarıları

⚠ UYARI: Bu elektrikli alet üzerinde bulunan tüm güvenlik uyarılarını, talimatları, resimleri ve teknik verileri okuyun.

Takip eden talimatların dikkate alınmaması elektrik çarpmasına, yangına ve/veya ağır yaralanmalara yol açabilir.

Daha sonra başvurmak üzere tüm güvenlik açıklamalarını ve talimatlarını saklayın.

Güvenlik uyarlarında kullanılan "elektrikli alet" terimi, elektrikle çalışan (elektrik kablosu ile) elektrikli aletleri veya akü ile (elektrik kablosu olmadan) çalışan elektrikli aletleri kapsamaktadır.

1. Çalışma yeri güvenliği

a) Çalışma alanınızı temiz tutun ve yeterince aydınlatın. Düzensizlik veya aydınlatılmamış çalışma yerleri kazalara sebep olabilir.
b) Elektrikli alet ile, yanıcı sıvılar, gazlar veya tozların mevcut olduğu patlayıcı ortamlarda çalışmayın. Elektrikli aletler, toz veya buharları tutuşturabilecek kıvılcımlar üretir.
c) Elektrikli aleti kullanırken çocukları ve diğer insanları aletten uzak tutun. Dikkatinizin dağılması durumunda elektrikli alet üzerindeki kontrolünüzü yitirebilirsiniz.

1. Elektrik güvenliği

a) Elektrikli aletin bağlantı fişi prize tam oturma- lidır. Fiş kesinlikle değiştirilmemelidir. Top- raklamalı elektrikli aletler ile birlikte kesinlikle adaptör fisler kullanmayın. Değiştirilmemiş fisler ve uygun prizler, elektrik çarpma riskini azaltır.

b) Boru, kalorifer, soba ve buzdolabı gibi topraklanmış yüzeylere vücudunuzun temas etmesinden kaçının. Vücudunuz topraklandığı takdirde ciddi elektrik çarpma tehlikesi ortaya çıkar.

c) Elektrikli aletleri yağmura ve ıslanmaya karşı koruyun. Suyun elektrikli alete girmesi, elektrik çarpma riskini yükseltir.

d) Bağlantı kablosunu, elektrikli aleti taşımak, asmak veya fişi prizden çekmek gibi amacı dışında işler için kullanmayın. Bağlantı kablosunu ısı, yağ, keskin kenarlar veya hareketli parçalarından uzak tutun. Hasarlı veya dolanmış güç kabloları, elektrik çarpma riskini artırır.

e) Elektrikli alet ile açık havada çalışırken sadece açık havaya uygun uzatma kabloları kullanın. Açık havaya uygun uzatma kablosu kullanılması elektrik çarpma riskini azaltır.

f) Elektrikli aletin nemli ortamda kullanımı zorunlu olduğunda, kaçak akım rölesi kullanın. Kaçak akım rölesi kullanılması elektrik çarpma riskini azaltır.

1. İnsanların güvenliği

a) Dikkatli olun, ne yaptığınıza dikkat edin ve elektrikli alet ile çalışırken mantıklı hareket edin. Yorgunsanız veya uyuşturucu, alkol veya ilaç etkisi altındaysanız elektrikli aleti kullanmayın. Elektrikli aleti kullanırken bir anlık dikkatsizlik ciddi yaralanmalara yol açabilir.

b) Kişisel koruyucu donanım ve daima bir koruyucu gözlük takın. Elektrikli aletin türüne ve kullanımına göre toz maskesi, kaymayı önleyici koruyucu ayakkabılar, koruyucu kask veya koruyucu kulaklık gibi kişisel koruyucu donanım kullanılması, yaralanma riskini azaltır.

c) Aletin kontrol dışı işletme girmesini önleyin. Elektrikli aleti elektrik beslemesine ve/veya aküye bağlamadan, aleti tutmadan veya taşı-madan önce aletin kapalı olduğundan emin olun. Elektrikli aleti taşırken parmağınız şalter üzerinde olursa veya elektrikli aleti açık haldeyken elektrik beslemesine bağladığınız takdirde kazalar meydana gelebilir.

d) Elektrikli aleti çalıştırmadan önce ayar aletlerini veya somun anahtarlarını ortadan kaldırın. Elektrikli takımın dönen bir parçasında bulunan alet veya anahtarlar yaralanmalara neden olabilir.

e) Vücudunuz anormal şekilde durmamalıdır. Güvenli bir duruş sağlayın ve her daim dengede durun. Bu şekilde elektrikli aleti beklenmeyen durumlarda daha iyi kontrol edebilirsiniz.

f) Uygun kıyafet kullanın. Bol kıyafet veya takı kullanmayın. Saçlarını ve kıyafetinizi hareketli parçalardan uzak tutun. Bol kıyafetler, takılar veya uzun saçlar, hareketli parçalara kapılabilir.

g) Toz emme ve toplama üniteleri monte edildiği takdirde, bunlar bağlanmalı ve doğru kullanılmalıdır. Toz emme ünitesi, toza bağlı riskleri azaltabilir.

h) Elektrikli aleti uzun süredir kullanıyor olsanız bile güvenliği elden bırakmayın ve elektrikli aletin güvenlik kurallarını ihmal etmeyin. Dikkatsizlik nedeniyle saniyeler içerisinde ağır yara-lanmalar meydana gelebilir.

1. Elektrikli aletin kullanımı ve alet ile çalışma

a) Elektrikli alete aşırı yüklenmeyin. Çalışmanıza uygun elektrikli aleti kullanın. Uygun elektrikli alet ile, belirtilen güç aralığında daha iyi ve daha güvenli şekilde çalışabilirsiniz.

b) Şalteri arızalı olan elektrikli aleti kullanmayın. Açılıp kapatılamayan elektrikli alet tehlikelidir ve onarılması gerekir.

c) Cihaz ayarlarını yapmadan, elektrikli alet parçalarını değiştirmeden veya elektrikli aleti rafa kaldırmadan önce fişi prizden çekin ve/veya çıkarılabilir aküyü çıkarın. Bu tedbir, elektrikli aletin yanlışlıkla çalıştırılmasını önler.

d) Kullanılmayan elektrikli aletleri çocukların erişemeyeceği şekilde muhafaza edin. Elektrikli aletin kullanımını bilmeyen veya bu talimatları okumamış kişilere aleti kullandırtmayın. Elektrikli aletler, deneyimsiz kişiler tarafından kullanıldıkları takdirde tehlikelidir.

e) Elektrikli aletlerin ve kullanılan diğer aletlerin bakımını özenli şekilde yapın. Hareketli parçaların sorunsuz bir şekilde çalışıp çalışmadığını ve sıkışmadığını, elektrikli aletin fonksiyonu zarar görmeyecek şekilde parçaların kırılmış veya hasar görmüş olup olmadığını kontrol edin. Elektrikli aleti kullanmadan önce hasar görmüş parçaları onarımını sağlayın. Birçok kazanın sebebi, bakımı iyi yapılmamış elektrikli aletlerdir.

f) Kesici takımların her zaman keskin ve temiz olmasını sağlayın. Bakımı düzenli yapılan keskin ağızlı kesme takımları daha az sıkışır ve kontrol edilmesi daha kolaydır.

g) Elektrikli aleti, uygulama takımları, kullanılan diğer aletleri bu talimatlara uygun şekilde kul- lanın. Kullanımda çalışma koşullarını ve uygulanacak işlemi dikkate alın. Elektrikli aletler öngörülen uygulamalar haricinde kullanıldığı tak- dirde tehlikeli durumlar meydana gelebilir.

h) Tutma yerlerini ve tutma yüzeylerinin her zaman kuru, temiz ve yağ ve gresten arındırılmış olmasını sağlayın. Kaygan tutma yerleri ve tutma yüzeyleri, elektrikli aletin güvenli kullanımını ve öngörüle-meyen durumlarda kontrol edilebilmesini engeller.

1. Servis

a) Elektrikli aletin sadece gerekli yeterliliğe sahip uzman personel tarafından ve sadece orijinal yedek parçalarla onarılmasını sağlayın. Bu şekilde elektrikli aletin güvenliğinin korunmasını sağlarsınız.

⚠️ UYARI! Bu elektrikli alet, çalışması sırasında elektromanyetik alan oluşturuyor. Bu elektromanyetik alan, belirli durumlarda aktif veya pasif tıbbi implantları olumsuz etkileyebilir. Ciddi ve ölümcül yaralanma tehlikesini azaltmak amacıyla, tıbbi implant taşıyan kişilerin, elektrikli aleti kullanmadan önce doktora veya tıbbi implant üreticisine danışmalarını öneriyoruz.

İlave güvenlik uyarıları

• Testere şeridindeki tüm bakım çalışmalarında koru-yucu eldiven kullanın!
• Yuvarlak ahşap kesilirken iş parçasını dönmeye karşı emniyete alan bir tertibat kullanılmalıdır.
• Levhaları dik pozisyonda keserken iş parçasını geri tepmeye karşı emniyete alan bir tertibat kullanılmalıdır.
• Ahşap işleme ile ilgili toz emisyonu değerlerine ve güvenli çalışma koşullarına uymak için, makineye hava çekiş hızı en az 20m/sn olan bir toz emme sistemi bağlanmalıdır.
• Güvenlik bilgilerini makinede çalışan herkese verin.
• Testereyi yakacak odun bölmek için kullanmayın.
• Makine gerilim kesintisinden sonra tekrar çalışmaya karşı bir güvenlik şalteriyle donatılmıştır.
• İşletime alma öncesinde cihazın tip etiketi üzerindeki gerilimin şebeke gerilimi ile aynı olmasını kontrol edin.
• Kablo tamburunu sadece açık durumda kullanın.
• Makinede görevli kişilerin konsantresi bozulmamalıdır.
• Motor ve testere şeridinin dönüş yönünü dikkate alın.
• Makinedeki güvenlik tertibatları sökülmemeli veya kullanılmaz hale getirilmemelidir.
• Elinizde güvenle tutabilmeniz için çok küçük işleneme parçaları kesmeyin.
• Testere şeridinin çalışması sırasında boşta duran kıymıkları, talaşları veya sıkışmış ahşap parçalarını kesinlikle çıkarmayın.
• İlgili kaza önleme talimatları ve genel olarak geçerli olan diğer güvenlik kuralları dikkate alınmalıdır.
• Sektördeki meslek kuruluşlarının bilgilendirme dokümanlarını dikkat alın (VBG 7).
• Dikkat! Uzun iş parçalarını kesme işleminin sonunda devrilmeye karşı emniyete alın. (Örn. çözme bobini çerçevesi vs.).
• Testere şeridi koruma tertibatı (3), makinenin taşın-ması sırasında tezgaha yakın ve en alt konumda bulunmalıdır.
• Koruyucu kapaklar, makinenin taşınması veya usulüne aykırı şekilde çalıştırılması için kullanılmamalıdır.
• Deforme olmuş veya hasar görmüş testere bantları kullanılmamalıdır.
• Yıpranmış tezgah parçalarını değiştirin.
• Testere şeridini koruyan kapak veya ayırıcı koruma tertibatı açık durumdayken makineyi kesinlikle işletme almayın.
• Testere şeridi ve hız değeri tercihinin kesilecek malzemeye uygun olmasına dikkat edin.
• Testere şeridi tamamen durmadan önce şeridi temizlemeye başlamayın.

• Küçük işleme parçaları paralel dayanağa arşı düz kesilirken bir itme çubuğu kullanılmalıdır.

• Testere şeridi ve pürüzlü malzemeler ile çalışırken eldiven kullanın!

• Testere şeridi koruma tertibatı, taşıma sırasında en alt pozisyonda ve tezgaha yakın şekilde durmalıdır.
• Tezgahın eğimli olduğu köşe kesme çalışmalarında, paralel dayanak tezgahın alt bölümüne hizalanmalıdır.
• Ayırıcı koruma tertibatlarını kesinlikle kaldırmak veya taşımak için kullanmayın.
• Testere şeridi koruma tertibatlarının kullanılmasına ve doğru ayarlanmasına dikkat edin.
• Elleriniz ile testere şeridi arasında bir güvenlik mesafesi bırakın. Dar kesimler için bir itme çubuğu kullanın.
• Ayarlanabilir koruma tertibatlarını, iş parçasına olabildiğince yakın olacak şekilde ayarlayın.
• İtme çubuğunu normal çalışma konumunda ulaşabilmek ve daima hazırlda bulunması için makinede bunun için öngörülen tutucuda depolayın.
• Operatör normal çalışma konumunda makine önündedir.
• Soğutma sıvıları kullanmayın. Su veya diğer soğutma sıvılarının kullanılması elektrik çarpmasına neden olabilir.
• Elektrikli aletleri, şerit testere bıçağına erişim kapağı açıklken çalıştırmayın. Hareketli parçalarla temas yaralanmalara neden olabilir.

6. Artik riskler

Elektrikli makine, en son teknolojiye göre ve geçerli güvenlik kuralları dikkate alınarak üretilmiştir. Ancak yine de çalışma sırasında artık riskler oluşabilir.

• İş parçasının usulüne uygun olmayan şekilde yönlendirilmesi sırasında, çalışır durumdaki testere şeridi nedeniyle parmaklar ve eller için yaralanma tehlikesi vardır. İş parçasının usulüne uygun olmayacak şekilde bağlanması veya yönlendirilmesi, örneğin dayanaksız çalışma, nedeniyle yerinden fırlayan iş parçası nedeniyle yaralanma tehlikesi vardır.
• Ahşap tozlar veya ahşap talaşlar nedeniyle sağlık için tehlike vardır. Örneğin göz koruması gibi kişisel koruyucu donanımlar mutlak şekilde kullanın. Toz emme makinası kullanın!
• Arızalı testere şeridi nedeniyle yaralanma tehlikesi vardır. Testere şeridinde herhangi bir sorun bulunmadığını düzenli aralıklarla kontrol edin.
• Testere şeridi değişimi sırasında parmaklar ve eller için yaralanma tehlikesi vardır. Uygun iş eldivenleri kullanın.

• Makinenin çalıştırılması sırasında harekete geçen testere şeridi nedeniyle yaralanma tehlikesi vardır.

• Usulüne uygun olmayan elektrik bağlantı kablolarının kullanılması halinde, akım nedeniyle tehlike söz konusudur.

• Uzun saçlar ve bol kıyafet ile çalışma durumunda, hareket halindeki testere şeridi nedeniyle sağlık riski söz konusudur. Örneğin saç filesi ve dar iş kıyafeti gibi kişisel koruyucu donanım kullanın.
• Ayrıca alınan tüm tedbirlere rağmen artık riskler mevcut olabilir.
• Artık riskler, "Genel güvenlik açıklamaları" ve "Amacına uygun kullanım" bölümleri ve kullanım kılavuzunun tamamı dikkate alındığında en aza indirgenebilir.

7. Teknik veriler

Alternatif akımlı motor	220 - 240 V ~,50 Hz
Güç S1* 750 W
Rölanti devir sayısı 1400 min	-1
Testere bandı uzunluğu 2240 mm
Testere şeridi genişliği	6-15 mm
Testere şeridi hızı I 360 m/dak
Testere şeridi hızı II	720 m/dak
Kesim yüksekliği	0 - 170 mm
Çalışma yarıçapı	305 mm
Tezgah büyüklüğü	500 x 400mm
Eğilebilir tezgah	0° ila 45°
İş parçası boyutu maks.	600 x 600 x 170 mm
Ağırlık	59 kg

Teknik değişiklik yapma hakkı saklıdır!

* S1 işletim türü (daimi işletim)

İş parçası en az 3 mm yüksekliğinde ve 10 mm geniş- liğinde olmalıdır.

Gürültü ve titreşim değerleri EN 62841'a uygun bir şekilde tespit edilmiştir.

Ses basıncı seviyesi L_pA	77,4 dB
Güvensizlik K_pA	3 dB
Ses gücü seviyesi L_WA	90,4 dB
Güvensizlik K_WA	3 dB

Bir koruyucu kulaklık kullanın.

Gürültü etkisi işitme kaybına neden olabilir. EN 62841 uyarınca belirlenmiş toplam titreşim değerleri (üç yönün vektörel toplamı).

Belirtilen gürültü emisyon değeri, standart hale getirilmiş bir kontrol yöntemine göre ölçülmüştür ve elektrikli aletin bir başkasıyla karşılaştırılması için kullanılabilir. Belirtilen gürültü emisyon değeri, ses yükünün önceden öngörülmesi için de kullanılabilir.

iKAZ

Ses emisyonları, elektrikli aletin kullanım türü ve şekline ve kullanılan iş parçasının türüne bağlı olarak, elektrikli aletin mevcut kullanımı sırasında belirtilen değerlerden farklı olabilir.

Kullanıcının korunması için gerçek kullanım koşulları sırasındaki titreşim yükünün değerlendirilmesine dayanan güvenlik tedbirleri alınmalıdır (bu sırada işletim çevriminin tüm oranları dikkate alınmalıdır, örn. elektrikli aletin kapatıldığı ve açık olduğu ancak yüksüz çalıştığı süreler).

8. Testerenin kurulumu ve kullanımı

Dikkat!

İşletime almadan önce ürünü mutlaka komple monte edin!

• Ambalajı açın ve makineyi dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
• Makine ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin.
• Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.

⚠ DİKKAT!

Cihaz ve ambalaj malzemesi, çocuklar için uygun değildir! Çocuklar; plastik torbalar, folyolar ve küçük parçalar ile oynamamalıdır! Yutma ve boğulma tehlikesi söz konusudur!

Makine, bir çalışma tezgahına veya sabit bir altlık üzerine sabitlenerek sağlam duracak şekilde yerleştirilmelidir. Makine ayağında, bu amaca yönelik olarak sabitleme delikleri bulunmaktadır.

• Testere tezgahı doğru monte edilmiş olmalıdır.

• İşletime alma öncesinde tüm kapaklar ve güvenlik tertibatları tekniğine uygun bir şekilde monte edilmiş olmalıdır.

• Testere şeridi rahat çalışabilmelidir.

• Halihazırda işlenmiş ahşapta, örneğin çiviler veya cívatalar vs. gibi yabancı cisimlere dikkat edin.
• Açma/kapama şalterine basmadan önce, testere şeridinin doğru takılı olduğundan ve hareketli parçaların rahat hareket ettiğinden emin olun.
• Makineyi bağlamadan önce, tip etiketi üzerindeki verilerin şebeke verileri ile aynı olduğundan emin olun.

Montaj aleti

• 1 açık ağızlı anahtar SW 10/13

8.1 Alt şasinin monte edilmesi (Res. B + C + D)

Montaj parçaları:

• 4 şasi ayağı (a)
• Alt şasi kirişleri: 2 x uzun (b) + 2 x kısa (c)
• Üst şasi kirişleri: 2 x uzun (d) + 2 x kısa (e)
  • 4 lastik ayak (f), 4 pul M8, 4 somun M8
• Sabitleme parçaları (24 kilit civatası M8x16, 4 altı köşe başlı vida M8x45, 32 pul M8, 28 somun M8, 4 emniyet halkası M8)
• Tekerlek yuvalı 2 tekerlek (g) (2 kilit cıvatası M8x20, 2 pul 8, 2 durdurma somunu M8).
• Montaj sırasında tüm civataları elle hafifçe sıkın.
• 4 lastik ayağı şasi ayaklarına takın.
• Her bir alt şasi kirişini (b + c), 2 kilit civatası M8x16, 2 pul ve 2 somun ile şasi ayaklarına (a) monte edin.
• Ardından üst şasi kirişlerini (d + e) 4 kilit cıvatası M8x16, 4 pul ve 4 somun ile şasi ayaklarına (a) Res. C'de gösterildiği gibi monte edin.
• Her iki tekerleği, tekerlek yuvasına (g) 2 kilit civatası M8x20, 2 pul 8, 2 durdurma somunu M8 ile monte edin (Res. C + D).
• Makinenin arkasına bir karton yerleştirin ve makine gövdeye dayanana kadar dikkatlice arkaya devirin.
• Önceden monte edilen şasiyi (Res. C) şerit testerenin temel plakası altına geçirin, 4 altı köşe başlı vida M8x45, 8 pul, 4 emniyet halkası ve 4 somunu elle sıkın.
• Makineyi alt şasi ile düz bir yüzeye yerleştirin ve tüm cívataları sıkın.

8.2 Tezgah plakasının montajı (Res. E - J)

• Tezgah dolgu maddesini (h), testere tezgahında (7) öngörülen girintiye takın (Şek. E). (Değişim sırasında testere tezgahını işlemleri ters sıra ile uygulayarak sökün.)

• Testere şeridini, testere tezgahındaki yarıktan geçirin. Çalışma tezgahını tezgah askısına, sabitleme civatası (i) tutucudan (j) takılacak şekilde konumlandırın (Res. F + G).

• Çalışma tezgahını kelebek somun (k) ile sabitleyin (Res. E + H).

• Testere şeridinin serbest hareket ettiğini ve tezgaha temas etmediğini kontrol edin.
• M6x40 civatayı, iki pul ve civata ile tezgaha monte edin. (Res. I)
• Ayar cıvatası (I) ile, tezgahı testere şeridine dik açıda duracak şekilde ayarlayın.
• Lama gönye kullanım –
• Ayar civatasını (I) kontralayın ve kelebek somunu (k) sıkın.
• Ölçek göstergesini (m) 0 konumuna getirin.
• Açı ölçeğinin ayarlanması (n): Civatalar (o) çözülür ve ölçek göstergesi (m) 0 değerini gösterene kadar açı ölçeği (n) kaydırılır. Civataları tekrar sabitleyin.

8.3 Tezgah genişletme parçasını monte etme (Res. K + L + M + N + O)

Her iki civatayı ve pulu (p) tezgah genişletme parçasından (6) çıkarın. (Res. K)

Tezgah genişletme parçasını (6) makineye monte edilen tezgaha itin. Bu sırada sıkıştırma kolunun (8) açık olmasına dikkat edin (Res. L + M).

Her iki civatayı (p) her iki tarafta sabitlemek için tezgah genişletme parçasını tezgaha (Res. N) tamamen itin. (Res. O) Civataları (p) her iki tarafta monte etmeye dikkat edin. Her iki civata, tezgah genişletme parçasının dışarı çekilme payını sınırlar.

8.4 Paralel dayanağın monte edilmesi (Res. P)

• Paralel dayanağı arkaya yerleştirerek ve sıkıştırma kolunu (q) aşağıya sabitleyerek paralel dayanağı (5) monte edin.
• Sökme sırasında sıkıştırma kolunu (q) yukarı çekin ve paralel dayanağı (5) çıkarın.
• Paralel dayanağın sıkıştırma kuvveti, arka tırtıllı so-mundan (r) ayarlanabilir.

8.5 Kesim genişliğinin ayarlanması (Res. P + Q)

• Ahşap parçaları uzunlamasına kesme sırasında paralel dayanak (5) kullanılmalıdır.
• Paralel dayanağı (5), testere bıçağının sağında ve solunda kılavuz rayına (v) yerleştirin.
• Paralel dayanak kılavuz rayında (5), durdurma rayı ile testere bıçağı arasındaki mesafeyi gösteren 2 ölçek (s/t) bulunur.
• Paralel dayanağı (5) kontrol camı (u) ile istenen ölçüde ayarlayın ve paralel dayanak sıkıştırma kolu (Q) ile sabitleyin.(Res. P)

8.6 Tezgah genişletme parçasının kullanılması (Res. R - T)

• Ekstra geniş iş parçaları ile çalışırken her zaman tezgah genisletme parcası (6) kullanılmalıdır.
• Sıkıştırma kolunu (8) çözün ve tezgah genişletme parçasını dışarı çekerek iş parçasını devirmeden çalışabilecek konuma getirin. (Res. T)

8.7 Testere şeridinin değiştirilmesi (Res. U + V)

Dikkat: Elektrik fişini çekin!

• Paralel dayanağı ve tezgah genişletme parçasını, işlemleri yönde uygulayarak sökün (Res. K-P).
• Üst ve alt testere şeridi korumasını açın.
• Testere şeridini gerdirme cıvatası (11) ile gevşetin (res. U), şeridi çıkarın.
• Yeni testere şeridini takın.

Yandan düzeltme (Res. U)

• Testere şeridi, şerit çarkları üzerinde ortalı şekilde hareket etmelidir.

• Üst kayış çarkını elinizle kesme yönünde döndürün ve tutma veri (w) ile serit kenarlarını düzeltin.
  Dikkat! Şerit, birkaç tur sonunda kayış çarkında ortalı sekilde hareket etmelidir. Gözle kontrol edin!

• Şerit çarkını elinizle kesme yönünde döndürün ve aynı anda gerdirme cıvatası (11) ile son gerginlik ayarını yapın. Gerginlik, testere şeridinin genişliğine bağlıdır. Geniş testere şeritleri, dar şeritlerden daha gergin olmalıdır.

• Ayar tamamlandıktan sonra kontra somunu (x) sıkın. Koruyucu kapağı kapatın.
• Dikkat! Çok yüksek gerginlik zamanından önce kırılmasına sebep olur!
• Tezgah genişletme parçasını ters yönde monte edin. (Res. K - O)
• Çalışma tamamlandıktan sonra testere bandını da- ima gevşetin! Bunun için gerdirme civatasını (11) gevşetin.

8.8 Devir sayısı ayarı (Res. V + W + X)

Elektrik fişini çekin!

• Alt koruyucu başlığı açın.
• Gerdirme civatası (12) ile kayışı gevşetin.
• Kayışı istediğiniz konuma getirin (S1 veya S2).
• Kayışı, gerdirme civatası (12) ile tekrar gerdirin.
• Alt koruyucu başlığı kapatın.

Devir sayısı aralığı:

• Devir sayısı kademesi 1 360 m/dk.

• Sert ahşabın, sert ahşap benzeri malzemelerin işlenmesi ve ince kesimler içindir.

• Devir sayısı kademesi 2 720 m/dk.

• Yumuşak ahşapların işlenmesi ve daha az ince kesimler için.

8.9 Testere şeridi kılavuzu (Res. Y)

Sabitleme düğmesini (13) çözerek testere şeridi kılavuzunu ayarlayabilirsiniz.

Üst testere şeridi kılavuzunu, 0 - 175 mm arası iş parçası yüksekliğine ayarlayabilirsiniz.

İş parçası ile aradaki mesafe mümkün olan en düşük değere ayarlandığında, şerit akışı ve güvenli çalışma bakımından ideal seviye elde edilir!

Karşı baskı yatağı (Res. Z + AA)

Karşı baskı yatağı (y), iş parçasının ilerleme basıncını üzerine alır. Üst ve alt karşı baskı yatağını, testere bandına hafifçe bastırarak çalışacak şekilde ayarlayın. Civataları (aa) sıkın. Mesafe yakl. 0,5mm olmalıdır.

Üst kılavuz makaraları. (Res. Z)

Üst kılavuz makaralarını (z) ilgili testere şeridi genişliği ne ayarlayın. Kılavuz makaralarının ön kenarları, testere şeridinin en yüksek dişli temeline kadar ulaşabilir. Kılavuz makaraları testere şeridine hafif temas ettiğinde cívataları (aa) sıkın.

Alt kılavuz parçaları (Res. AA)

Alt kılavuz parçalarını (ab) ilgili testere şeridi genişliğine ayarlayın. Kılavuz parçalarının ön kenarları, testere şeridinin en yüksek dişli temeline kadar ulaşabilir. Kılavuz parçaları testere şeridine hafif temas ettiğinde ayar civa-talarını (ac) sıkın.

Testere bandı sıkışmamalıdır! İtme çubuğunun muhafaza edilmesi (Res. AB)

İtme çubuğunu (ae) her zaman hazır bulundurmak için, çubuğu şerit testerenizin sol üst kısmındaki tertibata (ad) asın.

8.10 Enine kesim mastari (14) (opsiyonel) (Res. AC)

• Çapraz dayanağın (aj) testere tezgahının bir yivine (af) itin.
• Tutma vidasını (ag) gevşetin.
• İstenen açı ölçüsü ayarlanana kadar çapraz dayanağı (aj) döndürün. Enine dayanaktaki ok, ayarlanan açıyı gösterir.
• Tutma vidasını (ag) tekrar sıkın.
• Durdurma rayı (ai) çapraz dayanağa (aj) itilebilir. Bunun için tırtıllı civatayı (ah) sökün ve durdurma rayını (ai) istenen pozisyona itin. Tırtıllı civatayı (ah) tekrar sıkın.

- Dikkat! Durdurma rayını (ai) ikili halde testere bıçağı yönünde itmeyin.

• "I" (10) yeşil düğmeye basarak testere çalıştırılabilir. Testere başlamadan önce testere bıçağının maksimum devir sayısına ulaşmasını bekleyin.
• Testereyi tekrar kapatmak için "0" (10) kırmızı düğmeye basılmalıdır.

Dikkat!

Makinedeki tüm çalışmalarda, tüm koruma tertibatları ve kapaklar monte edilmiş olmalıdır. Üst ve alt şerit çarkı, sabit koruyucu ve hareketli gövde kapağı ile korunmak-tadır. Gövde kapağını açma sırasında makine durdurulur. Makine, sadece kapak kapalıkyen çalıştırılabilir.

9. Taşıma

İkaz: Taşıma sırasında makinenin ağırlığını dikkate alın ve en az bir kişiden daha yardım alın!

Hareket düzeneğini kullanın. Tekerleklerin olduğu tara-fa geçin. Makinenin üst bölümünü, makine iki tekerlek üzerinde duracak ve sürülebilecek şekilde kendinize doğru çekin. Makineyi şasiden (9) sıkıca tutun.

Dikkat! Makinenin yüksek ağırlık noktasını dikkate alın.

Dikkat! Kaldırmak veya taşımak için kesinlikle ayı- rıcı koruma tertibatlarını kullanmayın.

10. Çalışma bilgileri

Aşağıdaki öneriler, bantlı testerelerin güvenli kullanımı için örnek niteliğindedir.

Aşağıdaki güvenli çalışma şekilleri, güvenliğe katkı sağlayacak nitelikte olsa da her çalışma için uygun, eksiksiz veya kapsamlı olmayabilir. Bu örnekler ile olası tüm tehlikeli durumların göz önünde bulundurulması mümkün değildir ve örnekler titiz şekilde ele alınmalıdır.

• Kapalı alanlardaki çalışmalarda, makineleri bir toz emme makinasına bağlayın.
• İşiniz bittiğinde makineyi işletimden çıkarırken testere şeridini gevşetin. Makineye, sonraki kullanıcıının testere şeridini gerdirmesi gerektiğine dair bir uyarı asın.
• Kullanılmayan testere şeritlerini birlikte güvenli ve kuru bir yerde saklayın. Kullanımdan önce hata (dişler, çatlaklar) kontrolü yapın. Hatalı testere şeritlerini kullanmayın!

• Testere şeritleri ile çalışma yaparken uygun eldiven giyin.

• Çalışmaya başlamadan önce, makinedeki tüm koruma ve güvenlik tertibatları güvenli şekilde monte edilmiş olmalıdır.

• Testere şeridini veya testere şeridi kılavuzunu, testere şeridi çalışırken elinizle fırça veya spatula tutarak kesinlikle temizlemeyin. Reçine bulaşan testere şeritleri iş güvenliğini tehlikeye soktuğu için düzenli olarak temizlenmelidir.
• Çalışma sırasında güvenliğiniz için koruyucu gözlük ve koruyucu kulaklık takın. Saçlarınız uzunsa saç filesi takın. Kıyafetinizin kolları bol ise dirseğinize kadar sıvayın.
• Testere bandı kılavuzunu, çalışma sırasında iş parçasına olabildiğince yakın tutun.
• Makinenin çalışma bölgesindeki ve çevresindeki aydınlatmanın yeterli olmasını sağlayın.
• İş parçasının devrilmesini veya kaymasını önlemek için, düz kesim işlerinde her zaman uzunlamasına dayanağı kullanın.
• Elle itilmesi gereken dar iş parçalarını işlemek için itme cubuğunu kullanın.
• Eğri kesimler için testere tezgahını ilgili konumuna getirin ve is parçasını uzunlamasına dayanaktan gecirin.
• Dişli aletler veya kamalar için kırlangıç kuyruğu biçimli kesimler yapmak amacıyla, testere tezgahını gerekli artı ve eksi pozisyonuna çevirin. İş parçasının güvenli şekilde ilerlemesine dikkat edin.
• İş parçasının kavisli ve düzensiz kesimlerinde her iki elle, kapalı parmaklarla eşit olarak ileri itin. Güvenli bölgede ellerle iş parçasını sıkıca tutun.
• Kavisli, düzensiz kesimleri tekrar uygulamak için yardımcı bir sablon kullanın.
• Yuvarlak ahşaplar kesilirken iş parçasını dönmeye karsı emniyete alın.
• Enine kesim sırasında güvenli çalışma için özel aksesuar olan enine kesim mastarını kullanın.

10.1 Uzunlamasına kesimlerin yapılması (Res. AD)

Bu sırada iş parçası uzunlamasına yönde kesilir.

• Testere şeridinin sağ veya sol tarafındani paralel dayanağı (5) istenen genişliğe uygun olarak ayarlayın.
• Testere bandı kılavuzunu (4) iş parçasına indirin. (Bkz. 8.9)
• Testereyi çalıştırın.
• Düz tarafı testere tezgahında (7) dururken iş parçasının bir kenarını sağ elinizle paralel dayanağa (5) bastırın.
• İş parçasını eşit olarak iterek paralel dayanak (5) yönünde testere şeridine doğru ileri itin.
• Önemli: Uzun iş parçaları kesim işleminin sonunda yatırılmaya karşı emniyete alınmalıdır (örn. makine çözme bobini çerçevesi ile vs.).

- Dikkat! Dar iş parçaları işlenirken mutlaka bir itme çubuğu kullanılmalıdır.

- İtme çubuğu (ae) daima testere tarafından öngörülen kancada (ad) muhafaza edilmelidir. (Res. AB)

10.2 Eğimli kesimlerin yapılması (Res. J + Res. AE)

• Eğri kesimleri testere şeridine paralel olarak yapmak için, testere tezgahını (7) 0° - 45° aralığında öne doğru eğmek mümkündür.
• Sabitlemek için tutma yerini (k) gevşetin.
• Derece ölçeğinde (o) istenen açı ölçüsü ayarlanana kadar testere tezgahını (7) öne doğru eğin.
• Sabitlemek için tutma yerini (k) yeniden sıkın.
• Dikkat: İş parçasını kaymaya karşı emniyete almak için, testere tezgahı (7) eğildiğinde paralel dayanak (5) çalışma yönünden bakıldığında testere şeridinin sağında aşağı doğru hizalanan tarafa takılmalıdır (iş parçası genişliği izin veriyorsa).
• Kesimi 10.1 bölümünde belirtildiği gibi uygulayın.

10.3 Serbest kesimler (Res. AF)

Bantlı testerenin en önemli özelliklerinden biri eğri ve yarı çapların sorunsuzca kesilmesidir.

• Testere bandı kılavuzunu (4) iş parçasına indirin. (Bkz. 8.9)
• Testereyi çalıştırın.
• İş parçasını testere tezgahına (7) bastırın ve yavaşça testere şeridine itin.
• Ellerle serbest kesim yaparken testere şeridinin istenen çizgide ilerleyebilmesi için, ilerletme hızını düşük tutmanız gerekir.
• Çoğu durumda eğrilerin ve köşelerin çizgiden yaklaşık olarak 6 mm uzaklıkta kesilmesi yardımcı olacaktır.
• Kullanılan testere bandı için dar eğrileri kesmek durumunda kalırsanız, yardımcı kesimler, nihai yarı çap kesilecekse ahşap atığı olarak birikecek şekilde eğrinin ön tarafına kadar yapılmalıdır.

10.4 Enine kesim mastari ile kesimlerin yapılması (Res. AG + Res. AC) (opsiyonel)

• Enine kesim mastarını (14) istenilen açıya ayarlayın (bkz. 8.10).
• Kesimi 10.1 bölümünde belirtildiği gibi uygulayın.

11. Temizlik ve bakım

⚠ Uyarı! Her türlü ayarlama, bakım ve servis faaliyetinden önce elektrik fişini prizden ayırın!

Genel bakım uygulamaları

Belirli zaman aralıklarında bir bezle makinedeki talaşları ve tozları silin. Takımın kullanım ömrünü uzatmak için ayda bir defa döner parçaları yağlayın. Motoru yağlamayın.

Plastik malzemeleri temizlemek için aşındırıcı madde- ler kullanmayın.

Temizlik

Koruma tertibatlarını, hava deliklerini ve motor gövdesini tozdan ve kirden mümkün olduğu kadar temiz tutun. Cihazı temiz bir bezle silin ya da düşük basınç durumunda basınçlı hava ile üfleyin.

Cihazı her kullanım sonrasında doğrudan temizlenmesini öneriyoruz.

Cihazı düzenli olarak nemli bezle ve biraz yağlama sabunu ile temizleyin. Temizlik ya da çözelti maddesi kullanmayın; bunlar cihazın plastik parçalarına zarar verebilir. Cihazın içerisinde su girmemesine dikkat edin. Suyun elektro cihaza girmesi, elektrik çarpma riskini yükseltir.

Bakım

Cihazın içerisinde bakım yapılacak başka parçalar bulunmamaktadır.

Servis bilgileri

Ürünün aşağıdaki parçalarının kullanıma veya doğal sürece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır.

Aşınma parçaları*: Karbon fırçalar, testere biçağı, tezgah parçaları, V kayışlar

* Teslimat kapsamında bulunması zorunlu değildir!

Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

12. Depolama

Cihazı ve bunun aksesuarlarını karanlık, kuru ve don- suz ve çocukların erişemeyeceği bir yerde muhafaza edin.

Ideal depolama sıcaklığı 5 ve 30°C arasındadır.

Elektrikli aleti orijinal ambalajında saklayın.

Tozlara ve ıslaklığa karşı korumak için elektrikli takımların üzerini kapatın.

Kullanım kılavuzunu elektrikli takımın yanında saklayın.

13. Elektrik bağlantısı

Takılı elektro motor işletme hazır bir şekilde bağlıdır. Bağlantı ilgili VDE ve DIN kurallarına uygundur. Müşteri tarafından yapılan şebeke bağlantısı ya da kullanılan uzatma hattı bu talimatlara uygun olmalıdır.

Önemli notlar

Motor aşırı yüklenme olduğunda kendiliğinden kapanır. Motor soğuma süresinden (zamana göre farklı) sonra tekrar çalışır.

Hasarlı elektrik bağlantı kablosu

Elektrikli bağlantı kablolarında sıklıkla izolasyon hasarları oluşur.

Bunun olası nedenleri:

• Bağlantı kablolarının pencere veya kapılardan geçmesi nedeniyle oluşan baskılar.
• Bağlantı kablosunun doğru döşenmemesi veya sabitlenmemesi nedeniyle bükülmesi.
• Bağlantı kablosuna basılması nedeniyle oluşan kesilmeler.
• Duvar prizinden zorla çekme nedeniyle oluşan izolasyon hasarları.
• İzolasyonun eskimesine bağlı çatlaklar.

Bu gibi hasarlı elektrik bağlantı kabloları kullanılmama-lıdır ve izolasyon hasarları nedeniyle ölüm tehlikesi söz konusudur.

Elektrik bağlantı kablolarında düzenli olarak hasar kontrolü yapın. Kontrol sırasında bağlantı kablosunun şebekeye bağlı olmamasına dikkat edin.

Elektrik bağlantı kabloları geçerli VDE ve DIN yönet-meliklerine uygun olmalıdır. Sadece H05VV-F kodlu bağlantı kabloları kullanın.

Bağlantı kablosunda tip kodu baskısının bulunması zorunludur.

Alternatif akımlı motor

• Şebeke gerilimi 220-240 V\~ olmalıdır.
• 25m'ye kadar olan uzatma kabloları 1,5 milimetrekare kesitli olmalıdır.

Elektrik donanımındaki bağlantı ve onarım çalışmaları sadece bir elektrik uzmanı tarafından yapılabilir.

Sorularınızın olması durumunda lütfen aşağıdaki bilgileri verin:

• Motorun akım türü
• Makine tip etiketinin verileri
  • Motor tip etiketinin verileri

Bağlantı türü Y

Şebeke bağlantısı hattının değiştirilmesi gereken durumda, güvenliği sağlamak için bunlar üretici veya temsilcisi tarafından gerçekleştirilmelidir.

14. İmha ve yeniden değerlendirme

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüş- türülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Elektrikli ve elektronik cihaz yasasına (ElektroG) ilişkin bilgiler

Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!

• Eski cihazda takılı olmayan eski batarya veya aküler, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.
• Elektrikli ve elektronik cihaz sahipleri veya kullanıcıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.
• Eski cihazdaki kişisel verilerinin tasfiye için silinmesinden son kullanıcı sorumludur!
• Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağını işaret eder.
• Elektrikli ve elektronik eski cihazlar aşağıdaki yerle-re ücretsiz olarak teslim edilebilir:
• Kamusal tasfiye veya toplama yerleri (örn. belediye şantiyeleri).
• Saticıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik cihazlara yönelik satış noktaları (sabit ve çevrim içi).

- Cihaz başına, kenar uzunluğu maksimum 25 santimetre olan yaklaşık üç eski elektronik cihazı, öncesinde yeni bir cihaz satın almadan veya bölgenizdeki başka bir yetkili toplama yerine götürmeden üreticiye ücretsiz olarak teslim edebilirsiniz. - Üreticinin ve satıcının diğer ek iade alma koşullarını ilgili müşteri hizmetlerinden öğrenebilirsiniz.

• Üretici tarafından özel bir eve yeni bir elektronik cihazın teslim edilmesi durumunda, son kullanıcıının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreticinin müşteri hizmetleri ile iletişime geçin.
• Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine tabi olan cihazlar için geçerlidir. Avrupa Birliği dışındaki ülkelerde, elektronik ve elektrikli eski cihazların tasfiye işlemi için farklı düzenlemeler geçerli olabilir.

15. Arıza giderme

Arıza Olası sebep Yardım
Motor çalışmıyor	Motor, kablo veya fiş arızalıdır, sigortalar yanmıştır	Makineyi bir uzmana kontrol ettirin. Motoru kesinlikle kendiniz onarmayın. Tehlike! Sigortaları kontrol edin, gerekirse değiştirin
	Gövde kapağı açık (limit şalteri) Gövde kapağını tam kapatın
Motor yavaş çalışıyor ve çalışma hızına ulaşmıyor	Gerilim düşük, bobinler hasarlı, kondansatör yandı	Gerilimin elektrik dağıtım şirketi tarafından kontrol edilmesini sağlayın. Motoru bir uzmana kontrol ettirin. Kondansatörün bir uzman tarafından değiştirilmesini sağlayın
Motor çok gürültü yapıyor	Bobinler hasarlı, motor arızalı Motoru bir uzmana kontrol ettirin
Motor tam çalışma performansına ulaşmıyor	Şebeke tesisatındaki akım devrelerinde aşırı yük söz konusudur (lambalar, diğer motorlar vs.)	Aynı akım devresinde başka cihazlar veya motorlar kullanmayın
Motor aşırı derecede hafif ısınıyor	Motorda aşırı yüklenme söz konusudur, motorun soğutulması yetersizdir	Kesme sırasında motorda aşırı yüklenme oluşmasını önleyin ve motorun ideal şekilde soğutulması için motordaki tozu temizleyin
Testere pürüzlü veya dalgalı kesiyor	Testere bıçağı körelmiş, diş yapısı malzeme kalınlığına uygun değil	Testere bıçağını keskin hale getirin veya uygun testere bıçağını takın
İş parçası kırılıyor veya parçalanıyor	Kesme basıncı çok yüksek veya testere bıçağı kullanıma uygun değil	Uygun testere bıçağı kullanın
Testere bandı yanlış çalışıyor	Kılavuz kötü ayarlanmış	Testere kılavuzunu kullanım kılavuzuna göre ayarlayın
	Yanlış testere şeridi Testere şeridini	kullanım kılavuzuna göre seçin
Çalışma sırasında ahşap üzerinde yangın izleri	Testere şeridi körelmiş Testere şeridini değiştirin
	Yanlış testere şeridi Testere şeridini	kullanım kılavuzuna göre seçin
Çalışma sırasında testere bandı sıkışıyor	Testere şeridi körelmiş Testere şeridini değiştirin
	Testere şeridine reçine bulaşmış Testere şeridini temizleyin
	Kılavuz kötü ayarlanmış	Testere kılavuzunu kullanım kılavuzuna göre ayarlayın

Bu uygunluk beyanının düzenlenmesinden yalnızca üretici sorumludur.

İşbu uygunluk beyanının düzenlendiği burada adı geçen ürün, Avrupa Parlamentosu'nun ve 8 Haziran 2011 tarihli Konsey'in elektrik ve elektronik cihazlarda belirli tehlikeli maddelerin sınırlandırılmasına ilişkin 2011/65/AT sayılı direktifini yerine getirmektedir.

Apaçık kusurları malların alınmasından 8 gün içinde bildirilmesi gerekir, aksi takdirde alıcı bu kusurları için tüm talepler kaybeder. Biz ücretsiz, yararsız olmalıdır malzeme veya işçilik üst üste saptanabilir bu süre içinde her bir parça takmadan böyle bir şekilde teslim tarihinden itibaren zimni garanti süresine uygun tedavi ile makinelerde bir garanti veriyoruz. Biz tedarikçiler karşı garanti talepleri hakkı olarak kendimizi üretmek değil bu parça için, biz, sadece teminat olun. Aliciya yeni parçaların yerleştirilmesi için maliyetleri. Dönüşüm ve azaltma iddiaları ve diğer tazminat talepleri dahil değildir.
