HBS400 - Zāģis SCHEPPACH - Bezmaksas lietošanas instrukcija

Produkta tips	Lentes zāģis
Zīmols	Scheppach
Modelis	HBS400
Kategorija	Zāģis
Jauda (S1)	750 W
Spriegums / Frekvence	220-240 V~, 50 Hz
Griešanas ātrums (2 līmeņi)	360 m/min (1. līmenis), 720 m/min (2. līmenis)
Lentes garums	2240 mm
Lentes platums	6-15 mm
Maks. griešanas augstums	170 mm
Izgriezums (griešanas platums)	305 mm
Galda izmēri	500 x 400 mm
Galda slīpums	0° līdz 45°
Neto svars	59 kg
Akustiskā spiediena līmenis LpA	77,4 dB (nenoteiktība 3 dB)
Akustiskās jaudas līmenis LWA	90,4 dB (nenoteiktība 3 dB)
Galvenās funkcijas	Gareni, šķērsgriezumi, slīpie griezumi, brīvrokas griezumi; paralēla un šķērsvirziena vadība; noliekams galds
Drošība	Lentes aizsardzības ierīce, pretatkārtotas palaišanas drošības slēdzis, aizsargpārsegi, avārijas apturēšana
Apkope un tīrīšana	Mitra tīrīšana bez šķīdinātājiem, ikmēneša eļļošana rotējošām daļām, nolietojamo daļu nomaiņa
Rezerves daļas un remontējamība	Nolietojamās daļas: ogļu birstes, zāģa asmeņi, galda ieliktņi, ķīļsiksnas. Remonts pilnvarotam speciālistam.

Bieži uzdotie jautājumi - HBS400 SCHEPPACH

Kā nomainīt lentes zāģa lenti ?

Atvienojiet tīkla kontaktdakšu. Atveriet lentes aizsardzības augšā un apakšā. Atslābiniet lenti ar spriegošanas skrūvi (11). Noņemiet veco lenti, ievietojiet jauno. Noregulējiet sānu centrēšanu ar rokturi (w), tad pievelciet ar spriegošanas skrūvi. Aizveriet aizsargus.

Kā regulēt lentes zāģa lentes spriegojumu ?

Spriegojumu regulē ar spriegošanas skrūvi (11). Pagrieziet to, lai saspriegtu lenti. Spriegojums ir atkarīgs no platuma: platām lentēm nepieciešams lielāks spriegojums. Pārmērīgs spriegojums izraisa priekšlaicīgu pārrāvumu. Pēc lietošanas vienmēr atslābiniet lenti.

Kā nomainīt griešanas ātrumu ?

Atvienojiet kontaktdakšu. Atveriet apakšējo aizsargpārsegu. Atslābiniet siksnu ar spriegošanas skrūvi (12). Novietojiet siksnu vēlamajā pozīcijā (S1 360 m/min, S2 720 m/min). Atkārtoti saspriegojiet siksnu un aizveriet pārsegu.

Ko darīt, ja motors neiedarbojas ?

Pārbaudiet, vai kartera vāks ir kārtīgi aizvērts (gala slēdzis). Pārbaudiet drošinātājus. Ja problēma turpinās, lieciet speciālistam pārbaudīt motoru, kabeli vai savienotāju. Nekad nereparējiet motoru pats.

Kā tīrīt lentes zāģi ?

Atvienojiet ierīci. Izmantojiet mitru drānu ar nedaudz melnās ziepes. Neizmantojiet šķīdinātājus vai kodīgus līdzekļus. Pārliecinieties, ka ūdens neiekļūst iekšā. Regulāri tīriet aizsargierīces un ventilācijas atveres.

Kādu aizsargaprīkojumu valkāt ?

Vienmēr valkājiet aizsargbrilles, dzirdes aizsardzību un, ja rodas putekļi, elpošanas masku. Sasieniet garus matus un valkājiet pieguļošu apģērbu. Lentes apstrādei izmantojiet cimdus.

Kā izmantot paralēlo vadotni ?

Uzlieciet paralēlo vadotni (5) uz vadotnes sliedes. Iestatiet vēlamo griešanas platumu, izmantojot skalu (u), un nobloķējiet spriegošanas sviru (q). Garenvirziena griezumiem novietojiet apstrādājamo priekšmetu pret vadotni un stumiet ar vienmērīgu padevi.

Kā transportēt lentes zāģi ?

Izmantojiet uz rāmja uzstādītos riteņus. Stāviet riteņu pusē, nolieciet mašīnu, velkot to pret sevi. Turiet to aiz rāmja. Uzmanību no augsta smaguma centra. Nekad neizmantojiet aizsargierīces celšanai.

Kādus materiālus var griezt ?

Zāģis ir paredzēts koksnes un koksnei līdzīgu materiālu griešanai (garenvirzienā un šķērsvirzienā). Apaļiem materiāliem nepieciešama aizturtes ierīce. Neizmantojiet malkas vai metālu griešanai.

Kur atrast rezerves daļas ?

Nolietojamās daļas (ogļu birstes, asmeņi, galda ieliktņi, siksnas) ir pieejamas Scheppach pēcpārdošanas servisā. Skenējiet QR kodu sākumlapā vai sazinieties ar servisa centru. Izmantojiet tikai oriģinālās daļas.

LIETOŠANAS INSTRUKCIJA HBS400 SCHEPPACH

Simbolu skaidrojums, kas izvietoti uz ražojuma

Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uzmanība uz iespējamiem riskiem. Ir precīzi jāizprot drošības simboli un skaidrojumi, uz kuriem tie attiecas. Brīdinājumi paši par sevi nenovērš riskus un nevar aizvietot pareizos pasākumus, lai novērstu negadījumus.

	Brīdinājums! Neievērojot iespējami draudi dzīvībai, savainošanās risks vai instrumenta bojājumi!
	Pirms lietošanas sākšanas izlasiet un ievērojiet lietošanas instrukciju un drošības norādījumus!
	Lietojiet aizsargbrilles!
	Lietojiet ausu aizsargus!
	Rodoties putekļiem, lietojiet respiratoru!
	levērībai! Savainošanās risks! Neaiztieciet strādājošu zāga plātni!
	Lietojiet aizsargcimdus.
	levērībai! Pirms montāžas, tīrīšanas, pārveidošanas, tehniskās uzturēšanas, glabāšanas un transportēšanas izslēdziet ierīci un atvienojiet no elektroapgādes.
	Zāga lentes virziens
	Ražojums atbilst spēkā esošajām Eiropas Direktīvām.
	Ražojums atbilst piemērojamām Serbijas vadlīnijām.

Satura rādītājs: Lappuse:

1. levads....217
2. Ražojuma apraksts (A - AC att.) 217
3. Piegādes komplekts 217
4. Noteikumiem atbilstoša lietošana....217
5. Vispārējie drošības norādījumi....218
6. Atlikušie riski....220
7. Tehniskie dati....221
8. Uzstādīšana un vadība....221
9. Transportēšana....224
10. Norādes darbam....224
11. Tīrīšana un apkope....225
12. Glabāšana 225
13. Pieslēgšana elektrotīklam 226
14. Utilizācija un otrreizēja izmantošana.... 226
15. Traucējumu novēršana 227
16. Atbilstības deklarācija....358

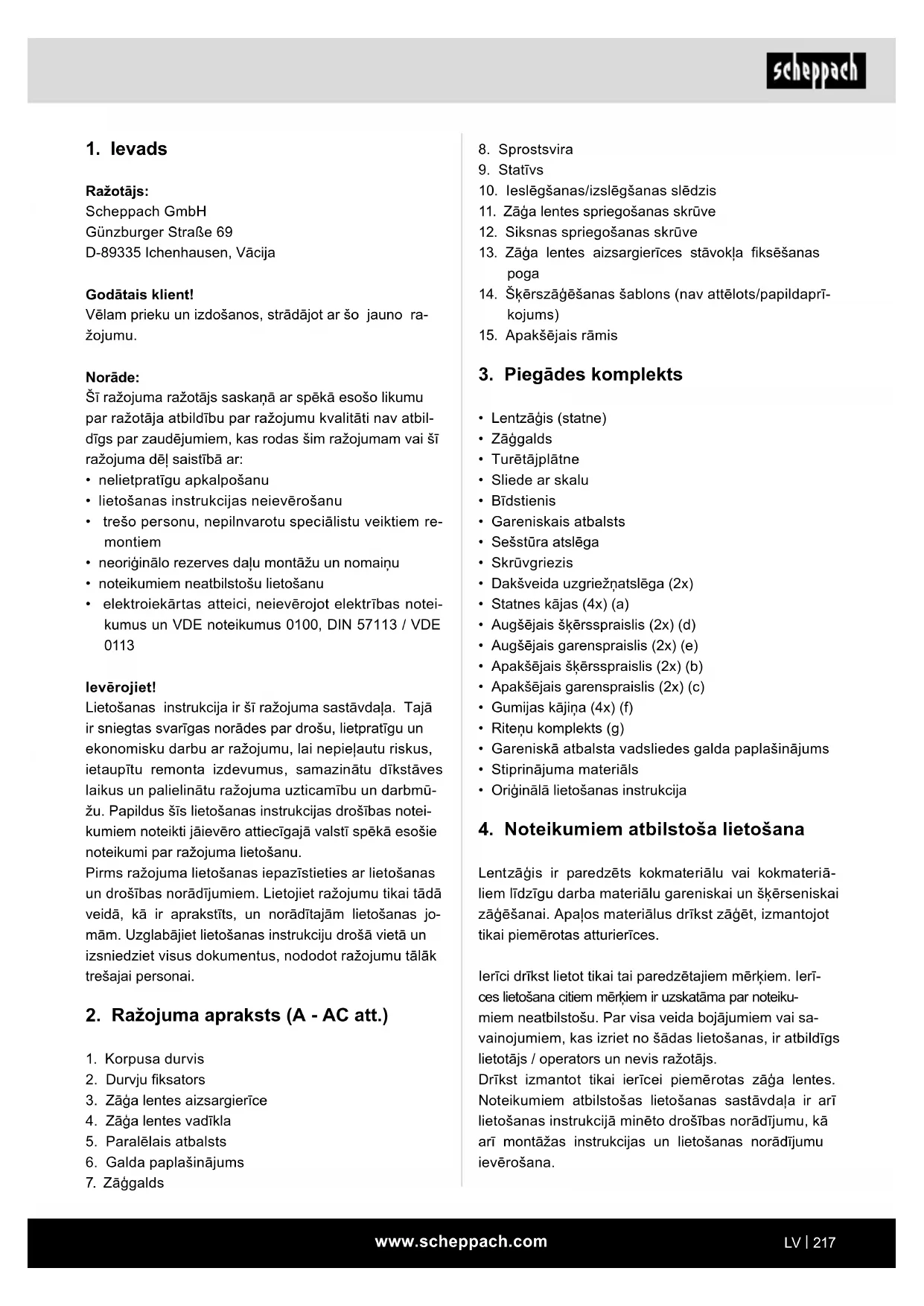

1. levads

Ražotājs:

Scheppach GmbH

D-89335 Ichenhausen, Vācija

Godātais klient!

Vēlam prieku un izdošanos, strādājot ar šo jauno ražojumu.

Norāde:

Šī ražojuma ražotājs saskaṇā ar spēkā esošo likumu par ražotāja atbildību par ražojumu kvalitāti nav atbil-dīgs par zaudējumiem, kas rodas šim ražojumam vai šī ražojuma dēļ saistībā ar:

• nelietpratīgu apkalpošanu
- lietošanas instrukcijas neievērošanu
- trešo personu, nepilnvarotu speciālistu veiktiem remontiem
- neoriğinālo rezerves daļu montāžu un nomaiņu
• noteikumiem neatbilstošu lietošanu
- elektroiekārtas atteici, neievērojot elektrības noteikumus un VDE noteikumus 0100, DIN 57113 / VDE 0113

levērojiet!

Lietošanas instrukcija ir šī ražojuma sastāvdaļa. Tajā ir sniegtas svarīgas norādes par drošu, lietpratīgu un ekonomisku darbu ar ražojumu, lai nepieļautu riskus, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palielinātu ražojuma uzticamību un darbmūžu. Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jāievēro attiecīgajā valstī spēkā esošie noteikumi par ražojuma lietošanu.

Pirms ražojuma lietošanas iepazīstieties ar lietošanas un drošības norādījumiem. Lietojiet ražojumu tikai tādā veidā, kā ir aprakstīts, un norādītajām lietošanas jo-mām. Uzglabājiet lietošanas instrukciju drošā vietā un izsniedziet visus dokumentus, nododot ražojumu tālāk trešajai personali.

2. Ražojuma apraksts (A - AC att.)

1. Korpusa durvis
2. Durvju fiksators
3. Zāga lentes aizsargierīce
4. Zāga lentes vadīkla
5. Paralēlais atbalsts
6. Galda paplašinājums

7. Zāggalds

8. Sprostsvira

9. Statīvs
10. leslēgšanas/izslēgšanas slēdzis
11. Zāga lentes spriegošanas skrūve
12. Siksnas spriegošanas skrūve
13. Zāga lentes aizsargierīces stāvokļa fiksēšanas poga
14. Škērszāgēšanas šablons (nav attēlots/papildaprī-kojums)
15. Apakšējais rāmis

3. Piegādes komplekts

• Lentzāgis (statne)
  • Zāggalds
• Turētājplātne
• Sliede ar skalu
• Bīdstienis
  • Gareniskais atbalsts
• Sešstūra atslēga
• Skrūvgriezis
  • Dakšveida uzgriežnatslēga (2x)
  • Statnes kājas (4x) (a)
  • Augšējais škērsspraislis (2x) (d)
  • Augšējais garenspraislis (2x) (e)
  • Apakšējais škērsspraislis (2x) (b)
  • Apakšējais garenspraislis (2x) (c)
  • Gumijas kājiņa (4x) (f)
• Ritenu komplekts (g)
• Stiprinājuma materiāls
• Originālā lietošanas instrukcija

• Gareniskā atbalsta vadsliedes galda paplašinājums

4. Noteikumiem atbilstoša lietošana

Lentzāgis ir paredzēts kokmateriālu vai kokmateriāliem līdzīgu darba materiālu gareniskai un šķērseniskai zāgēšanai. Apaļos materiālus drīkst zāgēt, izmantojot tikai piemērotas atturierīces.

lerīci drīkst lietot tikai tai paredzētajiem mērķiem. lerīces lietošana citiem mērķiem ir uzskatāma par noteikumiem neatbilstošu. Par visa veida bojājumiem vai savainojumiem, kas izriet no šādas lietošanas, ir atbildīgs lietotājs / operators un nevis ražotājs.

Drīkst izmantot tikai ierīcei piemērotas zāga lentes. Noteikumiem atbilstošas lietošanas sastāvdaļa ir arī lietošanas instrukcijā minēto drošības norādījumu, kā arī montāžas instrukcijas un lietošanas norādījumu ievērošana.

Personām, kas lieto ierīci un veic tās apkopi, ierīce jāpārzina, un tām jābūt informētām par iespējamiem riskiem.

Patvalīga izmainu veikšana ierīcē pilnībā atbrīvo ražotāju no atbildības par izmainu dēl radušos kaitējumu.

Neskatoties uz noteikumiem atbilstošu lietošanu, nevar pilnīgi izslēgt noteiktus atlikušo risku faktorus. Saistībā ar ierīces konstrukciju un uzbūvi var rasties šādi riski:

• dzirdes traucējumi, ja netiek lietoti nepieciešamie ausu aizsargi;
• veselībai kaitīgu koksnes putekļu emisijas, izmanto-jot ierīci slēgtās telpās.
• Negadījuma risks, ko rada kontakts ar roku neno-segtajā instrumenta zāgēšanas zonā.
• Savainošanās risks instrumenta maiņas laikā (sagriešanās risks).
• Bīstamība, ko rada darba materiālu vai darba materiālu dalu aizmešana.
• Pirkstu saspiešana.
  • Bīstamība, ko rada atsitiens.
• Darba materiāla apgāšana sakarā ar nepietiekamu darba materiāla balsta virsmu.
• Pieskaršanās pie griezējinstrumenta.
• Zaru daļu un darba materiālu daļu izmete.

Nemiet vērā, ka mūsu ierīces noteikumiem atbilstošā veidā nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies garantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī līdzīgos darbos.

5. Vispārējie drošības norādījumi

Elektroinstrumentu vispārējie drošības norādījumi

⚠ BRĪDINĀJUMS! Izlasiet visus drošības norādījumus, norādes, ilustrācijas un tehniskos datus, ar kuriem šis elektroinstruments ir apgādāts.

Turpmāko norāžu neievērošana var izraisīt elektrisko triecienu, ugunsgrēku un/vai smagus savainojumus.

Uzglabājiet visus drošības norādījumus un norādes turpmākām uzzinām.

Drošības norādījumos izmantotais jēdziens “Elektro-instruments” attiecas uz elektroinstrumentiem, kurus darbina no elektrotikla (ar tikla vadu), vai uz elektroinstrumentiem, kurus darbina no akumulatora (bez tikla vada).

1. Darba vietas drošība

a) Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtība vai neapgaismotas darba vietas var radīt nelaimes gadījumus.

b) Nedarbojieties ar elektroinstrumentu sprā-dzienbīstamā vidē, kurā atrodas viegli aizdedzināmi šķidrumi, gāzes vai putekļi. Elektroinstrumenti ĝenerē dzirksteles, kas var aizdedzināt putekļus vai tvaikus.

c) Nelaidiet klāt bērnus un citas personas elektroinstrumenta lietošanas laikā. Uzmanības novēršanas gadījumā jūs varat zaudēt kontroli pār elektroinstrumentu.

1. Elektriskā drošība

a) Elektroinstrumenta kontaktspraudnim jäiederas kontaktligzdä. Kontaktspraudni nekädä veidä nedrikst izmainīt. Neizmantojiet adaptera kontaktspraudnus kopā ar iezemētiem elektroinstrumentiem. Neizmainīti kontaktspraudni un piemērotas kontaktligzdas mazina elektriskā trieciena risku.

b) Nepieļaujiet fizisko kontaktu ar iezemētām virsmām, piem., caurulēm, apkures aprīkojumu, plītīm un ledusskapjiem. Pastāv paaugstināts elektriskā trieciena risks, ja jūsu kermenis ir iezemēts.

c) Sargājiet elektroinstrumentus no lietus vai slapjuma. Ūdens ieklūšana elektroinstrumentā palielina elektriskā trieciena risku.

d) Neizmantojiet savienošanas vadu citam no-lūkam, lai pārnēsātu, uzkarinātu elektroinstrumentu vai atvienotu kontaktspraudni no kontaktligzdas. Sargājiet savienošanas vadu no karstuma, eļļas, asām malām vai kustīgām daļām. Bojāts vai sapinies savienošanas vads pa-lielina elektriskā trieciena risku.

e) Kad darbojaties ar elektroinstrumentu ārpus telpām, izmantojiet tikai pagarinātāja vadus, kuri ir piemēroti arī darbiem ārpus telpām. Darbiem ārpus telpām piemērota pagarinātāja vada lietošana mazina elektriskā trieciena risku.

f) Ja elektroinstrumenta lietošana mitrā vidē nav novēršama, izmantojiet noplūdstrāvas aizsargslēdzi. Noplūdstrāvas aizsargslēdža lietošana mazina elektriskā trieciena risku.

1. Personu drošība

a) Rīkojieties piesardzīgi un pievērsiet uzmanību tam, ko darāt, un prātīgi sāciet darbu ar elektroinstrumentu. Nelietojiet elektroinstrumentu, ja esat noguris vai atrodaties narkotisko vielu, alkohola vai medikamentu iespaidā.

Neuzmanības brīdis elektroinstrumenta lietošanas laikā var izraisīt nopietnus savainojumus.

b) Lietojiet individuālos aizsardzības līdzekļus un vienmēr uzlieciet aizsargbrilles. Individuālo aizsardzības līdzekļu lietošana, piem., pretputekļu respirators, neslīdoši drošības apavi, aizsargķivere vai ausu aizsargi, atkarībā no elektroinstrumenta veida un izmantošanas, mazina savainojumu risku.

c) Nepieļaujiet nejaušu lietošanas sākšanu. Pārliecinieties, vai elektroinstruments ir izslēgts, pirms jūs to pievienojat pie elektroapgādes un/vai akumulatora, to satverat vai pārnēsājat. Ja elektroinstrumenta pārnēsāšanas laikā turat pirkstu uz slēdža vai elektroinstrumentu ieslēgtā veidā pievienojat pie elektroapgādes, tad var notikt nelaimes gadījumi.

d) Pirms ieslēdzat elektroinstrumentu, noņemiet regulēšanas darbarīkus vai uzgriežņu atslēgas. Instruments vai atslēga, kas atrodas elektroinstrumenta rotējošā dalā, var radīt savainojumus.

e) Nepieļaujiet nedabisku stāju. leņemiet stabilu pozīciju un vienmēr saglabājiet līdzsvaru. Tā-dējādi jūs varat labāk kontrolēt elektroinstrumentu negaidītās situācijās.

f) Valkājiet piemērotu apgērbu. Nevalkājiet platu apgērbu vai rotaslietas. Sargājiet matus un apgērbu no kustīgajām daļām. Kustīgās daļas var satvert vaļīgu apgērbu, rotaslietas vai garus matus.

g) Ja ir iespējams uzstādīt putekļu nosūkšanas iekārtas un putekļu uztveršanas iekārtas, tās jāpievieno un pareizi jāizmanto. Putekļu nosūkšanas iekārtas izmantošana var mazināt bīstamību, ko rada putekļi.

h) Neuzskatiet, ka esat pilnīgā drošībā, un neignorējiet elektroinstrumenta drošības noteikumus, pat ja pēc daudzām lietošanas reizēm pārzināt elektroinstrumentu. Nevērīga rīkošanās var sekundes dalās radīt smagus savainojumus.

1. Elektroinstrumenta izmantošana un apkalpošana

a) Nepārslogojiet elektroinstrumentu. Izmanto-jiet savā darbā šim nolūkam paredzētu elektroinstrumentu. Ar piemēroto elektroinstrumentu jūs darbojaties labāk un drošāk norādītajā jaudas diapazonā.

b) Nelietojiet elektroinstrumentu, kuram ir bojāts slēdzis. Elektroinstruments, kuru nav iespējams vairs ieslēgt vai izslēgt, ir bīstams, un tas ir jāsa-labo.

c) Atvienojiet kontaktspraudni no kontaktligz-das un/vai noņemiet noņemamo akumulatoru, pirms veicat ierīces regulējumus, nomaināt darbinstrumenta daļas vai noliekat projām elektroinstrumentu. Šis piesardzības pasākums novērš elektroinstrumenta nejaušu palaišanu.

d) Uzglabājiet neizmantotos elektroinstrumentus bērniem nepieejamā vietā. Neļaujiet lietot elektroinstrumentu personām, kuras nepārzina šo elektroinstrumentuvainavizlasījušasšis norādes. Elektroinstrumenti ir bīstami, ja tos lieto nepiere-dzējušas personas.

e) Rūpīgi kopiet elektroinstrumentus un darbinstrumentu. Pārbaudiet, vai kustīgās daļas nevainojami darbojas un neiestrēgst, vai daļas nav salūzušas vai nav bojātas tā, ka ir traucēta elektroinstrumenta darbība. Pirms elektroinstrumenta lietošanas uzticiet salabot bojātās daļas. Daudzu nelaimes gadījumu cēlonis ir slikti apkopti elektroinstrumenti.

f) Uzturiet griezējinstrumentus asus un tīrus. Rūpīgi kopti griezējinstrumenti ar asām griezējmalām mazāk iestrēgst un ir vieglāk vadāmi.

g) Izmantojiet elektroinstrumentu, piederumus, darbinstrumentus utt. atbilstoši šim norādēm. Turklāt ṣemiet vērā darba apstāklus un izpildāmo darbu. Elektroinstrumenta lietošana citiem neparedzētiem lietošanas gadījumiem var radīt bīstamas situācijas.

h) Nodrošiniet, lai rokturi un satveršanas virsmas būtu sausas, tīras un nebūtu notraipītas ar ellu un smērvielu. Slideni rokturi un satveršanas virsmas neatļauj elektroinstrumenta drošu vadību un kontroli neparedzamās situācijās.

1. Serviss

a) Uzticiet savu elektroinstrumentu labot tikai kvalificētiem speciālistiem un, izmantojot tikai originālās rezerves daļas. Tādējādi nodrošina to, ka būs saglabāta elektroinstrumenta drošība.

⚠ BRĪDINĀJUMS! Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstākļos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju.

Papildu drošības norādījumi

• Zāga lentes apkopes darbu laikā vienmēr valkājiet aizsargcimdus!
• Zāgējot apalkokus, jāizmanto ierīce, kas nodrošina darba materiālu pret sagriešanos.
• Zāgējot dēļu šaurās malas, jāizmanto ierīce, kas nodrošina darba materiālu pret atsišanos.
• Lai tiktu ievērotas putekļu emisijas vērtības kokapstrādē un lai garantētu drošu ekspluatāciju, jāpieslēdz putekļu nosūkšanas iekārta, kuras gaisa plūsmas ātrums ir vismaz 20 m/s.
• Nododiet drošības norādījumus visām personām, kas darbojas pie ierīces.
• Neizmantojiet zāgi malkas zāgēšanai.
• lerīce ir aprīkota ar drošības slēdzi pret atkārtotu ieslēgšanu pēc sprieguma krituma.
• Pirms lietošanas sākšanas pārbaudiet, vai spriegums ierīces datu plāksnītē sakrīt ar tīkla spriegumu.
• Izmantojiet vada spoli tikai notītā stāvoklī.
• Nedrīkst novērst personu, kas darbojas pie ierīces, uzmanību.
• levērojiet motora un zāga lentes griešanās virzienu.
• Nedrīkst demontēt vai padarīt nelietojamus ierīces drošības mehānismus.
• Nezāgējiet darba materiālus, kas ir pārāk mazi, lai tos droši noturētu rokā.
• Nekad netīriet škēpeles, skaidas vai iespiestas kok-snes dalīnas zāga lentes darbības laikā.
• Jāievēro attiecīgie nelaimes gadījumu novēršanas noteikumi un citi vispāratzītie drošības tehnikas noteikumi.
• levērojiet arodbiedrības brošūras (VBG 7).
• levērībai! Garus darba materiālus zāgēšanas procesa beigās nostipriniet, lai tie nenokristu (piem., izmantojiet preripošanas statīvu utt.).
• Zāga lentes aizsargierīcei (3) ierīces transportēšanas laikā jāatrodas apakšējā pozīcijā tuvu galdam.
• Aizsargpārsegus nedrīkst izmantot ierīces transportēšanai vai nelietpratīgai lietošanai.
• Nedrīkst izmantot deformētas vai bojātas zāga lentes.
  • Nomainiet nolietoto galda ieliktni.
• Nekad nesāciet lietot ieriī, ja zāga lentes aizsargājošās durvis vai atvienojošais aizsargmehānisms ir atvērts.
• levērojiet, ka zāga lentes izvēle un ātrums ir piemē-rots zāgējamajam materiālam.
• Nekad nesāciet zāga lentes tīrīšanu, pirms tas nav pilnīgi apstādinātā stāvoklī.
• Veicot taisnus zāgējumus maza izmēra darba materiāliem pret paralēlu atbalstu, jāizmanto bīdstienis.

• Rīkojoties ar zāga lenti un raupjiem materiāliem, lietojiet aizsargcimdus!

• Transportēšanas laikā zāga lentes aizsargierīcei jā-atrodas apakšējā pozīcijā un tuvu galdam.

• Veicot slīpos zāgējumus uz slīpi sasvērta zāggalda, paralēlais atbalsts jāizvieto zāggalda apakšējā daļā.
• Nekad neizmantojiet atvienojošos aizsargmehānis-mus pacelšanai vai transportēšanai.
• Uzmaniet, lai izmantotu un pareizi noregulētu zāga lentes aizsargmehānismus.
• levērojiet ar rokām drošības distanci līdz zāga lentei. Šauriem zāgējumiem lietojiet bīdstieni.
• Noregulējiet regulējamos aizsargmehānismus tādā veidā, lai tie būtu iespējami tuvu pie darba materiāla.
• Uzglabājiet bīdstieni tam paredzētajā turētājā pie ierīces, lai jūs to varētu sasniegt no jūsu normalās darba pozīcijas, un tas vienmēr būtu sagatavots lietošanai.
• Normālā darba pozīcijā operators atrodas ierīces priekšā.
• Neizmantojiet dzesēšanas škīdrumus. Ūdens vai citu dzesēšanas škīdrumu izmantošana var radīt elektrisko triecienu.
• Nelietojiet elektroinstrumentu ar atvērtu pārsegu, kas ľauj pieklūt lentzāga plātnei. Saskare ar kustīga-jām dalām var radīt miesas bojājumus.

6. Atlikušie riski

Elektroinstruments ir konstruēts atbilstoši tehniskās attīstības līmenim un atzītiem drošības tehnikas noteikumiem. Tomēr darba laikā var rasties daži atlikušie riski.

- Pirkstu un roku savainošanās risks, ko rada strādājoša zāga lente darba materiāla nelietpratīgas vadīšanas gadījumā. Savainošanās, ko rada izsviestā detaļa nelietpratīgas noturēšanas vai vadīšanas gadījumā, piemēram, darbs bez atbalsta.

- Veselības apdraudējums, ko rada koka putekļi vai koka skaidas. Noteikti lietojiet individuālos aizsardzības līdzekļus, piemēram, acu aizsargu. Izmanto-jiet nosūkšanas iekārtu!

- Savainojumi, ko rada bojāta zāga lente. Regulāri pārbaudiet zāga lentes veselumu.

- Pirkstu un roku savainošanās risks, nomainot zāga lenti. Valkājiet piemērotus darba cimdus.

- Savainošanās risks ierīces ieslēgšanas brīdī, ko rada palaižamā zāga lente.

- Apdraudējums, ko rada strāva, izmantojot nepienācīgus elektropieslēguma vadus.

- Veselības apdraudējums, ko rada strādājoša zāga lente garu matu un valīga apgērba gadījumā. Lietojiet individuālos aizsardzības līdzekļus, piemēram, matu tīklinu un cieši pieguļošu darba apgērbu.

- Turklāt neskatoties uz visiem veiktajiem piesardzības pasākumiem, var pastāvēt atlikušie riski, kas nav acīmredzami.

- Atlikušos riskus var minimizēt, ja kopā ievēro “Vispārējos drošības norādījumus” un “Noteikumiem atbilstošu lietošanu”, kā arī lietošanas instrukciju.

7. Tehniskie dati

Mainstrāvas motors	220 - 240 V ~,50 Hz
Jauda S1* 750W
Apgriezienu skaits tukšgaitā 1400 min	-1
Zāga lentes garums 2240 mm
Zāga lentes platums 6–15 mm
Zāga lentes ātrums I	360 m/min
Zāga lentes ātrums II	720 m/min
Zāgēšanas augstums	0 - 170 mm
Izvirzījums	305 mm
Galda izmēri	500 x 400 mm
Sasverams galds	no 0° līdz 45°
Darba materiāla maks. izmērs	600 x 600 x 170mm
Svars	59 kg

Paturētas tiesības veikt tehniskas izmainas!

*Darba režīms S1 (ilgstošas lietošanas režīms)

Darba materiāla augstumam jābūt vismaz 3 mm un platumam – vismaz 10 mm.

Trokšna un vibrācijas parametri bija noteikti atbilstoši standarta EN 62841 prasībām.

Skaņas spiediena līmenis L_pA	77,4 dB
Kļūda K_pA	3 dB
Skaņas jaudas līmenis, L_WA	90,4 dB
Kļūda K_WA	3 dB

Lietojiet ausu aizsargus.

Trokšņu iedarbība var izraisīt dzirdes zudumu. Vibrācijas kopējās vērtības (triju virzienu vektoru summa) noteiktas atbilstoši standarta EN 62841 prasībām.

Norādītā trokšņa emisijas vērtība ir mērīta saskaņā ar standartizētu pārbaudes metodi, un to var izmantot elektroinstrumenta salīdzināšanai ar citām ierīcēm.

Norādīto trokšņa emisijas vērtību var izmantot arī slodzes sākotnējai novērtēšanai.

BRĪDINĀJUMS

Trokšņu emisijas vērtības var atšķirties no norā-dītajām vērtībām elektroinstrumenta faktiskās lietošanas laikā atkarībā no elektroinstrumenta iz-mantošanas veida, it sevišķi, kāds darba materiāla veids tiek apstrādāts.

Ir nepieciešams noteikt drošības pasākumus operatora aizsardzībai, kas balstīti uz vibrāciju slodzes novērtējuma faktisko lietošanas apstākļu laikā (turklāt jāievēro visas darba cikla daļas, piem., laiki, kuros elektroinstruments ir izslēgts, un tādi, kad tas ir ieslēgts, bet darbojas bez slodzes).

8. Uzstādīšana un vadība

⚠️ levērībai!

Pirms lietošanas sākšanas noteikti pilnīgi samontējiet ražojumu!

- Atveriet iepakojumu un uzmanîgi iznemiet ierîci.

- Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).

- Pārbaudiet, vai piegādes komplekts ir pilnīgs.

- Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nay bojāti.

- Ja iespējams, uzglabājiet iepakojumu līdz garantijas termina beiqām.

⚠ IEVÊRÎBAI!

lerice un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisiniem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

Ierīce stabili jāuzstāda, t.i., pieskrūvējot to uz darbgal-da vai cieta paliktņa. Šim nolūkam ierīces kājā atrodas stiprināšanas caurumi.

• Zāggaldam jābūt pareizi uzstādītam.

- Pirms lietošanas sākšanas pareizi jāuzstāda visi pār-seqi un drošības mehānismi.

• Zāqa lentei jāspēj brīvi qriezties.

- levērojiet, lai jau apstrādātajā kokmateriālā nebūtu sveškermenu, piem., naglu vai skrūvju utt.

• Pirms ierīces ieslēgšanas vai izslēgšanas pārliecinieties, vai zāga lente ir pareizi uzmontēta un kustīgās dalas kustas brīvi.
• Pirms ierīces pievienošanas pārliecinieties, vai datu plāksnītē norādītā informācija sakrīt ar elektrotīkla parametriem.

Montāžas instruments

• 1 dakšatslēga, atslēgas izmērs 10/13

8.1 Statnes montāža (B + C + D att.)

Montāžas daļas:

• 4 statnes kājas (a)
- Apakšējie statnes spraišli: 2 x gari (b) + 2 x īsi (c)
- Augšējie statnes spraišli: 2 x gari (d) + 2 x īsi (e)
• 4 gumijas kājiņas (f), 4 paplāksnes M8, 4 uzgriežni M8

- Stiprinājuma daļas (24 stiprināšanas bultskrūves M8x16, 4 seštūrgalvas skrūves M8x45, 32 paplāksnes M8, 28 uzgriežni M8, 4 sprostgredzeni M8)

- 2 riteni ar riteną rumbu (g) (2 stiprināšanas bultskrūves M8x20, 2 paplāksnes M8, 2 sprostuzgriežni M8).

- Montāžas laikā visas skrūves mazliet pievelciet ar roku.

- Uzskrūvējiet 4 gumijas kājiņas uz statnes kājām.

- Piemontējiet pa vienam apakšējam statnes spraislim (b + c) pie statnes kājām (a), izmantojot 2 stiprināšanas bultskrūves M8x16, 2 paplāksnes un 2 uzgriežnus.

- Tad piemontējiet augšējos statnes spraišļus (d + e) pie statnes kājām (a), izmantojot attiecīgi 4 stiprināšanas bultskrūves M8x16, 4 paplāksnes un 4 uzgriežņus, kā parādīts C att.

- Piemontējiet abus riteņus ar riteņa rumbu (g), izman-tojot 2 stiprinājuma bultskrūves M8x20, 2 paplāksnes M8, 2 sprostuzgriežnus M8 (C + D att.).

- Nolieciet aiz ierīces kartonu un uzmanīgi sagāziet ierīci atpakal, līdz ierīce balstās uz korpusa.

- levietojiet iepriekš samontēto statni (C att.) zem lentzāga pamatplātnes, pieskrūvējiet ar roku, izmantojot 4 seštūrgalvas skrūves M8x45, 8 paplāksnes un 4 sprostgredzenus, kā arī 4 uzgriežnus.

- Novietojiet ierīci kopā ar statni uz līdzenas virsmas un pievelciet visas skrūves.

8.2 Darba virsmas montāža (E - J att.)

• levietojiet galda ieliktni (h) šim nolūkam paredzētajā padzilīnājumā zāggaldā (7) (E att.). (Nomainai demontējiet zāggaldu pretējā virzienā.)

• Izvadiet lentzāga plātni caur spraugu zāggaldā. Novietojiet darbagaldu uz galda kronšteina tā, lai fiksācijas skrūvi (i) varētu ievietot cauri turētājam (j) (F + G att.).

• Pieskrūvējiet darbagaldu ar spārnuzgriesni (k) (E + H att.).

• Pārbaudiet, vai zāga lente virzās brīvi un neskar galdu.
• Uzstādiet skrūvi M6x40 ar divām paplāksnēm un skrūvi uz galda. (I att.)
• Ar regulēšanas skrūvi (I) noregulējiet galdu taisnā lenkī pret zāga lenti. – Izmantojiet atbalsta lenki –
• Nofiksējiet regulēšanas skrūvi (l) un pievelciet spārnuzgriezni (k).
  • Novietojiet skalas rādītāju (m) uz 0.
• Lenka skalas (n) regulēšana: Atskrūvējiet skrūves (o) un pārbīdiet lenka skalu (n), līdz skalas rādītājs (m) rāda uz 0. Atkal nofiksēijiet skrūves.

8.3 Galda paplašinājuma montāža

$$ (K + L + M + N + O \text { att. }) $$

Izskrūvējiet no galda paplašinājuma (6) abas skrūves un paplāksnes (p). (K att.)

Uzbīdiet galda paplašinājumu (6) uz galda, kas uzstādīts uz ierīces. To darot, uzmaniet, lai iespīlēšanas svira (8) būtu atvērta (L + M att.).

Piebīdiet galda paplašinājumu pilnībā pie galda (N att.), lai abās pusēs nofiksētu abas skrūves (p). (O att.) Sekojiet, lai skrūves (p) tiktu iemontētas abās pusēs. Abas skrūves ir paredzētas galda paplašinājuma izvilkšanas ierobežojumam.

8.4 Paralēlā atbalsta montāža (P att.)

• Uzstādiet paralēlo atbalstu (5), uzliekot to aizmugurē un nofiksējot sprostsviru (q) virzienā uz leju.
• Demontāžas laikā pavelciet sprostsviru (q) uz augšu un nonemiet paralēlo atbalstu (5).
• Paralēlā atbalsta iespiešanas spēku var noregulēt ar aizmugurējo rievoto uzgriezni (r).

8.5 Zāgējuma platuma regulēšana (P + Q att.)

• Veicot koka detaļu garenzāgēšanu, jāizmanto paralēlais atbalsts (5).
• Uzlieciet paralēlo atbalstu (5) uz vadsliedes (v) zāga plātnes labaiā vai kreisaiā pusē.
• Uz paralēlā atbalsta (5) vadsliedes atrodas 2 skalas (s/t), kuras parāda atstatumu starp atbalstsliedi un zāga plātni.
• lestatiet paralēlo atbalstu (5) atbilstoši vajadzīgajam lielumam kontrollodziņā (u) un nofiksējiet ar paralēlā atbalsta sprostsviru (q) (P att.).

8.6 Galda paplašinājuma izmantošana (R - T att.)

• Īpaši platiem darba materiāliem vienmēr vajadzētu lietot galda paplašinājumu (6).
• Atbrīvojiet sprostsviru (8) un izvelciet galda paplašinājumu tiktāl, lai zāgējamais darba materiāls varētu tam piekļauties nesagāžoties. (T att.)

8.7 Zāga lentes maiņa (U + V att.)

levērībai! Atvienojiet tīkla kontaktspraudni!

• Nonemiet paralēlo atbalstu un galda paplašinājumu pretējā virzienā. (K - P att.)
• Atveriet zāga lentes aizsargu augšā un apakšā.
• Ar spriegošanas skrūvi (11) atbrīvojiet zāga lenti (U att.) un nonemiet.
  • Uzlieciet jaunu zāga lenti.

Sānu korekcija (U att.)

• Zāga lentei jāvirzās apmēram pa vidu uz lentes riteniem.
• Ar roku grieziet augšējo lentes riteni zāgēšanas virzienā un ar rokturi (w) veiciet sānu korekciju.

levērībai! Pēc vairākiem apgriezieniem zāga lentei jāvirzās pa vidu lentes ritenim. Vizuālā apskate!

• Ar roku grieziet lentes riteni zāgēšanas virzienā un vienlaikus ar spriegošanas skrūvi (11) veiciet galīgo spriegošanu. Spriegojums ir atkarīgs no zāga lentes platuma. Platās zāga lentes jānospriego spēcīgāk, nekā šaurās.
• Pēc veiktas regulēšanas pieskrūvējiet pretuzgriezni (x). Aizveriet aizsargvāku.
• leveribai! Pārāk liels nospriegojums rada priekšlai-cīgu lūzumu!
• Uzstādiet galda paplašinājumu pretējā virzienā. (K - O att.)
• Pēc darba pabeigšanas vienmēr atspriegojiet zāga lenti! Šim nolūkam palaidiet valīgāk spriegošanas skrūvi (11).

8.8 Apgriezienu skaita regulēšana (V + W + X att.)

• Atveriet apakšējo aizsargpārsegu.
• Ar spriegošanas skrūvi (12) atbrīvojiet siksnu.
• Novietojiet siksnu vajadzīgajā pozīcijā (S1 vai S2).
• Atjaunojiet siksnas spriegojumu ar spriegošanas skrūvi (12).
• Aizveriet apakšējo aizsargpārsegu.

Apgriezienu skaita diapazons:

- Apgriezienu skaita 1. pakāpe 360 m/min.

- Cietas koksnes, cietai koksnei līdzīgu materiālu apstrādei un precīziem zāgējumiem.

- Apgriezienu skaita 2. pakāpe 720 m/min.

- Mīkstas koksnes apstrādei un mazāk precīziem zāgējumiem.

8.9 Zāga lentes vadīkla (Y att.)

Atskrūvējot stāvokļa fiksēšanas pogu (13), varat nore- gulēt zāga lentes vadīklu.

Augšējo zāga lentes vadīklu varat noregulēt darba materiāla augstumā 0 - 175 mm.

lespējami mazs attālums līdz darba materiālam nodrošina optimālu lentes vadīšanu un drošu darbu!

Pretspiediena balsti (Z + AA att.)

Pretspiediena balsti (y) uzņem darba materiāla padeves spiedienu. Noregulējiet augšējo un apakšējo pretspiediena balstu tā, lai tas mazliet pievirzītos pie zāga lentes aizmugures. Pievelciet skrūves (aa) kārtīgi. Distancei vajadzētu būt apm. 0,5 mm.

Augšējie vadveltnīši. (Z att.)

Noregulējiet augšējos vadveltnīšus (z) atbilstoši attiecīgajam zāga lentes platumam. Vadveltnīšu priekšējās malas drīkst sniegties līdz maksimāli zāga lentes zobu pamatam. Ja vadveltnīši mazliet pieskaras zāga lentei, pievelciet skrūves (aa).

Apakšējās vadošās rēdzes (AA att.)

Noregulējiet apakšējās vadošās rēdzes (ab) atbilstoši attiecīgajam zāga lentes platumam. Vadošo rēdžu priekšējās malas drīkst sniegties līdz maksimāli zāga lentes zobu pamatam. Ja vadošās rēdzes mazliet pieskaras zāga lentei, pievelciet regulēšanas skrūves (ac)

Zāga lente nedrīkst iestrēgt!

Bīdstieņa uzglabāšana (AB att.)

Lai bīdstienis (ae) vienmēr atrastos aizsniedzamā tuvu-mā, piekariet to šim nolūkam paredzētajā ietaisē (ad) lentes zāga kreisajā pusē augšā.

8.10 Škērszāgēšanas šablons (14) (papildaprīko-jums) (AC att.)

• lebīdiet škērsatbalstu (aj) zāggalda gropē (af).
• Palaidiet valīgāk skrūvi ar roksviru (ag).
• Grieziet škērsatbalstu (aj), līdz ir noregulēts vajadzī-gais lenķis. Škērsatbalsta bultiņa parāda noregulēto lenki.
• Pievelciet skrūvi ar roksviru (ag).
• Atbalstsliedi (ai) var pārbīdīt gar škērsatbalstu (aj). Šim nolūkam atskrūvējiet uzvelmēto skrūvi (ah) un bīdiet atbalstsliedi (ai) vajadzīgajā pozīcijā. Pievelciet uzvelmēto skrūvi (ah).

- levērībai! Nebīdiet atbalstsliedi (ai) pārāk tālu zāga plātnes virzienā.

8.11 leslēgšana, izslēgšana (A att.)

- Nospiežot zało pogu "I" (10), var ieslēgt zāgi. Pirms zāgēšanas sākšanas nogaidiet, līdz zāga plātne ir sasniegusi savu maksimālo apgriezienu skaitu.

- Lai zāgi atkal izslēgtu, jānospiež sarkanā poga "0" (10).

levērībai!

Veicot darbus pie ierīces, jābūt uzstādītiem visiem aiz-sargmehānismiem un pārsegiem. Augšējais un apak-šējais lentes ritenis ir apšūts ar nekustīgi piestiprinātu aizsargu un kustīgu korpusa vāku. Atverot korpusa vāku, ierīce tiek izslēgta. leslēgšana ir iespējama tikai ar aizvērtu vāku.

9. Transportēšana

Uzmanību! Transportēšanas laikā ievērojiet ierīces svaru un piesaistiet kā palīgu vismaz vēl vienu personu!

Pārvietošana. Nostājieties pie riteniem. Velciet ierīces augšdaļu pret sevi, līdz ierīce ir nostādīta uz abiem riteniem un to var pārvietot. Turiet ierīci aiz statnes (9).

levērībai! levērojiet ierīces augstu izvietoto smaguma centru.

levērībai! Nekad neizmantojiet pacelšanai vai transportēšanai atvienojošos aizsargmehānismus.

10. Norādes darbam

Turpmākie ieteikumi ir piemēri lentzāgu drošai lietošanai.

Turpmākie drošie darba veidi ir uzskatāmi par ieguldījumu drošībā, taču tos nav iespējams lietot katrai izmantošanai piemērotā, pilnīgā vai vispusīgā veidā. Jūs nevarat apieties ar visiem iespējamiem, bīstamiem stāvokļiem, un tie ir rūpīgi jāinterpretē.

- Veicot darbus slēgtās telpās, pievienojiet ierīci pie nosūkšanas iekārtas.

- Ja ir pārtraukta ierīces darbība, piem., darba beigas, atspriegojiet zāga lenti. Piestipriniet uz ierīces atbilstošu norādījumu par zāga lentes nospriegošanu nākamajam lietotājam.

- Zāga lentes, kuras nelieto, salieciet kopā un droši uzglabājiet sausā vietā. Pirms lietošanas pārbaudiet, vai nav bojājumu (zobi, plaisas). Neizmantojiet bojātas zāga lentes!

- Rīkojoties ar zāga lentēm, lietojiet piemērotus cim-dus.

- Pirms darba sākuma visiem aizsargmehānismiem un drošības mehānismiem jābūt droši uzstādītiem uz ierīces.

- Nekad netīriet zāga lenti vai zāga lentes vadīklu ar rokā turamu suku vai skrāpi, kad darbojas zāga lente. Ar svekiem noklātas zāga lentes apdraud darba drošību, un tās regulāri jātīra.

- Jūsu personīgai aizsardzībai darba laikā lietojiet aiz-sargbrilles un ausu aizsargus. Garu matu gadījumā lietojiet matu sietinu. Uzritiniet valīgas piedurknes virs elkoņiem.

- Darba laikā zāga lentes vadīklu vienmēr pielieciet cik tuvu vien iespējams pie darba materiāla.

- Nodrošiniet ierīces darba un apkārtējās vides zonā pietiekamus apgaismojuma apstāklus.

- Taisniem zāgējumiem vienmēr lietojiet garenisko atbalstu, lai novērstu darba materiāla sagāšanos vai noslīdēšanu.

- Apstrādājot šaurus darba materiālus ar rokas padevi, izmantojiet bīdstieni.

- Slīpiem zāgējumiem novietojiet zāggaldu atbilstošā pozīcijā un vadiet darba materiālu gar garenisko atbalstu.

- Lai zāgētu “bezdelīgas astes” formas gropes un izvirzījumus vai kīlus, pagrieziet zāggaldu attiecīgi plusa un mīnusa pozīcijā. leverojiet drošu darba materiāla vadīšanu.

- Veicot lokveida un neregulārus zāgējumus, bīdiet darba materiālu vienmērīgi ar abām rokām un sakļautiem pirkstiem uz priekšu. Noturiet darba materiālu ar rokām drošā zonā.

- Lokveida, neregulāru zāgējumu atkārtotai izpildei izmantojiet palīgšablonu.

- Zāgējot apalkokus, nostipriniet darba materiālu pret griešanos.

- Drošam darbam, veicot škērsos zāgējumus, izmantojiet speciālos piederumus – škērszāgēšanas šablons.

10.1 Garenisko zāgējumu izpilde (AD att.)

Turklāt darba materiāls tiek pārzāgēts tā garenvirzienā.

- Noregulējiet paralēlo atbalstu (5) zāga lentes labajā un kreisajā pusē atbilstoši izvēlētajam platumam.

- Nolaidiet uz darba materiāla lentzāga vadotni (4). (Skatiet 8.9. punktu)

- leslēdziet zāgi.

- Vienu darba materiāla malu ar labo roku spiediet pret paralēlo atbalstu (5), kamēr plakanā puse novietojas uz zāggalda (7).

- Ar vienmērīgu padevi bīdiet darba materiālu gar paralēlo atbalstu (5) zāga lentes virzienā.

• Svarīgi! Gari darba materiāli zāgēšanas procesa beigās jānodrošina pret apgāšanos (piem., izman-tojiet pretripošanas statīvu u. tml.).
• levērībai! Apstrādājot šaurus darba materiālus, noteikti jāizmanto bīdstienis.
• Bīdstienis (ae) vienmēr jāglabā pa rokai uz tam pa-redzētā āka (ad) zāga sānos. (AB att.)

10.2 Slipo zāgējumu izpilde (J + AE att.)

• Lai slīpos zāgējumus varētu izpildīt paralēli zāga lentei, zāggaldu (7) ir iespējams sasvērt uz priekšu no 0° līdz 45° lenkī.
• Palaidiet valīgāk fiksācijas sviru (k).
• Sasveriet zāggaldu (7) uz priekšu, līdz uz grādu skalas (o) ir iestatīts vajadzīgais lenkis.
• Pievelciet fiksācijas sviru (k).
• leverībai! Sasvērta zāggalda (7) gadījumā paralē-lais atbalsts (5) jāpiestiprina darba virzienā pa labi no zāga lentes lejup vērstajā pusē (ciktāl to atļauj darba materiāla platums), lai nodrošinātu darba materiālu pret noslīdēšanu.
• Veiciet zāgējumu, kā aprakstīts 10.1. punktā.

10.3 Zāgēšana ar brīvu roku (AF att.)

Svarīga lentzāga iezīme ir spēja izzāgēt nevainojamus izliekumus un rādiusus.

• Nolaidiet uz darba materiāla zāga lentes vadotni (4). (Skatiet 8.9. punktu)
• leslēdziet zāgi.
• Cieši piespiediet darba materiālu pie zāggalda (7) un lēnām bīdiet zāga lentes virzienā.
• Veicot brīvrokas zāgējumu, jums vajadzētu darboties ar mazāku padeves ātrumu, lai zāga lente varētu sekot vajadzīgajai līnijai.
• Daudzos gadījumos ir noderīgi līknes un stūrus rupji izzāgēt aptuveni 6 mm attālumā no līnijas.
• Ja jāzāgē līknes, kas ir pārāk šauras izmantotajai zāga lentei, jāiezāgē palīgzāgējumi līdz līknes priekšpusei tā, lai tie atkristu kā skaidas, izzāgējot galīgo rādiusu.

10.4 Zāgējumu izpilde ar škērszāgēšanas šablonu (AG + AC att.) (papildaprīkojums)

• Noregulējiet škērszāgēšanas šablonu (14) vajadzī-gajā leŋkī (skatiet 8.10. punktu).
• Veiciet zāgējumu, kā aprakstīts 10.1. punktā.

11. Tīrīšana un apkope

⚠ Brīdinājums! Pirms jebkādiem regulēšanas, tehniskās uzturēšanas vai remonta darbiem atvienojiet tikla kontaktspraudni!

Vispārējie apkopes pasākumi

Laiku pa laikam ar salveti noslaukiet skaidas un puteklus no ierīces. Lai pagarināta instrumenta darbmūžu, reizi mēnesī iee||ojiet rotējošās detaļas. Neel||ojiet motoru. Plastmasas tīrīšanai nelietojiet kodīgus līdzekļus.

Tirišana

Uzturiet aizsargmehānismus, gaisa spraugas un motora korpusu tīru no putekliem un netīrumiem, cik vien tas ir iespējams. Noberziet ierīci ar tīru drānu vai izpūtiet to ar zema spiediena saspiesto gaisu.

lesakām ierīci tīrīt uzreiz pēc katras lietošanas reizes. Regulāri tīriet ierīci ar mitru drānu un mazliet ziepju pastas. Neizmantojiet tīrīšanas līdzekļus vai šķīdinātājus; tie varētu bojāt ierīces plastmasas daļas. Uzmaniet, lai ūdens nevarētu iekļūt ierīces iekšienē. Ūdens iekļūšana elektroierīcē palielina elektriskā trieciena risku.

Apkope

Ierīces iekšpusē neatrodas daļas, kam būtu nepieciešama apkope.

Servisa informācija

Jāievēro, ka šim ražojumam šādas daļas ir pakļautas lietošanas vai dabiskajam nodilumam, vai šādas daļas ir nepieciešamas kā patērējamie materiāli. Nodilstošās detaļas*: Ogles sukas, zāga plātne, galda ieliktņi; kīlsiksna

* nav obligāti iekļauts piegādes komplektā!

Rezerves daļas un piederumus varat saņemt mūsu servisa centrā. Šim nolūkam noskenējiet titullapā esošo kvadrātkodu.

12. Glabāšana

Glabājiet ierīci un tās piederumus tumšā, sausā un nesalstošā, kā arī bērniem nepieejamā vietā.

leteicamā glabāšanas temperatūra ir 5-30°C.

Glabājiet elektroinstrumentu originālajā iepakojumā. Nosedziet elektroinstrumentu, lai to aizsargātu pret pu- tekliem vai mitrumu.

Uzglabājiet lietošanas instrukciju pie elektroinstrumenta.

13. Pieslēgšana elektrotīklam

Uzstādītais elektromotors ir pievienots darbam gatavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem.

Klienta tikla pieslēgumam un izmantotajam pagarinātāja vadam jāatbilst šiem noteikumiem.

Svarīgas norādes

Motora pārslodzes gadījumā tas patstāvīgi izslēdzas. Pēc atdzišanas (laiks var būt atšķirīgs) motoru var atkārtoti ieslēgt.

Bojāts elektriskais pieslēguma vads

Elektriskajiem pieslēguma vadiem bieži rodas izolācijas bojājumi.

To iemesli var būt šādi:

• saspiedumi, ja pieslēguma vadus izvieto logu vai durvju ailās;
• locijuma vietas pieslēguma vada nepareizas nostiprināšanas vai izvietošanas dēļ;
  • griezuma vietas pieslēguma vadā, pārbraucot tam pāri;
• izolācijas bojājumi, izraujot no sienas kontaktligzdas;
• plaisas izolācijas novecošanas dēl.

Šādus bojātus elektropieslēguma vadus nedrīkst izman- tot, un izolācijas bojājumu dēļ tie ir bīstami dzīvībai.

Regulāri pārbaudiet, vai pieslēguma vadiem nav bojā-jumu. levērojiet, lai pārbaudes laikā pieslēguma vads nebūtu pievienots elektrotīklam.

Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem. Izmantojiet tikai savienošanas vadus ar markējumu H05VV-F.

Tipa markejuma uzdrukatais teksts uz piesleguma kabela ir obligats.

Mainstrāvas motors

• Tīkla spriegumam jābūt 220-240 V\~.
- Līdz 25 m gariem pagarinātāja vadiem jābūt ar 1,5 kvadrātmilimetru škērsgriezumu.

Elektriskā aprīkojuma pieslēgumus un labošanas darbus drīkst veikt tikai kvalificēts elektrikis.

Jautājumu gadījumā norādiet šādus datus:

• motora strāvas veids;
• ierīces datu plāksnītē norādītie dati;
  • motora datu plāksnītē norādītie dati.

Pievienošanas veids Y

Ja ir nepieciešama tīkla pieslēguma vada nomaiņa, tad tā jāizpilda ražotājam vai tā pārstāvim, lai nepieļautu drošības apdraudējumus.

14. Utilizacija un otrreizëja izmantošana

Norādes par iepakojumu

Iepakojuma materiāli ir pārstrādā- jami. Utilizējiet iepakojumus at- bilstoši apkārtējās vides prasībām.

Norādes par Vācijas elektrisko un elektronisko iekārtu likumu (ElektroG)

Nolietotās elektriskās un elektroniskās iekārtas nedrīkst izmest sadzīves atkritumos, bet gan tās jānodod škirošanas vai utilizācijas punktā!

• Nolietotās baterijas vai akumulatori, kas nav nekus-tīgi iebūvēti nolietotajās iekārtās, pirms nodošanas jāizņem bez sagraušanas! To utilizāciju regulē Vāci-jas likums par baterijām.
• Elektrisko un elektronisko iekārtu īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā.
• Gala lietotājs patstāvīgi ir atbildīgs par savu personī-go datu dzēšanu no utilizējamajās nolietotās iekārtas!

- Nosvītrotā atkritumu konteinera simbols nozīmē, ka elektriskās un elektroniskās iekārtas nedrīkst utilizēt sadzīves atkritumos.

- Nolietotās elektriskās un elektroniskās iekārtas var nodot bez maksas šādās vietās:

• Publiski-tiesiskās utilizācijas vai savākšanas vietas (piem., komunālie būvlaukumi).
• Elektroiekārtu pārdošanas vietas (stacionāri un tiešsaistē), ja tirdzniecības uzņēmumiem ir uzlikts par pienākumu veikt pieņemšanu atpakal, vai tie sniedz šādu pakalpojumu brīvprātīgi.

- Līdz trim nolietotām elektroiekārtām atbilstoši katram iekārtas veidam, kuru malas garums ir maksimāli 25 centimetri, varat bez jaunas iekārtas iepriekšējas iegādes no ražotāja bez maksas nodot pie ražotāja vai kādā citā pilnvarotā savākšanas vietā jūsu tuvumā.

- Citas ražotāja un izplatītāja papildu pienemšanas atpakal, prasības uzzināsiet attiecīgajā klientu servisā.

- Ja ražotājs veic jaunas elektroiekārtas piegādi privātai mājsaimniecībai, tas var ierosināt nolietotās elektroiekārtas bezmaksas savākšanu pēc gala lietotāja pieprasījuma. Šim nolūkam sazinieties ar ražotāja klientu servisu.

- Šie apgalvojumi attiecas tikai uz ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībvalstīs, un kas ir pakļautas Eiropas Direktīvas 2012/19/ES prasībām. Valstīs, kas nav Eiropas Savienības dalībvalstis, var būt spēkā no šīm atšķirīgas prasības attiecībā uz nolietoto elektrisko un elektronisko iekārtu utilizāciju.

1. Traucējumu novēršana

Motors nedarbojas	Bojāts motors, vads vai spraudnis, sadeguši drošinātāji	Uzticiet ierīci pārbaudīt speciālistam. Nekad nelabojiet motoru paši. Bīstami! Pārbaudiet vai, ja nepieciešams, nomainiet drošinātājus
	Atvērts korpusa vāks (galaslēdzis)	Precīzi aizveriet korpusa vāku
Motors iedarbinās lēni un nesasniedz darba ātrumu	Spriegums pārāk zems, bojāti tinumi, sadedzis kondensators	Uzticiet spriegumu pārbaudīt elektrotīklu darbiniekam. Uzticiet motoru pārbaudīt speciālistam. Uzticiet kondensatoru nomainīt speciālistam

Motors ir pārāk skaļš Bojāti tinumi, bojāts motors Uzticiet motoru pārbaudīt speciālistam

Motors nesasniedz pilnu jaudu	Pārslogotas strāvas kēdes elektrotīkla sistēmā (lampas, citi motori u.c.)	Neizmantojiet citas ierīces vai motorus tajā pašā strāvas kēdē
Motors viegli pārkarst	Motora pārslodze, motora nepietiekama dzesēšana	Novērsiet motora pārslodzi zāgējot, notīriet puteklus no motora, lai būtu nodrošināta motora optimāla dzesēšana
Zāgējums ir raupjš vai viļnains	Neasa zāga plātne, zobu forma nav piemērota materiāla biezumam	Uzasiniet zāga plātni vai uzstādiet piemērotu zāga plātni
Detaļa izplīst vai sašķeļas	Pārāk liels zāgēšanas spiediens vai zāga plātne nav piemērota darbam	levietojiet piemērotu zāga plātni
Zāga lente novirzās	Slikti noregulēta vadīkla	Noregulējiet zāga lentes vadīklu saskaņā ar lietošanas instrukciju
	Nepareiza zāga lente Izvēlieties zāga lenti saskaņā ar lietošanas instrukciju
Koksnes apdeguma vietas darba laikā	Neasa zāga lente Nomainiet zāga lenti
	Nepareiza zāga lente Izvēlieties zāga lenti saskaņā ar lietošanas instrukciju
	Neasa zāga lente Nomainiet zāga lenti
Zāga lente iestrēgst darba laikā	Zāga lente aplipusi ar sveķiem Notīriet zāga lenti
	Slikti noregulēta vadīkla	Noregulējiet zāga lentes vadīklu saskaņā ar lietošanas instrukciju

Acīmredzami defekti ir jāpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atlīdzību par šādiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru rezerves daļu, kas iespējams kluvusi nelietojama bojātu materiālu vai ražošanas defektu dēļ šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garantējam tikai gadījumā, ja mums ir garantija no saviem piegādātājiem. Jauno detalu uzstādīšanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atlīdzināšanu netiek izskatītas.

Garantija LT
