| Termék típusa | Szalagfűrész |
| Márka | Scheppach |
| Modell | HBS400 |
| Kategória | Fűrész |
| Teljesítmény (S1) | 750 W |
| Feszültség / Frekvencia | 220-240 V~, 50 Hz |
| Vágási sebesség (2 fokozat) | 360 m/perc (1. fokozat), 720 m/perc (2. fokozat) |
| Szalag hossza | 2240 mm |
| Szalag szélessége | 6-15 mm |
| Max. vágási magasság | 170 mm |
| Vágási szélesség | 305 mm |
| Asztal méretei | 500 x 400 mm |
| Asztal dőlésszöge | 0° - 45° |
| Nettó tömeg | 59 kg |
| Hangnyomásszint LpA | 77,4 dB (bizonytalanság 3 dB) |
| Hangteljesítményszint LWA | 90,4 dB (bizonytalanság 3 dB) |
| Fő funkciók | Hosszanti, keresztirányú, ferde, szabad kézi vágások; párhuzamos és keresztvezetés; dönthető asztal |
| Biztonság | Szalagvédő berendezés, újraindításgátló biztonsági kapcsoló, védőburkolatok, vészkapcsoló |
| Karbantartás és tisztítás | Nedves tisztítás oldószerek nélkül, forgó alkatrészek havi olajozása, kopó alkatrészek cseréje |
| Alkatrészek és javíthatóság | Kopó alkatrészek: szénkefék, fűrészlapok, asztalbetétek, ékszíjak. Javítás hivatalos szakember által. |
Gyakran ismételt kérdések - HBS400 SCHEPPACH
Felhasználói kérdések a következőről HBS400 SCHEPPACH
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fűrész PDF formátumban ingyenesen! Találja meg kézikönyvét HBS400 - SCHEPPACH és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. HBS400 márka SCHEPPACH.
HASZNÁLATI ÚTMUTATÓ HBS400 SCHEPPACH
A terméken található szimbólumok magyarázata
A kézikönyvben használt szimbólumok arra szolgálnak, hogy felhívják a figyelmet a lehetséges kockázatokra. A biztonsági szimbólumokat, valamint az ezeket kísérő magyarázatokat pontosan értelmezni kell. Maguk a figyelmeztetések nem hárítják el a kockázatokat, és nem helyettesítik a balesetek megelőzése érdekében hozott megfelelő intézkedéseket.
 | Figyelmeztetés! Be nem tartása esetén életveszély, sérülésveszély vagy a szerszám károsodásának veszélye fordulhat elő! |
 | Üzembe helyezés előtt olvassa el és vegye figyelembe a kezelési útmutatót és a biztonsági utasításokat! |
 | Viseljen védőszemüveget! |
 | Viseljen hallásvédőt! |
 | Porképződés esetén viseljen megfelelő légzésvédőt! |
 | Figyelem! Sérülésveszély! Ne nyúljon a mozgó fűrészlaphoz! |
 | Viseljen védőkesztyűt. |
 | Figyelem! Szerelés, tisztítás, átépítés, karbantartás, tárolás és szállítás előtt a készüléket ki kell kapcsolni és le kell választani az áramellátásról. |
 | Fűrészszalag iránya |
 | A termék megfelel a hatályos európai irányelveknek. |
 | A termék megfelel a vonatkozó szerbiai irányelveknek. |
Tartalomjegyzék: Oldal:
- Bevezetés 136
- A termék leírása (A -AC ábra) 136
- Szállított elemek 136
- Rendeltetésszerű használat.... 136
- Általános biztonsági utasítások.... 137
- Fennmaradó kockázatok 140
- Müszaki adatok....140
- Felépítés és kezelés 141
- Szállítás 143
- Munkavégzési utasítások 143
- Tisztítás és karbantartás 145
- Tárolás 145
- Elektromos csatlakozás.... 145
- Ártalmatlanítás és újrahasznosítás 146
- Hibaelhárítás.... 147
- Megfelelőségi nyilatkozat 357

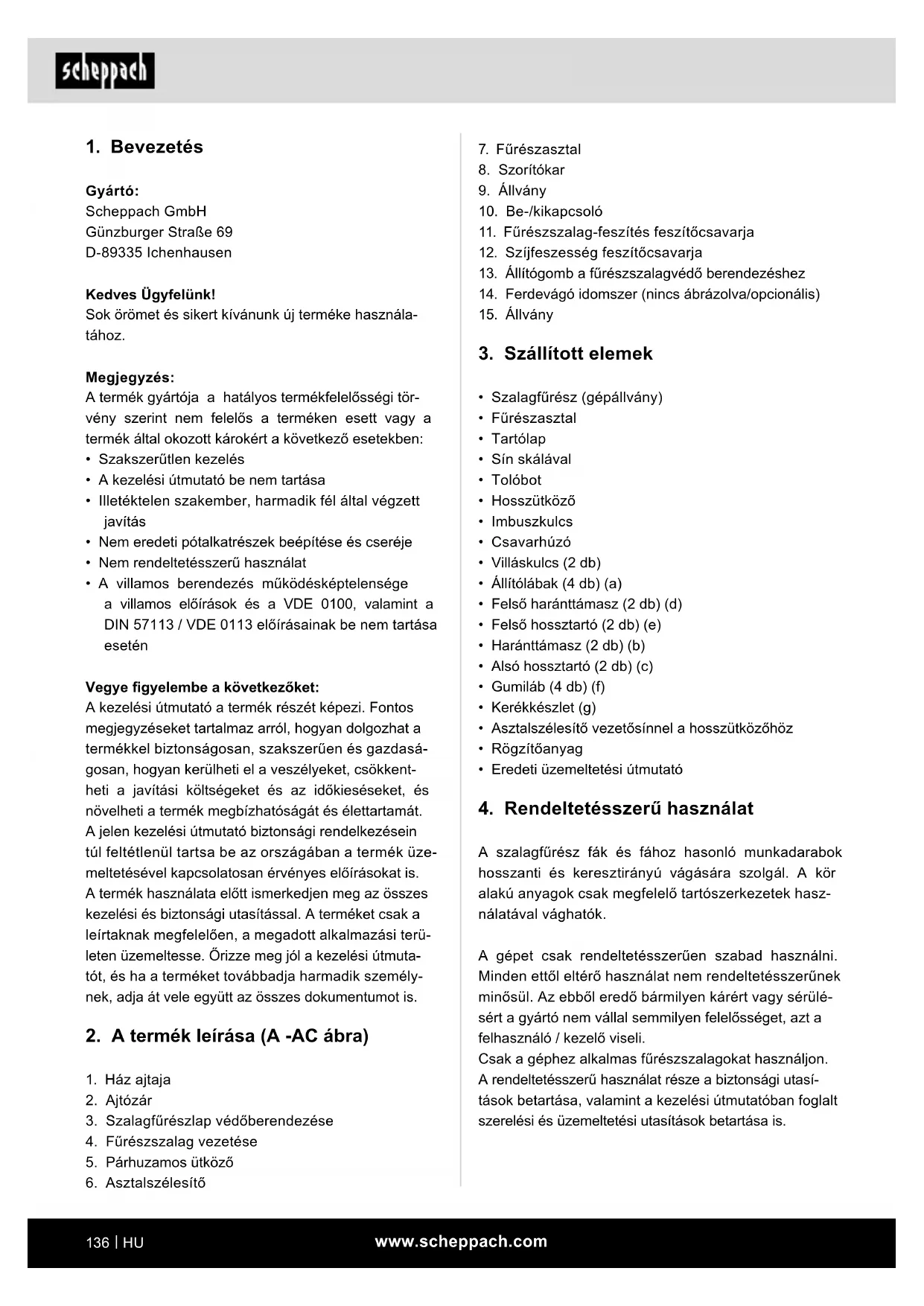

1. Bevezetés
Gyártó:
Scheppach GmbH
Sok örömet és sikert kívánunk új terméke használatához.
Megjegyzés:
A termék gyártója a hatályos termékfelelősségi törvény szerint nem felelős a terméken esett vagy a termék által okozott károkért a következő esetekben:
- Szakszerűtlen kezelés
• A kezelési útmutató be nem tartása - Illetéktelen szakember, harmadik fél által végzett javítás
- Nem eredeti pótalkatrészek beépítése és cseréje
• Nem rendeltetésszerű használat - A villamos berendezés működésképtelensége a villamos előírások és a VDE 0100, valamint a DIN 57113 / VDE 0113 előírásainak be nem tartása esetén
Vegye figyelembe a következőket:
A kezelési útmutató a termék részét képezi. Fontos megjegyzéseket tartalmaz arról, hogyan dolgozhat a termékkel biztonságosan, szakszerűen és gazdaságosan, hogyan kerülheti el a veszélyeket, csökkentheti a javítási költségeket és az időkieséseket, és növelheti a termék megbízhatóságát és élettartamát. A jelen kezelési útmutató biztonsági rendelkezésein túl feltétlenül tartsa be az országában a termék üzemeltetésével kapcsolatosan érvényes előírásokat is. A termék használata előtt ismerkedjen meg az összes kezelési és biztonsági utasítással. A terméket csak a leírtaknak megfelelően, a megadott alkalmazási területen üzemeltesse. Órizze meg jól a kezelési útmutató, és ha a terméket továbbadja harmadik személynek, adja át vele együtt az összes dokumentumot is.
2. A termék leírása (A -AC ábra)
- Ház ajtaja
- Ajtózár
- Szalagfürészlap védöberendezése
- Fürészszalag vezetése
- Párhuzamos ütköző
-
Asztalszélesítő
-
Fürészasztal
- Szorítókar
- Állvány
- Be-/kikapcsoló
- Fürészszalag-feszítés feszítőcsavarja
- Szíjfeszesség feszítőcsavarja
- Állítógomb a fűrészszalagvédő berendezéshez
- Ferdevágó idomszer (nincs ábrázolva/opcionális)
- Állvány
3. Szállított elemek
• Szalagfürész (gépállvány)
- Fürészasztal
- Tartólap
- Sín skálával
- Tolóbot
- Hosszütköző
- Imbuszkulcs
- Csavarhúzó
• Villáskulcs (2 db)
- Állítólábak (4 db) (a)
• Felső haránttámasz (2 db) (d)
• Felső hossztartó (2 db) (e)
• Haránttámasz (2 db) (b)
• Alsó hossztartó (2 db) (c)
• Gumiláb (4 db) (f)
- Kerékkészlet (g)
• Rögzítőanyag
• Eredeti üzemeltetési útmutató
- Asztalszélesítő vezetősínnel a hosszütközöhöz
4. Rendeltetésszerű használat
A szalagfürész fák és fához hasonló munkadarabok hosszanti és keresztirányú vágására szolgál. A kör alakú anyagok csak megfelelő tartószerkezetek használatával vághatók.
A gépet csak rendeltetésszerűen szabad használni. Minden ettől eltérő használat nem rendeltetésszerűnek minősül. Az ebből eredő bármilyen kárért vagy sérülésért a gyártó nem vállal semmilyen felelősséget, azt a felhasználó / kezelő viseli.
Csak a géphez alkalmas fürészszalagokat használjon.
A rendeltetésszerű használat része a biztonsági utasítások betartása, valamint a kezelési útmutatóban foglalt szerelési és üzemeltetési utasítások betartása is.
A gépet kezelő és karbantartó személyeknek ismerniük kell ezeket, és tájékozottnak kell lenniük a lehetséges veszélyekről.
Ha a gépen változtatást hajt végre, az ebből eredő ká- rokért a gyártó nem vállal felelősséget.
Bizonyos fennmaradó kockázati tényezők a rendelte- tésszerű használat ellenére sem küszöbölhetők ki tel- jesen. A gép szerkezete és felépítése miatt a követke- zök fordulhatnak elő:
- Halláskárosodás, ha nem használja a szükséges hallásvédőt.
- Zárt helyiségekben számolni kell a fapor egészségkárosító kibocsátásával.
- Balesetveszély, ha kezével a szerszám fedetlen vágási területére nyúl.
- Sérülésveszély a szerszámcserénél (vágásveszély).
- A munkadarabok vagy munkadarabrészek elsodrása által okozott veszély.
- Ujjak zúzódása.
• Visszacsapás általi veszély. - A munkadarab billenése, ha nem elégséges méretű a munkadarab lehelyezési felülete.
• A vágószerszám érintése. - Ágdarabok és munkadarabrészek kisodrása.
Kérjük, vegye figyelembe, hogy készülékeinket rendeltetésük szerint nem professzionális, hivatásszerű vagy ipari használatra tervezték. A készülékre semmilyen garanciát nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint ezekkel egyenértékű tevékenységekhez használja.
5. Általános biztonsági utasítások
Az elektromos szerszámokra vonatkozó általános biztonsági utasítások
⚠ FIGYELMEZTETÉS: Olvassa el az összes biztonsági utasítást, egyéb utasítást, ábrát és műszaki adatot, melyet az elektromos szerszámhoz mellékeltek.
A következő útmutatások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérüléseket okozhat.
Az összes biztonsági utasítást és útmutatót őrizze meg későbbi használat céljából.
A biztonsági utasításokban használt „elektromos szerszám” fogalom a hálózatról üzemeltetett elektromos szerszámokra (hálózati vezetékkel), illetve az akkumulátorról üzemeltetett elektromos szerszámokra (hálózati vezeték nélkül) vonatkozik.
- A munkahely biztonsága
a) Gondoskodjon a munkahely tisztaságáról és megfelelő megvilágításáról. A rendetlenség, illetve a megvilágítatlan munkaterületek balesetekhez vezethetnek.
b) Ne dolgozzon az elektromos szerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok találhatók. Az elektromos szerszámok szikráznak, és a szikrák meggyújthatják a port és a gözőket.
c) Az elektromos szerszám használata során tartsa távol a gyermekeket és más személyeket. A figyelem elterelése miatt elveszítheti uralmát az elektromos szerszám felett.
- Elektromos biztonság
a) Az elektromos szerszám csatlakozódugója illeszkedjen a csatlakozóaljzatba. A dugós csatlakozót semmilyen módon nem szabad módosítani. A védőföldeléssel ellátott elektromos szerszámokkal együtt ne használjon adapteres csatlakozót. A változatlan dugós csatlakozók és a hozzájuk illő csatlakozóaljzatok csökkentik az áramütés kockázatát.
b) Kerülje el a teste földelt felületekkel, például csövekkel, fűtésekkel, tűzhelyekkel és hűtőszekrényekkel való érintkezését. Megnő az áramütés kockázata, ha a teste földelve van.
c) Tartsa esőtől és nedvességtől távol az elektromos szerszámokat. Az elektromos szerszámba hatoló víz növeli az áramütés kockázatát.
d) Ne használja a csatlakozó vezetéket a rendel- tetésétől eltérő módon, például az elektromos szerszám szállításához, felakasztásához vagy a csatlakozóaljzatból való kihúzásához. Tartsa távol a csatlakozó vezetéket hőtől, olajtól, éles élektől és a mozgó alkatrészeitől. A sérült vagy összegubancolódott csatlakozó vezeték növeli az áramütés kockázatát.
e) Ha a szabadban dolgozik az elektromos szerszámmal, akkor csak olyan hosszabbító vezetékeket alkalmazzon, amelyek kültéri használatra is alkalmasak. A kültéri használatra alkalmas hoszszabbító vezeték használata csökkenti az áramütés kockázatát.
f) Ha elkerülhetetlen, hogy nedves környezetben használja az elektromos szerszámot, akkor használjon hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló használata csökkenti az áramütés kockázatát.
- Személyi biztonság
a) Legyen figyelmes, ügyeljen arra, amit csinál, és az elektromos szerszám használata során józan ésszel cselekedjen. Ne használja az elektromos szerszámot, ha fáradt, vagy ha drogok, alkohol vagy gyógyszerek befolyása alatt áll. Az elektromos szerszám használata során egy pillanatnyi figyelmetlenség is súlyos sérüléseket okozhat.
b) Viseljen személyi védőfelszerelést, és mindig használjon védőszemüveget. Az elektromos szerszám típusától és használatától függően alkalmazott személyi védőfelszerelések, például pormaszk, csúszásmentes munkavédelmi cipő, munkavédelmi sisak vagy hallásvédő viselése csökkenti a sérülések kockázatát.
c) Kerülje el az akaratlan üzembe helyezést. A szerszám áramellátásra és/vagy akkumulátorra való csatlakoztatása, felvétele vagy szállítása előtt bizonyosodjon meg arról, hogy ki van-e kapcsolva az elektromos szerszám. Ha az elektromos szerszám szállítása közben a kapcsolón tartja az ujját, vagy a készüléket bekapcsolva csatlakoztatja az áramellátásra, az balesetet okozhat.
d) Az elektromos szerszám bekapcsolása előtt távolítsa el a beállító szerszámokat vagy a csavarkulcsokat. Az elektromos szerszám forgó részében maradt szerszám vagy kulcs sérüléseket okozhat.
e) Kerülje a rendellenes testtartást. Álljon stabilan a lábán, és mindig örizze meg egyensúlyát. Így váratlan helyzetekben is jobban irányíthatja az elektromos szerszámot.
f) Viseljen megfelelő ruházatot. Ne viseljen túl bő ruházatot vagy ékszereket. Haját és ruházatát tartsa távol a maguktól mozgó alkatrészektől. A mozgó alkatrészek elkaphatják a laza ruházatot, az ékszereket vagy a hosszú hajat.
g) Ha lehetséges a porelszívó és -gyújtő berendezések felszerelése, azokat csatlakoztatni és megfelelően használni kell. A por elszívására szolgáló berendezés használatával csökkenthetők a por által okozott veszélyek.
h) Ne keltsen hamis biztonságérzetet és ne szegje meg az elektromos szerszámra vonatkozó biztonsági szabályokat még abban az esetben sem, ha az elektromos szerszámot többszöri használat után ismerni véli. A másodperc törtrésze alatt bekövetkező súlyos sérülések lehetnek a következményei annak, ha a szerszámot gondatlanul kezeli.
- Az elektromos szerszám használata és kezelése
a) Ne terhelje túl az elektromos szerszámot. A munkájához mindig az arra megfelelő elektromos szerszámot használja. A megfelelő elektromos szerszámmal jobban és biztonságosabban dolgozhat a megadott teljesítménytartományban.
b) Ne használjon olyan elektromos szerszámot, amelynek hibás a kapcsolója. Az az elektromos szerszám, amelyet nem lehet be- vagy kikapcsolni, veszélyesnek számít, és meg kell javítani.
c) Húzza ki a csatlakozódugót a csatlakozóaljzatból, és/vagy vegye ki a kivehető akkumulátort, mielőtt beállításokat végez a készüléken, cserélhető szerszámokat cserél ki vagy félreteszi az elektromos szerszámot. Ezen elővigyázatos-sági intézkedések megakadályozzák az elektromos szerszám akaratlan elindulását.
d) A nem használt elektromos szerszámokat gyermekektől távol tárolja. Ne hagyja, hogy az elektromos szerszámot olyan személyek használják, akik nem ismerik azt vagy nem olvasták el a jelen utasításokat. Az elektromos szerszá-mok veszélyesek, ha tapasztalatlan személyek használják őket.
e) Gondosan ápolja az elektromos szerszámot és a cserélhető szerszámot. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek és nem szorulnak-e, illetve nincsenek-e törött vagy sérült alkatrészek, amelyek negatív hatással lennének az elektromos szerszám működésére. Az elektromos szerszám használata előtt javít-tassa meg a sérült alkatrészeket. Sok balesetet a rosszul karbantartott elektromos szerszámok okoznak.
f) Tartsa élesen és tisztán a vágószerszámokat. A gondosan épolt, éles vágóélekkel rendelkező vágószerszámok kevésbé szorulnak be, és köny-nyebben vezethetők.
g) Az elektromos szerszámot, tartozékokat, betétszerszámokat stb. a jelen utasításoknak megfelelően használja. Közben vegye figyelembe a munkafeltételeket és a végrehajtandó feladatot is. Az elektromos szerszámoknak a tervezett alkalmazásoktól eltérő használata veszélyes helyzetekhez vezethet.
h) A fogantyúkat és a megfogási felületeket mindig száraz, tiszta, valamint olajtól és zsírtól mentes állapotban kell tartani. A csúszós fogantyú és megfogási felületek nem teszik lehetővé az elektromos szerszám biztonságos üzemeltetését, illetve hogy megőrizze fölötte az uralmát előre nem látható helyzetekben.
5. Szerviz
a) Csak képzett szakszemélyzettel és csak eredeti pótalkatrészek használatával javíttassa meg elektromos szerszámát. Ezáltal biztosítható az elektromos szerszám biztonságának megőrzése.
⚠ FIGYELMEZTETÉS! Ez az elektromos szerszám üzem közben elektromágneses mezőt hoz létre. Ez a mező bizonyos körülmények között negatív hatással lehet az aktív vagy passzív orvosi implantátumokra. A komoly és súlyos sérülések kockázatának elkerülése érdekében javasoljuk, hogy az orvosi implantátummal rendelkező személyek az elektromos szerszám használata előtt keressék fel orvosukat és implantátumuk gyártóját.
További biztonsági utasítások
- A fürészszalagon végzendő karbantartási munkálatok során mindig viseljen védőkesztyűt!
- Kerek fadarabok vágásához olyan szerkezetet kell használni, amely megakadályozza a munkadarab elfordulását.
- Deszkák élbe vágásához olyan szerkezetet kell használni, amely biztosítja a munkadarabot vissza-csapás ellen.
- A fafeldolgozás során mérhető porkibocsátási értékek betartásához, valamint a biztonságos üzemelés érdekében olyan porelszívó berendezést kell a gépre csatlakoztatni, mely legalább 20 m/s levegősebességet biztosít.
- Adja tovább ezeket a biztonsági utasításokat min- denkinek, aki a géppel dolgozik.
- Ne használja a fürészt tűzifa aprítására.
- A gép a feszültségkimaradás utáni visszakapcsolás megakadályozása érdekében biztonsági kapcsolóval rendelkezik.
- Az üzembe helyezés előtt ellenőrizze, hogy a készülék típustábláján szereplő feszültség egyezik-e a hálózati feszültséggel.
- Kábeldob használata esetén mindig tekerje le teljesen a kábelt.
-
Nem szabad a gépen dolgozó személy figyelmét elvonni.
-
Vegye figyelembe a motor és a fűrészszalag forgásirányát.
- Tilos a gép biztonsági berendezéseit leszerelni vagy használhatatlanná tenni.
- Ne vágjon túl kicsi munkadarabokat, hogy kézzel biztonságosan meg tudja tartani.
- Soha ne próbáljon meg levált szilánkokat, forgácso-kat vagy beszorult fadarabokat járó fűrészszalag mellett eltávolítani.
- Tartsa be a vonatkozó baleset-megelőzési előírá-sokat és az egyéb, általánosan elismert biztonság-technikai szabályokat.
- Vegye figyelembe a szakmai szervezet információs füzeteit (VBG 7).
- Figyelem! A hosszú munkadarabokat biztosítsa, hogy a vágási folyamat végén ne billenjenek le. (Például legördítő állvánnyal stb.).
- A készülék szállítása során a fűrészszalag védőberendezésének (3) a legalsó helyzetben kell állnia, az asztal közelében.
- A védőburkolatokat nem szabad a gép szállítására vagy szakszerűtlen üzemeltetésére használni.
- A deformált vagy sérült fűrészszalagokat nem szabad tovább használni.
• Cserélje ki az asztalbetétet, ha elhasználódott. - Soha ne helyezze üzembe a gépet, ha nyitva van a fűrészszalagot védő ajtó vagy a leválasztó védőberendezés.
- Ügyeljen rá, hogy a választott fűrészszalag és a sebesség megfeleljen a vágandó nyersanyagnak.
- Soha ne kezdje meg a fűrészszalag tisztítását, mielőtt teljesen leállt volna.
- A kis munkadarabok párhuzamos ütközövel szemben végzett egyenes vágásaihoz használjon tolóbotot.
- A fűrészszalag és a durva nyersanyagok kezelése során mindig viseljen védőkesztyűt!
- A fürészszalag védőberendezésének a készülék szállítása során a legalsó helyzetben kell állnia, az asztal közelében.
- Ha gérvágást végez megdöntött asztalon, a párhuzamos ütközöt a fűrészasztal alsó részén kell elhelyeznie.
- A leválasztó védőberendezéseket soha ne használja a gép felemelésére vagy szállítására.
- Ügyeljen rá, hogy mindig használja a fürészszalag védőberendezéseit, és hogy helyesen legyen beállítva.
-
Tartsa a kezét biztonságos távolságban a fűrészszalagtól. A keskeny vágásokhoz használjon tolóbotot.
-
Az állítható védőberendezéseket úgy állítsa be, hogy lehetőleg közel legyenek a munkadarabhoz.
- A tolóbotot a gépen a számára kijelölt tartószerkezetben tárolja, hogy a normal munkahelyzetből elérhető legyen, és mindig kéznél legyen.
- Normál munkahelyzetben a kezelő a gép előtt helyezkedik el.
- Ne használjon hűtőfolyadékot. Víz és egyéb hűtőfolyadékok használata áramütéshez vezethet.
- Az elektromos szerszámot ne üzemeltesse a szalagfürészlapot takaró nyitott burkolattal. A mozgó alkatrészekkel való érintkezés személyi sérüléseket okozhat.
6. Fennmaradó kockázatok
Az elektromos szerszám a technika jelenlegi állása és az elismert biztonságtechnikai előírások szerint készült. A munkavégzés során azonban ennek ellenére is felléphetnek fennmaradó kockázatok.
- Ha szakszerűtlenül vezeti a munkadarabot a járó fűrészszalaghoz, az sérülésveszélyt jelent a kezére és az ujjaira nézve. Szakszerűtlen tartás vagy vezetés, mint például ütköző nélküli munkavégzés esetén a kisodródó munkadarab sérüléseket okozhat.
- A fapor és faforgács veszélyeztetheti az egészséget. Feltétlenül viseljen egyéni védőeszközöket, például szemvédőt. Használjon elszívó berendezést!
- A meghibásodott fürészszalag sérülést okozhat. Rendszeresen ellenőrizze a fürészszalag épségét.
- Amikor cseréli a fűrészszalagot, sérülésveszély fenyegeti a kezét és az ujjait. Viseljen megfelelő munkavédelmi kesztyűt.
- Amikor bekapcsolja a gépet, a beinduló fűrészszalag sérülésveszélyt jelent.
- Nem előírásszerű villamos csatlakozóvezetékek használatakor áramütés veszélye áll fenn.
- Amikor fut a fürészszalag, a hosszú haj és a laza ruházat egészségkárosodás veszélyét rejti magában. Viseljen egyéni védőfelszerelést, mint például hajhálót és szük, testhez simuló munkaruhát.
- Ezen kívül a nem nyilvánvaló fennmaradó kockáza- tok minden elővigyázatosság ellenére sem szüntet- hetők meg.
- A fennmaradó kockázatok azzal csökkenthetők minimálisra, ha betartják az „Általános biztonsági utasítások” és a „Rendeltetésszerű használat” fejezetekben foglalt útmutatásokat és a teljes kezelési utasítást.
7. Műszaki adatok
| Váltóáramú motor | 220 - 240 V ~,50 Hz |
| Teljesítmény S1* 750 W | |
| Üresjárati fordulatszám 1400 min | -1 |
| Szalagfűrészlap hossza 2240 mm | |
| Szalagfűrészlap szélessége 6–15 mm | |
| Szalagfűrészlap I. sebessége 360 m/perc | |
| Szalagfűrészlap II. sebessége 720 m/perc | |
| Vágási magasság 0–170 mm | |
| Kinyúlás 305 mm | |
| Asztalméret 500 x 400 mm | |
| Az asztal dönthető 0° és 45° között | |
| Max. munkadarabméret | 600 x 600 x 170mm |
Tömeg 59 kg
A műszaki változtatás jogát fenntartjuk!
* S1 üzemmód (folyamatos üzem)
A munkadarabnak legalább 3 mm-es magassággal és 10 mm-es szélességgel kell rendelkeznie.
A zaj és a rezgés értékeinek megállapítása az EN 62841 szabvány alapján történt.
| L_pA hangnyomásszint | 77,4 dB |
| K_pA bizonytalanság 3 dB | |
| L_WA hangteljesítményszint | 90,4 dB |
| K_WA bizonytalanság | 3 dB |
Viseljen hallásvédöt.
A zaj hatására halláskárosodást szenvedhet. A teljes rezgési értékek (három irány vektorösszege) megállapítása az EN 62841 szabvány alapján történt.
A megadott zajkibocsátási érték mérése szabványok által előírt mérési eljárással történt, és megfelelő adat az egyik elektromos szerszám másik szerszámmal történő összehasonlításához.
A megadott zajkibocsátási érték a terhelés előzetes becsléséhez is használható.
FIGYELMEZTETÉS
Az elektromos szerszám használatának módjától függően a zajkibocsátási értékek az elektromos szerszám tényleges használata során, különösen a munkadarab típusától függően eltérhetnek a megadott értéktől.
A felhasználó védelme érekében olyan biztonsági intézkedések meghatározására van szükség, amelyek a tényleges használati feltételek közben fennálló rezgésterhelés becsült értékein alapulnak (ehhez az üzemelési ciklus összes részét figyelembe kell venni, például azokat az időket, amikor ki van kapcsolva az elektromos szerszám, valamint azokat is, amikor be van ugyan kapcsolva, de terhelés nélkül működik).
8. Felépítés és kezelés
Figyelem!
Mielött üzembe helyezné a terméket, feltétlenül szerelje össze teljesen!
- Nyissa ki a csomagolást, és óvatosan vegye ki a készüléket.
- Távolítsa el a csomagolóanyagot, valamint a csoma-golási/szállítási biztosítékokat (ha vannak).
- Ellenőrizze a szállított elemek hiánytalanságát.
- Ellenőrizze, hogy a készülék és tartozékai nem szenvedtek-e szállítási sérüléseket.
- Lehetőleg a jótállási idő lejártáig őrizze meg a cso-magolást.
FIGYELEM!
A készülék és a csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek a műanyag zacs-kókkal, fóliákkal és apró részekkel játsszanak! Len-nyelés és fulladás veszélye áll fenn!
A gépet stabilan kell felállítani, vagyis műhelypadra vagy szilárd alsó állványra kell csavarozni. Erre a célra rögzítőfuratok vannak kialakítva a gép lábán.
- A fürészasztalt helyesen kell felszerelni.
- Az üzembe helyezés előtt szerelje fel az összes védelmi és biztonsági berendezést.
• A fűrészszalag mozogjon szabadon. - Győződjön meg arról, hogy a feldolgozásra előkészített faanyagban nincsenek idegen testek, pl. szegek, csavarok stb.
- Mielött működteti a be-/kikapcsolót, győződjön meg arról, hogy a fűrészszalag helyesen van felszerelve, és hogy a mozgó alkatrészek könnyen járnak.
- A gép csatlakoztatása előtt győződjön meg arról, hogy a típustáblán szereplő adatok egyeznek a há- lózati adatokkal.
Szerelöszerszám
• 1 db 10/13-as villáskulcs
8.1 Az alsó állvány felszerelése(B + C + D ábra)
Szerelési alkatrészek:
• 4 db állványláb (a)
- Alsó állványtartó: 2 db hosszú (b) + 2 db rövid (c)
• Felső állványtartó: 2 db hosszú (d) + 2 db rövid (e)
- 4 db gumiláb (f), 4 db M8-as alátét, 4 db M8-as csa-varanya
- Rögzítési alkatrészek (24 db M8x16 zárócsavar, 4 db M8x45 hatlapfejű csavar, 32 db M8-as alátét, 28 db M8-as anya, 4 db M8-as biztosítógyűrű)
- 2 kerék keréktartóval (g) (2 kapupántcsavar M8x20, 2 alátét 8-as méret, 2 önzáró anya M8).
- Szereléskor minden csavart húzzon meg finoman kézzel.
• Csavarozzon 4 gumilábat az állítólábakra.
- Szerelje fel mindkét alsó vázmerevítőt (b + c) 2 M8x16-os csavarral, 2 alátéttel és 2 anyával az állítólábakra (a).
- Ezután szerelje fel a felső vázmerevítöket (d + e) az állítólábakra (a) 4 db M8x16-os csavarral, 4 db alátéttel és 4 db anyával a C. ábrán látható módon.
- Szerelje fel a két kereket a keréktartóval (g) a 2 M8x20 kapupántcsavarral, 2 darab 8-as alátéttel és a 2 darab M8-as önzáró anyával (C+D ábra).
- Helyezzen egy kartonlapot a gép mögé és óvatosan billentse hátra, amíg a gép fel nem fekszik a házra.
- Vezesse be az előzetesen felszerelt állványt (C ábra) a szalagfürész alaplemeze alatt, és rögzítse kézzel 4 db M8x45 hatlapfejű csavarral, 8 db alátéttel és 4 db biztosítógyűrűvel illetve 4 db anyával.
- Állítsa a gépet az alvázzal együtt egy sima felületre és húzza meg az összes csavart.
8.2 Az asztallap felszerelése (E - J ábra)
- Helyezze az asztalbetétet (h) a fürészasztal (7) erre szolgáló mélyedésébe (E ábra). (Cseréhez fordított sorrendben szerelje szét a fürészasztalt.)
- Vezesse a szalagfüreszlapot a résen keresztül a füreszasztalra. Helyezze a munkaasztalt az asztal-felfüggesztésre úgy, hogy a rögzítőcsavart (i) csatlakoztatni lehessen a tartóhoz (j) (F+G ábra).
-
Rögzítse a munkaasztalt a szárnyas anyával (k) (E+H) ábra.
-
Ügyeljen rá, hogy a fűrészszalag szabadon fusson, és ne érintse az asztalt.
- Szerelje fel az M6x40-es csavart két hézagoló alátéttel és az anyával az asztalra. (I ábra)
- A beállítócsavarral (I) igazítsa az asztalt a fűrészszalaghoz a megfelelő szögben.
- Használjon talpas derékszöget -
- Kontrázza a beállítócsavart (l) az ellenanyával és húzza meg a szárnyas anyát (k).
- Állítsa a skála kijelzőjét (m) 0 állásba.
- Állítsa be a szögskálát (n): a csavarok (o) meglazításával és a szögskála (n) elmozdításával, amíg a skála mutatója (m) a 0 pontra nem mutat. Rögzítse ismét a csavarokat.
8.3 Az asztalszélesítő felszerelése
$$ (K + L + M + N + O \text { ábra }) $$
Távolítsa el az asztalszélesítő (6) mindkét csavarját és alátétjét (p). (K ábra)
Tolja a gépre szerelt asztalra az asztalszélesítőt (6). Közben ügyeljen arra, hogy a feszítőkar (8) ki legyen oldva (L+M ábra).
Tolja rá teljesen az asztalszélesítőt az asztalra (N ábra), hogy mindkét oldalon rögzíteni tudja mindkét csavart (p). (O ábra) Ügyeljen arra, hogy mindkét oldalon felszerelje a csavarokat (p). Mindkét csavar az asztalszélesítő ki-húzásának korlátozására szolgál.
8.4 A párhuzamos ütköző felszerelése (P. ábra)
- A párhuzamos ütközöt (5) szerelje fel úgy, hogy az ütközöt hátul felhelyezi, majd a szorítókart (q) lefelé rögzíti.
- Szétszereléskor húzza felfelé a szorítókart (q)és vegye ki a párhuzamos ütközöt (5).
- A párhuzamos ütköző szorítóereje a hátsó recés fejű anyával (r) állítható be.
8.5 A vágási szélesség beállítása (P+Q ábra)
- Ha hosszában vág fadarabokat, a párhuzamos ütközót (5) kell használnia.
- Helyezze fel a párhuzamos ütközót (5) a vezetősínre (v) a fűrészlaptól jobbra vagy balra.
- A párhuzamos ütköző (5) vezetősínjén 2 skála (s/t) található, amelyek az ütközősín és a fűrészlap közötti távolságot mutatiák.
- Állítsa be a párhuzamos ütközöt (5) a kívánt méretre a kémlelőablakban (u), és rögzítse a párhuzamos ütköző szorítókarjával (q). (P ábra)
8.6 Az asztalszélesítő használata (R-T ábra)
- Különösen széles munkadarabok esetén mindig használja az asztalszélesítőt (6).
- Lazítsa meg a szorítókart (8), és húzza ki az asztalszélesítőt annyira, hogy a fűrészelni kívánt munkadarabot fel lehessen rá fektetni úgy, hogy ne billenjen le. (T ábra)
8.7 A fűrészszalag cseréje (U+V ábra)
Figyelem: Húzza ki a hálózati csatlakozót!
- Ellenkező irányban távolítsa el a párhuzamos ütközőt és az asztalszélesítőt (K-P ábra).
- Nyissa fel a felső és alsó fűrészszalagvédőt.
- A szorítócsavarral (11) lazítsa meg a fűrészszalagot (U ábra) és vegye ki.
• Helyezze fel az új fűrészszalagot.
Oldalkorrekció (U ábra)
- A fűrészszalagnak megközelítőleg középen kell futni a szalagkerekeken.
- Kézzel forgassa a felső szalagkereket a vágás irányába, és végezzen oldalirányú korrekciót a fogantyúval (w).
Figyelem! A szalagkeréknek több fordulat megtétele után is középen kell lennie. Szemrevételezéses ellenőrzés!
- Kézzel forgassa a szalagkereket a vágás irányába, és ezzel egyidejűleg végezze el a fűrészszalag végleges megfeszítését a feszítőcsavarral (11). A feszesség a fűrészszalag szélességétől függ. A széles fűrészszalagokat erősebben kell megfeszíteni, mint a keskenyeket.
- A beállítást követően húzza meg az ellenanyát (x). Zária le a védőfedelet.
- Figyelem! A túl erős feszesség a fűrészszalag idő elötti törését okozza!
- Szerelje fel az asztalszélesítőt ellenkező irányban. (K - O ábra)
- A munka befejezése után mindig oldja ki a fürészszalag feszítését! Ehhez lazítsa meg a feszítőcsavart (11).
8.8 A fordulatszám beállítása (V + W + X ábra)
Húzza ki a hálózati csatlakozót!
- Nyissa fel az alsó védöfedelet.
- A szorítócsavarral (12) lazítsa meg a szíjat.
- Helyezze a szíjat a megfelelő állásba (S1 vagy S2).
- A szorítócsavarral (12) feszítse meg ismét a szíjat.
• Zárja le az alsó védőfedelet.
Fordulatszám-tartomány:
• 1. fordulatszám-fokozat: 360 m/perc.
- Keményfa, keményfaszerű anyagok megmunkálásához és finom vágásokhoz.
• 2. fordulatszám-fokozat: 720 m/perc.
- Puhafa megmunkálásához és kevésbé finom vá-
gásokhoz.
8.9 Fűrészszalag vezetés (Y ábra)
A rögzítögomb (13) meglazításával állítható be a fű-részszalag-vezető.
A felső fűrészszalag-vezető 0 és 175 mm közötti munkadarab-magasságig állítható be.
A fürészszalag optimális vezetése és a biztonságos munkavégzés azzal érhető el, ha a lehető legkisebb a távolság a munkadarabhoz képest!
Ellennyomó csapágy (Z+AA ábra)
Az ellennyomó csapágyak (y) veszik fel a munkadarab által kifejtett elötoló eröt. Állítsa be a felső és az alsó el- lennyomó csapágyat úgy, hogy az enyhén a fűrészlap hátuljához simuljon. Húzza meg a csavarokat (aa). Az ajánlott távolság kb. 0,5 mm.
Felső vezetőgörgők. (Z ábra)
Állítsa be a felső vezetőgörgőket (z) a fűrészszalag mindenkori szélességének megfelelően. A vezetőgörgők első élei a fűrészszalag legfelső fogtövéig érhetnek. Ha a vezetőgörgők kissé érintik a fűrészszalagot, húzza meg a csavarokat (aa).
Alsó vezetőujj (AA ábra)
Állítsa be az alsó vezetőujjakat (ab) a fűrészszalag mindenkori szélességének megfelelően. A vezetőujjak első élei a fűrészszalag legfelső fogaiig érhetnek. Ha a vezetőujjak kissé érintik a fűrészszalagot, húzza meg az állítócsavarokat (ac).
A fűrészszalagnak nem szabad szorulni!
A tolóbot tárolása (AB ábra)
Ahhoz, hogy a tolóbot (ae) mindig elérhető közelségben legyen, függessze fel az arra szolgáló szerkezetre (ad) a szalagfürész bal felső oldalán.
8.10 Ferdevágó idomszer (14) (opcionális) (AC ábra)
- Tolja a keresztütközöt (aj) a fűrészasztal egyik hornyába (af).
- Lazítsa meg a (ag) markolatos csavart.
-
Forgassa el a keresztütközöt (aj), míg el nem éri a kívánt szögméretet. A keresztütközön található nyíl mutatja a beállított szöget.
-
Ismét húzza meg a markolatos csavart (ag).
- Az ütközösín (ai) eltolható a keresztütközön (aj). Ehhez oldja ki a recézett fejű csavart (ah), és tolja az ütközösínt (ai) a kívánt helyzetbe. Ismét húzza meg a recézett fejű csavart (ah).
- Figyelem! Ne tolja túlságosan a fűrészlap irányába az ütközősínt (ai).
8.11 Be-és kikapcsolás (A ábra)
- A zöld „I” gomb (10) megnyomásával kapcsolható be a fűrész. A fűrészelés megkezdése előtt várja meg, hogy a fűrészlap elérje teljes fordulatszámát.
- A fürész újbóli kikapcsolásához a piros „0” gombot (10) kell megnyomni.
Figyelem!
A gépen végzett munka közben az összes védőberendezés és burkolat legyen felszerelve. A felső és az alsó szalagkereket egy rögzített védőelem és egy mozgó házburkolat takarja. A ház fedelének nyitásakor lekapcsol a gép. A bekapcsolás csak zárt fedéllel lehetséges.
9. Szállítás
Vigyázat: A szállítás során ügyeljen a gép súlyára, és vegye igénybe legalább egy másik személy segítségét!
A mozgató szerkezet használata. Álljon a kerekek felöli oldalra. Húzza maga felé a gép felső részét, hogy a gép a két kerekén álljon, és mozgatható legyen. Tartsa meg a gépet az állványnál (9) fogva.
Figyelem! Vegye figyelembe, hogy a gép súlypont- ja igen magasan van.
Figyelem! Emeléshez vagy szállításhoz soha ne használjon védőburkolatot.
10. Munkavégzési utasítások
Az alábbi javaslatok a szalagfürész biztonságos használatát ismertető példák.
Az alábbi biztonságos munkavégzési módok a bizton-ság fokozását célzó tanácsok, azonban nem minden esetben használhatók, nem teljes körűek és nem is általános érvényűek. Nem térhetnek ki minden veszé-lyes állapot ismertetésére, és megfelelő gondossággal kell őket értelmezni.
- Ha zárt helyiségben dolgozik, a gépet mindig csatlakoztassa elszívó berendezésre.
- Amikor üzemen kívül helyezi a gépet, pl. a munka végeztével, lazítsa meg a fűrészszalagot. Tegyen ki a fűrészszalag megfeszítésére figyelmeztető megjegyzést a gép következő használója számára.
- A nem használt fürészszalagokat egymásra fektetve tárolja, száraz és biztonságos helyen. Használatba vétel előtt ellenőrizze öket, hogy nem hibásak-e (fogak, repedések). A hibás fürészszalagokat ne használia!
- A fürészszalagok kezeléséhez viseljen megfelelő kesztyűt.
- A munka megkezdése előtt az összes védő- és biztonsági berendezés biztonságosan fel kell legyen szerelve a gépre.
- Soha ne tisztítsa a fűrészszalagot vagy a fűrészszalag vezetését kézben tartott kefével vagy spatulával, miközben járatja a fűrészszalagot. A ráégett gyan-tás lerakódások veszélyeztetik a fűrészszalag biz- tonságos üzemeltetését, ezért rendszeresen meg kell tisztítani a fűrészszalagot.
- Viseljen védőszemüveget és hallásvédőt az egyéni munkavédelem érdekében. Viseljen hajhálót, ha hosszú a haja. A bő ruhaujiat tűrie fel a könyöke fölé.
- Munkavégzés során a fűrészszalag vezetését mindig állítsa a lehető legközelebb a munkadarabhoz.
- Gondoskodjon a gép munka és környezeti területén elegendő világításról.
- Egyenes vágásokhoz mindig használja a hosszütközőt, hogy megakadályozza a munkadarab felbillenését vagy elcsúszását.
- Keskeny munkadarabok megmunkálása során kézi elötoláshoz használia a tolóbotot.
- Ferde vágásokhoz állítsa a fűrészasztalt a megfelelő pozícióba és vezesse a munkadarabot a hoszszütköző mentén.
- Fecskefark alakú fogak és csapok vagy ékek vágásához fordítsa a plusz, illetve mínusz irányba a fűrészasztalt. Ügyeljen a munkadarab biztonságos vezetésére.
- Ha íves és szabálytalan vágásokat végez a munkadarabon, tartsa mindkét kezével, és az ujjait ösz-szezárva, egyenletesen tolja előre. A munkadarabot tartsa mindkét kezével, a biztonságos tartományban.
- Íves és szabálytalan vágások ismételt végrehajtásához használion segédsablont.
- Kerek fadarabok vágása során biztosítsa a munkadarabot elfordulás ellen.
- A keresztvágások során a biztonságos munkavégzés érdekében használja a ferdevágó idomszer különleges tartozékot.
10.1 Hosszanti vágások végrehajtása (AD ábra)
Ennek során a munkadarab átvágása hosszanti irányban történik.
- A fűrészszalag jobb vagy bal oldalán a kívánt szélességnek megfelelően állítsa be a párhuzamos ütközöt (5).
- Süllyessze a munkadarabra a fűrészszalag vezetését (4). (lásd a 8.9 pontot)
- Kapcsolja be a fürészt.
- Jobb kézzel nyomja rá a munkadarab egyik élét a párhuzamos ütközöre (5), közben fektesse a munkadarab lapos oldalát a fűrészasztalra (7).
- Egyenletes elötolással tolja a munkadarabot a párhuzamos ütköző (5) mentén a fűrészszalagba.
- Fontos: A hosszú munkadarabokat biztosítani kell lebillenés ellen a vágási müvelet végénél (pl. legördítő állvánnyal stb.).
- Figyelem! Keskeny munkadarabok megmunkálásánál feltétlenül használion munkadarabtolót.
- A tolóbotot (ae) mindig tartsa elérhető helyen, a tolóbot erre a célra kialakított kampóján (ad), a fűrész oldalán. (AB ábra)
10.2 Ferde vágások végrehajtása (J ábra + AE ábra)
- Ahhoz, hogy a fűrészszalaggal párhuzamosan hajt-hasson végre ferde vágásokat, a fűrészasztal (7) 0° és 45° között előredönthető.
- Lazítsa meg a rögzítőfogantyút (k).
- Döntse előre a (7) fűrészasztalt, míg el nem éri a kívánt szögméretet a skálán (o).
• Húzza meg ismét a rögzítő fogantvút (k).
- Figyelem: Megdöntött fürészasztalnál (7) vigye a párhuzamos ütközöt (5) a fürészszalagtól jobb oldali munkairányban a lefelé irányított oldalra (amennyiben a munkadarab ezt lehetővé teszi), hogy ezáltal biztosítsa lecsúszás ellen a munkadarabot.
• A vágást a 10.1 pontban leírtak alapián haitsa végre
10.3 Szabad kézzel végzett vágások (AF ábra)
A szalagfürész egyik legfontosabb jellemzője, hogy gond nélkül képes ívek és sugarak vágására.
- Süllyessze a munkadarabra a fürészszalag vezetését (4). (lásd a 8.9 pontot)
- Kapcsolia be a fürészt.
- Nyomja szorosan a fűrészasztalra (7) a munkadarabot, és lassan tolja a fűrészszalagba.
- Szabadkezes vágás esetén alacsony előtolási sebességgel dolgozzon, hogy a fűrészszalag képes legyen követni a kívánt vonalat.
- Sok esetben segíthet, ha az íveket és sarkokat a vonaltól kb. 6 mm távolságban nagviából kifűrészeli
- Ha olyan íveket kell vágnia, amelyek túl szükek az alkalmazott fűrészszalaghoz, akkor vágjon segédvágásokat az ív elülső oldaláig, hogy ezekből a részekből a végleges sugár kifűrészelésekor fahulladék legyen.
10.4 Vágások végrehajtása a ferdevágó idomszerrel (AG ábra + AC ábra) (opcionális)
- Állítsa be a kívánt szögre a ferdevágó idomszert (14) (lásd: 8.10).
- A vágást a 10.1 pontban leírtak alapján hajtsa végre.
11. Tisztítás és karbantartás
⚠ Figyelmeztetés! Minden beállítás, karbantartás vagy javítás előtt húzza ki a hálózati csatlakozót!
Általános karbantartási intézkedések
Idönként törölje le egy kendővel a forgácsot és a port a gépről. A szerszám élettartamának meghosszabbitása érdekében havonta olajozza a forgó alkatrészeket. Ne olajozza meg a motort.
A műanyag tisztításához ne használjon maró anyagokat.
Tisztítás
A védőberendezéseket, levegőnyilásokat és a motorházat tartsa portól és szennyeződéstől mentesen, amennyire csak lehetséges. A készüléket törölje le tiszta ronggyal, vagy fúvassa ki alacsony nyomású sűrített levegővel.
Azt javasoljuk, hogy a készüléket minden használat után tisztítsa meg.
Rendszeresen tisztítsa meg a készüléket egy nedves ruhával és egy kis kenőszappannal. Ne használjon tisztító- vagy oldószereket, mivel ezek kikezdhetik a készülék műanyag alkatrészeit. Ügyeljen arra, hogy ne juthasson víz a készülék belsejébe. Az elektromos készülékbe hatoló víz növeli az áramütés kockázatát.
Karbantartás
A készülék belsejében nincs más olyan alkatrész, amelyet karban kellene tartani.
Szervizinformációk
Vegye figyelembe, hogy ennél a terméknél a következő alkatrészek használati vagy természetes kopásnak kitett elemek, illetve a következő alkatrészekre használati anyagokként van szükség.
Kopóalkatrészek*: Szénkefék, fürészlap, asztalbetétek, ékszij
* nem feltétlenül tartoznak a szállított elemek közé!
Pótalkatrészeket és tartozékokat szervizközpontunktól vásárolhat. Ehhez szkennelje be a címlapon található QR-kódot.
12. Tárolás
A készüléket és tartozékait sötét, száraz és fagymen- tes helyen, gyermektől elzárva tárolja.
Az optimális tárolási hőmérséklet 5 °C és 30 °C között van.
Az elektromos szerszámot az eredeti csomagolásában tárolja.
Letakarással védje az elektromos szerszámot a portól és a nedvességtől.
Tartsa a kezelési útmutatót az elektromos szerszámon.
13. Elektromos csatlakozás
A telepített villanymotor üzemkész állapotban van csatlakoztatva. A csatlakozás megfelel a vonatkozó VDE és DIN előírásoknak. Az ügyfél által biztosított hálózati csatlakozásnak, valamint az alkalmazott hosszabbító vezetéknek meg kell felelnie ezen előírásoknak.
Fontos megjegyzések
A motor túlterhelés esetén magától lekapcsol. Ha lehült (ennek időtartama változó), a motor ismét bekapcsol-ható.
Sérült elektromos csatlakozóvezetékek
Az elektromos csatlakozóvezetékek szigetelései gyakran sérülnek.
Ennek okai a következők:
- Megnyomódások, ha a csatlakozóvezetékeket ablak- vagy ajtónyilásokon vezeti át.
- Törések a csatlakozóvezeték szakszerűtlen rögzítése vagy vezetése miatt.
- Nyíródások a csatlakozóvezetéken való áthaladás miatt.
- A szigetelés sérülései, amikor a vezetéket kirántják a konnektorból.
- Repedések a szigetelés öregedése miatt.
Az ilyen sérült elektromos csatlakozóvezetékek nem használhatók, és a szigetelés sérülései miatt életveszélyesek.
Rendszeresen ellenőrizze, nem sérültek-e az elektromos csatlakozóvezetékek. Ügyeljen arra, hogy a csatlakozóvezeték az ellenőrzéskor ne legyen a villamos hálózatra csatlakoztatva.
Az elektromos csatlakozóvezetékeknek meg kell felelniük a vonatkozó VDE- és DIN-előírásoknak. Csak H05VV-F jelölésű csatlakozóvezetékeket használjon.
A csatlakozókábelen kötelező a nyomtatott típusmegnevezés megléte.
Váltóáramú motor
- A hálózati feszültség értéke 220–240 V\~ legyen.
- A hosszabbító vezeték legfeljebb 25 m hosszú lehet, és legalább 1,5 négyzetmilliméter keresztmetszettel kell rendelkezzen.
Az elektromos szerelvények csatlakoztatását és javítását csak villamossági szakember végezheti.
Ha kérdése van, kérjük, adja meg az alábbi adatokat:
• A motor áramneme
• A gép adattábláján feltüntetett adatok
• A motor típustáblájának adatai
Y csatlakoztatási mód
Ha le kell cserélni a hálózati csatlakozóvezetéket, a biztonsági kockázatok elkerülése érdekében ezt a gyártóval vagy annak képviselőjével kell elvégeztetni.
14. Ártalmatlanítás és újrahasznosítás
A csomagolásra vonatkozó megjegyzések
A csomagolóanyagok újrahaszno-síthatók. Kérjük, ártalmatlanítsa a csomagolásokat környezetbarát módon.
Megjegyzések az elektromos és elektronikai berendezések ártalmatlanításáról (törvényi rendelkezések)
A leselejtezett elektromos és elektronikai be- rendezések nem minősülnek kommunális hulladéknak, hanem szelektíven gyűjtendők, illetve le kell adni őket ártalmatlanításra!
- A leselejtezett akkumulátorokat és elemeket, melyek nincsenek rögzített módon telepítve a készülékbe, leadás előtt roncsolásmentesen el kell távolítani! Ezek ártalmatlanítását az akkumulátorok hulladékkezelésére vonatkozó törvény szabályozza.
- Az elektromos és elektronikai berendezések tulajdonosát, illetve használóját törvény kötelezi a berendezések leadására az élettartamuk lejártával.
-
A végfelhasználó saját maga viseli a felelősséget adatainak törléséért az ártalmatlanítandó készülékröl!
-
Az áthúzott kuka ikonja arra utal, hogy a leselejte- zett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, és külön kell őket ártalmatlanítani.
- A leselejtezett elektromos és elektronikai berendezéseket az alábbi átvevőhelyeken lehet díjmentesen leadni újrahasznosításra:
- Önkormányzati hulladékszigetek és gyűjtőhelyek (kerületi, illetve települési hulladékudvarok).
- Az elektronikai berendezés vásárlásának helyszíne (telephellyel rendelkező vagy online forgalmazó), amennyiben a kereskedő kötelezhető a visszavételre, vagy önkéntesen vállalja azt.
- Készülékfajtánként legfeljebb három darab, 25 cm-t élhosszúságot meg nem haladó leselejtezett berendezést anélkül lehet térítésmentesen visszavinni a gyártónak, hogy elötte új készüléket vásárolt volna nála, illetve ugyanígy leadhatja öket az Ön közelében található illetékes gyűjtőhelyen is.
- A gyártók és forgalmazók további, kiegészítő visszavételi rendelkezéseiről az adott szolgáltató ügyfélszolgálatán tájékozódhat.
- Ha magánháztartásába kiszállítással rendelt új elektronikai berendezést a gyártótól, akkor végfelhasználóként a gyártótól kérheti a régi berendezés díjtalan elszállítását. Ennek érdekében vegye fel a kapcsolatot a gyártó ügyfélszolgálatával.
- A fentebb közöltek csak azokra a berendezésekre vonatkoznak, melyeket az Európai Unióban telepítettek és értékesítettek, és így a 2012/19/EU európai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országban a fentiektől eltérő rendelkezések vonatkozhatnak a leselejtezett elektromos és elektronikai berendezések ártalmatlanítására.
15. Hibaelhárítás
| Üzemzavar Lehetséges ok Megoldás | ||
| A motor nem működik | A motor, a kábel vagy a dugóscsatlakozó meghibásodott, kiégtek a biztosítékok | Ellenőriztesse a gépet egy szakemberrel. Soha ne javítsa meg saját kezüleg a motort! Veszély!Ellenőrizze a biztosítékokat, szükség esetén cserélje ki azokat |
| Nyitott házfedél(végálláskapcsoló) | Pontosan zárja le a házfedelet | |
| A motor lassan indul és nem éri el az üzemi sebességet | A feszültség túl alacsony, a tekercselések megsérültek, a kondenzátor leégett | Ellenőriztesse a feszültséget az áramszolgáltatóval! Ellenőriztesse a motort egy szakemberrel! Cseréltesse ki szakemberrel a kondenzátort |
| A motor túl zajos | Megsérültek a tekercsek, meghibásodott a motor | Ellenőriztesse a motort egy szakemberrel |
| A motor nem éri el a teljes teljesítményét | A hálózati berendezés áramköreitúl vannak terhelve (lámpák, egyéb motorok stb.) | Ne használjon más készülékeket vagy motorokat ugyanazon az áramkörön |
| A motor könnyentúlmelegszik | A motor túl van terhelve, elégtelen a motor hűtése | Akadályozza meg, hogy a motor vágáskor túl legyen terhelve, távolítsa el a port a motorról, hogy a motor optimális hűtése biztosítva legyen |
| A fűrésznyom durvavagy hullámos | A fűrészlap tompa, a fog alakja nem megfelelő az anyagvastagsághoz | Élezze után a fűrészlapot vagy helyezzen be megfelelő fűrészlapot |
| A munkadarab felrepedvagy szilánkosra törik | Túl nagy a vágás során alkalmazott nyomás, vagy afűrészlap nem felel meg az adott alkalmazáshoz | Helyezzen be megfelelő fűrészlapot |
| Félrehúz afűrészszalag | Rosszul van beállítva a vezetés | Állítsa be a fűrészszalag vezetését a kezelési útmutató szerint |
| Nem megfelelő a fűrészszalag | Válassza ki a fűrészszalagot a kezelési útmutató szerint | |
| Munkavégzés közbenégett foltok képződnek a faanyagon | Életlen a fűrészszalag Cserélje le afűrészszalag | Válassza ki a fűrészszalagot a kezelési útmutató szerint |
| Nem megfelelő a fűrészszalag | Válassza ki a fűrészszalagot a kezelési útmutató szerint | |
| Munkavégzésközben megszorul afűrészszalag | Életlen a fűrészszalag Cserélje le afűrészszalagot | Tisztítsa meg a fűrészszalagot |
| Gyantás lerakódások képződtek afűrészszalagon | Állítsa be a fűrészszalag vezetését a kezelési útmutató szerint | |
| Rosszul van beállítva a vezetés | ||
A nyilvánvaló hibákat ki kell jelenteni számított 8 napon belül az áruk, különben a vevő elveszti minden igényt az ilyen hibák. Kínálunk garanciát a gépeinket a megfelelő kezelés időtartamának hallgatólagos garancia a szállítás időpontját oly módon, hogy cserélje ki minden egyes része ezen idő alatt észlelhető a sorban anyag-vagy gyártási legyen hiábavaló, ingyen. Az alkatrészeket, hogy nem termel magunkat, hogy csak olyan garanciát, hiszen jogosultak jótállási igények beszállítókkal szemben. A költségek beillesztése az új részek a vevőnek. Átalakítása és csökkentése követelések és egyéb kártérítési igények ki vannak zárva.
