Tuotetyyppi	Vannesaha
Merkki	Scheppach
Malli	HBS400
Luokka	Saha
Teho (S1)	750 W
Jännite / Taajuus	220-240 V~, 50 Hz
Leikkausnopeus (2 tasoa)	360 m/min (taso 1), 720 m/min (taso 2)
Terän pituus	2240 mm
Terän leveys	6-15 mm
Leikkaussyvyys max.	170 mm
Leikkausleveys	305 mm
Pöydän mitat	500 x 400 mm
Pöydän kallistus	0° - 45°
Nettopaino	59 kg
Äänenpainetaso LpA	77,4 dB (epävarmuus 3 dB)
Äänitehotaso LWA	90,4 dB (epävarmuus 3 dB)
Päätoiminnot	Pitkittäisleikkaukset, poikkileikkaukset, viistoleikkaukset, vapaakäsinleikkaukset; yhdensuuntainen ja poikittainen ohjaus; kallistettava pöytä
Turvallisuus	Terän suojalaite, uudelleenkäynnistyksen estävä turvakytkin, suojakotelot, hätäpysäytys
Huolto ja puhdistus	Kosteapuhdistus ilman liuottimia, pyörivien osien öljyäminen kuukausittain, kuluvien osien vaihto
Varaosat ja korjattavuus	Kuluvat osat: hiiliharjat, sahanterät, pöytäinsertit, kiilahihnat. Korjaus valtuutetun asiantuntijan toimesta.

Usein kysytyt kysymykset - HBS400 SCHEPPACH

Kuinka vaihtaa sahanterä?

Irrota pistoke pistorasiasta. Avaa terän suojukset ylhäältä ja alhaalta. Löysää terä kiristysruuvilla (11). Poista vanha terä, aseta uusi. Säädä lateraalinen keskitys kahvalla (w), kiristä sitten kiristysruuvilla. Sulje suojukset.

Kuinka säätää sahanterän kireys?

Kireys säädetään kiristysruuvilla (11). Kierrä sitä kiristääksesi terää. Kireys riippuu leveydestä: leveät terät vaativat enemmän kireyttä. Liiallinen kireys aiheuttaa ennenaikaisen katkeamisen. Käytön jälkeen löysää aina terä.

Kuinka vaihtaa leikkausnopeus?

Irrota pistoke. Avaa alempi suojakotelo. Löysää hihna kiristysruuvilla (12). Aseta hihna haluttuun asentoon (S1 360 m/min, S2 720 m/min). Kiristä hihna uudelleen ja sulje kotelo.

Mitä tehdä, jos moottori ei käynnisty?

Tarkista, että kotelon kansi on kunnolla kiinni (rajakytkin). Tarkista sulakkeet. Jos ongelma jatkuu, anna asiantuntijan tarkistaa moottori, kaapeli tai liitin. Älä koskaan korjaa moottoria itse.

Kuinka puhdistaa vannesaha?

Irrota laite verkosta. Käytä kosteaa liinaa hieman mustasaippuaa. Älä käytä liuottimia tai syövyttäviä aineita. Varo ettei vettä pääse sisälle. Puhdista suojalaitteet ja tuuletusaukot säännöllisesti.

Mitä suojavarusteita käyttää?

Käytä aina suojalaseja, kuulosuojaimia ja pölyisissä olosuhteissa hengityssuojainta. Sido pitkät hiukset ja käytä tiukkoja vaatteita. Käytä käsineitä terän käsittelyssä.

Kuinka käyttää yhdensuuntaisohjainta?

Asenna yhdensuuntaisohjain (5) ohjauskiskoon. Säädä haluttu leikkausleveys asteikon (u) avulla ja lukitse kiristysvipu (q). Pitkittäisleikkauksissa aseta työkappale ohjainta vasten ja työnnä tasaisella syötöllä.

Kuinka kuljettaa vannesaha?

Käytä runkoon asennettuja pyöriä. Asetu pyörien puolelle, kallista konetta vetämällä itseäsi kohti. Pidä kiinni rungosta. Huomioi korkea painopiste. Älä koskaan käytä suojalaitteita nostamiseen.

Mitä materiaaleja voidaan leikata?

Saha on tarkoitettu puun ja puuta vastaavien materiaalien leikkaamiseen (pituus- ja poikkisuunnassa). Pyöreät materiaalit vaativat pidikejärjestelmän. Ei saa käyttää polttopuun tai metallien leikkaamiseen.

Mistä löytää varaosat?

Kuluvat osat (hiiliharjat, terät, pöytäinsertit, hihnat) ovat saatavana Scheppachin huoltopalvelusta. Skannaa QR-koodi kotisivulla tai ota yhteyttä huoltokeskukseen. Käytä vain alkuperäisiä osia.

KÄYTTÖOHJE HBS400 SCHEPPACH

Tuotteessa olevien symbolien merkitys

Tässä käyttöoppaassa olevien symbolien tarkoituksena on kiinnittää huomiosi mahdollisiin riskeihin. Turvallisuusmerkit ja selitykset on ymmärrettävä tarkalleen oikein. Varoitukset itsessään eivät poista riskejä eivätkä korvaa onnettomuuksien ehkäisyn tarvittavia toimenpiteitä.

	Varoitus! Jos ohjeet laiminlyödään, seurauksena voi olla hengenvaara, loukkaantumisvaara tai työkalun vioittuminen!
	Lue ja huomioi käyttöohje ja turvallisuusohjeet ennen käyttöönottoa!
	Käytä suojalaseja!
	Käytä kuulosuojaimia!
	Käytä hengityssuojainta, jos työssä muodostuu pölyä!
	Huomio! Loukkaantumisvaara! Älä tartu liikkuvaan sahanterään!
	Käytä suojakäsineitä.
	Huomio! Ennen laitteen asennusta, puhdistusta, muutosasennuksia, kunnossapitoa, varastointia ja kuljettamista se on kytkettävä pois päältä ja irrotettava virransyötöstä.
	Sahanterän suunta
	Tuote vastaa voimassa olevia eurooppalaisia direktiivejä.
	Tuote on sovellettavien Serbian ohjeiden mukainen.

Sisällysluettelo:

Sivu:

1. Johdanto 243
2. Tuotteen kuvaus (kuvat A - AC) 243
3. Toimituksen sisältö 243
4. Määräystenmukainen käyttö 243
5. Yleiset turvallisuusohjeet....244
6. Jäännösriskit....246
7. Tekniset tiedot....247
8. Rakenne ja käyttö 247
9. Kuljetus 250
10. Työohjeita....250
11. Puhdistus ja huolto 251
12. Varastointi....251
13. Sähköliitäntä 252
14. Hävittäminen ja kierrätys 252
15. Ohjeet häiriöiden poistoon....253
16. Vaatimustenmukaisuusvakuutus 358

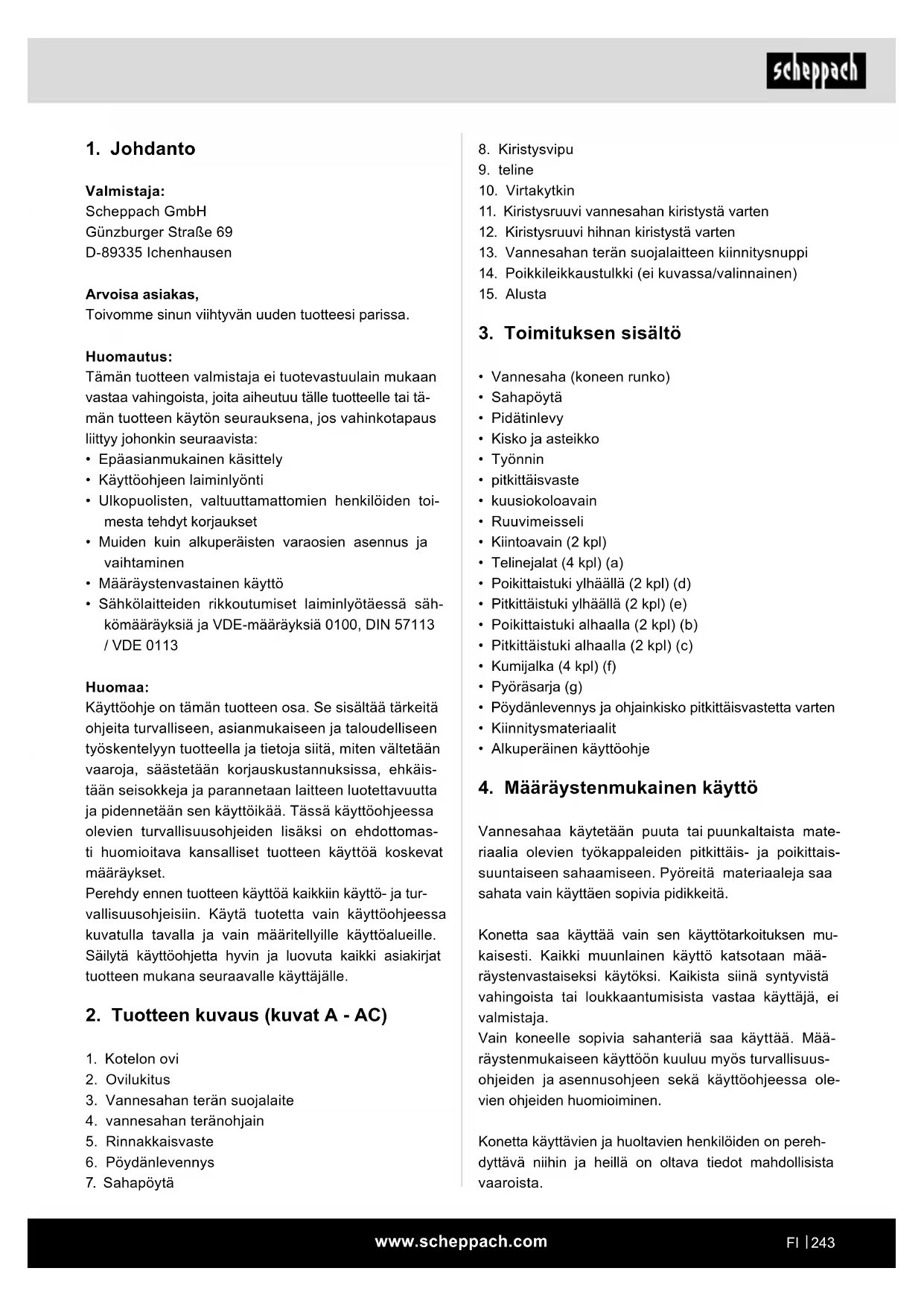

1. Johdanto

Valmistaja:

Scheppach GmbH

Toivomme sinun viihtyvän uuden tuotteesi parissa.

Huomautus:

Tämän tuotteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu tälle tuotteelle tai tä- män tuotteen käytön seurauksena, jos vahinkotapaus liittyy johonkin seuraavista:

• Epäasianmukainen käsittely
  • Käyttöohjeen laiminlyönti
• Ulkopuolisten, valtuuttamattomien henkilöiden toimesta tehdyt korjaukset
• Muiden kuin alkuperäisten varaosien asennus ja vaihtaminen
  • Määräystenvastainen käyttö
• Sähkölaitteiden rikkoutumiset laiminlyötäessä sähkömääräyksiä ja VDE-määräyksiä 0100, DIN 57113 / VDE 0113

Huomaa:

Käyttöohje on tämän tuotteen osa. Se sisältää tärkeitä ohjeita turvalliseen, asianmukaiseen ja taloudelliseen työskentelyyn tuotteella ja tietoja siitä, miten vältetään vaaroja, säästetään korjauskustannuksissa, ehkäistään seisokkeja ja parannetaan laitteen luotettavuutta ja pidennetään sen käyttöikää. Tässä käyttöohjeessa olevien turvallisuusohjeiden lisäksi on ehdottomasti huomioitava kansalliset tuotteen käyttöä koskevat määräykset.

Perehdy ennen tuotteen käyttöä kaikkiin käyttö- ja turvallisuusohjeisiin. Käytä tuotetta vain käyttöohjeessa kuvatulla tavalla ja vain määritellyille käyttöalueille. Säilytä käyttöohjetta hyvin ja luovuta kaikki asiakirjat tuotteen mukana seuraavalle käyttäjälle.

2. Tuotteen kuvaus (kuvat A - AC)

1. Kotelon ovi
2. Ovilukitus
3. Vannesahan terän suojalaite
4. vannesahan teränohjain
5. Rinnakkaisvaste
6. Pöydänlevennys

7. Sahapöytä

8. Kiristysvipu

9. teline
10. Virtakytkin
11. Kiristysruuvi vannesahan kiristystä varten
12. Kiristysruuvi hihnan kiristystä varten
13. Vannesahan terän suojalaitteen kiinnitysnuppi
14. Poikkileikkaustulkki (ei kuvassa/valinnainen)
15. Alusta

3. Toimituksen sisältö

• Vannesaha (koneen runko)
- Sahapöytä
- Pidätinlevy
- Kisko ja asteikko
- Työnnin
- pitkittäisvaste
- kuusiokoloavain
- Ruuvimeisseli
- Kiintoavain (2 kpl)
• Telinejalat (4 kpl) (a)
• Poikittaistuki ylhäällä (2 kpl) (d)
- Pitkittäistuki ylhäällä (2 kpl) (e)
• Poikittaistuki alhaalla (2 kpl) (b)
- Pitkittäistuki alhaalla (2 kpl) (c)
• Kumijalka (4 kpl) (f)
- Pyöräsarja (g)
• Kiinnitysmateriaalit
- Alkuperäinen käyttöohje

- Pöydänlevennys ja ohjainkisko pitkittäisvastetta varten

4. Määräystenmukainen käyttö

Vannesahaa käytetään puuta tai puunkaltaista materiaalia olevien työkappaleiden pitkittäis- ja poikittais-suuntaiseen sahaamiseen. Pyöreitä materiaaleja saa sahata vain käyttäen sopivia pidikkeitä.

Konetta saa käyttää vain sen käyttötarkoituksen mukaisesti. Kaikki muunlainen käyttö katsotaan määräystenvastaiseksi käytöksi. Kaikista siinä syntyvistä vahingoista tai loukkaantumisista vastaa käyttäjä, ei valmistaja.

Vain koneelle sopivia sahanteriä saa käyttää. Määräystenmukaiseen käyttöön kuuluu myös turvallisuusohjeiden ja asennusohjeen sekä käyttöohjeessa olevien ohjeiden huomioiminen.

Konetta käyttävien ja huoltavien henkilöiden on perehdyttävä niihin ja heillä on oltava tiedot mahdollisista vaaroista.

Jos koneeseen tehdään muutoksia, valmistaja ei ota mitään vastuuta siitä aiheutuvista vahingoista.

Määräystenmukaisesta käytöstä huolimatta kaikkia jäännösriskitekijöitä ei voida kokonaan sulkea pois. Koneen rakenteesta ja mallista riippuen voi esiintyä seuraavia:

• Kuulovauriot, jos ei käytetä kuulosuojaimia.
• Terveydelle vaaralliset puupölypäästöt, kun laitetta käytetään suljetuissa tiloissa.
• Onnettomuusvaara koskettaessa kädellä työkalun suojaamattomalle leikkausalueelle.
• Vammautumisvaara työkaluja vaihdettaessa (viilto-vammojen vaara).
• Työkappaleiden tai työkappaleen osien sinkoutumisen vaara.
  • Sormien puristuminen.
  • Takaiskusta aiheutuva vaara.
• Työkappaleen kallistuminen riittämättömän työkappaleen asetuspinnan vuoksi.
  • Leikkuutyökaluun koskeminen.
• Oksan kappaleiden ja työkappaleen osien ulos sinkoi-leminen.

Huomaa, että laitteitamme ei ole tarkoitettu kaupalliseen käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön. Takuu ei ole voimassa, jos laitetta käytetään kaupalliseen tarkoitukseen, käsityöammatin harjoittamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toiminnassa.

5. Yleiset turvallisuusohjeet

Sähkötyökalujen yleiset turvallisuusohjeet

⚠️ VAROITUS: Lue kaikki turvallisuusohjeet, ohjeet, kuvaukset ja tekniset tiedot, jotka ovat tämän sähkötyökalun ohessa.

Laiminlyönnit seuraavien ohjeiden noudattamisessa voivat aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet myöhempää tarvetta varten.

Turvallisuusohjeissa käytetty termi "sähkötyökalu" tarkoittaa verkkovirralla toimivia sähkötyökaluja (joissa on virtajohto) tai akkukäyttöisiä sähkötyökaluja (ilman virtajohtoa).

1. Työpaikan turvallisuus
   a) Pidä työpaikka siistinä ja hyvin valaistuna. Epäjärjestys tai huono/puuttuva valaistus työalu- eilla voi aiheuttaa onnettomuuksia.
   b) Älä työskentele sähkötyökalulla räjähdysvaarallisessa ympäristössä, jossa on palavia nesteitä, kaasuja tai pölyjä. Sähkötyökalut muodostavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
   c) Pidä lapset ja muut henkilöt loitolla sähkötyökalusta, kun käytät sitä. Jos olet työskentelyn aikana epävakaassa asennossa, voit menettää sähkötyökalun hallinnan.

2. Sähköturvallisuus

a) Sähkötyökalun liitäntäpistokkeen täytyy sopia pistorasiaan. Pistoketta ei saa muuttaa millään tavalla. Älä käytä mitään sovitinpistoketta yh-dessä suojamaadoitettujen sähkötyökalujen kanssa. Kun pistoketta ei muunnella ja se sopii pistorasiaan, sähköiskun vaara on pienempi.

b) Vältä vartalon kosketusta maadoitettuihin pintoihin, kuten putkiin, lämmittimiin, uuneihin ja jääkaappeihin. Sähköiskun vaara kasvaa, kun vartalosi on maadoitettu.

c) Pidä sähkötyökalu loitolla sateesta tai kosteu-desta. Jos sähkötyökaluun pääsee vettä, sähköiskun vaara kasvaa.

d) Älä käytä liitäntäjohtoa epätarkoituksenmukaisesti esim. sähkötyökalun kantamiseen ja ripustamiseen, äläkä irrota pistoketta pistorasiasta vetämällä johdosta. Pidä liitäntäjohto loitolla kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Kun liitäntäjohto on vioittunut tai kierteellä, sähköiskun vaara on suurempi.

e) Kun käytät sähkötyökalua ulkona, käytä vain sellaista jatkojohtoja, jotka on hyväksytty ulkokäyttöön. Ulkokäyttöön hyväksytyn jatkojohdon käyttäminen vähentää sähköiskun vaaraa.

f) Jos sähkötyökalun käyttöä kosteassa ympäristössä ei voi välttää, käytä vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

1. Ihmisten turvallisuus

a) Ole tarkkaavainen, toimi varovaisesti ja menettele järkevästi sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai jos olet huumaavien aineiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Huomion herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi johtaa vakaviin vammautumisiin.

b) Käytä henkilökohtaista suojavarustusta ja aina suojalaseja. Henkilökohtaisen suojavarustuksen, kuten pölynaamarin, liukuestepohjaisten turvajalkineiden, suojakypärän tai kuulosuojaimien käyttö sähkötyökalulla tehtävistä töistä riippuen vähentää vammautumisvaaraa.

c) Estä tahaton käyttöönotto. Varmista, että sähkötyökalu on kytketty pois ennen kuin kytket virransyötön ja/tai akun päälle, ennen kuin otat laitteen käteesi tai alat kantaa sitä. Jos sähkötyökalua kantaessasi pidät sormiasi kytkimellä tai sähkötyökalu on kytkettynä päälle-asentoon, kun se kytketään virransyöttöön seurauksena voi olla onnettomuuksia.

d) Poista säätötyökalut tai ruuviavaimet ennen kuin kytket sähkötyökalun päälle. Pyörivässä sähkötyökalun osassa oleva työkalu tai avain voi aiheuttaa vammoja.

e) Vältä epänormaaleja vartalon asentoja. Varmista, että seisot tukevasti ja säilytät aina tasapainon. Näin pidät sähkötyökalun paremmin hallinnassa myös odottamattomissa tilanteissa.

f) Käytä sopivaa vaatetusta. Älä pidä päälläsi liian väljiä vaatteita tai koruja. Pidä hiuksesi ja vaat- teesi loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat jäädä kiinni liikkuviin osiin.

g) Jos pölyn poistoimu- ja -keräyslaitteet voidaan asentaa, varmista, ne on liitettävä ja niitä on käytettävä oikein. Pölyn poistoimulaitteen käytöllä voidaan vähentää pölystä aiheutuvia vaaroja.

h) Älä tuudittaudu katteettomaan turvallisuudentunteeseen äläkä poikkea sähkötyökalujenturvamääräyksistä vaikka olisit jo harjaantunut sähkötyökalun käyttäjä. Huolimattomuus laitteen käsittelyssä voi jo sekunnin murto-osassa johtaa vakaviin vammoihin.

4. Sähkötyökalun käyttö ja käsittely

a) Älä ylikuormita sähkötyökalua. Käytä työssä sitä varten tarkoitettua sähkötyökalua. Sopivalla sähkötyökalulla työskentelet paremmin ja turvallisemmin ilmoitetulla tehoalueella.

b) Älä käytä sähkötyökalua, jonka kytkin on viallinen. Sähkötyökalu, jota ei voi kytkeä asianmukaisesti päälle tai pois päältä, on vaarallinen ja se täytyy korjata.

c) Vedä pistoke irti pistorasiasta ja/tai poista irrotettava akku ennen kuin alat säätää laitetta, vaihtaa käyttötyökaluja tai laitat sähkötyökalun pois. Nämä varotoimenpiteet estävät sähkötyökalun tahattoman käynnistymisen.

d) Säilytä käyttämättömiä sähkötyökaluja lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät ole perehtyneet siihen tai jotka eivät ole lukeneet näitä ohjeita.Kokemattomien henkilöiden käytössä sähkötyökalut ovat vaarallisia.

e) Hoida sähkötyökaluja ja käytettäviä työkaluja huolellisesti. Tarkasta, että liikkuvat osat toimivat moitteettomasti ja jumittumatta ja etteivät osat ole murtuneet tai vaurioituneet niin, että sähkötyökalun toiminta vaarantuu. Korjauta vialliset osat ennen sähkötyökalun käyttöä. Monien onnettomuuk-sien taustalla on sähkötyökalujen huono huolto.

f) Pidä leikkuutyökalut terävinä ja puhtaina. Huolellisesti hoidetut leikkuutyökalut, joissa on terävät leikkuureunat, juuttuvat vähemmän ja ovat kevyemmin ohjailtavissa.

g) Käytä sähkötyökalua, lisävarusteita, käyttö- työkaluja jne. näiden ohjeiden mukaisella ta- valla. Huomioi tällöin työolosuhteet ja suoritettava tehtävä. Sähkötyökalujen käyttö muuhun kuin niille määritettyihin käyttötarkoituksiin voi joh- taa vaarallisiin tilanteisiin.

h) Pidä kahvat ja tartuntapinnat kuivina, puhtaina ja öljyttöminä ja rasvattomina. Sähkötyökalun käyttö ja hallinta odottamattomissa tilanteissa ei ole turvallista, jos kahvat ja tartuntapinnat ovat liukkaita.

5. Huolto

a) Korjauta sähkötyökalu vain pätevällä ammat- tihenkilöllä ja käyttäen vain alkuperäisiä va- raosia. Näin varmistetaan sähkötyökalun pysymi- nen turvallisena.

⚠️ VAROITUS! Tämä sähkötyökalu muodostaa käytön aikana sähkömagneettisen kentän. Tämä kenttä voi joissain olosuhteissa haitata aktiivisten tai passiivisten ihonalaisten lääkinnällisten laitteiden toimintaa. Vakavien tai hengenvaarallisten vammojen vaaran vähentämiseksi suosittelemme, että ihonalaisia lääkinnällisiä laitteita käyttävät henkilöt neuvottelevat lääkärinsä kanssa ennen kuin alkavat käyttää sähkötyökalua.

Lisäturvallisuusohjeet

- Käytä suojakäsineitä kaikissa vannesahan terälle tehtävissä huoltotöissä!

- Kun sahataan pyöreitä puita, täytyy käyttää laitetta, joka estää työkappaleen kiertymisen.

- Kun sahataan lautojen reunoja, täytyy käyttää laitetta, joka estää työkappaleen takaiskun.

• Pölypäästöarvojen noudattamiseksi puuntyöstössä ja käytön turvallisuuden varmistamiseksi on liitettävä pölynimulaitteisto, jonka ilman virtausnopeus on vähintään 20 m/s.
• Anna turvallisuusohjeet kaikille henkilöille, jotka työskentelevät koneen parissa.
• Älä käytä sahaa polttopuiden sahaamiseen.
• Koneessa on turvakytkin, joka estää sen uudelleenkäynnistymisen virtakatkoksen jälkeen.
• Tarkasta ennen käyttöönottoa, että laitteen tyyppikilvessä ilmoitettu jännite vastaa verkkovirran jännitettä.
• Käytä johtokelaa vain, kun se on kelattu auki.
• Koneella työskenteleviä henkilöitä ei saa häiritä.
• Huomioi moottorin ja vannesahan terän pyörimissuunta.
• Koneessa olevia turvalaitteita ei saa purkaa eikä tehdä toimimattomiksi.
• Älä leikkaa työkappaleita, jotka ovat niin pieniä, ettei niistä voi pitää kunnolla käsin kiinni.
• Älä koskaan poista irronneita sirpaleita, lastuja tai kiinni juuttuneita puuosia vannesahan terän liikkuessa.
• Voimassa olevat tapaturmantorjuntamääräykset ja muut yleisesti voimassa olevat turvatekniset mää-räykset on huomioitava.
• Huomioi työturvallisuusviranomaisen antamat tie-dotteet (VBG 7).
• Huomio! Estä pitkien työkappaleiden taittuminen leikkauksen loppuvaiheessa. (esim. purkamisteline jne.).
• Vannesahan terän suojalaitteen (3) on oltava laitetta kuljetettaessa ala-asennossa lähellä pöytää.
• Suojakansia ei saa käyttää koneen kuljettamiseen tai koneen epäasianmukaiseen käyttöön.
• Vääntyneitä tai vioittuneita vannesahan teriä ei saa käyttää.
  • Vaihda kulunut pöytäalusta.
• Älä koskaan ota konetta käyttöön, jos vannesahan terää suojaava ovi tai erottava suojalaite on au- ki-asennossa.
• Varmista, että valittu vannesahan terä ja nopeus sopivat leikattavalle materiaalille.
• Älä aloita vannesahan terän puhdistusta ennen kuin se on pysähtynyt kokonaan.
• Suoritettaessa pienten työkappaleiden suoraa sahausta rinnakkaisvastetta päin on käytettävä työnnintä.
• Käytä käsineitä käsitellessäsi vannesahan terää ja karkeita materiaaleja!

• Kuljetuksen aikana vannesahan terän suojalaitteen on oltava alimmassa asennossa ja lähellä pöytää.

• Kun suoritetaan viisteleikkaus sopivalla pöydällä, on rinnakkaisvaste asetettava pöydän alaosaan.

• Älä koskaan käytä erottavia suojalaitteita nostamiseen tai kuljettamiseen.
• Varmista, että vannesahan terän suojalaitteita käytetään ja että ne ovat oikein säädettyjä.
• Pidä kätesi turvallisen välimatkan päässä vannesahan terästä. Käytä kapeisiin leikkauksiin työnnintä.
• Säädä säädettävät suojalaitteet niin, että ne ovat mahdollisimman lähellä työkappaletta.
• Säilytä työnnintä koneessa sitä varten olevassa pidikkeessä, jotta se on aina käden ulottuvilla ja yllät siihen normaalista työasennosta.
• Normaalissa työasennossa koneen käyttäjä on koneen edessä.
• Älä käytä jäähdytysnesteitä. Veden tai muiden jäähdytysnesteiden käyttö voi johtaa sähköiskuun.
• Älä käytä sähkötyökaluja vannesahan terää suojaa- van pääsysuojuksen ollessa auki. Kosketus liikku- viin osiin voi johtaa kehon vammoihin.

6. Jäännösriskit

Sähkötyökalu on rakennettu valmistusajankohdan parhaan käytettävissä olleen teknisen tiedon ja voimassa olevien turvateknisten määräysten mukaisesti. Siitä huolimatta töissä voi esiintyä yksittäisiä jäännösriskejä.

- Liikkuva vannesahan terä altistaa sormien ja käsien vammautumisvaaraan, jos työkappaletta ohjataan epääasianmukaisesti. Työkappaleen sinkoutuminen aiheuttaa vammoja, jos työkappaleen pidike on virheellinen tai sitä ohjataan väärin, esim. kun työskennellään ilman vastetta.

- Puupölyjen tai puunlastujen aiheuttama vaara terveydelle. Käytä ehdottomasti henkilökohtaisia suojavarusteita, kuten silmäsuojaimia. Käytä poistoimulaitteistoa!

- Viallisen vannesahan terän aiheuttamat vammat. Tarkasta vannesahan terän moitteeton kunto säännöllisesti.

- Sormien ja käsien vammautumisen vaara vannesahan terää vaihdettaessa. Käytä sopivia työkäsineitä.

- Käynnistyvän vannesahan terän aiheuttama vammautumisvaara konetta päälle kytkettäessä.

- Sähkövirran aiheuttama vaara, jos käytetään epäasianmukaisia virtajohtoja.

- Käynnistyvän vannesahan terän aiheuttama vaara terveydelle, jos käyttäjällä on pitkät hiukset tai jos hänellä on löysät vaatteet. Käytä henkilökohtaista suojavarustusta, kuten hiusverkkoa ja vartaloa myötäileviä työvaatteita.

• Lisäksi kaikista asianmukaisista toimenpiteistä huolimatta voi jäljelle jäädä piileviä jäännösriskejä.
• Jäännösriskit voidaan minimoida noudattamalla kohtia "Yleiset turvallisuusohjeet" ja "Määräystenmukainen käyttö" sekä käyttöohjetta kokonaisuudessaan.

7. Tekniset tiedot

Vaihtovirtamoottori	220 - 240 V ~,50 Hz
Teho S1* 750 W
Joutokäyntikierrosluku 1400 min	-1
Vannesahan terän pituus 2240 mm
Vannesahan leveys	6 - 15 mm
Vannesahan nopeus I	360 m/min
Vannesahan nopeus II	720 m/min
Leikkuukorkeus	0–170 mm
Säde	305 mm
Pöydän koko	500 x 400 mm
Pöytä kallistettavissa	0° - 45°
Työkappaleen maksimikoko.	600 x 600 x 170mm
Paino	59 kg

Oikeus teknisiin muutoksiin pidätetään!

*Käyttötapa S1 (jatkuva käyttö)

Työkappaleen on oltava vähintään 3 mm korkea ja 10 mm leveä.

Melu- ja tärinäarvot on määritetty standardin EN 62841 mukaisesti.

Äänenpainetaso L_pA	77,4 dB
Epävarmuus K_pA	3 dB
Äänen tehotaso L_WA	90,4 dB
Epävarmuus K_WA	3 dB

Käytä kuulosuojaimia.

Melu voi aiheuttaa kuulovamman. Värähtelyn kokonaisarvot (kolmen suunnan vektorisumma) on määritetty EN 62841 mukaisesti.

Ilmoitettu melupäästöarvo on mitattu standardin mukaisella tarkastusmenetelmällä ja sitä voidaan käyttää vertailuarvona vertailussa toisiin sähkötyökaluihin. Ilmoitettua melupäästöarvoa arvoa voidaan käyttää myös kuormituksen tilapäiseen arviointiin.

VAROITUS

Melupäästöt voivat sähkötyökalun tosiasiallisen käytön aikana poiketa annetuista arvoista sähkötyökalun käyttötavasta riippuen, erityisesti sen mukaan, minkä tyyppistä työkappaletta työstetään.

On välttämätöntä määrittää käyttäjän suojaamiseksi turvatoimenpiteet, jotka perustuvat tosiasiallisissa käyttöolosuhteissa esiintyvän tärinäkuormituksen arviointiin (tällöin on huomioitava kaikki käyttöjakson osat, esimerkiksi ajat, jolloin sähkötyökalu on pois kytkettynä ja ajat, jolloin se on päällä mutta käy ilman kuormaa).

8. Rakenne ja käyttö

⚠️ Huomio!

Tuote on ehdottomasti asennettava täydellisesti ennen käyttöönottoa!

• Avaa pakkaus ja ota laite varovasti ulos.
• Poista pakkausmateriaali sekä pakkaus- ja kuljetusvarmistukset (jos sellaiset on).
• Tarkasta, onko toimituksen sisältö täydellinen.
• Tarkasta, onko laitteessa tai lisäosissa kuljetusvaurioita.
• Säilytä pakkausta mahdollisuuksien mukaan takuuajan päättymiseen asti.

HUOMIO!

Laite ja pakkausmateriaalit eivät ole lasten leikki-kaluja! Lapset eivät saa leikkiä muovipussien, kal-vojen tai pienosien kanssa! Vaarana osien joutu-minen nieluun ja tukehtuminen!

Kone on asetettava paikalleen tukevasti, toisin sanoen se on ruuvattava kiinni työpöytään tai kiinteään alustaan. Tätä tarkoitusta varten koneen jalassa on kiinnitysreiät.

• Sahapöydän täytyy olla oikein asennettuna.
• Kaikkien suojakansien ja turvalaitteiden on oltava asianmukaisesti asennettuna ennen kuin kone otetaan käyttöön.
  • Vannesahan on voitava liikkua vapaasti.

• Varo kertaalleen työstetyssä puussa olevia vieraita esineitä, kuten esim. nauloja tai ruuveja.

• Varmista ennen päälle-/pois-kytkimen painamista, että vannesaha on asennettu oikein ja liikkuvat osat liikkuvat kevyesti.

• Varmista ennen liittämistä, että liitettävän koneen tyyppikilven tiedot vastaavat verkkovirran tietoja.

asennustyökalu

• 1 kita-avain SW 10/13

8.1 Alustan asennus (kuvat B + C + D)

Asennusosat:

• 4 Telinejalat (a)
• Telinetuet alhaalla: 2 x pitkä (b) + 2 x lyhyt (c)
- Telinetuet ylhääällä: 2 x pitkä (d) + 2 x lyhyt (e)
• 4 kumijalkaa (f), 4 aluslaattaa M8, 4 mutteria M8

- Kiinnitysosat (24 lukkoruuvit M8x16, 4 kuusioruuvit M8x45, 32 aluslaatat M8, 28 mutterit M8, 4 lukkorenkaat M8)

- 2 pyörää pyöräkiinnityksillä (g) (2 lukkorengasta M8x20, 2 aluslaattaa 8, 2 pysäytysmutteria M8).

- Kiristä kaikki ruuvit kevyesti käsin asennuksen aikana.

- Ruuvaa 4 kumijalkaa kiinni telinejalkoihin.

- Asenna yksi telinetuki alhaalla (b + c) 2 lukkoruuvilla M8x16, 2 aluslaatalla ja 2 mutterilla telinejalkaan (a).

- Asenna nyt telinetuet ylhäällä (d + e) 4 lukkoruuvilla M8x16, 4 aluslaatalla ja 4 mutterilla telinejalkoihin (a) kuvassa C esitetyllä tavalla.

- Asenna molemmat pyörät pyöräkiinnitysten (g) kanssa käyttäen 2 lukkoruuvia M8x20, 2 aluslaattaa 8, 2 pysäytysmutteria M8 (kuvat C + D).

- Aseta pahvi koneen taakse ja kallista sitä sitten varovaisesti taaksepäin, kunnes kone on kotelon päällä.

- Ohjaa esiasennettu teline (kuva C) vannesahan peruslevyn alle, ruuvaa kiinni 4 kuusioruuvilla M8x45, 8 aluslaatalla ja 4 lukkorenkaalla ja 4 mutterilla, kivistä käsin.

- Aseta kone alustan kanssa tasaiselle pinnalle ja ki- ristä kaikki ruuvit tiukasti.

8.2 Pöytälevyn asennus (kuvat E - J)

• Aseta pöytäsisäke (h) sahapöydässä (7) sitä varten olevaan aukkoon (kuva E). (Pura sahapöytä käänne-tyssä järjestyksessä vaihtamista varten.)
• Ohjaa vannesahan terä sahapöydässä olevan raon läpi. Aseta työpöytä pöydän kiinnitykseen niin, että kiinnitysruuvi (i) voidaan liittää pidikkeen (j) läpi (kuvat F + G).

- Ruuvaa työpöytä kiinni siipimutterilla (k) (kuvat E + H).

• Tarkasta, että sahanterä liikkuu vapaasti eikä koske pöytään.
• Asenna ruuvi M6x40 kahden aluslevyn ja ruuvin kanssa pöytään. (Kuva I)
• Säädä pöytä suoraan kulmaan vannesahan kanssa säätöruuvilla (I). – Käytä kiinnityskulmaa –
• Lukitse säätöruuvi (l) ja kiristä siipimutteri (k).
  • Aseta asteikko-osoitin (m) 0:aan.
• Säädä kulma-asteikko (n): Löysäämällä ruuveja (o) ja siirtämällä kulma-asteikkoa (n), kunnes asteikko-osoitin (m) osoittaa 0:aa. Kiristä ruuvit uudelleen.

8.3 Pöydänlevennyksen asennus

(kuvat K + L + M + N + O)

Poista molemmat ruuvit ja aluslaatat (p) pöydänlevennyksestä (6). (Kuva K)

Työnnä pöydänlevennys (6) koneeseen asennetun pöydän päälle. Varmista, että kirstysvipu (8) on avattu (kuvat L + M).

Työnnä pöydänlevennys kokonaan pöytään (kuva N) kiinnittääksesi molemmat ruuvit (p) molemmilla puolilla. (Kuva O) Varmista, että ruuvit (p) asennetaan molemmilla puolilla. Molempia ruuveja käytetään pöydänlevennyksen ulos vetämisen rajoittamiseen.

8.4 Rinnakkaisvasteen asennus (kuva P)

• Asenna rinnakkaisvaste (5) asettamalla sen taakse ja kiinnitä asettamalla kiristysvipu (q) alas.
• Irrotettaessa kiristysvipu (q) vedetään ylös ja rinnakkaisvaste (5) otetaan pois.
• Rinnakkaisvasteen kiristysvoimaa voidaan säätää takana olevalla pyälletyllä mutterilla (r).

8.5 Leikkuuleveyden säätö (kuvat P + Q)

• Kun suoritetaan puuosien pitkittäisleikkauksia, täytyy käyttää rinnakkaisvastetta (5).
• Aseta rinnakkaisvaste (5) ohjainkiskoon (v) sahante-rän oikealle tai vasemmalle puolelle.
• Rinnakkaisvasteen (5) ohjainkiskossa on 2 asteikkoa (s/t), jotka osoittavat kiinnityskiskon ja sahante-rän välisen etäisyyden.
• Säädä rinnakkaisvaste (5) haluttuun mittaan tarkastusikkunassa (u) ja kiinnitä rinnakkaisvasteen kiris-tysvivulla (q) (kuva P)

8.6 Pöydänlevennysten käyttäminen (kuvat R - T)

- Erityisen leveiden työkappaleiden yhteydessä on aina käytettävä pöydänlevennystä (6).

- Avaa kiristysvipu (8) ja vedä pöydänlevennystä ulos niin paljon, että sahattava työkappale voidaan asettaa sen päälle siten, ettei se kallistu. (Kuva T)

8.7 Sahanterän vaihto (kuvat U + V)

Huomio: Vedä virtapistoke irti!

• Poista rinnakkaisvaste ja pöydänlevennys päinvastai-sessa suunnassa (kuvat K-P).
• Avaa vannesahan terän suojaus ylhäällä ja alhaalla.
• Löysää vannesaha kiristysruuvilla (11) (kuva U), ota vanne pois.
  • Aseta uusi vannesaha.

Sivukorjaus (kuva U)

• Vannesahan on kuljettava vannepyörien keskellä.
- Pyöritä ylempää vannepyörää kädellä leikkaussuuntaan ja suorita sivukorjaus kahvalla (w).

Huomio! Vannepyörän on liikuttava vannepyörän keskellä usean kierroksen jälkeenkin. Silmämääräinen tarkastus!

• Pyöritä vannepyörää kädellä leikkaussuuntaan ja säädä samanaikaisesti lopullinen jännitys kiristysruuvilla (11). Jännitys riippuu vannesahan leveydestä. Leveät vannesahat on jännitettävä voimakkaammin kuin kapeat.
• Kierrä vastamutteri (x) kiinni säädön jälkeen. Sulje suojakansi.
• Huomio! Liian voimakas kiristys johtaa ennenaikai-seen murtumiseen!
• Asenna pöydänlevennys käänetyssä järjestyksessä. (Kuva K - O)
• Lopetettuasi työt löysää aina vannesahan terä! Löysää kiristysruuvi (11) tätä varten.

8.8 Kierrosluvun säätö (kuvat V + W + X)

Vedä virtapistoke irti!

• Avaa suojakupu.
• Löysää hihna kiristysruuvilla (12).
• Aseta hihna haluttuun asentoon (S1 tai S2).
• Jännitä hihna uudelleen kiristysruuvilla (12).
• Sulje alempi suojakupu.

Kierroslukualue:

• Kierrosluku, teho 1 360 m/min.
- Kovan puun ja kovan puun kaltaisten materiaalien ja hienojen leikkauksien työstämiseen.
• Kierrosluku, teho 2 720 m/min.
- Pehmeän puun ja vähemmän tarkkojen leikkauksien työstämiseen.

8.9 Vannesahan teränohjain (kuva Y)

Vannesahan teränohjainta voidaan säätää löysäämällä kiinnitysnuppi (13).

Ylemmän vannesahan teräohjain voidaan säätää 0 - 175 mm työkappalekorkeuteen.

Mahdollisimman pieni etäisyys työkappaleeseen takaa optimaalisen teränohjauksen ja turvallisen työskentelyn!

Vastapainelaakeri (kuvat Z + AA)

Vastapainelaakeri (y) ottaa työkappaleen syöttöpaineen vastaan. Aseta ylempi ja alempi vastapainelaakeri niin, että se on kevyesti kiinni vannesahan takapuolella. Kiristä ruuvit (aa). Etäisyyden tulee olla noin 0,5 mm.

Ohjainrulla ylhäällä. (Kuva Z)

Säädä ylemmät ohjainrullat (z) kyseiseen vannesahan leveyteen. Ohjainrullien etureunat saavat ulottua enintään vannesahan hampaan juureen. Kun ohjainrullat koskevat vannesahaan kevyesti, kirstä ruuvit (aa).

Ohjaussormet alhaalla (kuva AA)

Säädä alemmat ohjaussormet (ab) kyseiseen vannesahan leveyteen. Ohjaussormien etureunat saavat ulottua enintään vannesahan hampaan juureen. Kun ohjaussormet koskevat vannesahaan kevyesti, kiristä säätöruuvit (ac).

Vannesahan terä ei saa juuttua kiinni!

Työntimen varastointi (kuva AB)

Jotta työnnin (ae) on aina nopeasti saatavilla, ripusta se sille tarkoitettuun laitteeseen (ad), joka sijaitsee ylhäällä vannesahan vasemmalla puolella.

8.10 Poikkileikkaustulkki (14) (valinnainen) (kuva AC)

• Työnnä poikittaisrajoitin (aj) sahapöydän uraan (af).
• Löysää kahvaruuvi (ag).
• Käännä poikittaisrajoitinta (aj), kunnes haluttu kul-mamitta on säädetty. Poikittaisvasteessa oleva nuoli osoittaa säädetyn kulman.
• Kiristä kahvaruuvi (ag) uudelleen.
• Kiinnityskiskoa (ai) voidaan työntää poikittaisrajoittimesta (aj). Löysää sitä varten pyälletty ruuvi (ah) ja työnnä kiinnityskisko (ai) haluttuuun kohtaan. Kiristä pyälletty ruuvi (ah) uudelleen.
• Huomio! Älä työnnä kiinnityskiskoa (ai) liian pitkälle sahanterän suuntaan.

8.11 Kytkeminen päälle/pois (kuva A)

- Saha voidaan kytkeä päälle painamalla vihreää painiketta I (10). Odota ennen sahaamista, että sahanterä on saavuttanut maksimikierrosnopeuden.

- Kytkeäksesi sahan jälleen pois päältä paina punais-ta painiketta 0 (10).

Huomio!

Kun koneella työskennellään, täytyy kaikkien suojalaitteiden ja suojusten olla asennettuina. Ylempi ja alempi vannesahan terä on suojattu kiinteällä suojuksella ja liikuteltavalla kotelon kannella. Kun kotelon kansi avataan, kone kytketään pois päältä. Päälle kytkeminen on mahdollista vain kannen ollessa suljettuna.

9. Kuljetus

Huomio: Huomioi kuljetuksen aikana koneen paino ja suorita tehtävä vähintään yhden toisen henkilön avustuksella!

Ajolaitteen käyttäminen. Sijoitu pyörien puolelle. Vedä koneen yläosaa itseäsi kohti niin, että kone on molempien pyörien varassa ja sitä voidaan liikuttaa. Pitele konetta paikallaan telineessä (9).

Huomio! Ota huomioon koneen korkealla oleva painopiste.

Huomio! Älä koskaan käytä erottavia suojalaitteita nostamiseen tai kuljettamiseen.

10. Työohjeita

Seuraavat suositukset ovat esimerkkejä vannesahojen turvallisesta käytöstä.

Seuraavat turvalliset työskentelytavat on laadittu turvallisuuden edistämiseksi, mutta ne eivät sovellu kaikkiin käyttötapauksiin, ole täydellisiä tai kata kaikkia tilanteita. Ne eivät voi huomioida kaikkia mahdollisia vaarallisia tilanteita ja niitä on tulkittava huolellisesti.

• Kun työskentely tapahtuu suljetuissa tiloissa, täytyy koneisiin liittää pölynimulaitteisto.
• Jos kone on pois käytöstä, esim. työskentelyn pää-tyttyä, löysää vannesahan terä. Aseta koneeseen vastaava opaste, joka kehottaa koneen seuraavaa käyttäjää puolestaan kiristämään vannesahan terän.
• Säilytä käyttämättömiä vannesahan teriä yhdessä ja turvallisesti kuivassa paikassa. Tarkasta vikojen (hampaat, halkeamat) varalta ennen käyttöä. Älä käytä viallisia vannesahan teriä!
• Käytä sopivia käsineitä, kun käsittelet vannesahan teriä.

• Kaikkien suoja- ja turvalaitteiden tulee olla konee-seen asennettuina ennen työskentelyn aloittamista.

• Älä koskaan puhdista vannesahan terää tai vannesahan teränohjainta käsin pideltävällä harjalla tai kaapimella, kun vannesahan terä liikkuu. Hartsiintuneet vannesahan terät vaarantavat työturvallisuuden ja ne on puhdistettava säännöllisesti.

• Suojaudu käyttämällä suojalaseja ja kuulosuojaimia. Käytä hiusverkkoa, jos sinulla on pitkät hiukset. Kääri löysät hihat kyynärpäiden yläpuolelle.
• Kun työskentelet, aseta vannesahan teränohjain aina mahdollisimman lähelle työkappaletta.
• Varmista, että koneen työalue ja ympäristö on valaistu riittävästi.
• Käytä suorissa leikkauksissa aina pitkittäisvastetta, jotta työkappaleen kallistuminen tai paikaltaan luiskahtaminen voidaan estää.
• Kun työstät kapeita työkappaleita työntämällä käsin, käytä työnnintä.
• Kun suoritat vinoa leikkausta, aseta sahapöytä vastaavaan asentoon ja ohjaa työkappaletta pitkittäisvasteessa.
• Perhosenmuotoisten piikkien ja tappien tai kiilojen leikkaamiseksi sahapöytä on asetettava plus- ja miinusasentoon kulma-asteikolla. Varmista, että työkappaletta ohjataan turvallisesti.
• Kun tehdään työkappaleen kaarenmuotoisia ja epäsäännöllisiä leikkauksia molempia käsiä käyttäen, on työkappaletta siirrettävä tasaisesti sormet suljettuina. Pidä työkappaleesta kiinni turvalliselta alueelta.
• Kun kaarenmuotoisia, epäsäännöllisiä leikkauksia tehdään toistuvasti, käytä apusapluunaa.
• Kun sahataan pyöreitä puita, varmista työkappale niin, ettei se kierry.
• Käytä poikittaisleikkaustulkkia (erikoisvaruste), jotta poikittaisleikkaus olisi turvallista.

10.1 Pitkittäisleikkausten suorittaminen (kuva AD)

Tässä työkappaletta sahataan pitkittäissuuntaan.

- Aseta rinnakkaisvaste (5) vannesahan terän oikealle tai vasemmalle puolelle haluttua leveyttä vastaavasti.

- Laske vannesahan teräohjain (4) työkappaleen päälle. (katso 8.9)

- Kytke saha päälle.

- Paina työkappaleen reunaa oikealla kädellä rinnakkaisvastetta (5) vasten, kun lappea sivu on sahapöydän (7) päällä.

- Työnnä työkappaletta tasaisella vauhdilla rinnakkaisvastetta (5) pitkin vannesahan terään.

- Tärkeää: Pitkät työkappaleet täytyy varmistaa kallistumista vastaan leikkauksen lopussa (esim. purka-mistelineellä jne.).

• Huomio! Kun työstetään kapeita työkappaleita, täytyy ehdottomasti käyttää työnnintä.
• Säilytä työnnintä (ae) aina käden ulottuvilla sille tarkoitetussa koukussa (ad) sahan sivulla. (Kuva AB)

10.2 Vinojen leikkausten suorittaminen (kuva J + kuva AE)

• Vinojen leikkausten tekemiseksi samansuuntaisesti vannesahan terän kanssa voidaan sahapöytää (7) kallistaa 0° - 45° eteenpäin.
  • Löysää lukituskahva (k).
• Kallista sahapöytää (7) eteenpäin, kunnes haluttu kulmamitta on säädetty asteikolta (o).
  • Kiristä lukituskahva (k) uudelleen.
• Huomio: Kun sahapöytä (7) on kallistettuna, on rinnakkaisvaste (5) asetettava työskentelysuunnan ollessa poispäin vannesahan terästä alaspäin suunnatulle puolelle (jos työkappaleen leveys sen sallii), jotta työkappale ei luisu.
• Suorita leikkaus kohdassa 10.1 kuvatulla tavalla.

10.3 Leikkaukset vapaalla kädellä (kuva AF)

Vannesahan tärkeä ominaisuus on kaarteiden ja säteiden ongelmaton leikkaaminen.

• Laske vannesahan teräohjain (4) työkappaleen päälle. (katso 8.9)
• Kytke saha päälle.
• Paina työkappaletta lujasti sahapöytää (7) vasten ja työnnä se hitaasti vannesahan terään.
• Kun leikataan vapaalla kädellä, on syöttönopeuden oltava hieman alhaisempi, jotta vannesahan terä voi seurata haluttua linjaa.
• Monissa tapauksissa on hyödyllistä sahata kaarteet ja nurkat karkeasti noin 6 mm etäisyydellä linjasta.
• Jos on sahattava kaarteita, jotka ovat kyseiselle vannesahan terälle liian jyrkkiä, täytyy sahata apuleikkauksia kaarteen etupuolelle asti. Ne putoavat puujätteisiin, kun lopullinen säde sahataan.

10.4 Leikkauksien suorittaminen poikkileikkaustulkin avulla (kuva AG + kuva AC) (valinnainen)

• Aseta poikkileikkaustulkki (14) haluttuun kulmaan (katso 8.10).
• Suorita leikkaus kohdassa 10.1 kuvatulla tavalla.

11. Puhdistus ja huolto

⚠ Varoitus! Vedä virtapistoke irti aina ennen kuin alat suorittaa säätö-, kunnossapito- tai korjaustöitä!

Yleiset huoltotoimenpiteet

Pyyhi aika ajoin liinalla lastut ja pöly pois koneesta. Voitele pyörivät osat kerran kuukaudessa varmistaaksesi työkalun pitkän käyttöiän. Älä voitele moottoria. Älä käytä muovin puhdistamiseen syövyttäviä aineita.

Puhdistus

Pidä suojalaitteet, ilmaraot ja moottorin kotelo niin pölyttömänä ja puhtaana kuin vain mahdollista. Hankaa laite puhtaalla liinalla tai puhalla se paineilmalla alhai-sella paineella puhtaaksi.

Suosittelemme, että laite puhdistetaan heti jokaisen käyttökerran jälkeen.

Puhdista laite säännöllisesti kostealla liinalla ja vähäisellä määrällä suopaa. Älä käytä puhdistus- tai liuotinaineita; ne voivat vahingoittaa laitteen muoviosia. Pidä huoli siitä, ettei laitteen sisäosiin pääse vettä. Veden pääsy sähkölaitteeseen lisää sähköiskun vaaraa.

Huolto

Laitteen sisällä ei ole muita huollettavia osia.

Huoltotietoja

Huomaa, että tämän tuotteen seuraavat osat altistuvat käytönmukaiselle ja luonnolliselle kulumiselle tai että seuraavia osia tarvitaan kuluvina materiaaleina. Kuluvat osat*: Hiiliharjat, sahanterä, pöytäsisäkkeet; kiilahihna

* eivät välttämättä sisälly toimitukseen!

Varaosia ja tarvikkeita saa huoltopalvelustamme. Skannaa sitä varten etusivulla oleva QR-koodi.

12. Varastointi

Varastoi laitetta ja sen lisävarusteita pimeässä, kuivassa ja jäätymiseltä suojatussa paikassa niin, että se on lasten ulottumattomissa.

Optimaalinen varastointilämpötila on 5 - 30 °C.

Säilytä sähkötyökalua alkuperäisessä pakkaukses- saan.

Peitä sähkötyökalu suojataksesi sitä pölyltä tai kosteu-delta.

Säilytä käyttöohje sähkötyökalun läheisyydessä.

13. Sähköliitäntä

Asennettu sähkömoottori on liitetty käyttövalmiiksi. Liitäntä vastaa asiaankuuluvia Saksan sähköteknikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä. Asiakkaan sähköliitännän sekä käytetyn jatkojohdon on vastattava näitä määräyksiä.

Tärkeitä ohjeita

Jos moottori ylikuormittuu, se kytkeytyy itsestään pois päältä. Jäähtymisajan jälkeen (aika vaihtelee) moottori voidaan kytkeä uudelleen päälle.

Viallinen sähköliitosjohto

Sähkön liitosjohtoon syntyy usein eristevaurioita.

Syynä tähän voivat olla:

• Painaumakohdat, jos liitosjohdot viedään ikkunoiden tai ovenraon läpi.
• Taitekohdat liitosjohdon ollessa kiinnitetty tai johdettu väärin.
  • Viiltokohdat ajettaessa liitosjohdon ylitse.
• Eristevauriot repäistäessä irti seinäpistorasiasta.
• Eristeen vanhenemisesta aiheutuvat halkeamat.

Tällaisia vahingollisia sähköliitosjohtoja ei saa käyttää, sillä ne ovat eristevaurioiden vuoksi hengenvaarallisia.

Tarkasta säännöllisesti, onko liitosjohdoissa vaurioita. Varmista, ettei liitosjohto tarkastettaessa ole kiinni virtaverkossa.

Liitäntäjohtojen on vastattava asiaankuuluvia Saksan sähkötekniikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä. Käytä vain sellaisia liitosjohtoja, joissa on merkintä H05VV-F.

Tyyppimerkinnän painatus liitosjohdossa on pakollista.

Vaihtovirtamoottori

• Verkkojännitteen on oltava 220-240 V\~.
• Enintään 25 m pitkien jatkojohtojen poikkipinnan on oltava 1,5 neliömillimetriä.

Sähkövarusteiden liitännät ja korjaukset saa tehdä vain sähköalan ammattilainen.

Ilmoita tiedusteluissa seuraavat tiedot:

• Moottorin virtatyppi
  • Koneen tyyppikilven tiedot
  • Moottorin tyyppikilven tiedot

Kytkentätyyppi Y

Kun verkkoliitäntäjohto on vaihdettava, vaihtaminen on vaarojen välttämiseksi annettava valmistajan tai sen edustajan tehtäväksi.

14. Hävittäminen ja kierrätys

Pakkausta koskevat ohjeet

Pakkausmateriaalit voidaan kierrättää. Hävitä pakkaus ympäristönsuojelumääräysten edellyttämällä tavalla.

Sähkö- ja elektroniikkalaitteiden käsittelyä koskevan lain (ElektroG) tiedot

Sähkö- ja elektroniikkalaitteet eivät kuulu sekajätteisiin, vaan ne on hävitettävä lajiteltuina!

• Käytetyt paristot ja akut, jotka eivät ole laitteeseen kiinteästi asennettuina, on irrotettava vahingoittumattomina ennen laitteen hävittämistä! Niiden hävittämistä säädellään vastaavassa paristojen ja akkujen käsittelyä koskevassa laissa.
• Sähkö- ja elektroniikkalaitteiden omistajan tai käyttäjän velvollisuutena on toimittaa laite lain mukaisella tavalla kierrätykseen.
• Loppukäyttäjä on yksin vastuussa henkilökohtaisten tietojensa poistamisesta laitteesta!
• Yliviiivattua roskalaatikkoa kuvaava symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei saa hävittää sekajätteen mukana.

- Sähkö- ja elektroniikkalaitteet voidaan toimittaa veloituksetta seuraaviin paikkoihin:

• Julkiset hävitys- tai keräyspaikat (esim. kunnallinen kierrätyskeskus).
• Sähkölaitteita myyvät liikkeet (paikalliset tai verkossa toimivat), jos jälleenmyyjä on velvoitettu vastaanottamaan käytettyjä laitteita tai tarjoaa tämän palvelun vapaaehtoisesti.
• Valmistajalle tai lähialueella sijaitsevaan valtuutettuun keräyspaikkaan voidaan uutta laitetta ostamatta palauttaa maksutta enintään kolme samaa laitetyyppiä edustavaa käytettyä sähkölaitetta. joiden reunan pituus on enintään 25 cm.
• Muut valmistajan ja jälleenmyyjän täydentävät palautusehdot saa kyseisestä asiakaspalvelusta.

- Jos valmistaja toimittaa uuden sähkölaitteen yksityistalouteen, vanha laite voidaan samalla loppukäyttäjän pyynnöstä noutaa ilman veloitusta. Ota tätä varten yhteyttä valmistajan asiakaspalveluun.

- Tämä koskee vain laitteita, jotka asennetaan ja myydään Euroopan Unionin jäsenmaissa ja joihin sovelletaan EU:n direktiiviä 2012/19/EU. Euroopan Unionin ulkopuolisissa maissa käytettyjen sähkö- ja elektroniikkalaitteiden hävittämiseen voidaan soveltaa näistä poikkeavia ehtoja.

15. Ohjeet häiriöiden poistoon

Häiriö Mahdolliset syyt Korjauskeinot
Moottori ei toimi	Moottori, johto tai pistoke viallinen, sulakkeet palaneet	Anna kone ammattilaisen tarkastettavaksi. Älä koskaan korjaa moottoria itse. Vaara! Tarkasta sulakkeet, vaihda tarvittaessa
	Kotelon kansi auki (rajakytkin) Sulje	kotelon kansi tarkasti
Moottori käy hitaasti eikä saavuta käyttönopeutta	Jännite liian alhainen, käämit vahingoittuneet, kondensaattori palanut	Tarkastuta jännite sähkölaitoksella. Anna moottori ammattilaisen tarkastettavaksi. Teetä kondensaattorin vaihto ammattilaisella
Moottori aiheuttaa liikaa melua	Käämit vioittuneet, moottori viallinen	Anna moottori ammattilaisen tarkastettavaksi
Moottori ei saavuta täyttä tehoa	Verkkolaitteen virtapiiri ylikuormittunut (lamput, muut moottorit jne.).	Älä käytä muita laitteita tai moottoreita samassa virtapiirissä
Moottori ylikuumentuu herkästi	Moottorin ylikuormitus, riittämätön jäähdytys moottorissa	Estä moottorin ylikuormittuminen leikkaamisen aikana, poista pöly moottorista, jotta moottorin jäähdytys toimii optimaalisesti
Sahausleikkaus on karkea tai aaltomainen	Sahanterä on tylsä, hampaan muoto ei sovi materiaalin paksuudelle	Teroita sahanterä tai käytä sopivaa sahanterää
Työkappale irtoaa tai rikkoutuu palasiksi	Leikkaava paine on liian suuri tai sahanterä ei ole käyttötilanteeseen soveltuva	Käytä tilanteeseen soveltuvaa sahanterää
Vannesahan terä kulkee paikaltaan	Ohjain säädetty huonosti	Säädä vannesahan teränohjain käyttöohjeen mukaan
	Väärä vannesahan terä Valitse vannesahan terä käyttöohjeen mukaisesti
Puuhun tulee työstössä palamisjälkiä	Vannesahan terä on tylsä Vaihda vannesahan terä
	Väärä vannesahan terä Valitse vannesahan terä käyttöohjeen mukaisesti
Vannesahan terä juuttuu työstön aikana	Vannesahan terä on tylsä Vaihda vannesahan terä
	Vannesahan terä on hartsiintunut Puhdista vannesahan terä
	Ohjain säädetty huonosti	Säädä vannesahan teränohjain käyttöohjeen mukaan

Forklaring til symbolerne på produktet

Ilmeisistä puutteista tulee ilmoittaa kahdeksan päivän kuluessa tavaran vastaanottamisesta. Muutoin ostaja ei voi vaatia korvausta ko. puutteista. Annamme takuun oikein käsitellyille koneillemme lakisääteiseksi takuuajaksi tavaran luovutuksesta alkaen siten, että vaihdamme korvauksetta minkä tahansa koneenosan, joka osoittautuu tämän ajan kuluessa käyttökelvottomaksi raaka-aine- tai valmistusvirheestä johtuen. Osille, joita emme valmista itse, annamme takuun vain mikäli osien toimittaja on antanut niistä takuun meille. Uusien osien asennuskustannukset maksaa ostaja. Purku- ja vähennysvaatimukset ja muut vahingonkorvausvaatimukset eivät tule kysymykseen.

Garanti DK
