| Tipo di prodotto | Sega a nastro |
| Marca | Scheppach |
| Modello | HBS400 |
| Categoria | Sega |
| Potenza (S1) | 750 W |
| Tensione / Frequenza | 220-240 V~, 50 Hz |
| Velocità di taglio (2 livelli) | 360 m/min (livello 1), 720 m/min (livello 2) |
| Lunghezza del nastro | 2240 mm |
| Larghezza del nastro | 6-15 mm |
| Altezza di taglio max. | 170 mm |
| Squadratura (larghezza di taglio) | 305 mm |
| Dimensioni del tavolo | 500 x 400 mm |
| Inclinazione del tavolo | da 0° a 45° |
| Peso netto | 59 kg |
| Livello di pressione acustica LpA | 77,4 dB (incertezza 3 dB) |
| Livello di potenza acustica LWA | 90,4 dB (incertezza 3 dB) |
| Funzioni principali | Tagli longitudinali, trasversali, obliqui, a mano libera; guida parallela e trasversale; tavolo inclinabile |
| Sicurezza | Dispositivo di protezione del nastro, interruttore di sicurezza anti-riavvio, coperchi di protezione, arresto di emergenza |
| Manutenzione e pulizia | Pulizia a umido senza solventi, lubrificazione mensile delle parti rotanti, sostituzione delle parti di usura |
| Ricambi e riparabilità | Parti di usura: spazzole di carbone, lame di sega, inserti del tavolo, cinghie trapezoidali. Riparazione da parte di un tecnico autorizzato. |
Domande frequenti - HBS400 SCHEPPACH
Domande degli utenti su HBS400 SCHEPPACH
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Sega in formato PDF gratuitamente! Trova il tuo manuale HBS400 - SCHEPPACH e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. HBS400 del marchio SCHEPPACH.
MANUALE UTENTE HBS400 SCHEPPACH
Spiegazione dei simboli sul prodotto
L'utilizzo di simboli in questo manuale serve ad attirare la vostra attenzione sui possibili rischi. I simboli di sicurezza e le spiegazioni che li accompagnano devono essere perfettamente compresi. Le avvertenze in quanto tali non eliminano i rischi e non possono sostituire le misure atte a prevenire gli infortuni.
 | Avviso! In caso di mancato rispetto, sussiste la possibilità di pericolo di morte, di lesioni o di danni all'attrezzo! |
 | Prima della messa in funzione leggere e attenersi alle istruzioni per l'uso e alle indicazioni di sicurezza! |
 | Indossare occhiali protettivi! |
 | Usare gli otoprotettori! |
 | In caso di produzione di polvere indossare la maschera a protezione delle vie respiratorie! |
 | Attenzione! Pericolo di lesioni! Non mettere nella lama della sega in movimento! |
 | Indossare dei guanti protettivi. |
 | Attenzione! È necessario spegnere l'apparecchio e scollegarlo dall'alimentazione di corrente prima del montaggio, della pulizia, della conversione, della manutenzione, dello stoccaggio e del trasporto. |
| [3w8w] | Direzione del nastro della sega |
 | Il prodotto è conforme alle direttive europee in vigore. |
 | Il prodotto è conforme alle direttive serbe in vigore. |
Indice:
Pagina:
- Introduzione 53
- Descrizione del prodotto (Fig. A - AC).... 53
- Contenuto della fornitura 53
- Impiego conforme alla destinazione d'uso....53
- Indicazioni di sicurezza generali 54
- Rischi residui 57
- Dati tecnici 57
- Montaggio e utilizzo....58
- Trasporto....60
- Istruzioni di lavoro....60
- Pulizia e manutenzione....62
- Stoccaggio 62
- Allacciamento elettrico 62
- Smaltimento e riciclaggio 63
- Risoluzione dei guasti....64
- Dichiarazione di conformità.... 356

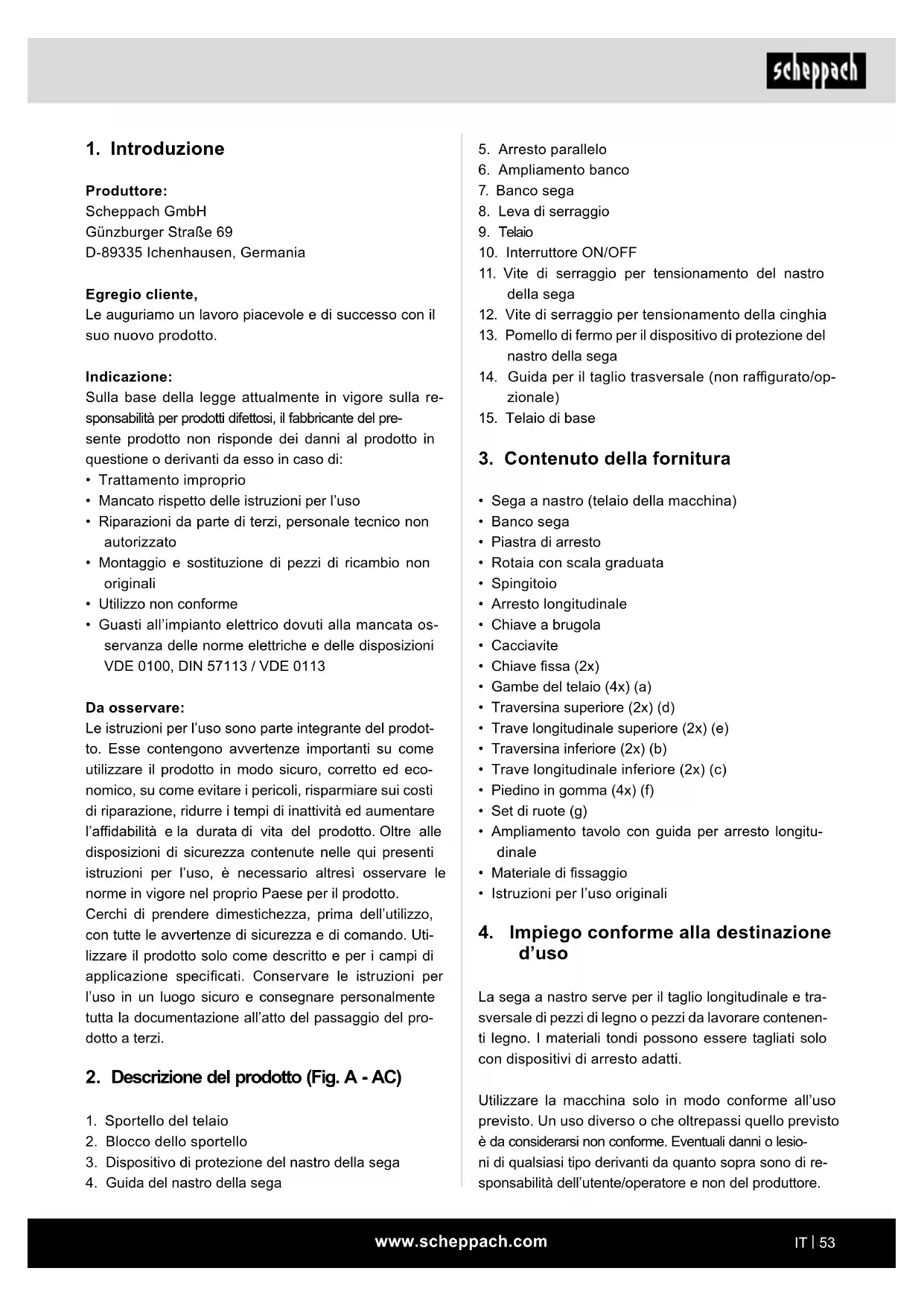

1. Introduzione
Produttore:
Scheppach GmbH
Le auguriamo un lavoro piacevole e di successo con il suo nuovo prodotto.
Indicazione:
Sulla base della legge attualmente in vigore sulla responsabilità per prodotti difettosi, il fabbricante del presente prodotto non risponde dei danni al prodotto in questione o derivanti da esso in caso di:
- Trattamento improprio
• Mancato rispetto delle istruzioni per l'uso - Riparazioni da parte di terzi, personale tecnico non autorizzato
- Montaggio e sostituzione di pezzi di ricambio non originali
- Utilizzo non conforme
- Guasti all'impianto elettrico dovuti alla mancata osservanza delle norme elettriche e delle disposizioni VDE 0100, DIN 57113 / VDE 0113
Da osservare:
Le istruzioni per l'uso sono parte integrante del prodotto. Esse contengono avvertenze importanti su come utilizzare il prodotto in modo sicuro, corretto ed economico, su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività ed aumentare l'affidabilità e la durata di vita del prodotto. Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l'uso, è necessario altresì osservare le norme in vigore nel proprio Paese per il prodotto.
Cerchi di prendere dimestichezza, prima dell'utilizzo, con tutte le avvertenze di sicurezza e di comando. Utilizzare il prodotto solo come descritto e per i campi di applicazione specificati. Conservare le istruzioni per l'uso in un luogo sicuro e consegnare personalmente tutta la documentazione all'atto del passaggio del prodotto a terzi.
2. Descrizione del prodotto (Fig. A - AC)
- Sportello del telaio
- Blocco dello sportello
- Dispositivo di protezione del nastro della sega
-
Guida del nastro della sega
-
Arresto parallelo
- Ampliamento banco
- Banco sega
- Leva di serraggio
- Telaio
- Interruttore ON/OFF
- Vite di serraggio per tensionamento del nastro della sega
- Vite di serraggio per tensionamento della cinghia
- Pomello di fermo per il dispositivo di protezione del nastro della sega
- Guida per il taglio trasversale (non raffigurato/opzionale)
- Telaio di base
3. Contenuto della fornitura
- Sega a nastro (telaio della macchina)
- Banco sega
- Piastra di arresto
• Rotaia con scala graduata - Spingitoio
- Arresto longitudinale
• Chiave a brugola
• Cacciavite
• Chiave fissa (2x)
• Gambe del telaio (4x) (a) - Traversina superiore (2x) (d)
- Trave longitudinale superiore (2x) (e)
- Traversina inferiore (2x) (b)
• Trave longitudinale inferiore (2x) (c)
• Piedino in gomma (4x) (f) - Set di ruote (g)
- Ampliamento tavolo con guida per arresto longitudinale
- Materiale di fissaggio
- Istruzioni per l'uso originali
4. Impiego conforme alla destinazione d'uso
La sega a nastro serve per il taglio longitudinale e trasversale di pezzi di legno o pezzi da lavorare contenenti legno. I materiali tondi possono essere tagliati solo con dispositivi di arresto adatti.
Utilizzare la macchina solo in modo conforme all'uso previsto. Un uso diverso o che oltrepassi quello previsto è da considerarsi non conforme. Eventuali danni o lesioni di qualsiasi tipo derivanti da quanto sopra sono di responsabilità dell'utente/operatore e non del produttore.
Si possono utilizzare solo nastri per saghe adatti alla macchina. L'osservanza delle indicazioni di sicurezza, nonché il rispetto delle istruzioni di montaggio e delle indicazioni operative contenute nelle istruzioni per l'u-so sono fondamentali al fine di un utilizzo del dispositivo conforme alla destinazione d'uso.
Le persone che azionano e sottopongono a manuten- zione la macchina devono aver preso confidenza con essa ed essere istruite sui potenziali pericoli che ne derivano.
Modifiche alla macchina escludono completamente la responsabilità del produttore per i danni che ne derivano.
Nonostante l'uso conforme alla destinazione d'uso, alcuni fattori di rischio non possono essere completamente eliminati. A causa della struttura e del montaggio della macchina si può presentare quanto segue:
- Danni all'udito a causa del non utilizzo dei necessari otoprotettori.
- Emissioni dannose per la salute di polvere di legno se si utilizza il prodotto in ambienti chiusi.
- Pericolo di incidenti dovuti al contatto delle mani nell'area di taglio scoperta dell'attrezzo.
- Pericolo di lesioni all'atto della sostituzione dell'attrezzo (pericolo di taglio).
- Pericolo a causa del catapultamento di pezzi da lavorare o parti di pezzi.
• Schiacciamento delle dita.
• Rischio dovuto al contraccolpo. - Rovesciamento del pezzo da lavorare a causa di un portapezzi insufficiente.
- Contatto con l'attrezzo di taglio.
- Proiezione di parti di rami e parti di pezzi da lavorare.
Si prega di osservare che i nostri apparecchi non sono destinati a un uso commerciale, artigianale o industriale. Non ci si assume alcuna responsabilità se l'apparecchio è impiegato nel quadro di un'attività commerciale, artigianale, industriale o simili.
5. Indicazioni di sicurezza generali
Indicazioni generali di sicurezza per gli attrezzi elettrici
⚠ AVVISO: Leggere tutte le indicazioni di sicurezza, le istruzioni, le illustrazioni e i dati tecnici dei quali è dotato questo attrezzo elettrico.
L'inosservanza delle seguenti istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi.
Conservare tutte le indicazioni di sicurezza e le istruzioni per ulteriore consultazione.
Il termine “attrezzo elettrico” utilizzato nelle indicazioni di sicurezza si riferisce ad attrezzi elettrici alimentati dalla rete (con cavo di rete) e ad attrezzi elettrici funzionanti a batteria (senza cavo di rete).
- Sicurezza sul posto di lavoro
a) Tenere pulita e correttamente illuminata la propria area di lavoro. Zone di lavoro disordinate e non illuminate potrebbero provocare infortuni.
b) Non lavorare con l'attrezzo elettrico in aree a rischio di esplosione, nelle quali si trovino fluidi, gas o polveri infiammabili. Gli elettroutensili generano scintille che possono infiammare la polvere o i vapori.
c) Tenere i bambini e le altre persone distanti durante l'utilizzo dell'attrezzo elettrico. In caso di deviazione, si potrebbe perdere il controllo dell'attrezzo elettrico.
- Sicurezza elettrica
a) La spina di collegamento dell'elettroutensile deve adattarsi alla presa. Non deve essere assolutamente modificato. Non utilizzare spine di adattamento insieme ad elettroutensili con collegamento a terra di protezione. Spine non modificate e prese adatte riducono il rischio di scarica elettrica.
b) Evitare il contatto tra il corpo e le superfici che scaricano a terra, come ad es. tubi, elementi riscaldanti, fornelli e frigoriferi. Sussiste un rischio elevato di scarica elettrica, se il proprio corpo è a potenziale di terra.
c) Tenere gli elettroutensili al riparo da pioggia e umidità. La penetrazione di acqua in un elettroutensile aumenta il rischio di scarica elettrica.
d) Non utilizzare in modo scorretto il cavo di collegamento per trasportare e appendere l'attrezzo elettrico o per estrarre la spina dalla presa. Tenere il cavo di collegamento lontano da calore, olio, spigoli appuntiti o parti in movimento. Il rischio di scossa elettrica aumenta se si utilizzano cavi di collegamento danneggiati o aggrovigliati.
e) Quando si lavora all'aperto con un attrezzo elettrico, utilizzare soltanto un cordone di prolunga indicato anche per l'uso in ambienti esterni. L'impiego di un cordone di prolunga idoneo all'uso in ambienti esterni riduce il rischio di scossa elettrica.
f) Se non è possibile evitare di utilizzare l'attrezzo elettrico in un ambiente umido, utilizzare un interruttore differenziale. L'uso di un interruttore differenziale riduce il rischio di scossa elettrica.
3. Sicurezza delle persone
a) Essere vigili, prestare attenzione a quello che si fa e procedere in modo ragionevole quando si lavora con un elettroutensile. Non utilizzare un elettroutensile quando si è stanchi o sotto l'effetto di droghe, alcool o medicinali. Un momento di disattenzione durante l'uso dell'attrezzo elettrico può causare lesioni gravi.
b) Indossare dispositivi di protezione individuale e, sempre, occhiali protettivi. Indossare dispositivi di protezione individuale, quali maschera antipolvere, scarpe antinfortunistiche antiscivolo,elmetto di sicurezza o otoprotettori, a seconda del tipo di utilizzo dell'attrezzo elettrico, riduce il rischio di lesioni.
c) Evitare una messa in funzione accidentale. Accertarsi che l'elettroutensile sia disattivato prima di collegarlo all'alimentazione elettrica e/o alla batteria, sollevarlo o trasportarlo. Se durante il trasporto dell'attrezzo elettrico si tiene il dito sull'interruttore o se si collega l'attrezzo elettrico già acceso alla corrente elettrica, possono verificarsi incidenti.
d) Rimuovere eventuali strumenti di regolazione o chiavi per dadi prima di accendere l'attrezzo elettrico. Un attrezzo elettrico o una chiave che si trova all'interno di una parte dell'attrezzo elettrico in rotazione può provocare lesioni.
e) Evitare una postura anomala. Accertarsi che la posizione sia sicura e mantenere sempre l'equilibrio. In questo modo è possibile controllare in modo migliore l'elettroutensile in situazioni inattese.
f) Indossare abbigliamento adeguato. Non indossare indumenti larghi o gioielli. Tenere capelli e capi d'abbigliamento lontani dalle parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.
g) Se si possono installare dispositivi di aspirazione e raccolta della polvere, collegarli e utilizzarli correttamente. L'utilizzo di un sistema di aspirazione della polvere può ridurre i rischi dovuti alla polvere stessa.
h) Fare in modo di non trovarsi in condizioni di pericolo e tenere conto delle regole di sicurezza per gli attrezzi elettrici anche nel caso in cui, dopo vari utilizzi dell'attrezzo elettrico, sia stata acquisita una certa familiarità. Un comportamento incauto può portare a gravi lesioni in poche frazioni di secondo.
4. Utilizzo e gestione dell'attrezzo elettrico
a) Non sovraccaricare l'attrezzo elettrico. Utilizzare per il proprio lavoro l'elettroutensile appositamente previsto. Con un elettroutensile adatto, si lavora meglio e con maggior sicurezza mantenendosi entro l'intervallo di potenza specificato.
b) Non utilizzare elettroutensili con interruttore difettoso. Un elettroutensile che non si riesce più ad accendere o spegnere è pericoloso e deve essere riparato.
c) Estrarre la spina dalla presa e/ o rimuovere la batteria prima di impostare i parametri del dispositivo, sostituire i componenti dell'utensile impiegato o riporre l'elettroutensile. Questa precauzione impedisce l'avvio accidentale dell'attrezzo elettrico.
d) Tenere gli elettroutensili non utilizzati fuori dalla portata dei bambini. Non lasciare che l'attrezzo elettrico venga utilizzato da chi non ha dimestichezza nel suo uso o non ha letto le presenti istruzioni. Gli elettroutensili sono pericolosi se utilizzati da persone inesperte.
e) Conservare gli attrezzi elettrici e l'attrezzo ausiliario con la massima cura. Controllare che i componenti mobili funzionino in modo impeccabile e non si blocchino; verificare che non ci siano componenti rotti o danneggiati che possano influenzare il funzionamento dell'attrezzo elettrico. Fare riparare i componenti danneggiati prima dell'utilizzo dell'attrezzo elettrico. Molti infortuni sono causati da una cattiva manutenzione degli apparecchi.
f) Tenere gli utensili di taglio affilati e puliti. Utensili di taglio con bordi affilati e sottoposti ad una manutenzione accurata si bloccano con una frequenza minore e sono più agevoli da controllare.
g) Utilizzare l'elettroutensile, gli accessori, gli strumenti impiegati etc. attenendosi alle istruzioni. E prendendo in considerazione le condizioni operative e l'attività da svolgere. Un utilizzo degli elettroutensili per applicazioni diverse da quelle previste può comportare situazioni pericolose.
h) Mantenere le maniglie e le relative superfici asciutte, pulite e libere da olio e grasso. Impugnature e superfici di presa scivolose non consentono un funzionamento e un controllo sicuri dell'elettroutensile in situazioni impreviste.
5. Assistenza
a) Far riparare l'attrezzo elettrico soltanto da personale specializzato e qualificato e solo utilizzando pezzi di ricambio originali. In questo modo si garantisce il costante funzionamento sicuro dell'attrezzo elettrico.
⚠ AVVISO! Questo attrezzo elettrico genera un campo magnetico durante l'esercizio. Tale campo può danneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il fabbricante dell'impianto medico prima di utilizzare l'attrezzo elettrico.
Ulteriori indicazioni di sicurezza
- Indossare sempre guanti protettivi durante tutte le operazioni di manutenzione sul nastro della sega!
- Per il taglio di tondelli di legni occorre utilizzare un dispositivo che blocchi il pezzo al fine di evitare torsioni.
- Per il taglio di assi a spigolo, occorre utilizzare un dispositivo che blocchi il pezzo al fine di evitare contraccolpi.
- Per il rispetto dei valori di emissioni di polvere nella lavorazione del legno e per il funzionamento sicuro, si dovrebbe collegare un impianto di aspirazione della polvere con una velocità dell'aria di almeno 20m/s.
- Trasmettere le indicazioni per la sicurezza a tutte le persone incaricate di lavorare sulla macchina.
• Non utilizzare la sega per il taglio di legna da ardere. - La macchina è dotata di un interruttore di sicurezza contro la riaccensione dopo una caduta di tensione.
- Controllare, prima della messa in funzione, che la tensione sulla targhetta identificativa del dispositivo corrisponda alla tensione di rete.
• Non utilizzare il tamburo portacavi se srotolato. - Le persone attive sulla macchina non devono distrarsi.
-
Rispettare la direzione di rotazione del motore e del nastro della sega.
• Non è consentito smontare o rendere inutilizzabili i dispositivi di sicurezza presenti sulla macchina. -
Non tagliare pezzi troppo piccoli, affinché sia possibile tenerli in mano in modo sicuro.
- Non rimuovere mai schegge, trucioli o pezzi di legno incastrati quando il nastro della sega è in movimento.
- Le norme antinfortunistiche in vigore e tutte le altre normative tecniche di sicurezza generalmente riconosciute devono essere rispettate.
- Rispettare le direttive scritte dell'associazione di categoria (VBG 7).
- Attenzione! Bloccare i pezzi lunghi per evitare il ribaltamento al termine dell'operazione di taglio. (ad es. con cavalletto a rullo etc.).
- Il dispositivo di protezione del nastro della sega (3) deve trovarsi nella posizione più bassa, vicino al tavolo, durante il trasporto del dispositivo.
- Le coperture di protezione non devono essere utilizzate per il trasporto o per il funzionamento della macchina non a norma.
- I nastri per sega deformati o danneggiati non devono essere utilizzati.
- Sostituire un eventuale inserto del banco danneggiato.
- Non mettere mai in funzione la macchina se lo sportello che protegge il nastro della sega oppure il dispositivo di sicurezza separatore sono aperti.
- Accertarsi che la scelta del nastro della sega e la velocità siano adatte al materiale da tagliare.
- Non iniziare a pulire il nastro della sega prima che sia giunto a un completo arresto.
- Per tagli diritti di pezzi piccoli contro l'arresto parallelo, è necessario utilizzare uno spingitoio.
- Indossare dei guanti quanto si maneggiano il nastro della sega e materiali grezzi!
- Durante il trasporto, il dispositivo di protezione del nastro della sega si deve trovare nella posizione più bassa e vicino al banco.
- Per tagli obliqui con banco adatto, occorre disporre l'arresto parallelo sulla parte inferiore del banco.
- Non utilizzare mai dei dispositivi di protezione separatori per il sollevamento o il trasporto.
- Assicurarsi di utilizzare i dispositivi di protezione del nastro della sega e di impostarli correttamente.
- Tenere una distanza di sicurezza tra le mani e il nastro della sega. Utilizzare uno spingitoio per tagliare pezzi sottili.
- Impiegare dispositivi di protezione regolabili in modo che il pezzo sia più vicino possibile.
- Conservare lo spingitore nell'apposito supporto sulla macchina, in modo da potere raggiungerlo dalla normale posizione di lavoro e averlo sempre a portata di mano.
• L'operatore, in posizione di lavoro normale, si trova davanti alla macchina.
- Non utilizzare refrigeranti. L'uso di acqua o di altri refrigeranti può provocare scosse elettriche.
- Non utilizzare elettroutensili con la copertura di accesso alla lama della sega a nastro aperto. Il contatto con parti rotanti in movimento può causare lesioni personali.
6. Rischi residui
L'attrezzo elettrico è stato costruito secondo lo stato dell'arte e le regole tecniche di sicurezza riconosciute.
Tuttavia, durante il suo impiego, si possono presentare rischi residui.
- Pericolo di lesioni per dita e mani a seguito di attrezzo in funzione con guida impropria del nastro della sega. Lesioni causate dal pezzo da lavorare scaraventato via in caso di presa o guida impropria, come nel caso di lavoro senza battuta di arresto.
- Rischio per la salute dovuto a polveri di legno o trucioli di legno. Indossare sempre dispositivi di protezione personale quali protezioni per gli occhi. Applicare l'impianto di aspirazione!
- Lesioni dovute a un nastro della sega difettoso. Verificare regolarmente il nastro per sega in termini di integrità.
- Pericolo di lesioni a dita e mani durante la sostituzione del nastro per sega. Indossare guanti da lavoro adeguati.
- Pericolo di lesioni all'accensione della macchina dovuto all'avvio del nastro per sega.
- Rischio legato alla corrente elettrica, in caso di utilizzo di cavi di collegamento elettrici impropri.
- Potenziale pericolo per la salute dovuto al nastro per sega in funzione in caso di capelli lunghi e vestiti larghi. Indossare dispositivi di protezione individuale, come una retina per capelli e indumenti da lavoro aderenti.
- Inoltre, nonostante tutte le misure precauzionali adottate, possono comunque venirsi a creare dei rischi residui non evidenti.
- I rischi residui possono essere minimizzati se si rispettano complessivamente le "Indicazioni di sicurezza generali", l'“Utilizzo conforme” nonché il manuale di istruzioni.
7. Dati tecnici
| Motore a corrente alternata | 220 - 240 V ~,50 Hz |
| Potenza | S1* 750W |
| Velocità di minimo 1400 min | -1 |
| Lunghezza del nastro della sega | 2240 mm |
| Larghezza del nastro della sega | 6-15 mm |
| Velocità del nastro della sega I 360 m/min | |
| Velocità del nastro della sega II | 720 m/min |
| Altezza di taglio 0 - 170 mm | |
| Sporgenza 305 mm | |
| Dimensioni del banco 500 x 400 mm | |
| Banco inclinabile da 0° a 45° | |
| Dimensioni max. dei pezzi | 600 x 600 x 170 mm |
Peso 59 kg
Con riserva di modifiche tecniche!
*Modalità operativa S1 (funzionamento continuo)
Il pezzo deve avere almeno un'altezza di 3 mm e una larghezza di 10 mm.
I valori di rumore e vibrazione sono stati determinati secondo la norma EN 62841.
| Livello di pressione acustica L_pA | 77,4 dB |
| Incertezza K_pA | 3 dB |
| Livello di potenza acustica L_WA | 90,4 dB |
| Incertezza K_WA | 3 dB |
Indossare otoprotettori.
L'esposizione al rumore può provocare la perdita dell'udito. Valori totali delle vibrazioni (somma vettoriale in tre direzioni) misurati conformemente alla norma EN 62841.
Il valore di emissioni acustiche indicato è stato misurato con un metodo di prova standardizzato e può essere utilizzato per confrontare un attrezzo elettrico con un altro. Il valore di emissioni acustiche indicato può essere utilizzato anche per una prima valutazione del carico.
AVVISO
I valori delle emissioni sonore possono differire dai valori specificati durante l'uso effettivo dell'attrezzo elettrico a seconda del modo in cui l'attrezzo elettrico viene utilizzato e, in particolare, del tipo di pezzo da lavorare su cui si opera.
È necessario stabilire le misure di sicurezza per la protezione dell'operatore che si basano su una stima del carico di vibrazioni durante le condizioni effettive di utilizzo (a tal fine è necessario prendere in considerazione tutte le parti del ciclo di lavoro, per esempio, i tempi in cui l'attrezzo elettrico rimane spento, e quelli in cui, è acceso, ma in assenza di carico).
8. Montaggio e utilizzo
Attenzione!
Prima della messa in funzione del prodotto, è ob- bligatorio montarlo completamente!
- Aprire l'imballaggio ed estrarre con cautela l'apparecchio.
- Rimuovete il materiale di imballaggio nonché le staffe di sicurezza per il trasporto e l'imballaggio (se presenti).
- Controllate se il contenuto della fornitura è completo.
- Controllare l'apparecchio e gli accessori per rilevare l'eventuale presenza di danni dovuti al trasporto.
- Ove possibile, conservare l'imballaggio fino alla scadenza della garanzia.
ATTENZIONE!
L'apparecchio e il materiale di imballaggio non sono giocattoli per bambini! I bambini non devono giocare con i sacchetti di plastica, pellicole e piccole parti! Sussiste il pericolo di ingerimento e soffocamento!
La macchina deve essere installata in posizione stabile, vale a dire su un banco da lavoro o fissata con viti su un solido telaio di base. A tal fine, sul piede di appoggio della macchina sono presenti dei fori di fissaggio.
• Il banco sega deve essere montato correttamente.
- Prima della messa in funzione devono essere montati in modo corretto tutte le coperture e i dispositivi di sicurezza.
- Il nastro della sega deve poter scorrere liberamente.
- In caso di legno prelavorato, fare attenzione alla presenza di corpi estranei, come ad es. chiodi o viti, ecc.
- Prima di azionare l'interruttore di accensione/spegnimento, assicurarsi che il nastro della sega sia montato correttamente e che le parti mobili si spostino facilmente.
- Prima di collegare la macchina, verificare che i dati sulla targhetta corrispondano ai dati di rete.
Attrezzo di montaggio
• 1 chiave fissa SW 10/13
8.1 Montaggio del telaio di base (Fig. B + C + D)
Pezzi di montaggio:
• 4 gambe del telaio (a)
- Barra del telaio inferiore: 2 x lunghe (b) + 2 x corte (c)
- Barra del telaio superiore: 2 x lunghe (d) + 2 x corte (e)
• 4 piedini in gomma (f), 4 rondelle M8, 4 dadi M8
- Pezzi di fissaggio (24 viti di chiusura M8x16, 4 viti con testa esagonale M8x45, 32 rondelle M8, 28 dadi M8, 4 anelli di sicurezza M8)
- 2 ruote con relativo supporto ruota (g) (2 viti di chiusura M8x20, 2 rondelle da 8, 2 dadi di arresto M8).
- Durante il montaggio serrare leggermente a mano tutte le viti.
- Avvitare 4 piedini in gomma alle gambe del telaio.
- Fissare ogni barra del telaio inferiore (b + c) con 2 viti di chiusura M8x16, 2 rondelle e 2 dadi sulle gambe del telaio (a).
- Montare a questo punto le barre del telaio superiori (d + e) con 4 viti di chiusura M8x16, rispettivamente con 4 rondelle e 4 dadi, ai piedi di supporto (A) come illustrato nella figura C.
- Montare entrambe le ruote con relativo supporto ruota (g) con 2 viti di chiusura M8x20, 2 rondelle da 8, 2 dadi di arresto M8 (fig. C + D).
- Disporre del cartone dietro alla macchina e ribaltarla con attenzione all'indietro fino ad appoggiarla sul telaio.
- Inserire il telaio montato (fig. c) sotto alla piastra di base della sega a nastro e avvitarlo a mano con 4 viti con testa esagonale M8x45, 8 rondelle e 4 anelli di arresto nonché 4 dadi.
- Appoggiare la macchina con il telaio di base su una superficie piana e stringere a fondo tutte le viti.
8.2 Montaggio del piano banco, (Fig. E - J)
- Collocare l'inserto del tavolo (h) nell'apposita cavi- tà del banco sega (7) (fig. E). (Per la sostituzione smontare il tavolo della sega procedendo in ordine inverso.)
- Inserire la lama della sega a nastro attraverso la fessura del tavolo della sega. Collocare il piano di lavoro sull'attacco sottopiano in modo tale da far passare la vite di fissaggio (i) attraverso il supporto (j) (Fig. F + G).
- Avvitare a fondo il piano di lavoro con il dado ad alette (k) (Fig. E + H).
- Controllare che il nastro della sega scorra liberamente e che non tocchi il banco.
-
Fissare la vite M6x40 con due rondelle di rasamento e la vite al tavolo. (Fig. I)
-
Allineare il piano ad angolo retto rispetto al nastro della sega agendo sulla vite di regolazione (I). – Utilizzare la squadra a cappello –
- Fissare con un controdado la vite di regolazione (I) e stringere il dado ad alette (k).
- Portare l'indice della scala graduata (m) su 0.
- Regolazione della scala angolare (n): allentare le viti (o) e spostare la scala angolare (n) fino a portare l'indice della scala (m) in corrispondenza dello 0. Serrare nuovamente le viti.
8.3 Montaggio dell'ampliamento banco
(Fig. K + L + M + N + O)
Rimuovere entrambe le viti e le rondelle (p) dall'ampliamento banco (6). (Fig. K)
Spingere l'ampliamento del tavolo (6) sul piano montato sulla macchina. Ciò facendo, accertarsi che la leva di bloccaggio (8) sia aperta (fig. L + M).
Spingere a fondo l'ampliamento del tavolo sul piano (Fig. N) per poter fissare le due viti (p) su entrambi i lati. (fig. O) Accertarsi di montare le viti (p) su entrambi i lati. Le due viti servono a bloccare l'estrazione dell'ampliamento del tavolo.
8.4 Montaggio dell'arresto parallelo (Fig. P)
- Montare l'arresto parallelo (5) lasciandolo pendere sul lato posteriore e fissando la leva di serraggio (q) verso il basso.
- Per lo smontaggio tirare la leva di serraggio (q) verso l'alto e rimuovere l'arresto parallelo (5).
- La forza di serraggio dell'arresto parallelo può essere impostato mediante il dado zigrinato inferiore (r).
8.5 Regolazione della larghezza di taglio
(Fig. P + Q)
- In caso di taglio longitudinale di parti in legno occorre utilizzare l'arresto parallelo (5).
- Posizionare l'arresto parallelo (5) sul binario di guida (v) a destra o a sinistra della lama della sega.
- Sulla barra di guida per l'arresto parallelo (5) si trovano 2 scale (s/t) che indicano la distanza fra la guida di arresto e la lama.
- Impostare l'arresto parallelo (5) alla misura desiderata sul vetro spia (u) e fissare con la leva di serraggio (q) per l'arresto parallelo. (fig. P)
8.6 Utilizzo dell'ampliamento banco (Fig. R - T)
- Con pezzi di larghezza speciale deve essere sempre utilizzato l'ampliamento del tavolo (6).
- Allentare la leva di serraggio (8) ed estrarre l'ampliamento del tavolo in modo che possa sostenere il pezzo da segare senza ribaltarsi. (Fig. T)
8.7 Sostituzione del nastro della sega (Fig. U + V)
Attenzione: Scollegare la spina elettrica!
- Rimuovere l'arresto parallelo e l'ampliamento del tavolo in ordine inverso (fig. K-P).
- Aprire la protezione superiore e inferiore del nastro della sega.
- Allentare il nastro della sega con la vite di serraggio (11) (fig. U) e rimuovere il nastro.
- Inserire un nuovo nastro per sega.
Correzione laterale (Fig. U)
- Il nastro della sega dovrebbe scorrere sulle ruote del nastro in posizione pressoché centrata.
- Girare la ruota superiore del nastro manualmente in direzione di taglio ed effettuare la correzione laterale mediante la maniglia (w).
Attenzione! Dopo svariati giri la ruota del nastro deve scorrere al centro. Controllo visivo!
- Girare la ruota del nastro manualmente in direzione di taglio e contemporaneamente regolare la tensione definitiva mediante la vite di serraggio (11). La tensione dipende dalla larghezza del nastro della sega. Nastri per sega più larghi richiedono una tensione maggiore rispetto a nastri più stretti.
- Dopo aver regolato correttamente, stringere il controdado (x). Chiudere la copertura di protezione.
- Attenzione! Una tensione eccessiva comporta una rottura prematura!
- Montare l'ampliamento del tavolo in ordine inverso. (Fig. K - O)
- Al termine del lavoro, distendere sempre il nastro per sega! A tal fine, allentare la vite di serraggio (11).
8.8 Regolazione del numero di giri (Fig. V + W + X)
Scollegare la spina elettrica!
- Aprire la calotta di protezione inferiore.
- Allentare la cinghia agendo sulla vite di serraggio (12).
- Portare la cinghia nella posizione desiderata (S1 o S2).
- Tendere nuovamente la cinghia con la vite di serraggio (12).
• Chiudere la calotta di protezione inferiore.
Intervallo del numero di giri:
- Numero di giri livello 1 360 m/min.
- Per la lavorazione di legno duro, materiali simili al legno duro e per i tagli di precisione.
- Numero di giri livello 2 720 m/min. - Per la lavorazione di legni dolci e per i tagli meno precisi.
8.9 Guida del nastro della sega (Fig. Y)
Allentando il pomello di fermo (13) è possibile regolare la guida del nastro della sega.
È possibile impostare la guida del nastro della sega superiore per un'altezza del pezzo da lavorare compresa fra 0 e 175 mm.
La distanza minima possibile dal pezzo da lavorare garantisce un controllo ottimale del nastro e una modalità di lavoro sicura!
Cuscinetto reggispinta (Fig. Z + AA)
I cuscinetti reggispinta (y) assorbono la pressione di avanzamento del pezzo. Regolare il cuscinetto reggispinta superiore e inferiore in modo che tocchino leggermente il dorso del nastro della sega. Stringere le viti (aa). La distanza dovrebbe essere di circa 0,5 mm.
Rulli di guida superiori (Fig. Z)
Regolare i rulli di guida superiori (z) in base alla relativa larghezza del nastro della sega. I bordi anteriori dei rulli di guida devono arrivare al massimo fino alla base dei denti del nastro della sega. Quando i rulli di guida toccano leggermente il nastro della sega, stringere le viti (aa).
Dita guida inferiori (Fig. AA)
Regolare le dita guida inferiori (ab) in base alla relativa larghezza del nastro della sega. I bordi anteriori delle dita guida devono arrivare al massimo fino alla base dei denti del nastro della sega. Quando le dita guida toccano leggermente il nastro della sega, stringere le viti di regolazione (ac).
Il nastro della sega non deve bloccarsi!
Conservazione dello spingitoio (fig. AB)
Per avere lo spingitoio (ae) sempre a portata di mano, agganciarlo all'apposito dispositivo (ad) ubicato in alto sul lato sinistro della sega a nastro.
8.10 Guida per il taglio trasversale (14) (opzionale) (Fig. AC)
- Fare scivolare la battuta trasversale (aj) in una scanalatura (af) del tavolo della sega.
- Allentare la manopola a vite (ag).
- Ruotare la battuta trasversale (aj) fino ad imposta-re la misura dell'angolo desiderata. La freccia sulla battuta trasversale indica l'angolo impostato.
-
Stringere di nuovo la manopola a vite (ag).
-
La guida di arresto (ai) può essere spostata verso la battuta trasversale (aj). A tale proposito, allentare la vite a testa zigrinata (ah) e spingere la guida di arresto (ai) nella posizione desiderata. Stringere di nuovo la vite a testa zigrinata (ah).
- Attenzione! Non spingere troppo la guida di arresto (ai) in direzione della lama della sega.
8.11 Accensione, spegnimento (Fig. A)
- Premendo il pulsante verde "I" (10), è possibile accendere la sega. Attendere che la sega abbia raggiunto il regime massimo prima di iniziare a lavorare.
- Per spegnere di nuovo la sega, premere il pulsante rosso "0" (10).
Attenzione!
Quando si lavora alla macchina tutti i dispositivi di protezione e le coperture devono essere montati. La ruota del nastro superiore e inferiore è ricoperta da una protezione fissa, oltre che da un coperchio mobile del telaio. Aprendo il coperchio, la macchina si spegne. È possibile accenderla solo a coperchio chiuso.
9. Trasporto
Cautela: Durante il trasporto, tenere presente il peso della macchina e farsi aiutare da almeno un'altra persona!
Utilizzo del dispositivo di movimentazione. Posizionarsi a lato delle ruote. Tirare verso di sé la parte superiore della macchina in modo che la macchina poggi su entrambe le ruote e possa essere spostata. Tenere ferma la macchina sul telaio (9).
Attenzione! Fare attenzione all'alto baricentro della macchina.
Attenzione! Per trasportare o sollevare la macchina non afferrarla mai dai dispositivi di protezione staccabili.
10. Istruzioni di lavoro
I seguenti consigli sono esempi per l'uso sicuro di se- ghe a nastro.
Si ritiene che le seguenti pratiche di lavoro sicure contribuiscano alla sicurezza, ma potrebbero non essere appropriate, pienamente o ampiamente applicabili per ogni uso. Non possono coprire tutte le possibili condizioni pericolose e devono essere interpretate con diligenza.
- Per lavori in locali chiusi, collegare le macchine ad un impianto di aspirazione.
- Quando la macchina è fuori servizio, ad es. alla fine del lavoro, rilasciare il nastro della sega. Inserire una nota relativa al tensionamento del nastro della sega per il successivo utente della macchina.
- Conservare i nastri per sega a inutilizzati in modo che siano piegati e al sicuro in un luogo asciutto. Verificare la presenza di difetti (denti, crepe) prima dell'uso. Non utilizzare nastri per sega difettosi!
- Quando si manipolano nastri per sega, indossare guanti di protezione adatti.
- Prima di iniziare l'attività, è necessario che tutti i dispositivi di protezione e di sicurezza siano montati sulla macchina in modo sicuro.
- Non pulire mai la lama della sega a nastro o la guida del nastro della sega con una spazzola o un raschietto a mano mentre il nastro della sega è in funzione. I nastri per sega resinati mettono a rischio la sicurezza sul lavoro e devono essere puliti regolarmente.
- Per la propria protezione personale durante il lavoro, indossare occhiali protettivi e otoprotettori. In caso di capelli lunghi, indossare una retina per raccogliere i capelli. Arrotolarsi le maniche lente fin sopra i gomiti.
- Durante il lavoro, avvicinare sempre il più possibile la guida del nastro della sega al pezzo da lavorare.
- Assicurarsi che vi sia un'illuminazione sufficiente nell'area di lavoro e nell'area circostante la macchina.
- Per i tagli dritti, utilizzare sempre l'arresto longitudinale per evitare il rovesciamento o lo scivolamento del pezzo da lavorare.
- Per lavorare pezzi sottili con l'avanzamento manuale, utilizzare lo spingitoio.
- Per tagli obliqui, portare il banco sega nella rispettiva posizione e guidare il pezzo lungo l'arresto longitudinale.
- Per tagliare denti e perni a coda di rondine o cunei, ruotare il tavolo della sega nelle posizioni più e meno. Assicurare la guida sicura del pezzo in lavorazione.
- In caso di tagli ad arco e irregolari di un pezzo da lavorare, procedere con l'avanzamento uniforme a dita chiuse utilizzando entrambe le mani. Tenere formo il pezzo da lavorare con le mani in una zona sicura.
- Per l'esecuzione ripetitiva di tagli ad arco, irregolari, utilizzare una matrice ausiliaria.
- Quando si tagliano tondelli di legno, bloccare il pezzo da lavorare contro la torsione.
- Per operazioni sicure durante i tagli trasversali, impiegare l'accessorio speciale di guida per il taglio trasversale.
10.1 Esecuzione dei tagli longitudinali (Fig. AD)
In questo caso un pezzo viene tagliato nel senso della lunghezza.
- Regolare l'arresto parallelo (5) sul lato destro o sinistro del nastro della sega in modo corrispondente alla larghezza desiderata.
- Abbassare la guida del nastro della sega (4) sul pezzo. (vedere 8.9)
- Accendere la sega.
- Con la mano destra premere un bordo del pezzo contro l'arresto parallelo (5) mentre il lato piatto è appoggiato sul tavolo della sega (7).
- Spingere il pezzo facendolo avanzare in modo uniforme lungo l'arresto parallelo (5) verso il nastro della sega.
- Importante: I pezzi lunghi da lavorare devono venire fissati affinché non si ribaltino una volta tagliati (ad es. mediante cavalletto a rulli, ecc.).
- Attenzione! Nella lavorazione di pezzi stretti, deve essere utilizzato assolutamente uno spintore.
- Lo spingitoio (ae) deve essere sempre tenuto a portata di mano sull'apposito gancio (ad) sul lato della sega. (Fig. AB)
10.2 Esecuzione dei tagli obliqui (Fig. J + Fig. AE)
- Per poter effettuare dei tagli obliqui parallelamente al nastro della sega è possibile inclinare in avanti il tavolo della sega (7) da 0° a 45°.
- Allentare la manopola di arresto (k).
- Inclinate il banco sega (7) in avanti fino a che la misura dell'angolo desiderata sia impostata sulla scala graduata (o).
- Stringere nuovamente la manopola di arresto (k).
- Attenzione: In caso di tavolo della sega (7) inclinato, l'arresto parallelo (5) deve venire posizionato in direzione di lavoro a destra del nastro della sega sul lato orientato verso il basso (se la larghezza del pezzo da lavorare lo permette), per assicurare che il pezzo da lavorare non scivoli via.
- Eseguire il taglio come descritto al punto 10.1.
10.3 Tagli a mano libera (Fig. AF)
Una delle caratteristiche più importanti di una sega a nastro è la possibilità di tagliare senza problemi curve e raggi.
- Abbassare la guida del nastro della sega (4) sul pezzo. (vedere 8.9)
- Accendere la sega.
-
Premere saldamente il pezzo sul tavolo della sega (7) e spingerlo lentamente verso il nastro della sega.
-
Quando si eseguono tagli a mano libera è consigliabile lavorare con una velocità di avanzamento ridotta in modo che il nastro della sega possa seguire la linea desiderata.
- In molti casi è d'aiuto eseguire un taglio grossolano delle curve e degli angoli a ca. 6 mm dalla linea.
- Quando occorre tagliare delle curve troppo strette per il nastro usato, si devono eseguire dei tagli preparatori fino al lato anteriore della curva in modo che questi poi si stacchino quando si sega il raggio definitivo.
10.4 Esecuzione di tagli con la guida per il taglio trasversale (Fig. AG + Fig. AC) (opzionale)
- Impostare la guida per il taglio trasversale (14) sull'angolo desiderato (vedere 8.10).
- Eseguire il taglio come descritto al punto 10.1.
11. Pulizia e manutenzione
⚠ Avviso! Prima di qualsiasi regolazione, manutenzione o riparazione, estrarre la spina elettrica!
Misure di manutenzione generali
Di quando in quando asportare con un panno trucioli e polvere dalla macchina. Per allungare la durata di vita dell'utensile oliare una volta al mese le parti rotanti. Non oliare il motore.
Per pulire la plastica non utilizzare agenti corrosivi.
Pulizia
Mantenere i dispositivi di protezione, le feritoie di ventilazione e l'alloggiamento del motore il più possibile privi di polvere e di sporcizia. Pulire l'apparecchio strofinando con un panno pulito o soffiando con aria compressa a bassa pressione.
Si raccomanda di pulire l'apparecchio subito dopo ogni utilizzo.
Pulire regolarmente l'apparecchio con un panno umido e del sapone lubrificante. Non impiegare detergenti o solventi; questi potrebbero corrodere le parti di plastica dell'apparecchio. Assicurarsi che non possa penetrare acqua all'interno dell'apparecchio. La penetrazione di acqua in un apparecchio elettrico aumenta il rischio di scosse elettriche.
Manutenzione
All'interno dell'apparecchio non vi sono altri componenti da sottoporre a manutenzione.
Informazioni sulle riparazioni
Occorre notare che in questo prodotto i seguenti componenti sono soggetti a naturale usura o usura legata all'uso e sono richiesti i seguenti pezzi come materiali di consumo.
Pezzi soggetti a usura*: Spazzole di carbone, lama della sega, inserti del tavolo, cinghie trapezoidali
* non necessariamente compreso nel contenuto della fornitura!
I pezzi di ricambio e gli accessori sono reperibili presso il nostro Service Center. Scansionare a tal fine il codice QR che si trova in prima pagina.
12. Stoccaggio
Stoccare l'apparecchio e i relativi accessori in un luogo buio, asciutto e non soggetto a gelo, non accessibile ai bambini.
La temperatura di stoccaggio ideale è compresa tra 5 e 30 °C.
Conservare l'elettroutensile nell'imballaggio originale. Coprire l'elettroutensile per proteggerlo da polvere o umidità.
Conservare le istruzioni per l'uso nei pressi dell'elet-troutensile.
13. Allacciamento elettrico
Il motore elettrico installato è collegato e pronto per l'esercizio. L'allacciamento è conforme alle disposizioni VDE e DIN pertinenti. L'allacciamento alla rete lato cliente e il cavo di prolunga utilizzato devono essere conformi a tali norme.
Avvertenze importanti
In caso di sovraccarico il motore si disinserisce automaticamente. Dopo un tempo di raffreddamento (di durata diversa) è possibile inserire nuovamente il motore.
Cavo di alimentazione elettrica difettoso
Sui cavi di alimentazione elettrica si verificano spesso danni all'isolamento.
Le cause possono essere le seguenti:
- Schiacciature, laddove i cavi di alimentazione vengono fatti passare attraverso finestre o interstizi di porte.
- Piegature a causa del fissaggio o della conduzione dei cavi stessi eseguiti in modo non appropriato.
- Tagli causati dal transito sui cavi di alimentazione.
- Danni all'isolamento causati dalle operazioni di distacco dalla presa a parete.
- Cricche a causa dell'invecchiamento dell'isolamento.
Tali cavi di alimentazione elettrica difettosi non possono essere utilizzati e rappresentano un pericolo mortale a causa dei danni all'isolamento.
Controllare regolarmente che i cavi di alimentazione elettrica non siano danneggiati. Assicurarsi che, durante tale controllo, il cavo di alimentazione non sia collegato alla rete elettrica.
I cavi per il collegamento elettrico devono essere conformi alle disposizioni VDE e DIN pertinenti. Utilizzare solamente cavi di collegamento con la denominazione H05V V-F.
La designazione del tipo deve essere stampata sul cavo di collegamento.
Motore a corrente alternata
- La tensione di rete deve essere di 220-240 V\~.
- I cordoni di prolunga fino a 25 m di lunghezza devono avere una sezione di 1,5 millimetri quadrati.
Gli allacciamenti e le riparazioni all'impianto elettrico possono essere eseguiti soltanto da un elettricista qualificato.
In caso di domande indicare i seguenti dati:
- Tipo di corrente del motore
• Dati della piastrina indicatrice della macchina
• Dati dell'etichetta identificativa del motore
Tipo di collegamento Y
Se è necessario, sostituire il cavo di allacciamento alla rete: la sostituzione deve essere effettuata dal produttore o da un suo rappresentante per evitare rischi per la sicurezza.
14. Smaltimento e riciclaggio
Avvertenze per l'imballaggio
Il materiale d'imballaggio è riciclabile. Si prega di smaltire gli imballaggi nel rispetto dell'ambiente.
Avvertenze relative alla legge sui dispositivi elettrici ed elettronici (ElektroG)
I dispositivi elettrici ed elettronici usati non rientrano nei rifiuti domestici, ma devono essere trattati e smaltiti in modo separato!
- Le batterie o gli accumulatori utilizzati non integrati nel dispositivo usato devono essere rimossi prima della consegna, senza distruggerli! Il loro smaltimento è regolato dalla legge sulle batterie.
- I proprietari o gli utilizzatori di dispositivi elettrici ed elettronici sono tenuti per legge a restituirli al termine della loro durata utile.
- L'utente finale è responsabile in prima persona per la cancellazione dei suoi dati personali in relazione al dispositivo usato da smaltire!
- Il simbolo del bidone della spazzatura barrato indica che i dispositivi elettrici ed elettronici non possono essere smaltiti insieme ai normali rifiuti domestici.
- I dispositivi elettrici ed elettronici possono essere restituiti gratuitamente presso i seguenti centri:
- Centri di raccolta e smaltimento di diritto pubblico (ad es. depositi comunali).
- Punti vendita di dispositivi elettronici (fisici e online), nella misura in cui il distributore sia tenuto al ritiro o lo offra in modo volontario.
- È possibile consegnare gratuitamente al produttore, senza dovere acquistare prima un nuovo dispositivo da questi, fino a tre dispositivi elettronici usati per ogni tipo di dispositivo con una lunghezza del bordo di massimo 25 centimetri, oppure portare il dispositivo presso un altro centro di raccolta autorizzato nelle proprie vicinanze.
- Altre condizioni di ritiro complementari del produttore e del distributore sono reperibile presso il rispettivo servizio clienti.
- In caso di consegna da parte del produttore di un nuovo dispositivo elettronico presso un privato, quest'ultimo può richiedere il ritiro gratuito del dispositivo elettronico usato, su richiesta dell'utente finale stesso. Contattare a tale proposito il servizio clienti del produttore.
- Quanto esposto si applica solo ad apparecchi installati e distribuiti in un paese dell'Unione Europea e soggetti alla Direttiva europea 2012/19/UE. Nei paesi al di fuori dell'Unione Europea possono applicarsi norme diverse per lo smaltimento di dispositivi elettrici ed elettronici usati.
15. Risoluzione dei guasti
| Guasto Possibile causa Azione correttiva | ||
| Il motore non funziona | Il motore, il cavo o il connettore sono difettosi; fusibili bruciati | Far ispezionare la macchina da una persona competente ed esperta. Non riparare mai il motore da soli. Pericolo! Controllare i fusibili, sostituire se necessario |
| Coperchio dell'alloggiamento aperto (finecorsa) | Chiudere in modo preciso il coperchio dell'alloggiamento | |
| Il motore si avvia lentamente e non raggiunge la velocità operativa | Tensione troppo bassa, bobine danneggiate, condensatore bruciato | Fare verificare la tensione da parte dell'azienda elettrica Fare controllare il motore da una persona competente ed esperta. Fare controllare il condensatore da una persona competente ed esperta. |
| Il motore è troppo rumoroso | Bobine danneggiate, motore difettoso | Fare controllare il motore da una persona competente ed esperta |
| Il motore non raggiunge la massima potenza | Il circuito di alimentazione del sistema è sovraccarico (lampade, motori, altri, ecc.) | Non utilizzare altri apparecchi o altri motori sullo stesso circuito |
| Il motore si surriscalda facilmente | Motore sovraccarico, insufficiente raffreddamento del motore | Evitare il sovraccarico del motore durante il taglio, rimuovere la polvere dal motore al fine di assicurare un raffreddamento ottimale del motore. |
| I taglio è ruvido o ondulato | Lama della sega senza filo, forma del dente non adatta per lo spessore del materiale | Riaffilare la lama e/o utilizzare una lama appropriata |
| Il pezzo da lavorare si strappa e/o si scheggia | Pressione di taglio troppo forte o lama non idonea all'uso | Utilizzare la lama appropriata |
| Il nastro della sega scorre male | Guida regolata in modo errato | Regolare la guida del nastro della sega come da istruzioni per l'uso |
| Nastro della sega errato | Selezionare il nastro della sega come da istruzioni per l'uso | |
| Segni di bruciatura sul legno durante il lavoro | Nastro della sega smussato Sostituire | Selezionare il nastro della sega come da istruzioni per l'uso |
| Nastro della sega errato | Selezionare il nastro della sega come da istruzioni per l'uso | |
| Il nastro della sega si inceppa durante il lavoro | Nastro della sega smussato Sostituire | Selezionare il nastro della sega come da istruzioni per l'uso |
| Nastro della sega resinato Pulire il nastro della sega | nastro della sega | |
| Guida regolata in modo errato | Regolare la guida del nastro della sega come da istruzioni per l'uso | |
Vizi evidenti vanno segnalati entro 8 giorni dalla ricezione della merce, altrimenti decadono tutti i diritti dell'acquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dell'acquirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere dalla consegna in maniera tale che sostituiamo gratuitamente qualsiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per componenti non fabbricati da noi garantiamo solo nella misura nella quale noi stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dell'acquirente. Sono escluse pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.
