Typ výrobku	Pásová pila
Značka	Scheppach
Model	HBS400
Kategorie	Pila
Výkon (S1)	750 W
Napětí / Frekvence	220-240 V~, 50 Hz
Rychlost řezání (2 úrovně)	360 m/min (úroveň 1), 720 m/min (úroveň 2)
Délka pásu	2240 mm
Šířka pásu	6-15 mm
Max. výška řezu	170 mm
Průchod (šířka řezu)	305 mm
Rozměry stolu	500 x 400 mm
Sklon stolu	0° až 45°
Čistá hmotnost	59 kg
Hladina akustického tlaku LpA	77,4 dB (nejistota 3 dB)
Hladina akustického výkonu LWA	90,4 dB (nejistota 3 dB)
Hlavní funkce	Podélné, příčné, šikmé řezy, volné řezání; paralelní a příčné vedení; sklopný stůl
Bezpečnost	Ochrana pásu, bezpečnostní spínač proti opětovnému spuštění, ochranné kryty, nouzové zastavení
Údržba a čištění	Mokré čištění bez rozpouštědel, měsíční mazání rotujících částí, výměna opotřebitelných dílů
Náhradní díly a opravitelnost	Opotřebitelné díly: uhlíkové kartáče, pilové listy, vložky stolu, klínové řemeny. Opravu provádí autorizovaný specialista.

Často kladené otázky - HBS400 SCHEPPACH

Jak vyměnit pilový pás?

Odpojte síťovou zástrčku. Otevřete ochrany pásu nahoře a dole. Povolte pás pomocí napínacího šroubu (11). Vyjměte starý pás, nasaďte nový. Seřiďte boční vycentrování pomocí rukojeti (w), poté napněte napínacím šroubem. Zavřete ochrany.

Jak nastavit napětí pilového pásu?

Napětí se nastavuje napínacím šroubem (11). Otáčejte jím pro napnutí pásu. Napětí závisí na šířce: širší pásy vyžadují větší napětí. Nadměrné napětí vede k předčasnému prasknutí. Po použití pás vždy povolte.

Jak změnit rychlost řezání?

Odpojte zástrčku. Otevřete spodní ochranný kryt. Povolte řemen pomocí napínacího šroubu (12). Umístěte řemen na požadovanou pozici (S1 pro 360 m/min, S2 pro 720 m/min). Znovu napněte řemen a zavřete kryt.

Co dělat, když motor nenastartuje?

Zkontrolujte, zda je kryt skříně řádně uzavřen (koncový spínač). Zkontrolujte pojistky. Pokud problém přetrvává, nechte motor, kabel nebo konektor zkontrolovat odborníkem. Nikdy neopravujte motor sami.

Jak čistit pásovou pilu?

Odpojte zařízení. Použijte vlhký hadřík s trochou mýdla. Nepoužívejte rozpouštědla ani korozivní prostředky. Dbejte, aby voda nepronikla dovnitř. Pravidelně čistěte ochranná zařízení a větrací otvory.

Jaké ochranné vybavení nosit?

Vždy noste ochranné brýle, chranit sluch a v případě prachu dýchací masku. Svažte dlouhé vlasy a noste přiléhavé oblečení. Při manipulaci s pásem používejte rukavice.

Jak používat paralelní vodítko?

Nasaďte paralelní vodítko (5) na vodící lištu. Nastavte požadovanou šířku řezu pomocí stupnice (u) a zajistěte upínací pákou (q). Pro podélné řezy přiložte obrobek k vodítku a tlačte rovnoměrným posuvem.

Jak přepravovat pásovou pilu?

Použijte kola namontovaná na rámu. Postavte se na stranu kol, nakloňte stroj tažením k sobě. Držte jej za rám. Pozor na vysoké těžiště. Nikdy nepoužívejte ochranná zařízení ke zvedání.

Jaké materiály lze řezat?

Pila je určena k řezání dřeva a materiálů podobných dřevu (v podélném a příčném směru). Kulaté materiály vyžadují bezpečnostní zařízení. Nepoužívejte k řezání palivového dřeva nebo kovů.

Kde najít náhradní díly?

Opotřebitelné díly (uhlíkové kartáče, pilové listy, vložky stolu, řemeny) jsou k dispozici u poprodejního servisu Scheppach. Naskenujte QR kód na domovské stránce nebo kontaktujte servisní středisko. Používejte pouze originální díly.

NÁVOD K OBSLUZE HBS400 SCHEPPACH

Vysvětlení symbolů na výrobku

Symboly použité v této příručce vás mají upozornit na možná rizika. Bezpečnostní symboly a vysvětlivky, které je provázejí, musejí být presně pochopeny. Samotné varování rizika neodstraní a nemohou nahradit správná opatření pro prevenci úrazů.

	Varování! Při nedodržení možné nebezpečí ohrožení života, nebezpečí zranění nebo poškození nástroje!
	Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní pokyny!
	Noste ochranné brýle!
	Noste ochranu sluchu!
	Bude-li se při práci prášit, noste ochranu dýchacích cest!
	Pozor! Nebezpečí zranění! Nedotýkejte se pilového kotouče v provozu!
	Používejte ochranné rukavice.
	Pozor! Před montáží, čištěním, přestavbou, technickou údržbou, skladováním a přepravou musíte přístroj vždy vypnout a odpojit od elektrické sítě.
	Směr pilového pásu
	Výrobek odpovídá platným evropským směrnicím.
	Výrobek odpovídá platným srbským směrnicím.

Obsah:

Strana:

1. Úvod.... 110
2. Popis výrobku (obr. A - AC) 110
3. Rozsah dodávky 110
4. Použití v souladu s určením 110
5. Všeobecné bezpečnostní pokyny 111
6. Zbytková rizika.... 113
7. Technické údaje.... 114
8. Montáž a obsluha 114
9. Přeprava 117
10. Pracovní pokyny 117
11. Čištění a údržba.... 118
12. Skladování 118
13. Elektrické připojení 118
14. Likvidace a recyklace 119
15. Odstraňování poruch.... 120
16. Prohlášení o shodě.... 357

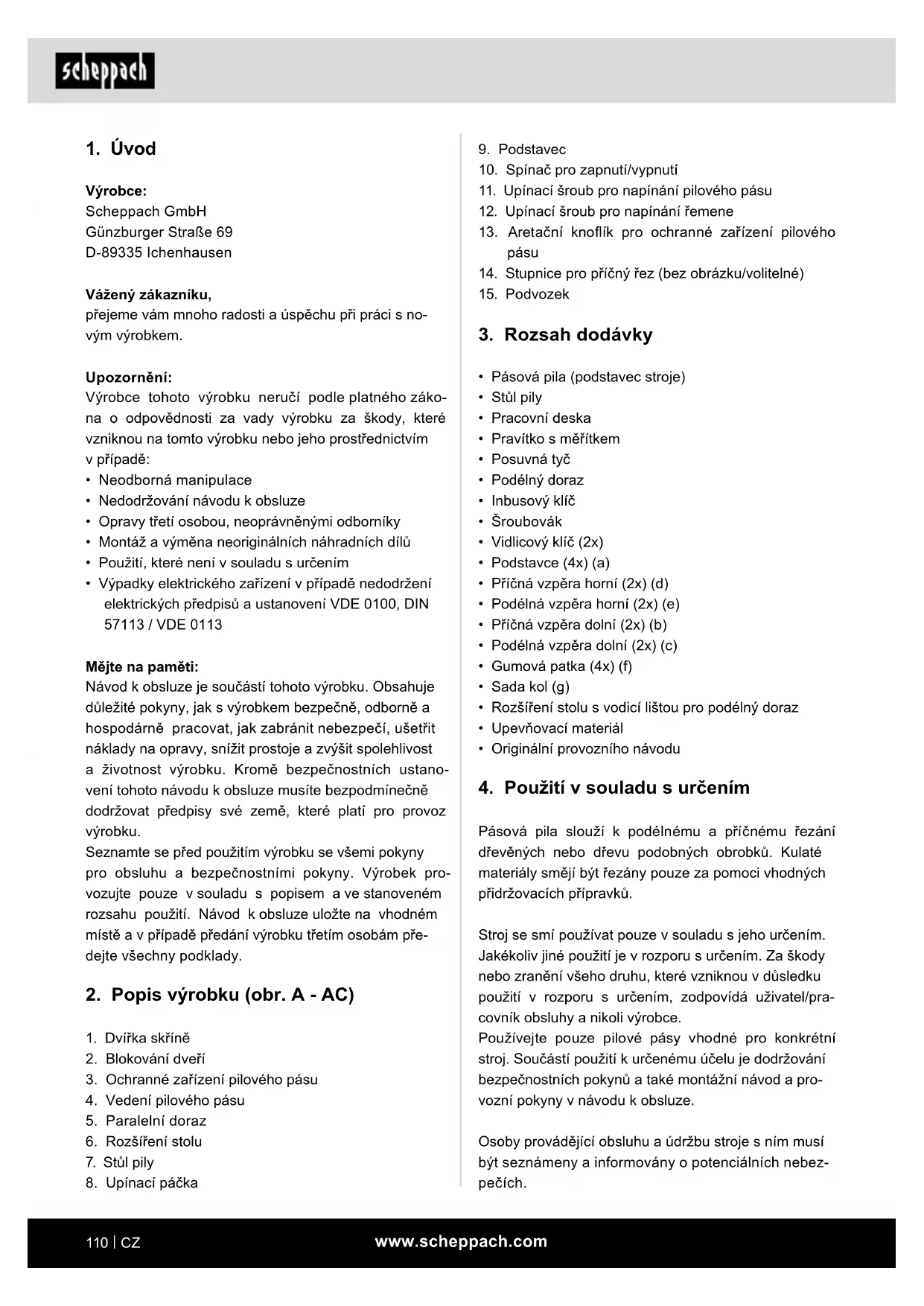

1. Úvod

Výrobce:

Scheppach GmbH

přejeme vám mnoho radosti a úspěchu při práci s novým výrobkem.

Upozornění:

Výrobce tohoto výrobku neručí podle platného zákona o odpovědnosti za vady výrobku za škody, které vzniknou na tomto výrobku nebo jeho prostřednictvím v případě:

• Neodborná manipulace
  • Nedodržování návodu k obsluze
• Opravy třetí osobou, neoprávněnými odborníky
• Montáž a výměna neoriginálních náhradních dílů
• Použití, které není v souladu s určením
• Výpadky elektrického zařízení v případě nedodržení elektrických předpisů a ustanovení VDE 0100, DIN 57113 / VDE 0113

Mějte na paměti:

Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny, jak s výrobkem bezpečně, odborně a hospodárně pracovat, jak zabránit nebezpečí, ušetřit náklady na opravy, snížit prostoje a zvýšit spolehlivost a životnost výrobku. Kromě bezpečnostních ustanovení tohoto návodu k obsluze musíte bezpodmínečně dodržovat předpisy své země, které platí pro provoz výrobku.

Seznamte se před použitím výrobku se všemi pokyny pro obsluhu a bezpečnostními pokyny. Výrobek provozujte pouze v souladu s popisem a ve stanoveném rozsahu použití. Návod k obsluze uložte na vhodném místě a v případě předání výrobku třetím osobám předejte všechny podklady.

1. Dvířka skříně
2. Blokování dveří
3. Ochranné zařízení pilového pásu
4. Vedení pilového pásu
5. Paralelní doraz
6. Rozšíření stolu
7. Stül pily
8. Upínací páčka

9. Podstavec

1. Spínač pro zapnutí/vypnutí
2. Upínací šroub pro napínání pilového pásu
3. Upínací šroub pro napínání řemene
4. Aretační knoflík pro ochranné zařízení pilového pásu
5. Stupnice pro příčný řez (bez obrázku/volitelné)
6. Podvozek

3. Rozsah dodávky

• Pásová pila (podstavec stroje)
- Stúl pily
- Pracovní deska
- Pravítko s měřítkem
- Posuvná tyč
- Podélný doraz
- Inbusový klíč
- Šroubovák
- Vidlicový klíč (2x)
- Podstavce (4x) (a)
- Příčná vzpěra horní (2x) (d)
- Podélná vzpěra horní (2x) (e)
- Příčná vzpěra dolní (2x) (b)
- Podélná vzpěra dolní (2x) (c)
• Gumová patka (4x) (f)
- Sada kol (g)
• Upevňovací materiál
- Originální provozního návodu

- Rozšíření stolu s vodicí lištou pro podélný doraz

4. Použití v souladu s určením

Pásová pila slouží k podélnému a příčnému řezání dřevěných nebo dřevu podobných obrobků. Kulaté materiály smějí být řezány pouze za pomoci vhodných přidržovacích přípravků.

Stroj se smí používat pouze v souladu s jeho určením. Jakékoliv jiné použití je v rozporu s určením. Za škody nebo zranění všeho druhu, které vzniknou v důsledku použití v rozporu s určením, zodpovídá uživatel/pracovník obsluhy a nikoli výrobce.

Používejte pouze pilové pásy vhodné pro konkrétní stroj. Součástí použití k určenému účelu je dodržování bezpečnostních pokynů a také montážní návod a provozní pokyny v návodu k obsluze.

Osoby provádějící obsluhu a údržbu stroje s ním musí být seznámeny a informovány o potenciálních nebezpečích.

Změny stroje zcela vylučují ručení výrobce za škody, které takto vzniknou.

I přes používání v souladu s určením nelze zcela zamezit určitým rizikovým faktorům. Na základě konstrukce a uspořádání stroje se mohou vyskytnout následující body:

• Poškození sluchu, pokud se nepoužívá nezbytná ochrana sluchu.
• Zdraví škodlivé emise dřevěného prachu při používání v uzavřených místnostech.
• Nebezpečí nehody kvůli kontaktu rukou s nezakrytou oblastí řezání nástroje.
• Nebezpečí zranění při výměně nástroje (nebezpečí pořezání).
• Ohrožení v důsledku odmrštění obrobků nebo částí obrobků.
• Pohmoždění prstů.
  • Ohrožení zpětným rázem.
• Převrácení obrobku kvůli nedostatečné ploše uložení obrobku.
  • Dotyk řezného nástroje.
• Nebezpečí vymrštění zbytků větví a částí obrobku.

Mějte prosím na paměti, že naše přístroje nebyly v souladu s určením konstruovány pro komerční, řemeslné a průmyslové použití. Nepřebíráme zodpovědnost v případě, když se přístroj použije v komerčních, řemeslných nebo průmyslových provozech, a při srovnatelných činnostech.

5. Všeobecné bezpečnostní pokyny

Obecné bezpečnostní pokyny pro elektrické nástroje

⚠️ VAROVÁNÍ: Přečtěte si všechny bezpečnostní pokyny, instrukce, ilustrace a technické údaje, kterými je tento elektrický nástroj opatřen.

Pokud zanedbáte dodržování následujících instrukcí, může to způsobit zásah elektrickým proudem, požár a/nebo těžká zranění.

Uschovejte si do budoucna veškeré bezpečnostní pokyny a instrukce.

Pojem „elektrický nástroj“, který je uveden v bezpečnostních pokynech, se vztahuje na elektrický nástroj (se síťovým kabelem), poháněný proudem ze sítě nebo na elektrický nástroj poháněný akumulátorem (bez síťového kabelu).

1. Bezpečnost na pracovišti

a) Udržujte svou pracovní oblast čistou a dobře osvětlenou. Pracovní oblasti, ve kterých je nepořádek nebo nejsou osvětlené, mohou vést k nehodám.

b) Nepracujte s tímto elektrickým nástrojem v prostředí ohroženém výbuchem, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nástroje vytvářejí jiskry, které by mohly zapálit prach nebo výpary.

c) Udržujte děti nebo jiné osoby během používání elektrického nástroje v patřičné vzdálenosti. Při nesoustředěnosti můžete ztratit kontrolu nad elektrickým nástrojem.

1. Elektrická bezpečnost

a) Přípojná zástrčka elektrického nástroje musí být vhodná pro danou zásuvku. Zástrčka se nesmí žádným způsobem měnit. V kombinaci s uzemněnými elektrickými nástroji nepouží-vejte žádné zásuvkové adaptéry. Nezměněné zástrčky a vhodné zásuvky snižují riziko zasažení elektrickým proudem.

b) Zabraňte kontaktu těla s uzemněnými povrchy jako trubkami, topeními, sporáky a chladničkami. Je-li vaše tělo uzemněné, hrozí zvýšené riziko zasažení elektrickým proudem.

c) Elektrické nástroje chraňte před deštěm a vlhkem. Vniknutí vody do elektrického nástroje zvyšuje riziko zásahu elektrickým proudem.

d) Připojovací vedení nepoužívejte k prénášení a zavěšování elektrického nástroje, nebo k vy-tažení zástrčky ze zásuvky. Připojovací vedení chraňte před horkem, olejem, ostrými hranami nebo pohyblivými díly. Poškozené nebo zamotané přípojné vedení zvyšuje riziko zasažení elek-trickým proudem.

e) Používáte-li elektrický nástroj venku, použí-vejte prodlužovací kabely vhodné i pro venkovní použití. Používání vhodného prodlužovacího vedení vhodného pro venkovní použití snižuje riziko zasažení elektrickým proudem.

f) Pokud není možno zabránit provozu elektrického nástroje ve vlhkém prostředí, používejte proudový chránič. Použití vložky pro proudový chránič zmírňuje riziko zasažení elektrickým proudem.

3. Bezpečnost osob

a) Při práci s elektrickým nástrojem bud'te po-zorní a neustále dávejte pozor na to, co děláte a postupujte vždy s rozumem. Nepoužívejte elektrický nástroj, jste-li unavení nebo pod vli-vem drog, alkoholu nebo léků. Okamžik nepo-zornosti při používání elektrického nástroje může vést k vážným zraněním.

b) Používejte osobní ochranné pracovní prostředky a vždy ochranné brýle. Použití osobních ochranných pracovních prostředků jako je protiprachová maska, protiskluzová bezpečnostní obuv, ochranná helma nebo ochrana sluchu podle druhu a způsobu použití elektrických nástrojů zmenšuje riziko zranění.

c) Zabraňte neúmyslnému uvedení do provozu. Než elektrický nástroj připojíte k napájení proudem a/nebo akumulátoru a než jej budete zvedat nebo nosit, ujistěte se, že je vypnutý. Máte-li při přenášení elektrického nástroje prst na spínači nebo zapojíte-li elektrický nástroj do zá-suvky zapnutý, může to vést nehodám.

d) Před zapnutím elektrického nástroje odstraňte veškeré seřizovací nástroje nebo klíče na šrouby. Nástroj nebo klíč, který se nachází v otáčejícím se dílu elektrického nástroje, může vést ke zraněním.

e) Zabraňte nestabilnímu držení těla. Zajistěte si stabilní postoj a vždy udržujte rovnováhu. Tak můžete elektrický nástroj v nečekaných situacích lépe udržet pod kontrolou.

f) Noste vhodný oděv. Nenoste volný oděv nebo šperky. Udržujte vlasy a oděv v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny rotujícími díly.

g) Je-li možné namontovat zařízení pro odsávání a zachycování prachu, je třeba je namontovat a správně používat. Používání odsávání prachu může snížit ohrožení prachem.

h) Nenechte se ukolébat falešným pocitem bezpečí a nepřeskočte bezpečnostní pravidla pro elektrické nástroje, i když je po častém používání elektrického nástroje znáte. Nedbalé chování může vést ve zlomku sekundy k těžkým zraněním.

4. Používání a manipulace s elektrickým nástrojem

a) Nepřetěžujte elektrický nástroj. Pro svou práci používejte vhodný elektrický nástroj. S vhodným elektrickým nástrojem budete pracovat lépe a bezpečněji v udávaném rozsahu výkonu.

b) Nepoužívejte elektrický nástroj, jehož vypínač je vadný. Elektrický nástroj, který již nelze zapnout nebo vypnout, je nebezpečný a musí být opraven.

c) Než budete provádět nastavení nástroje, měnit díly vložného nástroje nebo elektrický nástroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo vyjměte vyjímatelný akumulátor. Toto preventivní bezpečnostní opatření brání neúmyslnému spuštění elektrického nástroje.

d) Nepoužívané elektrické nástroje uchovávejte mimo dosah dětí. Nenechte elektrický nástroj používat osoby, které s ním nejsou seznámeny nebo si nepřečetly tento návod. Elektrické nástroje představují nebezpečí, jsou-li používány nezkušenými osobami.

e) O elektrické nástroje a nástavec pečlivě pečujte. Kontrolujte, zda pohyblivé díly funguji bezvadně a nejdou vzpříčené, zda nejsou prasklé nebo tak poškozené, že je omezena funkčnost elektrického nástroje. Poškozené díly nechte před používáním elektrického nástroje opravit. Příčinou mnoha nehod je špatně udržovaný elektrický nástroj.

f) Udržujte řezné nástroje ostré a čisté. Pečlivě udržované řezné nástroje s ostrými břity se méně příčí a lze je snadněji vést.

g) Používejte elektrický nástroj, příslušenství, nástavce atd. v souladu s instrukcemi. Zohledněte přitom pracovní podmínky a prováděnou činnost. Používání elektrických nástrojů pro jiné než určené aplikace může vést k nebezpečným situacím.

h) Rukojeti a úchopné plochy udržujte suché, čisté a bez oleje a tuku. Kluzké rukojeti a úchopné plochy neumožňují bezpečnou obsluhu a kontrolu elektrického nástroje v nepředvídatelných situacích.

5. Servis

a) Nechte svůj elektrický nástroj opravovat pouze kvalifikovaný odborný personál a pouze za použití originálních náhradních dílů. Tím se zajistí, aby zůstala zachována bezpečnost elektrického nástroje.

⚠️ VAROVÁNÍ! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty. Pro snížení rizika vážných nebo smrtelných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto elektrického nástroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu.

Doplňující bezpečnostní pokyny

• Při všech údržbářských pracích na pilovém pásu používejte ochranné rukavice!
• Při řezání kulatiny se musí používat zařízení, které obrobek jistí proti otáčení.
• Při řezání prken na výšku je nutné používat zařízení, které obrobek jistí proti zpětnému rázu.
• Aby byly dodrženy hodnoty emisí prachu pro zpracování dřeva a aby byl provoz bezpečný, měl by být připojen systém odsávání prachu s rychlostí proudění vzduchu nejméně 20 m/s.
• Bezpečnostní pokyny předejte všem osobám, které pracují se strojem.
• Nepoužívejte pilu k řezání palivového dříví.
• Stroj je vybaven bezpečnostním spínačem proti opětnému zapnutí po výpadku el. napětí.
• Vždy zkontrolujte před spuštěním, zda napětí uvedené na typovém štítku přístroje odpovídá síťovému napětí.
• Naviják kabelů používejte pouze v odvinutém stavu.
• Osoby pracující se strojem musí své práci věnovat náležitou pozornost.
• Dodržujte směr otáčení motoru a pilového pásu.
• Bezpečnostní zařízení u stroje nesmí být demontována ani upravena na nepoužitelná.
• Neřezejte žádné obrobky, které jsou příliš malé, aby mohly být bezpečně udrženy v ruce.
• S pilovým pásem v provozu nikdy neodstraňujte třísky, hobliny nebo vzpříčené dřevěné díly.
• Je nutné dodržovat příslušné předpisy k prevenci úrazů a ostatní všeobecně uznávaná bezpečnostně technická pravidla.
• Dodržujte příručky profesních sdružení (VBG 7).
• Pozor! Dlouhé obrobky zajistěte na konci řezání proti převrácení. (např. pomocí odvíjecího stojanu atd.).
• Ochranné zařízení pilového pásu (3) se musí během přepravy přístroje nacházet v nejspodnější poloze blízko stolu.
• Ochranné kryty se nesmějí používat k přepravě nebo neodbornému provozu stroje.
• Deformované nebo poškozené pilové pásy se nesmějí používat.
  • Vyměňte opotřebený stolní nástavec.
• Nikdy neuvádějte stroj do provozu, když jsou dvířka resp. oddělující ochranné zařízení, chránící pilový pás, otevřená.
• Dbejte na to, aby výběr pilového pásu a rychlost byly vhodné pro řezaný materiál.
• Nezačinejte s čištěním pilového pásu dřív, než se kompletně zastaví.

• Při přímých řezech malých obrobků proti paralelnímu dorazu je nutné používat posuvnou opěru.

• Při manipulaci s pilovým pásem a surovým materiálem noste rukavice!

• Ochranné zařízení pilového pásu se má během pře-pravy nacházet v nejspodnější poloze a blízko stolu.
• Při řezání na pokos s nakloněným stole m je třeba paralelní doraz umístit na spodní díl stolu.
• Oddělující ochranná zařízení nikdy nepoužívejte ke zvedání nebo přepravě.
• Dbejte na to, abyste použivali ochranná zařízení pilového pásu a správně je nastavili.
• Ruce držte v bezpečné vzdálenosti od pilového pásu. Na drobné řezy používejte posuvnou tyč.
• Seřiditelné ochranné přípravky nastavte tak, aby se nacházely co nejblíže obrobku.
• Posuvnou opěru uchovávejte na k tomu určeném držáku na stroji. Tím ji budete mít v dosahu a připravenou k použití v běžné pracovní pozici.
  • V běžné pracovní pozici se obsluha nachází před strojem.
• Nepoužívejte chladicí kapaliny. Při použití vody nebo jiných chladicích kapalin může dojít k zasažení elektrickým proudem.
• Neprovozujte elektrické nástroje s otevřeným přístupovým krytem ke kotouči pásové pily. Kontakt s pohybujícími se díly může vést ke zranění.

6. Zbytková rizika

Elektrický nástroj je zkonstruován podle stavu techniky a uznávaných bezpečnostně technických předpisů. Přesto se mohou během práce vyskytnout jednotlivá zbytková rizika.

- Nebezpečí zranění prstů a rukou spuštěným pilovým pásem v případě neodborného vedení obrobku. Při neodborném držení nebo vedení a při práci bez dorazu hrozí zranění následkem vymrštěného obrobku.

- Ohrožení zdraví dřevěným prachem nebo dřevěnými třískami. Bezpodmínečně používejte osobní ochranné vybavení, jako je ochrana zraku. Použijte odsávací zařízení!

- Zranění vadným pilovým pásem. Pravidelně kontrolujte pilový pás, zda je neporušený.

- Nebezpečí zranění prstů a rukou při výměně pilového pásu. Noste vhodné pracovní rukavice.

- Nebezpečí zranění při zapnutí stroje v důsledku rozbíhajícího se pilového pásu.

- Ohrožení proudem při použití nesprávných elektrických přívodních kabelů.

- Ohrožení zdraví běžícím pilovým pásem v případě dlouhých vlasů a volného oděvu. Použivejte osobní ochranné prostředky jako vlasovou síťku a těsně přiléhající pracovní oděv.

• Kromě toho mohou přes všechna přijatá preventivní opatření vzniknout zbytková rizika, která nebudou na první pohled zřejmá.
• Zbytková rizika mohou být minimalizována, budete-li zachovávat všeobecné bezpečnostní pokyny a návod k použití, a budete-li stroj používat v souladu s jeho určením.

7. Technické údaje

Motor na střídavý proud	220 - 240 V ~,50 Hz
Výkon S1* 750W
Volnoběžné otáčky 1400 min	-1
Délka pilového pásu 2240 mm
Šířka pilového pásu	6-15 mm
Rychlost pilového pásu I	360 m/min
Rychlost pilového pásu II	720 m/min
Výška řezu	0 - 170 mm
Vyložení	305 mm
Velikost stolu	500 x 400 mm
Stůl nakláněcí	0° až 45°
Velikost obrobku, max.	600 x 600 x 170mm
Hmotnost	59 kg

Technické změny vyhrazeny!

*druh provozního režimu S1 (nepřetržitý provoz)

Obrobek musí být vysoký alespoň 3 mm a široký alespoň 10 mm.

Hodnoty hluku a vibrací byly stanoveny podle EN 62841.

Působení hluku může vést ke ztrátě sluchu. Celkové hodnoty vibrací (vektorový součet tří směrů) zjištěny podle EN 62841.

Uvedená hodnota emisí hluku byla změřena podle standardizovaného zkušebního postupu a lze ji použit k porovnání jednoho elektrického nástroje s jiným.

Uvedenou hodnotu emisí hluku lze také použít k předběžnému odhadu zatížení.

VAROVÁNÍ

Hodnoty hlukových emisí se mohou během reálného používání elektrického nástroje lišit od uvedených hodnot v závislosti na způsobu použití elektrického nástroje, především podle toho, jaký obrobek se bude obrábět.

Je nezbytné stanovit bezpečnostní opatření pro ochranu pracovníka obsluhy na základě posouzení zatížení vibracemi během skutečných podmínek použití (přitom je třeba zohlednit všechny části provozního cyklu, například doby, kdy je elektrický nástroj vypnutý, a doby, kdy je sice zapnutý, avšak běží bez zatížení).

8. Montáž a obsluha

⚠️ Pozor!

Před uvedením do provozu výrobek bezpodmínečně kompletně smontujte!

• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte balicí materiál a obalové a přepravní pojistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte přístroj a díly příslušenství, zda se při přepravě nepoškodily.
• Uchovejte obal dle možností až do uplynutí záruční doby.

⚠ POZOR!

Přístroj a balicí materiály nejsou hračka! S plastovými sáčky, fóliemi a drobným díly si nesmějí hrát děti! Hrozí nebezpečí spolknutí těchto věcí a udušení!

Stroj musí být bezpečně ustavený, tzn. pevně přišroubovaný na dílenském stole nebo pevném podvozku. K tomuto účelu se nacházejí v noze stroje upevňovací otvory.

• Stůl pily musí být správně namontovaný.
• Před uvedením do provozu se musí řádně namontovat všechny kryty a bezpečnostní zařízení.
• Pilový pás musí mít možnost volného pohybu.
• U již obrobeného dřeva dávejte pozor na cizí tělesa, např. hřebíky nebo šrouby atd.

- Před použitím vypínače se ujistěte, zda je pilový pás správně namontovaný a pohyblivé díly se pohybují lehce.

- Před připojením stroje se ujistěte, že údaje na typovém štítku jsou shodné s údaji sítě.

Montážní nářadí

• 1 vidlicový klíč vel. 10/13

8.1 Montáž podstavce (obr. B + C + D)

Montážní prvky:

• 4 podstavce (a)

• Vzpěry podstavce dole: 2 x dlouhá (b) + 2 x krátká (c)

• Vzpěry podstavce nahoře: 2 x dlouhá (d) + 2 x krátká (e)

• 4 pryžové nohy (f), 4 podložky M8, 4 matice M8

- Upevňovací díly (24 vratových šroubů M8x16, 4 šrouby se šestihrannou hlavou M8x45, 32 podložek M8, 28 matic M8, 4 pojistné kroužky M8)

- 2 kolečka s uchycením (g) (2 vratové šrouby M8x20, 2 podložky 8, 2 zajišťovací matice M8).

- Při montáži všechny šrouby lehce utáhněte rukou.

- Na podstavec našroubujte 4 pryžové nohy.

- Připevněte jednu vzpěru podstavce dole (b + c) pomocí 2 vratových šroubů M8x16, 2 podložek a 2 matic k podstavcům (a).

- Vzpěry podstavce nahoře (d + e) namontujte na podstavec (a) vždy pomocí 4 vratových šroubů zámku M8x16, 4 podložek a 4 matic tak, jak je uvedeno na obr. C.

- Namontujte obě kola s uchycením kola (g) pomocí 2 vratových šroubů M8x20, 2 podložek 8, 2 zajišťovacích matic M8 (obr. C + D).

- Za stroj vložte karton a stroj opatrně překlopte doza- du tak, aby spočíval na krytu.

- Předmontovaný podstavec (obr. C) zasuňte pod základní desku pásové pily a upevněte 4 šrouby se šestihrannou hlavou M8x45, 8 podložkami, 4 pojistnými kroužky a 4 maticemi. Utáhněte rukou.

- Stroj postavte na rovnou plochu a všechny šrouby pevně utáhněte.

8.2 Montáž desky stolu (obr. E - J)

- Zasuňte stolní vložku (h) do příslušného otvoru ve stolu pily (7) (obr. E). (Při výměně provedťe demon-táž stolu pily v opačném pořadí.)

- List pásové pily protáhněte štěrbinou ve stole pily. Pracovní stůl umístěte do závěsu tak, aby bylo možné držákem (j) prostrčit upevňovací šroub (j) (obr. F + G).

- Pracovní stůl pevně přišroubujte pomocí křídlaté matice (k) (obr. E + H).

- Zkontrolujte, zda se pilový pás volně pohybuje a ne-dotýká se stolu.

- Namontujte šroub M6x40 se dvěma příložkami a šroubem na stůl. (Obr. I)

- Aretačním šroubem (I) seřidte stůl do pravého úhlu vůči pilovému pásu. – Použijte příložný úhelník –

- Upevněte aretační šroub (l) a utáhněte křídlatou matici (k).

- Ukazatel stupnice (m) nastavte na 0.

- Seřidte úhlovou stupnici (n): Uvolněte šrouby (o) a posunujte úhlovou stupnici (n) tak dlouho, dokud ukazatel (m) nebude ukazovat 0. Šrouby utáhněte.

8.3 Montáž rozšíření stolu (obr. K + L + M + N + O)

Odstraňte oba šrouby a podložky (p) z rozšíření stolu (6). (obr. K)

Nasuňte rozšíření stolu (6) na stůl namontovaný na stroji. Dbejte na to, aby byla upínací páka (8) otevřená (obr. L + M).

Nasuňte rozšíření stolu zcela na stůl (obr. N), abyste oboustranně upevnili oba šrouby (p). (Obr. v) Dbejte na to, abyste šrouby (p) namontovali po obou stranách. Oba šrouby slouží k omezení vytažení rozšíření stolu.

8.4 Montáž paralelního dorazu (obr. P)

- Namontujte paralelní doraz (5) tak, že ho vzadu přiložíte a zafixujte svěrací páčkou (q) směrem dolů.

- Při demontáži zatáhněte svěrací páčku (q) nahoru a vyjměte paralelní doraz (5).

- Svěrací sílu paralelního dorazu lze nastavit zadní rýhovanou maticí (r).

8.5 Nastavení šířky řezu (obr. P + Q)

- Při podélných řezech dřevěných dílů se musí používat paralelní doraz (5).

- Nasad'te paralelní doraz (5) na vodicí lištu (v) vpravo nebo vlevo od pilového listu.

- Na vodicí liště pro paralelní doraz (5) se nacházejí 2 stupnice (s/t), které ukazují vzdálenost mezi dorazovou lištou a pilovým listem.

- Nastavte paralelní doraz (5) na olejoznaku (u) na požadovaný rozměr a zafixujte upínací páčkou (q) pro paralelní doraz.(obr. P)

8.6 Používání rozšíření stolu (obr. R - T)

- Při obzvlášte širokých obrobcích by mělo být vždy používáno rozšíření stolu (6).

- Uvolněte upínací páčku (8) a vytáhněte rozšíření stolu natolik ven, aby na něm mohl ležet řezaný obrobek, aniž by se převrátil. (Obr. T)

8.7 Výměna pilového pásu (obr. U + V)

Pozor: Vytáhněte síťovou zástrčku!

- Paralelní doraz a rozšíření stolu odstraňte v opačném pořadí (obr. K-P).

- Otevřete nahoře a dole ochranu pilového pásu.

- Pilový pás uvolněte (obr. U) pomocí napínacího šroubu (11) a pás vyjměte.

Boční korektura (obr. U)

• Pilový pás by měl probíhat přibližně středem kol pásu.
• Otáčejte rukou horním kolem pásu ve směru řezání a rukojetí (w) provedte boční korekturu.

Pozor! Po několika otáčkách by měl pilový pás probíhat ve středu kola pásu. Vizuální kontrola!

• Rukou otáčejte kolem pásu ve směru řezání a současně pás finálně napněte napínacím šroubem (11). Napnutí závisí na šířce pilového pásu. Široké pilové pásy je nutné napnout více než úzké.
• Po provedeném nastavení utáhněte pojistnou matici (x). Zavřete ochranný kryt.
• Pozor! Příliš silné napnutí vede k předčasnému prasknutí pásu!
• Rozšíření stolu namontujte v opačném pořadí. (obr. K - O)
• Po ukončení práce pilový pás vždy uvolněte! Uvolnění provádějte napínacím šroubem (11).

8.8 Nastavení otáček (obr. V + W + X)

Vytáhněte síťovou zástrčku!

• Otevřete spodní ochranný kryt.
• Napínacím šroubem (12) uvolněte řemen.
• Řemen nastavte do požadované polohy (S1 nebo S2).
• Napínacím šroubem (12) řemen znovu napněte.
  • Zavřete spodní ochranný kryt.

Rozsah otáček:

• Otáčky stupeň 1 360 m/min.
• Pro práci s tvrdým dřevem, materiály podobnými tvrdému dřevu a pro jemné řezání.
• Otáčky stupeň 2 720 m/min.
• Pro práci s měkkým dřevem a pro méně jemné řezání.

8.9 Vedení pilového pásu (obr. Y)

Vedení pilového pásu můžete přestavovat uvolněním aretačního knoflíku (13). Horní vedení pilového pásu můžete nastavovat v roz- sahu 0 - 175 mm výšky obrobku.

Co nejmenší vzdálenost od obrobku zaručuje optimální vedení pásu a bezpečnou práci!

Protitlaká ložiska (y) zachycují tlak, kterým je posouván obrobek. Horní a dolní protitlaké ložisko nastavte tak, aby spočivalo lehce u zadní části pilového pásu. Utáhněte šrouby (aa). Vzdálenost by měla být cca 0,5 mm.

Vodicí kladky nahoře. (Obr. Z)

Nastavte horní vodicí kladky (z) na konkrétní šířku pilového pásu. Přední hrany vodicích kladek smí dosahovat nejvýše k základu zubu pilového pásu. Jakmile se budou vodicí kladky pilového pásu lehce dotýkat, utáhněte šrouby (aa).

Vodici prsty dole (obr. AA)

Dolní vodicí prsty (ab) nastavte na konkrétní šířku pilového pásu. Přední hrany vodicích prstů smí dosahovat nejvýše k základu zubu pilového pásu. Jakmile se vodicí prsty budou pilového pásu lehce dotýkat, pevně utáhněte aretační šrouby (ac).

Pilový pás se musí plynule pohybovat!

Uložení posuvné tyče (obr. AB)

Aby byla posuvná tyč (ae) stále snadno v dosahu, zavěšujte ji na přípravek určený k tomuto účelu (ad) na levé horní straně pásové pily.

8.10 Šablona příčného řezu (14) (volitelně) (obr. AC)

• Nasuňte příčný doraz (aj) do drážky (af) stolu pily.
  • Uvolněte šroub s T hlavou (ag).
• Otáčejte příčným dorazem (aj), dokud není nastaven požadovaný rozměr úhlu. Šipka příčného dorazu ukazuje nastavený úhel.
• Znovu dotáhněte šroub s T hlavou (ag).
• Dorazovou lištu (ai) je možné posouvat na příčném dorazu (aj). Pro tento účel povolte šroub s rýhovanou hlavou (ah) a posuňte dorazovou lištu (ai) do požadované polohy. Šroub s rýhovanou hlavou (ah) znovu dotáhněte.
• Pozor! Neposouvejte dorazovou lištu (ai) příliš daleko ve směru pilového listu.

8.11 Zapnutí, vypnutí (obr. A)

• Pilu lze zapnout stiskem zeleného tlačítka „l“ (10). Před zahájením řezání počkejte, dokud nedosáhne pilový kotouč maximálních otáček.
• Pro opětné vypnutí pily je nutné stisknout červené tlačitko „0“ (10).

Pozor!

Při práci na stroji musí být namontovaná všechna ochranná zařízení a všechny kryty. Horní a spodní ráfkové kolo je zakryté pevným krytem a pohyblivým víkem skříně. Při otevření víka skříně se stroj vypne. Zapnutí je možné pouze se zavřeným víkem.

9. Přeprava

Pozor: Při přepravě zohledněte hmotnost zařízení a zajistěte si pomoc alespoň jedné další osoby!

Použití pojezdového zařízení. Postavte se na stranu s kolečky. Přitáhněte k sobě horní díl stroje tak, aby stál na obou kolečkách a dalo se jím pohybovat. Přidržte stroj za rám (9).

Pozor! Dbejte na vysoké těžiště stroje.

Pozor! Pro zvedení nebo přepravu zásadně nepoužívejte oddělitelné ochranné prvky.

10. Pracovní pokyny

Následující doporučení jsou příklady bezpečného používání pásových pil.

Následující bezpečné pracovní postupy přispívají k bezpečnosti, avšak nemusí být vhodné, úplné nebo zcela využitelné pro každé použití. Nemohou se zabývat všemi možnými nebezpečnými stavy a musí být vykládány pečlivě.

• Při práci v uzavřených prostorách připojte stroje k odsávacímu zařízení.
• Když je stroj mimo provoz, např. na konci práce, uvolněte pilový pás. Umístěte na stroj příslušné upozornění pro napínání pilového listu pro dalšího uživatele.
• Nepoužité pilové pásy uchovávejte složené a bezpečně na suchém místě. Před použitím je zkontrolujte, zda nemají vady (zuby, praskliny). Nepoužívejte vadné pilové pásy!
• Při manipulaci s pilovými pásy používejte vhodné rukavice.
• Před zahájením práce musí být na stroji bezpečně namontovaná veškerá ochranná a bezpečnostní zařízení.
• Nikdy nečistěte pilový pás nebo vedení pilového pásu ručním kartáčem nebo škrabkou za chodu pilového pásu. Pilové pásy zanesené pryskyřicí ohrožují bezpečnost práce a musejí se pravidelně čistit.

• Pro svou osobní ochranu používejte při práci ochranné brýle a ochranu sluchu. V případě dlouhých vlasů noste vlasovou síťku. Volné rukávy si vyhrňte nad lokty.

• Při práci přistavte vedení pilového pásu vždycky co nejblíž k obrobku.

• Zajistěte, aby v pracovní zóně stroje i v jeho okolí bylo dostatečné osvětlení.
• Při rovných řezech vždy používejte podélný doraz, abyste zabránili překlopení nebo sklouznutí obrobku.
• Ke zpracování malých obrobků s ručním posuvem používejte posuvnou tyč.
• Pro šikmé řezy uved'te stůl pily do příslušné polohy a ved'te obrobek k podélnému dorazu.
• Pro řezání rybinových ozubů a čepů nebo klínů na-točte stůl pily vždy do plusové a minusové polohy. Věnujte pozornost vedení obrobku.
• U obloukovitých a nepravidelných řezů posunujte obrobek rovnoměrně oběma rukama s prsty u sebe. Rukama držte obrobek pevně v bezpečné oblasti.
• Používejte pomocnou šablonu pro opakované provádění obloukovitých a nepravidelných řezů.
• Při řezání kulatiny zajistěte obrobek proti otáčení.
• Pro bezpečnou práci s přičnými řezy používejte speciální příslušenství šablona příčného řezu.

10.1 Provedení podélných řezů (obr. AD)

Při podélném řez je obrobek proříznut v podélném směru.

• Nastavte paralelní doraz (5) na pravé nebo levé straně pilového pásu adekvátně pro požadovanou šířku.
• Spust'te vedení pilového pásu (4) na obrobek. (viz 8.9)
• Zapněte pilu.
• Tlačte hranu obrobku pravou rukou proti paralelnímu dorazu (5), zatímco plochá strana přiléhá na stůl pily (7).
• Obrobek rovnoměrným posuvem posouvejte podél paralelního dorazu (5) do pilového pásu.
• Důležité: Dlouhé obrobky musí být na konci procesu řezání zajištěny proti překlopení (např. pojízdným stojanem atd.).
• Pozor! Při zpracování úzkých obrobků se musí bezpodmínečně používat posuvná tyč.
• Posuvná tyč (ae) musí být vždy uložena na dosah v k tomu určeném háku (ad) po straně pily. (Obr. AB)

10.2 Provádění šikmých řezů (obr. J + obr. AE)

• Aby bylo možné provést šikmé řezy paralelně vůči pilovému pásu, je možné stůl pily (7) naklonit dopředu v rozsahu 0° - 45°.
  • Uvolněte aretační rukojeť (k).

• Naklánějte stůl pily (7) dopředu, až je na stupnici (o) nastaven požadovaný úhel.

• Aretační rukojeť (k) znovu pevně dotáhněte.

• Pozor: Při nakloněném stolu pily (7) musí být para-lelní doraz (5) umístěn vpravo od pilového pásu ve směru práce na stranu, směřující dolů (pokud to šířka obrobku dovoluje), aby byl obrobek zajištěn proti sklouznutí.
  • Proved'te řez podle popisu v části 10.1.

10.3 Volné řezy (obr. AF)

Jednou z nejdůležitějších vlastností pásové pily je bez-problémové řezání křivek a rádiusů.

• Spustte vedení pilového pásu (4) na obrobek. (viz 8.9)
• Zapněte pilu.
• Přitiskněte obrobek pevně na stůl pily (7) a pomalu posouvejte do pilového pásu.
• Při ručním řezání pracujte pokud možno s malou rychlostí posuvu tak, aby pilový pás mohl probíhat po požadované linii.
• V mnoha případech může pomoci, vyřezávat nahrubo křivky a rohy přibližně ve vzdálenosti 6 mm od linie.
• Pokud musíte řezat křivky, které jsou pro používaný pilový pás příliš úzké, musí být vyřezány pomocné řezy až k přední straně křivky tak, aby z nich po vyřezání konečného rádiusu vznikl dřevěný odpad.

10.4 Provedení řezů s šablonou příčného řezu (obr. AG + obr. AC) (volitelně)

• Nastavte šablonu příčného řezu (14) do požadovaného úhlu (viz 8.10).
  • Proved'te řez podle popisu v části 10.1.

11. Čištění a údržba

⚠ Varování! Před každým nastavením, technickou údržbou nebo opravou vytáhněte síťovou zástrčku!

Všeobecná opatření údržby

Čas od času otřete stroj hadříkem, abyste odstranili třísky a prach. Jednou za měsíc naolejujte otočné díly, abyste prodloužili životnost nástroje. Motor však neolejujte.

K čistění plastových součástí nepoužívejte žádné žíravé látky.

Čištění

Udržujte ochranná zařízení, větrací štěrbiny a plást motoru pokud možno bez prachu a nečistot. Otřete přístroj čistým hadrem nebo jej ofoukněte stlačeným vzduchem s nízkým tlakem. Doporučujeme přístroj vyčistit ihned po každém použití.

Čistěte přístroj pravidelně vlhkým hadrem a trochou mazacího mýdla. Nepoužívejte žádné čisticí prostředky nebo rozpouštědla; mohly by poškodit plastové díly přístroje. Dbejte na to, aby se dovnitř přístroje nemohla dostat žádná voda. Vniknutí vody do elektrického zařízení zvyšuje riziko úrazu elektrickým proudem.

Údržba

Uvnitř nástroje se nenacházejí žádné díly, na kterých by bylo potřeba provádět údržbu.

Servisní informace

Je nutno dbát na to, že v případě tohoto výrobku následující díly podléhají opotřebení, které je dáno používáním nebo se tak děje přirozeně, příp. že na následující díly je pohlíženo jako na spotřební materiál.

Opotrebitelné díly*: Uhlíkové kartáče, pilový list, stolní vložky, klínový řemen

* není nutně zahrnuto v rozsahu dodávky!

Náhradní díly a příslušenství obdržíte v našem servisním středisku. Naskenujte k tomu QR kód na titulní straně.

12. Skladování

Uložte přístroj a jeho příslušenství na tmavém, suchém místě, chráněném před mrazem a nedostupném pro děti.

Optimální skladovací teplota se pohybuje mezi 5 a 30°C.

Elektrický přístroj uchovávejte v originálním obalu.

Elektrický přístroj zakryjte, aby byl chráněný před prachem nebo vlhkem.

Návod k obsluze uložte u přístroje.

13. Elektrické připojení

Instalovaný elektromotor je připojen v provozuschopném stavu. Přípojka musí odpovídat příslušným předpisům VDE a DIN. Těmto předpisům musí odpovídat sit'ová přípojka zákazníka i použité prodlužovací kabely.

Důležitá upozornění

Při přetížení se motor samočinně vypne. Po určité době na vychladnutí (čas se liší) je možné motor znovu zapnout.

Poškozené elektrické přípojné vedení

U elektrických přípojných vedení často dochází k poškození izolace.

Jeho příčinami mohou být:

• Otlačená místa, je-li přípojné vedení vedeno oknem nebo štěrbinou ve dveřích.
• Místa zlomu kvůli nevhodnému upevnění nebo vedení přípojného vedení.
• Zlomení kvůli přejíždění přes přívodní kabel.
• Poškození izolace kvůli vytržení z nástěnné zásuvky.
• Praskliny v důsledku stárnutí izolace.

Tyto vadná elektrická přípojná vedení nesmí být používána a kvůli poškození izolace jsou životu nebezpečná.

Pravidelně kontrolujte, zda elektrická přípojná vedení nejsou poškozená. Dávejte pozor, aby nebyl přívodní kabel při kontrole připojen do elektrické sítě.

Elektrické prívodní kabely musí odpovídat príslušným prědpisům VDE a DIN. Používejte pouze prípojná vedení s označením H05VV-F.

Potisk typového označení na přívodním kabelu je povinný.

Motor na střídavý proud

• Sítové napětí musí být 220-240 V\~.
• Prodlužovací vedení do délky 25 m musí mít průřez 1,5 čtverečního milimetru.

Připojení a opravy elektrické výbavy smí provádět pouze kvalifikovaný elektrikář.

Při zpětných dotazech uvádějte prosím tyto údaje:

• Typ proudu napájejícího motor
- Údaje z typového štítku stroje
- Údaje z typového štítku motoru

Typ připojení Y

Pokud je zapotřebí výměna vedení pro připojení na síť, musí to provést výrobce nebo jeho zástupce, aby se zabránilo bezpečnostním rizikům.

14. Likvidace a recyklace

Upozornění k obalu

Balicí materiály jsou recyklovatelné. Obaly prosím likvidujte způsobem šetrným k životnímu prostředí.

Upozornění k zákonu o elektrických a elektronic- kých zařízeních (ElektroG)

Odpadní elektrická a elektronická zařízení nepatří do domovního odpadu, ale musí se sbírat a likvidovat odděleně!

• Staré baterie nebo akumulátory, které nejsou na- pevno zabudované ve starém přístroji, musí být před odevzdáním bez poškození vyjmuty! Jejich likvidaci upravuje zákon o bateriích.
• Majitelé nebo uživatelé elektrických a elektronických zařízení jsou ze zákona povinni je po použití vrátit.
• Koncový uživatel je zodpovědný za vymazání svých osobních údajů ze starého zařízení určeného k likvidaci!
• Symbol přeškrtnuté popelnice znamená, že se odpadní elektrická a elektronická zařizení nesmí likvidovat společně s domovním odpadem.
• Elektrická a elektronická zařízení můžete bezplatně odevzdat na následujících místech:

- Veřejné skládky nebo sběrná mista odpadů (např. obecní stavební dvory).

- Prodejní místa elektrospotřebičů (stacionární a online), pokud jsou obchodníci povinni je odebírat nebo to nabízejí dobrovolně.

- Až tři kusy elektroodpadu od jednoho typu spotřebiče s délkou hrany maximálně 25 cm lze bezplatně vrátit výrobci, aniž by bylo nutné předtím zakoupit nový spotřebič od výrobce nebo jej odevzdat na jiném autorizovaném sběrném místě ve vašem okolí.

- Pro další doplňující podmínky zpětného odběru výrobců a distributorů se obrat'te na příslušný zákaznický servis.

- V případě, že výrobce dodá nový elektrospotřebič do soukromé domácnosti, může na žádost koncového uživatele zajistit bezplatný sběr elektroodpadu. Za tímto účelem kontaktujte zákaznický servis výrobce.

- Tato prohlášení se vztahují pouze na přístroje instalované a prodávané v zemích Evropské unie a podléhající evropské směrnici 2012/19/EU. V zemích mimo Evropskou unii mohou pro likvidaci elektroodpadu platit jiné předpisy.

15. Odstraňování poruch

Porucha Možná příčina Řešení
Motor nefunguje	Motor, kabel nebo zástrčka jsou vadné, pojistky jsou spálené	Nechte stroj zkontrolovat odborníkem. Nikdy neopravujte motor sami. Nebezpečí! Zkontrolujte, příp. vyměňte pojistky
	Otevřít kryt pouzdra (koncový vypínač)	Zavřít přesně kryt pouzdra
Motor nabíhá pomalu a nedosahuje provozní rychlosti	Napětí příliš nízké, vinutí poškozená, spálený kondenzátor	Nechte zkontrolovat napětí elektrárenským podnikem. Nechte motor zkontrolovat odborníkem. Svěřte výměnu kondenzátoru odborníkovi
Motor je příliš hlučný Poš	kozená vinutí, vadný motor Nechte	motor zkontrolovat odborníkem
Motor nedosahuje plného výkonu	Elektrické obvody v síťovém zařizení přetíženy (lampy, jiné motory atd.)	Nepoužívejte žádné jiné přístroje ani motory na stejném elektrickém obvodu
Motor se lehce přehřívá	Přetížení motoru, nedostatečné chlazení motoru	Zamezte přetížení motoru při řezání, odstraňte z něho prach, aby bylo zajištěno jeho optimální chlazení
Řez pilou je drsný nebo zvlněný.	Pilový kotouč je tupý, tvar zubů není vhodný pro tloušťku materiálu.	Nabruste pilový kotouč resp. použijte vhodný pilový kotouč.
Obrobek praská, resp. se tříští.	Příliš velký tlak řezání, resp. pilový kotouč není vhodný k danému účelu.	Použijte vhodný pilový list
Pilový pás ubíhá	Vedení špatně nastavené	Nastavte vedení pilového pásu podle návodu k obsluze
	Nesprávný pilový pás Vyberte pilový	pás podle návodu k obsluze
Spáleniny na dřevě při práci	Pilový pás tupý Vyměňte pilový pás
	Nesprávný pilový pás Vyberte pilový	pás podle návodu k obsluze
Pilový pás se při práci zasekává	Pilový pás tupý Vyměňte pilový pás
	Pilový pás zanesený pryskyřicí Vyč	stěte pilový pás
	Vedení špatně nastavené	Nastavte vedení pilového pásu podle návodu k obsluze

Vysvetlenie symbolov na výrobku

• Pásová píla (podstavec stroja)
- Stôl píly
- Pridržiavacia doska
• Lišta so stupnicou
- Posuvná tyč
- Pozdížny doraz
- Imbusový klúč
- Skrutkovač
- Vidlicový klúč (2 x)
• Nohy podstavca (4x) (a)
• Priečna výstuha hore (2x) (d)
- Pozdížna vzpera hore (2x) (e)
• Priečna výstuha dole (2x) (b)
- Pozdížna vzpera dole (2x) (c)
• Gumená pätka (4x) (f)
- Súprava kolies (g)
• Upevňovací materiál
• Originálny návod na obsluhu

- Rozšírenie stola s vodiacou lištou pre pozdížny doraz

Pri škodách vzniknutých v dôsledku zmien na stroji sa vylučuje záruka výrobcu.

5. Všeobecné bezpečnostné upozornenia

1. Bezpečnost' pracoviska

1. Elektrická bezpečnost'

a) Pripojovacia zástrčka elektrického náradia musí pasovat' do zásuvky. Zástrčka sa nesmie nijako upravovat'. Nepoužívajte adaptérové zástrčky spolu s uzemnenými elektrickými náradiami. Neupravované zástrčky a vhodné zásuvky znižujú riziko zásahu elektrickým průdom.

• 4 nohy podstavca (a)
• Vzpery podstavca dole: 2 x dlhé (b) + 2 x krátke (c)
• Vzpery podstavca hore: 2 x dlhé (d) + 2 x krátke (e)
• 4 gumené pätky (f), 4 podložky M8, 4 matice M8

- Za stroj položte lepenku a potom ho opatrne prevra- cajte dozadu, dokým nebude ležat' na kryte.

- Paralelný doraz (5) namontujte tak, že ho priložíte vzadu a zvieraciu páku (q) zafixujete nadol.

- Pri demontáži potiahnite upínaciu páku (q) nahor a odoberte paralelný doraz (5).

- Paralelný doraz (5) namontujte tak, že ho priložíte vzadu a zvieraciu páku (q) zafixujete nadol. - Pri demontáži potiahnite upínaciu páku (q) nahor a odoberte paralelný doraz (5). - Zvieraciu silu paralelného dorazu je možné nastavit na zadnej ryhovanej matici (r).

- Otáčky stupňa 2720 m/min.

Protitlakové ložiská (obr. Z + AA)

Vodiace výstupky dole (obr. AA)

- Na opätovné vypnutie píly sa musí stlačit' červené tlačidlo „0“ (10).

Pozor!

- Nepoužívané pílové pásy bezpečne uschovajte zložené na suchom mieste. Pred použitím ich skontrolujte, či nevykazujú chyby (zuby, trhliny). Nepoužívajte chybné pílové pásy!

- Stôl píly (7) je možné naklonit o 0° – 45° dopredu, aby sa mohli vykonat šikmé rezy paralelne k pilovému pásu.

- Povol'te blokovaciu rukovät' (k).

- Stôl píly (7) nakláňajte dopredu, kým nebude nastavený požadovaný uhlový rozmer na stupnici (o).

- Opät' utiahnite blokovaciu rukovät' (k).

Najdôležitejšou z vlastností pásovej píly je bezproblémové rezanie oblúkov a polomerov.

11. Čistenie a údržba

⚠ Varovanie! Pred každým nastavením, údržbou alebo opravou vytiahnite siet'ovú zástrčku!

Všeobecné údržbové opatrenia

Raz za čas zo stroja utrite handrou triesky a prach. Raz za mesiac naolejujte otočné diely na predlženie životnosti nástroja. Motor neolejujte.

Návod na obsluhu skladujte pri elektrickom náradí.

Pri preťažení motora sa tento samočinne vypne. Po vychladení (časovo odlišné) je možné motor znovu zapnút.

• druh prúdu motora,
• údaje z typového štítka stroja,
• údaje o motore z typového štítka.

Druh pripojenia Y

1. Varnost na delovnem mestu

DE	erklärt folgende Konformität gemäß EU-Richtlinien und Normen für den Artikel	PL	deklaruje, ze produkt jest zgodny z nastepujacymi dyrektywami UE i normami
GB	hereby declares the following conformity under the EU Directive and standards for the following article	HU	az EU-irányelv és a vonatkozó szabványok szerinti következo megfeleloségi nyilatkozatot teszi a termékre
CZ	prohlašuje následující shodu podle smernice EU a norem pro výrobek	HR	ovime izjavljuje da postoji sukladnost prema EU-smjernica i normama za sljedece artikle
SK	prehlasuje nasledujúcu zhodu podla smernice EÚ a noriem pre výrobok	SI	izjavlja sledeco skladnost z EU-direktivo in normami za artikel

Marke / Brand / Marque:

Art.-Bezeichnung:

Article name:

Nom d'article:

Viditelné vady jsou poukazatelné během 8 dní od obdržení zboží, jinak ztrácí zákazník všechny nároky týkající se takovýchto vad. Poskytujeme záruku na naše stroje, s kterými je správně zacházeno, na dobu zákonné záruční lhůty začínající od doručení tak, že bezplatně vyměníme každou část stroje, která se během této doby může stát prokazatelně nepoužitelnou následkem materiálové či výrobní vady. Na díly, které sami neopravujeme, poskytujeme záruku pouze v rozsahu , v němž nám přísluší nárok na záruční plnění vůči subdodavateli. Náklady na instalaci nového dílu nese zákazník. Nárok na výměnu zboží, na slevu a jiné nároky na odškodnění jsou vyloučené.

Záruka SK
