Typ produktu	Piła taśmowa
Marka	Scheppach
Model	HBS400
Kategoria	Piła
Moc (S1)	750 W
Napięcie / Częstotliwość	220-240 V~, 50 Hz
Prędkość cięcia (2 poziomy)	360 m/min (poziom 1), 720 m/min (poziom 2)
Długość taśmy	2240 mm
Szerokość taśmy	6-15 mm
Maks. wysokość cięcia	170 mm
Wycięcie (szerokość cięcia)	305 mm
Wymiary stołu	500 x 400 mm
Nachylenie stołu	0° do 45°
Masa netto	59 kg
Poziom ciśnienia akustycznego LpA	77,4 dB (niepewność 3 dB)
Poziom mocy akustycznej LWA	90,4 dB (niepewność 3 dB)
Główne funkcje	Cięcia wzdłużne, poprzeczne, ukośne, ręczne; prowadnica równoległa i poprzeczna; stół nachylany
Bezpieczeństwo	Osłona taśmy, wyłącznik bezpieczeństwa przeciw ponownemu uruchomieniu, osłony ochronne, wyłącznik awaryjny
Konserwacja i czyszczenie	Czyszczenie na mokro bez rozpuszczalników, comiesięczne smarowanie części wirujących, wymiana części zużywających się
Części zamienne i naprawialność	Części zużywające się: szczotki węglowe, brzeszczoty, wkłady stołu, paski klinowe. Naprawa przez autoryzowanego specjalistę.

Często zadawane pytania - HBS400 SCHEPPACH

Jak wymienić taśmę piły?

Odłącz wtyczkę zasilania. Otwórz osłony brzeszczotu u góry i na dole. Poluzuj taśmę za pomocą śruby napinającej (11). Wyjmij starą taśmę, załóż nową. Wyreguluj centrowanie boczne za pomocą uchwytu (w), a następnie naciągnij śrubą napinającą. Zamknij osłony.

Jak wyregulować napięcie taśmy piły?

Napięcie reguluje się za pomocą śruby napinającej (11). Obróć ją, aby naciągnąć taśmę. Napięcie zależy od szerokości: szersze taśmy wymagają większego napięcia. Nadmierne napięcie prowadzi do przedwczesnego pęknięcia. Po użyciu zawsze poluzuj taśmę.

Jak zmienić prędkość cięcia?

Odłącz wtyczkę. Otwórz dolną osłonę. Poluzuj pasek za pomocą śruby napinającej (12). Umieść pasek na żądanej pozycji (S1 dla 360 m/min, S2 dla 720 m/min). Ponownie naciągnij pasek i zamknij osłonę.

Co zrobić, jeśli silnik nie uruchamia się?

Sprawdź, czy pokrywa obudowy jest dobrze zamknięta (wyłącznik krańcowy). Sprawdź bezpieczniki. Jeśli problem nie ustąpi, zleć sprawdzenie silnika, kabla lub złącza specjaliście. Nigdy nie naprawiaj silnika samodzielnie.

Jak wyczyścić piłę taśmową?

Odłącz urządzenie. Użyj wilgotnej szmatki z odrobiną mydła czarnego. Nie używaj rozpuszczalników ani produktów żrących. Upewnij się, że woda nie dostaje się do wnętrza. Regularnie czyść osłony i otwory wentylacyjne.

Jaki sprzęt ochronny nosić?

Zawsze noś okulary ochronne, ochronniki słuchu i, w przypadku pyłu, maskę oddechową. Zwiąż długie włosy i noś obcisłe ubranie. Używaj rękawic podczas obsługi taśmy.

Jak używać prowadnicy równoległej?

Zamontuj prowadnicę równoległą (5) na szynie prowadzącej. Ustaw żądaną szerokość cięcia za pomocą skali (u) i zablokuj dźwignię napinającą (q). Do cięć wzdłużnych umieść przedmiot przy prowadnicy i popychaj z równomiernym posuwem.

Jak transportować piłę taśmową?

Użyj kół zamontowanych na ramie. Stań od strony kół, nachyl maszynę ciągnąc do siebie. Trzymaj ją za ramę. Uwaga na wysoki środek ciężkości. Nigdy nie używaj osłon do podnoszenia.

Jakie materiały można ciąć?

Piła jest przeznaczona do cięcia drewna i materiałów drewnopochodnych (wzdłuż i wszerz). Materiały okrągłe wymagają urządzenia przytrzymującego. Nie używać do cięcia drewna opałowego ani metali.

Gdzie znaleźć części zamienne?

Części zużywające się (szczotki węglowe, brzeszczoty, wkłady stołu, paski) są dostępne w serwisie Scheppach. Zeskanuj kod QR na stronie głównej lub skontaktuj się z centrum serwisowym. Używaj wyłącznie oryginalnych części.

INSTRUKCJA OBSŁUGI HBS400 SCHEPPACH

- Rez vykonajte podľa opisu v 10.1.

10.3 Rezy vol'nou rukou (obr. AF)

- Rez vykonajte podl'a opisu v 10.1.

Objaśnienie symboli na produkcie

Zastosowanie symboli w niniejszym podręczniku ma za zadanie zwrócenie uwagi na możliwe ryzyka. Symbole bezpieczeństwa i ich objaśnienia muszą być dokładnie zrozumiane. Same ostrzeżenia nie powodują usunięcia ryzyka i nie mogą zastąpić prawidłowych środków ochrony przed wypadkami.

	Ostrzeżenie! W przypadku nieprzestrzegania występuje zagrożenie życia, niebezpieczeństwo odniesienia obrażeń lub uszkodzenia narzędzia!
	Przed uruchomieniem należy przeczytać niniejszą instrukcję obsługi i przestrzegać wskazówek dotyczących bezpieczeństwa!
	Nosić okulary ochronne!
	Nosić nauszniki ochronne!
	W przypadku emisji pyłu nosić maskę chroniącą drogi oddechowe!
	Uwaga! Niebezpieczeństwo odniesienia obrażeń! Nie sięgać do poruszającej się tarczy tnącej!
	Nosić rękawice ochronne.
	Uwaga! Przed rozpoczęciem czynności związanych z montażem, czyszczeniem, przebudową, serwisowaniem, składowaniem lub transportem należy wyłączyć urządzenie i odłączyć je od źródła zasilania.
	Kierunek piły taśmowej
	Produkt jest zgodny z obowiązującymi europejskimi dyrektywami.
	Produkt jest zgodny z obowiązującymi serbskimi dyrektywami.

Spis treści: Strona:

1. Wprowadzenie 150
2. Opis produktu (rys. A - AC).... 150
3. Zakres dostawy 150
4. Użytkowanie zgodne z przeznaczeniem.... 150
5. Ogólne wskazówki dotyczące bezpieczeństwa.... 151
6. Ryzyka szczątkowe 154
7. Dane techniczne....154
8. Montaż i obsługa 155
9. Transport....158
10. Wskazówki dotyczące pracy 158
11. Czyszczenie i konserwacja 159
12. Przechowywanie.... 160
13. Przyłącze elektryczne 160
14. Utylizacja i ponowne wykorzystanie 160
15. Pomoc dotycząca usterek 162
16. Deklaracja zgodności 357

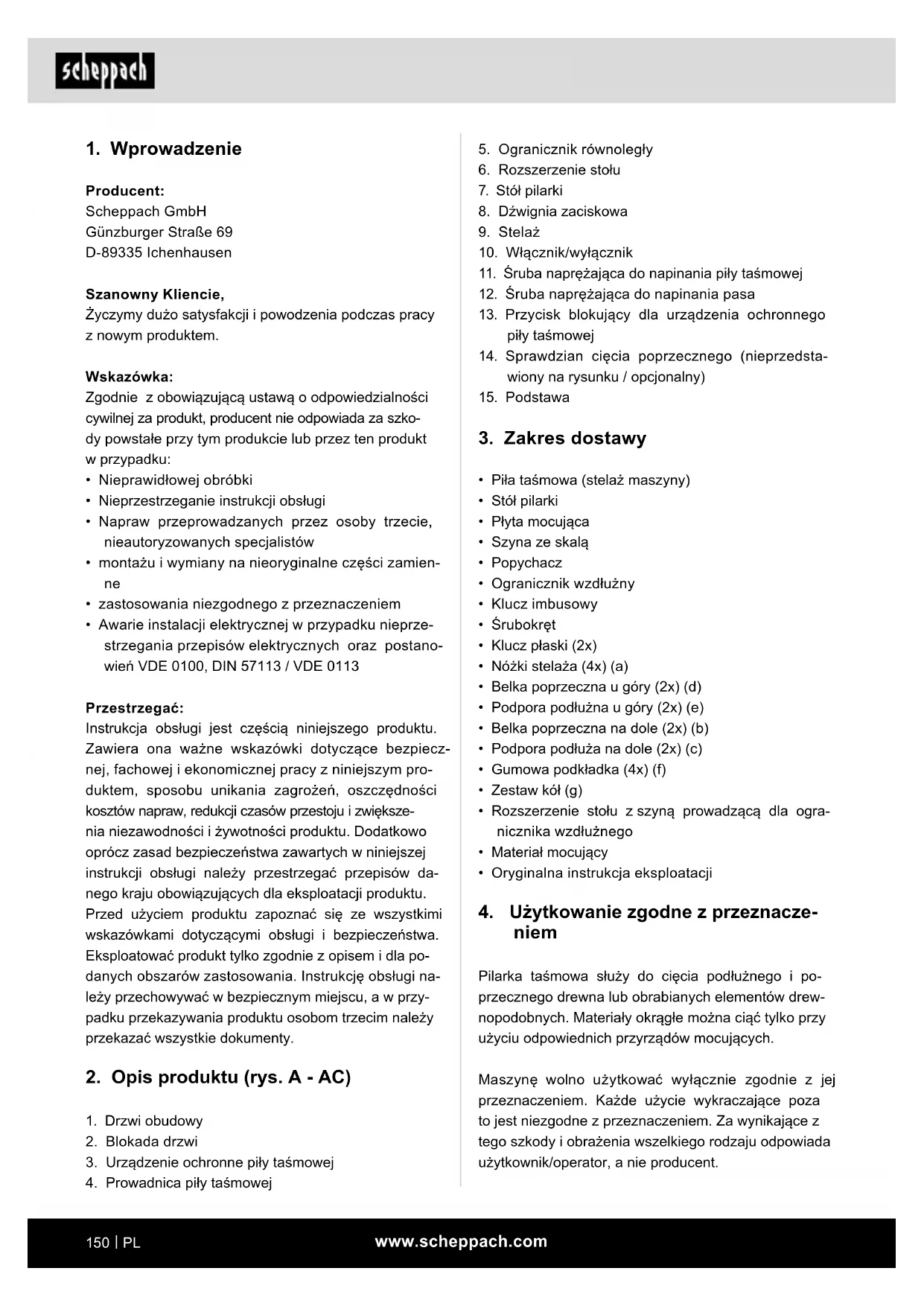

1. Wprowadzenie

Producent:

Scheppach GmbH

Życzymy dużo satysfakcji i powodzenia podczas pracy z nowym produktem.

Wskazówka:

Zgodnie z obowiązującą ustawą o odpowiedzialności cywilnej za produkt, producent nie odpowiada za szkody powstałe przy tym produkcie lub przez ten produkt w przypadku:

• Nieprawidłowej obróbki
• Nieprzestrzeganie instrukcji obsługi
• Napraw przeprowadzanych przez osoby trzecie, nieautoryzowanych specjalistów
• montażu i wymiany na nieoryginalne części zamienne
• zastosowania niezgodnego z przeznaczeniem
• Awarie instalacji elektrycznej w przypadku nieprzestrzegania przepisów elektrycznych oraz postanowień VDE 0100, DIN 57113 / VDE 0113

Przestrzegać:

Instrukcja obsługi jest częścią niniejszego produktu. Zawiera ona ważne wskazówki dotyczące bezpiecznej, fachowej i ekonomicznej pracy z niniejszym produktem, sposobu unikania zagrożeń, oszczędności kosztów napraw, redukcji czasów przestoju i zwiększenia niezawodności i żywotności produktu. Dodatkowo oprócz zasad bezpieczeństwa zawartych w niniejszej instrukcji obsługi należy przestrzegać przepisów da-nego kraju obowiązujących dla eksploatacji produktu.

Przed użyciem produktu zapoznać się ze wszystkimi wskazówkami dotyczącymi obsługi i bezpieczeństwa. Eksploatować produkt tylko zgodnie z opisem i dla podanych obszarów zastosowania. Instrukcję obsługi należy przechowywać w bezpiecznym miejscu, a w przypadku przekazywania produktu osobom trzecim należy przekazać wszystkie dokumenty.

2. Opis produktu (rys. A - AC)

1. Drzwi obudowy
2. Blokada drzwi
3. Urządzenie ochronne piły taśmowej

4. Prowadnica piły taśmowej

5. Ogranicznik równoległy

6. Rozszerzenie stołu

7. Stół pilarki

8. Dźwignia zaciskowa

9. Stelaż

10. Włącznik/wyłącznik

11. Śruba napreżająca do napinania piły taśmowej

12. Śruba napreżająca do napinania pasa

13. Przycisk blokujący dla urządzenia ochronnego piły taśmowej

14. Sprawdzian cięcia poprzecznego (nieprzedstawiony na rysunku / opcjonalny)

15. Podstawa

3. Zakres dostawy

• Piła taśmowa (stelaż maszyny)
- Stół pilarki
- Płyta mocująca
- Szyna ze skalą
- Popychacz
• Ogranicznik wzdłużny
- Klucz imbusowy
- Śrubokręt
- Klucz płaski (2x)
• Nóżki stelaża (4x) (a)
- Belka poprzeczna u góry (2x) (d)
- Podpora podłużna u góry (2x) (e)
• Belka poprzeczna na dole (2x) (b)
- Podpora podłuża na dole (2x) (c)
• Gumowa podkładka (4x) (f)
- Zestaw kół (g)
- Material mocujący
• Oryginalna instrukcja eksploatacji

- Rozszerzenie stołu z szyną prowadzącą dla ogranicznika wzdłużnego

4. Użytkowanie zgodne z przeznacze- niem

Pilarka taśmowa służy do cięcia podłużnego i poprzecznego drewna lub obrabianych elementów drewnopodobnych. Materiały okrągłe można ciąć tylko przy użyciu odpowiednich przyrządów mocujących.

Maszynę wolno użytkować wyłącznie zgodnie z jej przeznaczeniem. Każde użycie wykraczające poza to jest niezgodne z przeznaczeniem. Za wynikające z tego szkody i obrażenia wszelkiego rodzaju odpowiada użytkownik/operator, a nie producent.

Można używać tylko pił taśmowych przystosowanych do maszyny. Do zgodnego z przeznaczeniem wykorzystywania zalicza się również przestrzeganie wskażówek dotyczących bezpieczeństwa, a także instrukcji montażu i wskazówek dot. eksploatacji, zawartych w instrukcji obsługi.

Osoby obsługujące i konserwujące maszynę muszą dobrze znać jej działanie oraz zostać pouczone odnośnie ewentualnych zagrożeń.

Samowolne modyfikacje maszyny wykluczają odpowiedzialność producenta za spowodowane tym szkody. Mimo używanie w sposób zgodny z przeznaczeniem nie można całkowicie uniknąć czynników ryzyka resztkowego. Ze względu na konstrukcję i budowę maszyny mogą występować następujące punkty:

• Uszkodzenie słuchu w przypadku braku zastosowania wymaganych nauszników ochronnych.
• Emisje pyłu z drewna szkodliwe dla zdrowia przy za- stosowaniu w pomieszczeniach zamkniętych.
• Niebezpieczeństwo wypadku wskutek kontaktu rąk z nieosłoniętym obszarem cięcia narzędzia.
• Niebezpieczeństwo odniesienia obrażeń podczas wymiany narzędzia (niebezpieczeństwo przecięcia).
• Zagrożenie ze strony odrzucanych przedmiotów obrabianych lub ich części.
• Zmiażdżenie palców.
• Zagrożenie wskutek odrzutu.
• Przechylenie się przedmiotu obrabianego wskutek niewystarczającej pozycji przyłożenia przedmiotu obrabianego.
• Dotknięcie narzędzia tnącego.
• Wyrzucenie części gałęzi oraz części przedmiotów obrabianych.

Należy pamiętać, że zgodnie z przeznaczeniem nasze urządzenia nie zostały skonstruowane do użytku komercyjnego, rzemieślniczego lub przemysłowego. Nie ponosimy odpowiedzialności w przypadku, gdy urządzenie jest stosowane w zakładach komercyjnych, rzemieślniczych i przemysłowych oraz do podobnych działalności.

5. Ogólne wskazówki dotyczące bezpieczeństwa

Ogólne wskazówki dotyczące bezpieczeństwa dla elektronarzędzi

⚠ OSTRZEŻENIE: Należy przeczytać wszystkie wskazówki dotyczące bezpieczeństwa i instrukcje oraz przestudiować wszystkie ilustracje i parametry techniczne dostarczone wraz z niniejszym narzędziem elektrycznym.

Nieprzestrzeganie poniższych wskazówek bezpieczeństwa i instrukcji może doprowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń.

Przechowywać na przyszłość wszystkie wskazówki dotyczące bezpieczeństwa i instrukcje.

Używany we wskazówkach dotyczące bezpieczeństwa termin „narzędzie elektryczne” odnosi się do elektro-narzędzi zasilanych z sieci (z przewodem sieciowym) lub do narzędzi elektrycznych zasilanych za pomocą akumulatora (bez przewodu sieciowego).

1. Bezpieczeństwo w miejscu pracy

a) Utrzymywać obszar roboczy w czystości i zapewnić dobre oświetlenie. Nieporządek lub brak oświetlenia obszaru roboczego może prowadzić do wypadków.
b) Nie pracować z narzędziem elektrycznym w otoczeniu zagrożonym wybuchem, w którym znajdują się palne płyny, gazy lub pyły. Narzędzia elektryczne wytwarzają iskry, które mogą spowodować zapłon pyłu lub oparów.
c) Nie dopuszczać, by dzieci i inne osoby zbliżały się podczas używania narzędzia elektrycznego. Podczas odchylania można łatwo stracić kontrolę nad narzędziem elektrycznym.

1. Bezpieczeństwo elektryczne

a) Wtyczka przyłączeniowa narzędzia elektrycznego musi pasować do gniazdka. Wtyczki nie wolno w żaden sposób modyfikować. Nie używać żadnych przejściówek z uziemionymi narzędziami elektrycznymi. Niemodyfikowane wtyczki i odpowiednie gniazda zmniejszają ryzyko porażenia prądem.
b) Unikać kontaktu fizycznego z uziemionymi powierzchniami, takimi jak rury, grzejniki, piece i lodówki. Ryzyko porażenia prądem zwiększa się, jeśli ciało użytkownika jest uziemione.

c) Nie wystawiać narzędzi elektrycznych na deszcz i wilgoć. Przedostanie się wody do narzędzia elektrycznego zwiększa ryzyko porażenia prądem.

d) Nie wykorzystywać przewodu przyłączeniowego niezgodnie z przeznaczeniem w celu przenoszenia, zawieszania elektronarzędzia lub w celu wyjęcia wtyczki z gniazda. Przewód przyłączeniowy przechowywać z dala od gorąca, oleju, ostrych krawędzi lub ruchomych części urządzeń. Uszkodzone lub splątane przewody przełączeniowe zwiększają ryzyko porażenia prądem.

e) W przypadku pracy z narzędziem elektrycznym na wolnym powietrzu, używać wyłącznie przedłużaczy przeznaczonych również do pracy w warunkach zewnętrznych. Zastosowanie przedłużacza przystosowanego do warunków zewnętrznych zmniejsza ryzyko porażenia prądem.

f) Jeżeli użycie narzędzia elektrycznego w wilgotnym otoczeniu jest nieuniknione, używać wyłącznika ochronnego różnicowo prądowego. Zastosowanie wyłącznika ochronnego różnicowo-prądowego zmniejsza ryzyko porażenia prądem.

3. Bezpieczeństwo osób

a) Podczas pracy z narzędziem elektrycznym należy być ostrożnym, zwracać uwagę na wykonywane czynności i zachowywać zdrowy rozsądek. Nie używać narzędzia elektrycznego w stanie zmęczenia lub też będąc pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas używania narzędzia elektrycznego może spowodować poważne obrażenia.

b) Stosować indywidualne wyposażenie ochronne i nosić zawsze okulary ochronne. Stosowanie osobistego wyposażenia ochronnego, jak maska przeciwpyłowa, antypoślizgowe obuwie ochronne, kask lub nauszniki ochronne, w zależności od rodzaju i zastosowania narzędzia elektrycznego, zmniejsza ryzyko odniesienia obrażeń.

c) Nie dopuszczać do niezamierzonego uruchomienia. Przed podłączeniem do zasilania i/lub akumulatora, podnoszeniem lub przenoszeniem upewnić się, że narzędzie elektryczne jest wyłączone. Trzymanie palca na włączniku podczas przenoszenia narzędzia elektrycznego lub podłączanie włączonego narzędzia elektrycznego do zasilania może prowadzić do wypadków.

d) Przed włączeniem elektronarzędzia usunąć narzędzia nastawcze lub klucze maszynowe płaskie. Narzędzie lub klucz znajdujące się w obracającej się części elektronarzędzia może spowodować obrażenia ciała.

e) Unikać nietypowej pozycji ciała. Zadbać o stabilną pozycję i zachowanie równowagi w każdej chwili. Pozwala to na lepszą kontrolę narzędzia elektrycznego w niespodziewanych sytuacjach.

f) Nosić odpowiednią odzież. Podczas pracy nie nosić luźnej odzieży i biżuterii. Włosy i odzież trzymać z dala od części ruchomych. Luźna odzież, biżuteria lub długie włosy mogą zostać po-chwycone przez części ruchome.

g) Jeżeli istnieje możliwość zamontowania urządzeń odsysających i odpylających, należy je podłączyć i prawidłowo używać. Zastosowanie odsysania pyłu może zmniejszyć zagrożenia spowodowane przez pył.

h) Przestrzegamy przed złudnym poczuciem bezpieczeństwa i ignorowaniem zasad bezpieczeństwa dla narzędzi elektrycznych, również gdy użytkownik w wyniku wielokrotnego użycia jest zaznajomiony z obsługą elektronarzędzia. Brak czujności może w ułamku sekundy doprowadzić do powstania ciężkich obrażeń.

4. Zastosowanie i obsługa elektronarzędzia

a) Nie przeciązać narzędzia elektrycznego. Uży- wać narzędzia elektrycznego przeznaczonego do danej pracy. Odpowiednie narzędzie elek- tryczne umożliwia lepszą i bezpieczniejszą pracę w podanym zakresie mocy.

b) Nie używać narzędzia elektrycznego, którego włącznik jest uszkodzony. Narzędzie elektryczne, którego nie da się już włączać lub wyłączać, jest niebezpieczne i musi zostać naprawione.

c) Przed rozpoczęciem ustawień, wymianą osprzętu lub odłożeniem elektronarzędzia należy wyjąć wtyczkę z gniazda i/lub usunąć wyjmowany akumulator. Ten środek ostrożności ogranicza ryzyko niezamierzonego uruchomienia narzędzia elektrycznego.

d) Nieużywane narzędzia elektryczne prze- chowywać poza zasięgiem dzieci. Nie ze- zwalać na używanie narzędzia elektrycz- nego osobom, które nie są z nim obeznane lub nie przeczytały niniejszych instrukcji. Narzędzia elektryczne stanowią zagrożenie, jeśli są używane przez niedoświadczone osoby.

e) Należy dbać należycie o narzędzia elektryczne i narzędzia robocze. Kontrolować, czy części ruchome działają prawidłowo i nie zacinają się, czy części nie są pęknięte lub uszkodzone w sposób wpływający negatywnie na działanie narzędzia elektrycznego. Przed zastosowaniem narzędzia elektrycznego zapewnić naprawę uszkodzonych części. Wiele wypadków jest spowodowanych nieprawidłową konserwacją narzędzi elektrycznych.

f) Narzędzia tnące muszą być ostre i utrzymywa- ne w stanie czystości. Starannie konserwowane narzędzia tnące z krawędziami tnącymi rzadziej się zacinają i są łatwiejsze w obsłudze.

g) Używać narzędzi elektrycznych, akcesoriów, narzędzi roboczych itd. zgodnie z niniejszymi instrukcjami. Uwzględnić warunki pracy i wykonywane czynności. Używanie narzędzia elektrycznego do zastosowań innych, niż przewidziane, może prowadzić do niebezpiecznych sytuacji.

h) Uchwyty i powierzchnie uchwytu utrzymywać w stanie suchym, czystym i wolnym od oleju i smaru. Śliskie uchwyty i powierzchnie uchwytu nie pozwalają na bezpieczne trzymanie elektro-narzędzia i kontrolę nad nim w nieoczekiwanych sytuacjach.

5. Serwis

a) Naprawę narzędzia elektrycznego może wykonywać wyłącznie wykwalifikowany personel i tylko przy użyciu oryginalnych części zamiennych. Zapewnia to bezpieczeństwo dalszej pracy narzędzia elektrycznego.

⚠ OSTRZEŻENIE! Niniejsze narzędzie elektryczne wytwarza podczas pracy pole elektromagnetyczne. Pole to może w pewnych okolicznościach wpływać negatywnie na aktywne lub pasywne implanty medyczne. W celu zmniejszenia ryzyka poważnych lub śmiertelnych obrażeń, osobom z implantami medycznymi przed użyciem narzędzia elektrycznego zalecamy konsultację z lekarzem i producentem.

Dodatkowe wskazówki dotyczące bezpieczeństwa

• Podczas wykonywania wszystkich prac konserwacyjnych przy pile taśmowej należy zakładać rękawi-ce ochronne!
• Podczas cięcia drewna okrągłego należy używać przyrządu zabezpieczającego obrabiany przedmiot przed przekręceniem.

- Podczas cięcia desek na sztorc należy używać przyrządu zabezpieczającego obrabiany przedmiot przed odrzutem.

- W celu zapewnienia przestrzegania wartości emisji pyłu podczas obróbki drewna i bezpieczeństwa eksploatacji należy podłączyć instalację odsysającą o prędkości powietrza min. 20 m/s.

- Wskazówki bezpieczeństwa przekazać wszystkim osobom pracującym przy maszynie.

- Nie używać piły do cięcia drewna opałowego.

- Maszyna jest wyposażona w przełącznik bezpieczeństwa, zabezpieczający przed ponownym włączeniem po utracie zasilania.

- Przed uruchomieniem skontrolować, czy napięcie na tabliczce znamionowej urządzenia zgadza się z napięciem sieciowym.

- Bęben kablowy stosować wyłącznie w rozwiniętym stanie.

- Nie wolno odwracać uwagi osób pracujących przy maszynie.

- Uwzględnić kierunek obrotów silnika i piły taśmowej.

- Nie wolno demontować lub powodować bezużyteczności urządzeń zabezpieczających przy maszynie.

- Nie ciąć przedmiotów obrabianych, które są za małe, by można je było bezpiecznie utrzymać w ręce.

- Nigdy nie usuwać lużnych odłamków, wiórów lub zakleszczonych kawałków drewna przy pile taśmowej.

- Przestrzegać odnośnych przepisów bezpieczeństwa pracy oraz pozostałych, ogólnie uznanych zasad bezpieczeństwa technicznego.

- Przestrzegać instrukcji wydanych przez zrzeszenie zawodowe (VBG 7).

- Uwaga! Długie elementy obrabiane zabezpieczyć przed przechyleniem na końcu procesu cięcia. (np. stojak rolkowy itp.).

- Urządzenie ochronne piły taśmowej (3) musi znajdować się podczas transportu urządzenia w najniższej pozycji w pobliżu stołu.

- Osłony ochronne nie mogą być używane do transportu lub nieprawidłowej eksploatacji maszyny.

- Nie używać zdeformowanych lub uszkodzonych pił taśmowych.

- Zużyty wkład stołu wymienić.

- Nigdy nie uruchamiać maszyny, jeżeli drzwi zabezpieczające piłę taśmową lub oddzielające urządzenie ochronne są otwarte.

- Zwracać uwagę, by wybór piły taśmowej oraz prędkości był odpowiedni do ciętego przedmiotu obrabianego.

- Nie rozpoczynać czyszczenia piły taśmowej zanim nie zatrzyma się całkowicie.

• Podczas prostego cięcia małych przedmiotów obrabianych użyć popychacza w kierunku ogranicznika równoległego.
• Podczas obsługi piły taśmowej oraz szorstkich przedmiotów obrabianych zakładać rękawice!
• Podczas transportu urządzenie ochronne piły taśmowej musi znajdować się w najniższej pozycji i w pobliżu stołu.
• Podczas cięcia pod kątem przy nachylonym stole należy umieścić ogranicznik równoległy w dolnej części stołu.
• Nigdy nie używać oddzielających urządzeń ochronnych do podnoszenia lub transportu.
• Zwracać uwagę na prawidłowe zastosowanie i ustawienie urządzeń ochronnych piły taśmowej.
• Zachować odstęp bezpieczeństwa rąk od piły taśmowej. Do cięcia wąskich elementów używać popychaczy.
• Regulowane urządzenia ochronne ustawiać w taki sposób, by znajdowały się możliwie jak najbliżej obrabianego przedmiotu.
• Przechowywać popychacz w przewidzianym do tego celu uchwycie przy maszynie, by był dostępny z normalnej pozycji roboczej i zawsze w zasięgu.
• W normalnej pozycji roboczej operator znajduje się przed maszyną.
• Nie używać płynów chłodzących. Stosowanie wody lub innych płynów chłodzących może prowadzić do porażenia prądem elektrycznym.
• Nie używać narzędzia elektrycznego z otwartą pokrywą dostępu do tarczy pilarki taśmowej. Kontakt z ruchomymi częściami może prowadzić do obrażeń ciała.

6. Ryzyka szczątkowe

Narzędzie elektryczne zostało skonstruowane zgodnie z najnowszym stanem techniki i uznanymi zasadami bezpieczeństwa technicznego. Jednak podczas pracy mogą się pojawić poszczególne ryzyka szczątkowe.

- Niebezpieczeństwo odniesienia obrażeń palców i dłoni ze strony obracającej się piły taśmowej w przypadku nieprawidłowego prowadzenia przedmiotu obrabianego. Obrażenia w wyniku wyrzuconego przedmiotu obrabianego w przypadku nieprawidłowego zamocowania lub prowadzenia, np. praca bez ogranicznika.

- Zagrożenie dla zdrowia spowodowane pyłem drzewnym oraz wyrzucanymi wiórami. Koniecznie nosić środki ochrony indywidualnej, takie jak nauszniki ochronne. Stosować instalację wyciągową!

• Obrażenia spowodowane wadliwą piłą taśmową. Piłę taśmową regularnie kontrolować pod kątem integralności.
• Niebezpieczeństwo odniesienia obrażeń palców i dłoni podczas wymiany piły taśmową. Nosić odpowiednie rękawice robocze.
• Niebezpieczeństwo odniesienia obrażeń podczas włączania maszyny w wyniku uruchamiającej się piły taśmowej.
• Zagrożenie spowodowane prądem podczas stosowania nieprawidłowych, elektrycznych przewodów przyłączeniowych.
• Zagrożenie dla zdrowia ze strony działającej piły taśmowej oraz długich włosów i lużnej odzieży. Stosować środki ochrony indywidualnej takie jak siatka na włosy i ściśle przylegająca odzież robocza.
• Ponadto, pomimo wszelkich podjętych kroków, mogą się pojawić ukryte ryzyka szczątkowe.
• Ryzyka szczątkowe można zminimalizować przestrzegając rozdziału „Ogólne wskazówki dotyczące bezpieczeństwa” oraz „Użytkowanie zgodne z przeznaczeniem”, jak i całej instrukcji obsługi.

7. Dane techniczne

Silnik prądu przemiennego	220 - 240 V ~,50 Hz
Moc S1* 750 W
Prędkość obrotowa na biegu jałowym	1400 min ^1
Długość taśmy tnącej 2240 mm
Szerokość taśmy tnącej 6-15 mm
Prędkość piły taśmowej I 360 m/min.
Prędkość piły taśmowej II 720 m/min.
Wysokość cięcia 0 - 170 mm
Wysieg 305 mm
Wymiary stołu	500 x 400 mm
Stół przechylny	0° do 45°
Wielkość obrabianego przedmiotu maks.	600 x 600 x 170 mm
Cieżar	59 kg

Zmiany techniczne zastrzeżone!

*Tryb pracy S1 (praca ciągła)

Element obrabiany musi posiadać minimalną wysokość wynoszącą 3 mm oraz szerokość wynoszącą 10 mm.

Wartości hałasu i drgań zostały ustalone zgodnie z EN 62841.

Poziom ciśnienia akustycznego L_pA	77,4 dB
Niepewność K_pA	3 dB
Poziom mocy akustycznej L_WA	90,4 dB
Niepewność K_WA	3 dB

Nosić nauszniki ochronne.

Hałas może powodować utratę słuchu. Łączna wartość emisji drgań (suma wektorowa trzech kierunków) określona zgodnie z EN 62841.

Podana wartość emisji hałasu została zmierzona według znormalizowanej metody badań i może zostać użyta w celu porównania danego narzędzia elektrycznego z innym.

Podana wartość emisji hałasu może zostać wykorzystana również do wykonania tymczasowego oszacowania obciążenia.

OSTRZEŻENIE

W trakcie rzeczywistego użytkowania narzędzia elektrycznego wartości emisji hałasu mogą różnić się od podanych wartości, w zależności od rodzaju i sposobu zastosowania narzędzia elektrycznego, a w szczególności rodzaju przedmiotu obrabianego.

Konieczne jest określenie środków bezpieczeństwa dla ochrony operatora na podstawie oszacowania narażenia na drgania w rzeczywistych warunkach użytkowania (z uwzględnieniem wszystkich części cyklu pracy, na przykład okresów, w których narzędzie elektryczne jest wyłączone i okresów, w których jest włączone, ale pracuje bez obciążenia).

8. Montaż i obsługa

⚠ Uwaga!

Przed uruchomieniem produkt należy całkowicie zmontować!

• Otworzyć opakowanie i wyjąć ostrożnie urządzenie.
• Usunąć materiał opakowaniowy oraz zabezpieczenia opakowania/transportowe (jeśli występują).
• Sprawdzić, czy zakres dostawy jest kompletny.
• Sprawdzić urządzenie i elementy wyposażenia pod kątem uszkodzeń w trakcie transportu.

- W miarę możliwości zachować opakowanie do zakończenia okresu gwarancyjnego.

⚠ UWAGA!

Urządzenie i materiały opakowaniowe nie mogą służyć jako zabawka dla dzieci! Dzieciom nie wolno bawić się workami z tworzywa sztucznego, foliami i drobnymi elementami! Istnieje niebezpieczeństwo połknięcia i uduszenia!

Maszyna musi być zamontowana w stabilnej pozycji, tzn. na stole roboczym lub stałej ramie podstawy. W tym celu w podstawie maszyny znajdują się otwory montażowe.

• Stół pilarki musi być prawidłowo zamontowany.
• Przed uruchomieniem należy prawidłowo zamontować wszystkie osłony i zabezpieczenia.
• Piła taśmowa musi się swobodnie poruszać.
• W przypadku obrobionego drewna zwracać uwagę na elementy obce, jak np. gwoździe lub śruby, itp.
• Przed uruchomieniem włącznika/wyłącznika upewnić się, czy piła taśmowa jest założona w prawidłowy sposób i czy elementy ruchome swobodnie się poruszają.
• Przed podłączeniem maszyny upewnić się, że dane na tabliczce znamionowej są zgodne z parametrami sieci.

Narzędzia montażowe

• 1 Klucz płaski SW 10/13

8.1 Montaż podstawy (rys. B + C + D)

Części montażowe:

• 4 nóżki stelaża (a)
- Rozpórki dolne: 2 x długie (b) + 2 x krótkie (c)
- Rozpórki górne: 2 x długie (d) + 2 x krótkie (e)
- 4 gumowe podkładki (f), 4 nakrętki M8, 4 nakrętki M8

- Elementy mocujące (24 śruby zamykające M8x16, 4 śruby sześciokątne M8x45, 32 podkładki M8, 28 nakrętek M8, 4 pierścienie zabezpieczające M8)

- 2 koła z mocowaniem koła (g) (2 śruby zamykające M8x20, 2 podkładki 8, 2 nakrętki zabezpieczające M8).

- Podczas montażu należy lekko dokręcić wszystkie śruby ręcznie.

- Przykręcić 4 gumowe nóżki do nóżek stelaża.

- Zamontować jedną dolną rozpórkę stelaża (b + c) do nożek stelaża (a) za pomocą 2 śrub M8x16, 2 podkładek i 2 nakrętek.

• Teraz zamontować rozpórki stelaża na górze (d + e) do nóżek stelaża (a) za pomocą 4 śrub zamykających M8x16, 4 podkładek i 4 nakrętek, jak pokazano na rysunku C.
• Zamontować dwa koła z mocowaniem kół (g) za pomocą 2 śrub transportowych M8x20, 2 podkładek 8, 2 nakrętek kontrujących M8 (rys. C + D).
• Umieścić karton za maszyną, a następnie ostrożnie odchylić go do tyłu, aż do momentu, gdy maszyna będzie spoczywać na obudowie.
• Włożyć zmontowany wstępnie stelaż (rys. C) pod płytę podstawy pilarki taśmowej, dokręcić go ręcznie za pośrednictwem 4 śrub sześciokątnych M8x45, 8 podkładek i 4 pierścieni zabezpieczających oraz 4 nakretek.
• Umieścić maszynę z podstawą na płaskiej powierzchni i dokrecić wszystkie śruby.

8.2 Montaż blatu stołu (rys. E - J)

• Włożyć wkładkę stołową (h) do przewidzianego do tego celu wycięcia w stole pilarki (7) (rys. E). (W celu wymiany zdemontować stół pilarski w odwrotnym kierunku).
• Poprowadzić brzeszczot piły taśmowej przez szczelinę na stole pilarskim. Ustawić stół roboczy na zawieszeniu stołu tak, aby śruba mocująca (i) mogła zostać wsunięta przez uchwyt (j) (rys. F + G)
• Dokręcić stół roboczy za pomocą nakrętki skrzydełkowej (k) (rys. E + H).
• Sprawdzić, czy piła taśmowa porusza się swobodnie i nie dotyka stołu.
• Zamontować śrubę M6 x 40 z dwoma podkładkami i śruba na stole. (Rys. I)
• Za pomocą śruby nastawczej (I) ustawić stół pod kątem prostym do piły taśmowej.- Stosować kątownik ograniczający –
• Zablokować śrubę nastawczą (l) i dokręcić nakrętkę skrzydełkowa (k).
  • Ustawić wskaźnik skali (m) na 0.
• Wyregulować skalę kątową (n): Poluzowując śruby (o) i przesuwając skalę kątową (n) aż wskaźnik skali (m) wskaże 0. Zamocować ponownie śruby.

8.3 Montowanie rozszerzenia stołu

$$ (\text { r y s . } K + L + M + N + O) $$

Usunąć obie śruby i podkładki (p) z rozszerzenia stołu (6). (rys. K)

Nałożyć rozszerzenie stołu (6) na stół zamontowany na maszynie. Upewnić się, że dźwignia napinająca (8) jest otwarta (rys. L + M).

Nałożyć całkowicie rozszerzenie stołu na stół (rys. N), aby zamocować dwie śruby (p) po obu stronach. (rys. O) Zwrócić uwagę na obustronny montaż śrub (p). Obie śruby służą do ograniczenia przedłużenia rozszerzenia stołu.

8.4 Montaż ogranicznika równoległego (rys. P1)

• Ogranicznik równoległy (5) zamontować, kładąc go z tyłu i blokując dźwiągnię zaciskową (q) do dołu.
• Do demontażu dźwignię zaciskową (q) należy po-ciągnąć do góry, a potem wyjąć ogranicznik (5).
• Siła zaciskania ogranicznika równoległego może być regulowana za pomocą tylnej nakrętki radełkowej (r).

8.5 Ustawianie szerokości cięcia (rys. P + Q)

• Do cięcia wzdłużnego drewna należy używać ogranicznika równoległego (5).
• Ogranicznik równoległy (5) nałożyć na szynę prowadzaca (v) z prawej lub lewej strony tarczy tnacej.
• Na szynie prowadzącej ogranicznika równoległego (5) znajdują się dwie skale (s/t), podające odległość między szyną ogranicznika i tarczą tnaca.
• Ogranicznik równoległy (5) ustawić na wzierniku (u) na żądany wymiar i zablokować dźwignią zaciskową (q) ogranicznika równoległego. (Rys. P)

8.6 Używanie rozszerzenia stołu (rys. R - T)

• Do cięciu szczególnie szerokich przedmiotów powinno się zawsze używać rozszerzenia stołu (6).
• Odblokować dźwignię zaciskową (8) i wyciągnąć rozszerzenie stołu tak daleko, żeby przecinany przedmiot obrabiany mógł na niej leżeć bez przechylania. (rys. T)

8.7 Wymiana piły taśmowej (rys.U + V)

Uwaga: Odłączyć wtyczkę sieciową!

• Zdjąć ogranicznik równoległy i rozszerzenie stołu w przeciwnym kierunku (rys. K - P).
• Otworzyć osłone piły taśmowej u góry i na dole.
• Poluzować piłę taśmową przy użyciu śruby naprężajacej (11) (rys. U), wyjąć taśmę.
• Włożyć nową piłę taśmową.

Korekta boczna (rys. U)

• Piła taśmowa powinna pracować mniej więcej centralnie na kołach taśmy.
• Obrócić ręcznie górne koło do piły taśmowej w kierunku cięcia i użyć rękojeści (w) do wykonania korekty bocznej.

Uwaga! Po kilku obrotach koło do piły taśmowej powinno poruszać się na środku. Kontrola wzrokowa!

• Obrócić koło do piły taśmowej ręcznie zgodnie z kierunkiem cięcia, równocześnie dokonując ostatecznego napięcia za pomocą śruby naprężającej (11). Napięcie jest zależne od szerokości piły taśmowej. Szerokie piły taśmowe muszą być napinane mocniej niż wąskie.
• Po regulacji dokręcić nakrętkę kontrującą (x). Zamknać pokrywe.
• Uwaga! Nadmierne napięcie prowadzi do przed- wczesnego pękniecia!
• Zamontować rozszerzenie stołu w odwrotnym kierunku. (rys. K - O)
• Po zakończeniu pracy zawsze należy poluzować piłę taśmową! W tym celu poluzować śrubę naprężającą (11).

8.8 Ustawienie prędkości obrotowej (rys.V + W + X)

Odłączyć wtyczkę sieciową!

• Otworzyć dolną pokrywę ochronną.
• Zluzować pasek za pomocą śruby napinającej (12).
• Ustawić pasek w żadanej pozycji (S1 lub S2).

- Napiąć ponownie pasek za pomocą śruby napinającej (12).

- Zamknąć dolną pokrywę ochronna.

Zakres liczby obrotów:

• Stopień predkości obrotowej 1 360 m/min.
• Do obróbki drewna twardego, materiałów drewnopodobnych oraz dokładnych cięć.
• Stopień prędkości obrotowej 2 720 m/min.
• Do obróbki drewna miękkiego oraz mniej dokładnych cieć.

8.9 Prowadnica piły taśmowej (rys. Y)

Poprzez poluzowanie przycisku ustalającego (13) można przestawić prowadnicę piły taśmowej.

Górna prowadnica piły taśmowej może być ustawiana od 0 - 175 mm wysokości przedmiotu obrabianego.

Najmniejsza możliwa odległość od przedmiotu obrabianego zapewnia optymalne prowadzenie taśmy i bezpieczną pracę!

Łożyska przeciwciśnieniowe (rys. Z + AA)

Łożyska przeciwciśnieniowe (y) absorbują nacisk posuwu przedmiotu obrabianego. Górne i dolne łożysko przeciwciśnieniowe należy ustawić tak, aby lekko dotykało tylnej części piły taśmowej. Dokręcić śruby (aa). Odległość powinna wynosić około 0,5 mm.

Rolki prowadzące górne. (rys. Z)

Ustawić górne rolki prowadzące (z) na odpowiednią szerokość piły taśmowej. Przednie krawędzie rolek prowadzących mogą sięgać najwyżej do podstawy zębów piły. Gdy rolki prowadzące lekko dotykają piły taśmowej, dokręć śruby (aa).

Palec prowadzący dolny (rys. AA)

Ustawić dolny palec prowadzący (ab) na odpowiednią szerokość piły taśmowej. Przednie krawędzie palca prowadzącego mogą sięgać najwyżej do podstawy zębów piły. Gdy palce prowadzące lekko dotykają piły taśmowej, dokręć śruby (ac).

Piła taśmowa nie może się zakleszczać!

Przechowywanie popychacza (rys. AB)

By popychacz (ae) był zawsze dostępny w zasięgu zawiesić go na przewidzianym do tego celu przyrządzie (ad) po lewej stronie u góry piły taśmowej.

8.10 Sprawdzian cięcia poprzecznego (14) (opcjonalnie) (rys. AC)

• Ogranicznik poprzeczny (aj) wsunąć do wpustu (af) stołu pilarskiego.
• Poluzować śrubę uchwytową (ag).
• Obrócić ogranicznik (aj), aż zostanie osiągnięty żądany wymiar kąta. Strzałka na ograniczniku poprzecznym wskazuje ustawiony kąt.
• Dokręcić ponownie śrubę uchwytową (ag).
• Szyna ogranicznika (ai) może być przesuwana na ograniczniku poprzecznym (aj). W tym celu należy poluzować śrubę radełkowaną (ah) i szynę ogranicznika (ai) przesunąć w żądane położenie. Po- nownie dokręcić śrubę radełkową (ah).
• Uwaga! Szyny ogranicznika (ai) nie wolno zbyt daleko przesuwać w kierunku brzeszczotu piły.

8.11 Włączanie / wyłączanie (rys. A)

• Piłę włącza się przez naciśnięcie zielonego przycisku „I” (10). Przed rozpoczęciem cięcia poczekać, aż tarcza tnąca osiągnie maksymalną prędkość obrotową.
• W celu wyłączenia piły należy nacisnąć czerwony przycisk „0” (10).

Uwaga!

Podczas prac przy maszynie wszystkie urządzenia ochronne i osłony muszą być zamontowane. Górne i dolne koło do piły taśmowej posiada stałą ochronę oraz ruchomą pokrywę obudowy. Przy otwieraniu pokrywy obudowy maszyna jest wyłączana. Włączenie jest możliwe tylko przy zamkniętej pokrywie.

9. Transport

Ostrożnie: Podczas transportu uwzględnić ciężar ma- szyny i skorzystać z pomocy co najmniej jednej osoby!

Używanie uchwytu prowadzącego. Ustawić się z boku kół. Pociągnąć górną część maszyny do siebie tak, aby maszyna stała na dwóch kołach i mogła być przesuwana. Maszynę trzymać za stelaż (9).

Uwaga! Należy zwrócić uwagę na wysoki środek ciężkości maszyny.

Uwaga! Nigdy nie używać oddzielających urządzeń ochronnych do podnoszenia lub transportu.

10. Wskazówki dotyczące pracy

Poniższe zalecenia stanowią przykłady bezpiecznego użytkowania pił taśmowych.

Poniższe bezpieczne procedury robocze przyczynia- ją się do bezpieczeństwa, ale nie ma możliwości ich odpowiedniego, całkowitego lub ogólnego zastosowania podczas każdego zastosowania. Nie opisują on wszystkich możliwych, niebezpiecznych stanów i należy je ostroźnie interpretować.

• Podczas pracy w pomieszczeniach zamkniętych należy podłączyć maszyny do instalacji odsysającej.
• Jeżeli maszyna jest wyłączona z eksploatacji, np. zakończenie pracy, należy zwolnić naprężenie piły taśmowej. Na maszynie należy umieścić odpowiednią wskazówkę dotyczącą naprężenia piły taśmowej dla następnego użytkownika.
• Nieużywane piły taśmowe złożyć i przechowywać bezpiecznie w suchym miejscu. Przed użyciem sprawdzić pod kątem błędów (zęby, pęknięcia). Nie używać uszkodzonych pił taśmowych!
• Podczas obsługi pił taśmowych zakładać odpowiednie rękawice.
• Przed rozpoczęciem pracy wszystkie urządzenia ochronne i zabezpieczające muszą być bezpiecznie zamontowane na maszynie.
• Nigdy nie czyścić piły taśmowej ani prowadnicy piły szczotką lub skrobakiem trzymanym w ręce, jeśli piła jest włączona. Piły taśmowe ze spieczonym smarem zagrażają bezpieczeństwu pracy i należy je regularnie czyścić.
• W celu własnej ochrony podczas pracy zakładać okulary ochronne i nauszniki ochronne. W przypadku długich włosów należy nosić siatkę na włosy. Luźne rękawy podwinać do łokcia.

• Podczas pracy przystawiać prowadnicę piły taśmo- wej możliwe jak najbliższej obrabianego przedmiotu.

• W obszarze roboczym oraz otoczeniu maszyny zadbać o odpowiednie oświetlenie.

• Do prostych cięć używać zawsze ogranicznika wzdłużnego, by zapobiec przewróceniu lub zsunięciu się przedmiotu obrabianego.
• Do obróbki wąskich przedmiotów obrabianych z posuwem ręcznym używać popychacza.
• W celu wykonania cięcia ukośnego ustawić stół pi-larski w odpowiedniej pozycji i poprowadzić przed-miot obrabiany przy ograniczniku wzdłużnym.
• Do wycinania zębów i czopów w kształcie jaskółczego ogona lub klinów, przechylić stół pilarski odpowiednio do pozycji plus i minus. Zapewnić bezpieczne prowadzenie przedmiotu obrabianego.
• W przypadku łukowatych i nieregularnych cięć przedmiotu obrabianego, oburącz przesuwać równomiernie w przód złączonymi palcami. Przedmiot obrabiany przytrzymywać w bezpiecznym obszarze.
• W celu wielokrotnego wykonywania nieregularnych, łukowatych cięć należy stosować szablon pomocniczy.
• Podczas cięcia drewna okrągłego zabezpieczyć przedmiot obrabiany przed przekręceniem.
• Aby zapewnić bezpieczną pracę przy cięciach poprzecznych użyć akcesoriów specjalnych takich jak przymiar ścinu.

10.1 Wykonywanie ciecia wzdłużnego (rys. AD)

Przy cięciu wzdłużnym przedmiot przecina się wzdłuż jego osi podłużnej.

• Ustawić ogranicznik równoległy (5) po prawej lub lewej stronie piły taśmowej, odpowiednio do żądanej szerokości.
• Opuścić prowadnicę piły taśmowej (4) na obrabiany przedmiot. (patrz 8.9)
• Włączyć pilarkę.
• Krawędź przedmiotu docisnąć do ogranicznika równoległego (5) prawą ręką, podczas gdy płaska strona spoczywa na stole pilarskim (7).
• Przedmiot obrabiany przesuwać w stronę piły taśmowej równomiernie wzdłuż ogranicznika równoległego (5).
• Ważne: Długie przedmioty obrabiane należy zabezpieczyć przed przechyleniem przy zakończeniu cięcia (np. przy użyciu stojaka rolkowego, itp.).
• Uwaga! Podczas obróbki wąskich przedmiotów obrabianych należy koniecznie używać popychacza.
• Popychacz (ae) należy zawsze przechowywać w zasięgu na przewidzianym do tego celu haku (ad) z boku piły. (Rys. AB)

10.2 Wykonywanie cięcia ukośnego (rys. J + rys. AE)

• W celu wykonywania cięcia ukośnego równolegle do piły taśmowej istnieje możliwość pochylenia stołu pilarskiego (7) pod kątem od 0° - 45° do przodu.
  • Poluzować uchwyt blokujący (k).
• Pochylić stół pilarki (7) do przodu, aż na skali stopniowej (o) zostanie ustawiony żądany wymiar kąta.
• Ponownie dokrecić uchwyt blokujący (k).
• Uwaga: Przy pochylonym stole pilarki (7) ogranicznik równoległy (5) umieścić po stronie skierowanej w dół w kierunku roboczym na prawo od piły taśmowej (o ile pozwala na to szerokość przedmiotu obrabianego), by zabezpieczyć przedmiot obrabiany przed zsunieciem.
• Wykonać cięcie zgodnie z opisem w punkcie 10.1.

10.3 Cięcia z wolnej ręki (rys. AF)

Jedną z najważniejszych cech pilarki taśmowej jest bezproblemowe cięcie krzywoliniowe i promieniowe

• Opuścić prowadnicę piły taśmowej (4) na przedmiot obrabiany. (patrz 8.9)
• Włączyć pilarke.
• Docisnąć mocno przedmiot obrabiany do stołu pilarki (7) i przesunać powoli w kierunku piły taśmowej.
• Podczas cięcia z ręki należy pracować z mniejszą prędkością posuwu, by piła taśmowa mogła podążać za żadana linia.
• W wielu przypadkach pomocne jest zgrubne wycinanie krzywych i narożników w odległości ok. 6 mm od linji.
• Jeżeli konieczne jest wycinanie krzywych, które są zbyt wąskie dla używanej piły taśmowej, należy wykonać cięcie pomocnicze do przedniej strony krzywej, by po wycięciu ostatecznego promienia powstały odpady drzewne.

10.4 Wykonywanie cięć przy pomocy sprawdzianu cięcia poprzecznego (rys. AG + rys. AC) (opcjonalnie)

• Ustawić sprawdzian cięcia poprzecznego (14) pod żadanym katem (patrz 8.10).
• Wykonać cięcie zgodnie z opisem w punkcie 10.1.

11. Czyszczenie i konserwacja

⚠ Ostrzeżenie! Przed rozpoczęciem wszelkich prac związanych z ustawianiem, obsługą techniczna i naprawą wyciągnąć wtyczkę sieciową!

Ogólne czynności konserwacyjne

Od czasu do czasu przecierać maszynę ściereczką, by usunąć wióry i pył. W celu wydłużenia żywotności narzędzia naoliwić elementy obrotowe raz w miesiącu. Nie oliwić silnika.

Nie używać żadnych żracych środków do czyszczenia tworzywa sztucznego.

Czyszczenie

W miarę możliwości osłony, szczeliny wentylacyjne i obudowę silnika powinny być wolne od pyłu i zanieczyszczeń. Urządzenie czyścić czystą ściereczką lub przedmuchować sprężonym powietrzem pod niskim ciśnieniem.

Zalecamy czyszczenie urządzenia bezpośrednio po każdym użyciu.

Urządzenie powinno się regularnie czyścić wilgotną szmatką i niewielką ilością mydła szarego. Nie stosować detergentów ani rozpuszczalników, które mogłyby uszkodzić elementy urządzenia wykonane z tworzyw sztucznych. Zwracać uwagę, aby do wnętrza urządzenia nie dostała się woda. Przedostanie się wody do urządzenia elektrycznego zwiększa ryzyko porażenia prądem.

Konserwacja

We wnętrzu urządzenia nie ma elementów wymagających konserwacji.

Informacje serwisowe

Należy pamiętać, że w przypadku tego produktu poniższe części podlegają naturalnemu zużyciu lub zużyciu uwarunkowanemu użytkowaniem, bądź są potrzebne jako materiały zużywalne.

Części zużywalne*: Szczotki węglowe, tarcza płyty, wkładki stołowe, pasek klinowy

* opcjonalnie w zakresie dostawy!

Części zamienne i wyposażenie można zamówić w naszym punkcie serwisowym. W tym celu zeskanować kod QR znajdujący się na stronie tytułowej.

12. Przechowywanie

Urządzenie i jego wyposażenie przechowywać w miejscu zaciemnionym, suchym i zabezpieczonym przed mrozem oraz niedostępnym dla dzieci.

Optymalna temperatura przechowywania wynosi od 5 do 30°C.

Narzędzie elektryczne przechowywać w oryginalnym opakowaniu.

Przykryć narzędzie elektryczne, by chronić je przed pyłem lub wilgocią.

Zachować instrukcję obsługi narzędzia elektrycznego.

13. Przyłącze elektryczne

Zainstalowany silnik elektryczny jest gotowy do eksploatacji. Przyłącze odpowiada odnośnym przepisom VDE (Związek Elektryków Niemieckich) oraz normom DIN. Przyłącze sieciowe zapewniane przez klienta oraz zastosowany przewód przedłużający muszą odpowiadać tym przepisom.

Ważne wskazówki

W przypadku przeciążenia silnika wyłącza się on sa- moczynnie. Po czasie chłodzenia (zróżnicowany) silnik można ponownie uruchomić.

Uszkodzony elektryczny przewód przyłączeniowy

Na przewodach elektrycznych powstają często uszkodzenia izolacji.

Przyczyną może być:

• Ściskanie, w przypadku gdy przewody są prowadzone przez okna lub szczeliny w drzwiach.
• Zagięcia, w przypadku nieprawidłowego zamoco- wania lub prowadzenia przewodów.
• Przecięcia, w przypadku najezdźania na przewody.
• Uszkodzenia izolacji, w przypadku wyrywania z gniazdka naściennego.

- pęknięcia, spowodowane starzeniem się izolacji.

Uszkodzonych przewodów elektrycznych nie wolno używać - ze względu na uszkodzenie izolacji zagrażają życiu.

Przewody elektryczne należy regularnie kontrolować pod kątem uszkodzeń. Pamiętać, by podczas sprawdzania przewodu przyłączeniowego, nie był on podłączony do sieci prądowej.

Przewody elektryczne muszą odpowiadać właściwym przepisom VDE (Związek Elektryków Niemieckich) oraz normom DIN. Stosować wyłącznie przewody przyłączeniowe z oznaczeniem H05VV-F.

Z zasady należy umieścić nadruk oznaczenia typu na przewodzie.

Silnik prądu przemiennego

• Napięcie sieciowe musi wynosić 220-240 V\~.
• Przedłużacze o długości 25 m muszą posiadać przekrój wynoszący 1,5 milimetra kwadratowego.

Podłączanie oraz naprawy wyposażenia elektrycznego mogą być przeprowadzane przez wykwalifikowanego elektryka.

W przypadku pytań proszę o podanie następujących danych:

• Rodzaj prądu silnika
  • Dane z tabliczki identyfikacyjnej maszyny
  • Dane z tabliczki identyfikacyjnej silnika

Rodzaj przyłącza Y

Jeżeli wymagana jest wymiana przewodu przyłączeniowego do sieci, należy zlecić jego wymianę przez producenta lub jego przedstawiciela, aby uniknąć zagrożeń dla bezpieczeństwa.

14. Utylizacja i ponowne wykorzystanie

Wskazówki dotyczące opakowania

Materiały opakowaniowe nadają się do recyklingu. Opakowania należy utylizować w sposób przyjazny dla środowiska.

Wskazówki dotyczące ustawy o urządzeniach elektrycznych i elektronicznych (ElektroG)

Zużyte urządzenia elektryczne i elektro- niczne nie wchodzą w skład odpadów do- mowych, lecz muszą być zbierane i usuwa- ne oddzielnie!

- Zużyty sprzęt może mieć szkodliwy wpływ na środowisko i zdrowie ludzi z uwagi na potencjalną zawartość niebezpiecznych substancji, mieszanin oraz części składowych. Gospodarstwo domowe spełnia ważną rolę w przyczynianiu się do ponownego użycia i odzysku surowców wtórnych, w tym recyklingu zużytego sprzętu. Na tym etapie kształtuje się postawy, które wpływają na zachowanie wspólnego dobra jakim jest czyste środowisko naturalne.

• Stare baterie lub akumulatory, które nie są na stałe zainstalowane w starym urządzeniu, należy usunąć przed oddaniem go do serwisu nie powodując zniszczenia! Ich utylizacja jest regulowana ustawą o bateriach.
• Właściciele lub użytkownicy urządzeń elektrycznych i elektronicznych są prawnie zobowiązani do ich zwrotu po zakończeniu użytkowania.
• Użytkownik końcowy jest odpowiedzialny za usunięcie swoich danych osobowych ze starego urządzenia przeznaczonego do utylizacji!
• Symbol przekreślonego kosza na śmieci oznacza, że zużytego urządzenia elektrycznego i elektronicznego nie wolno wyrzucać razem z odpadami domowymi.

• Zużyte urządzenia elektryczne i elektroniczne można bezpłatnie oddawać w następujących miejscach:

• Publiczne punkty utylizacji lub zbiórki (np. podwó- rza budynków komunalnych)

• Punkty sprzedaży urządzeń elektrycznych (stacjoname i internetowe), o ile sprzedawcy są zobowiązani do ich odbioru lub oferują je dobrowolnie.
• Do trzech sztuk urządzeń elektrycznych i elektro- nicznych każdego typu, o długości krawędzi nie większej niż 25 centymetrów, można bezpłatnie zwrócić do producenta bez konieczności wcze- śniejszego zakupu nowego urządzenia od produ- centa lub można je oddać do innego autoryzowa- nego punktu zbiórki w swojej okolicy.

• W celu uzyskania informacji na temat dodatkowych warunków przyjmowania zwrotów przez producentów i dystrybutorów należy skontaktować się z odpowiednim działem obsługi klienta.

• W przypadku dostarczenia przez producenta nowego urządzenia elektrycznego do prywatnego gospodarstwa domowego, może ono zorganizować bezpłatną zbiórkę zużytych urządzeń elektrycznych i elektronicznych na wniosek użytkownika końcowego. W tym celu należy skontaktować się z działem obsługi klienta producenta.

• Niniejsze oświadczenia dotyczą wyłącznie urządzeń zainstalowanych i sprzedawanych w krajach Unii Europejskiej i podlegają Dyrektywie Europejskiej 2012/19/UE. W krajach spoza Unii Europejskiej mogą obowiązywać inne przepisy dotyczące utylizacji zużytych urządzeń elektrycznych i elektronicznych.

15. Pomoc dotycząca usterek

Usterka Możliwa przyczyna Środek zaradczy
Silnik nie działa	Silnik, kabel lub wtyczka uszkodzone, przepalone bezpieczniki	Zlecić sprawdzenie maszyny specjalisie. Nigdy nie naprawiać silnika samodzielnie. Niebezpieczeństwo! Sprawdzić bezpieczniki, ew. wymienić
	Pokrywa obudowy otwarta (wyłącznik krańcowy)	Zamknąć dokładnie pokrywę obudowy
Silnik uruchamia się powoli i nie osiąga prędkości roboczej	Napięcie zbyt niskie, zwoje uszkodzone, kondensator przepalony	Zlecić sprawdzenie napięcia przez zakład energetyczny. Zlecić sprawdzenie silnika przez specjalistę. Zlecić wymianę kondensatora przez specjalistę
Silnik emituje zbyt duży hałas	Zwoje uszkodzone, silnik uszkodzony	Zlecić sprawdzenie silnika przez specjalistę
Silnik nie osiąga całkowitej mocy	Obwody prądowe w instalacji sieciowej przeciążone (lampy, inne silniki, itp.)	Nie stosować innych urządzeń lub silników w tym samym obwodzie prądowym
Silnik łatwo się przegrzewa	Przeciążenie silnika, niedostateczne chłodzenie silnika	Zapobiegać przeciążeniu silnika podczas cięcia, usuwać pył z silnika, w celu zagwarantowania optymalnego chłodzenia silnika
Cięcie jest szorstkie lub falowane	Tarcza tnąca tępa, forma zębów nieodpowiednia do grubości materiału	Naostrzyć brzeszczot piły lub użyć odpowiedniego brzeszczotu
Element obrabiany rozrywa się lub rozpryskuje	Docisk cięcia zbyt duży lub brzeszczot nie nadaje się do zastosowania	Włożyć odpowiednią tarczę tnącą
Piła taśmowa zbacza z toru	Prowadnica ustawiona nieprawidłowo	Ustawić prowadnicę piły taśmowej zgodnie z instrukcją obsługi
	Nieprawidłowa piła taśmowa Wybrać piłę taśmową zgodnie z instrukcją obsługi
Wypalenia na drewnie podczas pracy	Piła taśmowa stępiona Wymienić piłę taśmową
	Nieprawidłowa piła taśmowa Wybrać piłę taśmową zgodnie z instrukcją obsługi
Piła taśmowa zakleszczona podczas pracy	Piła taśmowa stępiona Wymienić piłę taśmową
	Piła taśmowa z zapieczonym smarem	Wyczyścić piłę taśmową
	Prowadnica ustawiona nieprawidłowo	Ustawić prowadnicę piły taśmowej zgodnie z instrukcją obsługi

Wszelkie uszkodzenia muszą być zgłaszane w przeciągu 8 dni od daty otrzymania towaru, w przeciwnym wypadku, prawo do reklamacji wygasa. Gwarantujemy, że w czasie trwania gwarancji wymienimy wszelkie części maszyny, które okażą się niesprawne na skutek wad materiału z jakiego zostały wykonane lub błędów w produkcji bez dodatkowych opłat pod warunkiem, że maszyna będzie obsługiwana zgodnie z zaleceniami. W odniesieniu do części nie produkowanych przez nas, gwarancja obowiązuje tylko w przypadku naszych dostawców. Koszty instalacji nowych części są ponoszone przez klienta. Odszkodowania wynikłe z uszkodzeń maszyny oraz redukcje ceny zakupu maszyny w ramach reklamacji nie będą rozpatrywane.

Garancija HR
