HBS400 - Sav SCHEPPACH - Gratis brugsanvisning og manual
Find enhedens vejledning gratis HBS400 SCHEPPACH i PDF-format.
| Produkttype | Båndsav |
| Mærke | Scheppach |
| Model | HBS400 |
| Kategori | Sav |
| Effekt (S1) | 750 W |
| Spænding / Frekvens | 220-240 V~, 50 Hz |
| Skærehastighed (2 niveauer) | 360 m/min (niveau 1), 720 m/min (niveau 2) |
| Båndlængde | 2240 mm |
| Båndbredde | 6-15 mm |
| Maksimal skærehøjde | 170 mm |
| Spaltebredde | 305 mm |
| Bordets mål | 500 x 400 mm |
| Bordets hældning | 0° til 45° |
| Nettovægt | 59 kg |
| Lydtryksniveau LpA | 77,4 dB (usikkerhed 3 dB) |
| Lydeffektniveau LWA | 90,4 dB (usikkerhed 3 dB) |
| Hovedfunktioner | Længdesnit, tværsnit, skråtsnit, frit snit; parallel- og tværstyring; hældbart bord |
| Sikkerhed | Båndbeskyttelse, omstillingssikkerhedsafbryder, beskyttelsesdæksler, nødstop |
| Vedligeholdelse og rengøring | Våd rengøring uden opløsningsmidler, månedlig oliering af bevægelige dele, udskiftning af sliddele |
| Reservedele og reparationsmuligheder | Sliddele: kullbørster, savklinger, bordindsatser, kileremme. Reparation hos autoriseret specialist. |
Ofte stillede spørgsmål - HBS400 SCHEPPACH
Brugerspørgsmål om HBS400 SCHEPPACH
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Sav i PDF-format gratis! Find din vejledning HBS400 - SCHEPPACH og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. HBS400 af mærket SCHEPPACH.
BRUGSANVISNING HBS400 SCHEPPACH
Symbolerne i denne brugsanvisning skal henlede din opmærksomhed på eventuelle risici. Det er vigtigt, at du forstår sikkerhedssymbolerne og forklaringerne i forbindelse med symbolerne. Selve advarslerne afhjælper ikke risici og kan ikke erstatte korrekte foranstaltninger til forebyggelse af ulykker.
 | Advarsel! Tilsidesættelse er forbundet med livsfare, fare for personskader eller beskadigelse af værktøjet! |
 | Læs og overhold brugsanvisningen og sikkerhedsforskrifterne før ibrugtagning! |
 | Brug beskyttelsesbriller! |
 | Brug høreværn! |
 | Brug åndedrætsværn i støvede omgivelser! |
 | PAS PÅ! Fare for personskade! Undlad at række hånden ind i den kørende savklinge! |
 | Benyt beskyttelseshandsker. |
 | PAS PÅ! Før montering, rengøring, ombygning, tilpasning, opbevaring og transport gennemføres, skal maskinen slukkes og afbrydes fra strømforsyningen. |
 | Savbåndsretning |
 | Produktet opfylder gældende EU-direktiver. |
 | Produktet opfylder gældende serbiske direktiver. |
- Indledning 256
- Produktbeskrivelse (fig. A - AC) 256
- Leveringsomfang 256
- Tilsigtet brug 256
- Generelle sikkerhedshenvisninger 257
- Restrisici 259
- Tekniske data....260
- Opbygning og betjening....260
- Transport....262
- Arbejdsinstrukser....263
- Rengøring og vedligeholdelse 264
- Opbevaring 264
- Elektrisk tilslutning....264
- Bortskaffelse og genanvendelse 265
- Afhjælpning af fejl 266
- Overensstemmelseserklæring 358

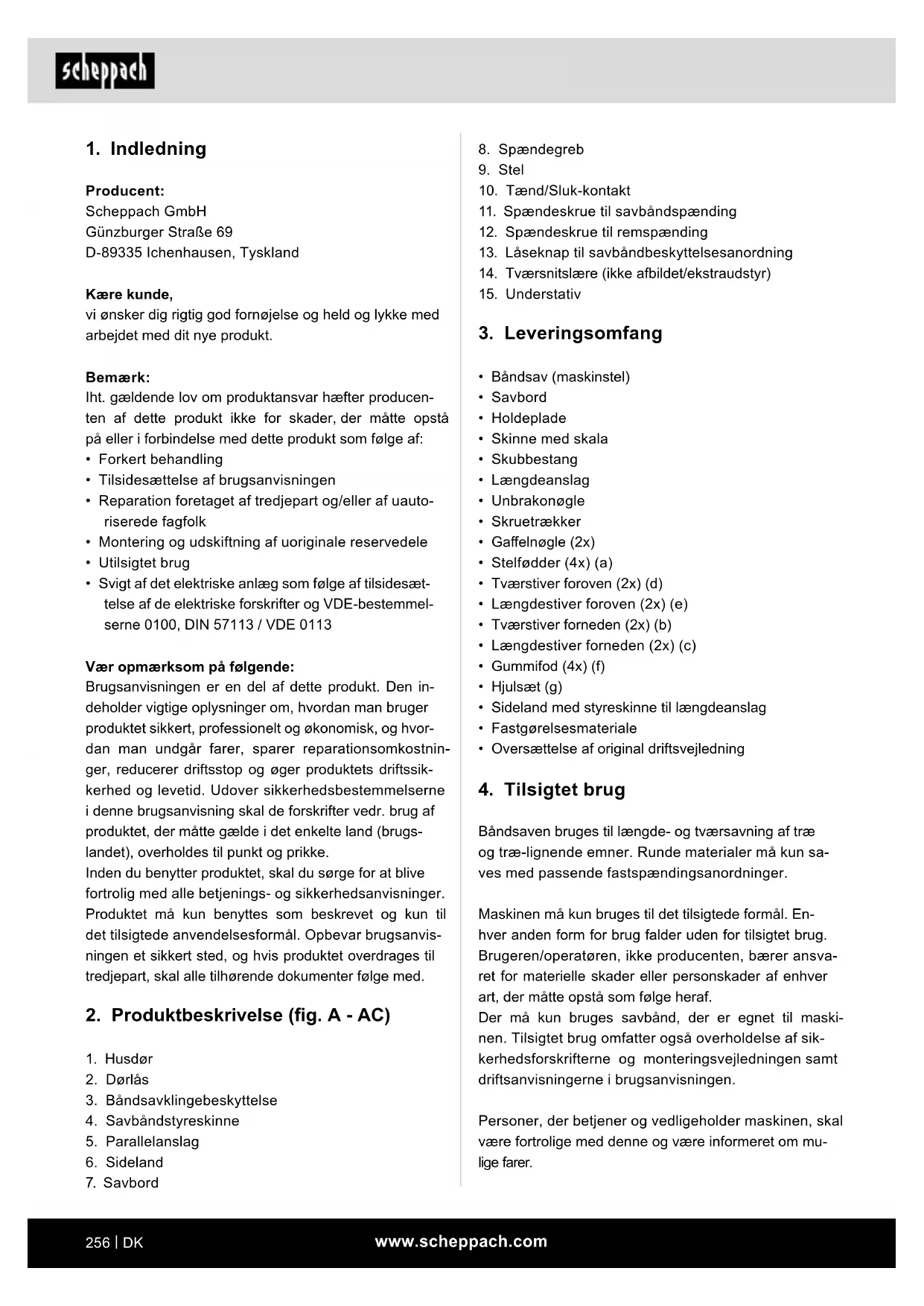

1. Indledning
Producent:
Scheppach GmbH
vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med dit nye produkt.
Bemærk:
Iht. gældende lov om produktansvar hæfter producenten af dette produkt ikke for skader, der måtte opstå på eller i forbindelse med dette produkt som følge af:
- Forkert behandling
- Tilsidesættelse af brugsanvisningen
- Reparation foretaget af tredjepart og/eller af uautoriserede fagfolk
- Montering og udskiftning af uoriginale reservedele
- Utilsigtet brug
- Svigt af det elektriske anlæg som følge af tilsidesættelse af de elektriske forskrifter og VDE-bestemmelserne 0100, DIN 57113 / VDE 0113
Vær opmærksom på følgende:
Brugsanvisningen er en del af dette produkt. Den in- deholder vigtige oplysninger om, hvordan man bruger produktet sikkert, professionelt og økonomisk, og hvor- dan man undgår farer, sparer reparationsomkostning- ger, reducerer driftsstop og øger produktets driftssik- kerhed og levetid. Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. brug af produktet, der måtte gælde i det enkelte land (brugs- landet), overholdes til punkt og prikke.
Inden du benytter produktet, skal du sørge for at blive fortrolig med alle betjenings- og sikkerhedsanvisninger.
Produktet må kun benyttes som beskrevet og kun til det tilsigtede anvendelsesformål. Opbevar brugsanvisningen et sikkert sted, og hvis produktet overdrages til tredjepart, skal alle tilhørende dokumenter følge med.
2. Produktbeskrivelse (fig. A - AC)
- Husdør
- Dørlås
- Bändsavklingebeskyttelse
- Savbändstyreskinne
- Parallelanslag
- Sideland
-
Savbord
-
Spændegreb
- Stel
- Tænd/Sluk-kontakt
- Spændeskrue til savbåndspænding
- Spændeskrue til remspænding
- Låseknap til savbåndbeskyttelsesanordning
- Tværsnitslære (ikke afbildet/ekstraudstyr)
- Understativ
3. Leveringsomfang
• Båndsav (maskinstel)
- Savbord
- Holdeplade
- Skinne med skala
- Skubbestang
• Længdeanslag
- Unbrakonøgle
- Skruetrækker
• Gaffelnøgle (2x)
- Stelfødder (4x) (a)
• Tværstiver foroven (2x) (d)
• Længdestiver foroven (2x) (e)
• Tværstiver forneden (2x) (b)
• Længdestiver forneden (2x) (c)
• Gummifod (4x) (f)
• Hjulsæt (g)
- Fastgørelsesmateriale
- Oversættelse af original driftsvejledning
- Sideland med styreskinne til længdeanslag
4. Tilsigtet brug
Båndsaven bruges til længde- og tværsavning af træ og træ-lignende emner. Runde materialer må kun saves med passende fastspændingsanordninger.
Maskinen må kun bruges til det tilsigtede formål. En- hver anden form for brug falder uden for tilsigtet brug. Brugeren/operatøren, ikke producenten, bærer ansva- ret for materielle skader eller personskader af enhver art, der måtte opstå som følge heraf.
Der må kun bruges savbånd, der er egnet til maskinen. Tilsigtet brug omfatter også overholdelse af sikkerhedsforskrifterne og monteringsvejledningen samt driftsanvisningerne i brugsanvisningen.
Personer, der betjener og vedligeholder maskinen, skal være fortrolige med denne og være informeret om mulige farer.
Hvis der foretages ændringer ved maskinen, bortfalder producentens ansvar for deraf følgende skader.
Selv om maskinen bruges som tilsigtet, kan visse tilbageværende risikofaktorer ikke helt udelukkes. Følgende punkter kan opstå, hvilket skyldes maskinens konstruktion og opbygning:
- Høreskader hvis der ikke bruges høreværn.
- Sundhedsskadelige emissioner af træstøv ved brug i lukkede rum.
- Ulykkesfare ved håndberøring i værktøjets skærezone, hvor der ikke findes afskærmning.
- Fare for tilskadekomst ved skift af værktøj (snitsår).
- Fare som følge af udslyngning af emner eller emnedele.
- Klemning af fingre.
- Fare for tilbageslag.
- Arbejdsemnet vælter på grund af for lille støtteflade.
- Berøring af skæreværktøj.
- Udslyngning af dele fra grene og emner.
Vær opmærksom på, at vores udstyr ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis udstyret bruges i erhvervs-, håndværks- eller industrivirksomheder samt til lignende arbejde.
5. Generelle sikkerhedshenvisninger
Generelle sikkerhedsforskrifter for elværktøj
⚠ ADVARSEL: Læs alle sikkerhedsforskrifter, anvisninger, illustrationer og tekniske data, der følger med dette elværktøj.
Følges de følgende instruktioner ikke nøje som beskrevet, kan dette føre til elektrisk stød, brand og/eller alvorlige personskader.
Opbevar alle sikkerhedsforskrifter og anvisninger til fremtidig brug.
Udtrykket "elværktøj", der er anvendt i sikkerhedsforskrifterne, henviser til strømnet-drevne elværktøjer (med strømnetkabel) eller til batteridrevne elværktøjer (uden strømnetkabel).
- Arbejdspladssikkerhed
a) Hold arbejdsområdet rent og godt oplyst. Uorden eller uoplyste arbejdsområder kan føre til ulykker.
b) Arbejd ikke med elværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. Elværktøj genererer gnister, der kan antænde støv eller dampe.
c) Hold børn og andre personer på afstand, när der arbejdes med elværktøjet. Hvis du bliver distraheret, risikerer du at miste kontrollen over elværktøjet.
- Elektrisk sikkerhed
a) Elværktøjets tilslutningsstik skal passe til stikkontakten. Stikket må ikke ændres på nogen måde. Undlad brug af adapterstik sammen med elektrisk jordet elværktøj. Uændrede stik og passende stikkontakter mindsker risikoen for at få stød. b) Undgå kropskontakt med jordede overflader som rør, varmeapparater, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.
c) Hold elværktøj på afstand af regn og fugt. Indtrængning af vand i et elværktøj øger risikoen for at få stød.
d) Brug ikke tilslutningsledningen til at bære eller ophænge elværktøjet eller til at trække stikket ud af stikkontakten med. Hold tilslutningsledningen på afstand af varme, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede tilslutningsledninger øger risikoen for at få stød.
e) Når du arbejder udendørs med et elværktøj, må du kun bruge forlængerledninger, som også er egnet til udendørs brug. Brug af forlængerledning, der er egnet til udendørs brug, reducerer risikoen for at få elektrisk stød.
f) Hvis brug af elværktøjet i fugtigt miljø er uundgåelig, skal du bruge en fejlstrømsafbryder. Brug af fejlstrømsrelæ mindsker risikoen for at få elektrisk stød.
- Personers sikkerhed
a) Vær opmærksom, vær agtpågivende på, hvad du gør, og arbejd altid fornuftigt med et elværktøj. Brug ikke et elværktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medikamenter. Et øjebliks uagtsomhed, mens elværktøjet bruges, kan føre til alvorlige kvæstelser.
b) Brug personlige værnemidler og altid beskyttelsesbriller. Brug af personlige værnemidler såsom støvmaske, skridsikre sikkerhedssko, hjelm eller hørevæm, afhængigt af hvad elværktøjet bruges til, mindsker risikoen for personskader.
c) Undgå utilsigtet ibrugtagning. Sørg for, at elværktøjet er slukket, før du tilslutter, opsamler eller bærer det hen til strømforsyningen og/eller batteriet. Hvis du holder fingeren på kontakten, mens du bærer elværktøjet eller tilslutter det til strømforsyningen, kan dette forårsage ulykker.
d) Fjern indstillingsværktøjer eller skruenøgler, inden du tilslutter elværktøjet. Værktøj eller nøgler, som måtte befinde sig i en roterende del af elværktøjet, kan medføre personskader.
e) Undgå unormale kropsholdninger. Sørg for at stå sikkert, og hold altid ligevægten. På denne måde kan du bedre kontrollere elværktøjet, hvis der opstår uventede situationer.
f) Brug egnet tøj. Brug ikke løstsiddende tøj eller smykker. Hold hår og tøj på afstand af bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive viklet ind i bevægelige dele.
g) Hvis der kan monteres støvudsugnings- og opsamlingsudstyr, skal sådant tilsluttes og anvendes korrekt. Brug af støvudsugning kan mindske farer pga. støv.
h) Forlad dig ikke på falsk sikkerhed, og overskrid ikke sikkerhedsreglerne for elværktøjer, selvom du evt. føler dig fortrolig med elværktøjet efter længere tids brug. Skødesløse handlinger kan føre til alvorlige personskader på en brøkdel af et sekund.
- Anvendelse og behandling af elværktøjet
a) Undlad at overbelaste elværktøjet. Til arbejdet skal man benytte det hertil beregnede elværktøj. Du arbejder bedre og mere sikkert med det passende elværktøj i det angivne effektområde.
b) Brug aldrig et elværktøj med defekt kontakt. Et elværktøj, der ikke kan tændes eller slukkes, er farligt og skal repareres.
c) Træk stikket ud af stikkontakten, og/eller fjern et udtageligt batteri, før du foretager justeringer på enheden, skifter værktøjsdele eller lægger elværktøjet fra dig. Denne forholdsregel forhindrer utilsigtet start af elværktøjet.
d) Opbevar ubenyttede elværktøjer utilgængeligt for børn. Lad ikke personer bruge elværktøjet, som ikke er fortrolige med det, eller som ikke har læst denne vejledning. Elværktøjer er farlige i hænderne på uerfarne personer.
e) Elværktøjer og indsatsværktøjer skal plejes med omhu. Kontrollér med jævne mellemrum, om bevægelige dele fungerer, som de skal, og at de ikke sidder fast, om dele er brækket eller beskadiget på en sådan måde, at elværktøjets funktion er forringet. Få beskadigede dele repareret eller udskiftet, før elværktøjet tages i brug. Mange ulykker skyldes dårligt vedligeholdt elværktøj.
f) Hold skæreværktøj skarpt og rent. Omhygge- ligt plejet skæreværktøj med skarpe skærekanter sætter sig mindre hyppigt fast og er lettere at føre.
g) Brug elværktøj, tilbehør, indsatsværktøjer osv. i henhold til disse instruktioner. Tag hensyn til arbejdsvilkårene og den aktivitet, der skal udføres. Brug af elværktøj til andre formål end de tilsigtede kan medføre farlige situationer.
h) Hold greb og gribeflader tørre, rene og fri for olie og fedt. Glatte greb og gribeflader umuliggør sikker betjening af og kontrol med elværktøjet i uforudsete situationer.
- Service
a) Elværktøjet må kun repareres af uddannet fagpersonale, og der må kun bruges originale reservedele. Dette sikrer, at elværktøjet også fremover er sikkert at benytte.
⚠ ADVARSEL! Dette elværktøj fremstiller et elektromagnetisk felt under driften. Dette felt kan under bestemte omstændigheder forringe aktive eller passive medicinske implantater. For at forringe faren for alvorlige kvæstelser eller kvæstelser med døden til følge anbefales det personer med medicinske implantater at gå til læge og kontakte producenten af det medicinske implantat, før elværktøjet betjenes.
Yderligere sikkerhedsforskrifter
- Brug altid beskyttelseshandsker, när der arbejdes på savbåndet!
- Til savning af rundtømmer skal der anvendes en anordning, som sikrer, at emnet ikke kan vride sig.
- Ved højkantsavning af brædder skal der anvendes en anordning, som sikrer emnet mod tilbageslag.
- For at overholde støvemissionstallene ved træbe-arbejdning og opnå sikker drift skal der tilsluttes et støvudsugningsanlæg med en lufthastighed på mindst 20 m/s.
- Giv sikkerhedsanvisningerne videre til alle personer, som arbejder med maskinen.
- Brug ikke saven til at save i brændetræ.
- Maskinen er udstyret med en sikkerhedsafbryder, så den ikke genstarter af sig selv efter spændingsfald.
- Kontrollér, om spændingen, som findes på maskinens typeskilt, stemmer overens med netspændingen i ledningsnettet.
- Anvendes kabeltromle, skal ledningen være rullet helt ud.
- Personer, som arbejder med maskinen, må ikke distraheres under arbejdet.
- Sikkerhedsanordninger på maskinen må ikke afmonteres eller sættes ud af kraft.
- Sav ikke i emner, som er for små til, at de kan holdes sikkert i hånden.
- Fjern ikke løse splinter, spån eller træstykker, som sidder i klemme, mens savbåndet kører.
- Relevante bestemmelser vedrørende ulykkesforebyggelse og øvrige almindeligt anerkendte sikkerhedstekniske regler skal overholdes.
- Se evt. informationsfoldere fra brancheforeninger (VBG 7).
- PAS PÅ! Lange emner skal sikres mod at vippe op i slutningen af saveprocessen. (f.eks. afrulningsstander mv.).
- Savbåndsbeskyttelsesanordningen (3) skal være i nederste position nær bordet, mens produktet transporteres.
- Beskyttelsesskærme må ikke anvendes til transport eller usagkyndig drift af maskinen.
- Deforme eller beskadigede savbånd må ikke anvendes.
- En nedslidt bordindsats skal skiftes ud.
- Tag aldrig maskinen i brug, hvis klappen, som beskytter savbåndet, eller den separerende beskyttelsesanordning står åben.
- Vær opmærksom på at vælge det rigtige savbånd og den rigtige hastighed til arbejdsemnet.
- Begynd ikke at rengøre savbåndet, før det står helt stille.
- Ved lige snit i mindre emner skal der anvendes en stødpind imod parallelanslaget.
- Brug handsker, när der håndteres med savbånd og rå materialer!
- Savbåndets beskyttelsesanordning skal befinde sig i nederste position, i nærheden af bordet, under transport.
- Ved vinkelsnit med bordet i hældningsstilling skal parallelanslaget anbringes på bordets nederste del.
- Brug aldrig separerende beskyttelsesanordninger til løftning eller transport.
- Brug savbändets beskyttelsesanordninger, og sørg for, at de er indstillet rigtigt.
• Overhold med hænderne en vis sikkerhedsafstand til savbåndet. Brug en skubbestang til smalle snit. - De justerbare beskyttelsesanordninger skal indstilles således, at de er så tæt ved emnet som muligt.
- Anbring stødpinden i den hertil indrettede holder på maskinen, så du kan nå den fra din normale arbejdsposition og altid har den inden for rækkevidde.
- I normal arbejdsposition befinder operatøren sig foran maskinen.
- Der må ikke bruges kølemidler. Brug af vand eller andre kølemidler kan give elektrisk stød.
- Brug ikke elværktøjet med åbent adgangsdækslet til båndsavklingen. Kontakt med bevægelige dele kan medføre personskader.
6. Restrisici
Elværktøjet er bygget efter nyeste tekniske niveau og de anerkendte sikkerhedstekniske regler. Alligevel kan der opstå enkelte restrisici under driften.
- Fare for tilskadekomst af fingre og hænder, fordi savbåndet kører, mens emnet føres forkert. Kvæstelser som følge af arbejdsemner, som slynges ud p.g.a. usagkyndig fastholdelse eller føring, som f.eks. arbejde uden anslag.
- Sundhedsfare som følge af træstøv eller træspåner. Brug ubetinget personlige værnemidler som f.eks. beskyttelsesbriller. Brug udsugningsanlægget!
- Kvæstelser som følge af defekt savbånd. Kontrollér savbåndet for mangler/fejl med regelmæssige mellemrum.
- Fare for tilskadekomst af fingre og hænder i forbindelse med skift af savbånd. Brug egnede arbejdshandsker.
- Fare for tilskadekomst, når maskinen tændes, og savbåndet går i gang.
- Fare som følge af strøm, hvis der bruges elektriske tilslutningsledninger, der ikke lever op til gældende regler.
- Sundhedsfare, hvis langt hår og løstsiddende tøj trækkes ind af det kørende savbånd. Brug personlige værnemidler som f.eks. hårnet og tætsiddende arbejdstøj.
- Desuden kan der forefindes ikke-åbenbare restrisi- ci, selv om alle foranstaltninger er truffet.
- Restrisici kan reduceres til et minimum, hvis "Gene-elle sikkerhedsforskrifter" og "Tilsigtet anvendelse" samt brugsanvisningen overholdes.
7. Tekniske data
| Vekselstrømsmotor | 220 - 240 V ~,50 Hz |
| Ydelse S1* 750 W | |
| Omdrejningstal i tomgang 1400 min | -1 |
| Båndsavklingelængde 2240 mm | |
| Båndsavklingebredde 6-15 mm | |
| Savbåndshastighed I 360 m/min | |
| Savbåndshastighed II | 720 m/min |
| Snithøjde | 0 - 170 mm |
| Udhæng | 305 mm |
| Bordstørrelse | 500 x 400 mm |
| Bord hældbart | 0° til 45° |
| Emnestørrelse maks. | 600 x 600 x 170mm |
| Vægt | 59 kg |
Forbehold for tekniske ændringer!
*Driftsfunktion S1 (kontinuerlig drift)
Emnet skal som minimum have en højde på 3 mm og en bredde på 10 mm.
Støj- og vibrationsværdierne er bestemt i henhold til EN 62841.
| Lydtryksniveau L_pA | 77,4 dB |
| Usikkerhed K_pA | 3 dB |
| Lydeffektniveau L_WA | 90,4 dB |
| Usikkerhed K_WA | 3 dB |
Brug høreværn.
Støjpåvirkning kan føre til høretab. Svingningsværdier i alt (vektorsum for tre retninger) beregnet iht. EN 62841.
Den angivne støjemissionsværdi er blevet målt iht. en standardiseret prøvningsmetode og kan bruges til at sammenligne et el-værktøj med et andet.
Den angivne støjemissionsværdi kan også bruges til at foretage en indledende vurdering af belastningen.
ADVARSEL
Støjemissionsværdierne kan afvige fra den angivne værdi, når elværktøjet rent faktisk bruges, afhængigt af hvordan det bruges, og af, hvilken type emne der bearbejdes.
For at beskytte operatøren er det nødvendigt at træffe sikkerhedsforanstaltninger, som beror på en vurdering af vibrationsbelastningen under de faktiske anvendelsesforhold (i denne forbindelse skal der tages højde for alle dele af driftscyklussen f.eks. perioder, hvor elværktøjet er slukket, og perioder, hvor det godt nok er tændt, men hvor det kører uden belastning).
8. Opbygning og betjening
⚠️ Pas på!
Sørg for, at produktet er monteret fuldstændigt før ibrugtagning!
- Åbn emballagen, og tag forsigtigt maskinen ud.
- Fjern emballeringsmaterialet samt emballage-/transportsikringer (hvis sådanne findes).
- Kontrollér, om leveringsomfanget er fuldstændigt.
- Kontrollér maskinen og tilbehørsdelene for transportskader.
- Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.
⚠ PAS PÂ!
Maskinen og emballeringsmaterialet er ikke legetøj! Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!
Maskinen skal opstilles, så den står stabilt; dvs. at den skal skrues fast til en arbejdsbænk, eller et fast understativ. Der findes fastgørelseshuller i maskinfoden til dette formål.
- Savbordet skal være monteret korrekt.
- Før maskinen tages i brug, skal alle skærme og sikkerhedsanordninger være monteret korrekt.
- Savbåndet skal kunne køre frit.
- Ved forarbejdet træ skal man være opmærksom på fremmedlegemer som f.eks. søm eller skruer mv.
- Sørg for, at savbåndet er monteret korrekt, og at bevægelige dele går ubesværet, inden du aktiverer Tænd/Sluk-kontakten.
- Kontrollér inden tilslutningen af maskinen, at dataene på typeskiltet stemmer overens med netdataene.
Monteringsværktøj
• 1 gaffelnøgle SW 10/13
8.1 Montering af understativ (fig. B + C + D)
Monteringsdele:
• 4 stelfødder (a)
• Stelstivere forneden: 2 x lang (b) + 2 x kort (c)
• Stelstivere foroven: 2 x lang (d) + 2 x kort (e)
• 4 Gummifødder (f), 4 skiver M8, 4 møtrikker M8
- Monteringsdele (24 bræddebolte M8x16, 4 sekskantskruer M8x45, 32 skiver M8, 28 møtrikker M8, 4 låseringe M8)
- 2 hjul med hjulholder (g) (2 bræddebolte M8x20, 2 skiver 8 mm, 2 stopmøtrikker M8).
- Spænd alle skruer let til med hånden under monteringen.
- Skru 4 gummifødder på stelfødderne.
- Monter en stelstiver forneden (b + c) med 2 bræddebolte M8x16, 2 skiver og 2 møtrikker på hver af stelfødderne (a).
- Monter derefter stelstiverne foroven (d + e) med hver 4 bræddebolte M8x16, 4 skiver og 4 møtrikker på stelfødderne (a), som vist i fig. C.
- Monter begge hjulene med hjulholder (g) med 2 bræddebolte M8x20, 2 skiver 8, 2 stopmøtrikker M8 (fig. C + D).
- Læg et stykke karton bag maskinen, og kip den derefter forsigtigt tilbage, til den hviler på huset.
- Indfør det formonterede stel (fig. C) under båndsavens bundplade, skru det fast med hånden med 4 sekskantskruer M8x45, 8 skiver og 4 låseringe samt 4 møtrikker.
- Stil maskinen med understativet på en plan overflade, og spænd alle skruerne fast.
8.2 Montering af bordpladen, (fig. E - J)
- Læg bordindlægget (h) i den hertil indrettede udsparing i savbordet (7) (fig. E). (Til udskiftning afmonterer man savbordet i omvendt rækkefølge.)
- Før båndsavklingen gennem slidsen i savbordet. Anbring arbejdsbordet på bordophænget således, at fastlåsningsskruen (i) kan indsættes i holderen (j) (fig. F + G).
- Skru arbejdsbordet fast med vingemøtrikken (k) (fig. E + H).
- Kontrollér, at savbåndet løber frit og ikke rører ved bordet.
- Monter skruen M6x40 med to spændeskiver og skruen på bordet. (fig. I)
- Juster bordet retvinklet i forhold til savbåndet ved hjælp af stilleskruen (I).
- Benyt beskyttelsesbriller -
-
Stilleskruen (l) kontres, og vingemøtrikken (k) spændes til.
-
Stil skalaviseren (m) på 0.
- Juster vinkelskalaen (n): Ved at løsne skruerne (o) og forskyde vinkelskalaen (n) til skalaviseren (m) peger på 0. Spænd atter skruerne.
8.3 Montering af sideland (fig. K + L + M + N + O)
Skub sidelandet (6) ind på bordet, der er monteret ved maskinen. Sørg for, at spændegrebet (8) er åbnet (fig. L + M).
Skub sidelandet helt ind til bordet (fig. N) for at fastlåse begge skruerne (p) i begge sider. (fig. O) Husk at monte-re skruerne (p) i begge sider. De to skruer fungerer som udtræksbegrænsning for sidelandet.
8.4 Montering af parallelanslag (fig. P)
- Monter parallelanslaget (5) ved at lægge det tilbage og fastlåse spændegrebet (q) nedad.
- Ved afmontering trækker man spændegrebet (q) op og fjerner parallelanslaget (5).
- Parallelanslagets klemmekraft kan indstilles på den bageste fingermøtrik (r).
8.5 Indstilling af snitbredde (fig. P + Q)
- Ved længdeskæring af træemner skal parallelanslaget (5) anvendes.
- Sæt parallelanslaget (5) på styreskinnen (v) til højre eller venstre for savklingen.
- På styreskinnen til parallelanslaget (5) er der 2 skalaer (s/t), som viser afstanden mellem anslagsskinne og savklinge.
- Indstil parallelanslaget (5) til det ønskede mål vha. skueglasset (u), og fastlås det med spændegrebet (q) for parallelanslaget (fig. P)
8.6 Brug af sideland (fig. R - T)
- Ved særligt brede emner bør man altid benytte sidelandet (6).
- Løsn spændegrebet (8), og træk sidelandet så langt ud, at det emne, der skal saves, kan hvile derpå uden at kippe. (fig. T)
PAS PÅ! Træk netstikket ud!
- Fjern parallelanslaget og sidelandet i omvendt rækkefølge (fig. K-P).
- Åbn savbåndsværnet foroven og forneden.
- Løsn savbåndet med spændeskruen (11) (fig. U), tag båndet af.
- Et nyt savbånd monteres.
Sidekorrektion (fig. U)
- Savbåndet skal løbe ca. midt på bändhjulene.
- Drej det øverste båndhjul med hånden i skæreretningen, og foretag samtidigt sidekorrektionen med håndtaget (w).
PAS PÅ! Efter gentagen drejning skal savbåndet løbe ca. midt på bändhjulet. Visuel kontrol!
- Drej bändhjulet med hånden i skæreretningen, og foretag samtidigt den endelige spænding med spændeskruen (11). Spændingen afhænger af savbåndets bredde. Brede savbånd skal spændes hårdere end smalle.
- Husk at spænde kontramøtrikken (x) efter indstillingen. Luk beskyttelsesdækslet.
- PAS PÅ! For stor spænding fører til for tidlig brud!
• Monter sidelandet i omvendt retning. (fig. K - O) - Slæk altid savbåndet, når arbejdet er færdigt! Dette gøres ved at løsne spændeskruen (11).
8.8 Hastighedsindstilling (fig. V + W + X)
Træk netstikket ud!
- Åbn nederste beskyttelseshætte.
- Løsn remmen med spændeskruen (12).
- Sæt remmen i den ønskede stilling (S1 eller S2).
- Spænd atter remmen med spændeskruen (12).
- Luk nederste beskyttelseshætte.
Hastighedsområde:
• Hastighed trin 1 360 m/min.
- Til bearbejdning af hårdt træ, hårdttræ-lignende materialer og til fine snit.
• Hastighed trin 2 720 m/min.
- Til bearbejdning af blødt træ og til mindre fine snit.
8.9 Savbändstyreskinne (fig. Y)
Ved at løsne låseknappen (13) kan man justere savbändstyreskinnen.
Den øverste savbändstyreskinne kan indstilles til 0 - 175 mm emnehøide.
En mindst mulig afstand til emnet sikrer optimal bändstyring og sikkert arbejde!
Modtrykslejer (fig. Z + AA)
Modtrykslejerne (y) absorberer emnets fremføringstryk. Indstil det øvre og nedre modtryksleje, så det lige netop berører savbåndsryggen. Spænd skruerne (aa) fast. Afstanden skal være ca. 0,5 mm.
Føringsruller foroven. (fig. Z)
Indstil de øverste styreruller (z) i forhold til den aktuelle savbåndsbredde. Styrerullernes forkanter må rage ud til savbåndets højeste tandbund. Når styrerullerne lige netop rører ved savbåndet, spænder man skruerne (aa) fast.
Styrefingre forneden (fig. AA)
Indstil de nederste styrefingre (ab) i forhold til den aktuelle savbåndsbredde. Styrefingrenes forkanter må rage ud til savbåndets højeste tandbund. Når styrefingrene lige netop rører ved savbåndet, spænder man skruerne (ac) fast.
Savbåndet må ikke klemme!
Opbevaring af skubbestang (fig. AB)
Sørg altid for, at skubbestangen (ae) hænger i den hertil indrettede anordning (ad) på øverste venstre side af båndsaven, så den altid er inden for rækkevidde.
8.10 Tværsnitslære (14) (ekstraudstyr) (fig. AC)
- Skub tværanslaget (aj) ind i en not (af) i savbordet.
• Løsn håndgrebsskruen (ag). - Drej tværanslaget (aj), indtil det ønskede vinkelmål er indstillet. Pilen på tværanslaget viser den indstillede vinkel.
- Spænd håndgrebsskruen (ag) fast igen.
- Anslagsskinnen (ai) kan forskydes på tværanslaget (aj). Løsn da fingerskruen (ah), og skub anslagsskinnen (ai) ind i den ønskede position. Spænd fingerskruen (ah) igen.
- PAS PÅ! Skub ikke anslagsskinnen (ai) for langt ind mod savklingen.
8.11 Tænding/slukning (fig. A)
- Saven tændes ved at trykke på den grønne knap "I" (10). Vent, indtil savklingen har nået det maksimale omdrejningstal, før savning påbegyndes.
- Tryk på den røde knap "0" (10) for at slukke saven igen.
PAS PÅ!
Alle beskyttelsesanordninger og afdækninger skal være monteret, når der arbejdes på maskinen. Det øverste og nederste båndhjul er beklædt med en fast påskruet beskyttelse og et bevægeligt huslåg. Maskinen stopper, hvis husdækslet åbnes. Maskinen kan kun tændes med lukket dæksel.
9. Transport
Forsigtig: Vær opmærksom på maskinens vægt under transport, og få som minimum en anden person til at hjælpe!
Brug af køreanordning. Stil dig ved siden af hjulene. Træk den øverste del af maskinen ind mod dig, så den står på begge hjul og kan flyttes. Hold maskinen fast i stellet (9).
PAS PÅ! Vær opmærksom på maskinens kraftige tyngdepunkt.
PAS PÅ! Brug aldrig separerende beskyttelses- anordninger til løft eller transport.
10. Arbejdsinstrukser
Følgende anbefalinger er eksempler på, hvordan båndsave kan bruges på en sikker måde.
De følgende, sikre arbejdsmåder skal betragtes som et bidrag til en sikker brug af produktet, dog kan de ikke anvendes helt, fuldstændigt eller omfattende til ethvert arbejde. De kan ikke behandle alle mulige, farlige tilstande og skal fortolkes med omhu.
- Når der arbejdes i lukkede rum, skal maskinerne tilsluttes til et udsugningsanlæg.
- Når maskinen er ude af drift f.eks. når arbejdet er færdigt, skal savbåndet slækkes. En passende henvisning om, hvordan savbåndet spændes, anbringes på maskinen, så den næste bruger ved besked.
- Læg ikke benyttede savbånd sammen og opbevar dem sikkert et tørt sted. Kontrollér for fejl (tænder, revner) før brug. Brug ikke fejlbehæftede savbånd!
- Brug egnede handsker, før der håndteres med savbånd.
- Før arbejdet startes, skal alle beskyttelses- og sikkerhedsanordninger være monteret sikkert på ma- skinen.
- Rengør aldrig savbåndet eller savbåndstyreskinnen med en håndholdt børste eller skraber, mens savbåndet kører. Harpikstilstoppede savbånd forringer arbejdssikkerheden og skal rengøres med regelmæssige mellemrum.
- Brug beskyttelsesbriller og høreværn under arbejdet. Langt hår skal bæres under et hårnet. Løse ærmer skal rulles op over albuen.
- Under arbejdet skal savbåndstyreskinnen altid anbringes så tæt som mulig op ad emnet.
- Sørg for, at der er tilstrækkeligt lys i maskinens arbejds- og omgivelsesområde.
- Brug altid længdeanslaget til lige snit for at forhindre, at emnet kipper eller rutsjer væk.
- Brug stødpinden til at bearbejde smalle emner med manuel fremføring.
-
Stil savbordet i den passende position til skråsnit og før emnet langs med længdeanslaget.
-
Til skæring af svalehaleformede tænder og tappe eller kiler skal savbordet drejes i plus- og minusposition. Kontrollér, at emnestyreskinnen er sikker.
- Skub emnet ensartet frem med begge hænder og lukkede fingre, hvis snittene er bueformede og ure-gelmæssige. Hold emnet fast med hænderne i det sikre område.
- Brug en hjælpeskabelon til gentaget udførelse af bueformede, uregelmæssige snit.
- Saves der i rundtømmer, skal emnet sikres mod at vride sig.
- Brug specialtilbehøret tværskærelære for arbejde sikkert i forbindelse med tværsnit.
10.1 Udførelse af længdesnit (fig. AD)
Herved saves et emne igennem i længderetningen.
- Indstil parallelanslaget (5) på savbåndets højre eller venstre side i overensstemmelse med den ønskede bredde.
- Sænk savbåndstyreskinnen (4) ned på emnet. (se 8.9)
- Tænd for saven.
- Pres emnets ene kant ind mod parallelanslaget (5) med højre hånd, mens den flade side ligger an mod savbordet (7).
- Skub emnet ind i savbåndet med jævn fremføring langs med parallelanslaget (5).
- Vigtigt: Lange emner skal sikres mod nedvipning i slutningen af saveprocessen (f.eks. med afrulningsstander).
- PAS PÅ! Ved bearbejdning af smalle emner er brug af stødpind påbudt.
- Skubbestangen (ae) skal altid opbevares let tilgængeligt på den dertil indrettede krog (ad) på siden af saven. (fig. AB)
10.2 Udførelse af skråsnit (fig. J + fig. AE)
- Til udførelse af skråsnit parallelt med savbåndet kan savbordet (7) hældes fremad fra 0° - 45°.
• Løsn fastspændingshändtaget (k). - Hæld savbordet (7) fremad, indtil det ønskede vinkelmål er indstillet på gradskalaen (o).
- Spænd atter fastspændingshåndtaget (k) fast.
- PAS PÅ! Når savbordet (7) er hældet, skal parallelanslaget (5) anbringes på den side, der vender nedad, til højre for savbåndet set i arbejdsretningen (for så vidt emnets bredde tillader dette) for at sikre emnet mod at glide ned.
- Udfør snittet som beskrevet i 10.1.
10.3 Frihåndsskæring (fig. AF)
En af de vigtigste egenskaber ved en båndsav er muligheden for på enkel vis at kunne save kurver og radier.
- Sænk savbändstyreskinnen (4) ned på emnet. (se 8.9)
- Tænd for saven.
- Pres emnet fast mod savbordet (7), og skub det langsomt ind i savbåndet.
- Ved frihåndsskæring skal der arbejdes med en langsommere fremføringshastighed, så savbåndet kan følge den ønskede linje.
- I mange tilfælde vil det være hensigtsmæssigt at udføre en grov udsavning af kurver og hjørner ca. 6 mm væk fra linjen.
- Hvis du skal save kurver, som er for snævre til det anvendte savbånd, skal du save hjælpesnit op til kurvens forside, således at disse går væk som af-fald, når den endelige radius saves ud.
10.4 Udførelse af snit med tværsnitslære (fig. AG + fig. AC) (ekstraudstyr)
- Indstil tværsnitslæren (14) til den ønskede vinkel (se 8.10).
- Udfør snittet som beskrevet i 10.1.
⚠ Advarsel! Træk lysnetstikket ud, før der foretages indstillings-, vedligeholdelses- eller reparationsarbejde!
Fra tid til anden skal man tørre spåner og støv af maskinen. For at forlænge værktøjets levetid bør man smøre de roterende dele en gang om måneden. Undlad at smøre motoren.
Undgå brug af ætsende midler til rengøring af kunststoffet.
Rengøring
Hold beskyttelsesanordninger, luftslidser og motorhus fri for støv og snavs. Tør maskinen af med en ren klud, eller blæs den over med trykluft ved lavt tryk.
Det anbefales, at maskinen altid rengøres umiddelbart efter brug.
Rengør maskinen med en fugtig klud og en smule smøresæbe med jævne mellemrum. Brug ikke rengøringseller opløsningsmidler; disse kan angribe maskinens plastdele. Sørg for, at vand ikke kan trænge ind i maskinen. Indtrængning af vand i en elektrisk enhed øger risikoen for at få elektrisk stød.
Vedligeholdelse
I produktets indre findes der ingen yderligere dele, der skal vedligeholdes.
Serviceinformation
Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer.
Sliddele*: Kulbørster, savklinge, bordindlæg, kilerem
Reservedele og tilbehør fås hos vores service-center. Dette gøres ved at scanne QR-koden på forsiden.
12. Opbevaring
Enheden og dennes tilbehør skal opbevares mørkt, tørt og frostsikkert og utilgængeligt for børn.
Den optimale opbevaringstemperatur er mellem 5 og 30°C.
Opbevar elværktøjet i den originale emballage.
Tildæk elværktøjet for at beskytte det mod støv eller fugt.
Opbevar brugsanvisningen sammen med elværktøjet.
13. Elektrisk tilslutning
Den installerede elektromotor er tilsluttet, så den er driftsklar. Tilslutningen opfylder de relevante VDE- og DIN-bestemmelser. Nettilslutningen hos kunden samt den anvendte forlængerledning skal opfylde disse forskrifter.
Vigtige anvisninger
Hvis motoren overbelastes, slår den automatisk fra. Efter en afkølingsfase (varierer tidsmæssigt) kan motoren startes igen.
Årsagerne hertil kan være:
- Tryksteder, när tilslutningsledninger trækkes gen- nem vinduer eller døråbninger.
- Knæksteder, när tilslutningsledning fastgøres eller trækkes forkert.
- Skæresteder, når tilslutningsledningen køres over.
- Isolationsskader, når stikket trækkes ud af stikkontakten på væggen.
- Revner pga. ældning af isoleringen.
Sådanne beskadigede elektriske tilslutningsledninger må ikke anvendes og er livsfarlige pga. isoleringsskaderne.
Elektriske tilslutningsledninger skal kontrolleres for skader med jævne mellemrum. Sørg for, at tilslutningsledningen ikke hænger i strømnettet, når den kontrolleres.
Elektriske tilslutningsledninger skal opfylde de relevante VDE- og DIN-bestemmelser. Der må kun anvendes tilslutningsledninger med mærkningen H05VV-F.
Påtryk af typebetegnelsen på tilslutningskablet er et krav.
Vekselstrømsmotor
- Netspændingen skal være 220-240 V\~.
- Forlængerledninger op til en længde på 25 m skal have et tværsnit på 1,5 kvadratmillimeter.
Tilslutning og reparation af elektrisk udstyr må kun forestås af autoriserede elektrikere.
Ved forespørgsler bedes følgende data opgivet:
Hvis det bliver nødvendigt at udskifte nettilslutningsledningen, skal dette udføres af producenten eller dennes repræsentant for at undgå, at sikkerheden bringes i fare.
Oplysninger om emballage
Emballeringsmaterialerne er gen- anvendelige. Emballage skal bort- skaffes jf. gældende miljøregler.
Oplysninger om loven om brugt elektrisk og elektronisk udstyr (ElektroG)
Brugt elektrisk og elektronisk udstyr (elskrot) hører ikke til husholdningsaffaldet, men skal indsamles og/eller bortskaffes separat!
- Brugte (genopladelige) batterier, der ikke er permanent installeret i en brugt maskine, skal udtages i intakt tilstand inden aflevering! Sådanne batterier skal bortskaffes i henhold til batteriloven.
-
Ejere og/eller brugere af elektriske og elektroniske maskiner er juridisk forpligtet til at returnere sådanne efter brug.
-
Slutbrugeren er eneansvarlig for at slette sine personlige oplysninger på den brugte maskine, der skal bortskaffes!
- Symbolet med den overstregede skraldespand betyder, at brugte elektriske og elektroniske apparaten (elskrot) ikke må bortskaffes sammen med husholdningsaffald.
- Brugte elektriske og elektroniske apparater (elskrot) kan afleveres gratis på følgende steder:
- Offentlige bortskaffelses- og/eller indsamlingssteder (f.eks. kommunale genbrugsstationer).
- Salgssteder for elektroniske apparater (fysiske butikker og online), forudsat at forhandleren er forpligtet til at tage sådanne apparater retur - eller tilbyder dette frivilligt.
- Du kan gratis aflevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kantlængde på 25 centimeter, hos producenten uden først at skulle købe et nyt apparat hos samme, eller du kan aflevere sådanne apparater på et andet autoriseret indsamlingssted i dit nærområde.
- Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter anmodning fra slutbrugeren. For at gøre dette skal du kontakte producentens kundeservice.
- Disse erklæringer gælder kun for apparater, der installeres og sælges i landene i EU, og som er underlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af brugte elektriske og elektroniske apparater (elskrot).
15. Afhjælpning af fejl
| Fejl Mulig årsag Afhjælpning | ||
| Motor fungerer ikke | Motor, kabler eller stik defekte, sikringer sprunget | Få maskinen kontrolleret af en fagmand. Du må aldrig selv reparere motoren. Fare! Kontrollér sikringer, udskift dem ved behov |
| Husdæksel åbent (endestopkontakt) | Luk husdækslet præcist | |
| Motoren starter langsomt og når ikke op på driftshastighed | Spænding for lav, viklinger beskadiget, kondensator brændt sammen | Få spændingen kontrolleret af elværket.Få motoren kontrolleret af en fagmand. Få kondensatoren udskiftet af en fagmand |
| Motor støjer for meget | Viklinger beskadiget, motor defekt | Få motoren kontrolleret af en fagmand |
| Motor når ikke op på fuld hastighed | Strømkredse i lysnetanlægget overbelastet (lamper, andre motorer osv.) | Undlad at tilslutte andre enheder eller motorer til samme strømkreds |
| Motor bliver let overophedet | Overbelastning af motoren, utilstrækkelig køling af motoren | Undgå, at motoren overbelastes under snittet, fjern støv fra motoren, så der sikres optimal køling af motoren |
| Savesnit er ru eller bølget | Savklinge uskarp, tandform ikke egnet til materialetykkelsen | Opslib savklingen, eller benyt egnet savklinge |
| Emne rives op eller splintrer | Snittryk for højt, eller savklinge ikke egnet til formålet | Benyt egnet savklinge |
| Savbånd forløber ikke rigtigt | Styreskinne indstillet dårligt Indstil | savbåndstyreskinne iht. brugsanvisning |
| Forkert savbånd Vælg savbånd iht. | brugsanvisning | |
| Brandpletter på træet under arbejdet | Savbånd uskarpt Udskift savbånd | |
| Forkert savbånd Vælg savbånd iht. | brugsanvisning | |
| Savbånd sidder i klemme under arbejdet | Savbånd uskarpt Udskift savbånd | |
| Savbånd harpikstilstoppet Rengør | savbånd | |
| Styreskinne indstillet dårligt Indstil | savbåndstyreskinne iht. brugsanvisning | |
Før idriftsetting må produktet monteres komplett!
Maskinen må stilles opp stabilt, dvs. den må skrus fast på en arbeidsbenk eller et fast understell. Det er monteringshull i maskinfoten til dette formålet.
- Sagbordet må være riktig montert.
- Før idriftsettelse må alle deksler og sikkerhetsinnretninger være forskriftsmessig montert.
- Sagbladet må kunne gå fritt.
- På trevirke som allerede har blitt behandlet, må du være oppmerksom på fremmedlegemer, som f.eks. spiker eller skruer osv.
- Før du slår maskinen på/av, må du sørge for at sagbladet er riktig montert og at bevegelige deler går lett.
- Før maskinen kobles til må du forsikre deg om at dataene på typeskiltet stemmer overens med dataene til strømnettet.
Monteringsverktøy
• 1 gaffelnøkkel NB 10/13
8.1 Montere understell (fig. B + C + D)
Monteringsdeler:
Sagbåndet må ikke klemme fast!
Reservedeler og tilbehør får du i vårt servicesenter. Hertil må du skanne QR-koden på tittelsiden.
12. Lagring
Kontroller den elektriske tilkoblingsledningen regelmessig for skader. Pass på at tilkoblingsledningen ikke er koblet til strømnettet ved kontroll.
Strømledninger skal være i samsvar med relevante VDE- og DIN-bestemmelser. Bruk kun tilkoblingsledninger med merkingen H05VV-F.
Et påtrykk av typebetegnelsen på tilkoblingskabelen er en forskrift.
Vekselstrømmotor
- Nettspenningen skal være 220 - 240 V\~.
- Skjøteledninger med opp til 25 m lengde må ha et tverrsnitt på 1,5 kvadratmillimeter.
Åbenlyse fejl og mangler skal anmeldes senest 8 dage efter modtagelsen afvaren; ellers mister køberen alle garantikrav i forbindelse med sådanne fejl og mangler. Vi yder garanti på vores maskiner, hvis disse håndteres korrekt, i hele den lovpligtige garantiperiode fra leveringsdatoen at regne i det omfang, at vi gratis udskifter enhver maskindel, der beviseligt er ubrugelig som følge af materiale- eller produktionsfejl. For dele, som vi ikke selv fremstiller, yder vi kun garanti i det omfang, at vi kan rejse garantikrav over for underleverandørerne. Køberen oppebærer omkostningerne i forbindelse med montering af nye dele. Omstillings- og reduktionskrav samt andre erstatningskrav er udelukket.
