Tip produs	Ferăstrău cu bandă
Marcă	Scheppach
Model	HBS400
Categorie	Ferăstrău
Putere (S1)	750 W
Tensiune / Frecvență	220-240 V~, 50 Hz
Viteză de tăiere (2 trepte)	360 m/min (treapta 1), 720 m/min (treapta 2)
Lungimea benzii	2240 mm
Lățimea benzii	6-15 mm
Înălțimea maximă de tăiere	170 mm
Gură (lățime de tăiere)	305 mm
Dimensiuni masă	500 x 400 mm
Înclinare masă	0° până la 45°
Greutate netă	59 kg
Nivel de presiune sonoră LpA	77,4 dB (incertitudine 3 dB)
Nivel de putere sonoră LWA	90,4 dB (incertitudine 3 dB)
Funcții principale	Tăieri longitudinale, transversale, oblice, la mână liberă; ghidaj paralel și transversal; masă înclinabilă
Siguranță	Dispozitiv de protecție a benzii, întrerupător de siguranță anti-repornire, capace de protecție, oprire de urgență
Întreținere și curățare	Curățare umedă fără solvenți, ungere lunară a pieselor rotative, înlocuire piese de uzură
Piese de schimb și reparabilitate	Piese de uzură: perii de carbon, lame de ferăstrău, inserții masă, curele trapezoidale. Reparare de către un specialist autorizat.

Întrebări frecvente - HBS400 SCHEPPACH

Cum se schimbă banda ferăstrăului?

Deconectați ștecherul. Deschideți protecțiile lamei sus și jos. Relaxați banda cu șurubul de strângere (11). Scoateți banda veche, plasați-o pe cea nouă. Reglați centrarea laterală cu mânerul (w), apoi tensionați cu șurubul de strângere. Închideți protecțiile.

Cum se reglează tensiunea benzii ferăstrăului?

Tensiunea se reglează cu șurubul de strângere (11). Rotiți-l pentru a tensiona banda. Tensiunea depinde de lățime: benzile late necesită mai multă tensiune. O tensiune excesivă duce la rupere prematură. După utilizare, relaxați întotdeauna banda.

Cum se schimbă viteza de tăiere?

Deconectați ștecherul. Deschideți capacul de protecție inferior. Relaxați cureaua cu șurubul de strângere (12). Plasați cureaua în poziția dorită (S1 pentru 360 m/min, S2 pentru 720 m/min). Re-tensionați cureaua și închideți capacul.

Ce trebuie făcut dacă motorul nu pornește?

Verificați că capacul carterului este bine închis (limitator de cursă). Verificați siguranțele. Dacă problema persistă, solicitați unui specialist să verifice motorul, cablul sau conectorul. Nu reparați niciodată motorul singur.

Cum se curăță ferăstrăul cu bandă?

Deconectați aparatul. Folosiți o cârpă umedă cu puțin săpun negru. Nu utilizați solvenți sau produse corozive. Aveți grijă ca apa să nu pătrundă în interior. Curățați regulat dispozitivele de protecție și orificiile de aerisire.

Ce echipament de protecție să purtați?

Purtați întotdeauna ochelari de protecție, protecție auditivă și, în caz de praf, mască respiratorie. Legați părul lung și purtați haine strâmte pe corp. Folosiți mănuși pentru manipularea benzii.

Cum se utilizează ghidajul paralel?

Montați ghidajul paralel (5) pe șina de ghidare. Reglați lățimea de tăiere dorită cu ajutorul scalei (u) și blocați pârghia de strângere (q). Pentru tăieri longitudinale, așezați piesa contra ghidajului și împingeți cu avans uniform.

Cum se transportă ferăstrăul cu bandă?

Folosiți roțile montate pe cadru. Poziționați-vă din partea roților, înclinați mașina trăgând spre dumneavoastră. Țineți-o de cadru. Atenție la centrul de greutate ridicat. Nu folosiți niciodată dispozitivele de protecție pentru ridicare.

Ce materiale se pot tăia?

Ferăstrăul este conceput pentru a tăia lemn și materiale apropiate de lemn (în sens longitudinal și transversal). Materialele rotunde necesită un dispozitiv de reținere. Nu utilizați pentru a tăia lemn de foc sau metale.

Unde se găsesc piesele de schimb?

Piesele de uzură (perii de carbon, lame, inserții masă, curele) sunt disponibile la serviciul post-vânzare Scheppach. Scanați codul QR de pe pagina de start sau contactați centrul de service. Utilizați numai piese originale.

MANUAL DE UTILIZARE HBS400 SCHEPPACH

Explicația simbolurilor de pe produs

Utilizarea simbolurilor din acest manual trebuie să vă atragă atenția asupra posibilelor riscuri. Simbolurile de securitate și declarațiile care le însoțesc trebuie înțelese exact. Avertizările în sine nu îndepărtează riscurile și nu pot înlocui măsurile corecte pentru prevenirea accidentelor.

	Avertizare! În caz de nerespectare există pericol de moarte, pericol de vătămare sau de deteriorare a uneltei!
	Înainte de punerea în funcțiune citiți și țineți cont de manualul de utilizare și de indicațiile de securitate!
	Purtați ochelari de protecție!
	Purtați căști antifonice!
	Dacă se produce praf, purtați mască de protecție a respirației!
	Atenție! Pericol de vătămare! Nu interveniți dacă pânza de ferăstrău este în funcțiune!
	Purtați mănuși de protecție.
	Atenție! Înainte de montare, curățare, modificare, întreținere, depozitare și transport, trebuie să opriți aparatul și să îl deconectați de la sursa de alimentare.
	Direcția pânzei de ferăstrău panglică
	Produsul este conform cu directivele europene aplicabile.
	Produsul este conform cu directivele sârbe în vigoare.

Cuprins: Pagină:

1. Introducere....313
2. Descrierea produsului (fig. A - AC).... 313
3. Pachetul de livrare 313
4. Utilizarea conformă cu destinația.... 313
5. Indicații generale de securitate 314
6. Riscuri reziduale 317
7. Date tehnice.... 317
8. Structura și operarea.... 318
9. Transportul....320
10. Indicații de lucru.... 320
11. Curățarea și întreținerea curentă 322
12. Depozitare....322
13. Branșamentul electric.... 322
14. Eliminarea ca deșeu și revalorificarea 323
15. Remedierea avariilor 324
16. Declarația de conformitate 359

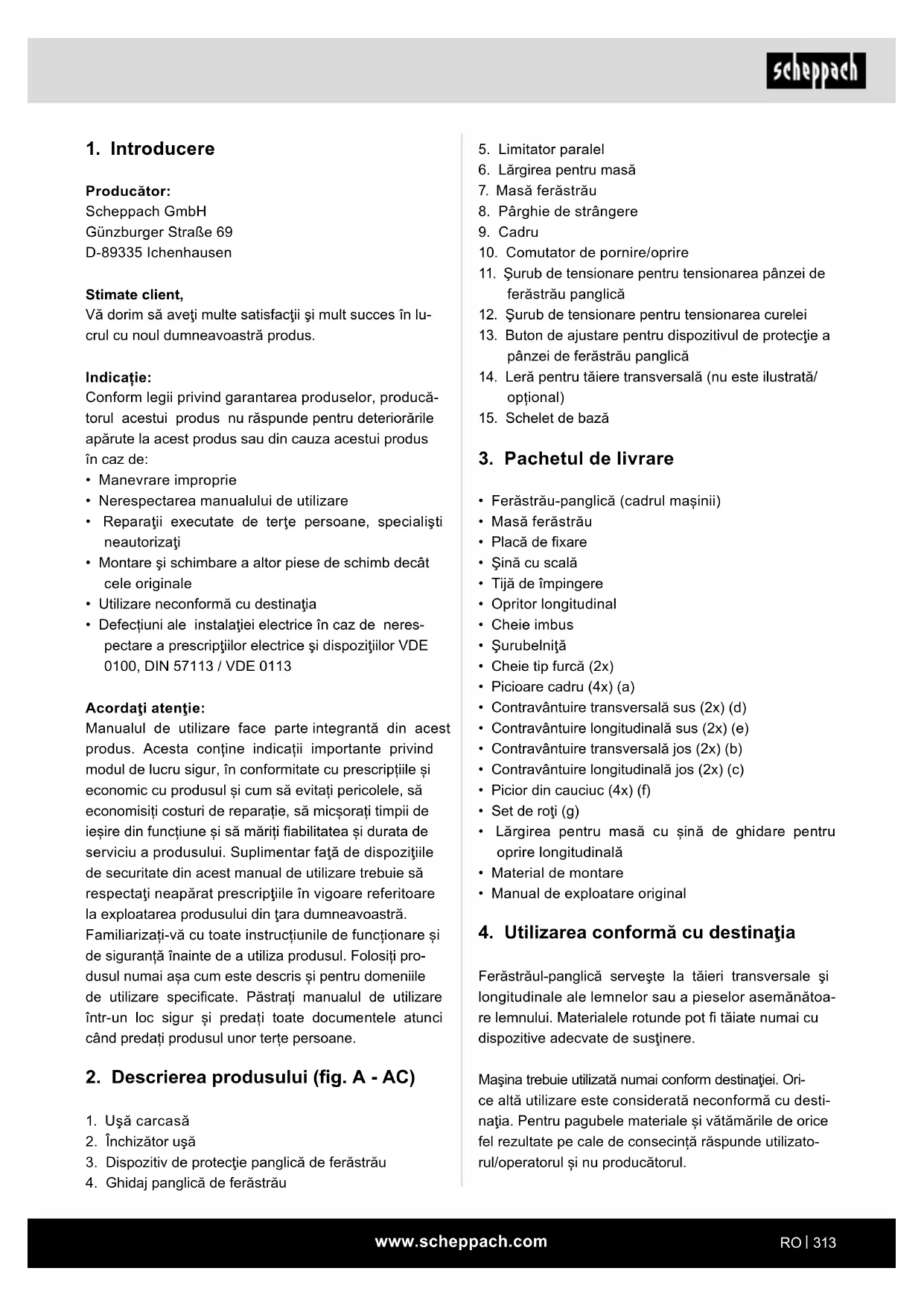

1. Introducere

Producător:

Scheppach GmbH

Vă dorim să aveți multe satisfacții și mult succes în lucrul cu noul dumneavoastră produs.

Indicație:

Conform legii privind garantarea produselor, producătorul acestui produs nu răspunde pentru deteriorările apărute la acest produs sau din cauza acestui produs în caz de:

• Manevrare improprie
• Nerespectarea manualului de utilizare
• Reparații executate de terțe persoane, specialiști neautorizați
• Montare și schimbare a altor piese de schimb decât cele originale
• Utilizare neconformă cu destinația
• Defecțiuni ale instalației electrice în caz de nerespectare a prescripțiilor electrice și dispozițiilor VDE 0100, DIN 57113 / VDE 0113

Acordați atenție:

Manualul de utilizare face parte integrantă din acest produs. Acesta conține indicații importante privind modul de lucru sigur, în conformitate cu prescripțiile și economic cu produsul și cum să evitați pericolele, să economisiți costuri de reparație, să micșorați timpii de ieșire din funcțiune și să măriți fiabilitatea și durata de serviciu a produsului. Suplimentar față de dispozițiile de securitate din acest manual de utilizare trebuie să respectați neapărat prescripțiile în vigoare referitoare la exploatarea produsului din țara dumneavoastră.

Familiarizați-vă cu toate instrucțiunile de funcționare și de siguranță înainte de a utiliza produsul. Folosiți produsul numai așa cum este descris și pentru domeniile de utilizare specificate. Păstrați manualul de utilizare într-un loc sigur și predați toate documentele atunci când predați produsul unor terțe persoane.

2. Descrierea produsului (fig. A - AC)

1. Ușă carcasă
2. Închizător ușă
3. Dispozitiv de protecție panglică de ferăstrău
4. Ghidaj panglică de ferăstrău
5. Limitator paralel
6. Lărgirea pentru masă
7. Masă ferăstrău
8. Pârghie de strângere
9. Cadru
10. Comutator de pornire/oprire
11. Șurub de tensionare pentru tensionarea pânzei de ferăstrău panglică
12. Șurub de tensionare pentru tensionarea curelei
13. Buton de ajustare pentru dispozitivul de protecție a pânzei de ferăstrău panglică
14. Leră pentru tăiere transversală (nu este ilustrată/ opțional)
15. Schelet de bază

3. Pachetul de livrare

• Ferăstrău-panglică (cadrul mașinii) - Masă ferăstrău - Placă de fixare - Șină cu scală • Tijă de împingere - Opritor longitudinal - Cheie imbus - Șurubelniță - Cheie tip furcă (2x) - Picioare cadru (4x) (a) • Contravântuire transversală sus (2x) (d) - Contravântuire longitudinală sus (2x) (e) - Contravântuire transversală jos (2x) (b) • Contravântuire longitudinală jos (2x) (c) • Picion din cauciuc (4x) (f) - Set de roți (g) - Lărgirea pentru masă cu șină de ghidare pentru oprire longitudinală - Material de montare - Manual de exploatare original

4. Utilizarea conformă cu destinația

Ferăstrăul-panglică servește la tăieri transversale și longitudinale ale lemnelor sau a pieselor asemănătoare lemnului. Materialele rotunde pot fi tăiate numai cu dispozitive adecvate de susținere.

Mașina trebuie utilizată numai conform destinației. Orice altă utilizare este considerată neconformă cu destinația. Pentru pagubele materiale și vătămările de orice fel rezultate pe cale de consecință răspunde utilizatorul/operatorul și nu producătorul.

Se vor utiliza numai panglici de ferăstrău adecvate pentru mașină. Din utilizarea conformă cu destinația face parte și respectarea indicațiilor de securitate, precum și a manualului de montaj și a indicațiilor de operare din manualul de utilizare.

Persoanele care operează și întrețin mașina trebuie să fie familiarizați cu aceasta și informați cu privire la pericolele posibile.

Modificările la mașină exclud complet orice răspundere a producătorului pentru prejudiciile rezultate din situațiile respective.

În pofida utilizării conforme cu destinația, nu pot fi excluși complet anumiți factori de risc neclasificați. Condiționat de construcția și de structura mașinii, pot apărea următoarele situații:

• Vătămarea auzului în caz de neutilizare a căștilor antiacustice necesare.
• Emisii de praf de lemn vătămătoare pentru sănătate în caz de utilizare în încăperi închise.
• Pericol de accidentare din cauza contactului cu mâna în zona de tăiere neacoperită a sculei.
• Pericol de vătămare la schimbarea sculei (pericol de tăiere).
• Pericol provocat de aruncarea pieselor sau a părților de piese.
• Strivirea degetelor. • Periclitare din cauza reculului.
• Bascularea piesei din cauza suprafeței de așezare a piesei insuficiente.
• Atingerea sculei așchietoare.
• Aruncarea bucăților de crengi și a părților de piese.

Vă rugăm să aveți în vedere că aparatele noastre nu au fost construite având ca destinație utilizarea profesională sau industrială. Nu preluăm garanția dacă aparatul este utilizat în regim profesional sau industrial, precum și la activități la fel de solicitante.

5. Indicații generale de securitate

Indicații de securitate generale pentru scule electrice

⚠ AVERTIZARE: Citiți toate indicațiile de securitate, instrucțiunile, ilustrațiile și datele tehnice cu care este prevăzută această sculă electrică.

Deficiențele la respectarea următoarelor instrucțiuni pot provoca electrocutarea, incendiul și/sau vătămări grele.

Păstrați toate indicațiile de securitate și instrucțiunile pentru utilizarea viitoare.

Noțiunea „sculă electrică“, utilizată în indicațiile de securitate, face referire la sculele electrice acționate prin rețea (cu cablu de rețea) sau la sculele electrice acționate prin acumulatori (fără cablu de rețea).

1. Securitatea postului de lucru

a) Mențineți locul de muncă curat și bine iluminat. Dezordinea și zonele de lucru neluminate pot cauza accidente.

b) Nu lucrați cu scula electrică în medii cu pericol de explozie în care se găsesc lichide, gaze sau pulberi inflamabile. Sculele electrice produc scântei care pot să aprindă pulberile sau vaporii.

c) Țineți la distanță copiii și alte persoane în timpul utilizării sculei electrice. În cazul devierii puteți pierde controlul asupra sculei electrice.

1. Securitatea electrică

a) Fișa de conectare a sculei electrice trebuie să se potrivească în priză. Fișa nu trebuie în niciun caz modificată. Nu utilizați nicio fișă adaptor împreună cu sculele electrice cu împământare de protecție. Fișele nemodificate și prizele potrivite diminuează riscul unui electroșoc.

b) Evitați contactul corporal cu suprafețele împământate cum ar fi țevile, sistemele de încălzire, plitele și frigiderele. Există un risc crescut de electrocutare dacă corpul vă este împământat.

c) Mențineți sculele electrice la distanță de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică crește riscul de electrocutare.

d) Nu folosiți în alte scopuri cablul de racordare pentru a purta, acroșa scula electrică sau pentru a scoate fișa din priză. Țineți cablul de racordare la depărtare de căldură, ulei, muchii ascuțite sau piese mobile. Cablurile de racordare deteriorate sau încâlcite cresc riscul de electrocutare.

e) Dacă lucrați cu o sculă electrică în aer liber, utilizați numai cabluri prelungitoare care sunt adecvate și pentru zona exterioară. Utilizarea unui cablu prelungitor adecvat pentru zona exterioară diminuează riscul de electrocutare.

f) Dacă utilizarea sculei electrice într-o zonă cu umiditate nu poate fi evitată, utilizați un comutator de protecție pentru curenți vagabonzi. Utilizarea unui comutator de protecție pentru curenți vagabonzi diminuează riscul de electrocutare.

1. Securitatea persoanelor

a) Fiți atenți la ceea ce faceți și lucrați rațional cu o sculă electrică. Nu utilizați scula electrică dacă sunteți obosit sau sub influența drogurilor, alcoolului sau medicamentelor. Un moment de neatenție la utilizarea sculei electrice poate provoca cele mai serioase vătămări.

b) Purtați întotdeauna echipament personal de protecție și ochelari de protecție. Purtarea echipamentului personal de protecție, precum masca împotriva prafului, încălțămintea de siguranță rezistentă la alunecare, casca de protecție sau căștile antifonice, în funcție de tipul și utilizarea sculei electrice, diminuează riscul de vătămări.

c) Evitați o punere în funcțiune involuntară. Asigurați-vă că scula electrică este oprită înainte de conectarea la alimentarea cu curent și/sau la acumulator, preluarea sau transportarea acesteia. Dacă la cărarea sculei electrice aveți degetul pe comutator sau dacă conectați scula electrică în poziția pornit la alimentarea electrică, acest lucru poate cauza accidente.

d) Înlăturați sculele electrice sau cheia pentru șuruburi înainte de a cupla scula electrică. O unealtă sau cheie care se află în partea rotativă a sculei electrice poate cauza vătămări.

e) Evitați o poziție anormală a corpului. Asigurați-vă o poziție stabilă și mențineți în permanență echilibrul. Astfel puteți controla mai bine scula electrică în situații neașteptate.

f) Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau bijuterii. Mențineți la distanță părul și îmbrăcămintea de piesele mobile. Îmbrăcămintea largă, bijuteriile sau părul lung pot fi prinse de piesele mobile.

g) Dacă pot fi montate dispozitive de aspirare și de captare a prafului, acestea se vor racorda și utiliza corect. Utilizarea unei aspirări a prafului poate diminua pericolele determinate de praf.

h) Nu vă bazați pe o falsă siguranță și nu încălcați regulamentele de siguranță pentru scule electrice, chiar dacă sunteți familiarizat cu scula electrică după multiple utilizări. Acționarea neglijentă poate conduce în interval de fracțiuni de secunde la vătămări grave.

1. Utilizarea și întreținerea sculelor electrice

a) Nu suprasolicitați scula electrică. Utilizați scula electrică adecvată pentru lucrul dumneavoastră. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.

b) Nu utilizați scule electrice cu comutator defect. O sculă electrică care nu mai poate fi pornită sau oprită este periculoasă și trebuie reparată.

c) Scoateți fișa din priză și/sau îndepărtați un acumulator detașabil înainte de a efectua setări ale aparatului, de a schimba piesele sculei de lucru sau de a depune scula electrică în afara zonei de lucru. Această măsură de precauție previne pornirea involuntară a sculei electrice.

d) Păstrați sculele electrice neutilizate în afara razei de acțiune a copiilor. Nu permiteți utilizarea sculei electrice de nicio persoană care nu este familiarizată cu acesta sau care nu a citit aceste instrucțiuni. Sculele electrice sunt periculoase dacă sunt utilizate de către persoane neexperimentate.

e) Întrețineți sculele electrice și unealta de lucru cu atenție. Controlați dacă componentele mobile funcționează ireproșabil și dacă nu prind, dacă piesele sunt rupte sau deteriorate, dacă funcționarea sculei electrice este afectată. Dispuneți repararea pieselor deteriorate înainte de utilizarea sculei electrice. Multe accidente sunt cauzate de sculele electrice prost întreținute.

f) Mențineți sculele de tăiere ascuțite și curate. Sculele de tăiere îngrijite cu atenție și având muchii de tăiere ascuțite se înțepenesc mai puțin și sunt ușor de dirijat.

g) Utilizați scula electrică, accesoriile, sculele de lucru etc. corespunzător acestor instrucțiuni. Totodată luați în considerare condițiile de lucru și activitatea de executat. Utilizarea de scule electrice pentru alte aplicații decât cele prevăzute poate să conducă la situații periculoase.

h) Păstrați mânerele și suprafețele mânerului uscate, curate, fără urme de ulei și unsoare. Mânerele și suprafețele mânerului alunecoase nu permit o operare sigură și controlul sculei electrice în situații neprevăzute.

1. Service

a) Dispuneți repararea sculei dumneavoastră electrice numai de către personal de specialitate calificat și numai cu piese de schimb originale. Astfel vă asigurați că este păstrată siguranța sculei electrice.

⚠ AVERTIZARE! Această sculă electrică generează pe parcursul funcționării un câmp electromagnetic. Acest câmp poate în anumite împrejurări să influențeze negativ implanturile medicale active sau pasive. Pentru a micșora pericolul unor vătămări grave sau mortale, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a folosi scula electrică.

Indicații de securitate suplimentare

• Purtați mănuși de protecție la toate lucrările de întreținere curentă la panglica ferăstrăului!
• Pentru tăierea lemnelor rotunde, trebuie folosit un dispozitiv care să protejeze piesa împotriva reculului.
• Pentru tăierea marginală a scândurilor, trebuie folosit un dispozitiv pentru a asigura piesa împotriva reculului.
• Pentru a respecta valorile emisiilor de praf pentru prelucrarea lemnului și pentru o funcționare sigură, trebuie racordat o instalație de extragere a prafului cu o viteză a aerului de cel puțin 20m/s.
• Transmiteți indicațiile de securitate tuturor persoanelor care lucrează la mașină.
• Nu utilizați ferăstrăul pentru tăierea lemnului de foc.
• Mașina este echipată cu un comutator de siguranță împotriva reconectării după căderea de tensiune.
• Înainte de punerea în funcțiune, verificați dacă tensiunea indicată pe plăcuța de fabricație a aparatului coincide cu tensiunea de rețea.
• Utilizați tamburul de cablu numai în stare derulată.
• Nu distrageți atenția persoanelor care lucrează la mașină.
• Acordați atenție sensului de rotație a motorului și panglicii de ferăstrău.
• Este interzisă demontarea sau scoaterea din funcțiune a dispozitivelor de siguranță de la mașină.
• Nu tăiați piese care sunt prea mici pentru a le putea ține sigur în mână.
• Nu înlăturați niciodată fragmentele libere, așchiile sau bucățile de lemn înțepenite dacă panglica de ferăstrău este în funcțiune.
• Prescripțiile în vigoare de prevenire a accidentelor și alte reguli tehnice de securitate generale consacrate trebuie să fie luate în considerare.
• Respectați carnetul de notițe de la asociația profesională (VBG 7).
• Atenție! Asigurați piesele lungi împotriva basculării la finalul procesului de tăiere (de ex. cadru de rulare etc.).
• Dispozitivul de protecție pentru pânza de ferăstrău panglică (3) trebuie să se afle în poziția inferioară, în apropierea mesei, în timpul transportului aparatului.
• Apărătorile de protecție nu trebuie utilizate pentru transport sau pentru funcționarea necorespunzătoare a mașinii.
• Panglicile de ferăstrău deformate sau deteriorate nu trebuie utilizate.
• Înlocuiți adaosul de masă uzat.
• Nu utilizați mașina niciodată când ușa de protecție a panglicii de ferăstrău sau dispozitivul de protecție separator este deschisă.
• Aveți în vedere ca selectarea panglicii de ferăstrău și viteza pentru materialul de tăiat să fie adecvată.
• Nu începeți curățarea panglicii de ferăstrău înainte ca aceasta să se oprească complet.
• Pentru tăieri drepte a pieselor mici împotriva limitatorului paralel se va utiliza o tijă de împingere.
• La lucrul cu panglicile de ferăstrău și materialele aspre purtați mănuși!
• Pe parcursul transportului, dispozitivul de protecție a pânzei de ferăstrău panglică trebuie să se afle în poziția inferioară și în apropierea mesei.
• La tăierea de îmbinare pe colț cu masa înclinată, limitatorul paralel trebuie să fie dispus pe partea inferioară a mesei.
• Nu utilizați niciodată dispozitivele de protecție separatoare pentru ridicare sau transport.
• Aveți în vedere să utilizați dispozitivele de protecție pentru panglicile ferăstrăului și să le instalați corect.
• Păstrați cu mâinile o distanță de siguranță față de panglica ferăstrăului. Folosiți o tijă de împingere mică pentru tăieturi înguste.
• Poziționați dispozitivele de protecție reglabile astfel încât să fie cât mai aproape posibil de piesă.
• Depozitați tija de împingere pe suportul de pe mașină prevăzut pentru acesta, astfel încât să puteți ajunge din poziția normală de lucru și să o aveți întotdeauna la îndemână.
• În poziția de lucru normală, operatorul se află înaintea mașinii.
• Nu utilizați lichide de răcire. Utilizarea apei sau a altor lichide de răcire poate duce la electrocutare.
• Nu operați cu unealta electrică când apărătoarea de acces la pânza de ferăstrău panglică este deschisă. Contactul cu piesele aflate în mișcare poate cauza vătămări corporale.

6. Riscuri reziduale

Scula electrică este construită după standarde tehnice de actualitate și reguli tehnice de securitate recunoscute. Cu toate acestea, în timpul lucrului pot apărea riscuri reziduale.

• Pericol de vătămare pentru degete și mâini prin panglica de ferăstrău în funcțiune în caz de ghidare improprie a piesei. Vătămări cauzate de aruncarea pieselor în caz de susținere sau ghidare improprie, precum lucrul fără opritor.
• Pericol pentru sănătate datorită rumegușului sau așchiilor de lemn. Purtați neapărat echipamentul personal de protecție, precum ochelari de protecție. Utilizați instalația de aspirare!
• Vătămări prin panglica de ferăstrău defectă. Verificați regulat integritatea panglicii de ferăstrău.
• Pericol de vătămare pentru degete și mâini la schimbarea panglicii de ferăstrău. Purtați mănuși de lucru adecvate.
• Pericol de vătămare la conectarea mașinii prin panglica de ferăstrău care pornește.
• Pericol provocat de curentul electric în caz de utilizare a unor conductori electrici de legătură neconformi cu prescripțiile.
• Pericol pentru sănătate datorită panglicii de ferăstrău în funcțiune în caz de păr lung și de îmbrăcăminte nestrânsă pe corp. Purtați echipamentul personal de protecție, precum plasă pentru păr și îmbrăcăminte de lucru strânsă pe corp.
• În plus, există riscuri reziduale care nu sunt evidente, chiar dacă se întreprind toate măsurile preventive.
• Riscurile reziduale pot fi minimizate dacă „indicațiile de securitate generale” și „utilizarea conformă cu destinația”, precum și instrucțiunile de operare sunt respectate în totalitate.

7. Date tehnice

Motorul de curent alternativ	220 - 240 V ~,50 Hz
Puterea	S1* 750 W
Turația de mers în gol	1400 min 1
Lungimea panglicii deferăstrău	2240 mm
Lățimea panglicii de ferăstrău	6-15 mm
Viteza pânzei de ferăstrăupanglică I	360 m/min

Viteza pânzei de ferăstrăupanglică II	720 m/min
Înălțimea de tăiere 0 - 170 mm
leșirea în consolă 305 mm
Mărimea mesei 500 x 400 mm
Masă înclinabilă 0° până la 45°
Mărime max. piesă	600 x 600 x 170mm

Masă 59 kg

Ne rezervăm dreptul asupra modificărilor tehnice!

*Regim de funcționare S1 (funcționare continuă)

Piesa trebuie să aibă o înălțime minimă de 3 mm și o lățime de 10 mm.

Valorile de zgomot și de vibrație au fost determinate corespunzător EN 62841.

Nivelul presiunii acustice LpA	77,4 dB
Incertitudinea KpA	3 dB
Nivelul puterii acustice LWA	90,4 dB
Incertitudinea KWA	3 dB

Purtați căști antifonice.

Influența zgomotului poate provoca pierderea auzului. Valorile totale pentru vibrații (sumă de vectori pe trei direcții) determinate corespunzător EN 62841.

Valoarea indicată a emisiilor de zgomot a fost măsurată conform unui procedeu normat și poate fi utilizată pentru compararea unei scule electrice cu alta. Valoarea indicată a emisiilor de zgomot poate fi utilizată și pentru o estimare provizorie a solicitării.

AVERTIZARE

Emisiile de zgomot pot diferi de valorile indicate în timpul utilizării efective a sculei electrice, în funcție de tipul și modul în care scula electrică este utilizată, în special, ce tip de piesă de lucru este prelucrată. Este necesară stabilirea măsurilor de securitate suplimentare pentru protecția operatorului, care se bazează pe o estimare a sarcinii produse prin vibrații pe parcursul folosirii efective (în acest caz se vor lua în considerare toate componentele ciclului de exploatare, spre exemplu timpii în care scula electrică este deconectată și cei în care este conectată, dar funcționează fără sarcină).

8. Structura și operarea

Atenție!

Este esențial să asamblați complet produsul înainte de punerea în funcțiune!

• Deschideți ambalajul și scoateți cu precauție aparatul.
• Înlăturați materialul de ambalat, precum și siguranțele de ambalare și de transport (dacă există).
• Verificați dacă pachetul de livrare este complet.
• Verificați dacă aparatul și accesoriile prezintă deteriorări de la transport.
• Dacă este posibil, păstrați ambalajul până la expirarea perioadei de garanție.

⚠️ ATENȚIE!

Aparatul și materialele de ambalat nu sunt jucării pentru copii! Copiii nu au voie să se joace cu sacii din plastic, foliile și piesele mici! Există pericol de înghițire și sufocare!

Instalați mașina într-o poziție stabilă, adică înșurubați-o ferm pe un banc de lucru sau pe un schelet de bază fix. În acest scop, în piciorul mașinii se află orificiile de fixare.

• Masa ferăstrăului trebuie să fie montată corect.
• Înainte de punerea în funcțiune trebuie montate toate capacele și dispozitivele de siguranță în conformitate cu prescripțiile.
• Panglica de ferăstrău trebuie să aibă libertate de mișcare deplină.
• În cazul lemnului prelucrat anterior, acordați atenție corpurilor străine, ca de ex. cuie sau șuruburi etc.
• Înainte de a acționa comutatorul de pornire/oprire, asigurați-vă că panglica de ferăstrău este montată corect și piesele mobile funcționează mecanic ușor.
• Asigurați-vă înainte de conectarea mașinii că datele înscrise pe plăcuța de fabricație coincid cu datele rețelei.

Unelte de montaj

• 1 cheie fixă de 10/13

8.1 Montarea cadrului inferior (fig. B + C + D)

Piese de montare:

• 4 picioare cadru (a) - Lonjeroane inferioare ale cadrului: 2 x lungi (b) + 2 x scurte (c) - Lonjeroane superioare ale cadrului: 2 x lungi (d) + 2 x scurte (e) • 4 picioare cadru (f), 4 șaibe M8, 4 piulițe M8

• Piese de fixare (24 șuruburi de fixare M8x16, 4 șuruburi cu cap hexagonal M8x45, 32 șaibe M8, 28 piulițe M8, 4 inele de siguranță M8)
• 2 roți cu locaș de roată (g) (2 șuruburi de fixare M8x20, 2 șaibe 8, 2 piulițe de oprire M8).
• În cadrul montării, strângeți toate șuruburile ușor cu mâna.
• Înșurubați 4 picioare de cauciuc pe picioarele cadrului.
• Montați un lonjeron inferior de cadru (b + c) cu 2 șuruburi de fixare M8x16, 2 șaibe și 2 piulițe la picioarele cadrului (a).
• Montați acum tijele cadrului în partea superioară (d + e) cu 4 șuruburi de fixare M8x16, 4 șaibe și 4 piulițe pe picioarele cadrului (a), așa cum este ilustrat în fig. C.
• Montați ambele roți cu locaș de roată (g) cu 2 șuruburi de fixare M8x20, 2 șaibe 8, 2 piulițe de oprire M8 (Fig. C + D).
• Așezați o cutie în spatele mașinii și apoi înclinați-o ușor înapoi până când mașina se sprijină pe carcasă.
• Introduceți cadrul preasamblat (fig. C) sub placa de bază a ferăstrăului-panglică, strângeți manual cu 4 șuruburi cu cap hexagonal M8x45, 8 șaibe și 4 inele de siguranță, precum și 4 piulițe.
• Așezați întotdeauna mașina cu cadrul inferior pe o suprafață fermă și plană și strângeți bine toate șuruburile.

8.2 Montajul plăcii de masă, (fig. E - J)

• Introduceți adaosul de masă (h) în locașul prevăzut de la masa ferăstrăului (7) (Fig. E). (Pentru a înlocui, demontați masa ferăstrăului în sens invers.)
• Ghidați pânza de ferăstrău panglică prin canelura de la masa ferăstrăului. Așezați masa de lucru pe suspensia mesei astfel încât șurubul de fixare (i) să poată fi introdus prin consola (j) (fig. F + G).
• Înșurubați masa de lucru în poziție cu piulița fluture (k) (Fig. E + H).
• Verificați dacă pânza de ferăstrău panglică rulează liber și nu atinge masa.
• Instalați șurubul M6x40 cu două șaibe și șurubul pe masă. (Fig. I)
• Ajustați masa în unghi drept față de pânza de ferăstrău panglică, prin intermediul șurubului de ajustare (I).
• Utilizarea colțarului opritor -
• Blocați șurubul de reglare (I) și strângeți piulița fluture (k).
• Setați indicatorul scalei (m) pe 0.
• Reglarea scalei unghiulare (n): Slăbiți șuruburile (o) și deplasați scala unghiulară (n) până când indicatorul scalei (m) indică 0. Strângeți din nou șuruburile.

8.3 Montarea sistemului de lărgire pentru masă (fig. K + L + M + N + O)

Scoateți cele două șuruburi și șaibe (p) din sistemul de lărgire pentru masă (6). (Fig. K)

Împingeți sistemul de lărgire pentru masă (6) pe masa montată la mașină. Asigurați-vă că maneta de tensionare (8) este deschisă (Fig. L + M).

Împingeți sistemul de lărgire pentru masă complet pe masă (Fig. N) pentru a fixa cele două șuruburi (p) pe ambele părți. (Fig. O) Aveți grijă să montați șuruburile (p) pe ambele părți. Ambele șuruburi servesc la limitarea extragerii sistemului de lărgire pentru masă.

8.4 Montarea limitatorului paralel (fig. P)

• Instalați limitatorul paralel (5) prin plasarea acestuia în spate și fixarea manetei de fixare (q) în jos.
• La demontare, trageți maneta de fixare (q) în sus și scoateți limitatorul paralel (5).
• Forța de strângere a limitatorului paralel poate fi reglată cu ajutorul piuliței zimțuite posterioare (r).

8.5 Reglarea lățimii de tăiere (fig. P + Q)

• La tăierea longitudinală a părților lemnului, trebuie folosit limitatorul paralel (5).
• Așezați limitatorul paralel (5) pe șina de ghidare (v) din dreapta sau stânga de la pânza ferăstrăului.
• Pe șina de ghidare pentru limitatorul paralel (5) se află 2 scale (s/t) care indică distanța dintre șina limitatoare și pânza de ferăstrău.
• Reglați limitatorul paralel (5) la cota dorită de pe vizor (u) și fixați-l cu maneta de fixare (q) pentru limitatorul paralel. (fig. P)

8.6 Utilizarea lărgirii pentru masă (fig. R - T)

• În cazul pieselor foarte late, se va utiliza întotdeauna lărgirea pentru masă (6).
• Eliberați maneta de fixare (8) și trageți afară lărgirea pentru masă, astfel încât piesa de prelucrat care urmează să fie tăiată să se sprijine pe ea fără înclinare. (Fig. T)

8.7 Schimbarea pânzei de ferăstrău panglică (fig. U + V)

Atenție: Scoateți fișa de rețea!

• Scoateți limitatorul paralel și lărgirea pentru masă în sens invers (Fig. K-P).
• Deschideți protecția pânzei de ferăstrău panglică de sus și de jos.
• Eliberați tensiunea de pe pânza de ferăstrău panglică cu șurubul de tensionare (11) (Fig. U), scoateți cureaua.
• Așezați noua pânză de ferăstrău panglică.

Corecție laterală (Fig. U)

• Pânza de ferăstrău panglică trebuie să ruleze central pe rolele pânzei.
• Rotiți manual roata superioară a pânzei în direcția de tăiere și efectuați o corecție laterală cu ajutorul mânerului (w).

Atenție! Roata pânzei trebuie să ruleze în centrul roții pânzei după mai multe rotații. Inspecție vizuală!

• Rotiți manual roata pânzei în direcția de tăiere și efectuați simultan tensionarea finală cu ajutorul șurubului de tensionare (11). Tensiunea depinde de lățimea pânzei ferăstrăului panglică. Pânzele de ferăstrău panglică late trebuie să fie tensionate mai puternic decât cele înguste.
• După reglare, strângeți contrapiulițele (x). Închideți capacul de protecție.
• Atenție! O tensionare prea mare poate duce la ruperea prematură!
• Montați lărgirea pentru masă în sens invers. (Fig. K - O)
• Detensionați întotdeauna pânza de ferăstrău panglică după finalizarea lucrării în acest sens, slăbiți șurubul de tensionare (11).

8.8 Reglarea turației (fig. V + W + X)

Scoateți fișa de rețea!

• Deschideți calota de protecție inferioară.
• Detensionați cureaua cu șurubul de tensionare (12).
• Aduceți cureaua în poziția dorită (S1 sau S2).
• Strângeți din nou cureaua cu ajutorul șurubului de tensionare (12).
• Închideți calota de protecție inferioară.

Intervalul turației:

- Treaptă turație 1: 360 m/min.

- Pentru prelucrarea lemnului de esență tare, a materialelor similare lemnului de esență tare și pentru tăieturi fine.

- Treaptă turație 2: 720 m/min.

- Pentru prelucrarea lemnului moale și pentru tăieri mai puțin fine.

8.9 Ghidarea pânzei de ferăstrău panglică (fig. Y)

Puteți regla ghidajul pânzei de ferăstrău panglică prin eliberarea butonului de ajustare (13).

Puteți regla ghidarea pânzei de ferăstrău panglică superioară la o înălțime a piesei de lucru cuprinsă între 0 - 175 mm.

Cea mai mică distanță posibilă față de piesa de prelucrat asigură o ghidare optimă a pânzei și o funcționare sigură!

Lagăr de contrapresiune (Fig. Z + AA)

Lagărele de contrapresiune (y) absorb presiunea de avans a piesei de prelucrat. Reglați lagărele de contrapresiune superioare și inferioare astfel încât să pornească ușor la presiunile pânzei de ferăstrău panglică. Strângeți șuruburile (aa). Distanța trebuie să fie de cca. 0,5 mm.

Role de ghidare superioare. (Fig. Z)

Setați rolele de ghidare superioare (z) la lățimea pânzei de ferăstrău panglică. Muchiile anterioare ale rolelor de ghidare nu trebuie să depășească baza cea mai înaltă a dintelui panglicii de ferăstrău. În cazul în care rolele de ghidare ating ușor pânza de ferăstrău panglică, strângeți șuruburile (aa).

Degete de ghidare jos (Fig. AA)

Setați degetele de ghidare de jos (ab) la lățimea pânzei de ferăstrău panglică. Muchiile anterioare ale degetelor de ghidare nu trebuie să depășească baza cea mai înaltă a dintelui pânzei de ferăstrău panglică. În cazul în care dintele de ghidare atinge ușor pânza de ferăstrău panglică, strângeți șuruburile de reglare (ac).

Pânza de ferăstrău panglică nu are voie să se blocheze!

Depozitarea tijei de împingere (Fig. AB)

Pentru a avea întotdeauna tija de împingere (ae) la îndemână, atârnați-o pe dispozitivul (ad) furnizat în partea superioară stângă a ferăstrăului-panglică.

8.10 Leră pentru tăiere transversală (14) (opțional) (fig. AC)

• Împingeți opritorul transversal (aj) într-o canelură (af) a mesei de ferăstrău.
• Slăbiți șurubul mânerului (ag).
• Rotiți opritorul transversal (aj), până când mărimea unghiulară dorită este reglată. Săgeata de la opritorul transversal indică unghiul reglat.
• Strângeți din nou șurubul mânerului (ag).
• Șina opritoare (ai) poate fi deplasată la opritorul transversal (aj). Pentru a face acest lucru, slăbiți șurubul zimțat (ah) și glisați șina de oprire (ai) în poziția dorită. Strângeți din nou ferm șurubul zimțuit (ah).

- Atenție! Nu împingeți șina opritoare (ai) prea departe în direcția pânzei de ferăstrău.

8.11 Pornirea, oprirea (fig. A)

- Prin apăsarea tastei verzi „I“ (10), ferăstrăul poate fi conectat. Așteptați până când pânza de fierăstrău a atins turația maximă înainte de începerea tăierii.

- Pentru a deconecta din nou ferăstrăul, trebuie apăsată tasta roșie „0“ (10).

Atenție!

Pe parcursul lucrărilor la mașină trebuie să fie montate toate dispozitivele de protecție și capacele. Roata de panglică superioară și inferioară este acoperită cu o apărătoare montată fix și cu un capac de carcasă mobil. Mașina se oprește la deschiderea capacului carcasei. Pornirea este posibilă numai atunci când capacul este închis.

9. Transportul

Precauție: în timpul transportului, țineți cont de greutatea mașinii și solicitați asistența a cel puțin o altă persoană!

Folosiți căruciorul de transport. Poziționați-vă în lateralul roților. Trageți partea superioară a mașinii spre dvs., astfel încât mașina să se afle pe cele două roți și să poată fi deplasată. Țineți mașina de cadru (9).

Atenție! Respectați centrul de greutate ridicat al mașinii.

Atenție! Nu utilizați niciodată dispozitivele de protecție separatoare pentru ridicare sau transport.

10. Indicații de lucru

Recomandările următoare sunt exemple pentru utilizarea în siguranță a ferăstraielor-panglică.

Modalitățile de lucru sigure de mai jos sunt considerate o contribuție la securitate, însă nu sunt aplicabile în mod adecvat, complet sau cuprinzător pentru toate aplicațiile de lucru. Acestea nu pot trata toate stările posibile, periculoase și trebuie interpretate cu rigurozitate.

- În cazul lucrărilor în încăperi închise, mașinile trebuie racordate la o instalație de aspirare.

- Dacă mașina este scoasă din funcțiune, de ex. finalul lucrului, detensionați panglica de ferăstrău. Atașați pe mașină o indicație corespunzătoare pentru utilizatorul următor referitoare la tensionarea panglicii de ferăstrău.

• Păstrați panglicile de ferăstrău neutilizate strânse și în siguranță într-un loc uscat. Înainte de utilizare, verificați dacă există deteriorări (dinți, fisuri). Nu utilizați panglici de ferăstrău deteriorate!
• La manevrarea panglicilor de ferăstrău purtați mănuși adecvate.
• Înainte de începerea lucrului trebuie să fie montate toate dispozitivele de protecție și de siguranță la mașină.
• Nu curățați niciodată panglica de ferăstrău sau ghidajul panglicii de ferăstrău cu o perie sau cu un răzuiitor ținut în mână dacă panglica de ferăstrău este în funcțiune. Panglicile de ferăstrău rezinificate reprezintă un pericol pentru securitatea muncii și trebuie curățate regulat.
• Pentru protecția dumneavoastră personală în timpul lucrului purtați ochelari de protecție și căști antifonice. Dacă aveți părul lung, purtați o plasă pentru păr. Rulați mânecile desfăcute până deasupra cotului.
• În timpul lucrului apropiați ghidajul panglicii de ferăstrău cât mai mult posibil de piesă.
• Asigurați condiții de lumină suficiente în zona de lucru și în zona adiacentă a mașinii.
• Pentru tăieturile drepte utilizați întotdeauna opritorul longitudinal pentru a împiedica bascularea sau alunecarea piesei.
• Pentru prelucrarea pieselor înguste cu avans manual, utilizați tija de împingere.
• Pentru tăieturile oblice aduceți masa ferăstrăului în poziția corespunzătoare și ghidați piesa la opritorul longitudinal.
• Pentru tăierea dinților și știfturilor în formă de coadă de rândunică sau penelor de fixare, basculați masa de ferăstrău în poziția plus și minus. Aveți în vedere ghidarea sigură a piesei.
• În cazul tăieturilor sub formă de arc și neregulate, avansați uniform piesa cu ambele mâini, cu degetele închise. Țineți piesa ferm cu mâinile în zona sigură.
• Pentru executarea repetată a tăieturilor sub formă de arc, neregulate utilizați un șablon auxiliar.
• La tăierea lemnelor rotunde asigurați piesa împotriva răsucirii.
• Pentru lucrul în siguranță la tăieturile transversale, utilizați accesoriul special, ghidajul pentru tăiere transversală.

10.1 Executarea de tăieturi longitudinale (fig. AD)

În acest caz este secționată o piesă de lucru pe direcția longitudinală.

- Reglați limitatorul paralel (5) pe partea dreaptă sau stângă a pânzei de ferăstrău panglică, corespunzător lățimii dorite.

• Coborâți ghidajul panglicii ferăstrăului (4) pe piesă. (a se vedea 8.9)
• Porniți ferăstrăul.
• Apăsați o margine a piesei cu mâna dreaptă contra limitatorului paralel (5) în timp ce partea netedă stă pe masa ferăstrăului (7).
• Împingeți piesa cu avans uniform de-a lungul limitatorului paralel (5) în pânza de ferăstrău panglică.
• Important: Piesele lungi trebuie asigurate împotriva basculării la finalul procesului de tăiere (de ex. cadru de rulare etc.).
• Atenție! La prelucrarea pieselor mici, trebuie utilizat neapărat o tijă de împingere.
• Tija de împingere (ae) se va păstra întotdeauna la îndemână în cârligul (ad) prevăzut în acest sens, pe partea ferăstrăului. (Fig. AB)

10.2 Executarea de tăieturi oblice (fig. J + fig. AE)

• Pentru a putea executa tăieturi oblice paralel cu pânza de ferăstrău-panglică, este posibilă înclinarea spre înainte a mesei ferăstrăului (7) de la 0° - 45°.
• Slăbiți mânerul de blocare (k).
• Înclinați spre înainte masa ferăstrăului (7) până când cota dorită a unghiului este setată pe scala gradată (o).
• Strângeți din nou ferm mânerul de blocare (k).
• Atenție: La masa ferăstrăului înclinată (7), limitatorul paralel (5) trebuie atașat în direcția dreaptă de lucru de pe pânza de ferăstrău panglică pe partea orientată descendent (în măsura în care lățimea piesei permite acest lucru), pentru a asigura piesa împotriva alunecării.
• Executați tăietura conform descrierii de la 10.1.

10.3 Tăieri manuale libere (fig. AF)

Una dintre cele mai importante caracteristici ale unui ferăstrău-panglică este tăierea fără probleme a curbelor și razelor.

• Coborâți ghidajul panglicii ferăstrăului (4) pe piesă. (a se vedea 8.9)
• Porniți ferăstrăul.
• Apăsați ferm piesa pe masa ferăstrăului (7) și împingeți-o încet în pânza de ferăstrău panglică.
• La tăierea cu mâna liberă, trebuie să lucrați la o viteză de avans mai mică, astfel încât pânza de ferăstrău panglică să poată urma linia dorită.
• În multe cazuri, este utilă tăierea grosieră a curbelor și colțurilor la aproximativ 6 mm distanță de linie.

- Dacă trebuie să tăiați curbe care sunt prea strâmte pentru panglica ferăstrăului utilizată, trebuie tăiate tăieturi de ajutor până la partea frontală a curbei, astfel încât acestea să apară ca resturi de lemn când se taie raza finală.

10.4 Executarea de tăieturi cu lera pentru tăiere transversală (fig. AG + fig. AC) (opțional)

- Reglați lera pentru tăiere transversală (14) la unghiul dorit (a se vedea 8.10).

- Executați tăietura conform descrierii de la 10.1.

11. Curățarea și întreținerea curentă

⚠ Avertizare! Înainte de orice reglare, întreținere generală sau revizie, trageți fișa de rețea!

Măsuri generale de întreținere curentă

Ștergeți din când în când așchiile și praful de pe mașină cu o lavetă. Pentru prelungirea duratei de serviciu a sculei, ungeți lunar piesele rotative cu ulei. Nu ungeți motorul cu ulei.

Nu utilizați substanțe caustice pentru curățarea materialului plastic.

Curățarea

Feriți dispozitivele de protecție, fantele pentru aer și carcasa motorului cât mai mult posibil de praf și murdărie. Frecați aparatul cu o lavetă curată sau suflați cu aer comprimat la presiune scăzută.

Vă recomandăm să curățați aparatul imediat după fiecare utilizare.

Curățați regulat aparatul după fiecare folosire cu o lavetă umedă și puțin săpun de lubrifiere. Nu utilizați detergenți sau solvenți, aceștia ar putea ataca piesele din material plastic ale aparatului. Aveți grijă să nu poată pătrunde apă în interiorul aparatului. Pătrunderea apei în aparatul electric duce la creșterea riscului de electrocutare.

Întreținerea curentă

În interiorul aparatului nu există alte piese care să necesite întreținere.

Informații cu privire la service

Trebuie menționat faptul că, în cazul acestui produs, următoarele piese sunt supuse uzurii în conformitate cu utilizarea prevăzută sau uzurii naturale, respectiv că următoarele componente sunt necesare drept consumabile.

Piese de uzură*: Perii de cărbune, pânză de ferăstrău, adaosuri de masă, curea trapezoidală

* nu este inclus în mod obligatoriu în pachetul de livrare!

Puteți obține piese de schimb și accesorii de la centrul nostru de service. În acest scop scanați codul QR de pe pagina de titlu.

12. Depozitare

Depozitați aparatul și accesoriile acestuia într-un loc întunecat, uscat, ferit de îngheț și inaccesibil pentru copii.

Temperatura optimă de depozitare este între 5 și 30°C.

Păstrați scula electrică în ambalajul original.

Acoperiți scula electrică pentru a o proteja de praf sau umiditate.

Păstrați manualul de utilizare la scula electrică.

13. Branșamentul electric

Motorul electric instalat este racordat pregătit de funcționare. Racordul corespunde dispozițiilor în vigoare ale asociațiilor profesionale și din normele DIN. Racordul la rețeaua electrică pus la dispoziție de client, precum și cablul prelungitor utilizat, trebuie să corespundă acestor prescripții.

Indicații importante

În cazul în care motorul este suprasolicitat, acesta se oprește automat. După un timp de răcire (diferit), motorul poate fi conectat din nou.

Conductori de legătură electrici deteriorați

La conductorii de legătură electrici apar în mod frecvent deteriorări ale izolației.

Cauzele pentru aceasta pot fi:

• Puncte de presiune, când conductorii de legătură trec prin ferestre sau fante de uși.
• Puncte de frângere, din cauza fixării sau ghidării improprii a conductorului de legătură.
• Puncte de tăiere cauzate de trecerea cu vehicule peste conductorii de legătură.
• Deteriorări ale izolației cauzate de smulgerea din priza de perete.
• Fisuri cauzate de învechirea izolației.

Utilizarea conductorilor de legătură electrici care prezintă asemenea deteriorări nu este permisă, ei prezentând pericol de moarte din cauza deteriorării izolației.

Verificați regulat la conductorii de legătură electrici dacă prezintă deteriorări. Aveți în vedere ca, la verificare, conductorul de legătură să nu stea suspendat de rețeaua electrică.

Conductorii de legătură electrici trebuie să corespundă dispozițiilor în vigoare ale asociațiilor profesionale și din normele DIN. Utilizați numai conductori de legătură cu identificatorul H05VV-F.

Este prescris ca notația tipului să fie imprimată pe cablul de conexiune.

Motorul de curent alternativ

• Tensiunea de rețea trebuie să fie 220-240 V~.
• Cablurile prelungitoare până la o lungime de 25 m trebuie să aibă o secțiune de 1,5 milimetri pătrați.

Racordurile și reparațiile la echipamentul electric pot fi efectuate numai de către un electrician calificat.

În cazul solicitărilor de informații vă rugăm să indicați următoarele date:

• Tipul de curent al motorului
• Datele de pe plăcuța de fabricație a mașinii
• Datele de pe plăcuța de fabricație a motorului

Tipul racordului Y

Dacă este necesară înlocuirea conductei de racord la rețeaua electrică, această operație trebuie efectuată de producător sau de un reprezentant al acestuia, pentru a se evita apariția de pericole ulterioare.

14. Eliminarea ca deșeu și revalorificarea

Indicații referitoare la ambalaj

Materialele de ambalare sunt reciclabile. Vă rugăm să eliminați ambalajele ca deșeu, în mod ecologic.

Indicații referitoare la Legea privind echipamentele electrice și electronice (ElektroG)

Echipamentele uzate electrice și electronice nu reprezintă gunoi menajer și trebuie colectate separat, respectiv eliminate ca deșeu!

- Bateriile sau acumulatorii uzați care nu sunt încorporați în aparatul uzat trebuie îndepărtați fără a fi distruși înainte de predarea acestora! Eliminarea ca deșeu a acestora este reglementată de Legea privind bateriile.

• Deținătorii, respectiv utilizatorii echipamentelor electrice și electronice sunt obligați prin lege să le returneze după folosire.
• Utilizatorul final este personal responsabil de ștergerea datelor sale cu caracter personal din echipamentul uzat care trebuie eliminat ca deșeu!
• Simbolul pubelei de gunoi barate cu două linii în formă de X înseamnă că echipamentele electrice și electronice nu pot fi aruncate la gunoiul menajer.
• Echipamentele electrice și electronice pot fi predate gratuit la următoarele puncte:

- Puncte publice de eliminare sau colectare a deșeurilor (de exemplu, curțile clădirilor municipale).

- Puncte de vânzare ale echipamentelor electronice (fizice sau online), în cazul în care distribuitorii sunt obligați să primească produsele spre a fi colectate sau dacă oferă în mod voluntar acest serviciu.

• Puteți preda gratuit către producător, fără a fi necesară achiziționarea în prealabil a unui echipament nou, sau către un alt punct de colectare autorizat din apropierea dvs. până la trei echipamente electrice uzate din fiecare tip de echipament, cu o lungime laterală de maximum 25 de centimetri.
• Puteți afla care sunt condițiile suplimentare de colectare ale producătorului și distribuitorului la serviciul de asistență a clienților respectiv.

- În cazul în care un producător livrează un echipament electronic nou către o gospodărie privată, echipamentul electric uzat va fi colectat gratuit, la cererea utilizatorului final. În acest scop, contactați serviciul de asistență a clienților al producătorului.

- Acestea se aplică doar pentru aparatele care sunt instalate și achiziționate în țările Uniunii Europene și care sunt supuse Directivei Europene 2012/19/UE. Este posibil ca în țările din afara Uniunii Europene să se aplice alte dispoziții pentru eliminarea ca deșeu a echipamentelor electrice și electronice uzate.

15. Remedierea avariilor

Defecțiune Cauza posibilă Remediere
Motorul nu funcționează	Motorul, cablul sau fișa defecte, siguranțe arse	Dispuneți verificarea mașinii unui specialist. Nu reparați niciodată motorul pe cont propriu. Pericol! Controlați siguranțele, eventual schimbați-le
	Capac carcasă deschis (limitator de cursă)	Închidere exactă capac carcasă
Motorul pornește încet și nu atinge viteza de exploatare	Tensiunea prea scăzută, bobinaje deteriorate, condensator ars	Dispuneți controlul tensiunii de către centrala electrică. Dispuneți controlul motorului de către un specialist. Dispuneți schimbarea condensatorului de către un specialist
Motorul produce zgomot puternic	Bobinaje deteriorate, motor defect	Dispuneți controlul motorului de către un specialist
Motorul nu atinge puterea maximă	Circuite de curent suprasolicitate în instalația de rețea (lămpi, alte motoare, etc.)	Nu utilizați alte aparate sau motoare pe același circuit electric
Motorul se supraîncălzește ușor	Suprasolicitarea motorului, răcire insuficientă a motorului	Preveniți suprasolicitarea motorului la tăiere, înlăturați praful de la motor pentru a fi asigurată o răcire optimă a motorului
Tăietura de ferăstrău este rugoasă sau vălurită	Pânza de ferăstrău este tocită, forma dintelui nu este adecvată pentru grosimea materialului	Ascuțiți ulterior pânza de ferăstrău resp. utilizați pânza de ferăstrău adecvată
Piesa este smulsă resp. despicată	Presiunea de tăiere este prea mare resp. pânza de ferăstrău nu este adecvată pentru utilizare	Utilizați pânza de ferăstrău adecvată
Panglica de ferăstrău deviază	Ghidajul reglat incorrect	Reglați ghidajul pânzei de ferăstrău panglică conform instrucțiunilor de operare
	Panglică de ferăstrău greșită	Alegeti pânza de ferăstrău panglică conform instrucțiunilor de operare
Pete de ardere pe lemn în timpul lucrului	Panglica de ferăstrău tocită Schimbați panglica de ferăstrău
	Panglică de ferăstrău greșită	Alegeti pânza de ferăstrău panglică conform instrucțiunilor de operare
Panglica de ferăstrău se înțepenește în timpul lucrului	Panglica de ferăstrău tocită Schimbați panglica de ferăstrău
	Panglica de ferăstrău rezinificată Curățați pânza de ferăstrău panglică
	Ghidajul reglat incorrect	Reglați ghidajul pânzei de ferăstrău panglică conform instrucțiunilor de operare

Defectele evidente trebuie raportate în termen de 8 zile de la primirea bunurilor, altfel cumpărătorul pierde toate cererile pentru astfel de defecte. Oferim o garanție pentru mașinile noastre, cu un tratament adecvat, pe durata unei garanții implicite de la data livrării, astfel încât vom înlocui gratuit fiecare parte care, în acel moment, ar fi detectabilă ca fiind defectuoasă din cauza materialului sau manoperei. Pentru părțile pe care nu le producem noi, oferim doar garanția pe care o avem dreptul să o cerem de la furnizori. Costurile pentru introducerea pieselor noi la cumpărător, conversia și reducerea creanțelor, precum și alte cereri de despăgubire sunt excluse.

garanție RO
