Τύπος προϊόντος	Ασύρματο κλειδί κρούσης
Μάρκα	Flex
Μοντέλο	IW 12" 950 18.0EC
Μέγιστη ροπή	950 Nm
Ταχύτητα χωρίς φορτίο (3 θέσεις)	500 / 1000 / 2100 min⁻¹
Ρυθμός κρούσεων (3 θέσεις)	1000 / 2000 / 2450 min⁻¹
Βάρος (χωρίς μπαταρία)	3,1 kg
Τύπος τροφοδοσίας	Μπαταρία ιόντων λιθίου 18 V
Συμβατές μπαταρίες	AP 18.0/2.5, AP 18.0/5.0, AP 18.0/8.0 Ah
Συμβατοί φορτιστές	CA 10.8/18.0, CA 18.0
Στάθμη ηχητικής πίεσης (LpA)	83 dB(A)
Στάθμη ηχητικής ισχύος (LWA)	94 dB(A)
Δονήσεις (βίδωμα)	15,1 m/s² (K=1,5 m/s²)
Θερμοκρασία λειτουργίας	< 50 °C
Θερμοκρασία φόρτισης	-10 έως +40 °C
Ενσωματωμένος φωτισμός	LED θέσης εργασίας
Επιλογέας ροπής/ταχύτητας	3 ρυθμιζόμενες θέσεις
Φορά περιστροφής	Εμπρός, στάση, πίσω
Φρένο κινητήρα	Ναι
Κλιπ ζώνης	Περιλαμβάνεται (εκτός μοντέλων 3/4")
Θήκη άκρου	Περιλαμβάνεται
Χρήση	Επαγγελματική (βιομηχανία και βιοτεχνία)
Συντήρηση	Καθαρίζετε τα ανοίγματα αερισμού τακτικά
Επισκευές	Από εξουσιοδοτημένο κέντρο σέρβις της Flex
Συμμόρφωση	CE (EN 62841, οδηγίες ΕΕ)

Συχνές ερωτήσεις - IW 12" 950 18.0EC Flex

Πώς αλλάζω το εργαλείο στο ασύρματο κλειδί κρούσης Flex IW 12" 950 18.0EC;

Για να αλλάξετε το εργαλείο, πρώτα τοποθετήστε τον επιλογέα φοράς περιστροφής στην κεντρική θέση (ασφάλιση έναντι ενεργοποίησης). Στη συνέχεια, για μοντέλα με τετράγωνο κίνησης (IW 1/2"), πιέστε το κλειδί υποδοχής στο τετράγωνο και εισαγάγετε το εργαλείο. Για το μοντέλο ID 1/4", τραβήξτε το μάνδαλο του εργαλείου προς τα εμπρός, τοποθετήστε το εργαλείο μέχρι τέρμα και στη συνέχεια αφήστε το μάνδαλο.

Ποιες μπαταρίες είναι συμβατές με το κλειδί κρούσης Flex;

Οι εγκεκριμένες μπαταρίες είναι τα μοντέλα AP 18.0/2,5, AP 18.0/5,0 και AP 18.0/8,0 Ah. Χρησιμοποιείτε μόνο γνήσιες μπαταρίες Flex που αντιστοιχούν στην τάση 18 V που αναγράφεται στην πινακίδα.

Πώς επιλέγω ροπή και ταχύτητα στο κλειδί κρούσης;

Το κλειδί κρούσης διαθέτει 3 θέσεις ροπής/ταχύτητας. Ανάψτε τον διακόπτη και στη συνέχεια πατήστε σύντομα (περίπου 0,5 δευτ.) τον επιλογέα λειτουργίας για να αλλάξετε θέση. Οι LED δείχνουν το επίπεδο: μία LED για τη χαμηλότερη ροπή (π.χ. 280 Nm στα 500 min⁻¹), δύο LED για τη μεσαία ροπή (700 Nm στα 1000 min⁻¹), τρεις LED για τη μέγιστη ροπή (950 Nm στα 2100 min⁻¹).

Πώς ανάβω τον φωτισμό LED εργασίας;

Για να ανάψετε τον φωτισμό LED, τοποθετήστε τον επιλογέα φοράς περιστροφής στο «εμπρός» ή «πίσω» και στη συνέχεια πατήστε τον διακόπτη λειτουργίας. Ο φωτισμός ανάβει και σβήνει αυτόματα 10 δευτερόλεπτα μετά την απελευθέρωση του διακόπτη.

Τι να κάνω αν το εργαλείο μπλοκάρει κατά τη χρήση;

Αν το τοποθετημένο εργαλείο μπλοκάρει (λόγω υπερφόρτωσης ή σφηνώματος), σβήστε αμέσως το ηλεκτρικό εργαλείο. Να είστε προετοιμασμένοι ότι υψηλές ροπές αντίδρασης μπορεί να προκαλέσουν οπισθοδρόμηση. Κρατήστε σταθερά τη συσκευή και περιμένετε μέχρι να σταματήσει εντελώς πριν αφαιρέσετε το εργαλείο.

Πώς συντηρώ το κλειδί κρούσης Flex;

Καθαρίζετε τακτικά το ηλεκτρικό εργαλείο και τα ανοίγματα αερισμού του με ξηρό πεπιεσμένο αέρα. Για επισκευές, αναθέστε τη συσκευή μόνο σε εξουσιοδοτημένο κέντρο σέρβις της Flex. Χρησιμοποιείτε γνήσια ανταλλακτικά και ακολουθείτε τις οδηγίες του εγχειριδίου.

Μπορώ να χρησιμοποιήσω αυτό το κλειδί κρούσης για διάτρηση;

Αυτό το κλειδί κρούσης είναι σχεδιασμένο για σφίξιμο και ξεβίδωμα παξιμαδιών και βιδών, όχι για διάτρηση. Δεν διαθέτει τσοκ διάτρησης. Χρησιμοποιήστε ένα κατάλληλο δράπανο για εργασίες διάτρησης.

Ποιο είναι το βάρος του κλειδιού κρούσης χωρίς μπαταρία;

Το βάρος της συσκευής χωρίς μπαταρία είναι 3,1 kg (σύμφωνα με τη διαδικασία EPTA 01/2003). Με μπαταρία 2,5 Ah, το συνολικό βάρος είναι περίπου 3,5 kg.

Πώς μεταφέρω τη συσκευή με μπαταρίες ιόντων λιθίου;

Η ισοδύναμη ποσότητα λιθίου των παρεχόμενων μπαταριών είναι κάτω από τα όρια, επομένως η συσκευή δεν υπόκειται στους κανονισμούς για τα επικίνδυνα υλικά. Σε περίπτωση μεταφοράς πολλαπλών συσκευών με μπαταρίες, ενημερωθείτε για τους ισχύοντες κανονισμούς και λάβετε μέτρα ασφαλείας (κατάλληλη συσκευασία).

Πού μπορώ να βρω ανταλλακτικά και αξεσουάρ για το κλειδί κρούσης;

Θα βρείτε αναλυτικά διαγράμματα και λίστες ανταλλακτικών στον ιστότοπο της Flex: www.flex-tools.com. Τα αξεσουάρ (υποδοχές, προσαρμογείς κ.λπ.) διατίθενται στον κατάλογο του κατασκευαστή και σε εξουσιοδοτημένους αντιπροσώπους.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ IW 12" 950 18.0EC Flex

Χρησιμοποιούμενα σύμβολα ..... 113

Σύμβολα στο μηχάνημα . . . . . . . . . . 113

Για την ασφάλειά σας 113

Θόρυβος και κραδασμός 115

Τεχνικά χαρακτηριστικά ..... 116

Με μια ματιά 117

Οδηγίες χρήσης ..... 118

Συντήρηση και φροντίδα 121

Μεταφορά 121

C ∈-Δήλωση συμβατότητας ..... 121

Υποδείξεις απόσυρσης 122

Αποκλεισμός ευθύνης 122

Χρησιμοποιούμενα σύμβολα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Δηλώνει άμεση απειλή κινδύνου.

Σε περίπτωση μη τήρησης της υπόδειξης υπάρχει κίνδυνος θανάτου ή βαρύτατων τραυματισμών.

ΠΡΟΣΟΧΗ!

Δηλώνει μία ενδεχομένως επικίνδυνη κατάσταση. Σε περίπτωση μη τήρησης της υπόδειξης υπάρχει κίνδυνος τραυματισμών ή υλικών ζημιών.

ΥΠΟΔΕΙΞΗ

Δηλώνει συμβουλές εφαρμογής και σημαντικές πληροφορίες.

Σύμβολα στο μηχάνημα

Πριν τη θέση σε λειτουργία διαβάστε τις οδηγίες χρήσης!

Φοράτε προστατευτικά ματογυάλια!

Μετασχηματιστής ασφαλείας με προστασία βραχυκυκλώματος

Προστατέψτε τη μπαταρία από υπερβολική θερμοκρασία, π.χ. από συνεχή έκθεση στον ήλιο, και από φωτιά.

Υπάρχει κίνδυνος έκρηξης.

Μη ρίχνετε τη μπαταρία στη φωτιά. Υπάρχει κίνδυνος έκρηξης.

Το εργαλείο προορίζεται για χρήση μόνο σε κλειστούς χώρους. Μην εκθέτετε το εργαλείο στη βροχή. Αποθηκεύστε το ηλεκτρικό εργαλείο και τις μπαταρίες σε ξηρό χώρο.

Υποδείξεις απόρριψης (βλέπε σελίδα 122)!

Για την ασφάλειά σας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Διαβάστε όλες τις υποδείξεις ασφαλείας, τις οδηγίες, τις απεικονίσεις και τις προδιαγραφές που συνοδεύουν το ηλεκτρικό εργαλείο. Παραλήψεις στην τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να έχουν ως συνέπεια ηλεκτροπληξία, πυρκαγιά και/ή βαριούς τραυματισμούς. Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση.

Διαβάστε πριν την χρήση του ηλεκτρικού εργαλείου και τηρήστε:

• τις παρούσες οδηγίες χρήσης,
• τις «Γενικές υποδείξεις ασφαλείας» σχετικά με τη χρήση ηλεκτρικών εργαλείων στο επισυναπτόμενο φυλλάδιο (αρ. φυλλαδίου: 315.915),
• τους κανόνες και τις προδιαγραφές σχετικά με την πρόληψη ατυχημάπων που ισχύουν στον τόπο εργασίας.

Αυτό το ηλεκτρικό εργαλείο έχει κατασκευαστεί σύμφωνα με τα τελευταία δεδομένα της τεχνολογίας και βάσει των αναγνωρισμένων κανόνων τεχνικής ασφάλειας.

Ωστόσο μπορούν κατά τη χρήση του να προκύψουν κίνδυνοι για τη σωματική ακεραιότητα και τη ζωή του χρήστη ή τρίτων ή αντίστοιχα ζημιές στο μηχάνημα ή άλλες υλικές ζημιές.

Το ηλεκτρικό εργαλείο πρέπει να χρησιμοποιείται

• για την προσήκουσα χρήση,
• σε άψογη κατάσταση από πλευράς τεχνικής ασφάλειας.
  Βλάβες που έχουν αρνητική επίπτωση στην ασφάλεια, πρέπει να αντιμετωπίζονται αμέσως.

Προσήκουσα χρήση

Το περιστροφικό κρουστικό κατσαβίδι μπαταρίας IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC προορίζεται

– για την επαγγελματική χρήση στη βιομηχανία και βιοτεχνία,
– για το σφίξιμο και το λύσιμο περικοχλίων και βιδών στις αναφερόμενες διαστάσεις.

Υποδείξεις ασφαλείας για δράπανα και ηλεκτρικά κατσαβίδια

■ Να πιάνετε το μηχάνημα από τις μονωμένες επιφάνειες συγκράτησης όταν πρόκειται να διεξάγετε εργασίες κατά τις οποίες υπάρχει κίνδυνος το εργαλείο εφαρμογής ή η βίδα να συναντήσει τυχόν μη ορατές ηλεκτροφόρες γραμμές ή το ίδιο του τροφοδοτικό καλώδιο.
Η επαφή της βίδας με ηλεκτροφόρο αγωγό μπορεί να θέσει υπό τάση επίσης μεταλλικά μέρη του μηχανήματος και να οδηγήσει σε ηλεκτροπληξία.

Χρησιμοποιείτε συμπληρωματικές λαβές, αν αυτές παραδίδονται μαζί με το ηλεκτρικό εργαλείο. Η απώλεια του ελέγχου μπορεί να οδηγήσει σε τραυματισμούς.

Χρησιμοποιείτε κατάλληλες συσκευές ανίχνευσης καλυμμένων τροφοδοτικών αγωγών ή απευθυνθείτε στην τοπική ετιαρεία παροχής ρεύματος. Η επαφή με ηλεκτρικούς αγωγούς μπορεί να οδηγήσει σε φωτιά και ηλεκτροπληξία. Η ζημιά σε αγωγό αερίου μπορεί να οδηγήσει σε έκρηξη. Η διείσδυση σε αγωγό νερού προξενεί υλικές ζημιές.

■ Απενεργοποιήστε αμέσως το ηλεκτρικό εργαλείο όταν το εργαλείο εφαρμογής μπλοκάρει. Να είστε προετοιμασμένοι για μεγάλες δυνάμεις αντίδρασης που δημιουργούν αντεπιστροφή. Το εργαλείο εφαρμογής μπλοκάρει, όταν: – το ηλεκτρικό εργαλείο υπερφορτώνεται ή

– σφηνώνει μέσα στο υπό κατεργασία τεμαχιο.

■ Κρατάτε το ηλεκτρικό εργαλείο σταθερά. Κατά το σφίξιμο και το λύσιμο βιδών μπορούν στιγμιαία να παρουσιαστούν μεγάλες δυνάμεις αντίδρασης..
■ Ασφαλίζετε το κατεργαζόμενο τεμάχιο. Το κατεργαζόμενο τεμάχιο που συγκρατείται ασφαλέστερα με διατάξεις τάνυσης ή μέγγενη απ' ότι με το χέρι σας.
■ Περιμένετε μέχρι να σταματήσει τελείως το ηλεκτρικό εργαλείο πριν το εναποθέσετε. Διαφορετικά, το εργαλείο εφαρμογής μπορεί να σφηνώσει και να οδηγήσει σε απώλεια ελέγχου του ηλεκτρικού εργαλείου.
Χρησιμοποιείτε μόνο γνήσιες μπαταρίες με την τάση που αναγράφεται στην πινακίδα στοιχείων του ηλεκτρικού εργαλείου. Σε περίπτωση χρήσης άλλων μπαταριών, π.χ. απομιμήσεων, ανακυκλωμένων μπαταριών ή μπαταριών άλλων κατασκευαστών, υπάρχει κίνδυνος τραυματισμών και υλικών ζημιών από έκρηξη μπαταρίας.

Υποδείξεις ασφαλείας σχετικά με τη χρήση μπαταριών

■ Μην ανοίγεται τη μπαταρία. Υπάρχει κίνδυνος ηλεκτροπληξίας.
■ Προστατέψτε τη μπαταρία από υπερβολική θερμοκρασία, π.χ. από συνεχή έκθεση στον ήλιο, και από φωπά, νερό και υγρασία. Υπάρχει κίνδυνος έκρηξης.
■ Σε περίπτωση ζημιάς ή μη ενδεδειγμένης χρήσης της μπαταρίας μπορούν να δημιουργηθούν ατμοί. Φροντίστε για φρέσκο αέρα και σε περίπτωση ενοχλήσεων αναζητήστε γιατρό. Οι ατμοί μπορούν να ερεθίσουν τις αναπνευστικές οδούς.
■ Σε περίπτωση λανθασμένης χρήσης μπορεί να διαρρεύσουν υγρά από την μπαταρία. Αποφεύγετε κάθε επαφή. Σε περίπτωση ακούσιας επαφής με τα υγρά, ξεπλύνετε αμέσως με νερό την αντίστοιχη θέση επαφής. Αν τα υγρά διεισδύσουν στα μάτια σας, αναζητήστε επιπλέον γιατρό. Τα διαρρέοντα υγρά των μπαταριών μπορεί να προκαλέσουν ερεθισμούς ή και εγκαύματα.

■ Φορτίζετε τις μπαταρίες μόνο με συσκευές φόρτισης που συνιστά ο κατασκευαστής. Συσκευή φόρτισης που προορίζεται για έναν συγκεκριμένο τύπο μπαταρίας μπορεί να δημιουργήσει κίνδυνο πυρκαγιάς, όταν χρησιμοποιείται με διαφορετικές μπαταρίες.
Η μπαταρία μπορεί να υποστεί ζημιά από αιχμηρά αντικείμενα, όπως π. χ. καρφί ή κατσαβίδι ή από εξωτερική άσκηση δύναμης. Μπορεί να προκληθεί ένα εσωτερικό βραχυκύκλωμα με αποτέλεσμα την ανάφλεξη, την εμφάνιση καπνού, την έκρηξη ή την υπερθέρμανση της μπαταρίας.

Ειδικές υποδείξεις ασφαλείας

■ Πριν από κάθε εργασία στο ηλεκτρικό εργαλείο γυρίστε το διακόπτη προεπιλογής φοράς περιστροφής στη μεσαία θέση.
■ Γυρίστε το διακόπτη προεπιλογής φοράς περιστροφής ή τη ρύθμιση ροπή στρέψης μόνο όταν το εργαλείο βρίσκεται εκτός λειτουργίας.
■ Για τη σήμανση του ηλεκτρικού εργαλείου χρησιμοποιείτε μόνον αυτοκόλλητες ετικέτες. Μην ανοίγετε τρύπες στο περίβλημα.

Θόρυβος και κραδασμός

i

ΥΠΟΔΕΙΞΗ

Οι τιμές θορύβου και κραδασμών υπολογίστηκαν σύμφωνα με το Ευρωπαϊκό Πρότυπο EN 62841. Θα βρείτε τις τιμές στον πίνακα «Τεχνικά χαρακτηριστικά».

[NO TEXT]

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Οι τιμές μέτρησης που δίνονται ισχύουν για καινούργια μηχανήματα. Στην καθημερινή χρήση αλλάζουν οι τιμές θορύβων και κραδασμών.

i

ΥΠΟΔΕΙΞΗ

Η στάθμη κραδασμών που δίνεται στις οδηγίες αυτές έχει μετρηθεί σύμφωνα με μέθοδο μέτρησης τυποποιημένη βάσει του προτύπου EN 62841 και μπορεί να χρησιμοποιηθεί για τη σύγκριση ηλεκτρικών εργαλείων μεταξύ τους. Επίσης αυτή είναι κατάλληλη για την προσωρινή εκτίμηση της φόρτισης με κραδασμούς. Η στάθμη κραδασμών που δίνεται αντιπροσωπτεύει τις

κύριες εφαρμογές του ηλεκτρικού εργαλείου. Σε περίπτωση όμως που το ηλεκτρικό εργαλείο χρησιμοποιηθεί για άλλες εφαρμογές με αποκλίνοντα εργαλεία εφαρμογής ή χωρις επαρκή συντήρηση, τότε μπορεί να αποκλίνει και η στάθμη των κραδασμών.

Αυτό μπορεί να αυξήσει σημαντικά τη φόρτιση με κραδασμούς κατά τη διάρκεια ολοκλήρου του χρονικού διαστήματος εργασίας.

Για την ακριβή εκτίμηση της φόρτισης με κραδασμούς θα πρέπει να ληφθούν υπόψη επίσης οι χρόνοι, κατά τους οποίους το μηχάνημα είναι απενεργοποιημένο ή λειτουργεί, χωρίς όμως να χρησιμοποιείται στην πραγματικότητα. Αυτό μπορεί να μειώσει σημαντικά τη φόρτιση με κραδασμούς κατά τη διάρκεια ολοκλήρου του χρονικού διαστήματος εργασίας. Καθορίστε πρόσθετα μέτρα ασφαλείας για την προστασία του χειριστή πριν την επίδραση των κραδασμών, όπως για παράδειγμα: συντήρηση του ηλεκτρικού εργαλείου και των εργαλείων εφαρμογής, ζέσταμα των χεριών για το κράτημα, οργάνωση των διαδικασιών εργασίας.

!

ΠΡΟΣΟΧΗ!

Σε ακουστική πίεση άνω των 85 dB(A) να φοράτε ωτοασπίδες.

Τεχνικά χαρακτηριστικά

Εργαλείο IW 1/2"		18.0-EC	IW 1/2" 95018.0-EC	ID 1/4"18.0-EC	IW 3/4"18.0-EC
Τύπος		Περιστροφικό κρουστικό κατσαβίδι	Περιστροφικό κρουστικό κατσαβίδι	Περιστροφικό κρουστικό κατσαβίδι	Περιστροφικό κρουστικό κατσαβίδι
erlaubte Akkus Ah		AP 18.0/2,5AP 18.0/5,0AP 18.0/8,0
erlaubte Ladegeräte		CA 10.8/18.0CA 18.0
Ροπή στρέψης, μέγιστη– βίδωμα σε σκληρό υλικό	Nm	250	950	225	1060
Αριθμός στροφών στο ρελαντί– Βαθμίδα 1– Βαθμίδα 2– Βαθμίδα 3	min^-1	150020002500	50010002100	150020002500	90010001700
Αριθμός κρούσεων– Βαθμίδα 1– Βαθμίδα 2– Βαθμίδα 3	min^-1	130028003300	100020002450	130028003300	180020002200
Βάρος σύμφωνα με «ΕΡΤΑ-procedure 01/2003» (χωρίς μπαταρία)	kg 1,1	3,1 1,1 3,3
Βάρος μπαταρίας 2,5 Ah5,0 Ah8,0 Ah	kg	0,40,71,1
Αξιολογημένη στάθμη ακουστικής πίεσης
Στάθμη ακουστικής πίεσης L_pA	dB(A)	91 83 91 92.3
Στάθμη ακουστικής ισχύος L_WA	dB(A)	102 94 102 103,3
Ανασφάλεια K db 3,0
Συνολικές τιμές κραδασμών (σύνολο διανύσματος τριών κατευθύνσεων)
Τιμή εκπομπής κραδασμών a_n σε....
– βίδωμα	m/s^2	18,5 15,1	18,5	12,4
Ανασφάλεια K	m/s^2	1,5

Με μια ματιά

Στις παρούσες οδηγίες περιγράφονται διαφορετικά ηλεκτρικά εργαλεία. Η απεροκόνιση μπορεί να αποκλίνει στις λεππομέρειες από το ηλεκτρικό εργαλείο που αγοράσατε.

1 Διακόπτη Για τη θέση σε και εκτός λειτουργίας καθώς και για την αύξηση του αριθμού στροφών/κρούσεων ως το μέγιστο

2 Διακόπτης προεπιλογής φοράς περιστροφής

3 Y π o δ o x ή

4 Φωτισμός χώρου εργασίας

5 X ε 1 ρ o λ α β

6 Πεδίο χειρισμού βαθμίδων αριθμού στροφών

7 Y π o δ o x ή

8 Μπαταρία ιόντων λιθίου (2,5 Ah/5,0 Ah/8,0 Ah)

9 Πλήκτρο απομανδάλωσης μπαταρίας

10 Ένδειξη φόρτισης μπαταρίας

11 Γάντζος ανάρτησης σε ζώνη (όχι για IW 3/4" 18.0-EC)

12 ΕΒίδαρτεράωσης α λ ε ί ο υ (όχι για IW 3/4" 18.0-EC)

13 Υποδοχή μύτης βιδώματος (όχι για IW 3/4" 18.0-EC)

μ π α τ α ρ í α ζ

Οδηγίες χρήσης

Πριν τη θέση σε λειτουργία

■ Ξεπακετάρετε το ηλεκτρικό εργαλείο και τα εξαρτήματα και ελέγξτε τα για πληρότητα της παράδοσης και ζημιές από τη μεταφορά.

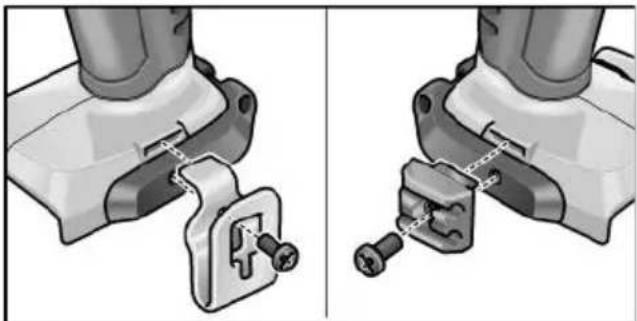

■ Στερεώστε το γάντζο ανάρτησης σε ζώνη ή την υποδοχή μύτης βιδώματος με τη βίδα στερέωσης.

Κατά την παράδοση η μπαταρίες δεν είναι φορτισμένες πλήρως. Πριν τη πρώτη χρήση φορτίστε τις μπαταρίες πλήρως. Βλέπε «Συσκευή φόρτισης/Διαδικασία φόρτισης».

■ Για την αφαίρεση εργαλείων τραβήξτε την ασφάλιση εργαλείων προς τα πίσω.

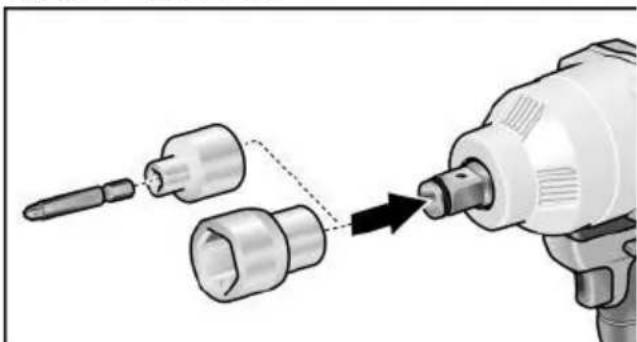

Αλλαγή εργαλείου

ΠΡΟΣΟΧΗ!

Πριν από κάθε εργασία στο ηλεκτρικό εργαλείο γυρίστε το διακόπτη προεπιλογής φοράς περιστροφής (2) στη μεσαία θέση.

IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / IW 3/4" 18.0-EC:

■ Πιέστε το σωληνωτό κλειδί στην τετράγωνη υποδοχή του δραπανοκατσάβιδου (1.).

■ Εισάγετε το εργαλείο στο σωληνωτό κλειδί (2.).

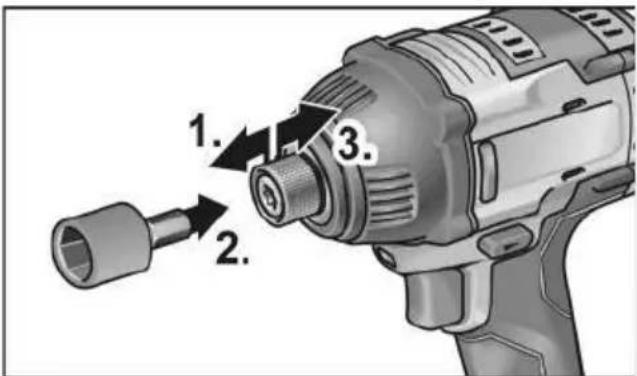

ID 1/4" 18.0-EC:

1. 2. 3.

■ Τραβήξτε την ασφάλιση εργαλείων προς τα εμπρός (1.) και εισάγετε το εργαλείο μέχρι τέρμα (2.).
■ Αφήστε την ασφάλιση εργαλείων.
■ Για την αφαίρεση εργαλείων τραβήξτε την ασφάλιση εργαλείων προς τα πίσω (3.).

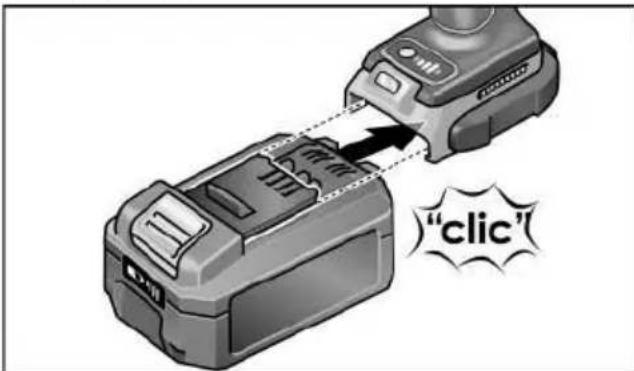

Εισαγωγή / αλλαγή μπαταρίας

Εισάγετε τη φορτισμένη μπαταρία πλήρως στο ηλεκτρικό εργαλείο μέχρι να κουμπώσει.

"clic"

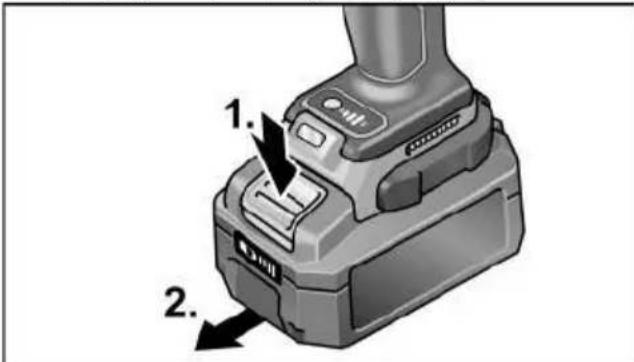

■ Για την εξαγωγή της μπαταρίας πατήστε τα πλήκτρα απομανδαλωσης (1.) και τραβήξτε την προς τα έξω (2.).

1. 2.

ΠΡΟΣΟΧΗ!

Όσο δε χρησιμοποιείται, προστατέψτε τις επαφές της μπαταρίας. Κινούμενα μεταλλικά εξαρτήματα μπορούν να βραχυκυκλώσουν τις επαφές - κίνδυνος έκρηξης και φωτιάς!

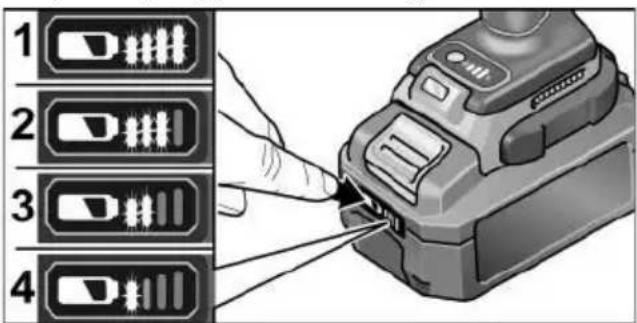

Κατάσταση φόρτισης της μπαταρίας

■ Πατώντας το πλήκτρο μπορείτε να ελέγξετε την κατάσταση φόρτισης της μπαταρίας μέσω των λυχνιών LED.

1 2 3 4

Η ένδειξη σβήνει μετά από 5 δευτερόλεπτα. Αν αναβοσβήνει μια από τις λυχνίες LED, πρέπει να φορτίσετε τη μπαταρία. Αν μετά το πάτημα του πλήκτρου δεν ανάβει καμία λυχνία LED, η μπαταρία είναι ελαττωματική και πρέπει να αντικατασταθεί.

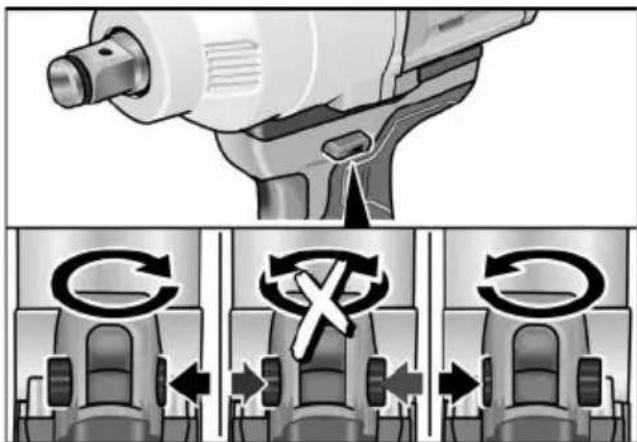

Προεπιλογή φοράς περιστροφής

ΠΡΟΣΟΧΗ!

Αλλάζετε τη φορά περιστροφής μόνο με ακινητοποιημένο το ηλεκτρικό εργαλείο.

■ Ρυθμίστε το διακόπτη προεπιλογής φοράς περιστροφής στην απαιτούμενη θέση:

• Αριστερά: αντίθετα με τη φορά των δεικτών του ρολογιού (ξεβίδωμα βιδών, λύσιμο βιδών)
• Δεξιά: με τη φορά των δεικτών του ρολογιού (τρύπημα, βίδωμα βιδών, σφίξιμο βιδών)
  – Κέντρο: φραγή λειτουργίας (αλλαγή εργαλείου, σε όλες τις εργασίες στο ηλεκτρικό εργαλείο)

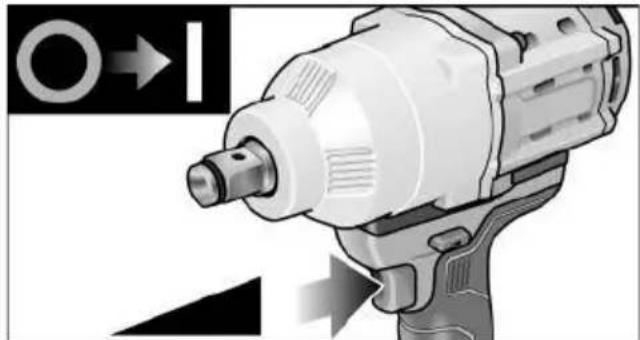

Θέση του ηλεκτρικού εργαλείου σε λειτουργία

Θέτετε το εργαλείο σε λειτουργία:

■ Πατήστε τον διακόπτη. Ο διακόπτης του ηλεκτρικό εργαλείο επιτρέπει τη βαθμιδωτή αύξηση του αριθμού στροφών μέχρι τη μέγιστη τιμή.

Θέτετε το εργαλείο εκτός λειτουργίας:

■ Αφήστε τον διακόπτη ελεύθερο.

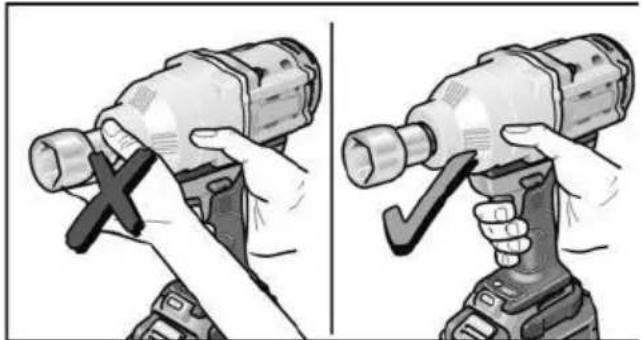

i YΠΟΔΕΙΞΗ

• Το ηλεκτρικό εργαλείο διαθέτει φρένο, το οποίο σταματάει το εργαλείο εφαρμογής αμέσως με το άφημα του διακόπτη.
• Σε συνεχή χρήση του ηλεκτρικού εργαλείου συνίσταται να εργάζεστε με πλήρως πατημένο διακόπτη.

Ενεργοποίηση / απενεργοποίηση φωτισμού χώρου εργασίας

1. Γυρίστε το διακόπτη προεπιλογής φοράς περιστροφής (2) στη θέση «μπρος» ή «πίσω».
2. Πατήστε το διακόπτη ΟΝ / OFF (1) του ηλεκτρικού εργαλείου – Ο φωτισμός χώρου εργασίας ανάβει
3. Αφήστε το διακόπτη ON / OFF (1) του ηλεκτρικού εργαλείου
4. Ο φ ω τι σ μός χώρου εργ σβήνει αυτομάτως μετά από περ. 10 δευτερόλεπτα

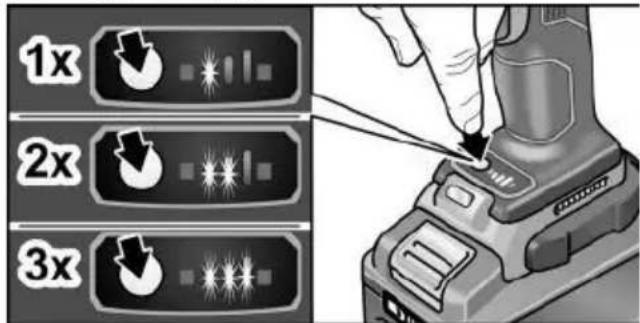

Προεπιλογή αριθμού στροφών και ροπής στρέψης

1x 2x 3x

Εναλλαγή αριθμού στροφών / ροπής στρέψης

1. Ενεργοποιήστε το διακόπτη ON / OFF (1)

2. Πατήστε σύντομα το διακόπτη τρόπου λειτουργίας (περ. 0,5 δευτερόλεπτα).

- Ανάβει ένα LED - ροπή στρέψης:

IW 1/2" 18.0-EC:	150 Nm / 1500 min ^-1
IW 1/2" 950 18.0-EC:	280 Nm / 500 min ^-1
ID 1/4" 18.0-EC:	60 Nm / 1500 min ^-1
IW 3/4" 18.0-EC:	300 Nm / 900 min ^-1

1. Πατήστε σύντομα το διακόπτη τρόπου λειτουργίας

- Ανάβουν δύο LED - ροπή στρέψης:

IW 1/2" 18.0-EC:	180 Nm / 2000 min ^-1
IW 1/2" 950 18.0-EC:	700 Nm / 1000 min ^-1
ID 1/4" 18.0-EC:	105 Nm / 2000min ^-1
IW 3/4" 18.0-EC:	590 Nm / 1000 min ^-1

1. Πατήστε σύντομα το διακόπτη τρόπου λειτουργίας

- Ανάβουν τρία LED - ροπή στρέψης:

IW 1/2" 18.0-EC:	250 Nm / 2500 min ^-1
IW 1/2" 950 18.0-EC:	950 Nm / 2100 min ^-1
ID 1/4" 18.0-EC:	225 Nm / 2500 min ^-1
IW 3/4" 18.0-EC:	1060 Nm / 1700 min ^-1

1. Πατήστε σύντομα το διακόπτη τρόπου λειτουργίας

- Ανάβει ένα LED - η ροπή στρέψης κατεβαίνει στα:

IW 1/2" 18.0-EC: 150 Nm

IW 1/2" 950 18.0-EC: 280 Nm

ID 1/4" 18.0-EC: 60 Nm

IW 3/4" 18.0-EC: 300 Nm

Η ροπή στρέψης μπορεί να αυξηθεί πάλι με τον τρόπο που περιγράφτηκε.

Στην αντίστροφη κίνηση του ηλεκτρικού εργαλείου – έχει μόνο έναν αριθμό στροφών – τα LED που βρίσκονται στη βάση σβήνουν αυτομάτως.

Εναλλαγή λειτουργία κρούσης σε λειτουργία δραπανοκατσάβιδου (μόνο ID 1/4" και IW 1/2"):

■ Πατήστε το διακόπτη τρόπου λειτουργίας περ. 1,5 δευτερόλεπτα.

- Η ένδειξη λειτουργίας LED ανάβει - η λειτουργία κρούσης είναι ενεργή

– Η ένδειξη λειτουργίας LED δεν ανάβει – η λειτουργία δραπανοκατσάβιδου είναι ενεργή.

Εργασίες με το ηλεκτρικό εργαλείο ⚠️ ΠΡΟΣΟΧΗ!

Πριν από κάθε εργασία στο ηλεκτρικό εργαλείο γυρίστε το διακόπτη προεπιλογής φοράς περιστροφής (2) στη μεσαία θέση.

i YΠΟΔΕΙΞΗ

Για να διευκολυνθεί το βίδωμα, μπορείτε να τοποθετήσετε τη μύτη βιδώματος και απευθείας στην υποδοχή εργαλείου της συσκευής.

1. Τοποθετήστε το φορέα εργαλείου (προσάρτημα τσοκ, προσάρτημα γωνιακής κεφαλής, προσάρτημα υποδοχής μυτών βιδώματος).

2. Τοποθετήστε τη μπαταρία.

3. Τοποθετήστε το εργαλείο (τρυπάνια, μύτες βιδώματος, υποδοχή μυτών βιδώματος).

4. Ρυθμίστε την προεπιλογή ροπής στρέψης στην απαιτούμενη βαθμίδα.
5. Ρυθμίστε την απαιτούμενη φορά περιστροφής.
6. Κρατήστε το ηλεκτρικό εργαλείο με ένα χέρι από τη χειρολαβή και πάρτε θέση εργασίας. Ποτέ μη χειρίζεστε τον διακόπτη προεπιλογής φοράς περιστροφής ή τη ρύθμιση ροπής στρέψης με τον κινητήρα σε κίνηση!

1. Θέτετε το εργαλείο σε λειτουργία.
   Μετά το τέλος της εργασίας:
2. Αφήστε τον διακόπτη ελεύθερο.
3. Γυρίστε το διακόπτη προεπιλογής φοράς περιστροφής (2) στη μεσαία θέση.

Συντήρηση και φροντίδα

Καθαρισμός

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Κατά την επεξεργασία μετάλλων μπορεί κατά την υπερβολική χρήση να επικαθήσει στο εσωτερικό του περιβλήματος αγώγιμη σκόνη.

Καθαρίζετε τακτικά το ηλεκτρικό εργαλείο και τις σχισμές αερισμού. Η συχνότητα εξαρτάται από το κατεργαζόμενο υλικό και από τη διάρκεια της χρήσης.
■ Στο εσωτερικό του περιβλήματος με τον κινητήρα πρέπει να γίνεται τακτική εκφύσηση με ξηρό πεπιεσμένο αέρα. Αφήστε το ηλεκτρικό εργαλείο να δουλεύει κατά τη διάρκεια εκφύσησης.

Επισκευές

Τυχόν επισκευές επιτρέπεται να εκτελούνται αποκλειστικά και μόνο από κάποιο εξουσιοδοτημένο από τον κατασκευαστή συνεργείο εξυπηρέτησης πελατών.

Ανταλλακτικά και εξαρτήματα

Για περαιτέρω εξαρτήματα, ιδιαίτερα για εργαλεία χρήσης, ανατρέξετε στους καταλόγους του κατασκευαστή.

Σχέδια αποσυναρμολογημένης όψης και λίστες ανταλλακτικών θα βρείτε στην ιστοσελίδα μας: www.flex-tools.com

Μεταφορά

Το ισοδύναμο της ποσότητας λιθίου που περιέχουν οι παραδιδόμενες μπαταρίες δεν υπερβαίνουν τα σχετικά όρια. Γι' αυτό η μπαταρία σαν μεμονωμένο εξαρτήματα και το ηλεκτρικό εργαλείο δεν υπόκεινται στις εθνικές ή στις διεθνείς διατάξεις περί επτικίνδυνων εμπορευμάτων.

Όταν μεταφέρονται περισσότερες συσκευές με μπαταρίες ιόντων λιθίου μαζί, αυτές οι διατάξεις μπορούν να αποκτήσουν σημασία και να απαιτήσουν τη λήψη ιδιαίτερων μέτρων ασφαλείας (π.χ. για τη συσκευασία).

Σε αυτή την περίπτωση πληροφορηθείτε για τις ισχύουσες διατάξεις στη χώρα προορισμού.

CE-Δήλωση συμβατότητας

Δηλώνουμε με αποκλειστική ευθύνη, ότι το προϊόν που περιγράφεται στο κεφάλαιο «Τεχνικά χαρακτηριστικά» βρίσκεται σε συμφωνία με τα ακόλουθα πρότυπα ή κανονιστικά έγγραφα:

EN 62841 σύμφωνα με τις διατάξεις των οδηγιών 2014/30/ΕΕ, 2006/42/ΕΚ, 2011/65/ΕΕ.

Υπεύθυνος για τεχνικά έγγραφα: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

i.v. P.G. and B.S. 2014

Υποδείξεις απόσυρσης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Άχρηστεύστε παλιά ηλεκτρικά εργαλεία πριν την απόρριψη:

τα ηλεκτρικά εργαλεία με καλώδιο αφαιρώντας το τροφοδοτικό καλώδιο, τα ηλεκτρικά εργαλεία με μπαταρία αφαιρώντας τη μπαταρία.

Μόνο για χώρες της Ευρωπαϊκής Ένωσης:

Μην πετάτε ηλεκτρικά εργαλεία στα οικιακά απορρίμματα! Σύμφωνα με την Κοινοτική Οδηγία 2012/19/ΕΕ σχετικά με τα παλαιές ηλεκτρικές και ηλεκτρονικές συσκευές και της μεταφοράς της σε εθνικό δίκαιο, τα αποβλητα ηλεκτρικά εργαλεία πρέπει να συλλέγονται χωριστά και να οδηγούνται σε φιλική προς το περιβάλλον ανακύκλωση.

Ανάκτηση πρώτων υλών αντί απόρριψης αποβλήτων.

Η συσκευή, τα εξαρτήματα και η συσκευασία θα πρέπει να οδηγούνται σε φιλική προς το περιβάλλον ανακύκλωση. Για την καθαρή ανακύκλωση τα πλαστικά μέρη έχουν σημανθεί ανάλογα.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Μην πετάτε τις μπαταρίες στα οικιακά απορρίμματα, στη φωτιά ή στο νερό. Μην ανοίγετε τις άχρηστες μπαταρίες.

Μπαταρίες πρέπει να συλλέγονται, να ανακυκλώνονται ή να απορρίπτονται με φιλικό προς το περιβάλλον τρόπο.

Μόνο για χώρες της Ευρωπαϊκής Ένωσης:

Σύμφωνα σύμφωνα με την Κοινοτική Οδηγία 2006/66/ΕΚ οι χαλασμένες ή αναλωμένες μπαταρίες δεν είναι πλέον υποχρεωτικό να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον.

i YΠΟΔΕΙΞΗ

Σχετικά με τις δυνατότητες απόρριψης απευθυνθείτε σε εξειδικευμένο κατάστημα.

Αποκλεισμός ευθύνης

Ο κατασκευαστής και ο αντιπρόσωπός του δεν αναλαμβάνουν καμία ευθύνη για ζημιές και απώλειες κέρδους λόγω διακοπής της λειτουργίας της επιχείρ-ησης, που προκλήθηκαν από το προϊόν ή από τη μη δυνατή χρήση του προϊόντος.

Ο κατασκευαστής και ο αντιπρόσωπός του δεν φέρουν καμία ευθύνη για ζημιές που προξενήθηκαν από μη σωστή χρήση ή σε συνδυασμό με προϊόντα άλλων κατασκευαστών.

İçindekiler
