BRUKSANVISNING IW 12" 950 18.0EC Flex

vinkelforsats, bitholderforsats).

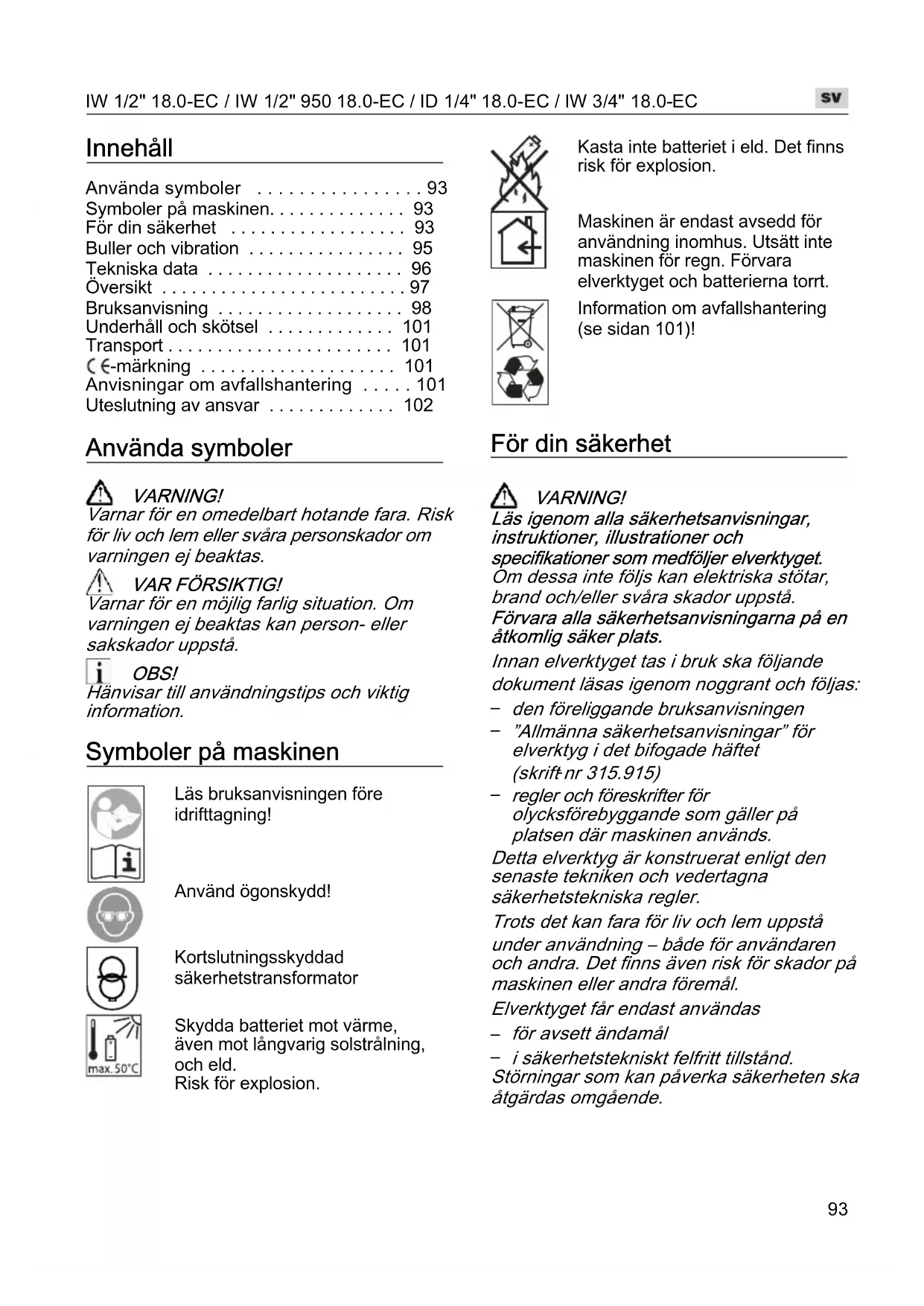

• Innehåll Använda symboler p. 93
• Symboler på maskinen p. 93
• För din säkerhet p. 93
• Buller och vibration p. 95
• Tekniska data p. 96
• Översikt p. 97
• Bruksanvisning p. 98
• Underhåll och skötsel p. 101
• Transport p. 101
• -märkning p. 101
• Anvisningar om avfallshantering p. 101
• Uteslutning av ansvar Använda symboler VARNING! Varnar för en omedelbart hotande fara. Risk för liv och lem eller svåra personskador om varningen ej beaktas. VAR FÖRSIKTIG! Varnar för en möjlig farlig situation. Om varningen ej beaktas kan person- eller sakskador uppstå. OBS! Hänvisar till användningstips och viktig information. Symboler på maskinen Läs bruksanvisningen före idrifttagning! Använd ögonskydd! Kortslutningsskyddad säkerhetstransformator Skydda batteriet mot värme, även mot långvarig solstrålning, och eld. Risk för explosion. Kasta inte batteriet i eld. Det finns risk för explosion. Maskinen är endast avsedd för användning inomhus. Utsätt inte maskinen för regn. Förvara elverktyget och batterierna torrt. Information om avfallshantering (se sidan 101)! För din säkerhet VARNING! Läs igenom alla säkerhetsanvisningar, instruktioner, illustrationer och specifikationer som medföljer elverktyget. Om dessa inte följs kan elektriska stötar, brand och/eller svåra skador uppstå. Förvara alla säkerhetsanvisningarna på en åtkomlig säker plats. Innan elverktyget tas i bruk ska följande dokument läsas igenom noggrant och följas: p. 102

den föreliggande bruksanvisningen

”Allmänna säkerhetsanvisningar” för elverktyg i det bifogade häftet (skrift

regler och föreskrifter för olycksförebyggande som gäller på platsen där maskinen används. Detta elverktyg är konstruerat enligt den senaste tekniken och vedertagna säkerhetstekniska regler. Trots det kan fara för liv och lem uppstå under användning – både för användaren och andra. Det finns även risk för skador på maskinen eller andra föremål. Elverktyget får endast användas

i säkerhetstekniskt felfritt tillstånd. Störningar som kan påverka säkerheten ska åtgärdas omgående.IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

Avsedd användning Den batteridrivna slagskruvdragaren IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC är avsedd för – yrkesmässig användning inom industri och hantverk – åtdragning och lossning av muttrar och skruvar med de angivna dimensionerna. Säkerhetsanvisningar för borrmaskiner och skruvdragare Håll i maskinen vid de isolerade greppytorna när du utför arbeten som innebär att insatsverktyget eller skruven kan träffa dolda elledningar eller den egna nätsladden. Om skruven kommer i kontakt med en strömförande ledning kan även maskinens metalldelar bli spänningsförande och orsaka elektriska stötar. Använd extrahandtagen, om sådana följde med vid leveransen av elverktyget. Kontrollförlust kan leda till skador. Använd lämpliga sökverktyg för att hitta dolda elledningar, eller anlita en lokal vatten- och energileverantör. Kontakt med elledningar kan leda till brand och elektriska stötar. Skada på en gasledning kan leda till explosion. Punktering av en vattenledning orsakar sakskador. Stäng genast av elverktyget om insatsverktyget blockeras. Var beredd på stora reaktionsmoment som kan orsaka rekyler. Insatsverktyget blockeras om – elverktyget överbelastas eller – det hamnar snett i arbetsstycket som ska bearbetas. Håll elverktyget med ett stadigt grepp. Vid åtdragning och lossning av skruvar kan stora reaktionsmoment uppstå tillfälligt. Säkra arbetsstycket. Ett arbetsstycke som är fastspänt med spännverktyg eller skruvstäd hålls säkrare än för hand. Vänta tills elverktyget har stannat helt innan du lägger det ifrån dig. Insatsverktyget kan fastna och göra att man tappar kontrollen över elverktyget. Använd endast originalbatterier med den spänning som anges på ditt elverktygs typskylt. Om andra batterier används, t.ex. kopior, rekonditionerade batterier eller främmande fabrikat, finns det risk för person- och sakskador till följd av exploderande batterier. Säkerhetsföreskrifter för hantering av batterier Öppna inte batteriet. Det finns risk för kortslutning. Skydda batteriet mot värme, även mot långvarig solstrålning, samt eld, vatten och fukt. Det finns risk för explosion. Om batteriet skadas eller används på fel sätt kan ångor tränga ut. Tillför frisk luft och sök vid besvär upp en läkare. Ångor kan irritera andningsvägarna. Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt, skölj med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Läckande batterivätska kan medföra hudirritation eller brännskador. Ladda endast batterierna med laddare som rekommenderas av tillverkaren. Om en laddare som är lämplig för en viss typ av batterier används med andra batterier finns det risk för brand. På grund av spetsiga föremål som t.ex. en nagel eller skruvmejsel eller på grund av yttre påverkan kan batteriet skadas. Detta kan leda till en intern kortslutning och batteriet kan komma att brinna, ryka, explodera eller överhettas. Särskilda säkerhetsanvisningar Innan arbeten på elverktyget påbörjas ska omkopplaren för rotationsriktning ställas i mittläget. Omkopplaren för rotationsriktning resp. vridmomentsinställningen ska endast användas när verktyget står stilla. Använd endast självhäftande dekaler för att märka elverktyget. Borra ej hål i huset.IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

Buller och vibration OBS! Buller- och svängningsvärdena har uppmätts enligt EN 62841. Värdena hittar du i tabellen ”Tekniska data”. VARNING! De angivna mätvärdena gäller för nya maskiner. Vid dagligt bruk ändras buller- och svängningsvärdena. OBS! Svängningsnivån som anges i denna bruks- anvisning är uppmätt enligt en i EN 62841 standardiserad mätmetod och kan användas för att jämföra elverktyg med varandra. Den lämpar sig också för en preliminär uppskattning av svängningsbelastningen. Den angivna svängningsnivån gäller för elverktygets huvudsakliga användning. Om elverktyget används för andra ändamål med avvikande insatsverktyg eller bristande underhåll, kan svängningsnivån avvika. Detta kan tydligt höja svängnings- belastningen över hela livslängden. För en exakt bedömning av svängnings- belastningen bör även den tid som maskinen är frånslagen, eller visserligen är igång men inte används, tas med i beräkningen. Detta kan tydligt minska svängningsbelastningen över hela livslängden. Vidta extra säkerhetsåtgärder för att skydda användaren mot att påverkas av svängningarna, t.ex. underhåll elverktyget och insatsverktygen, håll händerna varma, organisera arbetsförloppen. VAR FÖRSIKTIG! Använd hörselskydd när ljudtrycket överskrider 85 dB(A).IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

Tomgångsvarvtal – steg 1 – steg 2 – steg 3 varv/min

0,4 0,7 1,1 tillåten omgivningstemperatur - vid laddning - vid drift och förvaring °C -10 ... +40 <50 A-viktad ljudtrycksnivå Ljudtrycksnivå L

dB(A) 102 94 102 103,3 Osäkerhet K db 3,0 Totalt svängningsvärde (vektorsumman av tre riktningar) Svängningsemissionsvärde a

vid .... – skruvning m/s

Översikt I denna bruksanvisning beskrivs flera olika elverktyg. Framställningen kan i detalj avvika från det köpta elverktyget. 1Strömställare För till- och frånkoppling samt uppstart upp till maximalt varvtal 2 Omkopplare för rotationsriktning 3 Verktygshållare 4 Arbetsplatsbelysning 5 Handtag 6 Kontrollpanel för varvtalsnivåer 7 Plats för batteri 8 Litiumjonbatteri (2,5 Ah/5,0 Ah/8,0 Ah) 9 Frigöringsknapp för batteri 10 Batteriets laddningsindikering 11 Bältesklämma (inte för IW 3/4" 18,0-EC) 12 Fästskruv (inte för IW 3/4" 18,0-EC) 13 Bithållare (inte för IW 3/4" 18,0-EC)IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

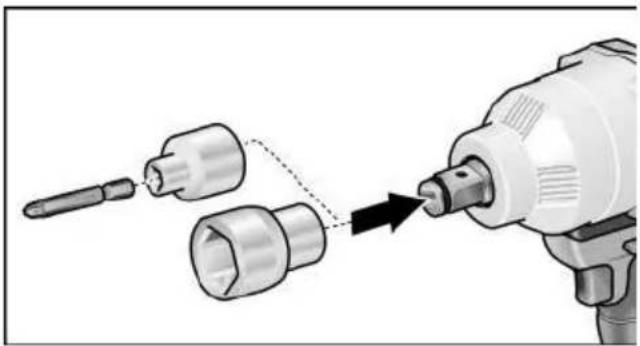

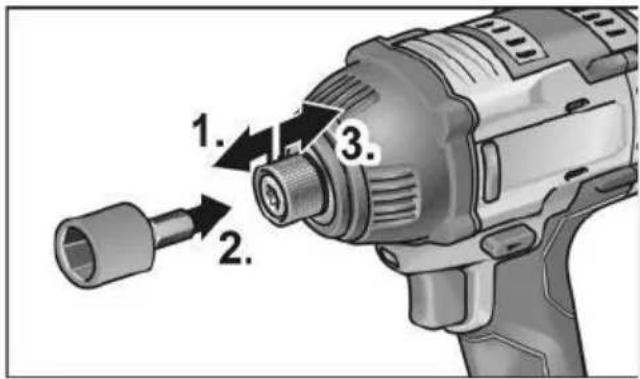

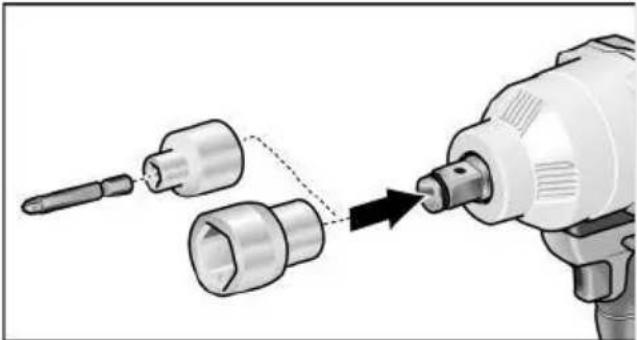

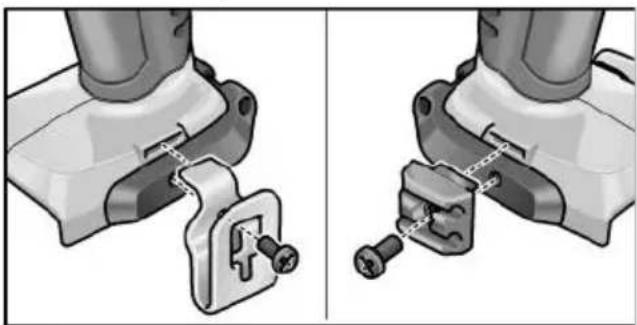

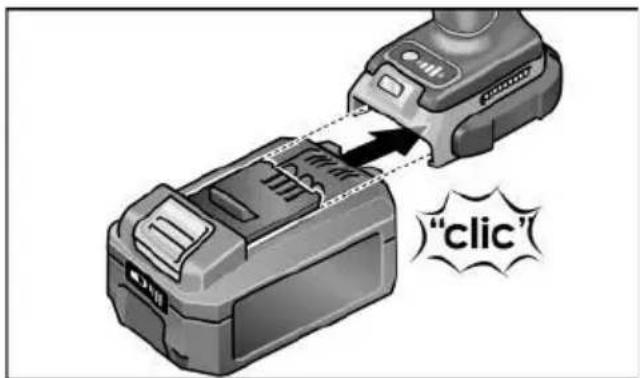

Bruksanvisning Före idrifttagning Packa upp elverktyget och motsvarande tillbehör och kontrollera att leveransen är fullständig och om transportskador uppstått. Sätt fast bältesklämman resp. bithållaren med medföljande skruv. OBS! Vid leveransen är batterierna inte helt laddade. Ladda batterierna helt innan maskinen används första gången. Se ”Laddare/Laddning”. Verktygsbyte VAR FÖRSIKTIG! Innan arbeten på elverktyget påbörjas ska omkopplaren för rotationsriktning (2) ställas i mittläget. IW 1/2“ 18.0-EC / IW 1/2“ 950 18.0-EC / IW 3/4“ 18.0-EC: Sätt hylsnyckeln på slagskruvdragarens fyrkantsadapter (1.). Sätt i verktyget i hylsnyckeln (2.). ID 1/4“ 18.0-EC: Dra verktygslåsningen framåt (1.) och tryck verktyget till anslag (2.). Släpp verktygslåsningen. För att ta ut verktyget, dra verktygslås- ningen bakå (3.). Sätta i/byta batteri Tryck in det laddade batteriet i elverk- tyget tills batteriet snäpper fast helt. För att ta ut batteriet, tryck på frigörings- knapparna (1.) och dra ut det (2.). VAR FÖRSIKTIG! När batteriet inte används ska kontakterna på det skyddas. Lösa metalldelar kan kortsluta kontakterna, vilket innebär risk för explosion och brand!IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

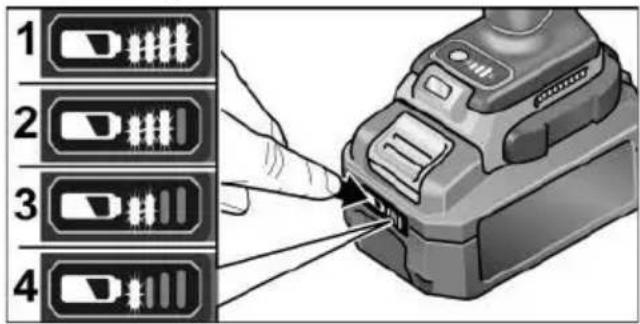

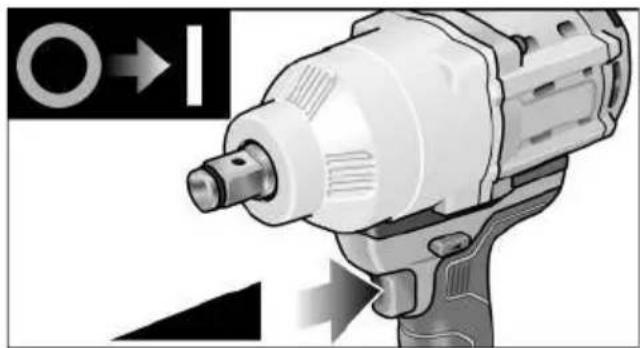

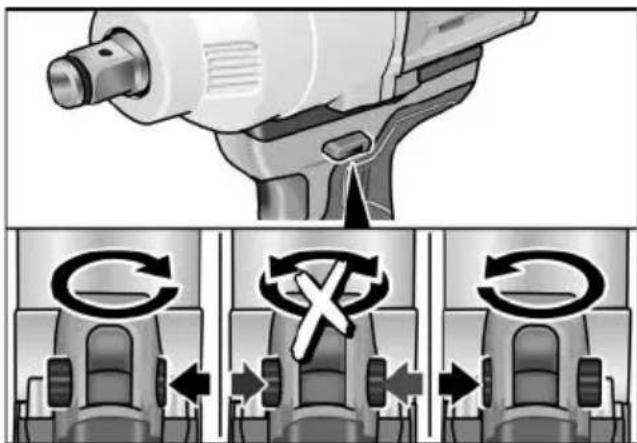

Batteriets laddningsnivå Genom att trycka på knappen kan man med hjälp av lysdioderna för batteriets laddningsindikering kontrollera laddningsnivån. Indikeringen slocknar efter fem sekunder. Om en av lysdioderna blinkar måste batteriet laddas. Om ingen lysdiod lyser när man trycker på knappen är batteriet defekt och måste bytas ut. Inställning av rotationsriktning VAR FÖRSIKTIG! Ändra bara rotationsriktning när elverktyget står stilla. Ställ omkopplaren för rotationsriktning i önskat läge: – Vänster: moturs (skruva ur skruvar, lossa skruvar) – Höger: medurs (borra, skruva i skruvar, dra fast skruvar) – Mitten: Tillkopplingsspärr (verktygsbyte, vid alla arbeten på elverktyget) Koppla till maskinen Maskinens tillkoppling: Tryck på strömställaren. Med elverktygets strömställare går det att öka varvtalet stegvis upp till maximal- värdet. Maskinens frånkoppling: Släpp strömställaren. OBS!

Elverktyget har en broms som genast stannar insatsverktyget när strömställaren släpps.

Vid långvarig användning av elverktyget bör man huvudsakligen arbeta med strömställaren helt intryckt. Sätta på/stänga av arbetsbelysningen

1. Ställ rotationsriktningsväljaren (2) i läge

”Framåt” eller ”Bakåt”.

2. Tryck ner elverktygets på/av-knapp (1)

– Arbetsbelysningen tänds

3. Släpp elverktygets på/av-knapp (1)

– Arbetsbelysningen släcks automatiskt efter ca 10 Inställning av varvtal och vridmomentIW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

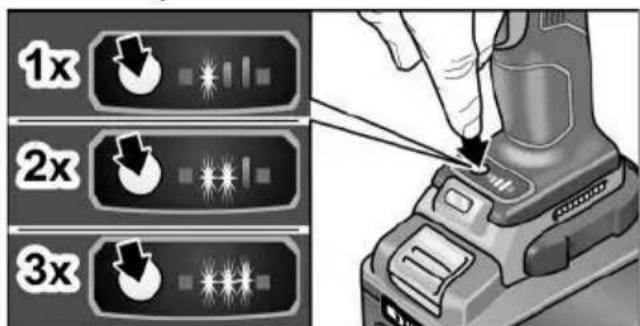

Ändra varvtal/vridmoment

1. Sätt på på/av-knappen (1)

2. Tryck snabbt på lägesväljaren

(ca 0,5 sekunder). – En lysdiod lyser – vridmoment:

3. Tryck snabbt på lägesväljaren

– Två lysdioder lyser – vridmoment:

4. Tryck snabbt på lägesväljaren

– Tre lysdioder lyser – vridmoment:

5. Tryck snabbt på lägesväljaren

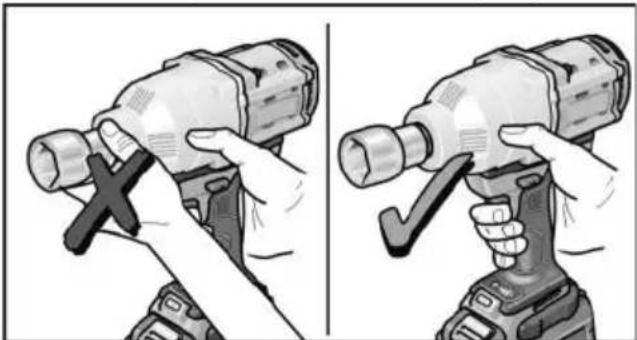

– En lysdiod lyser – vridmomentet återställs till: Vridmomentet kan höjas igen enligt beskrivningen. När elverktyget används i backläget, som bara har ett varvtal, slocknar lysdioderna i basen automatiskt. Omställning från enkelslagsläge till slagskruvsläge (endast ID 1/4" och IW 1/2") Tryck ca 1,5 sekunder på lägesväljaren. – Lägeslysdioden lyser – enkelslagsläge aktivt. – Lägeslysdioden lyser inte – slagskruvsläge aktivt. Arbeta med elverktyget VAR FÖRSIKTIG! Innan arbeten på elverktyget påbörjas ska omkopplaren för rotationsriktning (2) ställas i mittläget. BSERVERA För att hanteringen ska bli enklare vid skruvdragning kan skruvbiten också sättas in direkt i verktygshållaren på elverktyget.

1. Montera verktygshållare (snabbchuck,

vinkeltillsats, bithållartillsats).

2. Sätt i batteriet.

4. Ställ in önskat läge för vridmoment.

5. Ställ in önskad rotationsriktning.

6. Greppa elverktyget i handtaget med

ena handen och inta arbetsställning. Manövrera aldrig rotationsriktnings- förvalsknappen eller vridmoments- inställningen när motorn är igång!

7. Koppla till maskinen.

Efter arbetets slut:

8. Släpp strömställaren.

9. Ställ omkopplaren för rotationsriktning (2)

Underhåll och skötsel Rengöring VARNING! Vid bearbetning av metall kan vid intensiv användning strömledande damm avlagras på husets insida. Rengör elverktyget och ventilationsgallret regelbundet. Intervallen är beroende av det bearbetade materialet och brukstiden. Blås ur husets insida med motor regelbundet med torr tryckluft. Låt elverktyget vara igång när det görs. Reparationer Reparationer får endast utföras av en serviceverkstad som är auktoriserad av tillverkaren. Reservdelar och tillbehör Se tillverkarens kataloger för ytterligare tillbehör, särskilt insatsverktyg. Sprängskisser och reservdelslistor hittar du på vår hemsida: www.flex-tools.com Transport Den litiumekvivalenta mängden hos batterierna som ingår i leveransomfatt- ningen ligger under gängse gränsvärden. Därför omfattas batteriet som enskild komponent samt elverktyget med sin leveransomfattning inte av nationella eller internationella föreskrifter om farligt gods. Vid transport av flera verktyg med litiumjonbatterier kan dessa föreskrifter bli relevanta och särskilda säkerhetsåtgärder (t.ex. för emballaget) krävas. Ta i så fall reda på vilka föreskrifter som gäller i landet där verktygen används. -märkning Vi intygar under ensamt ansvar att den under ”Tekniska data” beskrivna produkten överensstämmer med följande standarder eller normativa dokument: EN 62841 enligt bestämmelserna i direktiven 2014/30/EU, 2006/42/EG, 2011/65/EU. Ansvarig för tekniska underlag: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Ta bort nätkabeln på nätdrivna elverktyg

och ta bort batteriet på batteridrivna elverktyg. Endast för EU-stater. Kasta inte elverktyg bland hushållssoporna! Enligt det europeiska direktivet 2012/19/EU om el- och elektronik-avfall och dess tillämpning i den nationella lagstiftningen ska förbrukade elverktyg samlas in separat och lämnas till återvinning. Materialåtervinning istället för avfallshantering. Verktyg, tillbehör och emballage ska lämnas till miljövänlig återvinning. För att underlätta sorteringen vid återvinning är plastdelarna märkta.IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

VARNING! Kasta aldrig ackumulatorer/batterier bland hushållssoporna, i eld eller i vatten. Öppna inte uttjänta ackumulatorer. Ackumulatorer/batterier ska samlas in, återvinnas eller avfallshanteras på miljövänligt sätt. Endast för EU-stater. Enligt det europeiska direktivet 2006/66/EG måste defekta eller förbrukade ackumula- torer/batterier samlas in separat och lämnas till återvinning. OBS! Fråga en fackhandlare om möjligheter till avfallshantering. Uteslutning av ansvar Tillverkaren och hans representant ikläder sig inget ansvar för skador eller förlorad vinst genom driftsavbrott som uppstår genom produkten eller genom att produkten ej kan användas. Tillverkaren och hans representant ikläder sig inget ansvar för skador som uppstår genom felaktig användning eller i förbindelse med andra tillverkares produkter.IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC
