MANUAL DE UTILIZADOR IW 12" 950 18.0EC Flex

• Índice Símbolos utilizados p. 53
• Símbolos no aparelho p. 53
• Para sua segurança p. 53
• Ruído e vibração p. 55
• Caraterísticas técnicas p. 56
• Panorâmica da máquina p. 57
• Instruções de utilização p. 58
• Manutenção e tratamento p. 61
• Transporte p. 61
• Conformidade p. 61
• Indicações sobre reciclagem p. 62
• Exclusão de responsabilidades Símbolos utilizados AVISO! Carateriza um perigo imediato e eminente. A não observação da indicação pode implicar morte ou ferimentos muito graves. ATENÇÃO! Carateriza uma situação possivelmente perigosa. A não observação da indicação pode implicar ferimentos ou prejuízos materiais. INDICAÇÃO Carateriza conselhos de utilização e informações importantes. Símbolos no aparelho Antes da colocação em funcionamento, leia as Instruções de serviço! Usar óculos de proteção! Transformador de segurança protegido contra curto-circuito Proteja o acumulador do calor, por exemplo, também contra radiação solar contínua e fogo. Existe perigo de explosão. Não deitar o acumulador para o fogo. Existe perigo de explosão. O aparelho só é adequado para ser utilizado em espaços fechados. Não expor o aparelho à chuva. Armazenar a ferramenta elétrica e os acumuladores em espaços secos. Indicações sobre reciclagem (ver página 62)! Para sua segurança AVISO! Leia todas as indicações de segurança, instruções, figuras e especificações fornecidas com a ferramenta elétrica. Negligências no respeito pelas indicações de segurança podem ter como consequência um choque eléctrico, incêndio e/ou ferimentos graves. Guarde todas as indicações de segurança e instruções para o futuro. Ler antes da utilização da ferramenta elétrica e proceder em conformidade: p. 62

estas Instruções de serviço,

as «Instruções gerais de segurança para utilização de ferramentas elétricas» na documentação anexa (textos n.º: 315.915),

as regras e as normas em vigor para prevenção de acidentes no local de utilização. Esta ferramenta elétrica foi fabricada de acordo com o estado atual da técnica e com as regras técnicas de segurança reconhecidas. No entanto, na sua utilização, podem existir riscos para a vida e a integridade física do utilizador ou de terceiros ou ocorrer danos na máquina ou noutros bens. A ferramenta elétrica só deve ser utilizada

de acordo com as disposições legais,

em perfeita situação de segurança técnica. As avarias que prejudiquem a segurança devem ser imediatamente eliminadas.IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

Utilização de acordo com as disposições legais A aparafusadora de percussão com acumu- lador IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC foi concebida – para utilização profissional na indústria e em oficinas, – para apertar e desapertar porcas e parafusos nas dimensões indicadas. Instruções de segurança para berbequins e aparafusadoras Quando efetuar trabalhos nos quais a ferramenta utilizada ou o parafuso possam encontrar cabos elétricos escondidos ou o próprio cabo de alimentação, segure o aparelho nas superfícies do punho isoladas. O contacto do parafuso com um cabo sob tensão também pode colocar compo- nentes metálicos do aparelho sob tensão e provocar um choque elétrico. Utilize punhos adicionais, caso sejam fornecidos com a ferramenta elétrica. A perda de controlo pode dar origem a ferimentos. Utilize aparelhos detetores adequados para detetar tubagens de alimentação ocultas ou peça a intervenção da entidade local responsável pelas tubagens de alimentação. O contacto com cabos elétricos pode provocar um incêndio e choque elétrico. Danos num tubo de gás podem provocar uma explosão. A penetração num cano de água provoca danos materiais. Desligue a ferramenta elétrica imediatamente, se a ferramenta em utilização bloquear. Esteja sempre preparado para os momentos de reação elevados que provocam um contragolpe. A ferramenta utilizada bloqueia, se: – a ferramenta elétrica estiver em sobrecarga

– ficar empenada na peça a trabalhar. Segure bem a ferramenta elétrica. Ao apertar e desapertar parafusos, podem surgir momentos de reação elevados, por breves momentos. Fixe a peça a trabalhar. Uma peça mantida fixa num dispositivo de aperto ou num torno de bancada está mais segura do que presa com a mão. Espere até que a ferramenta elétrica esteja completamente parada, antes de a pousar. A ferramenta utilizada pode prender-se e provocar a perda de controlo sobre a ferramenta elétrica. Utilize apenas acumuladores originais com a tensão indicada na placa de caraterísticas da sua ferramenta elétrica. No caso de utilização de outros acumu- ladores, p. ex., imitações, acumuladores restaurados ou de outros fabricantes, existe perigo de ferimentos e de danos materiais devido a explosão. Indicações de segurança para o manuseamento de acumuladores Não abra o acumulador. Existe perigo de curto-circuito. Proteja o acumulador do calor, por exemplo, também contra radiação solar contínua, fogo, água e humidade. Existe perigo de explosão. No caso de danos e utilização indevida do acumulador, podem libertar-se vapores. Ventile com ar fresco e procure um médico em caso de má disposição. Os vapores podem irritar as vias respiratórias. Aplicações inadequadas podem provocar fugas do líquido do acumulador. Evite o contacto com este líquido. No caso de um contacto acidental, lave imediatamente com água. Se o líquido entrar em contacto com os olhos, procure auxílio médico. O líquido que escapa do acumulador pode causar irritações ou queimaduras na pele. Carregue os acumuladores apenas com carregadores recomendados pelo fabricante. Um carregador apropriado para um determinado tipo de acumuladores pode causar um incêndio se for utilizado com outros acumuladores.

O acumulador pode ser danificado por objetos afiados, como, p. ex., pregos ou chaves de fendas, ou pela aplicação de força externa. Pode ocorrer um curto-circuito interno e o acumulador pode queimar, fumegar, explodir ou sobreaquecer.IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

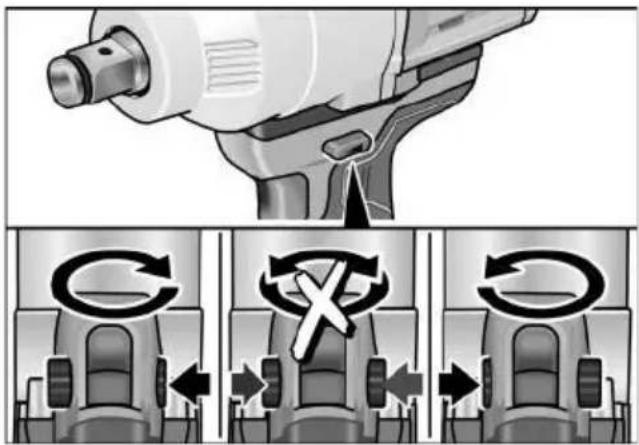

Indicações de segurança especiais Antes de qualquer intervenção na ferramenta elétrica, colocar o seletor do sentido de rotação na posição central. Acionar o seletor do sentido de rotação ou a regulação do binário só com a ferramenta completamente parada. Para identificação da ferramenta elétrica, utilizar somente chapas autocolantes. Não fazer furos na estrutura. Ruído e vibração INDICAÇÃO Os valores de ruído e de vibração foram apurados de acordo com a EN 62841. Poderá encontrar os valores na tabela «Caraterísticas técnicas». AVISO! Os valores de medição indicados são válidos para aparelhos novos. Na utilização diária, os valores de ruído e de oscilação alteram-se. INDICAÇÃO O nível de vibrações indicado nestas instruções foi medido em conformidade com um processo de medição normalizado na EN 62841 e pode ser utilizado para a compa- ração de ferramentas elétricas entre si. Este processo também é adequado para uma estimativa provisória da carga das vibrações. O nível de vibrações indicado representa as principais utilizações da ferramenta elétrica. No entanto, se a ferramenta elétrica for aplicada noutras situações com ferramentas de aplicação diferentes ou com insuficiente manutenção, o nível de vibrações também pode ser diferente. Isto pode aumentar claramente a carga das vibrações durante o período global de trabalho. Para uma estimativa exata da carga das vibrações, também devem ser considerados os tempos em que o aparelho está desligado ou, embora estando a funcionar, não está, de facto, em utilização. Isto pode reduzir clara- mente a carga das vibrações durante o período global de trabalho. Determine medidas de segurança adicionais para proteger o utilizador do efeito das vibrações, como, por exemplo: manutenção da ferramenta elétrica e das ferramentas aplicadas, manutenção das mãos quentes, organização dos ciclos de trabalho. ATENÇÃO! Com um nível de pressão acústica superior a 85 dB(A), deve usar-se proteção auditiva.IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

Caraterísticas técnicas Aparelho IW 1/2" 18.0-EC IW 1/2" 950 18.0-EC ID 1/4" 18.0-EC IW 3/4" 18.0-EC Tipo Aparafusa- dora de percussão Aparafusa- dora de percussão Aparafusa- dora de percussão Aparafusa- dora de percussão Acumuladores permitidos Ah AP 18.0/2,5 AP 18.0/5,0 AP 18.0/8,0 Carregadores permitidos CA 10.8/18.0 CA 18.0 Binário máximo – Aparafusamento forte Nm 250

Número de rotações em vazio – Fase 1 – Fase 2 – Fase 3 min

-10 ... +40 <50 Nível de pressão acústica de valorização A Nível de pressão acústica L

dB(A) 91 83 91 92.3 Nível de potência acústica L

dB(A) 102 94 102 103,3 Insegurança K db 3,0 Valor global de vibrações (soma de vetores de três sentidos) Valor de emissão de vibrações a

ao .... – Aparafusar m/s

Panorâmica da máquina Neste manual são descritas várias ferramentas eléctricas. As representações gráficas podem divergir da ferramenta eléctrica adquirida no que diz respeito a detalhes. 1 Interruptor Para ligar e desligar, assim como para aumentar a velocidade até ao máximo de rotações 2 Seletor do sentido de rotação 3 Admissão da ferramenta 4 Iluminação do posto de trabalho 5 Punho 6 Bedienfeld Drehzahlstufen 7 Módulo recetor para o acumulador 8 Acumulador de iões de lítio (2,5 Ah/5,0 Ah/8,0 Ah) 9 Tecla para desbloquear o acumulador 10 Indicação do estado do acumulador 11 Grampo para cinto (não para IW 3/4" 18.0-EC) 12 Suporte para bits (não para IW 3/4" 18.0-EC) 13 Parafuso de fixação (não para IW 3/4" 18.0-EC)IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

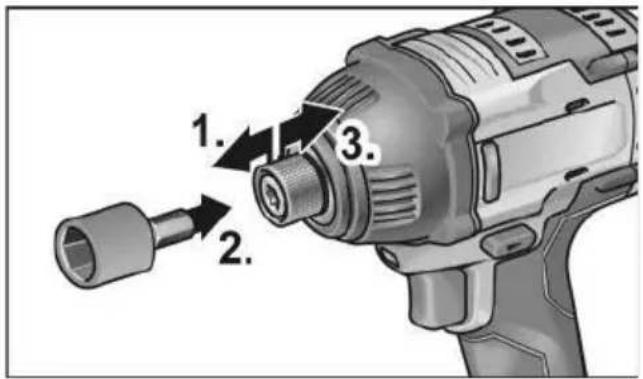

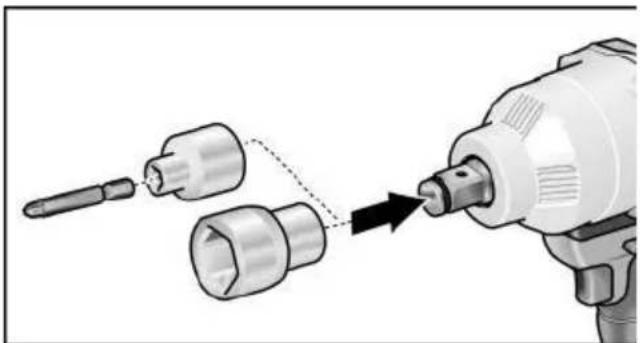

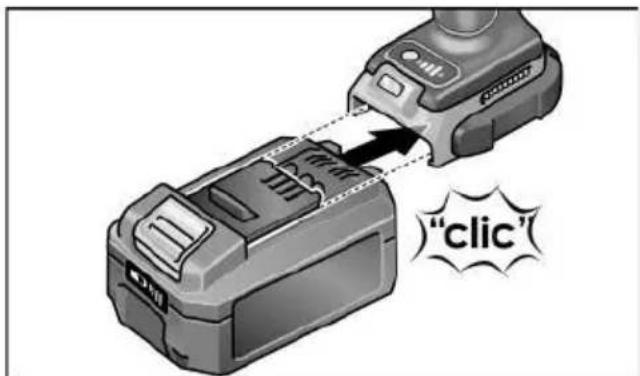

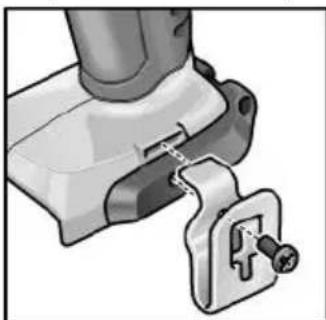

Instruções de utilização Antes da colocação em funcionamento Desembalar a ferramenta elétrica e acessórios e verificar se o forneci-mento está completo e se existem danos provocados pelo transporte. Fixar o grampo para cinto e o suporte para bits com o parafuso fornecido. INDICAÇÃO Os acumuladores, na altura do fornecimento, não têm a carga completa. Antes do primeiro funcionamento, carregar os acumuladores completamente. Para o efeito, consultar «Carregador/Operação de carga». Mudança de ferramenta ATENÇÃO! Antes de qualquer intervenção na ferramenta elétrica, colocar o seletor do sentido de rotação (2) na posição central. IW 1/2“ 18.0-EC / IW 1/2“ 950 18.0-EC / IW 3/4“ 18.0-EC: Pressionar a chave de caixa sobre o adaptador quadrangular da aparafusadora de percussão (1.). Aplicar a ferramenta na chave de caixa (2.). ID 1/4“ 18.0-EC: Puxar o bloqueio de ferramentas para afrente (1.) e pressionar a ferramenta até ao batente (2.). Soltar o bloqueio de ferramentas. Para retirar a ferramenta, puxar o bloqueio de ferramentas para trás (3.). Aplicar/substituir o acumulador Pressionar o acumulador carregado até encaixar completamente na ferramenta elétrica. Para desmontar, pressionar a tecla de desbloqueio (1.) e retirar o acu-mulador (2.).IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

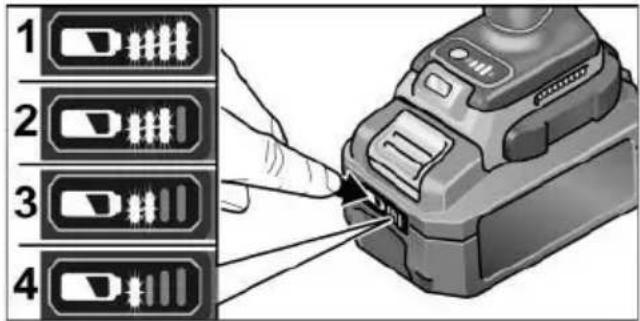

ATENÇÃO! No caso de não utilização, proteger os contactos do acumulador. Peças metálicas soltas podem provocar curto-circuitos nos contactos, existindo perigo de explosão e incêndio! Estado de carga do acumulador Premindo a tecla, pode verificar-se o estado de carga no LED de indicação do estado do acumulador. A indicação apaga-se após 5 segundos. Se um LED piscar, é necessário carregar o acumulador. Se, depois de se premir a tecla, nenhum LED se acender, o acu- mulador está avariado e tem de ser substituído. Pré-seleção do sentido de rotação ATENÇÃO! Alterar o sentido de rotação somente com a ferramenta elétrica completamente parada. Colocar o seletor do sentido de rotação na posição necessária: – À esquerda: contra os ponteiros do relógio (desenroscar parafusos, soltar parafusos) – À direita: no sentido dos ponteiros do relógio (furar, enroscar parafusos, apertar parafusos) – No meio: bloqueio de ligação (mudança de ferramenta, em todas as intervenções na ferramenta elétrica) Ligar a ferramenta elétrica Ligar o aparelho: Premir o interruptor. O interruptor da ferramenta elétrica permite um aumento gradual do número de rotações, até ao valor máximo. Desligar o aparelho: Soltar o interruptor. INDICAÇÃO

A ferramenta elétrica dispõe de um travão que para a ferramenta em utilização imediatamente depois de se soltar o interruptor.

Com uma utilização constante da ferramenta elétrica, deverá, principalmente, trabalhar-se com o interruptor completamente pressionado. Ligar/desligar a iluminação do posto de trabalho

1. Comutar o seletor do sentido de

rotação (2) para a posição "Para a frente" ou "Para trás".

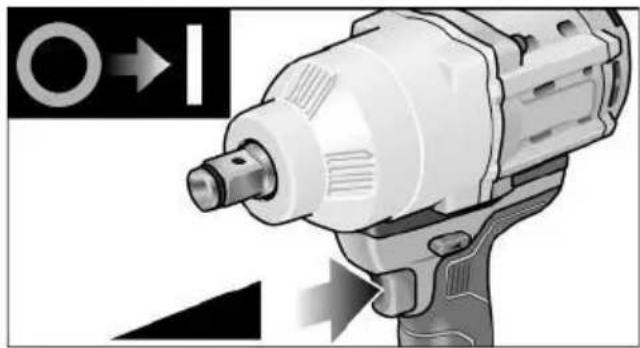

2. Pressionar botão de ligar/desligar (1) da

ferramenta elétrica – Iluminação do posto de trabalho acesa

3. Soltar o botão de ligar/desligar (1) da

ferramenta elétrica – A iluminação do posto de trabalho apaga-se automaticamente após aprox. 10 sIW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

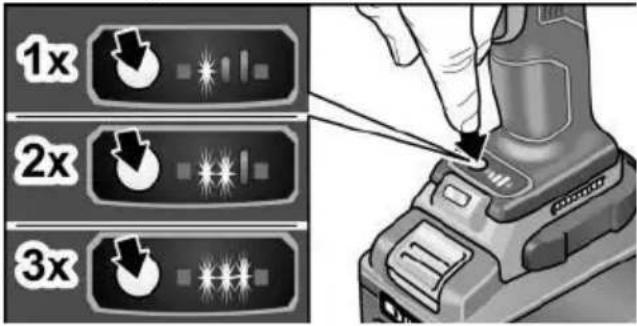

Pré-seleção das rotações e do binário Comutar rotações/binário

1. Ativar o botão de ligar/desligar (1)

2. Premir brevemente o interruptor do

modo (aprox. 0,5 s). – Um LED aceso – binário:

3. Premir brevemente o interruptor do modo

– Dois LEDs acesos – binário:

4. Premir brevemente o interruptor do modo

– Três LEDs acesos – binário:

5. Premir brevemente o interruptor do modo

– Um LED aceso – binário comuta de volta para: O binário pode ser novamente aumentado tal como descrito. Com a ferramenta elétrica em marcha atrás – apenas uma velocidade de rotação – os LEDs existentes na base apagam-se automaticamente. Comutar o modo de impacto para o modo de aparafusadora de percussão (apenas ID 1/4" e IW 1/2") Pressionar o seletor de modo durante aprox. 1,5 s. – Indicador LED do modo aceso – modo de impacto ativo – Indicador LED do modo não aceso – modo de aparafusadora de percussão ativo. Trabalhar com a ferramenta elétrica ATENÇÃO! Antes de qualquer intervenção na ferramenta elétrica, colocar o seletor do sentido de rotação (2) na posição central. INDICAÇÃO Para facilitar o manuseamento ao aparafusar, o bit de aparafusamento pode também ser montado diretamente na admissão da ferramenta do aparelho.

4. Colocar o seletor do binário na fase

5. Regular o sentido de rotação necessário.

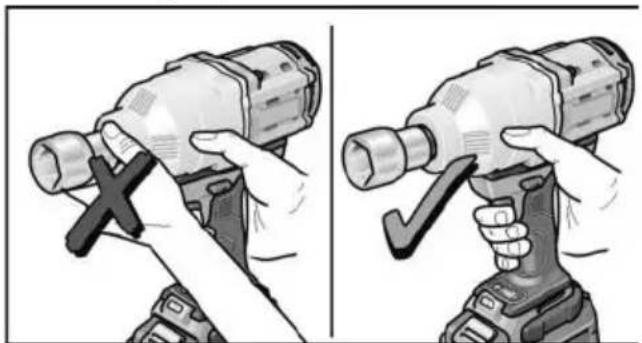

6. Segurar a ferramenta elétrica com uma

Com o motor em funcionamen-to, nunca acionar o seletor do sentido de rotação ou a regulação do binário!

7. Ligar o aparelho.

Depois de terminado o trabalho:

de rotação (2) na posição central. Manutenção e tratamento Limpeza AVISO! Ao trabalhar-se com metais e em caso de utilização extrema, pode depositar-se pó condutivo no interior da estrutura. Limpar regularmente a ferramenta elétrica e as ranhuras de ventilação. A frequência da limpeza depende do material a trabalhar e da duração da utilização. Limpar, regularmente, com ar compri- mido seco, o interior da estrutura com motor. Deixar a ferramenta elétrica em funcionamento. Reparações As reparações devem ser executadas, exclusivamente, por Serviços Técnicos autorizados pelo fabricante. Peças de reparação e acessórios Para mais acessórios, principalmente ferra- mentas de aplicação, consulte o catálogo do fabricante. Desenhos de explosão e listas de peças de reparação podem ser consultados na nossa Homepage: www.flex-tools.com Transporte A quantidade equivalente de lítio dos acu- muladores incluídos no fornecimento é inferior aos valores limite em vigor. Por isso, o acumulador, como peça isolada, e a ferra- menta elétrica, com os elementos incluídos no seu fornecimento, não estão sujeitos a normas nacionais ou internacionais sobre materiais perigosos. No transporte de vários aparelhos com acu- muladores de iões de lítio, estas normas podem tornar-se relevantes e exigir medidas especiais de segurança (p. ex., para a emba- lagem). Neste caso, informe-se sobre as normas em vigor no país de utilização. Conformidade Declaramos, sob nossa inteira responsa- bilidade, que o produto descrito em «Caraterísticas técnicas» se encontra em conformidade com as normas e os documentos normativos seguintes: EN 62841 de acordo com as determina- ções das diretivas 2014/30/UE, 2006/42/CE, 2011/65/UE. Responsável pela documentação técnica: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Indicações sobre reciclagem AVISO! As ferramentas elétricas fora de serviço devem ser inutilizadas antes de serem eliminadas:
