IW 12" 950 18.0EC - Vŕtačka Flex - Bezplatný návod na obsluhu

Typ produktu	Bezdrôtový rázový uťahovák
Značka	Flex
Model	IW 12" 950 18.0EC
Maximálny krútiaci moment	950 Nm
Voľnobežné otáčky (3 polohy)	500 / 1000 / 2100 min⁻¹
Úderová frekvencia (3 polohy)	1000 / 2000 / 2450 min⁻¹
Hmotnosť (bez akumulátora)	3,1 kg
Typ napájania	Lítium-iónová batéria 18 V
Kompatibilné batérie	AP 18.0/2.5, AP 18.0/5.0, AP 18.0/8.0 Ah
Kompatibilné nabíjačky	CA 10.8/18.0, CA 18.0
Hladina akustického tlaku (LpA)	83 dB(A)
Hladina akustického výkonu (LWA)	94 dB(A)
Vibrácie (skrutkovanie)	15,1 m/s² (K=1,5 m/s²)
Prevádzková teplota	< 50 °C
Teplota nabíjania	-10 až +40 °C
Integrované osvetlenie	LED pracovné osvetlenie
Volič krútiaceho momentu/rýchlosti	3 nastaviteľné polohy
Smer otáčania	Vpred, stop, vzad
Motorová brzda	Áno
Opasok na nosenie	Súčasťou balenia (okrem modelov 3/4")
Nástrojový držiak	Súčasťou balenia
Použitie	Profesionálne (priemysel a remeslá)
Údržba	Pravidelne čistite vetracie otvory
Opravy	V autorizovanom servise Flex
Zhoda	CE (EN 62841, smernice EÚ)

Často kladené otázky - IW 12" 950 18.0EC Flex

Ako vymeniť nástroj na bezdrôtovom rázovom uťahováku Flex IW 12" 950 18.0EC?

Ak chcete vymeniť nástroj, najprv prepnite prepínač smeru otáčania do strednej polohy (blokovanie proti spusteniu). Potom pri modeloch so štvorcovým pohonom (IW 1/2") nasaďte nástrčný kľúč na štvorec a vložte nástroj. Pri modeli ID 1/4" potiahnite blokovanie nástroja dopredu, nástroj zasuňte až na doraz a potom blokovanie uvoľnite.

Ktoré akumulátory sú kompatibilné s rázovým uťahovákom Flex?

Povolené akumulátory sú modely AP 18.0/2,5, AP 18.0/5,0 a AP 18.0/8,0 Ah. Používajte iba originálne akumulátory Flex zodpovedajúce napätiu 18 V uvedenému na typovom štítku.

Ako zvoliť krútiaci moment a rýchlosť na rázovom uťahováku?

Rázový uťahovák má 3 polohy krútiaceho momentu/rýchlosti. Zapnite spínač a potom krátko (asi 0,5 s) stlačte prepínač režimov, aby ste prešli z jednej polohy do druhej. LED diódy indikujú úroveň: jedna LED pre najnižší krútiaci moment (napr. 280 Nm pri 500 min⁻¹), dve LED pre stredný krútiaci moment (700 Nm pri 1000 min⁻¹), tri LED pre maximálny krútiaci moment (950 Nm pri 2100 min⁻¹).

Ako zapnúť LED pracovné osvetlenie?

Ak chcete zapnúť LED osvetlenie, nastavte prepínač smeru otáčania na "vpred" alebo "vzad" a potom stlačte spínač zapnutia/vypnutia. Osvetlenie sa automaticky zapne a vypne 10 sekúnd po uvoľnení spínača.

Čo robiť, ak sa nástroj počas používania zasekne?

Ak sa nainštalovaný nástroj zasekne (v dôsledku preťaženia alebo zaseknutia), okamžite vypnite elektrické náradie. Pripravte sa na to, že vysoké reakčné momenty môžu spôsobiť spätný ráz. Pevne držte prístroj a počkajte na úplné zastavenie pred vybratím nástroja.

Ako udržiavať rázový uťahovák Flex?

Pravidelne čistite elektrické náradie a jeho vetracie otvory suchým stlačeným vzduchom. Opravy zverte iba autorizovanému servisu Flex. Používajte originálne náhradné diely a dodržiavajte pokyny v návode.

Môžem tento rázový uťahovák použiť na vŕtanie?

Tento rázový uťahovák je určený na uťahovanie a povoľovanie matíc a skrutiek, nie na vŕtanie. Nie je vybavený vŕtacím skľučovadlom. Na vŕtanie použite vhodnú vŕtačku.

Aká je hmotnosť rázového uťahováka bez akumulátora?

Hmotnosť prístroja bez akumulátora je 3,1 kg (podľa postupu EPTA 01/2003). S akumulátorom 2,5 Ah je celková hmotnosť približne 3,5 kg.

Ako prepravovať prístroj s lítiovo-iónovými batériami?

Ekvivalentné množstvo lítia v dodaných akumulátoroch je pod limitmi, takže prístroj nepodlieha predpisom o nebezpečnom tovare. V prípade prepravy viacerých prístrojov s batériami sa informujte o platných predpisoch a prijmite bezpečnostné opatrenia (vhodné balenie).

Kde nájsť náhradné diely a príslušenstvo pre rázový uťahovák?

Rozložené pohľady a zoznamy náhradných dielov nájdete na webovej stránke Flex: www.flex-tools.com. Príslušenstvo (nástrčné hlavice, adaptéry atď.) je k dispozícii v katalógu výrobcu a u autorizovaných predajcov.

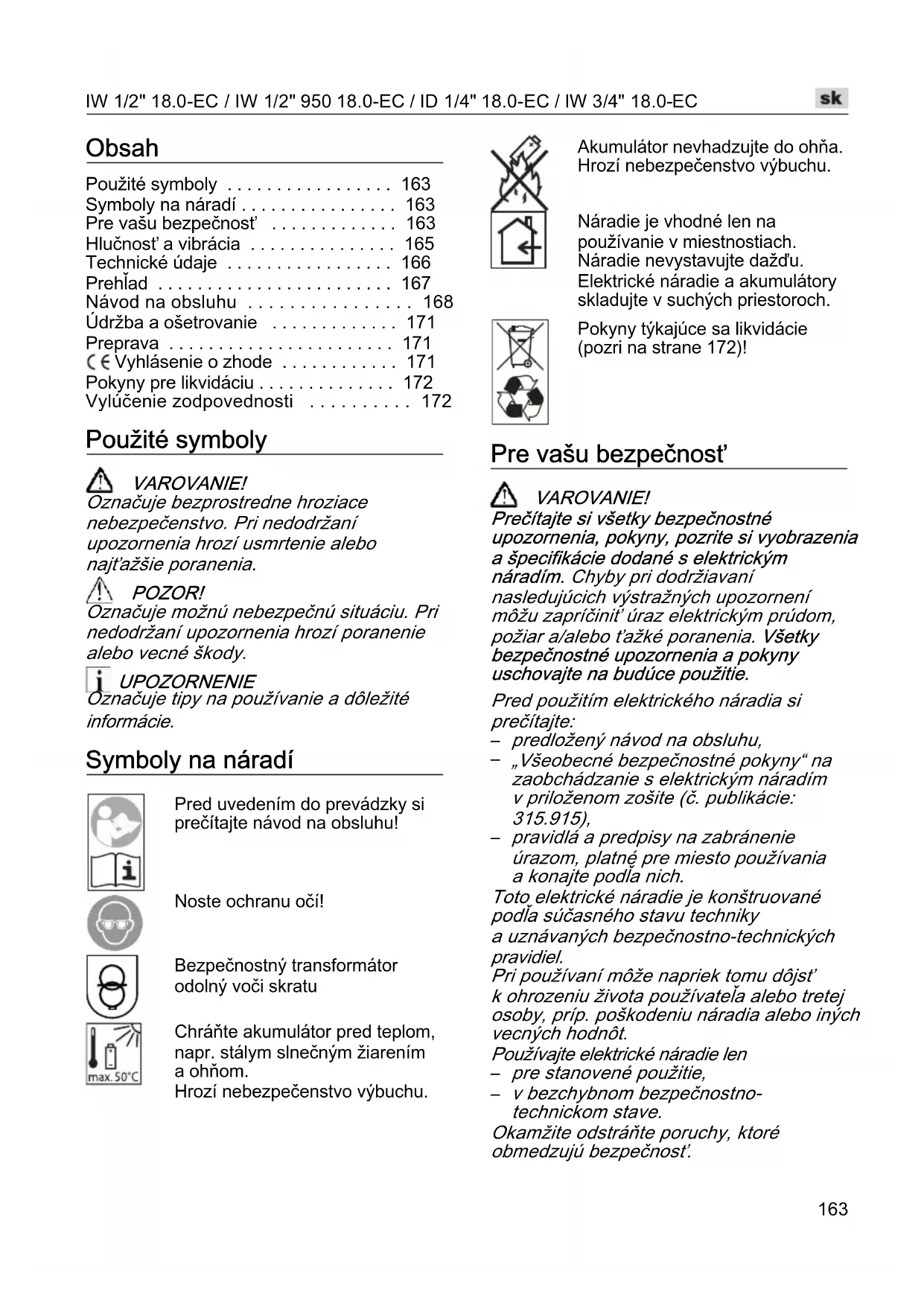

NÁVOD NA OBSLUHU IW 12" 950 18.0EC Flex

- v souladu s určeným účelem,

Akumulátorový rázový utahovák IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC je určený

Označuje bezprostredne hroziace nebezpečenstvo. Pri nedodržaní upozornenia hrozí usmrtenie alebo najt'ažšie poranenia.

POZOR!

Označuje možnú nebezpečnú situáciu. Pri nedodržaní upozornenia hrozí poranenie alebo vecné škody.

UPOZORNENIE

Označuje tipy na používanie a dôležité informácie.

Symboly na náradí

Chráňte akumulátor pred teplom, napr. stálym slnečným žiarením a ohňom.

Náradie je vhodné len na používanie v miestnostiach. Náradie nevystavujte dažďu. Elektrické náradie a akumulátory skladujte v suchých priestoroch.

Pokyny týkajúce sa likvidácie (pozri na strane 172)!

Prečítajte si všetky bezpečnostné upozornenia, pokyny, pozrite si vyobrazenia a špecifikácie dodané s elektrickým náradím. Chyby pri dodržiavaní nasledujúcich výstražných upozornení môžu zapríčinit' úraz elektrickým prúdom, požiar a/alebo t'ažké poranenia. Všetky bezpečnostné upozornenia a pokyny uschovajte na budúce použitie.

– predložený návod na obsluhu,
- „Všeobecné bezpečnostné pokyny“ na zaobchádzanie s elektrickým náradím v priloženom zošite (č. publikácie: 315.915),
- pravidlá a predpisy na zabránenie úrazom, platné pre miesto používania a konajte podla nich.
Toto elektrické náradie je konštruované podľa súčasného stavu techniky a uznávaných bezpečnostno-technických pravidiel.
Pri používaní môže napriek tomu dôjst' k ohrozeniu života používatela alebo tretej osoby, príp. poškodeniu náradia alebo iných vecných hodnôt.
Používajte elektrické náradie len
- pre stanovené použitie,
- v bezchybnom bezpečnostnotechnickom stave.
Okamžite odstráňte poruchy, ktoré obmedzujú bezpečnost'.

Určené použitie

Akumulátorový vítací skrutkovač IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC je určený

– na komerčné používanie v priemysle a remeselníctve,

– na ut'ahovanie a uvolňovanie matíc a skrutiek uvedených rozmerov.

Náradie držte len za izolované plochy rukoväti, ak budete vykonávat' práce, pri ktorých môže pracovný nástroj alebo skrutka zasiahnut' skryté elektrické vedenia alebo vlastný siet'ový kábel. Kontakt skrutky s vedením, ktoré je pod napätím, môže spôsobit', že aj kovové súčiastky náradia sa dostanú pod napätie, čo má za následok zásah elektrickým prúdom.

■ Používajte prídavné rukoväti, ak sú súčast'ou dodávky tohto elektrického náradia. Strata kontroly môže viest' k poraneniam.

Používajte vhodné detekčné prístroje na vyhladávanie skrytých elektrických vedení alebo sa obrát'te na miestny energetický podnik. Kontakt s elektrickými vedeniami môže spôsobit' požiar alebo mat' za následok úraz elektrickým prúdom. Poškodenie plynového potrubia môže mat' za následok výbuch. Preniknutie do vodovodného potrubia spôsobí vecné škody.

Elektrické náradie okamžite vypnite, ked' sa vkladací nástroj zablokuje. Bud'te pripravený na vysoké reakčné momenty, ktoré spôsobujú spätný ráz. Vkladací nástroj sa zablokuje, ked':

– sa elektrické náradie pret'aží alebo

– sa sprieči v opracovávavom obrobku.

■ Elektrické náradie držte pevne. Pri uťahovaní a uvoľňovaní skrutiek sa môžu krátkodobo vyskytnút’ vysoké reakčné momenty.

■ Zaistite obrobok. Obrobok, ktorý je uchytený upínacími zariadeniami alebo zverákom, je držaný spolahlivejšie ako vašou rukou.

■ Skôr než elektrické náradie odložíte, počkajte, kým sa úplne nezastaví. Vkladací nástroj sa môže zachytit' a viest' k strate kontroly nad elektrickým náradím.
■ Používajte len originálne akumulátory s napätím, ktoré je uvedené na výrobnom štítku vášho elektrického náradia. Pri použití iných akumulátorov, napr. napodobnenín, repasovaných akumulátorov alebo cudzích výrobkov, hrozí nebezpečenstvo poranení a vecných škôd následkom výbuchu akumulátora.

Bezpečnostné upozornenia pre zaobchádzanie s akumulátormi

■ Neotvárajte akumulátor. Hrozí nebezpečenstvo skratu.
■ Chráňte akumulátor pred horúčavou, napr. aj pred stálym slnečným žiarením, ohňom, vodou a vlhkost'ou. Hrozí nebezpečenstvo výbuchu.
- Pri poškodení a nesprávnom použití akumulátora môžu unikať pary. Zaistite prívod čerstvého vzduchu a pri problémoch vyhladajte lekársku pomoc. Pary môžu dráždit’ dýchacie cesty.
Ak sa akumulátor používa nevhodne, môže z neho unikať kvapalina. Vyhýbajte sa kontaktu s ňou. V prípade náhodného kontaktu umyte postihnuté miesto vodou. Ak sa dostane akumulátorová kvapalina do očí, vyhľadajte okrem toho aj lekársku pomoc. Vytekajúca kvapalina môže spôsobit’ podráždenie pokožky alebo popáleniny.
■ Akumulátory nabíjajte len nabíjačkami, ktoré odporúča výrobca. Ak nabíjate nabíjačkou určenou pre určitý druh akumulátorov iné akumulátory, hrozí nebezpečenstvo požiaru.
■ Špicatými predmetmi, ako napr. kince alebo skrutkovače alebo pôsobením vonkajšej sily môže dôjst' k poškodeniu akumulátora. Môže dôjst' k internému skratu a vznieteniu, vzniku dymu, výbuchu alebo k prehriatiu akumulátora

Špeciálne bezpečnostné pokyny

■ Pred všetkými prácami na elektrickom náradí nastavte prepínač predvolby smeru otáčania do strednej polohy.
■ Prepínač predvolby smeru otáčania, príp. nastavenie krútiaceho momentu aktivujte len vtedy, ked' je nástroj zastavený.
■ Na označenie elektrického náradia používajte iba lepiace štítky. Nevrtajte žiadne diery do telesa náradia.

Hlučnosť a vibrácia

i UPOZORNENIE

Uvedené namerané hodnoty platia pre nové náradie. Pri dennom používaní sa hodnoty hlučnosti a vibrácií menia.

i UPOZORNENIE

Úroveň vibrácií uvedená v týchto pokynoch bola nameraná meracou metódou, ktorú stanovuje norma EN 62841 a je možné ju použit' na vzájomné porovnanie elektrického náradia. Hodí sa aj na predbežné posúdenie kmitavého namáhania. Uvedená úroveň vibrácií reprezentuje hlavné aplikácie elektrického náradia. Ak sa však elektrické náradie používa na iné aplikácie, s odlišnými pracovnými nástrojmi alebo s nedostatočnou údržbou, môže sa úroveň vibrácií líšit'. Toto môže kmitavé namáhanie v priebehu celej pracovnej zmeny podstatne zvýšit'. Pre presný odhad kmitavého namáhania by sa mali tiež zohľadnit' doby, v których je náradie vypnuté alebo je síce v chode, ale v skutočnosti sa nepoužíva. Toto môže kmitavé namáhanie v priebehu celej pracovnej zmeny zreteľne redukovat'. Stanovte dodatočné bezpečnostné opatrenia na ochranu obsluhy pred účinkami vibrácií, ako napríklad: údržba elektrického náradia a vložených nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov.

POZOR!

Pri akustickom tlaku vyššom ako 85 dB(A) používajte ochranu sluchu.

Technické údaje

Náradie IW 1/2"		18.0-EC	IW 1/2" 95018.0-EC	ID 1/4"18.0-EC	IW 3/4"18.0-EC
Typ		Príklepovýskrutkovač	Príklepovýskrutkovač	Príklepovýskrutkovač	Príklepovýskrutkovač
povolené akumulátory Ah		AP 18.0/2,5AP 18.0/5,0AP 18.0/8,0
povolené nabíjačky		CA 10.8/18.0CA 18.0
Krútiaci moment, maximálny– v prípade tvrdého materiálu Nm 250 950 225 1060
Otáčky chodu naprázdno– stupeň 1– stupeň 2– stupeň 3	min^-1	150020002500	50010002100	150020002500	90010001700
Počet príklepov– stupeň 1– stupeň 2– stupeň 3	min^-1	130028003300	100020002450	130028003300	180020002200
Hmotnosť podľa „EPTA-procedure 01/2003“(bez akumulátora)	kg 1,1 3,1 1,1 3,3
Hmotnosť akumulátora 2,5 Ah5,0 Ah8,0 Ah	kg	0,40,71,1
povolená teplota prostredia- pri nabíjaní- pri prevádzke a skladovaní	°C -10 .. +40<50
Hladina akustického tlaku vyhodnotená s filtrom A
Hladina akustického tlaku L_pA	dB(A) 91 83 91 92.3
Hladina akustickéhovýkonu L_WA	dB(A) 102 94 102		103,3
Neistota K	db	3,0
Celkové hodnoty vibrácií (vektorový súčet troch smerov)
Hodnota emisií vibrácií a_h pri....
– skrutkovaní	m/s^2	18,5 15,1	18,5	12,4
Neistota K	m/s^2	1,5

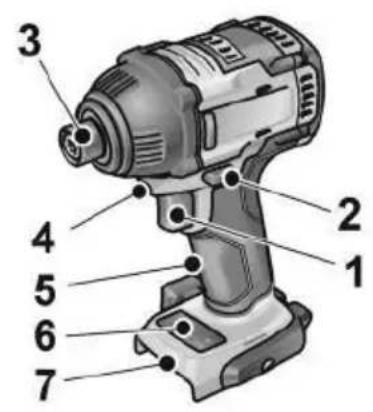

Prehlad

V tomto návode budú popísané rôzne elektrické náradia. Zobrazenia sa môžu v detailoch líšit' od zakúpeného elektrického náradia.

Na zapnutie a vypnutie, ako aj na nabehnutie až na maximálne otáčky

2 Prepínač predvolby smeru otáčania
3 Upínanie nástrojov
4 Pracovné osvetlenie
5 Rukovät'
6 Ovládacie pole pre stupne otáčok
7 Šachta na zasunutie akumulátora

8 Lítium-iónový akumulátor (2,5 Ah/5,0 Ah/8,0 Ah)
9 Odist'ovacie tlačidlo pre akumulátor
10 Indikácia stavu akumulátora
11 Spona na opasok (nie pre IW 3/4" 18,0-ES)
12 Upevňovacia skrutka (nie pre IW 3/4" 18,0-ES)
13 Držiak hrotov (nie pre IW 3/4" 18,0-ES)

Návod na obsluhu

Pred uvedením do prevádzky

■ Vybalte elektrické náradie a príslušenstvo a skontrolujte kompletnost' dodávky a prepravné poškodenia.

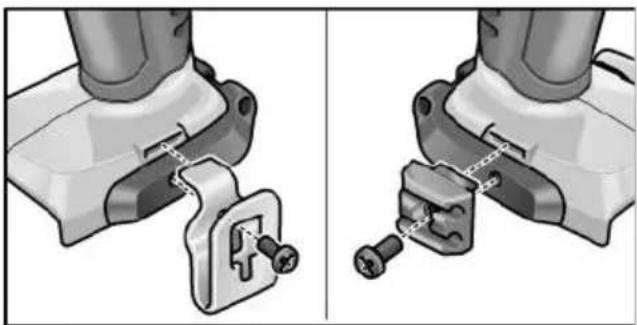

■ Sponu na opasok, príp. držiak hrotov upevnite priloženou skrutkou.

Akumulátory nie sú pri dodávke úplne nabité. Pred prvým použitím akumulátory úplne nabite. Pozri „Nabíjačka/Proces nabíjania“.

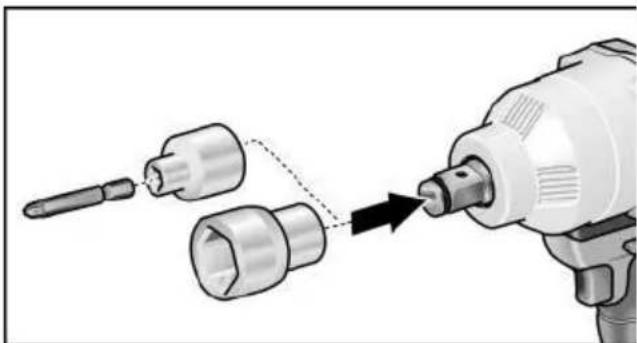

Výmena nástroja

POZOR!

Pred všetkými prácami na elektrickom náradí nastavte prepínač predvolby smeru otáčania (2) do strednej polohy.

IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / IW 3/4" 18.0-EC:

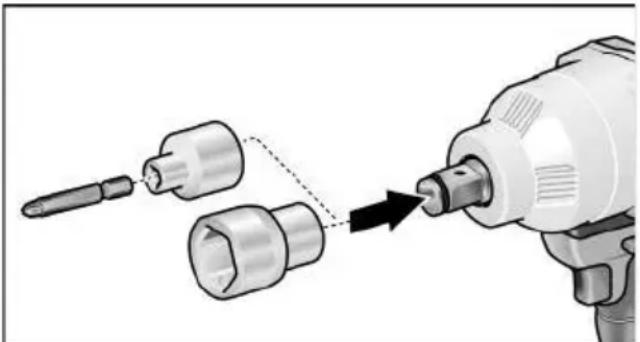

Nástrčný klůč zatlačte na štvorhranný nadstavec rázového ut'ahovača (1.).
■ Nástroj vložte do nástrčného klúča (2.).

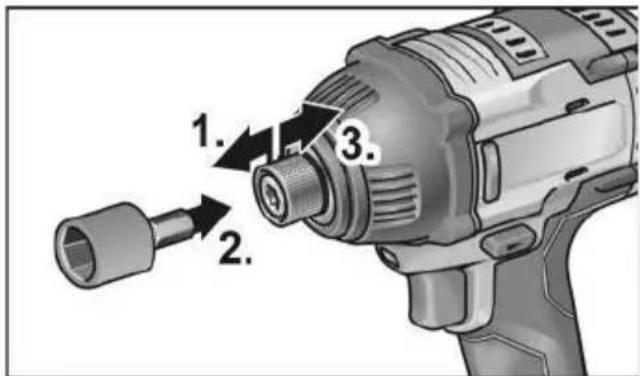

ID 1/4" 18.0-EC:

1. 2. 3.

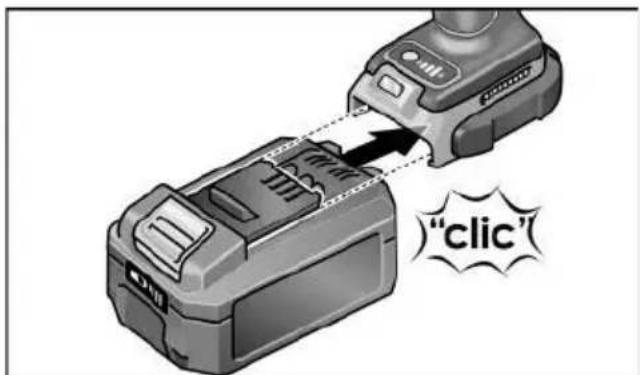

Vloženie/výmena akumulátora

Nabitý akumulátor zatlačte do elektrického náradia tak, aby sa úplne zaistil.

"click"

■ Pri vyberaní stlačte zaist'ovacie tlačidlá (1.) a akumulátor vytiahnite (2.).

1. 2.

POZOR!

Pri nepoužívaní chráňte kontakty akumulátora. Volné kovové časti môžu vytvorit' krátke spojenie kontaktov, hrozí nebezpečenstvo výbuchu a požiaru!

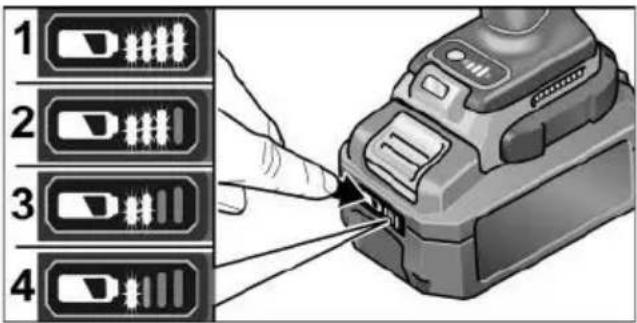

Stav nabitia akumulátora

■ Stlačením tlačidla sa môže na LED indikácii stavu nabitia akumulátora skontrolovať stav nabitia.

1 2 3 4

Indikácia po 5 sekundách zhasne.

Ak niektorá z LED bliká, akumulátor sa musí nabit'. Ked' po stlačení tlačidla nesvieti žiadna LED, akumulátor je chybný a musí sa vymenit'.

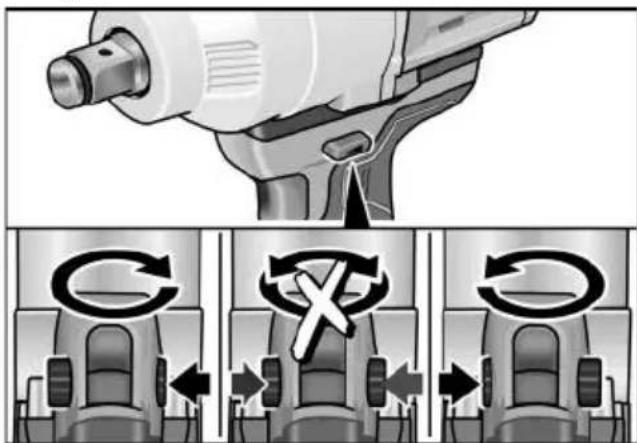

Predvoľba smeru otáčania

POZOR!

'Smer otáčania sa môže menit' len vtedy, ked'je elektrické náradie zastavené.

■ Nastavenie prepínača predvolby smeru otáčania do potrebnej polohy:

– Vlavo: proti smeru chodu hodinových ručičiek (vyskrutkovanie, uvoľnenie skrutiek)

– Vpravo: v smere chodu hodinových ručičiek (vřtanie, zasktutkovanie, ut'ahovanie skrutiek)

– V strede: Blokovanie zapnutia (výmena nástroja, pri prácach na elektrickom náradí)

Zapnite elektrické náradie

Zapnutie náradia:

■ Stlačte vypínač.

- Elektrické náradie má brzdu, ktorá elektrické náradie okamžite po uvolnení vypínača zastaví.

- Pri trvalom používaní elektrického náradia by sa malo pracovat' predovšetkým s úplne zatlačeným vypínačom.

Zapnutie/vypnutie osvetlenia pracoviska

Krútiaci moment sa znova prepne vyššie, ako je opísané.

Pri spätnom chode elektrického náradia – má len jeden stupeň otáčok – automaticky zhasnú LED nachádzajúce sa v dolnej časti náradia.

Prepínanie režimu jednotlivého príklepu v režime rázového ut'ahovača (iba ID 1/4" a IW 1/2")

■ Spínač režimu podržte stlačený cca 1,5 s.
– LED indikácia režimu svieti – režim jednotlivého príklepu aktívny
– LED indikácia režimu nesvieti – režim rázového ut'ahovača aktívny.

Práca s elektrickým náradím

POZOR!

Pred všetkými prácami na elektrickom náradí nastavte prepínač predvolby smeru otáčania (2) do strednej polohy.

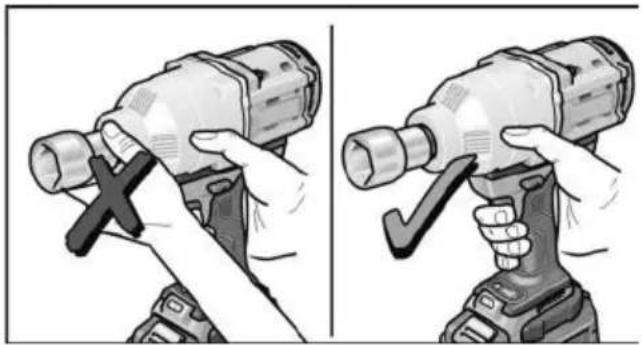

i UPOZORNENIE

Aby bola manipulácia pri skrutkovaní ľahšia, skrutkovací hrot sa môže vložit' aj priamo do upínania nástrojov na náradí.

1. Namontujte držiak nástrojov (výmenné skľučovadlo vrtákov, uhlový nadstavec, nadstavec pre držiak hrotov).
2. Vložte akumulátor.
3. Vložte nástroj (vrtáky, skrutkovacie hroty, držiak hrotov).
4. Nastavte predvolbu krútiaceho momentu na potrebný stupeň.
5. Nastavte potrebný smer otáčania.
6. Uchopte elektrické náradie jednou rukou za rukovät' a zaujmite pracovní polohu. Pri bežiacom motore nikdy neaktivujte spínač predvolby smeru otáčania, príp. nastavenie krútiaceho momentu!

Pri opracovaní kovov sa môže pri extrém-nom nasadení vo vnútornom priestore telesa náradia usadzovat' vodivý prach.

■ Elektrické náradie a vetracie štrbiny pravidelne čistite. Častost' čistenia závisí od opracovávaného materiálu a doby používania.
■ Vnútorný priestor telesa s motorom pravidelne vyfúkajte suchým stlačeným vzduchom. Elektrické náradie pritom nechajte bežat'.

Opravy

Opravy zverte výhradne servisnej dielni, autorizovanej výrobcom.

Náhradné súčiastky a príslušenstvo

Dalšie príslušenstvo, najmä vkladacie nástroje, nájdete v katalógu výrobcu.

Výkresy zostavy a zoznamy náhradných súčiastok nájdete na našej webovej stránke: www.flex-tools.com

Preprava

Ekvivalentné množstvo lítia obsiahnuté v akumulátoroch, ktoré sú súčast'ou dodávky, sa nachádza pod príslušnými hraničnými hodnotami. Preto akumulátor ako jednotlivý dielec ani elektrické náradie s kompletným obsahom dodávky nepodlieha národným alebo medzinárodným predpisom o nebezpečnom tovare.

Pri preprave viacerých druhov náradia s lítium-iónovými akumulátormi môžu byt' tieto predpisy relevantné a vyžadujú osobitné bezpečnostné opatrenia (napr. pre obal). V takomto prípade sa informujte o predpisoch, ktoré sú platné v krajine použitia.

CE Vyhlásenie o zhode

Vyhlasujeme na svoju výlučnú zodpovednost', že výrobok opísaný v časti „Technické údaje“ je v súlade s nasledujúcimi normami alebo normatívnymi dokumentmi:

Nevyhadzujte elektrické náradie do domového odpadu! Podla európskej smernice 2012/19/EÚ o odpade z elektrických a elektronických zariadení (OEEZ) a jej transpozície do národného práva sa musí odpad z použitého elektrického náradia separovat' a odovzdat' na recykláciu v súlade s ochranou životného prostredia.

Získavanie druhotných surovín namiesto likvidácie odpadu.

Zariadenie, príslušenstvo a obal by sa mali odovzdat' na ekologickú recykláciu. Plastové časti sú označené na recykláciu podľa druhu.

VAROVANIE!

Nevyhadzujte akumulátory/batérie do domového odpadu, do ohňa alebo do vody. Akumulátory, ktoré už doslúžili, neotvárajte. Akumulátory/batérie sa majú zbierat', recyklovať alebo likvidovať spôsobom, ktorý zohladňuje ochranu životného prostredia.

Len pre krajiny EÚ.

Podlă Európskej smernice 2006/66/ES sa musia poškodené alebo opotrebované akumulátory/batérie zbierat' separovane a treba ich dávat' na recykláciu zodpovedajúcu ochrane životného prostredia.

UPOZORNENIE

O možnostiach likvidácie sa informujte u špecializovaného predajcu.

Vylúčenie zodpovednosti

Výrobca a jeho zástupca neručia za škody a ušlý zisk vplyvom prerušenia obchodnej činnosti, ktorá bola spôsobená výrobkom alebo eventuálne nemožnosťou jeho použitia.

Výrobca a jeho zástupca nenesú žiadnu zodpovednosť za škody, ktoré boli spôsobené neodborným použitím alebo v spojení s výrobkami iných výrobcov.
