KÄYTTÖOHJE IW 12" 950 18.0EC Flex

• Sisältö Käytetyt symbolit p. 103
• Symbolit koneessa p. 103
• Turvallisuusasiaa p. 103
• Melu ja tärinä p. 105
• Tekniset tiedot p. 106
• Kuva koneesta p. 107
• Käyttöohjeet p. 108
• Huolto ja hoito p. 111
• Kuljettaminen p. 111
• -Vaatimustenmukaisuus p. 111
• Kierrätysohjeita p. 111
• Vastuun poissulkeminen Käytetyt symbolit VAROITUS! Viittaa välittömästi uhkaavaan vaaraan. Ohjeen noudattamatta jättäminen saattaa johtaa kuolemaan tai vakaviin loukkaantumisiin. HUOMIO! Viittaa mahdollisesti vaaralliseen tilanteeseen. Ohjeen noudattamatta jättäminen saattaa johtaa loukkaantumisiin tai esinevaurioihin. OHJE Viittaa koneen käyttöä koskeviin ohjeisiin ja tärkeisiin tietoihin. Symbolit koneessa Lue käyttöohjeet ennen koneen käyttöönottoa! Käytä silmiensuojaimia! Oikosulun kestävä turvamuuntaja Suojaa akkua kuumuudelta, esimerkiksi myös jatkuvalta auringonpaisteelta, ja tulelta. Räjähdysvaara on olemassa. Akku ei saa joutua tuleen. Räjähdysvaara on olemassa. Kone soveltuu vain sisätiloissa käytettäväksi. Kone ei saa joutua vesisateeseen. Varastoi sähkötyökalut ja akut kuivassa paikassa. Kierrätysohjeet (ks. sivu 111)! Turvallisuusasiaa VAROITUS! Lue kaikki sähkötyökalun mukana toimitetut turvallisuusohjeet, käyttöohjeet, kuvatekstit ja tekniset spesifikaatiotekstit. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut ohjeet myöhempää käyttötarvetta varten. Lue ohjeet ennen sähkötyökalun käyttöä ja toimi niiden mukaisesti: p. 112

sähkötyökalujen käyttöä koskevat ”Yleiset turvallisuusohjeet” oheisessa vihkosessa (dokumentti nro: 315.915),

käyttöpaikalla voimassa olevat ohjeet ja työsuojelumääräykset. Tämä sähkötyökalu on valmistettu uusimman teknisen tietämyksen ja hyväksyttyjen turvateknisten säännösten mukaisesti. Tästä huolimatta sen käytöstä saattaa aiheutua hengenvaaraa koneen käyttäjälle ja muille henkilöille ja itse kone tai muu esineistö voi vaurioitua. Sähkötyökalua saa käyttää vain

määräystenmukaiseen käyttötarkoitukseen,

sen ollessa teknisesti moitteettomassa kunnossa. Turvallisuuteen vaikuttavat häiriöt on korjattava välittömästi.IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

Määräystenmukainen käyttö Akkuiskuruuvain IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC on tarkoitettu – ammattikäyttöön teollisuudessa ja työpajoissa, – ohjeissa ilmoitettujen kokoisten muttereiden ja ruuvien kiertämiseen kiinni ja irti. Porakoneita ja ruuvaimia koskevat turvallisuusohjeet Pidä kiinni koneesta vain eristetyistä kahvaosista, kun työskentelet paikoissa, joissa käyttötyökalu tai ruuvi voi osua piilossa olevaan sähköjohtoon tai koneen omaan verkkojohtoon. Jos ruuvi osuu virtajohtoon, myös koneen metalliosiin saattaa johtua virta, ja saatat saada sähköiskun. Käytä lisäkäsikahvoja, jos sellaiset on toimitettu koneen mukana. Koneen hallinnan menettäminen voi aiheuttaa loukkaantumisia. Käytä tarkoitukseen sopivaa rakenneilmaisinta tms. etsintälaitetta piilossa olevien johtojen ja putkien paikantamiseen, tai käänny paikallisen energia- ja vesilaitoksen puoleen. Sähköjohtoihin osuminen saattaa aiheuttaa tulipalon ja sähköiskun. Kaasuputken vahingoittaminen saattaa aiheuttaa räjähdyksen. Osuminen vesijohtoon aiheuttaa aineellista vahinkoa. Kytke sähkötyökalu pois päältä heti, jos käyttötyökalu jumittuu. Varaudu suuriin reaktiomomentteihin, jotka aiheuttavat takapotkun. Käyttötyökalu jumittuu, jos: – sähkötyökalu ylikuormittuu tai – se kanttaa työstettävässä työkappaleessa. Pidä sähkötyökalusta kunnolla kiinni. Ruuveja kiinni ja irti kierrettäessä voi muodostua hetkellisesti suuria reaktiomomentteja. Kiinnitä työkappale kunnolla. Kiinnityslaitteeseen tai ruuvipuristimeen kiinnitettynä työkappale pysyy varmemmin paikallaan kuin käsin kiinnipitämällä. Odota, kunnes sähkötyökalu on pysähtynyt ennen kuin lasket sen käsistäsi. Käyttötyökalu saattaa tarttua kiinni ja seurauksena voi olla sähkötyökalun hallinnan menettäminen. Käytä vain alkuperäisiä akkuja sillä jännitteellä, joka on ilmoitettu sähkötyökalun tyyppikilvessä. Käytettäessä muita akkuja, esimerkiksi jäljitelmätuotteita, kunnostettuja akkuja tai vierastuotteita, vaarana on loukkaantuminen ja aineelliset vahingot räjähtävien akkujen takia. Turvallisuusohjeet akkujen käyttämiseen Älä avaa akkua. Oikosulun vaara. Älä altista akkua kuumuudelle tai esim. pitkäaikaiselle auringonvalolle, tulelle, vedelle tai kosteudelle. Räjähdysvaara. Jos akku vaurioituu tai sitä käytetään ohjeiden vastaisesti, siitä saattaa vapautua höyryjä. Huolehdi raittiin ilman saannista, ja hakeudu vaivojen ilmetessä lääkäriin. Höyryt saattavat ärsyttää hengitysteitä. Väärinkäytettynä akusta saattaa vuotaa ulos nestettä. Varo kosketuksiin joutumista. Jos nestettä vahingossa joutuu iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan lisäksi lääkärin apua. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja. Lataa akut vain valmistajan suosittamalla laturilla. Kun määrätyntyyppisille akuille tarkoitettua latauslaitetta käytetään muiden akkujen lataamiseen, syntyy tulipalovaara. Akku saattaa vaurioitua terävien esineiden kuten naulojen tai ruuvitaltan sekä ulkoisen voiman vaikutuksesta. Seurauksena voi olla sisäinen oikosulku ja akku voi palaa, savuta, räjähtää tai ylikuumentua.IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

Erityisiä turvallisuusohjeita Aseta suunnanvaihtokytkin keskiasentoon ennen kaikkia sähkötyökaluun kohdistuvia töitä. Käytä suunnanvaihtokytkintä tai momenttisäätöä vain, kun työkalu on pysähtyneenä. Käytä sähkötyökalun merkitsemiseen vain tarroja. Älä poraa reikiä koneen runkoon. Melu ja tärinä OHJE Melu- ja tärinäarvot mitattiin standardin EN 62841 mukaan. Arvot löytyvät taulukosta ”Tekniset tiedot”. VAROITUS! Ilmoitetut mittausarvot koskevat uusia koneita. Päivittäisessä käytössä melu- ja tärinäarvot muuttuvat. OHJE Tässä käyttöohjeessa ilmoitettu tärinäarvo on mitattu normin EN 62841 mukaista mittausmenetelmää käyttäen, ja tätä arvoa voidaan käyttää sähkötyökalujen vertailussa. Se soveltuu myös tärinäaltistuksen alustavaan arviointiin. Ilmoitettu tärinätaso tarkoittaa altistumisen tasoa sähkötyökalun pääasiallisessa käyttötarkoituksessa. Mutta jos sähkötyökalua käytetään muihin käyttötarkoituksiin, normaalista poikkeavilla käyttötyökaluilla tai sitä ei ole huollettu riittävästi, tärinätaso saattaa poiketa ilmoitetusta. Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi suurempi. Tärinäaltistuksen tarkassa arvioinnissa tulee huomioida myös ne ajat, jolloin laite on kytketty pois päältä tai se on käynnissä, mutta ei todellisessa käytössä. Tällöin koko työaikaa koskeva tärinäaltistus voi olla selvästi alhaisempi. Määrittäkää lisätoimenpiteet koneen käyttäjän suojaamiseksi tärinän vaikutukselta, kuten esimerkiksi: sähkötyökalun ja käyttötyökalujen huolto, käsien suojaaminen kylmältä, työnkulun suunnittelu. HUOMIO! Melutason ylittäessä 85 dB(A) käytä kuulonsuojaimia.IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

Paino ”EPTA-menetelmän 01/2003” mukaan (ilman akkua) kg 1,1 3,1 1,1 3,3 Paino akku 2,5 Ah 5,0 Ah 8,0 Ah

0,4 0,7 1,1 sallittu ympäristön lämpötila - ladattaessa - käytettäessä ja varastoi- taessa °C -10 ... +40 <50 A-painotettu äänenpainetaso Äänenpainetaso L

dB(A) 102 94 102 103,3 Epävarmuus K db 3,0 Tärinän kokonaisarvot (kolmen suunnan vektorien summa) Tärinäarvo a

Kuva koneesta Tämä ohjekirja on tarkoitettu erityyppisille sähkötyökaluille. Kuvauksessa saattaa olla hankkimastasi sähkötyökalusta poikkeavia kohtia. 1 Käynnistyskytkin Käynnistys ja pysäytys sekä maksimikierrosluvun säätö 2 Suunnanvaihtokytkin 3 Työkalun kiinnitys 4 Työkohteen valo 5 Käsikahva 6 Käyttöpaneeli kierrosluku 7 Akkukuilu 8 Litiumioniakku (2,5 Ah/5,0 Ah/8,0 Ah) 9 Akun lukituksen vapautuspainike 10 Akun tilanäyttö 11 Vyökiinnike (ei IW 3/4" 18.0-EC) 12 Kiinnitysruuvi (ei IW 3/4" 18.0-EC) 13 Ruuvauskärjenpidin (ei IW 3/4" 18.0-EC)IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

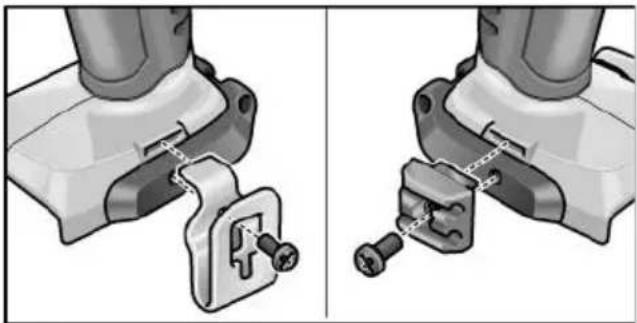

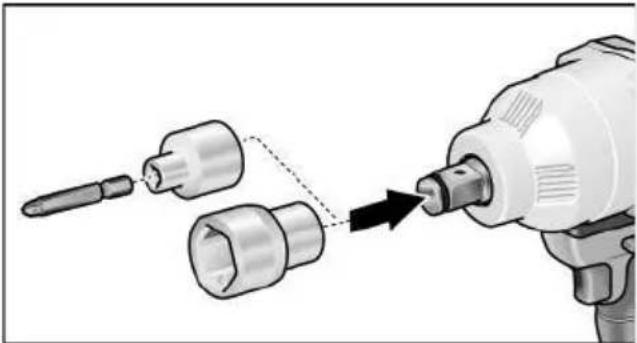

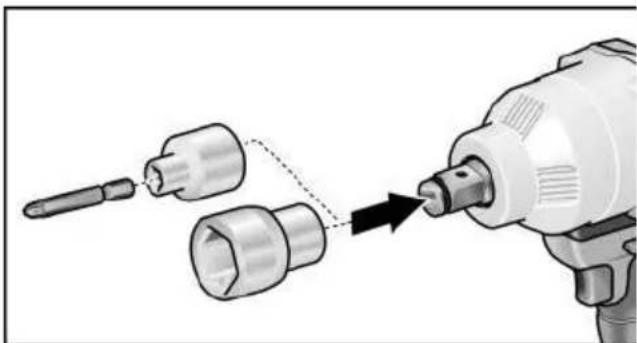

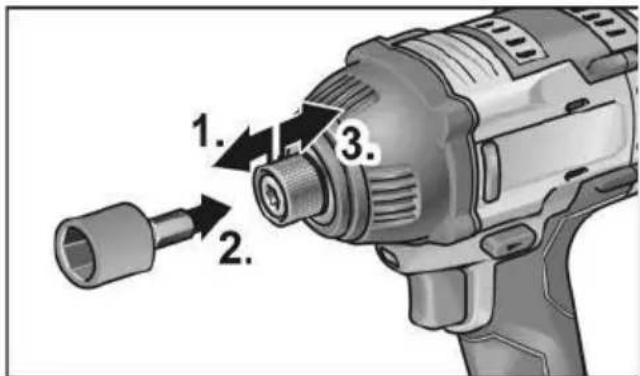

Käyttöohjeet Ennen käyttöönottoa Ota sähkötyökalu ja varusteet pois pakkauksesta ja tarkista, ettei toimituksesta puutu mitään ja ettei ole kuljetusvaurioita. Vyökiinnike ja ruuvauskärjenpidin kiinnitetään mukana toimitetulla ruuvilla. OHJE Akut eivät ole toimitushetkellä täyteen ladattuna. Lataa akku täyteen ennen ensimmäistä käyttökertaa. Ks. ”Laturi/Lataaminen”. Työkalun vaihto HUOMIO! Aseta suunnanvaihtokytkin (2) keskiasentoon ennen kaikkia sähkötyökaluun kohdistuvia töitä. IW 1/2“ 18.0-EC / IW 1/2“ 950 18.0-EC / IW 3/4“ 18.0-EC: Paina hylsyavain iskuruuvaimen nelikantaistukkaan (1.). Aseta työkalu hylsyavaimeen (2.). ID 1/4“ 18.0-EC: Vedä työkalun lukitsimesta eteenpäin (1.) ja paina työkalu vasteeseen saakka sisäänpäin (2.). Vapauta työkalun lukitsin. Työkalun irrottamiseksi vedä työkalun lukitsimesta taaksepäin (3.). Akun kiinnitys/vaihto Työnnä ladattu akku kunnolla lukitukseen saakka sähkötyökaluun.

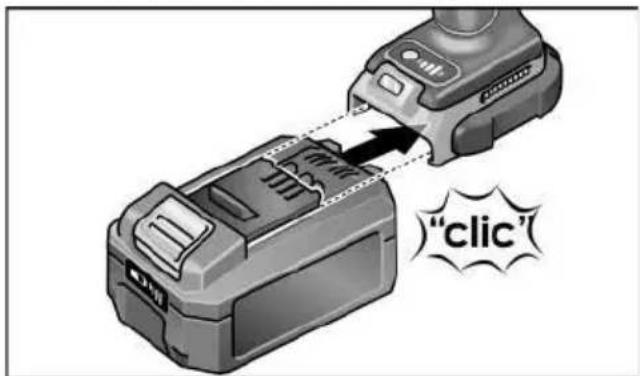

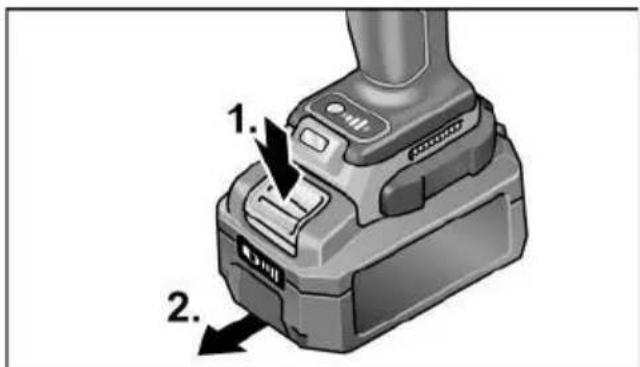

Irrotettaessa paina lukituksen vapautuspainikkeita (

) ja vedä akku irti (

VARO! Kun akku ei ole käytössä, suojaa sen liittimet. Irralliset metalliosat saattavat aiheuttaa liittimiin oikosulun, jolloin on räjähdys- ja palovaara!IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

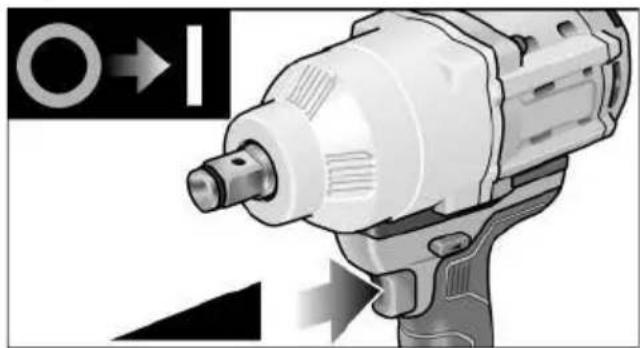

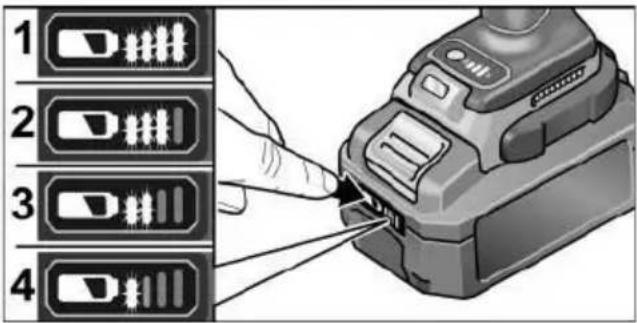

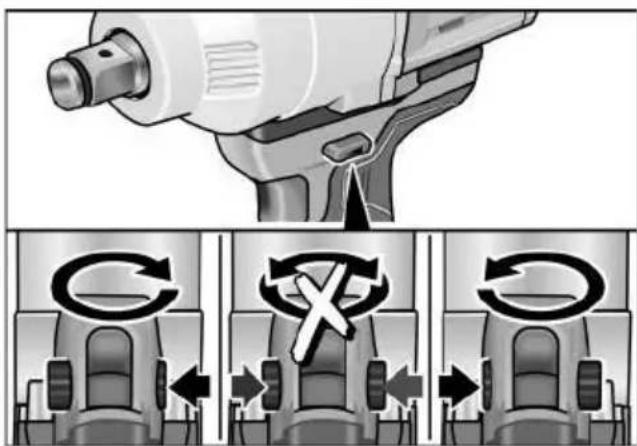

Akun varaustila Painiketta painamalla voi tarkastaa akun varaustilan sitä ilmaisevista LED-valoista. Näyttö sammuu 5 sekunnin kuluttua. Jos LED vilkkuu, akku täytyy ladata. Jos painikkeen painamisen jälkeen yksikään LED ei pala, akku on rikki ja se täytyy vaihtaa. Suunnanvaihtokytkin HUOMIO! Vaihda suuntaa vain sähkötyökalun ollessa pysäytettynä. Aseta suunnanvaihtokytkin sopivaan asentoon: – Vasen: vastapäivään (ruuvien kiertäminen irti, ruuvien löysääminen) – Oikea: myötäpäivään (poraaminen, ruuvien kiertäminen kiinni, ruuvien kiristäminen) – Keskiasento: kytkentäsalpa (työkalun vaihto, kaikkien sähkötyökaluun kohdistuvien töiden yhteydessä) Sähkötyökalun käynnistys Koneen käynnistys: Paina käynnistyskytkintä. Sähkötyökalun käynnistyskytkimestä kierros- tai iskulukua voidaan lisätä portaittain maksimiarvoon saakka. Koneen pysäytys: Päästä käynnistyskytkin vapaaksi. OHJE

Sähkötyökalussa on jarru, joka pysäyttää käyttötyökalun heti kun kytkin vapautetaan.

Jos sähkötyökalua käytetään jatkuvasti, kytkimen tulee pääosin olla täysin pohjaan painettuna. Työkohteen valon kytkeminen päälle ja pois päältä

1. Kytke pyörimissuunnan valintakytkin (2)

asentoon "eteenpäin" tai "taaksepäin".

2. Paina sähkötyökalun käyttökytkintä (1)

– Työkohteen valo syttyy

3. Vapauta sähkötyökalun käyttökytkin (1)

– Työkohteen valo sammuu automaattisesti noin 10 sekunnin kuluttua Kierrosluvun ja vääntömomentin esivalintaIW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

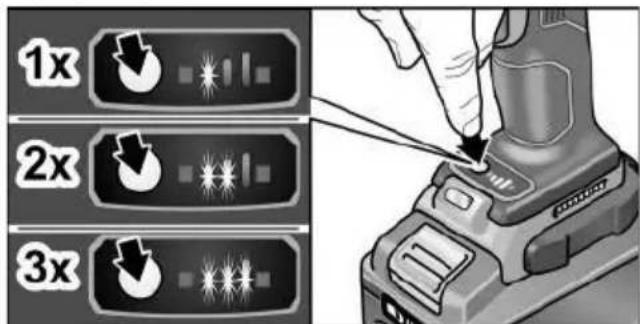

Kierrosluvun/vääntömomentin muuttaminen

1. Kytke käyttökytkin (1) päälle

2. Paina toimintatapavalitsinta lyhyesti

(noin 0,5 s ajan). – Yksi LED-merkkivalo palaa – vääntömomentti:

3. Paina toimintatapavalitsinta lyhyesti

– Kaksi LED-merkkivaloa palaa – vääntömomentti:

4. Paina toimintatapavalitsinta lyhyesti

– Kolme LED-merkkivaloa palaa – vääntömomentti:

5. Paina toimintatapavalitsinta lyhyesti

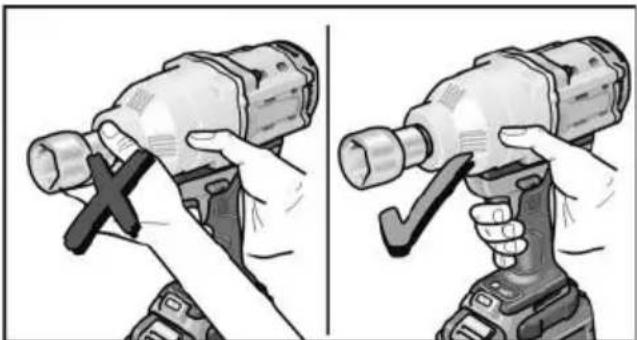

– Yksi LED-merkkivalo palaa – vääntömomentiksi asetetaan jälleen: Vääntömomenttia voi kuvatulla tavalla säätää suuremmaksi. Sähkötyökalun pyöriessä taaksepäin – vain yksi kierrosluku käytettävissä – juuriosassa olevat LED-merkkivalot sammuvat automaattisesti. Vaihtaminen yksi isku -tilasta iskuruuvain-tilaan (vain ID 1/4" ja IW 1/2") Paina toimintatapavalitsinta noin 1,5 sekunnin ajan. – Toimintatavan LED-merkkivalo palaa – yksi isku -tila aktiivisena – Toimintatavan LED-merkkivalo ei pala – iskuruuvain-tila aktiivisena. Työskentely sähkötyökalulla HUOMIO! Aseta suunnanvaihtokytkin (2) keskiasentoon ennen kaikkia sähkötyökaluun kohdistuvia töitä. OHJE Jotta koneen käsittely ruuvattaessa on helpompaa, ruuvauskärki voidaan kiinnittää myös suoraan koneen työkaluistukkaan.

1. Kiinnitä työkalun pidin (poraistukka,

kulmaistukka, ruuvauskärjenpidinistukka).

3. Kiinnitä työkalu (poranterä,

ruuvauskärki, ruuvauskärjenpidin).

4. Aseta vääntömomentin esivalinta

5. Valitse pyörimissuunta.

6. Pidä toisella kädellä kiinni sähkötyö-

kalun kahvasta ja asetu työasentoon. Älä koskaan käytä suunnanvaihtokytkintä tai vääntömomentin esivalintaa moottorin käydessä! IW 1/2“ 18.0-EC: 150 Nm / 1500 min

8. Päästä käynnistyskytkin vapaaksi.

9. Aseta suunnanvaihtokytkin (2)

keskiasentoon. Huolto ja hoito Puhdistus VAROITUS! Metalleja työstettäessä saattaa äärimmäisissä käyttöolosuhteissa koneen rungon sisälle kerääntyä sähköä johtavaa pölyä. Puhdista kone ja jäähdytysilma-aukot säännöllisin välein. Puhdistusväli riippuu työstettävästä materiaalista ja käyttöajan pituudesta. Puhalla koneen sisätila ja moottori puhtaaksi kuivalla paineilmalla säännöllisin välein. Anna sähkötyökalun tällöin käydä. Korjaukset Korjaukset saa suorittaa vain valmistajan valtuuttama huoltoliike. Varaosat ja tarvikkeet Katso muut lisätarvikkeet, etenkin käyttötyökalut, valmistajan tuote-esitteestä. Räjäytyskuvat ja varaosaluettelot löydät kotisivuiltamme: www.flex-tools.com Kuljettaminen Toimitukseen sisältyvien akkujen litiumekvivalenttimäärä on asiaankuuluvia raja-arvoja alhaisempi. Siksi maakohtaiset ja kansainväliset vaarallisia aineita koskevat määräykset eivät koske erillistä tai sähkötyökalun mukana toimitettua akkua. Vaarallisia aineita koskevia määräyksiä täytyy kuitenkin mahdollisesti soveltaa siihen, mikäli kuljetetaan useampia koneita joissa on litiumioniakut, ja toteuttaa erityisiä turvatoimenpiteitä (esimerkkinä pakkaukset). Ota tällaisissa tapauksissa selvää käyttömaan määräyksistä. -Vaatimustenmukaisuus Vakuutamme yksinomaisella vastuullamme, että kohdassa ”Tekniset tiedot” kuvattu tuote on seuraavien standardien tai ohjeellisten asiakirjojen mukainen: EN 62841 direktiivien 2014/30/EU, 2006/42/EY, 2011/65/EU määräysten mukaisesti. Teknisestä dokumentaatiosta vastaa: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Kierrätysohjeita VAROITUS! Käytetyt sähkötyökalut on ennen hävittämistä tehtävä käyttökelvottomiksi:

irrottamalla verkkojohto verkkokäyttöisistä sähkötyökaluista,

irrottamalla akku akkukäyttöisistä sähkötyökaluista. Vain EU-maat. Käytöstä poistetut sähkötyökalut eivät kuulu sekajätteisiin! Sähkö- ja elektroniikkalaiteromusta annetun EU-direktiivin 2012/19/EU ja sen voimaansaattavien kansallisten säädösten mukaisesti tulee käytöstä poistetut sähkötyökalut kerätä erikseen ja toimittaa asianmukaiseen hyötykäyttöpisteeseen. Raaka-aineet uusiokäyttöön jätehuollon asemasta. Hävitä laite, tarvikkeet ja pakkaus ympäristöystävällisesti toimittamalla ne kierrätykseen. Lajipuhdasta kierrätystä varten muoviosissa on merkintä.IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

VAROITUS! Älä heitä akkuja/paristoja talousjätteisiin, tuleen tai veteen. Älä avaa käytöstä poistettuja akkuja. Akut/paristot tulee kerätä, kierrättää tai hävittää ympäristöystävällisellä tavalla. Vain EU-maat. Eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/ paristot täytyy kerätä erikseen ja toimittaa ympäristöystävälliseen kierrätykseen. OHJE Lisätietoja kierrätysmahdollisuuksista saat alan liikkeistä. Vastuun poissulkeminen Valmistaja ja valmistajan edustaja eivät vastaa vahingoista tai voiton menetyksestä, joiden syynä on liiketoiminnan keskeytyminen johtuen tuotteesta tai siitä, ettei tuotetta mahdollisesti voida käyttää. Valmistaja ja tämän edustaja eivät vastaa vahingoista, joiden syynä on epäasiallinen käyttö tai käyttö yhdessä muiden valmistajien tuotteiden kanssa.IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC
