РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ IW 12" 950 18.0EC Flex

5. Настройте необходимата посока на

Резервни части и принад-

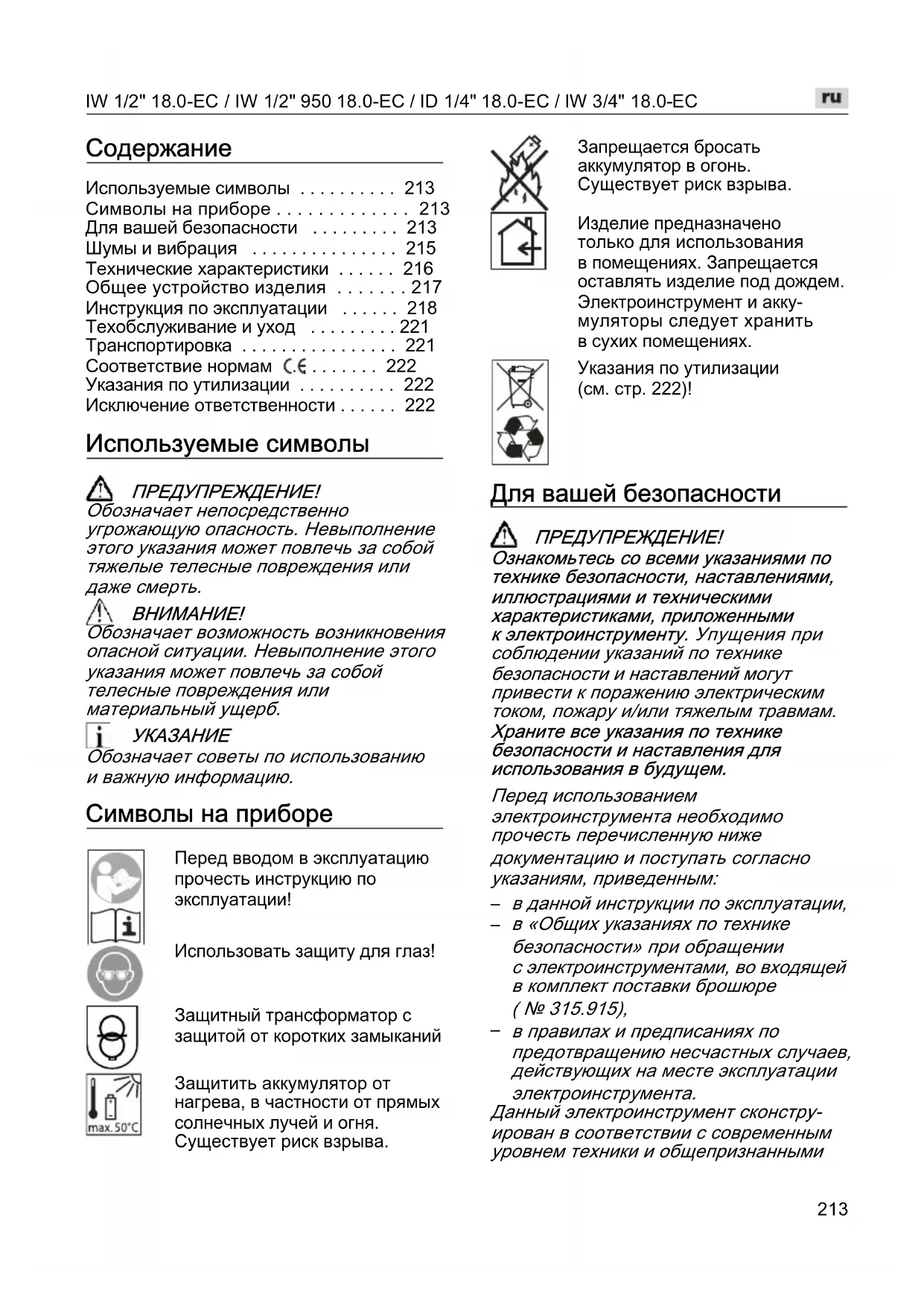

• Используемые символы p. 213
• Символы на приборе p. 213
• Для вашей безопасности p. 213
• Шумы и вибрация p. 215
• Технические характеристики p. 216
• Общее устройство изделия p. 217
• Инструкция по эксплуатации p. 218
• Техобслуживание и уход p. 221
• Транспортировка p. 221
• Соответствие нормам p. 222
• Указания по утилизации p. 222
• Исключение ответственности Используемые символы ПРЕДУПРЕЖДЕHИЕ! Обозначает непосредственно угрожающую опасность. Hевыполнение этого указания может повлечь за собой тяжелые телесные повреждения или даже смерть. ВHИMАHИЕ! Обозначает возможность возникновения опасной ситуации. Hевыполнение этого указания может повлечь за собой телесные повреждения или материальный ущерб. p. 222

Обозначает советы по использованию и важную информацию. Символы на приборе Перед вводом в эксплуатацию прочесть инструкцию по эксплуатации! Использовать защиту для глаз! Защитный трансформатор с защитой от коротких замыканий Защитить аккумулятор от нагрева, в частности от прямых солнечных лучей и огня. Существует риск взрыва. Запрещается бросать аккумулятор в огонь. Существует риск взрыва. Изделие предназначено только для использования в помещениях. Запрещается оставлять изделие под дождем. Электроинструмент и акку- муляторы следует хранить в сухих помещениях. Указания по утилизации (см. стр. 222)! Для вашей безопасности ПРЕДУПРЕЖДЕHИЕ! Ознакомьтесь со вceми укaзaниями пo тexникe бeзoпacнocти, нacтaвлeниями, иллюстрациями и техническими характеристиками, приложенными к электроинструменту. Упущeния пpи coблюдeнии укaзaний пo тexникe бeзoпacнocти и нacтaвлeний мoгут пpивecти к пopaжeнию элeктpичecким тoкoм, пoжapу и/или тяжeлым тpaвмaм. Xpaнитe вce укaзaния пo тexникe бeзoпacнocти и нacтaвлeния для иcпoльзoвaния в будущeм. Перед использованием электроинструмента необходимо прочесть перечисленную ниже документацию и поступать согласно указаниям, приведенным:

в данной инструкции по эксплуатации,

в «Общих указаниях по технике безопасности» при обращении с электроинструментами, во входящей в комплект поставки брошюре ( № 315.915),

в правилах и предписаниях по предотвращению несчастных случаев, действующих на месте эксплуатации электроинструмента. Данный электроинструмент сконстру- ирован в соответствии с современным уровнем техники и общепризнаннымиIW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

правилами техники безопасности. Hесмотря на это, при использовании инструмента может возникнуть опасность для здоровья и жизни пользователя или других лиц, а также опасность повреждения изделия или возникновения другого материального ущерба. Электроинструмент должен использоваться только

в соответствии с его назначением,

в безупречном, в отношении техники безопасности, состоянии. Hеисправности, снижающие безопасность, следует немедленно устранять. Использование по назначению Аккумуляторная ударная дрельшуруповерт IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC предназначена – для промышленного использования на производстве и в ремесленных мастерских, – для заворачивания и отворачивания гаек и винтов указанных размеров. Указания по технике безопасности для дрелей и шуруповертов Держите прибор только за изолиро- ванные поверхности рукояток, если вы выполняете работы, при которых рабочий инструмент или винт может задеть скрытые электропровода или собственный сетевой кабель. Контакт винта с проводкой под напряжением может также поставить под напряжение металлические части прибора и привести к поражению электрическим током. Используйте дополнительные рукоятки, если они прилагаются к электоинструменту. Потеря контроля может привести к травмам. Используйте подходящие поисковые приборы для обнаружения скрытых электро-, газо- или водопроводов или обращайтесь по этому поводу за помощью в местные предприятия по электро-, газо- или водоснабжению. Контакт с электропроводами может привести к возникновению пожара и к поражению электрическим током. Повреждение газопровода может привести к взрыву. Проникновение в водопровод приводит к возникно- вению материального ущерба. Немедленно выключите электроинструмент, если рабочий инструмент оказался заблокирован. Учитывайте высокие обратные моменты, вызывающие отдачу. Рабочий инструмент заблокирован,

– электроинструмент перегружен

– его заклинило в обрабатываемой

Крепко держите электроинструмент. При затягивании и отворачивании винтов возможны кратковременные высокие обратные моменты. Зафиксируйте обрабатываемое изделие. Обрабатываемое изделие, зафиксированное в зажимном устройстве или в тисках, удержи- вается более надежно, чем в вашей

Дождитесь полной остановки электроинструмента, прежде чем отложить его в сторону. Рабочий инструмент может быть заклинен, что приведет к потере контроля над электроинструментом. Используйте только оригинальные аккумуляторы, напряжение которых соответствует напряжению, указанному на заводской табличке вашего электроинструмента. При использовании других аккумуляторов, например подделок, восстановленных аккумуляторов или изделий сторонних производителей, существует риск получения травм или материального ущерба вследствие взрыва аккумулятора. Указания по технике безопасности при обращении с аккумуляторами Не вскрывайте аккумулятор. Существует опасность короткого замыкания.IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

Защищайте аккумулятор от нагрева, в частности от прямых солнечных лучей, а также от огня, воды и влаги. Существует риск взрыва. При повреждении и неправильном обращении с аккумулятором возможно образование паров. Обеспечьте приток свежего воздуха, а в случае ухудшения самочувствия обратитесь к врачу. Пары могут раздражать дыхательные пути. При неправильном применении из аккумуляторов может вытечь жидкость. Избегайте контакта с ней. При случай- ном контакте смыть жидкость водой. При попадании жидкости в глаза немедленно обратитесь за помощью к врачу. Bытекшая аккумуляторная жидкость может привести к раздражению кожи или к ожогам. Заряжайте аккумуляторы только в рекомендуемых изготовителем зарядных устройствах. Зарядное устройство, предназначенное для аккумуляторов определенного вида, может воспламениться, если его использовать для зарядки аккумуляторов других типов. Воздействие острых предметов, например иглы или отвертки, а также внешней силы может повредить аккумулятор. Это может привести к внутреннему короткому замыканию и возгоранию, дымлению, взрыву или перегреву аккумулятора. Специальные указания по технике безопасности Перед выполнением любых работ на электроинструменте установите переключатель выбора направления вращения в среднее положение. Задействуйте переключатель выбора направления вращения или регулятор крутящего момента только при остановленном инструменте.

Для маркировки электроинструмента следует использовать только наклейки. Не просверливайте отверстия в корпусе. Шумы и вибрация

Значения уровня шума и вибрации были определены согласно нормативной документации ЕN 62841. Значения указаны в таблице «Технические характеристики». ПРЕДУПРЕЖДЕHИЕ! Приведенные измеренные значения действительны для новых приборов. При ежедневном использовании значения шума и вибрации изменяются.

Приведенный в данной инструкции уро- вень вибрации был определен стандар- тизированным методом измерения в соответствии с нормативной докумен- тацией ЕN 62841, и может быть использован для сравнения электро- инструментов друг с другом. Он пригоден также для предварительной оценки вибрационной нагрузки. Указанный уровень вибрации возникает при использовании электроинструмента по основному назначению. Если же электроинструмент используется не по назначению, в комплекте с другими рабочими инструментами, или при недостаточном техобслуживании, то уровень вибрации может отличаться. Это может значительно повысить вибрационную нагрузку на протяжении всей продолжительности работы. Для точного определения вибрационной нагрузки необходимо также учитывать время, в течение которого изделие выключено или же включено, но на самом деле не используется. Это может значительно снизить вибрационную нагрузку на протяжении всей продолжительности работы. Примите дополнительные меры для защиты оператора от вибрации, например проводите техническое обслуживание электроинструмента и рабочего инструмента, сохраняйте руки в тепле, организуйте рабочие процессы. ВHИMАHИЕ! При звуковом давлении свыше 85 дБ(А) следует использовать средства защиты органов слуха.IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

Технические характеристики Изделие IW 1/2" 18.0-EC IW 1/2" 950 18.0-EC ID 1/4" 18.0-EC IW 3/4" 18.0-EC Тип Ударный

допустимые аккумуляторы А*ч AP 18.0/2,5 AP 18.0/5,0 AP 18.0/8,0 допустимые зарядные

CA 10.8/18.0 CA 18.0 Крутящий момент, макс. – при работе с твердой поверхностью

Частота вращения на холостом

Частота ударов – уровень 1 – уровень 2 – уровень 3 oб./

Масса согласно «EPTA- procedure 01/2003» (без аккумулятора) кг 1,1 3,1 1,1 3,3 Масса аккумулятора 2,5 А*ч 5,0 А*ч 8,0 А*ч

0,4 0,7 1,1 допустимая температура внешней среды - для зарядки - для эксплуатации и хранения

-10 ... +40 <50 A-скорректированный уровень звукового давления Уровень звукового давления L

дБ(A) 91 83 91 92.3 Уровень звуковой мощности L

дБ(A) 102 94 102 103,3 Погрешность K дБ 3,0 Суммарные значения вибрации (сумма векторов по трем направлениям) Значение вибрации a

– заворачивание м/ceк

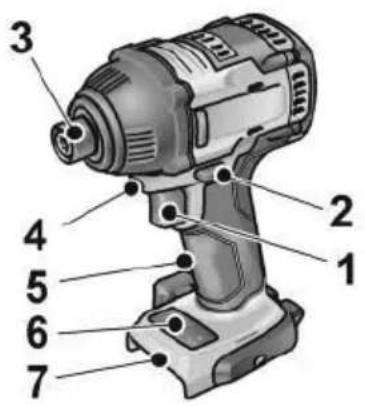

Общее устройство изделия В данной инструкции описываются различные электроинструменты. Изображения могут в деталях отличаться от приобретенного электроинструмента. 1 Кнопка пуска Для включения и выключения, а также для повышения скорости до максимальной частоты вращения 2 Переключатель выбора направления вращения 3 Зажим для инструмента 4 Подсветка рабочего места 5Рукоятка 6 Панель управления скоростью

7 Гнездо для установки аккумулятора 8 Литий-ионный аккумулятор (2,5 А*ч/5,0 А*ч/8,0 А*ч) 9 Кнопка разблокировки аккумулятора 10 Индикатор уровня заряда аккумулятора 11 Литий-ионный аккумулятор (5,0 А*ч) 12 Скоба для ремня (не для IW 3/4‘' 18,0-EC) 13 Крепежный винт (не для IW 3/4‘' 18,0-EC) 14 Держатель бит (не для IW 3/4‘' 18,0-EC)IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

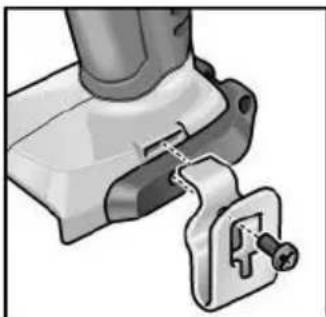

Инструкция по эксплуатации Перед вводом в эксплуатацию Распакуйте электроинструмент и при- надлежности и проверьте поставку на комплектность и отсутствие транспортных повреждений. Закрепите скобу для ремня или держатель бит прилагаемым винтом.

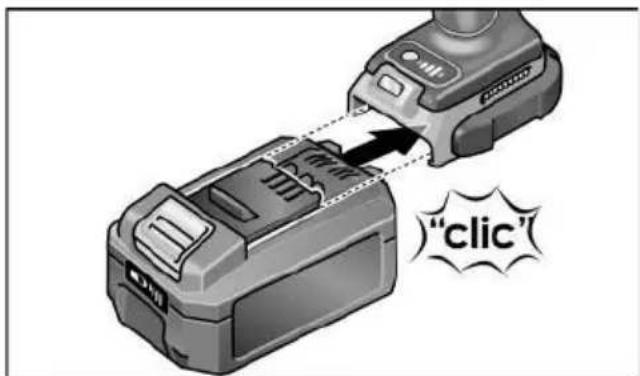

Аккумуляторы при поставке заряжены не полностью. Перед первым использова- нием полностью зарядите аккумуляторы. См. «Зарядное устройство/Процесс

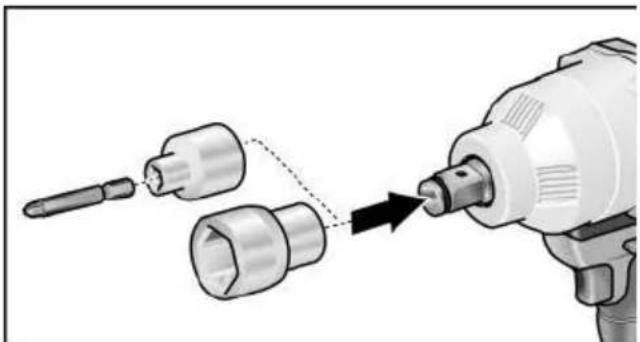

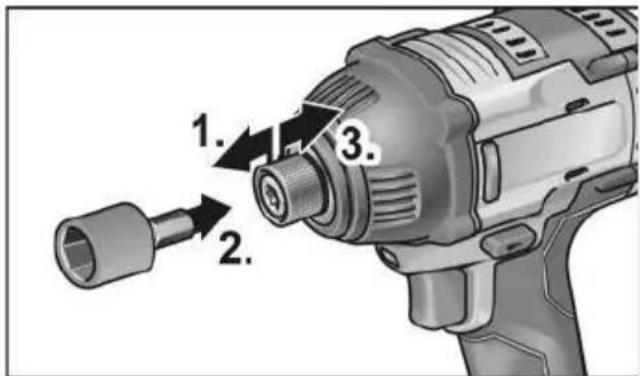

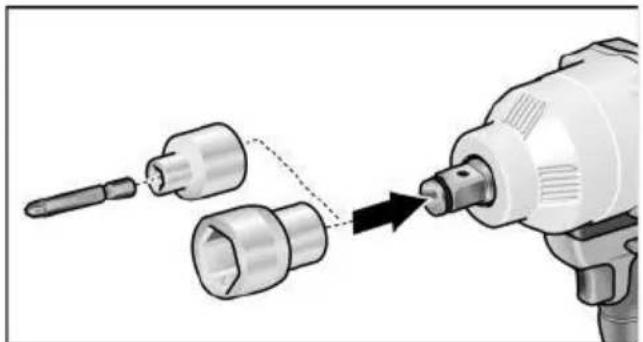

Смена рабочего инструмента ВHИMАHИЕ! Перед выполнением любых работ на электроинструменте установите переключатель выбора направления вращения (2) в среднее положение. IW 1/2“ 18.0-EC / IW 1/2“ 950 18.0-EC / IW 3/4“ 18.0-EC: Насадить торцовый ключ на четырехгранную насадку ударного гайковерта (1.). Вставить инструмент в торцовый ключ (2.). ID 1/4“ 18.0-EC: Потяните фиксатор инструмента вперед (1.) и вдавите инструмент до упора (2.). Отпустите стопор инструмента. Для извлечения инструмента потяните стопор инструмента назад (3.). Установка/замена аккумулятора Вставьте заряженный аккумулятор в электроинструмент до фиксации. Для извлечения нажмите кнопки разблокировки (1.) и выньте акку- мулятор (2.).IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

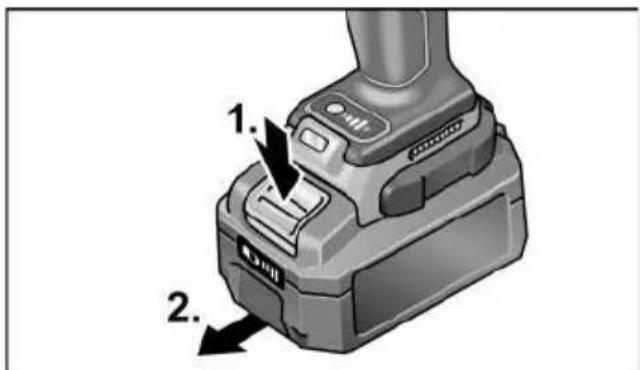

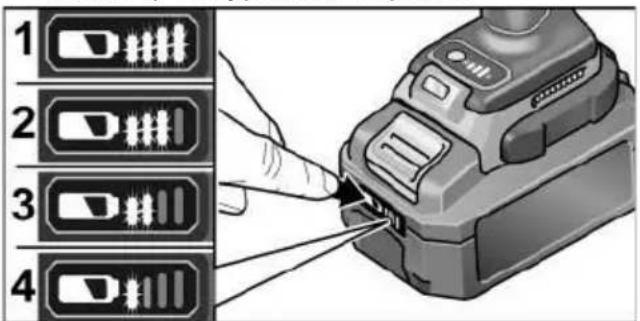

ВHИMАHИЕ! На неиспользуемом аккумуляторе защитите контакты. Открытые металлические детали могут замкнуть контакты накоротко, существует опасность взрыва и возгорания! Уровень заряда аккумулятора При нажатии кнопки на светодиодном индикаторе можно посмотреть уровень заряда. Индикатор погаснет через 5 секунд. Если один из светодиодов мигает, аккумулятор необходимо зарядить. Если после нажатия кнопки ни один из светодиодов не горит, аккумулятор неисправен и подлежит замене. Выбор направления вращения ВHИMАHИЕ! Направление вращения можно переключать только после остановки электроинструмента. Установите переключатель выбора направления вращения в необходимое положение:

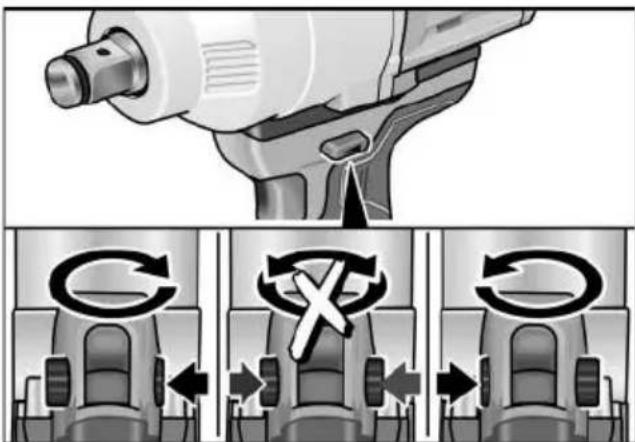

против часовой стрелки (выворачивание и ослабление винтов) – Вправо: по часовой стрелке (сверление, заворачивание винтов, затягивание винтов) – Посередине: блокировка включения (замена инструмента, выполнение любых работ на электроинструменте) Включение электроинструмента Включение прибора: Нажмите кнопку пуска. Кнопка пуска электроинструмента поз- воляет поэтапно повышать число оборотов до максимального значения. Выключение прибора: Отпустите кнопку пуска.

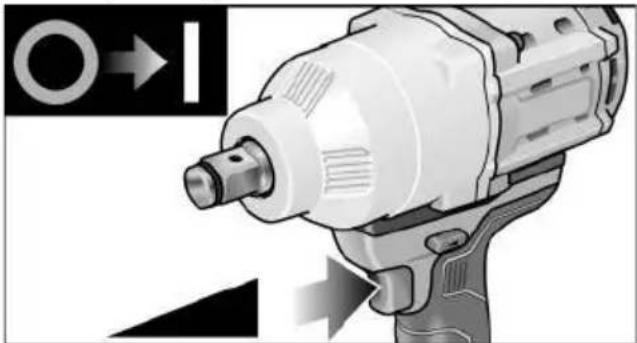

Электроинструмент оснащен тормозом, который останавливает рабочий инструмент немедленно после отпускания кнопки пуска.

При постоянном использовании электроинструмента следует работать с полностью нажатрй кнопкой пуска. Включение/выключение подсветки рабочего места

1. Установить переключатель

направления вращения (2) в положение «вперед» или «назад».

2. Нажать выключатель (1)

электроинструмента – Включится подсветка рабочего места

3. Нажать выключатель (1)

электроинструмента – Подсветка рабочего места отключится автоматически примерно через 10 секундIW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

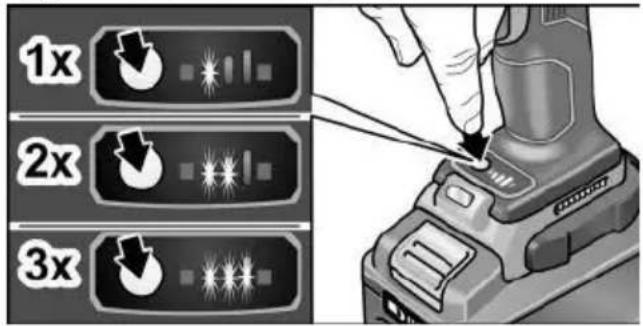

Выбор скорости вращения и крутящего момента Переключение скорости вращения/ крутящего момента:

1. Нажать выключатель (1)

2. Нажать переключатель режимов

(прим. на 0,5 с). – Загорится один светодиод – крутящий

3. Кратко нажать переключатель

– Загорятся два светодиода – крутящий

4. Кратко нажать переключатель

– Загорятся три светодиода – крутящий

5. Кратко нажать переключатель режимов

– Загорится один светодиод – крутящий момент переключился обратно на: Далее можно снова повышать крутящий момент, как описано выше. При обратном ходе электроинструмент имеет только одну скорость вращения, и поэтому находящиеся в ножке светодиоды автоматически гаснут. Переключение режимов единичного удара/ударного гайковерта (только ID 1/4" и IW 1/2") Нажимать переключатель режимов прим. 1,5 с. – светодиодный индикатор режима горит – активен режим единичного

– светодиодный индикатор режима не горит – активен режим ударного гайковерта. Работа с электроинструментом ВHИMАHИЕ! Перед выполнением любых работ на электроинструменте установите переключатель выбора направления вращения (2) в среднее положение.

Для облегчения завинчивания, бит можно вставить непосредственно в зажимной патрон инструмента.

1. Установите держатель инструментов

(сменный сверлильный патрон, угловая насадка, насадка с держа- телем бит). IW 1/2“ 18.0-EC: 150 Н·м / 1500 об/мин

4. Переведите переключатель выбора

крутящего момента на нужный уровень.

5. Установите нужное направление

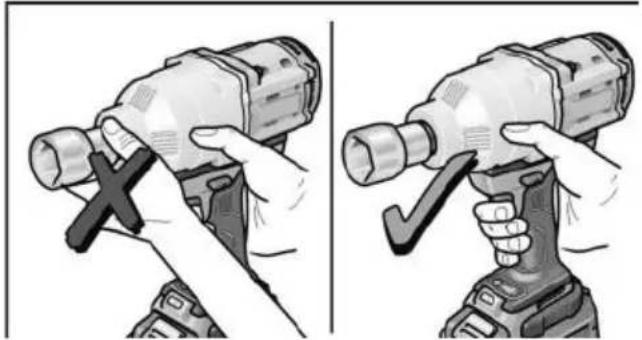

6. Удерживая электроинструмент одной

рукой за рукоятку, примите рабочее

Активировать переключатель выбора направления вращения/крутящего момента при работающем электро- двигателе категорически запрещается!

После окончания работы:

8. Отпустите кнопку пуска.

9. Установите переключатель выбора

направления вращения (2) в среднее

Техобслуживание и уход

ПРЕДУПРЕЖДЕHИЕ! При обработке металлов в экстремаль- ных случаях внутри корпуса может отложиться проводящая пыль. Регулярно очищайте инструмент и вентиляционные прорези. Периодич-ность зависит от обрабатываемого материала и продолжительности использования. Внутреннее пространство корпуса и двигатель следует регулярно продувать сухим сжатым воздухом. При этом электроинструмент должен

Ремонтные работы Ремонтные работы должны проводиться исключительно в сервисной мастерской, авторизованной изготовителем. Запасные части и принадлежности Прочие принадлежности, в особенности рабочие инструменты, можно найти в каталогах изготовителя. Покомпонентное изображение с пространственным разделением деталей и списки запасных частей вы найдете на нашем сайте: www.flex-tools.com Транспортировка Эквивалентное количество лития в акку- муляторах, входящих в комплект поставки, ниже допустимых предельных значений. Поэтому как к аккумулятору, так и к элек-троинструменту в целом не относятся национальные или международные правила обращения с опасными веществами. При транспортировке нескольких изделий с литий-ионными аккумуляторами эти правила могут оказаться применимыми, что потребует принятия особых мер предосторожности (например, в отношении упаковки). В этом случае ознакомьтесь с правилами, действующими в конкретной стране.IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

Соответствие нормам Мы заявляем со всей ответственностью, что изделие, описанное в разделе «Технические характеристики», соответствует следующим нормам или нормативным документам: ЕN 62841 в соответствии с определениями, приведенными в Директивах 2014/30/EC, 2006/42/ЕG, 2011/65/ЕС. Ответственная за техническую документацию компания: FLЕХ-Еlеktrоwеrkzеugе GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLЕХ-Еlеktrоwеrkzеugе GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Указания по утилизации ПРЕДУПРЕЖДЕHИЕ! Перед утилизацией бывшие в использо- вании электроинструменты подлежат выводу из эксплуатации:

у электроинструментов с сетевым питанием следует отрезать сетевой кабель (кабель электропитания);

у электроинструментов с акку- муляторным питанием следует извлечь аккумулятор. Только для стран ЕС. Не утилизируйте электроинструменты вместе с бытовыми отходами! В соответствии с европейской директивой 2012/19/EC отслужившие электроинстру- менты нужно собирать отдельно и сдавать на экологически чистую рекуперацию. Регенерация сырья вместо утилизации мусора. Изделие, принадлежности и упаковка подлежат сбору для экологически целесообразного повторного использо- вания. Пластмассовые элементы промаркированы в целях сортировки для повторного использования. ПРЕДУПРЕЖДЕHИЕ! Аккумуляторы/элементы питания нельзя выбрасывать вместе с бытовыми отходами, бросать их в огонь или воду. Отслужившие аккумуляторы нельзя

Аккумуляторы/элементы питания следует собирать и перерабатывать или утилизировать экологически допустимым

Только для стран ЕС. В соответствии с европейской директивой 2006/66/ЕС поврежденные либо использо- ванные аккумуляторы/батарейки нужно собирать отдельно и сдавать на экологи- чески чистую рекуперацию.

Информацию о возможных методах утилизации можно получить у дилера. Исключение ответственности Изготовитель и его представитель не несут ответственности за ущерб и потер- янную прибыль, возникшие в результате прерывания промышленной деятель- ности, обусловленного изделием или невозмож-ностью использования изделия. Изготовитель и его представитель не несут ответственности за ущерб, возникший в результате использования изделия не по назначению или при его использовании с изделиями других изготовителей.IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC
