BRUGSANVISNING IW 12" 950 18.0EC Flex

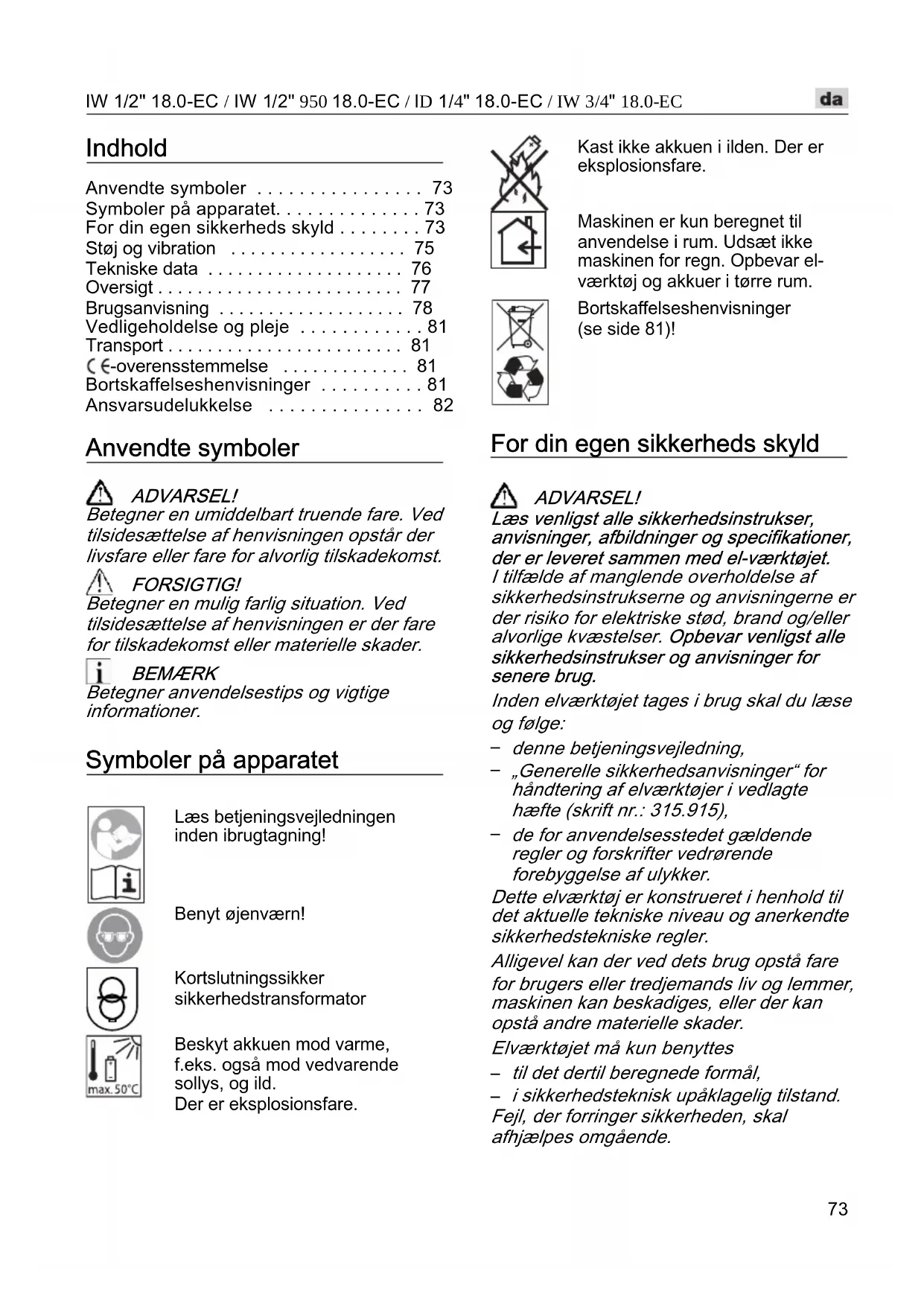

• Indhold Anvendte symboler p. 73
• Symboler på apparatet p. 73
• For din egen sikkerheds skyld p. 73
• Støj og vibration p. 75
• Tekniske data p. 76
• Oversigt p. 77
• Brugsanvisning p. 78
• Vedligeholdelse og pleje p. 81
• Transport p. 81
• -overensstemmelse p. 81
• Bortskaffelseshenvisninger p. 81
• Ansvarsudelukkelse Anvendte symboler ADVARSEL! Betegner en umiddelbart truende fare. Ved tilsidesættelse af henvisningen opstår der livsfare eller fare for alvorlig tilskadekomst. FORSIGTIG! Betegner en mulig farlig situation. Ved tilsidesættelse af henvisningen er der fare for tilskadekomst eller materielle skader. BEMÆRK Betegner anvendelsestips og vigtige informationer. Symboler på apparatet Læs betjeningsvejledningen inden ibrugtagning! Benyt øjenværn! Kortslutningssikker sikkerhedstransformator Beskyt akkuen mod varme, f.eks. også mod vedvarende sollys, og ild. Der er eksplosionsfare. Kast ikke akkuen i ilden. Der er eksplosionsfare. Maskinen er kun beregnet til anvendelse i rum. Udsæt ikke maskinen for regn. Opbevar el- værktøj og akkuer i tørre rum. Bortskaffelseshenvisninger (se side 81)! For din egen sikkerheds skyld ADVARSEL! Læs venligst alle sikkerhedsinstrukser, anvisninger, afbildninger og specifikationer, der er leveret sammen med el-værktøjet. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektriske stød, brand og/eller alvorlige kvæstelser. Opbevar venligst alle sikkerhedsinstrukser og anvisninger for senere brug. Inden elværktøjet tages i brug skal du læse og følge: p. 82

denne betjeningsvejledning,

„Generelle sikkerhedsanvisninger“ for håndtering af elværktøjer i vedlagte hæfte (skrift nr.: 315.915),

de for anvendelsesstedet gældende regler og forskrifter vedrørende forebyggelse af ulykker. Dette elværktøj er konstrueret i henhold til det aktuelle tekniske niveau og anerkendte sikkerhedstekniske regler. Alligevel kan der ved dets brug opstå fare for brugers eller tredjemands liv og lemmer, maskinen kan beskadiges, eller der kan opstå andre materielle skader. Elværktøjet må kun benyttes

i sikkerhedsteknisk upåklagelig tilstand. Fejl, der forringer sikkerheden, skal afhjælpes omgående.IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

Bestemmelsesmæssig brug Akku-slagskruemaskinen IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC er beregnet – til erhvervsmæssig brug inden for industri og håndværk, – til tilspænding og løsnelse af møtrikker og skruer i de angivne dimensioner. Sikkerhedshenvisninger for boremaskiner og skruemaskiner Tag fat i det isolerede håndtag, når der arbejdes på steder, hvor indsatsværktøjet eller skruen vil kunne ramme skjulte strømledninger eller maskinens egen ledning. Skruens kontakt med en spændingsførende ledning kan også sætte metaldele på apparatet under spænding og medføre elektriske stød. Benyt ekstra håndtag, hvis disse medfølger ved køb af elværktøjet. Der er fare for at blive kvæstet, hvis man mister kontrollen over maskinen. Anvend egnede søgeapparater til søgning af skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab. Kontakt med elledninger kan medføre brand og elektriske stød. Beskadigelse af en gasledning kan medføre eksplosion. Indtrængen i en vandledning forårsager materielle skader. Sluk straks elværktøjet, hvis indsatsværktøjet blokerer. Vær forberedt på høje reaktionsmomenter, der forårsager et tilbageslag. Indsatsværktøjet blokerer, hvis: – elværktøjet overbelastes eller – det sidder fast i emnet, der skal bearbejdes. Hold godt fast i elværktøjet. Ved tilspænding og løsnelse af skruer kan der kortvarigt opstå høje reaktionsmomenter. Sørg for at sikre arbejdsemnet. Det er mere sikkert at fastspænde arbejdsemnet med en spændeanordning eller et skruestik end at fastholde det med hånden. Vent, til elværktøjet er standset helt, før du lægger det fra dig. Indsatsværktøjet kan sætte sig fast, hvorved man kan miste kontrollen over elværktøjet. Brug kun originale akkuer med den spænding, der er angivet på dit elværktøjs typeskilt. Ved brug af andre akkuer, f.eks. efterligninger, regenererede akkuer eller fremmede fabrikater, er der fare for personskader eller materielle skader på grund af eksploderende akkuer. Sikkerhedsanvisninger for håndtering af akkuer Åbn ikke akkuen. Der er fare for kortslutning. Beskyt akkuen mod varme, f.eks. også mod vedvarende sollys, ild, vand og fugt. Der er eksplosionsfare. Ved beskadigelse og ukorrekt brug af akkuen kan der sive dampe ud. Luft straks ud, og opsøg en læge i tilfælde af kvalme eller ubehag. Dampene kan irritere luftvejene. Hvis akkuen anvendes forkert, kan der slippe væske ud af akkuen. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Akku-væske kan give hudirritation eller forbrændinger. Oplad kun akkuer med ladeaggregater, der er anbefalet af producenten. Et ladeaggregat, der er egnet til en bestemt type akkuer, må ikke benyttes med andre akkuer – brandfare. Akkuen kan beskadiges af spidse genstande, f.eks. søm eller skruetrækkere, eller ved udefra kommende kraftpåvirkning. Der kan opstå intern kortslutning, og akkuen kan brænde, ryge, eksplodere eller blive overophedet. Specielle sikkerhedshenvisninger Før arbejde på elværktøjet skal drejeretningsvælgeren sættes i midterstilling. Drejeretningsvælgeren og momentindstillingen må kun aktiveres, når værktøjet står stille. Ved mærkning af elværktøjet må der kun anvendes selvklæbende skilte. Bor ikke huller i huset.IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

Støj og vibration BEMÆRK Støj- og svingningsværdierne er beregnet iht. EN 62841. Værdierne findes i tabellen „Tekniske data“. ADVARSEL! De angivne måleværdier gælder for nye apparater. Støj- og svingningsværdierne ændrer sig ved daglig brug. BEMÆRK Det svingningsniveau, der er angivet i disse anvisninger, er blevet målt i henhold til en standardiseret måleproces i EN 62841 og kan bruges til at sammenligne elværktøjerne. Det egner sig også til en foreløbig vurdering af svingningsbelastningen. Det angivne svingningsniveau repræsenterer elværktøjets hovedsagelige anvendelse. Hvis elværktøjet imidlertid benyttes til andre formål, med afvigende indsatsværktøjer eller utilstrækkelig vedligeholdelse, kan svingningsniveauet afvige. Dette kan øge svingningsbelastningen betydeligt i hele arbejdstidsrummet. For en nøjagtig vurdering af svingnings- belastningen bør man også tage højde for de tider, hvor apparatet er slukket eller kører, men faktisk ikke bruges. Dette kan reducere svingningsbelastningen betydeligt i hele arbejdstidsrummet. Fastlæg yderligere sikkerhedsforanstaltninger til beskyttelse af brugeren imod påvirkning af svingninger, som for eksempel: vedligeholdelse af elværktøj og indsats- værktøjer, varmholdelse af hænder, organisation af arbejdsforløb. FORSIGTIG! Ved et lydtryk på over 85 dB(A) skal der benyttes høreværn.IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

Vægt i henhold til „EPTA- procedure 01/2003“ (uden akku) kg 1,1 3,1 1,1 3,3 Vægt akku 2,5 Ah 5,0 Ah 8,0 Ah

0,4 0,7 1,1 tilladt omgivelsestemperatur - ved ladning - ved drift og opbevaring °C -10 ... +40 <50 A-vægtet lydtryksniveau Lydtryksniveau L

dB(A) 102 94 102 103,3 Usikkerhed K db 3,0 Svingningsværdier i alt (vektorsum af tre retninger) Svingningsemissionsværdi a

18,5 15,1 18,5 12,4 Usikkerhed K m/s

Oversigt I nærværende vejledning beskrives for-skellige elværktøjer. Beskrivelsen kan afvige i detaljerne fra den købte maskine. 1 Afbryder Til tænd og sluk samt til opnåelse af maks. omdrejningstal 2 Drejeretningsvælger 3 Værktøjsholder 4 Arbejdspladsbelysning 5 Håndtag 6 Betjeningspanel, omdrejningstaltrin 7 Indskubningsåbning til akku 8 Li-ion-akku (2,5 Ah/5,0 Ah/8,0 Ah) 9 Frigørelsesknap til akku 10 Akku-tilstandsvisning 11 Bælteklemme (niet voor IW 3/4" 18.0-EC) 12 Monteringsskrue (niet voor IW 3/4" 18.0-EC) 13 Bitholder (niet voor IW 3/4" 18.0-EC)IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

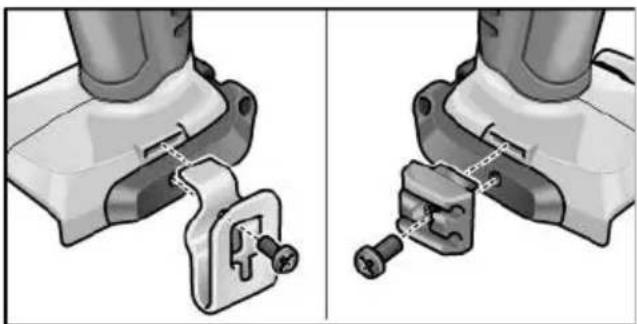

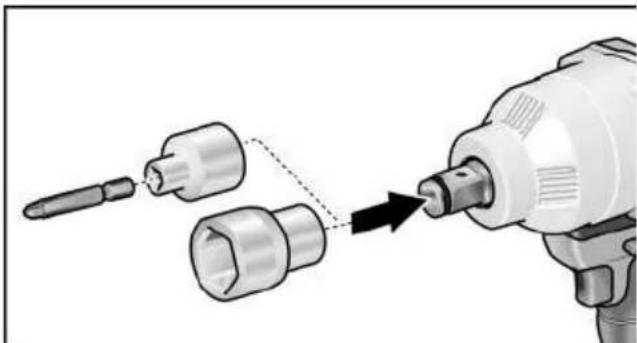

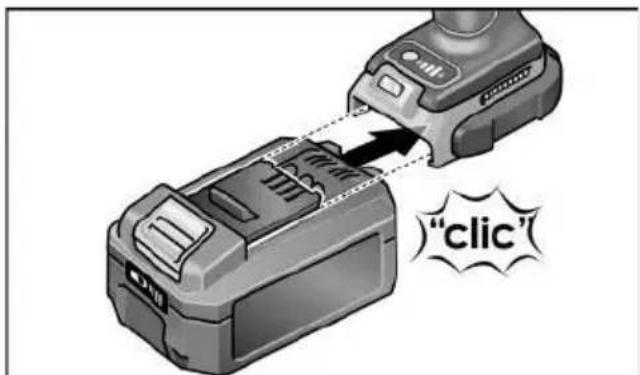

Brugsanvisning Inden ibrugtagning Pak elværktøjet og tilbehøret ud, og kontrollér om det er komplet eller beskadiget under transporten. Fastgør bælteklemme/bitholder med den vedlagte skrue. BEMÆRK Akkuerne er ikke fuldstændigt opladede ved levering. Før første anvendelse skal akkuerne oplades fuldstændigt. Se i den forbindelse „Ladeaggregat/Opladningsproces“. Værktøjsskift FORSIGTIG! Før arbejde på elværktøjet skal drejeret- ningsvælgeren (2) sættes i midterstilling. IW 1/2“ 18.0-EC / IW 1/2“ 950 18.0-EC / IW 3/4“ 18.0-EC: Pres topnøglen på slagskruetrækkens firkantforsats (1.). Sæt værktøjet i topnøglen (2.). ID 1/4“ 18.0-EC: Træk værktøjslåsen fremad (1.), og tryk værktøjet ind til anslaget (2.). Slip værktøjslåsen. Træk værktøjslåsen tilbage for udtagning af værktøj (3.). Isætning/skift af akku Tryk den opladede akku ind i elværktøjet, til den er helt i indgreb. Ved udtagning trykkes på frigørelses- knappen (1.), og akkuen trækkes ud (2.). FORSIGTIG! Når værktøjet ikke er i brug, skal akkuens kontakter beskyttes. Løse metaldele kan kortslutte kontakterne, så der er eksplosions- og brandfare!IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

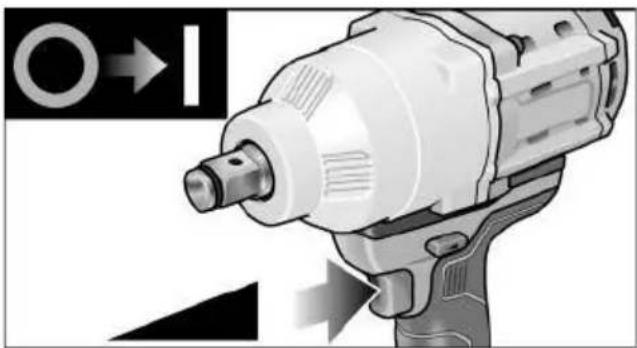

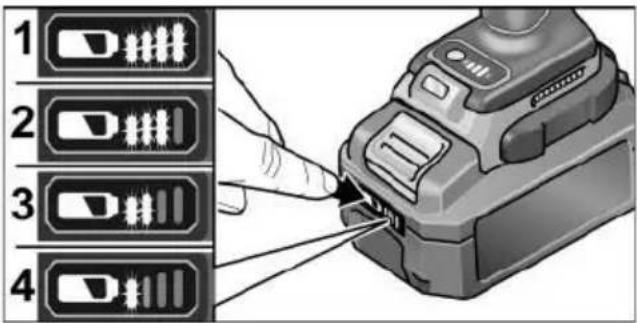

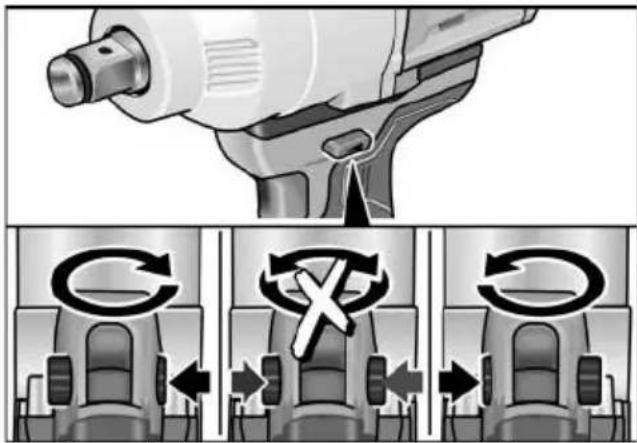

Akkuens ladetilstand Ved tryk på knappen kan man på lysdioden til akku-tilstandsvisning kontrollere ladetilstanden. Visningen forsvinder efter 5 sekunder.Hvis en af lysdioderne blinker, skal akkuen op- lades. Hvis ingen lysdiode lyser efter tryk på knappen, er akkuen defekt og skal udskiftes. Valg af drejeretning FORSIGTIG! Drejeretningen må kun ændres, når elværktøjet er standset helt. Sæt drejeretningsvælgeren i den ønskede position: – Venstre: Mod uret (skrue skruer ud, løsne skruer) – Højre: Med uret (bore, skrue skruer ind, spænde skruer) – Midte: Indkoblingsspærre (værktøjsskift, ved alt arbejde på elværktøjet) Tilkobling af elværktøjet Tænde maskinen: Tryk på afbryderen. Med elværktøjets afbryder er det muligt at forøge omdrejningstallet trinvis op til maks. værdien. Slukke maskinen: Slip afbryderen. BEMÆRK

Elværktøjet har en bremse, der standser indsatsværktøjet, så snart afbryderen er sluppet.

Under vedvarende arbejde med elværktøjet bør man hovedsagelig arbejde med afbryderen trykket helt ind. Tænd/sluk arbejdspladsbelysning

1. Sæt kontakten til valg af

rotationsretning (2) i positionen "Fremad" eller "Tilbage".

2. Tryk på elværktøjets tænd/sluk-knap (1)

– Arbejdspladsbelysningen lyser

3. Slilp elværktøjets tænd/sluk-knap (1)

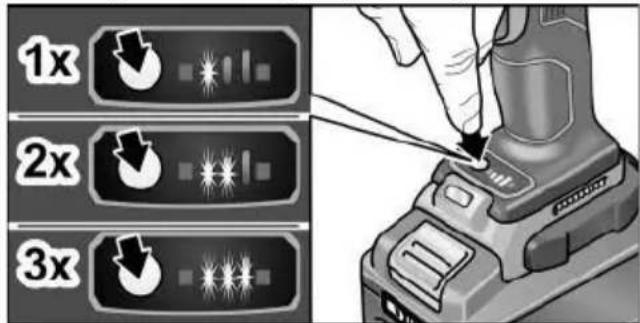

– Arbejdspladsbelysningen slukker automatisk efter ca. 10 sek. Forvalg af omdrejningstal og momentIW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

1. Tryk på tænd/sluk-knappen (1)

2. Tryk kort på funktionsknappen

(ca. 0,5 sek.). – En LED lyser – moment:

3. Tryk kort på funktionsknappen

– To LED'er lyser – moment:

4. Tryk kort på funktionsknappen

– Tre LED'er lyser – moment:

5. Tryk kort på funktionsknappen

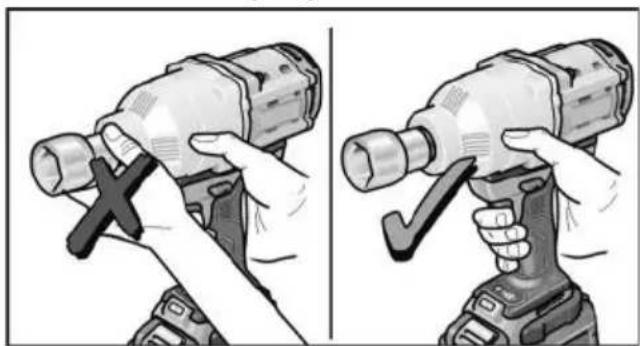

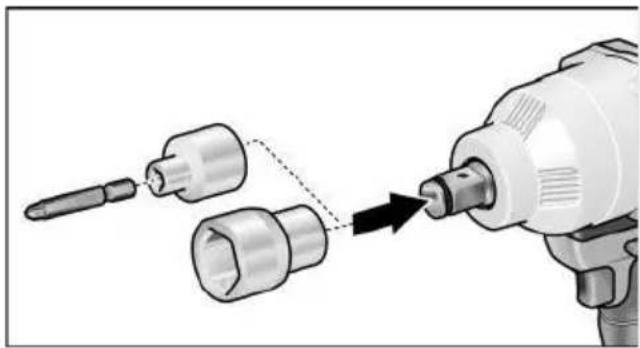

– En LED lyser – momentet skifter ned på: Momentet kan skiftes op igen som beskrevet. Ved tilbageløb på elværktøjet – der er kun et omdrejningstal – slukkes de LED'er, som befinder sig i foden, automatisk. Skift fra enkeltslagsfunktion til slagborefunktion (kun ID 1/4" og IW 1/2") Tryk på funktionsknappen i ca. 1,5 sek. – LED-funktionsindikatoren lyser – enkeltslagsfunktion aktiv – LED-funktionsindikatoren lyser ikke – slagborefunktion aktiv. Arbejde med elværktøjet FORSIGTIG! Før arbejde på elværktøjet skal drejeret- ningsvælgeren (2) sættes i midterstilling. BEMÆRK For at lette håndteringen ved skruearbejde kan skruebitten også isættes direkte i maskinens værktøjsholder.

1. Monter værktøjsbærer (vekselpatron,

3. Isæt værktøj (bor, skruebit, bitholder).

4. Sæt momentvælgeren på det ønskede

6. Tag fat i elværktøjets håndtag med en

hånd, og indtag arbejdsposition. Drejeretningsvælgeren/moment- vælgeren må aldrig aktiveres, mens motoren er i gang!

Efter arbejdets afslutning:

9. Sæt drejeretningsvælgeren (2)

Vedligeholdelse og pleje Rengøring ADVARSEL! Der kan aflejres lededygtigt støv i husets indre ved ekstrem anvendelse i forbindelse med bearbejdning af metaller. Elværktøj og ventilationsslidser skal rengøres regelmæssigt. Intervallerne afhænger af materialet, der skal bearbejdes, og af brugsvarigheden. Blæs husets indre med motor ud regelmæssigt med tør trykluft. Lad elværktøjet køre imens. Reparationer Reparationer må udelukkende udføres af et kundeserviceværksted, der er autoriseret af producenten. Reservedele og tilbehør Yderligere tilbehør, især indsatsværktøjer, findes i katalogerne fra producenten. Eksplosionstegninger og reservedelslister findes på vores hjemmeside: www.flex-tools.com Transport Den ækvivalente mængde litium til de medfølgende akkuer ligger under de relevante grænseværdier. Derfor er akkuen som enkeltdel samt elværktøjet med sit leveringsomfang ikke omfattet af nationale eller internationale bestemmelser om farligt gods

Ved transport af flere enheder med litium-ion- akkuer kan disse bestemmelser blive relevante og kræve særlige sikkerhedsforanstaltninger (f.eks. vedrørende emballagen). I så fald skal du indhente oplysninger om de gældende bestemmelser i anvendelseslandet. -overensstemmelse Vi erklærer under eneansvar, at produktet, der beskrevet under „Tekniske data“, er i overensstemmelse med følgende standarder eller normative dokumenter: EN 62841 i henhold til bestemmelserne i direktiverne 2014/30/EU, 2006/42/EF, 2011/65/EU. Ansvarlig for det tekniske dossier: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Bortskaffelseshenvisninger ADVARSEL! Udtjent elværktøj skal gøres ubrugeligt før bortskaffelse:

netdrevet elværktøj ved at fjerne netledningen,

akku-drevet elværktøj ved at fjerne akkuen. Kun for EU-lande. Elværktøjer er ikke normalt husholdnings- affald! I henhold til europæisk direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og implementering i national lovgivning skal udtjente elektroværktøjer indsamles separat og afleveres på et indsamlingssted for materialegenvinding. Råstofgenvinding i stedet for bortskaffelse af affald. Maskine, tilbehør og emballage skal affaldsbehandles miljørigtigt. Plastdelene er mærket til sortering efter affaldstype.IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

ADVARSEL! Akkumulatorer/batterier er ikke normalt affald og må derfor ikke destrueres sammen med normalt husholdningsaffald, brændes eller kastes i vand. Udtjente akkumulatorer må ikke åbnes. Akkuer/batterier skal indsamles og genbruges eller bortskaffes på en miljøvenlig måde. Kun for EU-lande. I henhold til europæisk direktiv 2006/66/EF skal defekte eller udtjente akkumulatorer/ batterier indsamles separat og afleveres på et indsamlingssted for materialegenvinding. BEMÆRK Forhandleren giver oplysninger om bortskaffelsesmuligheder. Ansvarsudelukkelse Fabrikanten og hans repræsentant hæfter ikke for skader og fortjeneste som virksomheden evt. er gået glip af som følge af driftsafbrydelse i virksomheden, forårsaget af produktet eller fordi produktet ikke kunne benyttes. Fabrikanten og dennes repræsentant hæfter ikke for skader opstået som følge af usagkyndig anvendelse eller i forbindelse med produkter fra andre fabrikanter.IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC
