NÁVOD K OBSLUZE IW 12" 950 18.0EC Flex

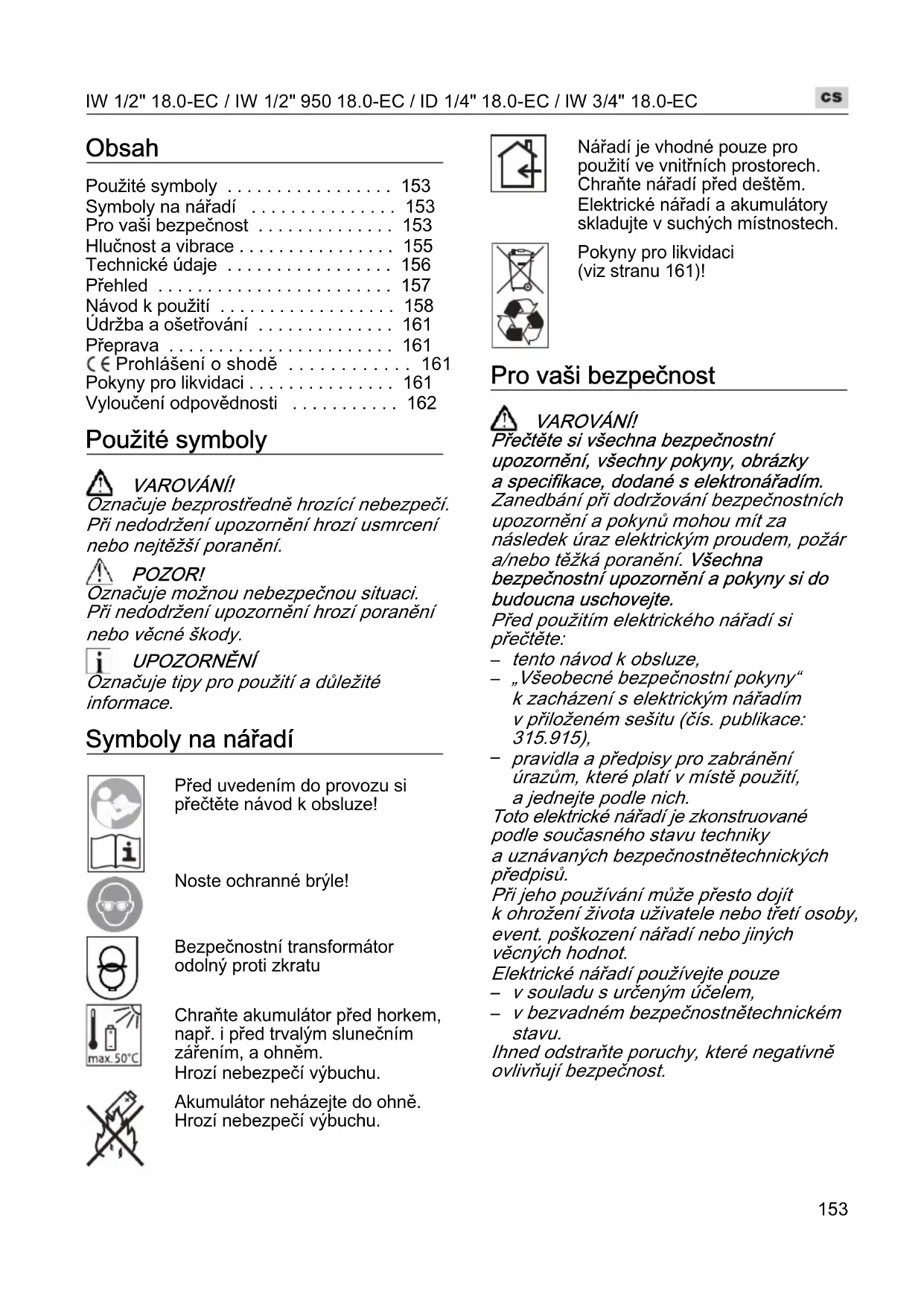

• Obsah Použité symboly p. 153
• Symboly na nářadí p. 153
• Pro vaši bezpečnost p. 153
• Hlučnost a vibrace p. 155
• Technické údaje p. 156
• Přehled p. 157
• Návod k použití p. 158
• Údržba a ošetřování p. 161
• Přeprava p. 161
• Prohlášení o shodě p. 161
• Pokyny pro likvidaci p. 161
• Vyloučení odpovědnosti Použité symboly VAROVÁNÍ! Označuje bezprostředně hrozící nebezpečí. Při nedodržení upozornění hrozí usmrcení nebo nejtěžší poranění. POZOR! Označuje možnou nebezpečnou situaci. Při nedodržení upozornění hrozí poranění nebo věcné škody. UPOZORNĚNÍ Označuje tipy pro použití a důležité informace. Symboly na nářadí Před uvedením do provozu si přečtěte návod k obsluze! Noste ochranné brýle! Bezpečnostní transformátor odolný proti zkratu Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, a ohněm. Hrozí nebezpečí výbuchu. Akumulátor neházejte do ohně. Hrozí nebezpečí výbuchu. Nářadí je vhodné pouze pro použití ve vnitřních prostorech. Chraňte nářadí před deštěm. Elektrické nářadí a akumulátory skladujte v suchých místnostech. Pokyny pro likvidaci (viz stranu 161)! Pro vaši bezpečnost VAROVÁNÍ! Přečtěte si všechna bezpečnostní upozornění, všechny pokyny, obrázky aspecifikace, dodané s elektronářadím. Zanedbání při dodržování bezpečnostních upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Všechna bezpečnostní upozornění a pokyny si do budoucna uschovejte. Před použitím elektrického nářadí si přečtěte: p. 162

tento návod k obsluze,

„Všeobecné bezpečnostní pokyny“ k zacházení s elektrickým nářadím v přiloženém sešitu (čís. publikace: 315.915),

pravidla a předpisy pro zabránění úrazům, které platí v místě použití, a jednejte podle nich. Toto elektrické nářadí je zkonstruované podle současného stavu techniky a uznávaných bezpečnostnětechnických předpisů. Při jeho používání může přesto dojít k ohrožení života uživatele nebo třetí osoby, event. poškození nářadí nebo jiných věcných hodnot. Elektrické nářadí používejte pouze

v bezvadném bezpečnostnětechnickém stavu. Ihned odstraňte poruchy, které negativně ovlivňují bezpečnost.IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

Použití v souladu s určeným účelem Akumulátorový rázový utahovák IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC je určený – pro profesionální použití v průmyslu a řemesle, – k utahování a povolování matic a šroubů s uvedenými rozměry. Bezpečnostní upozornění pro vrtačky a šroubováky Když provádíte práce, při kterých může nástroj nebo šroub zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, držte nářadí pouze za izolované plochy rukojeti. Kontakt šroubu s vedením pod napětím může uvést také kovové díly nářadí pod napětí a způsobit úraz elektrickým proudem. Používejte přídavné rukojeti, pokud jsou součástí dodávky elektrického nářadí. Ztráta kontroly může vést k poraněním. Používejte vhodné detektory, abyste identifikovali skrytá napájecí vedení, nebo proveďte konzultaci s energetickými rozvodnými závody. Kontakt s elektrickým vedením může vést k požáru a úrazu elektrickým proudem. Poškození plynového potrubí může vést k výbuchu. Proniknutí do vodovodního potrubí má za následek věcné škody. Pokud se nástroj zablokuje, ihned elektrické nářadí vypněte. Buďte připraveni na silné reakční momenty, které způsobí zpětný ráz. Nástroj se zablokuje, když: – je elektrické nářadí přetížené nebo – se zasekne v obráběném materiálu. Elektrické nářadí pevně držte. Při utahování a povolování šroubů může dojít krátce k silným reakčním momentům. Zabezpečte obrobek. Obrobek držený upínacími zařízeními nebo ve svěráku je držený spolehlivěji než vaší rukou. Elektrické nářadí odkládejte až po zastavení. Nástroj se může zaháknout a způsobit ztrátu kontroly nad elektrickým nářadím. Používejte pouze originální akumulátory s napětím uvedeným na typovém štítku elektrického nářadí. Při použití jiných akumulátorů, např. padělků, upravených akumulátorů nebo výrobků jiných výrobců, hrozí nebezpečí poranění a věcné škody v důsledku výbuchu akumulátoru. Bezpečnostní upozornění pro zacházení s akumulátory Neotevírejte akumulátor. Hrozí nebezpečí zkratu. Chraňte akumulátor před horkem, např. také před trvalým slunečním zářením, ohněm, vodou a vlhkostí. Hrozí nebezpečí výbuchu. Z poškozeného a nesprávně použitého akumulátoru mohou unikat páry. Zajistěte přívod čerstvého vzduchu a při potížích vyhledejte lékařskou pomoc. Páry mohou dráždit dýchací cesty. Při špatném použití může z akumulátoru vytéci kapalina. Zabraňte kontaktu s ní. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do očí, vyhledejte také lékaře. Vytékající akumulátorová kapalina může způsobit podráždění pokožky nebo popáleniny. Akumulátory nabíjejte pouze v nabíječce, která je doporučena výrobcem. U nabíječky, která je vhodná pro určitý druh akumulátorů, hrozí nebezpečí požáru, pokud se používá s jinými akumulátory. Špičatými předměty, jako např. hřebíky či šroubováky, nebo působením vnější síly může dojít k poškození akumulátoru. Uvnitř akumulátoru může dojít ke zkratu a akumulátor může začít hořet, vybouchnout, přehřát se nebo se z něj může kouřit.IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

Speciální bezpečnostní upozornění Před veškerými pracemi na elektrickém nářadí nastavte přepínač směru otáčení do prostřední polohy. Přepínač směru otáčení, resp. nastavení krouticího momentu ovládejte pouze při zastaveném nářadí. K označení elektrického nářadí používejte pouze lepicí štítky. Nevrtejte žádné díry do tělesa nářadí. Hlučnost a vibrace UPOZORNĚNÍ Hodnoty hluku a vibrací byly zjištěny podle EN 62841. Hodnoty jsou uvedené v tabulce „Technické údaje“. VAROVÁNÍ! Uvedené naměřené hodnoty platí pro nové nářadí. Při každodenním používání se hodnoty hlučnosti a vibrací mění. UPOZORNĚNÍ Úroveň vibrací, uvedená v těchto pokynech, byla změřena měřicí metodou stanovenou normou EN 62841 a lze ji použít k vzájemnému srovnání elektrického nářadí. Metoda je vhodná také pro předběžný odhad zatížení vibracemi. Uvedená úroveň vibrací se vztahuje k hlavnímu použití elektrického nářadí. Při jiném způsobu použití, při použití s jinými nástroji nebo nedostatečné údržbě se úroveň vibrací může lišit. Zatížení vibracemi během celé pracovní doby se tím může výrazně zvýšit. Pro přesný odhad zatížení vibracemi je potřeba brát v úvahu také dobu, kdy je nářadí vypnuté nebo sice běží, ale nepoužívá se. Zatížení vibracemi během celé pracovní doby se tím může výrazně snížit. Stanovte doplňující bezpečnostní opatření na ochranu pracovníka před působením vibrací, jako je například údržba elektrického nářadí a nástrojů, udržování rukou v teple, organizace pracovních postupů. POZOR! Při akustickém tlaku větším než 85 dB(A) noste chrániče sluchu.IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

Technické údaje Nářadí IW 1/2" 18.0-EC IW 1/2"

18.0-EC ID 1/4" 18.0-EC IW 3/4" 18.0-EC Typ Rázový utahovák Rázový utahovák Rázový utahovák Rázový utahovák povolené akumulátory Ah AP 18.0/2,5 AP 18.0/5,0 AP 18.0/8,0 povolené nabíječky CA 10.8/18.0 CA 18.0 Krouticí moment, maximální – v případě tvrdého materiálu Nm 250 950 225 1060 Otáčky naprázdno – stupeň 1 – stupeň 2 – stupeň 3 min

Počet příklepů – stupeň 1 – stupeň 2 – stupeň 3 min

Hmotnost podle standardu „EPTA- procedure 01/2003“ (bez akumulátoru) kg 1,1 3,1 1,1 3,3 Hmotnost akumulátoru 2,5 Ah 5,0 Ah 8,0 Ah

0,4 0,7 1,1 povolená teplota prostředí - při nabíjení - při provozu a skladování °C -10 ... +40 <50 Hladina akustického tlaku měřená při použití váhového filtru A Hladina akustického tlaku L

dB(A) 102 94 102 103,3 Nejistota K db 3,0 Celkové hodnoty vibrací (součet vektorů tří směrů) Hodnota emitovaných vibrací a

při .... – šroubování m/s

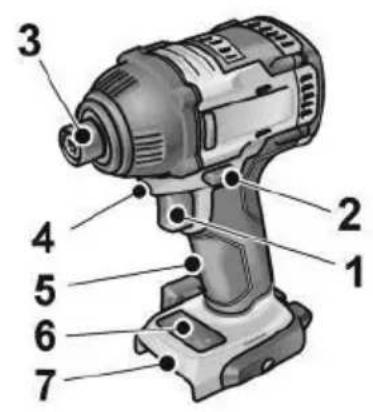

Přehled V tomto návodu budou popsána různá elektrická nářadí. Zobrazení se mohou v detailech lišit od zakoupeného elektrického nářadí. 1 Spínač K zapnutí a vypnutí a dále rozběhnutí na maximální otáčky. 2 Přepínač směru otáčení 3 Uchycení nástroje 4 Osvětlení pracoviště 5 Rukojeť 6 Ovládací pole stupně otáček 7 Otvor pro vložení akumulátoru 8 Akumulátor Li-Ion (2,5 Ah/5,0 Ah/8,0 Ah) 9 Odjišťovací tlačítko akumulátoru 10 Ukazatel stavu akumulátoru 11 Spona na pásek (ne pro IW 3/4'' 18.0-EC) 12 Upevňovací šroub (ne pro IW 3/4'' 18.0-EC) 13 Držák bitů (ne pro IW 3/4'' 18.0-EC)IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

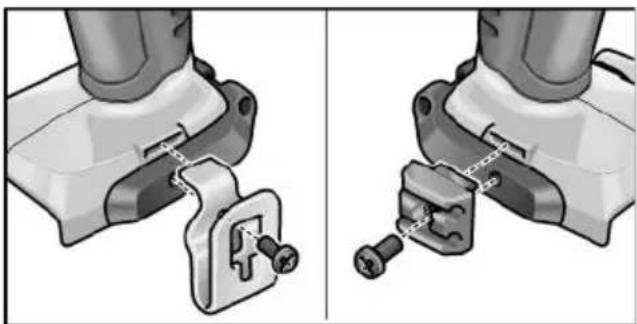

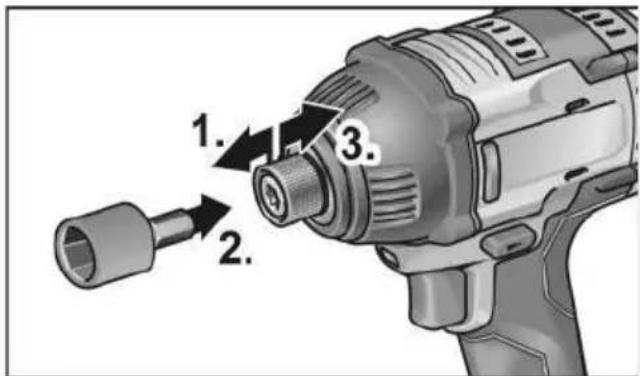

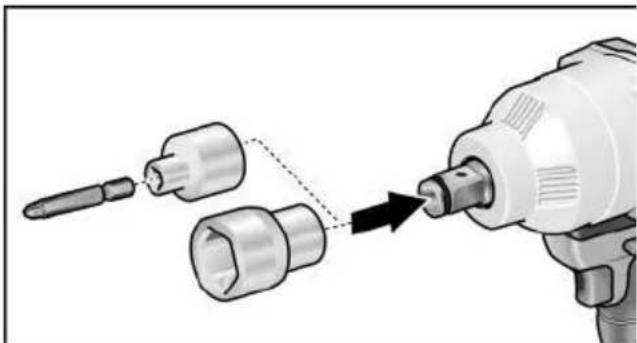

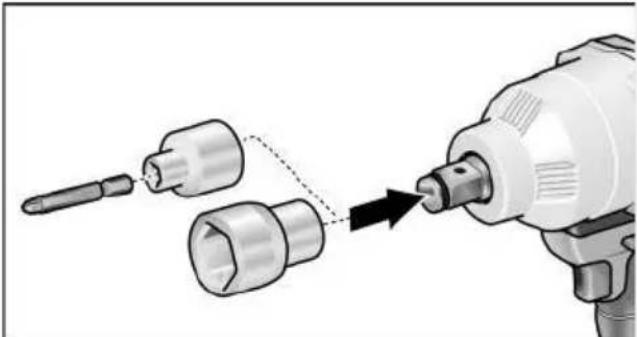

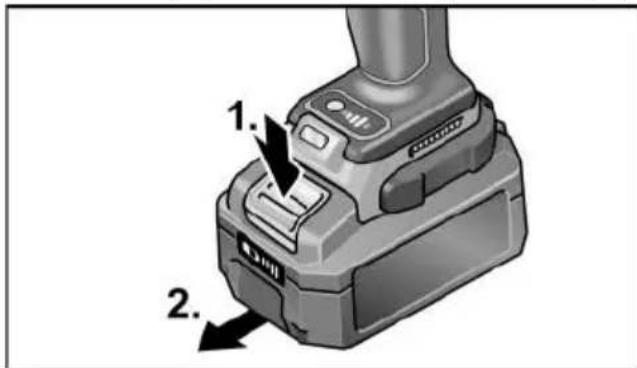

Návod k použití Před uvedením do provozu Vybalte elektrické nářadí a příslušenství a zkontrolujte, zda je dodávka kompletní a zda nedošlo k poškození při přepravě. Sponu na pásek, resp. držák bitů připevněte přiloženým šroubem. UPOZORNĚNÍ Akumulátory nejsou při dodání úplně nabité. Před prvním použitím akumulátory plně nabijte. Viz k tomu „Nabíječka/Nabíjení“. Výměna nástrojů VPOZOR! Před veškerými pracemi na elektrickém nářadí nastavte přepínač směru otáčení (2) do prostřední polohy. IW 1/2“ 18.0-EC / IW 1/2“ 950 18.0-EC / IW 3/4“ 18.0-EC: Přitlačte nástrčný klíč na čtyřhranném nástavci na čtyřhranný adaptér příklepového šroubováku (1.). Vložte nástroj do nástrčného klíče (2.). ID 1/4“ 18.0-EC: Zatáhněte aretaci nástroje dopředu (1.) a zatlačte nástroj až nadoraz (2.). Uvolněte aretaci nástroje. Pro vyjmutí nástroje zatáhněte aretaci nástroje dozadu (3.). Nasazení/výměna akumulátoru Nabitý akumulátor zasuňte do elektrického nářadí, až úplně zaskočí. Pro vyjmutí stiskněte odjišťovací tlačítka (1.) a akumulátor vytáhněte (2.). POZOR! Když akumulátor nepoužíváte, chraňte jeho kontakty. Volné kovové díly mohou zkratovat kontakty, hrozí nebezpečí výbuchu a požáru!IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

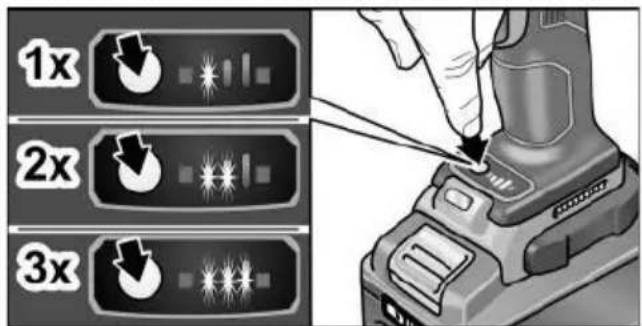

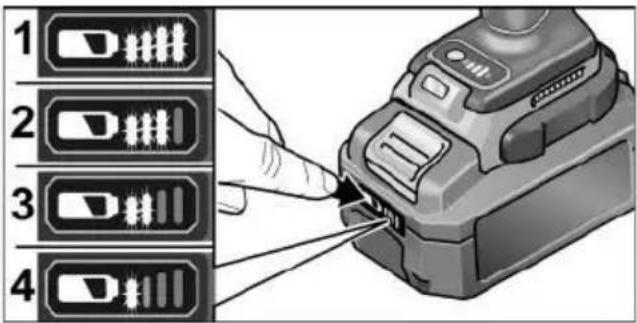

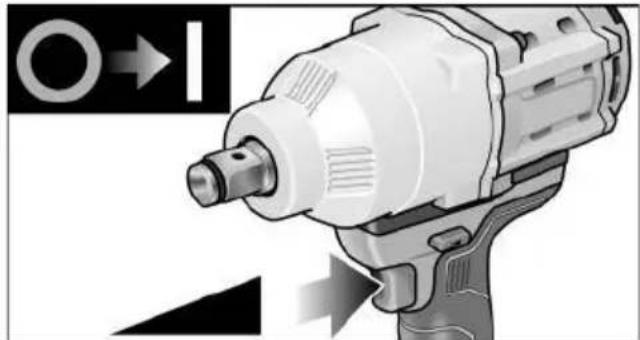

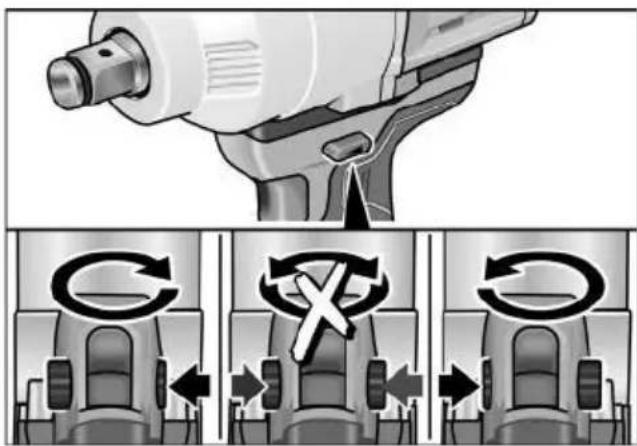

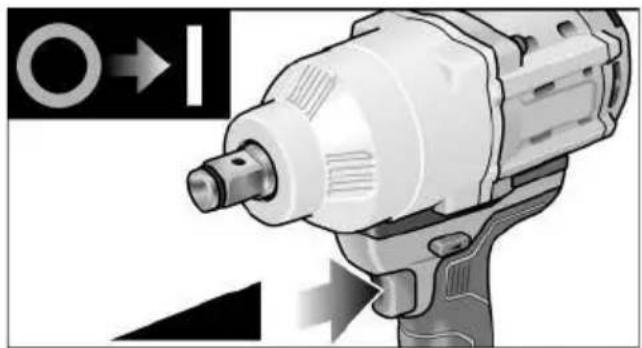

Stav nabití akumulátoru Stisknutím tlačítka lze pomocí LED ukazatele stavu akumulátoru zkontrolovat stav nabití. Ukazatel zhasne za 5 sekund. Když některá LED bliká, musí se akumulátor nabít. Pokud po stisknutí tlačítka nesvítí žádná LED, je akumulátor vadný a musí se vyměnit. Nastavení směru otáčení POZOR! Směr otáčení měňte jen při zastaveném elektrickém nářadí. Přepínač směru otáčení nastavte do potřebné polohy: – Doleva: proti směru hodinových ručiček (vyšroubovávání šroubů, povolování šroubů) – Doprava: po směru hodinových ručiček (vrtání, zašroubovávání šroubů, utahování šroubů) – Uprostřed: blokování zapnutí (výměna nástroje, při všech pracích na elektrickém nářadí) Zapnutí elektrického nářadí Zapnutí nářadí: Stiskněte spínač. Spínač elektrického nářadí umožňuje plynulé zvyšování otáček až na maximální hodnotu. Vypnutí nářadí: Uvolněte spínač. UPOZORNĚNÍ

Elektrické nářadí je vybavené brzdou, která nástroj zastaví okamžitě po uvolnění spínače.

Při nepřetržité práci s elektrickým nářadím byste měli pracovat hlavně se zcela stisknutým spínačem. Zapnutí/vypnutí osvětlení pracoviště

1. Spínač volby směru otáčení (2) přepněte

do polohy „Vpřed“ nebo „Vzad“.

2. Stlačte tlačítko pro zapnutí/vypnutí (1)

elektrického nářadí – Osvětlení pracoviště svítí

3. Pusťte tlačítko pro zapnutí/vypnutí (1)

elektrického nářadí – Osvětlení pracoviště po cca 10 s automaticky zhasne Volba otáček a utahovacího momentuIW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

Přepínání otáček / utahovacího momentu

1. Zapněte tlačítko pro zapnutí/vypnutí (1)

2. Krátce (cca 0,5 s) stiskněte spínač režimu.

– Svítí LED – utahovací moment:

3. Krátce stiskněte spínač režimu

– Svítí dvě LED – utahovací moment:

4. Krátce stiskněte spínač režimu

– Svítí dvě LED – utahovací moment:

5. Krátce stiskněte spínač režimu

– Svítí jedna LED – utahovací moment se přepne zpět na: Utahovací moment lze opět přepnout na vyšší hodnotu tak, jak je popsáno. Při zpětném chodu elektrického nářadí – má jen jedny otáčky – automaticky zhasnou LED v noze. Přepnutí režimu jednotlivého příklepu na režim příklepového šroubováku (pouze ID 1/4" a IW 1/2") Stiskněte spínač režimu po dobu cca 1,5 s. – Svítí LED ukazatele režimu – je zapnutý režim jednotlivého příklepu – LED ukazatele režimu nesvítí – je zapnutý režim příklepového šroubováku. Práce s elektrickým nářadím POZOR! Před veškerými pracemi na elektrickém nářadí nastavte přepínač směru otáčení (2) do prostřední polohy. UPOZORNĚNÍ Aby byla manipulace při šroubování snazší, lze šroubovací bit nasadit také přímo do uchycení nástroje v nářadí.

1. Namontujte držák nástroje (výměnné

sklíčidlo, úhlový nástavec, nástavec s držákem bitů).

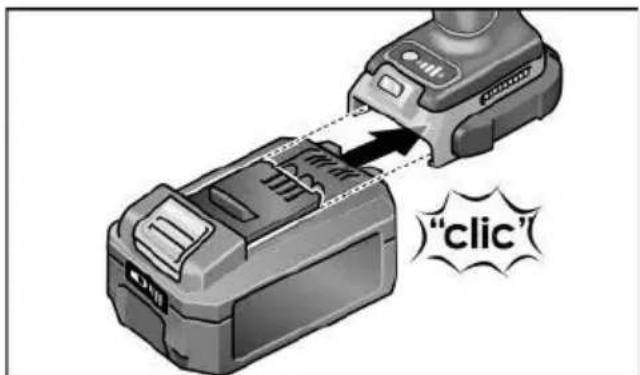

2. Nasaďte akumulátor.

3. Nasaďte nástroj(vrták, šroubovací bit,

4. Nastavte předvolbu otáček na potřebný

5. Nastavte potřebný směr otáčení.

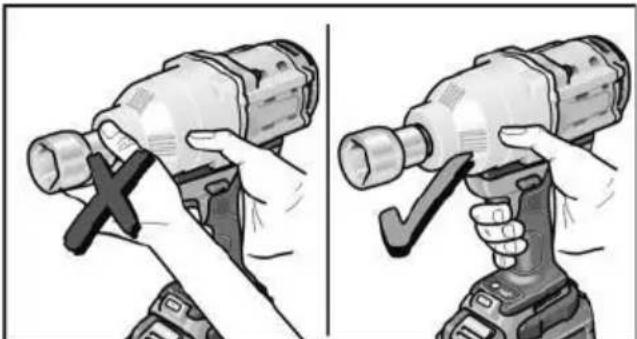

6. Jednou rukou uchopte elektrické nářadí

a zaujměte pracovní postoj. Přepínač směru otáčení, resp. otočný kroužek pro nastavení krouticího momentu nikdy neovládejte při běžícím motoru!

9. Přepínač směru otáčení (2) nastavte do

prostřední polohy. IW 1/2“ 18.0-EC: 150 Nm / 1 500 min

Údržba a ošetřování Čistění VAROVÁNÍ! Při práci s kovem se může při extrémním používání uvnitř nářadí usazovat vodivý prach. Elektrické nářadí a větrací štěrbiny pravidelně čistěte. Četnost čistění je závislá na opracovávaném materiálu a době používání. Vnitřní prostor s motorem pravidelně vyfoukejte suchým stlačeným vzduchem. Elektrické nářadí přitom nechte běžet. Nabíječka VAROVÁNÍ! Před veškerými pracemi vytáhněte síťovou zástrčku ze zásuvky. Nepoužívejte vodu nebo tekuté čisticí prostředky. Nečistoty a prach odstraňte z krytu štětcem nebo suchým hadrem. Opravy Opravy nechávejte provádět výhradně v servisu autorizovaném výrobcem. Náhradní díly a příslušenství Další příslušenství, zejména nástroje, najdete v katalozích výrobce.Rozkladové výkresy a seznamy náhradních dílů najdete na naší webové stránce: www.flex-tools.com Přeprava Ekvivalentní množství lithia v akumulátorech, které jsou součástí dodávky, je menší než příslušné mezní hodnoty. Proto akumulátor jako jednotlivý kus ani elektrické nářadí s kompletní dodávkou nepodléhají národním nebo mezinárodním předpisům pro nebezpečné náklady.Při přepravě více kusů nářadí s lithium-iontovými akumulátory mohou být tyto předpisy relevantní a vyžadovat zvláštní bezpečnostní opatření (např. ohledně balení).V tom případě se informujte na předpisy platné v zemi použití. Prohlášení o shodě Prohlašujeme na výhradní zodpovědnost, že výrobek popsaný v části „Technické údaje“ je v souladu s následujícími normami nebo normativními dokumenty:EN 62841 podle ustanovení směrnic 2014/30/EU, 2006/42/ES, 2011/65/EU.Za technické podklady zodpovídá:FLEX-Elektrowerkzeuge GmbH, R & DBahnhofstrasse 15, D-71711 Steinheim/Murr15.12.2020FLEX-Elektrowerkzeuge GmbHBahnhofstrasse 15, D-71711 Steinheim/Murr Pokyny pro likvidaci VAROVÁNÍ! Následujícím způsobem zajistěte, aby elektrické nářadí, které dosloužilo, bylo nepoužitelné:

u síťového elektrického nářadí odstraněním síťového kabelu,

u akumulátorového elektrického nářadí odstraněním akumulátoru. Pouze pro země EU.Nevyhazujte elektrické nářadí do domovního odpadu! Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a podle odpovídajících ustanovení právních předpisů jednotlivých zemí se musí použité elektrické nářadí shromažďovat odděleně od ostatního odpadu a odevzdat k ekologické recyklaci. Recyklace místo smíšeného odpadu. Nářadí, příslušenství a obal je třeba odevzdat k ekologické recyklaci. Plastové díly jsou označené, aby byla možná recyklace podle druhu materiálu.IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

VAROVÁNÍ! Nevyhazujte akumulátory/baterie do domovního odpadu, do ohně nebo do vody. Vysloužilé akumulátory neotevírejte. Akumulátory/baterie je třeba shromažďovat, recyklovat nebo ekologicky zlikvidovat. Pouze pro země EU. Podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/ baterie rozebrané shromážděny a dodány k opětovnému zhodnocení nepoškozují- címu životní prostředí. UPOZORNĚNÍ O možnostech likvidace se informujte u specializovaného prodejce. Vyloučení odpovědnosti Výrobce a jeho zástupce neručí za škody a ušlý zisk vlivem přerušení obchodní činnosti, která byla způsobená výrobkem nebo eventuálně nemožností jeho použití. Výrobce a jeho zástupce neručí za škody, které byly způsobeny neodborným použitím nebo ve spojitosti s výrobky jiných výrobců.IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC
