IW 12" 950 18.0EC - Boremaskin Flex - Gratis bruksanvisning og manual

Produkttype	Trådløs slagskrutrekker
Merke	Flex
Modell	IW 12" 950 18.0EC
Maksimalt dreiemoment	950 Nm
Tomgangshastighet (3 posisjoner)	500 / 1000 / 2100 min⁻¹
Slagfrekvens (3 posisjoner)	1000 / 2000 / 2450 min⁻¹
Vekt (uten batteri)	3,1 kg
Strømforsyningstype	Litium-ion-batteri 18 V
Kompatible batterier	AP 18.0/2.5, AP 18.0/5.0, AP 18.0/8.0 Ah
Kompatible ladere	CA 10.8/18.0, CA 18.0
Lydtrykknivå (LpA)	83 dB(A)
Lydeffektnivå (LWA)	94 dB(A)
Vibrasjoner (skruing)	15,1 m/s² (K=1,5 m/s²)
Driftstemperatur	< 50 °C
Ladetemperatur	-10 til +40 °C
Integrert belysning	Arbeidsplass-LED
Dreiemoment-/hastighetsvelger	3 justerbare posisjoner
Rotasjonsretning	Fremover, stopp, bakover
Motorbrems	Ja
Belteklemme	Inkludert (unntatt 3/4" modeller)
Verktøyholder	Inkludert
Bruk	Profesjonell (industri og håndverk)
Vedlikehold	Rengjør ventilasjonsåpningene regelmessig
Reparasjoner	Hos et autorisert Flex kundeserviceverksted
Samsvar	CE (EN 62841, EU-direktiver)

Ofte stilte spørsmål - IW 12" 950 18.0EC Flex

Hvordan bytter jeg verktøyet på slagskrutrekkeren Flex IW 12" 950 18.0EC?

For å bytte verktøyet, sett først rotasjonsretningsvelgeren i midtstilling (sperrehakk). For modeller med firkantholder (IW 1/2"), trykk pipenøkkelen på firkanten og sett inn verktøyet. For modell ID 1/4", trekk verktøylåsen fremover, sett verktøyet inn til det stopper, og slipp deretter låsen.

Hvilke batterier er kompatible med Flex slagskrutrekker?

Godkjente batterier er modellene AP 18.0/2,5, AP 18.0/5,0 og AP 18.0/8,0 Ah. Bruk kun originale Flex-batterier som tilsvarer spenningen på 18 V angitt på typeskiltet.

Hvordan velger jeg dreiemoment og hastighet på slagskrutrekkeren?

Slagskrutrekkeren har 3 posisjoner for dreiemoment/hastighet. Slå på bryteren, og trykk deretter kort (ca. 0,5 s) på modusvelgeren for å skifte posisjon. LED-ene viser nivået: én LED for laveste dreiemoment (f.eks. 280 Nm ved 500 min⁻¹), to LED for middels dreiemoment (700 Nm ved 1000 min⁻¹), tre LED for maksimalt dreiemoment (950 Nm ved 2100 min⁻¹).

Hvordan slår jeg på arbeids-LED-lys?

For å slå på LED-lys, sett rotasjonsretningsvelgeren på 'fremover' eller 'bakover', og trykk deretter på av/på-bryteren. Lyset slås på og slås automatisk av 10 sekunder etter at bryteren slippes.

Hva gjør jeg hvis verktøyet setter seg fast under bruk?

Hvis det monterte verktøyet setter seg fast (på grunn av overbelastning eller klemming), slå straks av det elektriske verktøyet. Vær forberedt på at høye reaksjonsmomenter kan forårsake tilbakeslag. Hold apparatet godt fast og vent til fullstendig stopp før du fjerner verktøyet.

Hvordan vedlikeholder jeg Flex slagskrutrekker?

Rengjør regelmessig det elektriske verktøyet og dets ventilasjonsåpninger med tørr trykkluft. For reparasjoner, overlat apparatet kun til et autorisert Flex kundeserviceverksted. Bruk originale reservedeler og følg instruksjonene i bruksanvisningen.

Kan jeg bruke denne slagskrutrekkeren til boring?

Denne slagskrutrekkeren er designet for å stramme og løsne muttere og skruer, ikke for boring. Den er ikke utstyrt med borchuck. Bruk en egnet drill for borearbeid.

Hva er vekten på slagskrutrekkeren uten batteri?

Vekten på apparatet uten batteri er 3,1 kg (i henhold til EPTA-prosedyre 01/2003). Med et 2,5 Ah batteri er totalvekten omtrent 3,5 kg.

Hvordan transporterer jeg apparatet med litium-ion-batterier?

Den ekvivalente litiummengden i de medfølgende batteriene er under grensene, derfor er apparatet ikke underlagt regler for farlig gods. Ved transport av flere apparater med batterier, sett deg inn i gjeldende regler og ta sikkerhetstiltak (egnet emballasje).

Hvor finner jeg reservedeler og tilbehør til slagskrutrekkeren?

Du finner eksplosjonstegninger og reservedelslister på Flex' nettsted: www.flex-tools.com. Tilbehør (pipehoder, adaptere osv.) er tilgjengelig i produsentens katalog og hos autoriserte forhandlere.

BRUKSANVISNING IW 12" 950 18.0EC Flex

For din egen sikkerheds skyld

ADVARSEL!

Reservedele og tilbehør

For din egen sikkerhet 83

Støy og vibrasjon 85

Tekniske data 86

Et overblikk 87

Bruksanvisning 88

Vedlikehold og pleie 91

Transport 91

C€-samsvar 91

Utelukkelse av ansvar 92

Anvendte symboler

ADVARSEL!

Gjør oppmerksom på en umiddelbar truende fare. Det kan oppstå livsfare eller fare for alvorlige skader dersom dette ikke blir fulgt.

FORSIKTIG!

Gjør oppmerksom på en situasjon som kan være farlig. Det kan oppstå skader på personer eller ting dersom dette ikke blir fulgt.

HENVISNING

Betegner tips om bruken og viktige informasjoner.

Symbolene på apparatet

Betjeningsveiledningen må leses før ibruktaking!

∅yevern må brukes!

Kortslutningsbestandig sikkerhetstransformator

Beskytt batteriet mot varme, f.eks. også mot vedvarende solstråling, og ild.

Det er eksplosjonsfare.

Apparatet er kun egnet for bruk innendørs. Utsett ikke apparatet for regn. Lagre elektroverktøy og batteriet i tørre rom.

Henvisning om skroting (se side 91)!

For din egen sikkerhet

ADVARSEL!

Lese igjennom alle sikkerhetsveiledningene og anvisningene. Dersom sikkerhetsveiledningene ikke blir overholdt, kan dette føre til elektrisk støt, brann eller alvorlige skader. Oppbevar sikkerhetsveiledningene og anvisningene for senere bruk.

Må leses igjennom og tas hensyn til før bruk av elektroverktøyet:

– den foreliggende betjeningsveiledningen,
- de «Generelle sikkerhetshenvisningene» i omgang med elektroverktøy i den vedlagte brosjyren (skriftnr.: 315.915),
- de regler og forskrifter som gjelder på arbeidsstedet for uhellsforebyggende tiltak.

Dette elektroverktøyet er bygget etter teknikkens stand og anerkjente sikkerhetstekniske regler.

Det kan allikevel oppstå skade for liv og levnet for brukeren eller tredje personer eller også skade på maskinen eller andre ting under bruken av maskinen.

Elektroverktøyet må kun brukes

– til de arbeider den er beregnet for,
- i sikkerhetsteknisk lytefri tilstand.
Feil som har innflytelse på sikkerheten må straks utbedres.

Forskriftsmessig bruk

Batteri-slagskrumaskinen IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC er ment

– for kommersiell bruk innenfor industri og håndverk,
– for tiltrekking og løsning av muttere og skruer i de angitte dimensjonene.

Sikkerhetsinstruksjoner for boremaskiner og skrumaskiner

■ Hold maskinen kun i de isolerte håndtakene når du utfører arbeid hvor verktøyet kan treffe på gjemte strømledninger eller dens egen kabel. Kontakt av skruen med spenningsførende ledninger, kan også sette apparatdeler av metall under spenning og føre til elektrisk støt.
■ Bruk tilleggshåndtak, när disse er levert med elektroverktøyet. Tap av kontrollen kan före til skader.
■ Bruk et egnet søkeapparat for å lete etter skulle forsyningsledninger eller forespør hos de offentlige myndighetene hvor slike ledninger finnes. Kontakt med elektroledninger kan føre til brann og elektrisk støt. Skade på gassledningen kan føre til eksplosjon. Dersom det bores inn i en vannledning, kan dette forårsake materielle skader.
Slå av elektroverktøyet med en gang, hvis innsatsverktøyet blir blokkert. Vær forberedt på høye reaksjons-momenter, som gir tilbakeslag. Innsatsverktøyet blokkeres när:

– elektroverktøyet blir overbelastet eller

– det kiler seg fast i arbeidsstykket som bearbeides.

■ Hold elektroverktøyet godt fast. Ved tiltrekking og løsning av skruer kan det kortvarig opptre høye reaksjonsmomenter.
■ Fest fast arbeidsstykket. Det er bedre å sikre et arbeidsstykke med en spenninnretning eller en skrustikke, enn å holde det fast med hånden.

■ Vent til elektroverktøyet har stoppet, før du legger det fra deg. Innsatsverktøyet kan hekte seg fast og føre til at man mister kontrollen over elektroverktøyet.
■ Bruk kun original-batterier med spenningen som er angitt på typeskiltet til ditt elektroverktøy. Ved bruk av andre batterier, feks. etterligninger, utbedrede batterier eller andre fabrikater, er det fare for både personskader og materielle skader på grunn av eksploderende batteri.

Sikkerhetsanvisninger for håndtering av batterier

■ Åpne ikke batteriet. Fare for kortslutning!
Beskytt batteriet mot varme, f.eks. mot vedvarende solstråling, ild, vann og fuktighet. Eksplosjonsfare!
Ved skader og feil bruk av batteriet kan det komme ut damp. Sørg for at det luftes og søk legeråd dersom du føler deg uvel. Dampen kan irritere luftveiene.
Ved gal bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke en lege. Batterivæske som renner ut, kan føre til irritasjoner på huden eller forbrenninger.
Lad batteriet kun opp med ladere som er anbefalt av produsenten. Det er fare for brann hvis en lader som er beregnet til en bestemt type batterier, brukes med andre batterier.
■ Batteriet kan bli skadet med spisse gjenstander som f.eks. spiker eller skrutrekkere, eller ved ytre kraftpåvirkning. Det kan oppstå intern kortslutning og batteriet kan ta fyr, eksplodere eller bli overopphetet.

Spesielle sikkerhetsinstruksjoner

■ Før alle arbeider på elektroverktøy settes dreieretningsforvalgsbryteren i midtstilling.
■ Betjen dreieretningsforvalgbryteren eller dreiemomentinnstillingen kun ved stillestående verktøy.
■ For merking av elektroverktøyet skal det kun brukes skilt som limes på. Det må ikke bores hull i kassen.

Støy og vibrasjon

HENVISNING

Støy- og svingningsverdiene er målt i henhold til EN 62841. Verdien finner du i tabellen «Tekniske data».

ADVARSEL!

De angitte måleverdiene gjelder for nye apparater. Under den daglige bruken forandres støy- og svingningsverdiene.

HENVISNING

Det svingningsnivået som er angitt i disse anvisningene er målt i henhold til et målemetode som er normert etter EN 62841, og kan brukes for sammenligning av elektroverktøy. Det egner seg også for en foreløpig vurdering av svingningsbelastningen. Det angitte svingningsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Dersom elektroverktøyet blir brukt for annen bruk med avvikende innsatsverktøy, eller det ikke foretas tilstrekkelig vedlikehold, kan svingningsnivået avvike.

Dette kan føre til en tydelig forhøying av svingningsbelastningen for hele arbeidstiden. For en nøyaktig vurdering av svingningsbelastningen bør også tidene tas hensyn til hvor apparatet er slått av eller er i gang, men faktisk ikke blir brukt. Dette kan tydelig redusere svingningsbelastningen over hele arbeidstiden.

Det bør fastlegges ekstra sikkerhetstiltak for vern av brukeren overfor svingninger, som f.eks. vedlikehold av elektroverktøy og innsatsverktøy, oppvarming av hendene, organisasjon av arbeidsforløpene.

FORSIKTIG!

Ved lydtrykk på over 85 dB(A) må det brukes hørselsvern.

Tekniske data

Apparat IW 1/2"		18.0-EC	IW 1/2" 950 18.0-EC	ID 1/4" 18.0-EC	IW 3/4" 18.0-EC
Type Slag-		skrumaskin	Slag-skrumaskin	Slag-skrumaskin	Slag-skrumaskin
Tillatte batterier Ah		AP 18.0/2,5AP 18.0/5,0AP 18.0/8,0
Tillatte ladere		CA 10.8/18.0CA 18.0
Dreiemoment, maksimalt– for hard innskruing Nm 250	950 221060
Tomgangsturtall– Trinn 1– Trinn 2– Trinn 3	min-1	150020002500	50010002100	150020002500	90010001700
Slagtall– Trinn 1– Trinn 2– Trinn 3	min-1	130028003300	100020002450	130028003300	180020002200
Vekten er tilsvarende «EPTA-prosedyre 01/2003» (uten batteri)	kg 1,1 3,1 1,1 3,3
Vekt Batteri 2,5 AhVekt Batteri 5,0 AhVekt Batteri 8,0 Ah	kg	0,40,71,1
Tillatt omgivelsestemperatur- for lading- for drift og oppbevaringng	°C -10 ... +40<50
A-vektet lydtrykknivå
LydtrykksnivåL_{pA}	dB(A) 9	1 83 91 92.3
LydeffektnivåL_{WA}	dB(A) 1	102 94 102	103,3
Usikkerhet K	db	3,0
Totalsvingningsverdier (vektorsum tre retninger)
Svingningsemisjonsverdia_h$ ved ....
– skruing	m/s2	18,5	15,1	18,5	12,4
Usikkerhet K	m/s2	1,5

Et overblikk

I denne veiledningen blir forskjellige elektroverktøy beskrevet. Framstillingen kan avvike i detalj fra det elektroverktøyet som du har kjøpt.

For inn- og utkopling såsom oppkjøring til maksimalt turtall

2 Dreieretnings-forvalgbryter
3 Verktøyholder
4 Arbeidsplassbelysning
5 Håndtak
6 Kontrollpanel turtallstrinn
7 Innskyvingssjakt for batteri

■ Elektroverktøyet og tilbehøret pakkes ut og må kontrolleres at leveringen er fullstendig og at det ikke er oppstått transportskader.

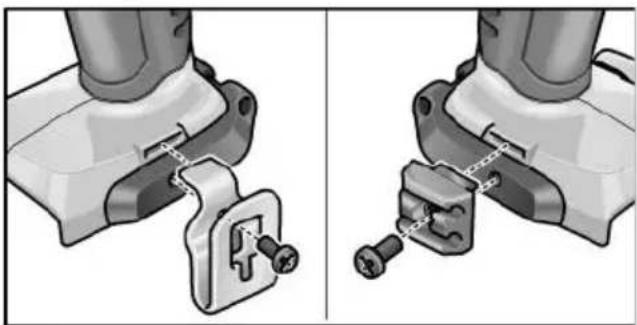

■ Feste belteklemme eller bit-holder med vedlagte skrue.

Før alle arbeider på elektroverktøy settes dreieretnings-forvalgsbryteren (2) i midtstilling.

IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / IW 3/4" 18.0-EC:

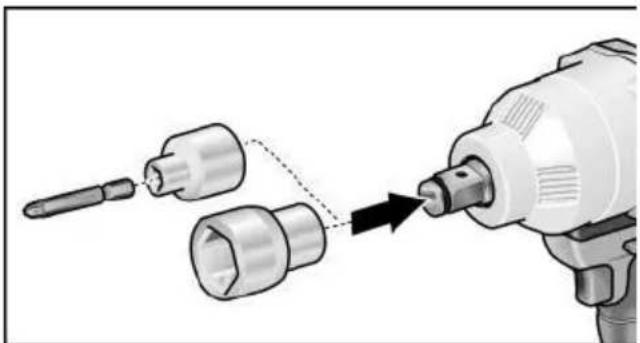

■ Trykk pipenøkkelen på firkantforsatsen til slagskrumaskinen (1.).
■ Sett verktøyet inn i pipenøkkelen (2.).

ID 1/4" 18.0-EC:

1. 2. 3.

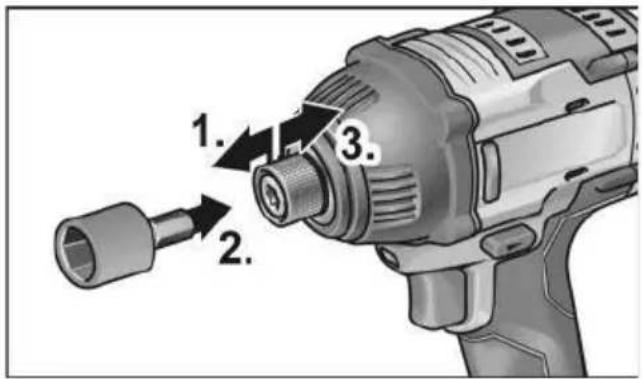

■ Trekk verktøylåsen fremover (1.) og press verktøyet helt inn (2.).
■ Slipp verktøylåsen.
■ For å ta ut verktøyet trekkes verktøyläsen bakover (3.).

Sette inn / skifte batteri

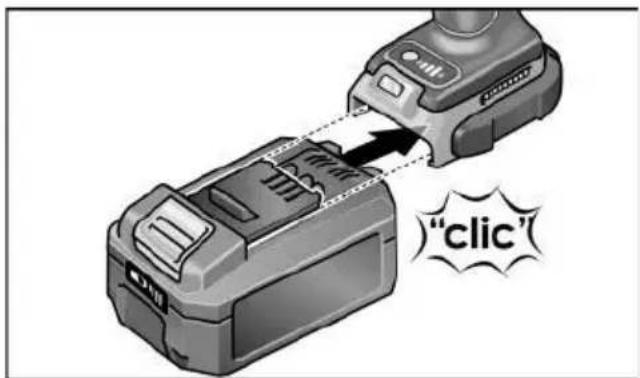

■ Trykk inn ladet batteri til det går helt i lås i elektroverktøyet.

"click"

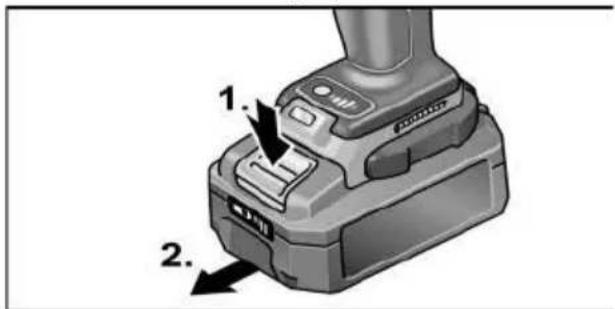

■ For å ta ut, trykk inn løsnetasten (1.) og trekk ut batteriet (2.).

1. 2.

! FORSIKTIG!

Når det ikke er i bruk beskytt kontaktene til batteriet. Løse metalldeler kan kortslutte kontaktene, og det medfører eksplosjons- og brannfare!

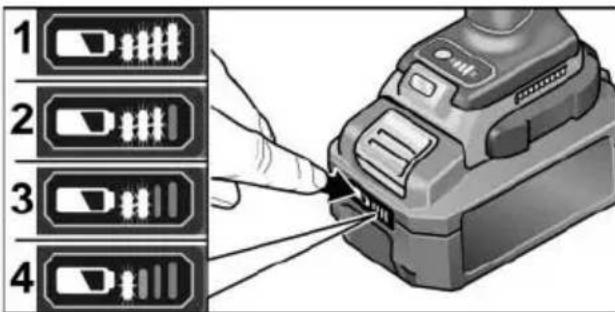

Ladetilstand til batteriet

Ved å trykke på tasten kan man på LED-en til batteritilstands-indikatoren kontrollere ladetilstanden.

1 2 3 4

Indikeringen slukker etter 5 sekunder. Blinker en av LED-ene, må batteriet lades. Når det ikke lyser noen LED-er etter at man trykker tasten, er batteriet defekt og må skiftes.

Dreieretningsforvalg

FORSIKTIG!

Dreieretningen må kun endres når elektroverktøyet står stille.

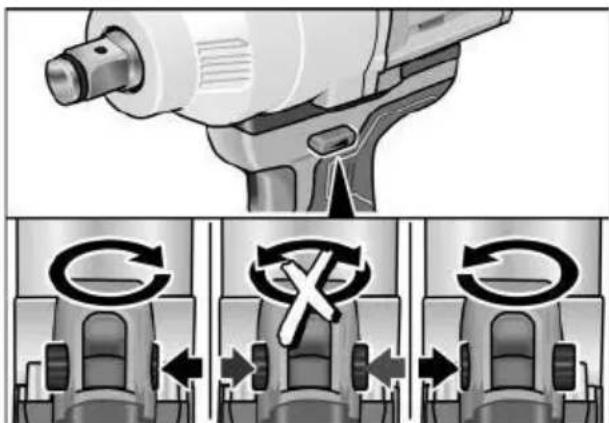

■ Sett dreieretnings-forvalgbryteren i ønsket posisjon:

• Venstre: mot urviseren (skru ut skruer, løsne skruer)
  – Høyre: med urviseren (bore, skru inn skruer, trekke til skruer)
• Midten: Innkoblingsperre (verktøyskifte, ved alle arbeider på elektroverktøyet)

Innkopling av elektroverktøy

Innkobling av apparatet:

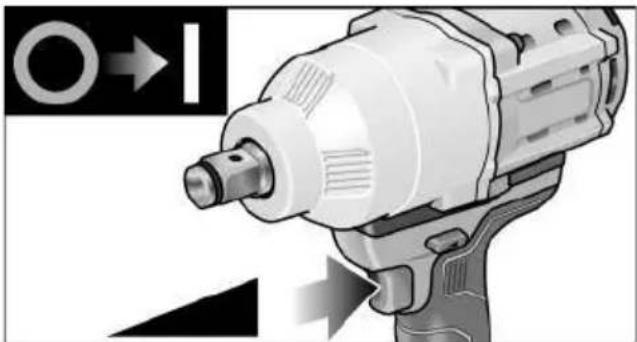

Bryteren trykkes.Bryteren til elektroverktøyet muliggjør trinnløs økning av turtallet til maksimalverdi.

Utkobling av apparatet:

■ Slipp bryteren.

i HENVISNING

• Elektroverktøyet har en brems, som stopper innsatsverktøyet umiddelbart etter at man slipper bryteren.
• Ved vedvarende bruk av elektroverk- tøyet skal man hovedsakelig arbeide med helt inntrykket bryter.

Slå arbeidsplassbelysning på/av

1. Sett valgbryteren for rotasjonsretning (2) i stillingen „Fremover“ eller „Bakover“.

2. Trykk inn av/på-bryteren (1) for elektroverktøy – Arbeidsplassbelysningen tennes

3. Slipp av/på-bryteren (1) for elektroverktøy – Arbeidsplassbelysningen slukner automatisk etter cirka 10 s

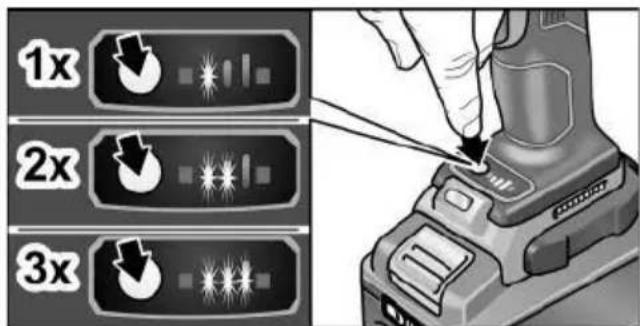

Valg av turtall og dreiemoment

1x 2x 3x

Endre turtall/dreiemoment

Dreiemomentet kan økes igjen som beskrevet ovenfor.

Ved rotasjon bakover har elektroverktøyet bare ett turtall, og da slukner LED-ene nederst automatisk.

Omkobling fra enkeltslag- til slagskrutrekkermodus (bare ID 1/4" og IW 1/2")

Arbeid med elektroverktøy

FORSIKTIG!

Før alle arbeider på elektroverktøy settes dreieretningsforvalgsbryteren (2) i midtstilling.

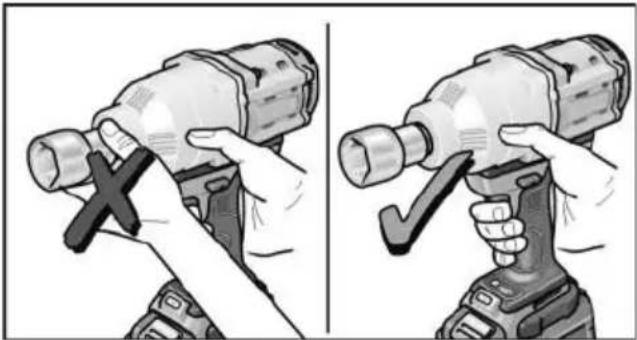

MERKNAD

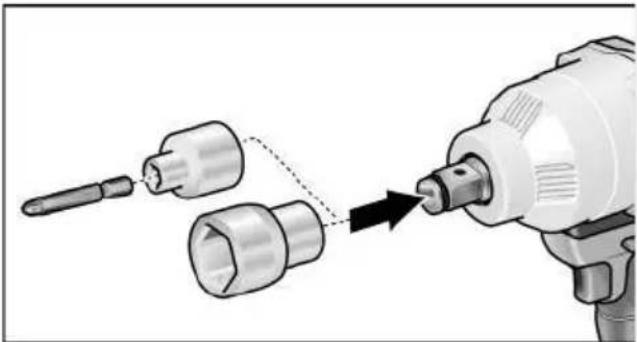

For at håndteringen av skruene skal være lettere, kan skrubitsen også settes direkte inn i verktøyholderen på maskinen.

1. Monter verktøyfestet (skiftechuck, vinkelforsats, bitsholderforsats).
2. Sett inn batteri.
3. Sett i verktøyet (bor, skrubits, bitsholder).
4. Still dreiemomentforvalget på nødvendig trinn.
5. Still inn nødvendig dreieretning.
6. Grip elektroverktøyet med en hånd på håndtaket og innta arbeidsposisjon. Bryteren for valg av dreieretning eller dreiemomentinnstillingen må aldri aktiveres mens motoren er i gang!

Etter avsluttet arbeid:

1. Slipp bryteren.

2. Sett dreieretnings-forvalgsbryter (2) i midtstilling.

Vedlikehold og pleie

Rengjøring

ADVARSEL!

Ved bearbeiding av metaller kan det ved ekstrem innsats avleires ledende støv på innsiden av kassen.

■ Rengjør elektroverktøyet og lufteåpningen regelmessig. Hvor ofte dette må skje er avhengig av materialet som bearbeides og av hvor lenge apparatet er i bruk.
Innsiden av kassen med motoren må regelmessig blåses ut med tørr trykkluft. La elektroverktøyet gå mens du gjør dette.

Reparasjoner

Reparasjoner må utelukkende utføres av et kundeserviceverksted som er autorisert av produsenten.

Reservedeler og tilbehør

Videre tilbehør, særlig innsatsverktøy, finnes i katalogen til produsenten.

Eksplosjonstegninger og lister for reservedeler finnes på vår hjemmeside: www.flex-tools.com

Transport

Den ekvivalente mengden lithium i batteriene i leveringsomfanget ligger under de aktuelle grenseverdiene. Derfor er ikke batteriet som enkeltdel eller elektroverktøyet med sitt leveringsomfang underlagt nasjonale eller internasjonale forskrifter for farlig gods. Ved transport av flere apparater med lithium-ione-batterier, kan disse forskriftene være relevante, og spesielle sikkerhetstiltak (f.eks. for emballering) kreves. Gjør deg i så fall kjent med forskriftene som gjelder i brukerlandet.

CE-samsvar

Vi erklærer hermed at vi alene er ansvarlig for at produkten som er beskrevet under «Tekniske data» stemmer overens med følgende normer eller normative dokumenter: EN 62841 i henhold til bestemmelsene i direktivene 2014/30/EU, 2006/42/EF, 2011/65/EU.

Ansvarlig for tekniske dokumenter: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

i.v. Peter Lameli Technical Head Klaus Peter Weinper Head of Quality Department (QD)

15.12.2020

Gjør brukte elektroverktøy ubrukelige før kassering:

• nettdrevne elektroverktøy ved at strømkabelen fjernes,
• batteridrevne elektroverktøy ved at batteriet tas ut.

Kun for EU-land.

Ikke kast elektroverktøy i husholdnings- avfallet! I henhold til det europeiske direktivet 2012/19/EU om gamle elektriske og elektroniske apparater og omsetning til nasjonal rett, må brukte elektroverktøy samles separat og tilføres en miljøvennlig gjenvinning.

Råstoffgjenvinning i stedet for avfallshändtering.

Apparat, tilbehør og emballasje bør avskaffes ved gjenvinning på en miljøvennlig måte. For å garantere en ren recyclingsprosess i henhold til typen, er kunststoff merket.

ADVARSEL!

Batterier skal samles inn, resirkuleres eller deponeres på en miljøvennlig måte.

Kun for EU-land.

I henhold til det europeiske direktivet 2006/66/EF må defekte eller brukte akkuer/batterier samles separat og tilføres en miljøvennlig gjenvinning.

HENVISNING

Faghandelen vil gi deg informasjon om avhendingsmuligheter.

Utelukkelse av ansvar

Produsenten og hans representant er ikke ansvarlige for skader eller tapt vinning på grunn av avbrytelser i driften som er forårsaket av produktet eller ikke mulig bruk av produktet.

Produsenten og hans representant er ikke ansvarlige for skader som er forårsaket av ikke sakkyndig bruk eller i forbindelse med produkter fra andre produsenter.

Innehåll

Använda symboler 93

Uteslutning av ansvar 102

Använda symboler

WARNING!

Uteslutning av ansvar
