KASUTUSJUHEND IW 12" 950 18.0EC Flex

kun .... – Ruuvaaminen m/s

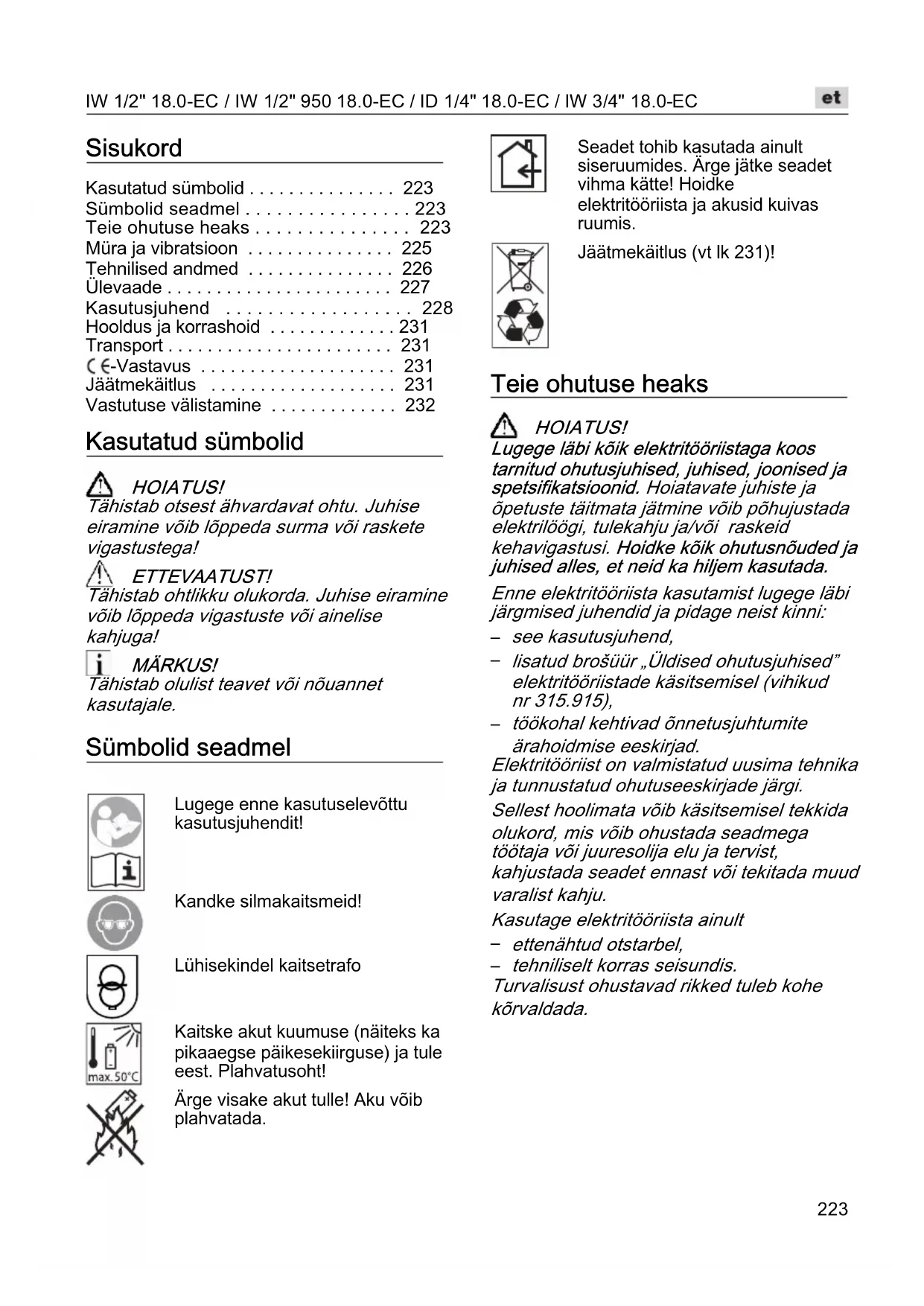

• Sisukord Kasutatud sümbolid p. 223
• Sümbolid seadmel p. 223
• Teie ohutuse heaks p. 223
• Müra ja vibratsioon p. 225
• Tehnilised andmed p. 226
• Ülevaade p. 227
• Kasutusjuhend p. 228
• Hooldus ja korrashoid p. 231
• Transport p. 231
• -Vastavus p. 231
• Jäätmekäitlus p. 231
• Vastutuse välistamine Kasutatud sümbolid HOIATUS! Tähistab otsest ähvardavat ohtu. Juhise eiramine võib lõppeda surma või raskete vigastustega! ETTEVAATUST! Tähistab ohtlikku olukorda. Juhise eiramine võib lõppeda vigastuste või ainelise kahjuga! MÄRKUS! Tähistab olulist teavet või nõuannet kasutajale. Sümbolid seadmel Lugege enne kasutuselevõttu kasutusjuhendit! Kandke silmakaitsmeid! Lühisekindel kaitsetrafo Kaitske akut kuumuse (näiteks ka pikaaegse päikesekiirguse) ja tule eest. Plahvatusoht! Ärge visake akut tulle! Aku võib plahvatada. Seadet tohib kasutada ainult siseruumides. Ärge jätke seadet vihma kätte! Hoidke elektritööriista ja akusid kuivas ruumis. Jäätmekäitlus (vt lk 231)! Teie ohutuse heaks HOIATUS! Lugege läbi kõik elektritööriistaga koos tarnitud ohutusjuhised, juhised, joonised ja spetsifikatsioonid. Hoiatavate juhiste ja õpetuste täitmata jätmine võib põhujustada elektrilöögi, tulekahju ja/või raskeid kehavigastusi. Hoidke kõik ohutusnõuded ja juhised alles, et neid ka hiljem kasutada. Enne elektritööriista kasutamist lugege läbi järgmised juhendid ja pidage neist kinni: p. 232

lisatud brošüür „Üldised ohutusjuhised” elektritööriistade käsitsemisel (vihikud nr 315.915),

töökohal kehtivad õnnetusjuhtumite ärahoidmise eeskirjad. Elektritööriist on valmistatud uusima tehnika ja tunnustatud ohutuseeskirjade järgi. Sellest hoolimata võib käsitsemisel tekkida olukord, mis võib ohustada seadmega töötaja või juuresolija elu ja tervist, kahjustada seadet ennast või tekitada muud varalist kahju. Kasutage elektritööriista ainult

ettenähtud otstarbel,

Otstarbekohane kasutamine Aku-löökkruvikeeraja IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC on mõeldud – professionaalseks kasutamiseks tööstuses ja kodus, – vastavate mõõtmetega mutrite ja kruvide kinni- ja lahtikeeramiseks. Trellide ja kruvikeerajate ohutusnõuded Hoidke sellistel töödel, kus tarvik või kruvi võib kokku puutuda peidetud elektrijuhtmetega või minna vastu seadme enda võrgukaablit, kinni ainult seadme isoleeritud käepidemetest. Kruvi kokkupuude pingestatud juhtmega võib pingestada ka seadme metallosad ja põhjustada elektrilöögi. Kui elektritööriistaga on kaasas lisakäepidemed, kasutage neid. Kontrolli kaotamine võib põhjustada vigastusi. Kasutage sobivat detektorit, et leida üles varjatud juhtmed, või pöörduge informatsiooni saamiseks piirkondliku tarnija poole. Kokkupuude elektrijuhtmega võib põhjustada põlengu või elektrilöögi. Gaasijuhtme kahjustamine võib tekitada plahvatuse. Veetoru vigastamine põhjustab ainelist kahju. Kui tarvik blokeerub, lülitage elektritööriist kohe välja. Arvestage suurte reaktsioonimomentidega, mis põhjustavad tagasilööki. Tarvik blokeerub, kui: – elektritööriist üle koormatakse või – see töödeldavasse detaili kinni kiilub. Hoidke elektritööriistast korralikult kinni. Kruvide kinni- ja lahtikeeramisel võivad tekkida äkilised suured reaktsioonimomendid. Kinnitage töödeldav detail. Kinnitusrakisesse või kruustangide vahele kinnitatud toorik seisab kindlamini paigal kui käega kinni hoides. Oodake enne elektritööriista käestpanekut, kuni see on seiskunud. Tarvik võib kinni jääda ja põhjustada kontrolli kadumise elektritööriista üle. Kasutage ainult elektritööriista tüübisildile märgitud pingega orginaalakusid. Teiste akude kasutamisel (nt imitatsioonid, töödeldud akud või teiste firmade tooted) võib aku plahvatada ja tekitada vigastusi või ainelist kahju. Ohutusnõuded akude käitlemisel Ärge avage akut! See võib tekitada lühise. Kaitske akut kuumuse (nt ka pikaaegse päikesekiirguse), tule, vee ja niiskuse eest. Plahvatusoht! Aku kahjustamise või väärkasutamise korral võivad väljuda aurud. Minge värske õhu kätte, kaebuste korral pöörduge arsti poole. Aurud võivad põhjustada hingamisteede ärritusi. Ebaõige kasutamise tagajärjel võib akust eralduda vedelikku. Vältige kokkupuudet vedelikuga! Juhuslikul kokkupuutel vedelikuga peske see veega maha. Vedeliku sattumisel silma pöörduge lisaks sellele ka arsti poole. Vedelik võib tekitada nahaärritusi või põletusi. Laadige akusid ainult tootja soovitatud akulaadijaga! Kui akulaadijaga laetakse akusid, mis ei ole selle akulaadija jaoks ette nähtud, võib tekkida tulekahju. Teravad esemed (näiteks naelad või kruvikeerajad) või löögid võivad akut kahjustada. Võib tekkida sisemine lühis ja aku võib süttida, suitsema hakata, plahvatada või üle kuumeneda. Spetsiaalsed ohutusnõuded Seadke enne iga tööd elektritööriista pöörlemissuuna eelvaliku lüliti keskmisse asendisse. Rakendage pöörlemissuuna eelvaliku lülitit ja pöördemomendi regulaatorit ainult siis, kui tööriist on seisatud. Kasutage elektritööriista märgis- tamiseks ainult kleebiseid. Ärge puurige korpusesse auke.IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

Müra ja vibratsioon MÄRKUS! Müra- ja vibratsiooninäitajad on määratud standardi EN 62841 kohaselt. Väärtused leiate tabelist „Tehnilised andmed”. ETTEVAATUST! Need mõõteväärtused kehtivad uute seadmete puhul. Igapäevatöös müra- ja vibratsiooninäitajad muutuvad. MÄRKUS! Selles juhendis märgitud vibratsioonitase on mõõdetud EN 62841 standarditud mõõte- meetodil ja seda saab kasutada elektri- tööriistade võrdlemiseks. See sobib ka vibratsioonikoormuse esialgseks hindamiseks. See vibratsioonitase kehtib elektritööriista sihipärasel kasutamisel. Kui elektritööriista kasutatakse muuks otstarbeks, muude tarvikutega või ei hooldata nõuetele vastavalt, võivad tekkida kõrvalekalded nimetatud vibratsioonitasemest. Vibratsioonikoormus võib kogu tööaja lõikes tunduvalt suureneda. Vibratsioonikoormuse täpseks hindamiseks tuleks arvestada ka aegu, mil tööriist on välja lülitatud või küll käib, ent sellega ei töötata. See võib vibratsioonikoormust kogu tööaja lõikes tunduvat vähendada. Määratlege kasutaja vibratsiooni mõ-ju eest kaitsmise täiendavad meetmed, nt elektritööriista ja tarvikute hooldamine ja töökorraldus. Püüdke alati hoida käed soojad. ETTEVAATUST! Kui helirõhk on üle 85 dB(A), tuleb kanda kuulmiskaitsmeid.IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

0,4 0,7 1,1 lubatud keskkonnatempera- tuur - laadimisel - kasutamisel ja hoiustamisel °C -10 ... +40 <50 A-sageduskorrektsiooniga helirõhu tase Helirõhu tase L

dB(A) 91 83 91 92.3 Helivõimsus L

dB(A) 102 94 102 103,3 Määramatus K db 3,0 Vibratsiooni koguväärtused (kolme suuna vektorsumma) Vibratsiooni emissiooniväärtus a

järgmiste tegevuste juures: – kruvikeeramisel m/s

Ülevaade Käesolevas juhendis kirjeldatakse erinevaid elektritööriistu. Kujutatud detailid võivad erineda ostetud seadme detailidest. 1 Lüliti Sisse- ja väljalülitamiseks ning kiirendamiseks max pöörlemiskiiruseni 2 Pöörlemissuuna eelvaliku lüliti 3 Tarvikukinnitus 4 Töökoha valgustus 5 Käepide 6 Pöörlemiskiiruste juhtpaneel 7 Aku pesa 8 Liitiumioonaku (2,5 Ah/5,0 Ah/8,0 Ah) 9 Aku vabastusnupp 10 Aku laetuse astme näit 11 Vööklamber (mitte IW 3/4'' 18.0-EC jaoks) 12 Kinnituskruvi (mitte IW 3/4'' 18.0-EC jaoks) 13 Otsakuhoidik (mitte IW 3/4'' 18.0-EC jaoks)IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

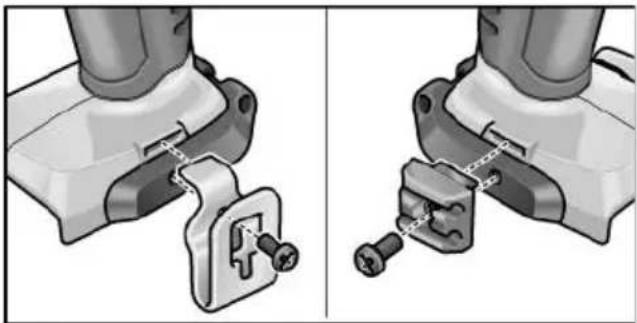

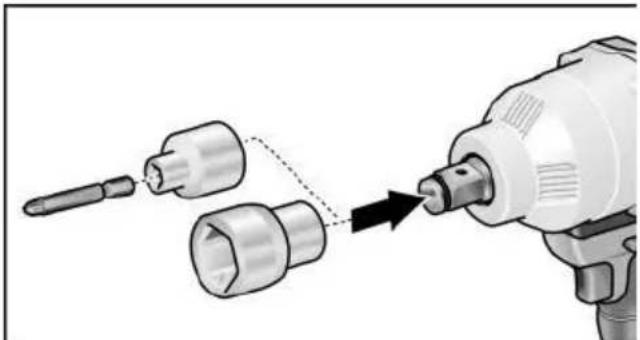

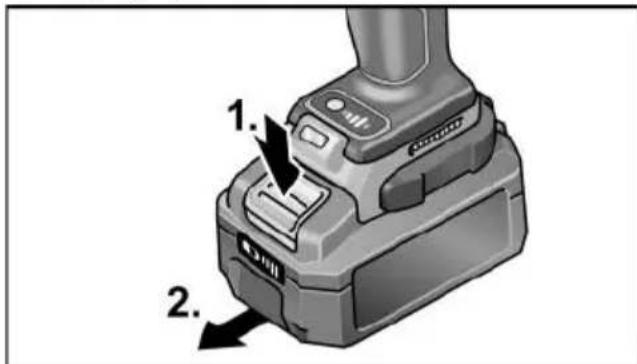

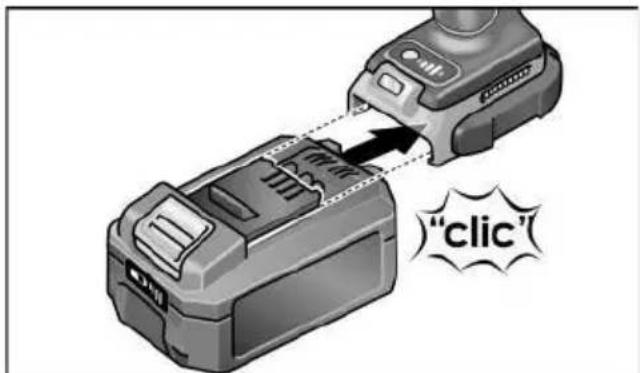

Kasutusjuhend Enne kasutuselevõttu Võtke elektritööriist ja tarvikud pakendist välja ning veenduge, et kõik osad on olemas ega ole saanud transpordil kahjustada. Kinnitage vööklamber ja otsakuhoidik kaasasoleva kruviga. MÄRKUS! Akud ei ole tarni-misel täis laetud. Laadige akud enne esmakasutust äis. Vt selle kohta „Akulaadija/Laadimine”. Tööriistavahetus ETTEVAATUST! Seadke enne iga tööd elektritööriista pöörlemissuuna eelvaliku lüliti (2) keskmisse asendisse. IW 1/2“ 18.0-EC / IW 1/2“ 950 18.0-EC / IW 3/4“ 18.0-EC: Suruge varbvõti löökkruvikeeraja nelikantotsakule (1.). Asetage tööriist varbvõtmesse (2.). ID 1/4“ 18.0-EC: Tõmmake tarvikufiksaatorit ettepoole (1.) ja suruge tarvik lõpuni sisse (2.). Vabastage tarvikufiksaator. Tarviku eemaldamiseks tõmmake tarvikufiksaatorit tahapoole (3.). Aku paigaldamine/vahetamine Suruge laetud aku kuni selle täieliku fikseerumiseni elektritööriista. Aku eemaldamiseks vajutage vabastusnupule (1.) ja tõmmake aku välja (2.). ETTEVAATUST! Kui akut ei kasutata, kaitske aku kontakte. Lahtised metallesemed võivad kontaktid lühistada, tekib plahvatus- ja tuleoht!IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

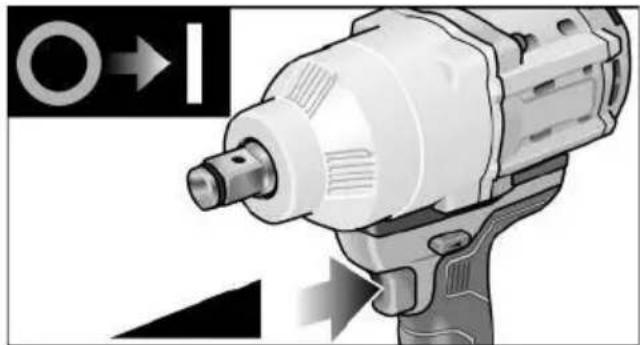

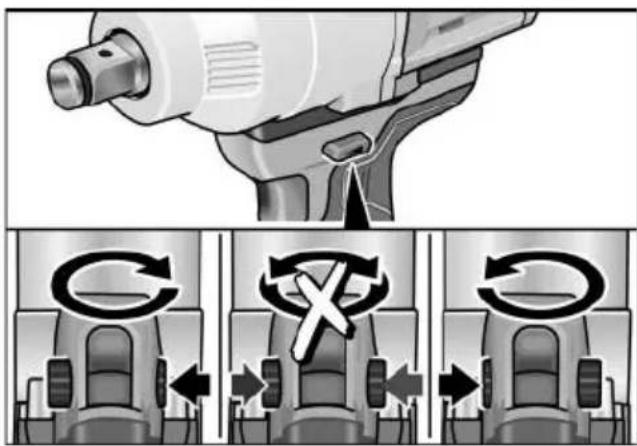

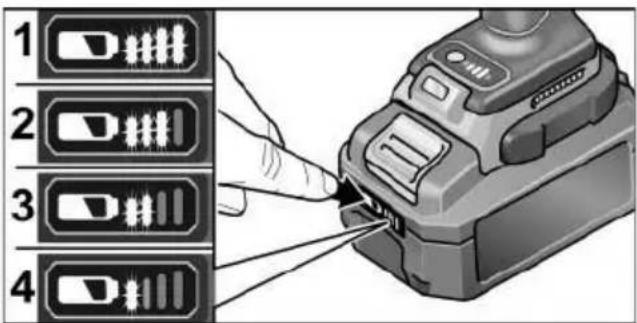

Aku laetuse aste Nupule vajutamisega saab aku laetuse astme näidu LEDide abil laetuse astet kontrollida. Näit kustub 5 sekundi pärast. Kui üks LED vilgub, tuleb akut laadida. Kui pärast nupule vajutamist ükski LED ei põle, on aku defektne ja tuleb välja vahetada. Pöörlemissuuna eelvalik ETTEVAATUST! Muutke pöörlemissuunda ainult siis, kui elektritööriist on seisatud. Seadke pöörlemissuuna eelvaliku lüliti vajalikku asendisse. – Vasakule: vastupäeva (kruvide väljakeeramine, kruvide vabastamine) – Paremale: päripäeva (puurimine, kruvide sissekeeramine, kruvide kinnikeeramine) – Keskel: sisselülitustõkis (tarviku vahetamine, kõigi elektritööriista juures tehtavate tööde korral) Elektritööriista sisselülitamine Seadme sisselülitamine: vajutage lülitit. Elektritööriista lülitiga saate pöörlemiskiirust sammhaaval max väärtuseni suurendada. Seadme väljalülitamine: Vabastage lüliti. MÄRKUS!

Elektritööriist on varustatud piduriga, mis tarviku kohe pärast lüliti vabastamist peatab.

Elektritööriista kestval kasutamisel tuleks töötada lõpuni vajutatud lülitiga. Töökohavalgustuse sisse-/ väljalülitamine

1. Seadke pöörlemissuuna lüliti (2)

asendisse „Edasisuunas“ või „Tagasisuunas“.

2. Vajutage elektritööriista sisse-/

väljalülituslülitit (1) – Töökohavalgustus põleb

3. Vabastage elektritööriista sisse-/

väljalülituslüliti (1) – Töökohavalgustus kustub automaatselt u 10 s pärast Pöörlemiskiiruse ja pöördemomendi eelvalikIW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

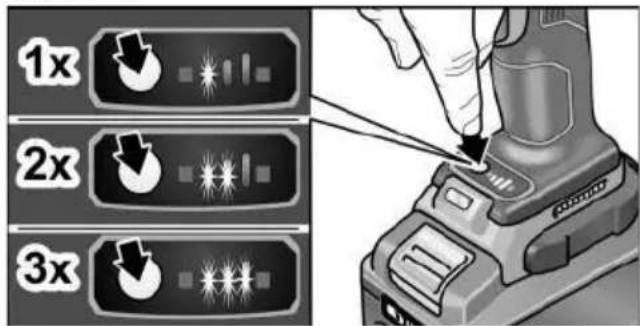

Pöörlemiskiiruse/pöördemomendi ümberlülitamine:

1. Lülitage sisse-/väljalüliti (1) sisse

2. Vajutage lühidalt režiimilülitit (u 0,5 s).

– Üks LED põleb – pöördemoment:

3. Vajutage lühidalt režiimilülitit

– Kaks LEDi põlevad – pöördemoment:

4. Vajutage lühidalt režiimilülitit

– Kolm LEDi põlevad – pöördemoment:

5. Vajutage lühidalt režiimilülitit

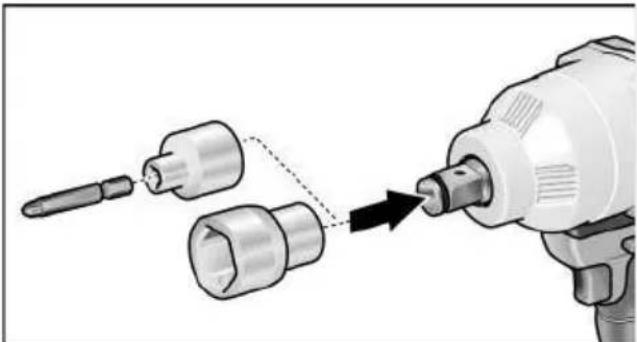

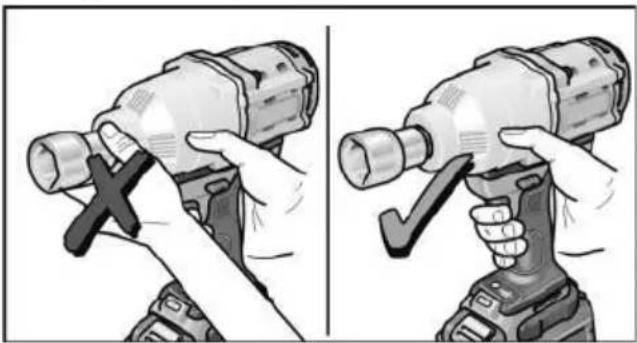

– Üks LED põleb – pöördemoment lülitub tagasi väärtusele: Pöördemomenti saab kirjeldatud viisil kõrgemale astmele lülitada. Elektritööriista tagasisuunas pöörlemisel – on ainult üks pöörlemiskiirus – kustuvad jalal olevad LEDid automaatselt. Üksiklöökrežiimi ümberlülitamine löökkruvikeeraja režiimi (ainult ID 1/4" ja IW 1/2"): Vajutage režiimilülitit u 1,5 s. – LED-režiiminäit põleb – aktiivne on üksiklöökrežiim – LED-režiiminäit ei põle – aktiivne on löökkruvikeeraja režiim. Elektritööriistaga töötamine ETTEVAATUST! Seadke enne iga tööd elektritööriista pöörlemissuuna eelvaliku lüliti (2) keskmisse asendisse. MÄRKUS! Kruvikeeramise hõlbustamiseks võib kruvikeeramisotsaku paigaldada ka otse seadme tarvikukinnitusse.

4. Seadke pöördemoment vajalikule astmele.

5. Seadke vajalik pöörlemissuund.

6. Võtke elektritööriista käepidemest ühe

käega kinni ja võtke sisse tööasend. Mootori töötamise ajal ei tohi rakendada pöörlemissuuna eelvaliku lülitit ega reguleerida pöördemomenti!

7. Lülitage seade sisse.

Kui töö on lõpetatud, toimige nii.

8. Vabastage lüliti.

9. Seadke pöörlemissuuna eelvaliku

Hooldus ja korrashoid Puhastamine HOIATUS! Metallide töötlemisel võib ekstreemsel kasutamisel korpuse sisse koguneda elektrit juhtiv tolm. Puhastage elektritööriista ja ventilatsioo- niavasid regulaarselt. Sagedus sõltub töödeldavast materjalist ja kasutuskestusest. Puhuge korpus, milles paikneb mootor, regulaarselt kuiva suruõhuga puhtaks. Laske elektritööriistal seejuures töötada. Remonditööd Laske remonditööd teha ainult tootja volitatud klienditeeninduses. Varuosad ja tarvikud Tarvikud, eelkõige otsakud, leiate tootja kataloogidest. Joonised ja varuosade nimekirjad leiate meie kodulehelt: www.flex-tools.com Transport Liitiumi ekvivalentkogus tarnekomplektis sisalduvates akudes ei ületa vastavaid piirväärtusi. Seetõttu ei käi aku üksikosana ega ka elektritööriist oma tarne-komplektiga riiklike ega rahvusvaheliste ohtlike kaupade eeskirjade alla. Kui transporditakse mitut liitium-ioonakuga seadet, võivad need eeskirjad kehti-ma hakata ja vaja on võtta spetsiaalseid ohutusmeetmeid (nt pakendi puhul). Tutvuge siis kasutusriigis kehtivate eeskirjadega. -Vastavus Kinnitame ainuvastutajana, et „Tehnilised andmed” all kirjeldatud toode on kooskõlas järgmiste standardite või normdokumentidega: EN 62841 kooskõlas direktiivide 2014/30/EL, 2006/42/EÜ, 2011/65/EL nõuetega. Tehnilise dokumentatsiooni eest vastutav isik: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Jäätmekäitlus HOIATUS! Muutke elektrilised tööriistad enne jäätmekäitlusse andmist kasutuskõlbmatuks:

võrgutoitega elektrilistel tööriistadel eemaldage võrgukaabel,

akutoitega elektrilistel tööriistadel eemaldage aku. Ainult ELi riikidele. Ärge visake elektrilisi tööriistu olmeprügi hulka! Euroopa direktiivi 2012/19/EL elektri- ja elektroonikaseadmete jäätmete ning selle rahvusliku seaduse rakendamise järgi tuleb koguda kasutatud elektriltööriistu eraldi ja anda need jäätmete keskkonnasäästlikku taaskasutusse. Jäätmete taaskasutus prügilasse viimise asemel. Suunake seade, tarvikud ja pakend keskkonnasäästlikku taaskasutusse. Jäätmete liigiti ringlussevõtuks on plastosad vastavalt tähistatud.IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

HOIATUS! Ärge visake akusid/patareisid olmeprügisse, tulle ega vette! Ärge avage vanu akusid! Akud/patareid tuleb kokku koguda, uuesti ringlusse saata või keskkonnasäästlikul viisil jäätmena käidelda. Ainult ELi riikidele. Vastavalt Euroopa Liidu direktiivile 2006/66/EÜ tuleb defektsed või kasutus- ressursi ammendanud akud/patareid eraldi kokku koguda ja keskkonnasäästlikult korduskasutada. MÄRKUS Jäätmekäitlusvõimaluste teavet saab müüja käest. Vastutuse välistamine Tootja ja tema esindaja ei vastuta kahju ja töö katkemisest tingitud tulukaotuse eest, mille põhjustab toode või olukord, mis ei võimalda toodet kasutada. Tootja ja tema esindaja ei vastuta kahju eest, mis on tekkinud vale kasutamise või teiste tootjate toodete kasutamise tagajärjel.IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC
