NAVODILA ZA UPORABO IW 12" 950 18.0EC Flex

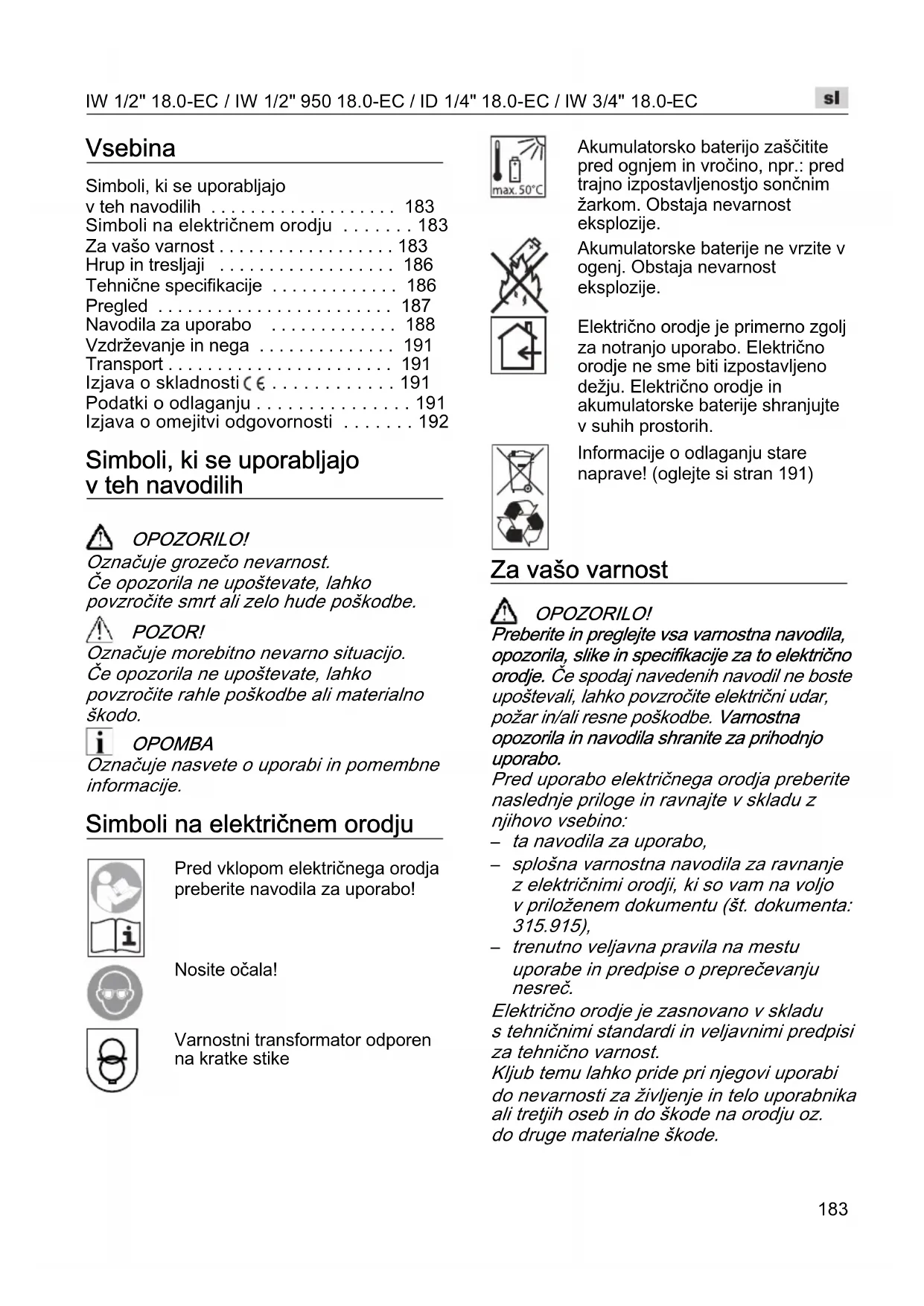

• Vsebina Simboli, ki se uporabljajo v teh navodilih p. 183
• Simboli na električnem orodju p. 183
• Za vašo varnost p. 183
• Hrup in tresljaji p. 186
• Tehnične specifikacije p. 186
• Pregled p. 187
• Navodila za uporabo p. 188
• Vzdrževanje in nega p. 191
• Transport p. 191
• Izjava o skladnosti p. 191
• Podatki o odlaganju p. 191
• Izjava o omejitvi odgovornosti Simboli, ki se uporabljajo v teh navodilih OPOZORILO! Označuje grozečo nevarnost. Če opozorila ne upoštevate, lahko povzročite smrt ali zelo hude poškodbe. POZOR! Označuje morebitno nevarno situacijo. Če opozorila ne upoštevate, lahko povzročite rahle poškodbe ali materialno škodo. OPOMBA Označuje nasvete o uporabi in pomembne informacije. Simboli na električnem orodju Pred vklopom električnega orodja preberite navodila za uporabo! Nosite očala! Varnostni transformator odporen na kratke stike Akumulatorsko baterijo zaščitite pred ognjem in vročino, npr.: pred trajno izpostavljenostjo sončnim žarkom. Obstaja nevarnost eksplozije. Akumulatorske baterije ne vrzite v ogenj. Obstaja nevarnost eksplozije. Električno orodje je primerno zgolj za notranjo uporabo. Električno orodje ne sme biti izpostavljeno dežju. Električno orodje in akumulatorske baterije shranjujte v suhih prostorih. Informacije o odlaganju stare naprave! (oglejte si stran 191) Za vašo varnost OPOZORILO! Preberite in preglejte vsa varnostna navodila, opozorila, slike in specifikacije za to električno orodje. Če spodaj navedenih navodil ne boste upoštevali, lahko povzročite električni udar, požar in/ali resne poškodbe. Varnostna opozorila in navodila shranite za prihodnjo uporabo. Pred uporabo električnega orodja preberite naslednje priloge in ravnajte v skladu z njihovo vsebino: p. 192

splošna varnostna navodila za ravnanje z električnimi orodji, ki so vam na voljo v priloženem dokumentu (št. dokumenta: 315.915),

trenutno veljavna pravila na mestu uporabe in predpise o preprečevanju nesreč. Električno orodje je zasnovano v skladu s tehničnimi standardi in veljavnimi predpisi za tehnično varnost. Kljub temu lahko pride pri njegovi uporabi do nevarnosti za življenje in telo uporabnika ali tretjih oseb in do škode na orodju oz. do druge materialne škode.IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

v brezhibnem stanju. Napake, ki ogrozijo varnost, je treba nemudoma odpraviti. Predvidena uporaba Akumulatorski udarni vijačnik IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC je namenjen – profesionalni uporabi v industriji in obrti, – privijanju in odvijanju matic in vijakov navedenih mer. Varnostna opozorila za vrtalne stroje in vijačnike Napravo smete držati le na izoliranem ročaju, če delate na območju, kjer lahko vstavljeno orodje ali vijak pride v stik s skritimi omrežnimi napeljavami. Stik z napeljavo, ki je pod napetostjo povzroči, da so posledično tudi kovinski deli naprave pod napetostjo in to vodi do električnega udara. Uporabite dodatne ročaje, če so priloženi pri dobavi električnega orodja. Izguba kontrole lahko povzroči poškodbe. Za iskanje skritih oskrbovalnih vodov uporabljajte ustrezne iskalne naprave oziroma se o tem pozanimajte pri lokalnem podjetju za oskrbo z elektriko, plinom in vodo. Stik z vodi, ki so pod napetostjo, lahko povzroči požar ali električni udar. Poškodbe plinskega voda so lahko vzrok za eksplozijo, vdor v vodovodno omrežje pa ima za posledico materialno škodo. V primeru blokiranja vstavnega orodja električno orodje takoj izklopite. Bodite pripravljeni na visoke reakcijske momente, ki povzročijo nasprotni udarec. Vstavno orodje blokira v naslednjih primerih: – če je električno orodje preobremenjeno ali – če se zagozdi v obdelovanec. Trdno držite električno orodje. Pri zategovanju ali odvijanju vijakov lahko za kratek čas nastopijo visoki reakcijski momenti. Zavarujte obdelovanec. Obdelovanec bo proti premikanju bolje zavarovan z vpenjal- nimi pripravami ali s primežem, kot če bi ga držali z roko. Pred odlaganjem električnega orodja počakajte, da se orodje popolnoma ustavi. Električno orodje se lahko zatakne, zaradi česar lahko izgubite nadzor nad njim. Uporabljajte le originalne akumulatorske baterije z napetostjo, ki je navedena na tipski tablici električnega orodja. Pri uporabi drugih akumulatorskih baterij, npr.: posnetkov originalnih akumulatorskih baterij, predelanih akumulatorskih baterij ali akumulatorskih baterij drugih proizvajalcev, obstaja nevarnost poškodb in materialne škode, saj lahko pride do eksplozije akumulatorskih baterij. Varnostna navodila za ravnanje z akumulatorskimi baterijami Akumulatorske baterije ne odpirajte. Nevarnost kratkega stika! Zaščitite akumulatorsko baterijo pred vročino, npr. tudi pred stalnim sončnim obsevanjem, ognjem, vodo in vlažnostjo. Obstaja nevarnost eksplozije. Če je akumulatorska baterija poškodovana ali če jo nepravilno uporabljate, lahko iz nje uhajajo pare. Poskrbite za dovod svežega zraka in pri težavah poiščite zdravnika. Pare lahko povzročijo draženje dihalnih poti. V primeru napačne uporabe lahko iz akumulatorske baterije izteče tekočina. Izogibajte se kontaktu z njo. Pri naključ- nem kontaktu s kožo spirajte z vodo. Če pride tekočina v oko, dodatno poiščite tudi zdravniško pomoč. Iztekajoča akumulatorska tekočina lahko povzroči draženje kože ali opekline. Akumulatorske baterije polnite samo v polnilnikih, ki jih priporoča proizvajalec. Polnilnik, ki je namenjen določeni vrsti akumulatorskih baterij, se lahko vname, čegaboste uporabljali skupaj z drugač- nimi akumulatorskimi baterijami. Ostri predmeti, kot so na primer nohi ali izvijač, ali zunanje delujoče sile lahko poškodujejo akumulatorsko baterijo. Pride lahko do notranjega kratkega stika, zaradi katerega lahko akumulatorska baterija zgori, se osmodi, pregreje ali eksplodira.IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

Dodatna varnostna navodila Pred vsemi deli na električnem orodju nastavite stikalo za izbiro smeri vrtenja v osrednji položaj. Stikalo za izbiro smeri vrtenja oz. obroč za nastavitev vrtilnega momenta upravljajte samo, ko orodje miruje. Za označevanje električnega orodja uporabljajte samo nalepke. V ohišje ne vrtajte lukenj. Hrup in tresljaji OPOMBA Vrednosti hrupa in tresljajev so bili določeni v skladu s standardom EN 62841. Vrednosti lahko najdete v tabeli „Tehnične specifikacije. POZOR! Navedene meritve veljajo za nova električna orodja. Vsakodnevna uporaba povzroči. da se vrednosti hrupa in tresljajev spremenijo. OPOMBA Raven emisij tresljajev na tem listu z infor- macijami je bila izmerjena v skladu s standardiziranim preizkusom, podanim v standardu EN 62841, in ga je mogoče uporabljati za primerjavo enega orodja z drugim. Uporabljati ga je mogoče za predhodno oceno izpostavljenosti. Navedena raven emisij tresljajev predstavlja glavni namen uporabe orodja. Če orodje uporabljate v druge namene, z drugimi pripomočki ali ga slabo vzdržujete, se lahko emisije tresljajev razlikujejo. To lahko močno poveča raven izpostavljenosti v celotnem obdobju uporabe. Če orodje uporabljate v druge namene, z drugimi pripomočki ali ga slabo vzdržujete, se lahko emisije tresljajev razlikujejo. To lahko močno zniža raven izpostavljenosti v celotnem obdobju uporabe. Upoštevajte tudi druge varnostne ukrepe za zaščito uporabnika pred učinki tresljajev, na primer: vzdrževanje orodja in pripomočkov, uporaba s toplimi rokami in organizacija delovnih vzorcev

0,4 0,7 1,1 dovoljena zunanja temperatura – za polnjenje – za delovanje in skladiščenje °C -10 ... +40 <50 A-vrednost ravni zvočnega tlaka Raven zvočnega tlaka L

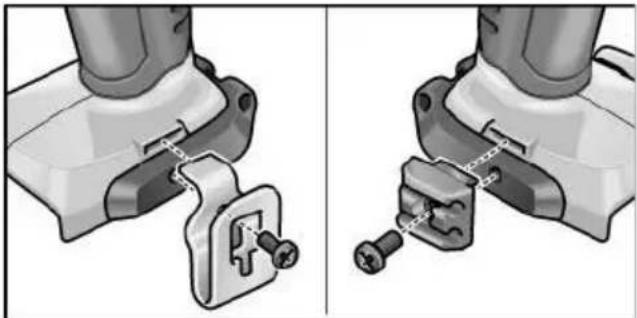

Pregled V teh navodilih so opisana različna električna orodja. Slikovni prikaz se lahko v nekaterih podrobnostih razlikuje od kupljenega električnega orodja. 1Stikalo Za vklop/izklop in za stopnjevanje hitrosti do največjega števila vrtljajev 2 Stikalo za izbiro smeri vrtenja 3 Vpenjalna glava 4 Osvetlitev delovnega mesta 5 Ročaj 6 Polje za upravljanje stopenj števila vrtljajev 7 Reža za vstavljanje akumulatorske baterije 8 Litij-ionska akumulatorska baterija (2,5 Ah/5,0 Ah/8,0 Ah) 9 Gumb za deblokado akumulatorske baterije 10 Prikaz stanja napolnjenosti akumulatorske baterije 11 Sponka za pas (ni za IW 3/4'' 18.0-EC) 12 Pritrdilni vijak (ni za IW 3/4'' 18.0-EC) 13 Držalo za nastavke (ni za IW 3/4'' 18.0-EC)IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

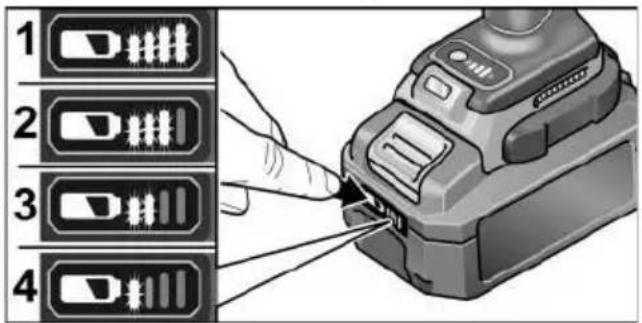

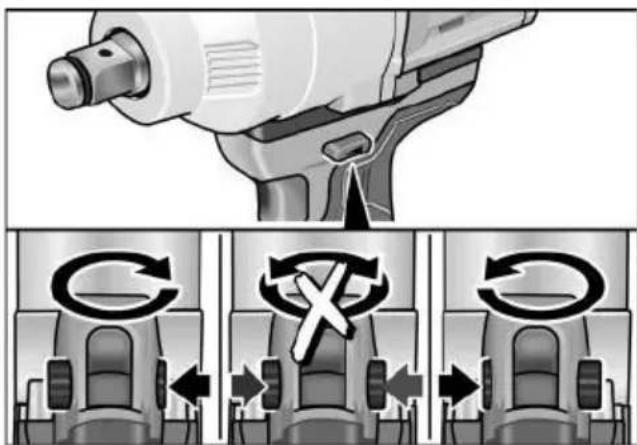

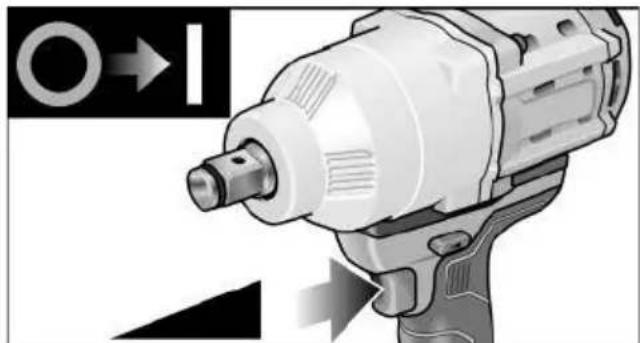

POZOR! Če orodja dalj časa ne uporabljate, zaščitite kontakte akumulatorske baterije. Nepritrjeni kovinski deli lahko povzročijo kratek stik kontaktov, kar privede do nevarnosti eksplozije in požara! Stanje napolnjenosti akumulatorske baterije S pritiskom na tipko lahko z LED-diod odčitate stanje napolnjenosti akumulatorskih baterij. Prikaz ugasne po 5 sekundah. Če utripa ena od LED-diod, je treba napolniti akumulatorsko baterijo. Če po pritisku na tipko ne sveti nobena LED-dioda, je akumulatorska baterija pokvarjena in jo je treba zamenjati. Izbira smeri vrtenja POZOR! Smer vrtenja je dovoljeno spremeniti samo, ko električno orodje miruje. Stikalo za izbiro smeri vrtenja nastavite v želen položaj: – Levo: vrtenje v nasprotni smeri urnega kazalca (odvijanje vijakov, rahljanje vijakov) – Desno: vrtenje v smeri urnega kazalca (vrtanje, vijačenje, privijanje vijakov) – Sredina: blokada vklopa (menjava nastavka, pri vseh delih na električnem orodju) Vklop električnega orodja Vklop orodja: Pritisnite na stikalo. Stikalo električnega orodja omogoča brezstopenjsko stopnjevanje števila vrtljajev do najvišje vrednosti. Izklop orodja: Spustite stikalo. OPOMBA

Pri dolgotrajnejši uporabi električnega orodja delajte predvsem s popolnoma pritisnjenim stikalom. Vklop/izklop osvetlitve delovnega mesta

orodja (1). – Lučka za osvetlitev delovnega mesta sveti.

3. Spustite stikalo za vklop in izklop

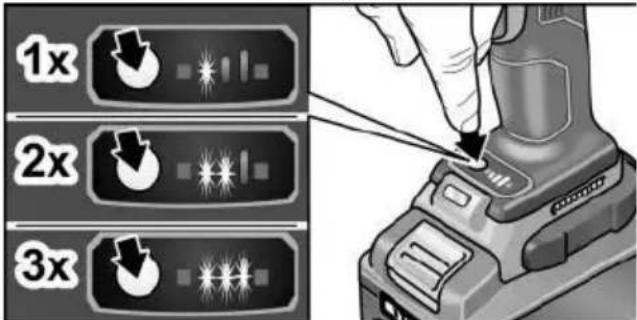

Predizbira števila vrtljajev in navora Preklop števila vrtljajev/navora

– Nasvetita dve LED-lučki – navor:

4. Na kratko pritisnite stikalo za način.

– Zasvetijo tri LED-lučke – navor:

5. Na kratko pritisnite stikalo za način.

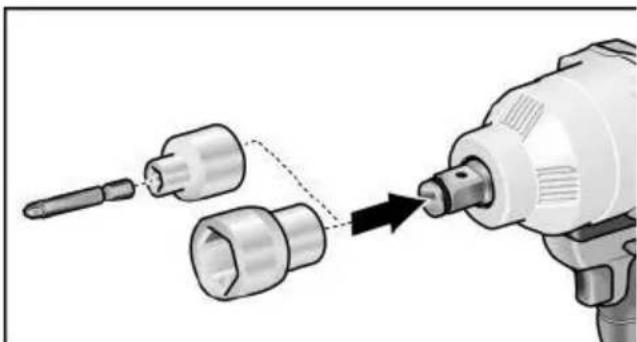

– Zasveti ena LED-lučka – navor se zmanjša nazaj na: Navor lahko ponovno povečate po zgornjem postopku. V vzvratnem teku orodja (ima samo eno število vrtljajev) samodejno ugasnejo LED-lučke v nogi. Preklop med načinoma za posamezen udarec in udarni vijačnik (samo ID 1/4" in IW 1/2") Stikalo za način pritisnite za pribl. 1,5 s. – LED-lučka za način sveti – aktiven je način za posamezen udarec. – LED-lučka za način ne sveti – aktiven je način za udarni vijačnik. Delo z električnim orodjem POZOR! Pred vsemi deli na električnem orodju nastavite stikalo za izbiro smeri vrtenja v osrednji položaj (2). OPOMBA Za lažjo uporabo orodja pri vijačenju je mogoče nastavek za vijačenje vstaviti neposredno v vpenjalno glavo orodja.

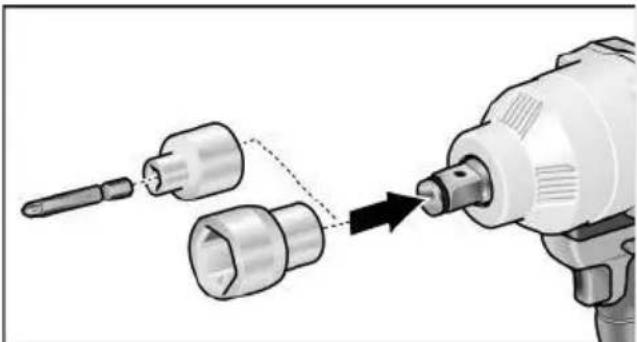

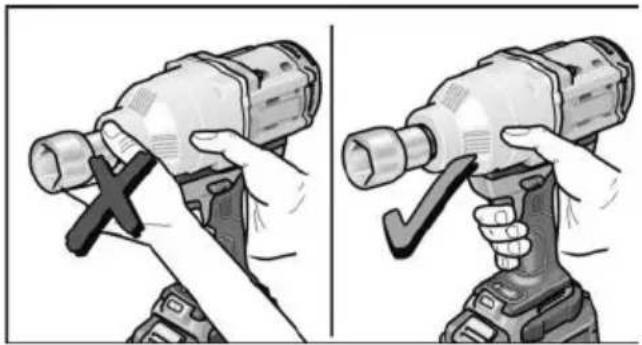

6. Z eno roko primite električno orodje za

ročaj in ga namestite v delovni položaj. Ko motor deluje, nikdar ne uporabljajte stikala za izbiro smeri vrtenja oz. obroča za nastavitev vrtilnega momenta! IW 1/2“ 18.0-EC: 150 Nm / 1500 min

nastavite v osrednji položaj. Vzdrževanje in nega Čiščenje OPOZORILO! Pri dolgotrajnejši obdelavi kovin se v ohišju lahko nabere prevodni prah. Električno orodje in zračne reže redno čistite. Pogostost čiščen-ja je odvisna od materiala in trajanja uporabe. S suhim stisnjenim zrakom redno izpihujte notranjost ohišja in motorja. Popravila Popravila lahko izvede samo pooblaščena servisni center za stranke. Nadomestni deli in pripomočki Dodaten pribor, še posebej brusilne nastavke, si lahko ogledate v katalogu proizvajalca. Eksplozijsko risbo in sezname nadomestnih delov najdete na naši spletni strani: www.flex-tools.com Transport Ekvivalenčna vrednost litija akumulatorskih baterij, ki so zajete v obseg dobave, je pod predpisanimi mejnimi vrednostmi. Akumulatorska baterija kot takšna in elek- trično orodje z elementi, ki spadajo v obseg dobave, zato niso predmet nacionalnih in mednarodnih predpisov o nevarnih snoveh. Za transport več orodij z litij-ionskimi akumulatorskimi baterijami lahko ti predpisi začnejo veljati, prav tako pa je lahko treba upoštevati tudi posebne varnostne ukrepe (npr. za embalažo). V tem primeru se pozanimajte o veljavnih predpisih države uporabe. Izjava o skladnosti Na lastno odgovornost izjavljamo, da je izdelek, opisan v “Tehnične specifikacije”, skladen z naslednjimi standardi ali normativnimi dokumenti: EN 62841 v skladu z določbami iz direktiv 2014/30/EU, 2006/42/ES, 2011/65/EU

Odgovornost za tehnično dokumentacijo

71711 Steinheim/Murr Podatki o odlaganju OPOZORILO! Odslužena električna orodja pred odstranitvijo naredite neuporabna:

pri električnih orodjih s kablom to storite tako, da odstranite priključni kabel,

iz akumulatorskih električnih orodij pa odstranite akumulatorsko baterijo. Samo za drzave EU: Električnih orodij ne odstranite med gospodinjske odpadke! V skladu z Direktivo 2012/19/EU o odpadni električni in elektronski opremi ter prenosom v nacionalno pravo je treba rabljena električna orodja zbrati ločeno in reciklirati na okolju prijazen način

OPOZORILO! Akumulatorskih baterij/baterij ne vrzite med gospodinjske odpadke, v ogenj ali v vodo. Odsluženih akumulatorskih baterij ne odpirajte. Akumulatorske baterije/baterije je treba zbirati, reciklirati in odstraniti na okolju prijazen način. Samo za drzave EU: V skladu z Direktivo 2006/66/ES morate okvarjene ali obrabljene akumulatorske baterije/baterije zbirati ločeno in jih okolju prijazno reciklirati. OPOMBA Glede možnosti odstranjevanja se obrnite na pooblaščenega prodajalca! Izjava o omejitvi odgovornosti Proizvajalec in njegov zastopnik nista odgovorna za kakršno koli škodo in izgubo dobička zaradi prekinitve poslovanja, ki je posledica izdelka ali nemogoče uporabe izdelka. Proizvajalec in njegov zastopnik nista odgovorna za kakršno koli škodo, ki je nastala zaradi nepravilne uporabe električnega orodja ali njegove uporabe z izdelki drugih proizvajalcev.IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC
