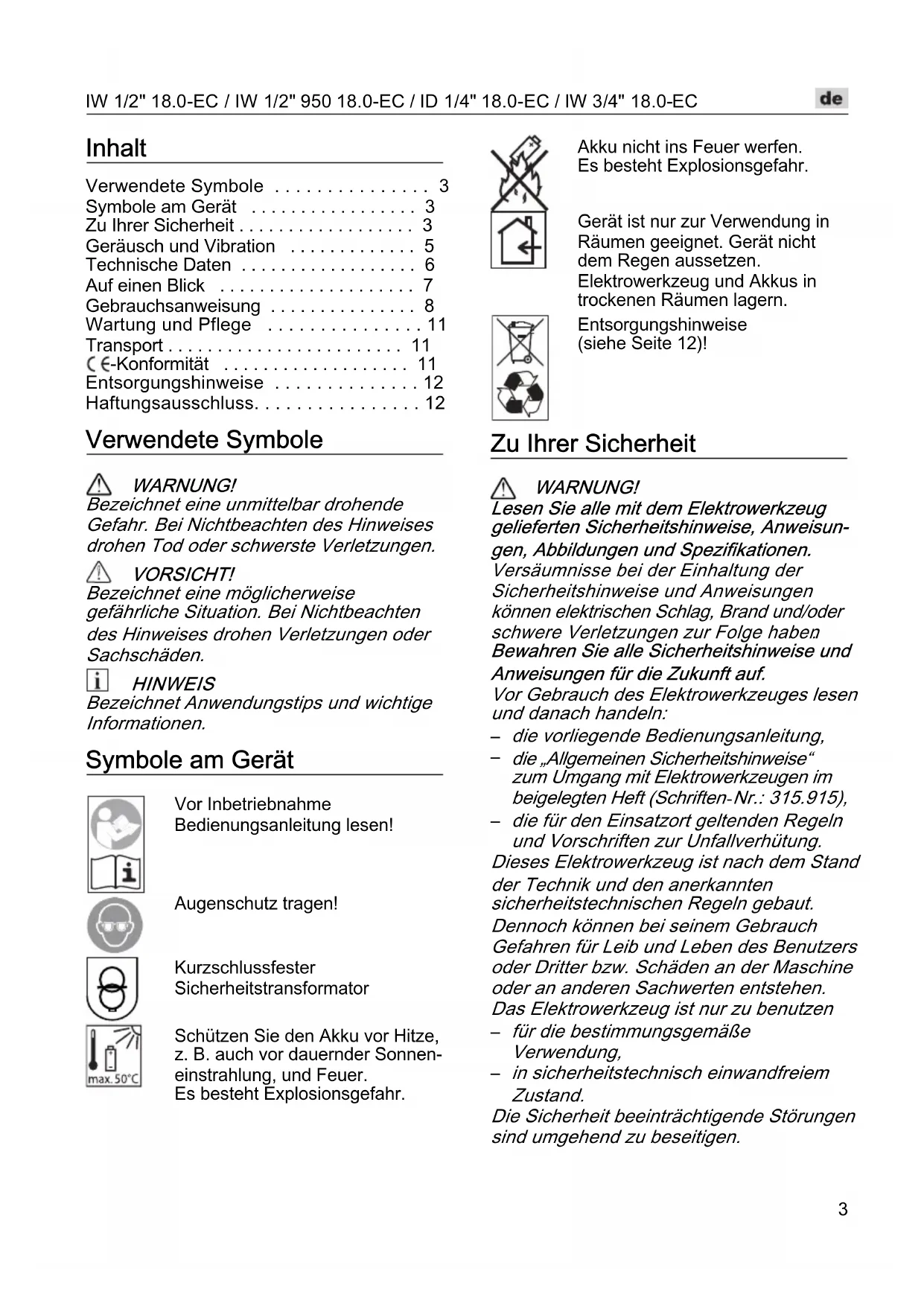

BEDIENUNGSANLEITUNG IW 12" 950 18.0EC Flex

• Inhalt Verwendete Symbole p. 3
• Symbole am Gerät p. 3
• Zu Ihrer Sicherheit p. 3
• Geräusch und Vibration p. 5
• Technische Daten p. 6
• Auf einen Blick p. 7
• Gebrauchsanweisung p. 8
• Wartung und Pflege p. 11
• Transport p. 11
• -Konformität p. 11
• Entsorgungshinweise p. 12
• Haftungsausschluss Verwendete Symbole WARNUNG! Bezeichnet eine unmittelbar drohende Gefahr. Bei Nichtbeachten des Hinweises drohen Tod oder schwerste Verletzungen. VORSICHT! Bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises drohen Verletzungen oder Sachschäden. HINWEIS Bezeichnet Anwendungstips und wichtige Informationen. Symbole am Gerät Vor Inbetriebnahme Bedienungsanleitung lesen! Augenschutz tragen! Kurzschlussfester Sicherheitstransformator Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonnen- einstrahlung, und Feuer. Es besteht Explosionsgefahr. Akku nicht ins Feuer werfen. Es besteht Explosionsgefahr. Gerät ist nur zur Verwendung in Räumen geeignet. Gerät nicht dem Regen aussetzen. Elektrowerkzeug und Akkus in trockenen Räumen lagern. Entsorgungshinweise (siehe Seite 12)! Zu Ihrer Sicherheit WARNUNG! Lesen Sie alle mit dem Elektrowerkzeug gelieferten Sicherheitshinweise, Anweisun- gen, Abbildungen und Spezifikationen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen zur Folge haben p. 12

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Vor Gebrauch des Elektrowerkzeuges lesen und danach handeln:

die vorliegende Bedienungsanleitung,

die „Allgemeinen Sicherheitshinweise“ zum Umgang mit Elektrowerkzeugen im beigelegten Heft (Schriften

die für den Einsatzort geltenden Regeln und Vorschriften zur Unfallverhütung. Dieses Elektrowerkzeug ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei seinem Gebrauch Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Schäden an der Maschine oder an anderen Sachwerten entstehen. Das Elektrowerkzeug ist nur zu benutzen

für die bestimmungsgemäße Verwendung,

in sicherheitstechnisch einwandfreiem Zustand. Die Sicherheit beeinträchtigende Störungen sind umgehend zu beseitigen.IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

Bestimmungsgemäße Verwendung Der Akku-Schlagschrauber IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC ist bestimmt – für den gewerblichen Einsatz in Industrie und Handwerk, – zum Anziehen und Lösen von Muttern und Schrauben in den angegebenen Abmessungen. Sicherheitshinweise für Bohrmaschinen und Schrauber Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten aus- führen, bei denen die Schraube verborgene Stromleitungen oder die eigene Anschlussleitung treffen kann. Der Kontakt der Schraube mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. Benutzen Sie Zusatzgriffe, wenn diese mit dem Elektrowerkzeug mitgeliefert werden. Der Verlust der Kontrolle kann zu Verletzungen führen. Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung. Schalten Sie das Elektrowerkzeug sofort aus, wenn das Einsatzwerkzeug blockiert. Seien Sie auf hohe Reaktions- momente gefasst, die einen Rückschlag verursachen. Das Einsatzwerkzeug blockiert, wenn: – das Elektrowerkzeug überlastet wird oder – es im zu bearbeitenden Werkstück verkantet. Halten Sie das Elektrowerkzeug gut fest. Beim Festziehen und Lösen von Schrauben können kurzfristig hohe Reaktionsmomente auftreten. Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kon- trolle über das Elektrowerkzeug führen. Verwenden Sie nur Original-Akkus mit der auf dem Typenschild Ihres Elektro- werkzeugs angegebenen Spannung. Bei Gebrauch anderer Akkus, z.B. Nach- ahmungen, aufgearbeiteter Akkus oder Fremdfabrikaten, besteht die Gefahr von Verletzungen sowie Sachschäden durch explodierende Akkus. Sicherheitshinweise zum Umgang mit Akkus Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses. Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr. Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe aus- treten. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssig- keit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Haut- reizungen oder Verbrennungen führen. Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine be- stimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. Durch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurz- schluss kommen und der Akku brennen, rauchen, explodieren oder überhitzen.IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

Spezielle Sicherheitshinweise Vor allen Arbeiten am Elektrowerkzeug Drehrichtungsvorwahl-Schalter in Mittelstellung stellen. Drehrichtungsvorwahl-Schalter bzw. Drehmomenteneinstellung nur bei stillstehendem Werkzeug betätigen. Zur Kennzeichnung des Elektro- werkzeugs nur Klebschilder verwenden. Keine Löcher in das Gehäuse bohren. Geräusch und Vibration HINWEIS Die Geräusch- und Schwingungswerte wurden entsprechend EN 62841 ermittelt. Die Werte finden Sie in der Tabelle „Technische Daten“. VORSICHT! Die angegebenen Messwerte gelten für neue Geräte. Im täglichen Einsatz verändern sich Geräusch- und Schwingungswerte. HINWEIS Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 62841 genormten Messverfahren gemes- sen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel reprä- sentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesam- ten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwin- gungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaß- nahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe. VORSICHT! Bei einem Schalldruck über 85 dB(A) Gehörschutz tragen.IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

Technische Daten Gerät IW 1/2" 18.0-EC IW 1/2" 950 18.0-EC ID 1/4" 18.0-EC IW 3/4" 18.0-EC Typ Schlag- schrauber Schlag- schrauber Schlag- schrauber Schlag- schrauber erlaubte Akkus Ah AP 18.0/2,5 AP 18.0/5,0 AP 18.0/8,0 erlaubte Ladegeräte CA 10.8/18.0 CA 18.0 Drehmoment, maximal – harter Schraubfall Nm 250 950 225 1060 Leerlaufdrehzahl – Stufe 1 – Stufe 2 – Stufe 3 min

Schlagzahl – Stufe 1 – Stufe 2 – Stufe 3 min

Gewicht entsprechend „EPTA- procedure 01/2003“ (ohne Akku) kg 1,1 3,1 1,1 3,3 Gewicht Akku 2,5 Ah Gewicht Akku 5,0 Ah Gewicht Akku 8,0 Ah

0,4 0,7 1,1 erlaubte Umgebungstemperatur - für den Ladevorgang - für Betrieb und Lagerung °C -10 ... +40 <50 A-bewerteter Schalldruckpegel Schalldruckpegel L

dB(A) 91 83 91 92.3 Schallleistungspegel L

dB(A) 102 94 102 103,3 Unsicherheit K db 3,0 Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) Schwingungsemissionswert a

beim .... – Schrauben m/s

18,5 15,1 18,5 12,4 Unsicherheit K m/s

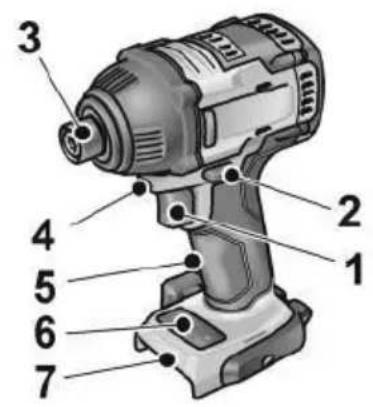

Auf einen Blick In dieser Anleitung werden verschiedene Elektrowerkzeuge beschrieben. Die Darstellung kann im Detail vom erworbenen Elektrowerkzeug abweichen. 1 Schalter Zum Ein- und Ausschalten sowie zum Hochfahren bis zur maximalen Drehzahl 2 Drehrichtungsvorwahl-Schalter 3 Werkzeugaufnahme 4 Arbeitsplatzbeleuchtung 5 Handgriff 6 Bedienfeld Drehzahlstufen 7 Einschubschacht für Akku 8 Li-Ion-Akku (2,5 Ah/5,0 Ah/8,0 Ah) 9 Entriegelungstaste für Akku 10 Akkuzustands-Anzeige 11 Gürtelklammer (nicht für IW 3/4" 18.0-EC) 12 Befestigungsschraube (nicht für IW 3/4" 18.0-EC) 13 Bit-Halter (nicht für IW 3/4" 18.0-EC)IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

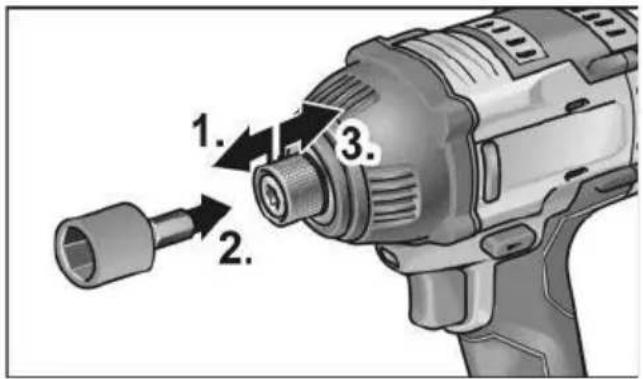

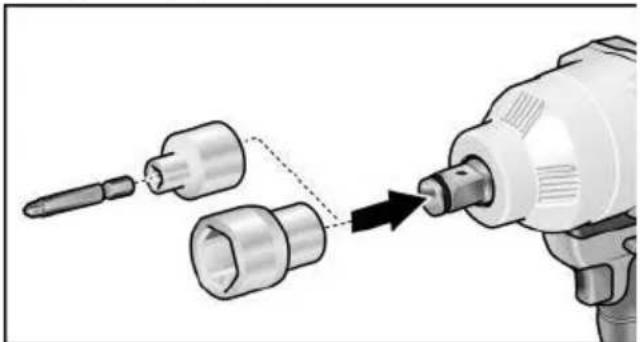

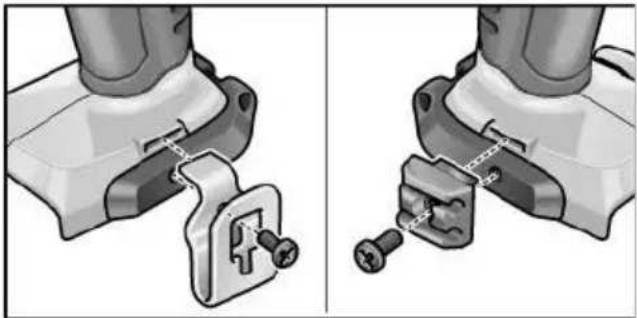

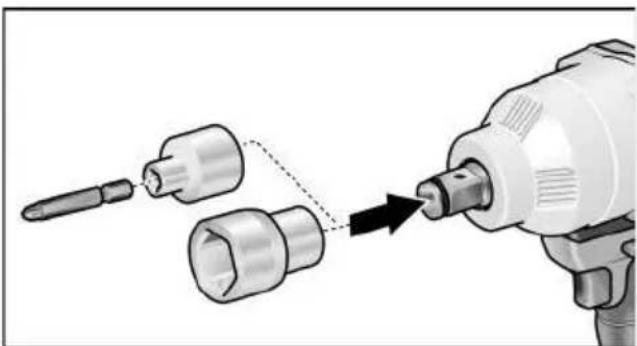

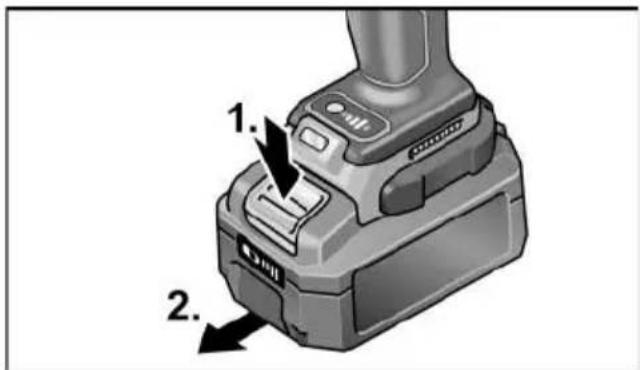

Gebrauchsanweisung Vor der Inbetriebnahme Elektrowerkzeug und Zubehör auspacken und auf Vollständigkeit der Lieferung und Transportschäden kontrollieren. Gürtelklammer bzw. Bit-Halter mit beiliegender Schraube befestigen. HINWEIS Die Akkus sind bei Lieferung nicht voll- ständig geladen. Vor dem ersten Betrieb die Akkus vollständig laden. Siehe dazu „Ladegerät/Ladevorgang“. Werkzeugwechsel VORSICHT! Vor allen Arbeiten am Elektrowerkzeug Drehrichtungsvorwahl-Schalter (2) in Mittelstellung stellen. IW 1/2“ 18.0-EC / IW 1/2“ 950 18.0-EC / IW 3/4“ 18.0-EC: Steckschlüssel auf Vierkantvorsatz des Schlagschraubers drücken. Werkzeug in Steckschlüssel einsetzen. ID 1/4“ 18.0-EC: Werkzeugarretierung nach vorn ziehen (1.) und das Werkzeug bis zum Anschlag eindrücken (2.). Werkzeugarretierung loslassen. Zum Entnehmen der Werkzeuge Werkzeugarretierung nach hinten ziehen (3.). Akku einsetzen/wechseln Geladenen Akku bis zum vollständigen Einrasten in das Elektrowerkzeug eindrücken. Zum Entnehmen die Entriegelungstasten drücken (1.) und Akku herausziehen (2.).IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

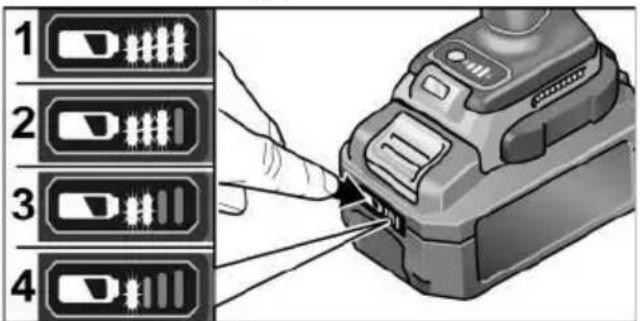

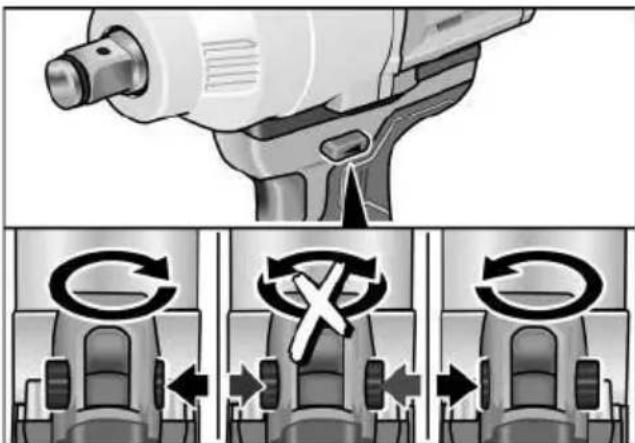

VORSICHT! Bei Nichtgebrauch die Kontakte des Akkus schützen. Lose Metallteile können die Kontakte kurzschließen, es besteht Explosions- und Brandgefahr! Ladezustand des Akkus Durch Drücken der Taste kann an den LED‘s der Akkuzustands-Anzeige der Ladezustand geprüft werden. Die Anzeige erlischt nach 5 Sekunden. Blinkt eine der LED‘s, muss der Akku geladen werden. Wenn nach dem Drücken der Taste keine LED leuchtet, ist der Akku defekt und muss ersetzt werden. Drehrichtungsvorwahl VORSICHT! Drehrichtung nur bei Stillstand des Elektrowerkzeugs ändern. Drehrichtungsvorwahl-Schalter auf die benötigte Position stellen: – Links: gegen den Uhrzeigersinn (Schrauben herausdrehen, Schrauben lösen) – Rechts: im Uhrzeigersinn (Bohren, Schrauben eindrehen, Schrauben festziehen) – Mitte: Einschaltsperre (Werkzeugwechsel, bei allen Arbeiten am Elektrowerkzeug) Elektrowerkzeug einschalten Gerät einschalten: Schalter drücken. Der Schalter des Elektrowerkzeugs ermöglicht ein stufenweises Steigern der Drehzahl bis zum Maximalwert. Gerät ausschalten: Schalter loslassen. HINWEIS

Das Elektrowerkzeug verfügt über eine Bremse, die das Einsatzwerkzeug sofort nach Loslassen des Schalters stoppt.

Bei dauerhaftem Einsatz des Elektrowerk- zeugs sollte hauptsächlich mit voll durch- gedrücktem Schalter gearbeitet werden. Arbeitsplatzbeleuchtung ein-/ ausschalten

1. Drehrichtungsvorwahl-Schalter (2) in

Stellung „Vorwärts“ oder „Rückwärts“ schalten.

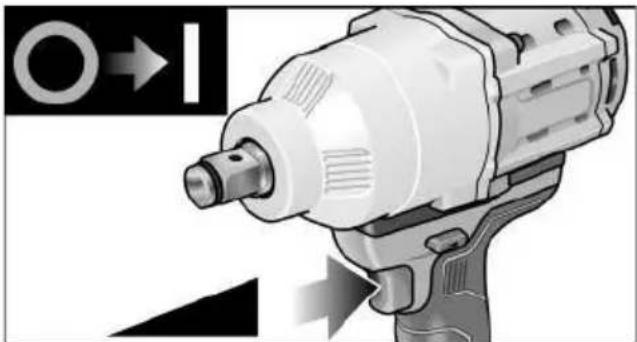

2. Ein-/Ausschalter (1) Elektrowerkzeug

drücken – Arbeitsplatzbeleuchtung leuchtet

3. Ein-/Ausschalter (1) Elektrowerkzeug

loslassen – Arbeitsplatzbeleuchtung erlischt automatisch nach ca. 10 sIW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC

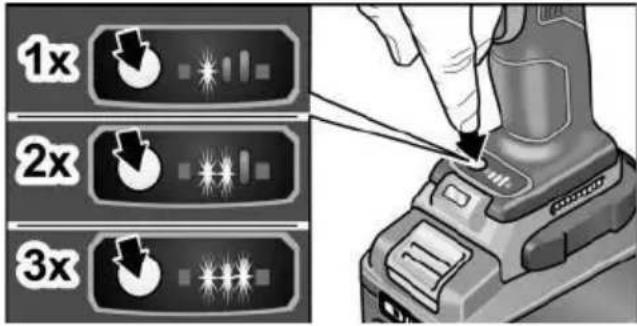

Drehzahl- und Drehmomentenvorwahl Drehzahl-/Drehmoment umschalten

1. Ein-/Ausschalter (1) einschalten

2. Modusschalter kurz drücken (ca. 0,5 s).

– Eine LED leuchtet – Drehmoment:

3. Modusschalter kurz drücken

– Zwei LED‘s leuchten – Drehmoment:

4. Modusschalter kurz drücken

– Drei LED‘s leuchten – Drehmoment:

5. Modusschalter kurz drücken

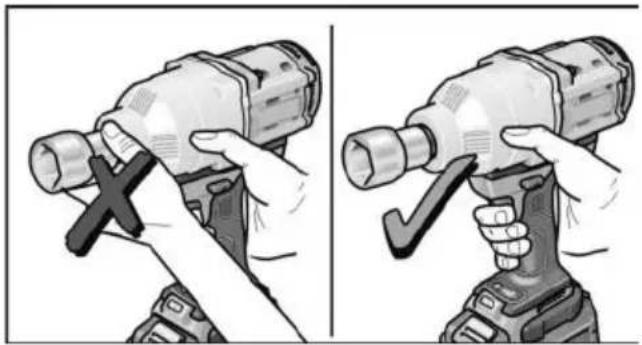

– Eine LED leuchtet – Drehmoment schaltet zurück auf: Drehmoment kann wie beschrieben wieder hochgeschaltet werden. Im Rückwärtslauf des Elektrowerkzeugs – hat nur eine Drehzahl – erlöschen die im Fuß befindlichen LED‘s automatisch. Einzelschlag-Modus in Schlagschrauber-Modus umschalten (nur ID 1/4“ und IW 1/2“) Modusschalter ca. 1,5 s drücken. – LED-Modusanzeige leuchtet – Einzelschlag-Modus aktiv – LED-Modusanzeige leuchtet nicht – Schlagschrauber-Modus aktiv. Arbeiten mit dem Elektrowerkzeug VORSICHT! Vor allen Arbeiten am Elektrowerkzeug Drehrichtungsvorwahl-Schalter (2) in Mittelstellung stellen. HINWEIS Damit die Handhabung beim Schrauben leichter wird, kann der Schrauberbit auch direkt in die Werkzeugaufnahme des Gerätes eingesetzt werden.

1. Werkzeugträger (Wechselbohrfutter,

Winkelvorsatz, Bithaltervorsatz) montieren.

3. Werkzeug (Bohrer, Schrauberbits,

Bithalter) einsetzen.

4. Drehmomentvorwahl auf die benötigte

5. Benötigte Drehrichtung einstellen.

6. Elektrowerkzeug mit einer Hand am

Handgriff ergreifen und Arbeitsposition einnehmen. Bei laufendem Motor niemals den Drehrichtungsvorwahl-Schalter bzw. Drehmomenteneinstellung betätigen! IW 1/2“ 18.0-EC: 150 Nm / 1500 min

7. Gerät einschalten.

8. Schalter loslassen.

9. Drehrichtungsvorwahl-Schalter (2) in

Mittelstellung stellen. Wartung und Pflege Reinigung WARNUNG! Bei der Bearbeitung von Metallen kann sich bei extremem Einsatz leitfähiger Staub im Gehäuseinnenraum ablagern. Elektrowerkzeug und Lüftungsschlitze regelmäßig reinigen. Häufigkeit ist vom bearbeiteten Material und von der Dauer des Gebrauchs abhängig. Gehäuseinnenraum mit Motor regel- mäßig mit trockener Druckluft ausblasen. Elektrowerkzeug dabei laufen lassen. Reparaturen Reparaturen ausschließlich durch eine vom Hersteller autorisierte Kundendienst- werkstatt ausführen lassen. Ersatzteile und Zubehör Weiteres Zubehör, insbesondere Einsatz- werkzeuge, den Katalogen des Herstellers entnehmen. Explosionszeichnungen und Ersatzteillisten finden Sie auf unserer Homepage: www.flex-tools.com Transport Die Lithiumäquivalentmenge der im Liefer- umfang enthaltenen Akkus liegt unter den einschlägigen Grenzwerten. Daher unterliegt der Akku als Einzelteil sowie das Elektrowerk- zeug mit seinem Lieferumfang nicht nationalen oder internationalen Gefahrgutvorschriften. Beim Transport mehrerer Geräte mit Lithium- ionen-Akkus können diese Vorschriften rele- vant werden und besondere Sicherheitsmaß- nahmen (z. B. für die Verpackung) erfordern. Informieren Sie sich in diesem Fall über die für das Einsatzland geltenden Vorschriften. -Konformität Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit folgenden Normen oder normativen Dokumenten übereinstimmt: EN 62841 gemäß den Bestimmungen der Richtlinien 2014/30/EU, 2006/42/EG, 2011/65/EU. Verantwortlich für technische Unterlagen: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Entsorgungshinweise WARNUNG! Ausgediente Elektrowerkzeuge vor der Entsorgung unbrauchbar machen:

netzbetriebene Elektrowerkzeuge durch Entfernen des Anschlusssteckers,

akkubetriebene Elektrowerkzeuge durch Entfernen des Akkus. Nur für EU-Länder. Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umwelt-gerechten Wiederverwertung zugeführt werden. Rohstoffrückgewinnung statt Müll- entsorgung. Gerät, Zubehör und Verpackung sollten einer umweltgerechten Wiederverwertung zuge-führt werden. Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet. WARNUNG! Akkus/Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser werfen. Ausgediente Akkus nicht öffnen. Akkus/Batterien sollen gesammelt, recycelt oder auf umweltfreundliche Weise entsorgt werden. Nur für EU-Länder. Gemäß Europäischer Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/ Batterien getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. HINWEIS Über Entsorgungsmöglichkeiten beim Fachhändler informieren. Haftungsausschluss Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch Unterbrechung des Geschäftsbetriebes, die durch das Produkt oder die nicht mögliche Verwendung des Produktes verursacht wur- den. Der Hersteller und sein Vertreter haften nicht für Schäden, die durch unsachgemäße Verwendung oder in Verbindung mit Produk- ten anderer Hersteller verursacht wurden.IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC
