Producttype	Draadloze slagmoersleutel
Merk	Flex
Model	IW 12" 950 18.0EC
Maximaal koppel	950 Nm
Onbelaste snelheid (3 standen)	500 / 1000 / 2100 min⁻¹
Slagfrequentie (3 standen)	1000 / 2000 / 2450 min⁻¹
Gewicht (zonder accu)	3,1 kg
Voedingstype	Lithium-ion accu 18 V
Compatibele accu's	AP 18.0/2.5, AP 18.0/5.0, AP 18.0/8.0 Ah
Compatibele laders	CA 10.8/18.0, CA 18.0
Geluidsdrukniveau (LpA)	83 dB(A)
Geluidsvermogensniveau (LWA)	94 dB(A)
Trillingen (schroeven)	15,1 m/s² (K=1,5 m/s²)
Bedrijfstemperatuur	< 50 °C
Laadtemperatuur	-10 tot +40 °C
Geïntegreerde verlichting	Werkplek-LED
Koppel/snelheidskiezer	3 instelbare standen
Draairichting	Vooruit, stop, achteruit
Motorrem	Ja
Riemclip	Inbegrepen (behalve modellen 3/4")
Bithouder	Inbegrepen
Gebruik	Professioneel (industrie en ambacht)
Onderhoud	Reinig regelmatig de ventilatieopeningen
Reparaties	Door een door Flex erkende servicedienst
Conformiteit	CE (EN 62841, EU-richtlijnen)

Veelgestelde vragen - IW 12" 950 18.0EC Flex

Hoe vervang ik het gereedschap op de Flex IW 12" 950 18.0EC slagmoersleutel?

Om het gereedschap te vervangen, zet u eerst de draairichtingschakelaar in de middenstand (anti-inschakelingsvergrendeling). Druk vervolgens bij modellen met een vierkante aandrijving (IW 1/2") de dop op de vierkant en steek het gereedschap erin. Trek bij model ID 1/4" de gereedschapsvergrendeling naar voren, steek het gereedschap tot de aanslag en laat de vergrendeling los.

Welke accu's zijn compatibel met de Flex slagmoersleutel?

De toegestane accu's zijn de modellen AP 18.0/2,5, AP 18.0/5,0 en AP 18.0/8,0 Ah. Gebruik uitsluitend originele Flex-accu's die overeenkomen met de op het typeplaatje aangegeven spanning van 18 V.

Hoe selecteer ik het koppel en de snelheid op de slagmoersleutel?

De slagmoersleutel heeft 3 standen voor koppel/snelheid. Schakel het apparaat in, druk vervolgens kort (ongeveer 0,5 s) op de modusknop om van stand te wisselen. De LED's geven het niveau aan: één LED voor het laagste koppel (bijv. 280 Nm bij 500 min⁻¹), twee LED's voor middelmatig koppel (700 Nm bij 1000 min⁻¹), drie LED's voor het maximale koppel (950 Nm bij 2100 min⁻¹).

Hoe schakel ik de werkplek-LED in?

Om de LED-verlichting in te schakelen, zet u de draairichtingschakelaar op 'vooruit' of 'achteruit' en drukt u op de aan/uit-schakelaar. De verlichting gaat aan en schakelt automatisch uit 10 seconden nadat u de schakelaar hebt losgelaten.

Wat moet ik doen als het gereedschap tijdens gebruik blokkeert?

Als het geplaatste gereedschap blokkeert (door overbelasting of vastlopen), schakel het elektrische gereedschap onmiddellijk uit. Houd er rekening mee dat hoge reactiekoppels kunnen leiden tot terugslag. Houd het apparaat stevig vast en wacht tot het volledig stilstaat voordat u het gereedschap verwijdert.

Hoe onderhoud ik de Flex slagmoersleutel?

Reinig het elektrische gereedschap en de ventilatieopeningen regelmatig met droge perslucht. Voor reparaties dient u het apparaat uitsluitend naar een door Flex erkende servicedienst te brengen. Gebruik originele reserveonderdelen en volg de instructies in de handleiding.

Kan ik deze slagmoersleutel gebruiken om te boren?

Deze slagmoersleutel is ontworpen voor het vast- en losdraaien van moeren en schroeven, niet voor boren. Hij is niet uitgerust met een boorkop. Gebruik een geschikte boormachine voor boorwerkzaamheden.

Wat is het gewicht van de slagmoersleutel zonder accu?

Het gewicht van het apparaat zonder accu is 3,1 kg (volgens EPTA-procedure 01/2003). Met een accu van 2,5 Ah is het totale gewicht ongeveer 3,5 kg.

Hoe vervoer ik het apparaat met Lithium-ion accu's?

De equivalente hoeveelheid lithium in de meegeleverde accu's is lager dan de limieten, dus het apparaat valt niet onder de regelingen voor gevaarlijke stoffen. Bij transport van meerdere apparaten met accu's dient u de geldende voorschriften te raadplegen en veiligheidsmaatregelen te nemen (geschikte verpakking).

Waar kan ik reserveonderdelen en accessoires vinden voor de slagmoersleutel?

U vindt explosietekeningen en onderdelenlijsten op de website van Flex: www.flex-tools.com. Accessoires (doppen, adapters, enz.) zijn beschikbaar in de catalogus van de fabrikant en bij erkende dealers.

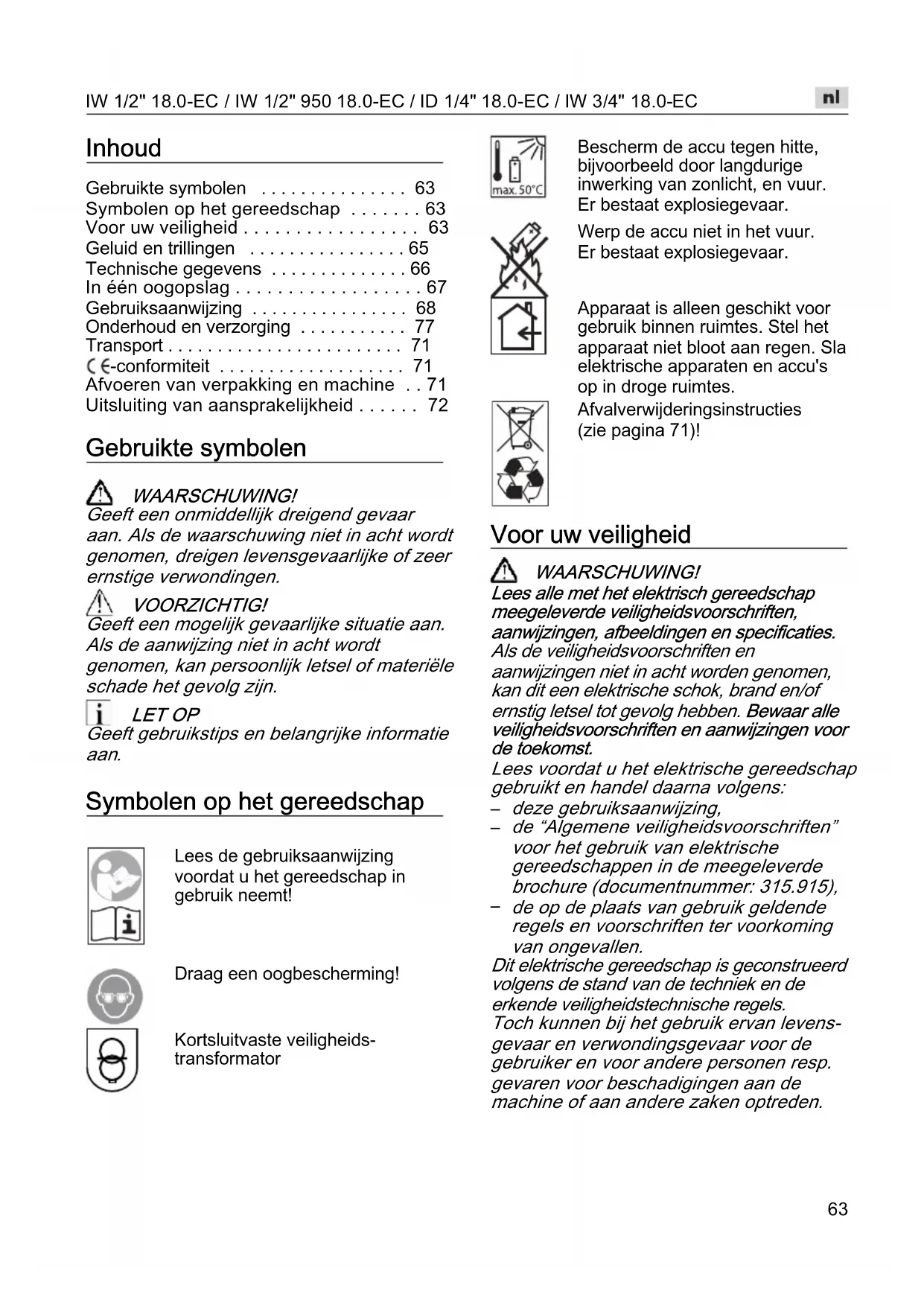

GEBRUIKSAANWIJZING IW 12" 950 18.0EC Flex

Gebruikte symbolen 63

Symbolen op het gereedschap ..... 63

Voor uw veiligheid 63

Geluid en trillingen 65

Gebruiksaanwijzing 68

Onderhoud en verzorging 77

Transport 71

C€-conformiteit 71

Afvoeren van verpakking en machine . . 71

Uitsluiting van aansprakelijkheid ..... 72

Gebruikte symbolen

WAARSCHUWING!

Geeft een onmiddellijk dreigend gevaar aan. Als de waarschuwing niet in acht wordt genomen, dreigen levensgevaarlijke of zeer ernstige verwondingen.

VOORZICHTIG!

Geeft een mogelijk gevaarlijke situatie aan. Als de aanwijzing niet in acht wordt genomen, kan persoonlijk letsel of materiële schade het gevolg zijn.

LET OP

Geeft gebruikstips en belangrijke informatie aan.

Symbolen op het gereedschap

Lees de gebruiksaanwijzing voordat u het gereedschap in gebruik neemt!

Draag een oogbescherming!

Kortsluitvaste veiligheids-transformator

Bescherm de accu tegen hitte, bijvoorbeeld door langdurige inwerking van zonlicht, en vuur. Er bestaat explosiegevaar.

Werp de accu niet in het vuur. Er bestaat explosiegevaar.

Apparaat is alleen geschikt voor gebruik binnen ruimtes. Stel het apparaat niet bloot aan regen. Sla elektrische apparaten en accu's op in droge ruimtes.

Afvalverwijderingsinstructies (zie pagina 71)!

Voor uw veiligheid

WAARSCHUWING!

Lees alle met het elektrisch gereedschap meegeleverde veiligheidsvoorschriften, aanwijzingen, afbeeldingen en specificaties. Als de veiligheidsvoorschriften en aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsvoorschriften en aanwijzingen voor de toekomst.

Lees voordat u het elektrische gereedschap gebruikt en handel daarna volgens:

• deze gebruiksaanwijzing,
• de "Algemene veiligheidsvoorschriften" voor het gebruik van elektrische gereedschappen in de meegeleverde brochure (documentnummer: 315.915),
• de op de plaats van gebruik geldende regels en voorschriften ter voorkoming van ongevallen.

Dit elektrische gereedschap is geconstrueerd volgens de stand van de techniek en de erkende veiligheidstechnische regels.

Toch kunnen bij het gebruik ervan levensgevaar en verwondingsgevaar voor de gebruiker en voor andere personen resp. gevaren voor beschadigingen aan de machine of aan andere zaken optreden.

Het elektrische gereedschap mag alleen worden gebruikt

• volgens de bestemming,
• in een veiligheidstechnisch optimale toestand.

Verhelp storingen die de veiligheid in gevaar brengen onmiddellijk.

Gebruik volgens bestemming

De accu-slagschroevendraaier IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4" 18.0-EC is bestemd

• voor professioneel gebruik in de industrie en door de vakman,
• voor het vastdraaien en losdraaien van moeren en schroeven in de aangegeven afmetingen.

Veiligheidsvoorschriften voor boormachines en schroevendraaiers

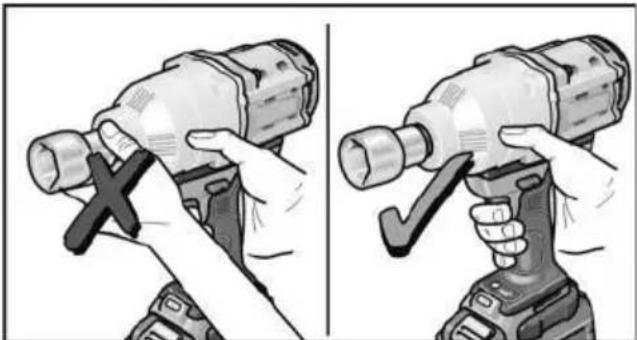

■ Houd het gereedschap alleen aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap of de schroeven verborgen stroomleidingen of de eigen stroomkabel kunnen raken. Contact van de schroeven met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.

■ Gebruik de extra handgrepen als deze bij het elektrische gereedschap zijn geleverd. Het verlies van de controle kan tot verwondingen leiden.

- Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Doordringen in een waterleiding veroorzaakt materiële schade.

■ Schakel het elektrische gereedschap meteen uit wanneer het inzetgereedschap blokkeert. Wees verdacht op hoge reactiemomenten, die een terugslag veroorzaken. Het inzetgereedschap blokkeert wanneer:

• het elektrische gereedschap wordt overbelast of
• het in het te bewerken werkstuk verkant.

■ Houd het elektrische gereedschap goed vast. Bij het vastdraaien en losdraaien van schroeven kunnen gedurende korte tijd hoge reactiemomenten optreden.
■ Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen
■ Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het weglegt. Het inzetgereedschap kan ergens in verward raken, waardoor u de controle over het elektrische gereedschap verliest.
■ Gebruik alleen originele accu's met de spanning die op het typeplaatje van uw elektrisch gereedschap is aangegeven. Bij gebruik van andere accu's, bijvoorbeeld imitaties, geregenereerde accu's of afwijkende fabricaten, bestaat het risico van verwonding en materiële schade door exploderende accu's.

Veiligheidsvoorschriften voor de omgang met accu's

■ Open de accu niet. Er is risico op kortsluiting.
■ Bescherm de accu tegen hitte, bijvoorbeeld door langdurige inwerking van zonlicht, en tegen vuur, water en vocht. Er bestaat explosiegevaar.
Bij beschadiging of onjuist gebruik van de accu kunnen er dampen vrijkomen. Zorg voor frisse lucht en raadpleeg bij klachten een arts. De dampen kunnen de luchtwegen irriteren.
Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact. Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.
■ Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplader die voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer deze met andere accu's wordt gebruikt.

■ Door spitse voorwerpen zoals spijkers en schroevendraaiers of door krachtinwerking van buitenaf kan de accu beschadigd worden. Er kan een interne kortsluiting ontstaan en de accu kan ontbranden, roken, exploderen of oververhit raken.

Speciale veiligheidsvoorschriften

■ Zet voor alle werkzaamheden aan het elektrische gereedschap de schakelaar voor selectie van de draairichting in de middelste stand.
Bedien de schakelaar voor selectie van de draairichting en de instelling van het draaimoment alleen wanneer het gereedschap stilstaat.
■ Gebruik voor het markeren van het elektrische gereedschap alleen stickers. Boor geen gaatjes in het machinehuis.

Geluid en trillingen

i LET OP

De geluids- en trillingswaarden zijn vast-gesteld volgens EN 62841. De waarden kunt u vinden in de tabel "Technische gegevens".

WAARSCHUWING!

De aangegeven meetwaarden gelden voor nieuwe gereedschappen. Bij dagelijks gebruik veranderen geluids- en trillingswaarden.

i LET OP

Het in deze instructies vermelde trillingsniveau is gemeten volgens een meetmethode zoals beschreven in de norm EN 62841 en kan worden gebruikt voor de onderlinge vergelijking van elektrische gereedschappen. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Het vermelde trillingsniveau geldt voor de voornaamste toepassingen van het elektrische gereedschap.

Indien het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of zonder voldoende onderhoud, kan het trillingsniveau afwijken.

Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moeten ook de tijden in

aanmerking worden genomen waarin het gereedschap uitgeschakeld is, of waarin het wel loopt, maar niet feitelijk wordt gebruikt. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verminderen. Leg aanvullende veiligheidsmaatregelen vast ter bescherming van de bediener tegen het effect van trillingen, zoals: onderhoud van elektrisch gereedschap en inzetgereedschappen, warm houden van de handen, organisatie van de arbeidsprocessen.

VOORZICHTIG!

Draag een gehoorbescherming bij een geluidsdruk van meer dan 85 dB(A).

Technische gegevens

Apparaat IW 1/2"		18.0-EC	IW 1/2"95018.0-EC	ID 1/4"18.0-EC	IW 3/4"18.0-EC
Type		Slag-schroe-vendraaier	Slag-schroe-vendraaier	Slag-schroe-vendraaier	Slag-schroe-vendraaier
toegestane accu's Ah		AP 18.0/2,5AP 18.0/5,0AP 18.0/8,0
toegestane opladers		CA 10.8/18.0CA 18.0
Draaimoment, maximaal– Harde schroefverbinding	Nm 250		950	225	1060
Onbelast toerental– niveau 1– niveau 2– niveau 3	min ^-1	150020002500	50010002100	150020002500	90010001700
Aantal slagen– niveau 1– niveau 2– niveau 3	min ^-1	130028003300	100020002450	130028003300	180020002200
Gewicht volgens “EPTA-procedure 01/2003” (zonderaccu)	kg 1,1	3,1 1,1 3,3
Gewicht accu 2,5 Ah5,0 Ah8,0 Ah	kg	0,40,71,1
toegestane omgevingstempe-ratuur- voor het oplaadproces- voor gebruik en opslag	°C	-10 ... +40<50
A-gewogen geluidsdrukniveau
Geluidsdrukniveau L_pA	dB(A)	91 83 91 92.3
Geluidsvermogenniveau L_WA	dB(A)	102 94 102 103,3
Onzekerheid K db		3,0
Totale trillingswaarden (vectortotaal uit drie richtingen)
Trillingsemissiewaarde a_h bij ....
– Schroeven	m/s ^2	18,5	15,1	18,5	12,4
Onzekerheid K	m/s ^2	1,5

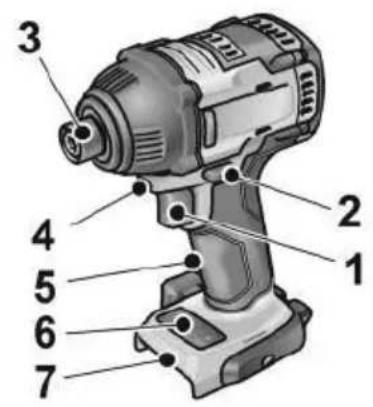

In één oogopslag

In deze gebruiksaanwijzing worden verschillende elektrische gereedschappen beschreven. Details van de afbeeldingen kunnen afwijken van het door u gekochte elektrische gereedschap.

Voor het in- en uitschakelen en het op toeren komen tot het maximale toerental

2 Schakelaar voor selectie draairichting
3 Gereedschapsopname
4 Werkplekverlichting
5 Handgreep
6 Bedieningsveld toerentalstanden
7 Insteeksleuf voor accu

8 Li-ion-accu (2,5 Ah/5,0 Ah/8,0 Ah)
9 Ontgrendelknop voor accu
10 Statusindicatie accu
11 Riemklem (niet voor IW 3/4" 18.0-EC)
12 Bevestigingsschroef
13 (niet voor IW 3/4" 18.0-EC)
14 Bithouder (niet voor IW 3/4" 18.0-EC)

Gebruiksaanwijzing

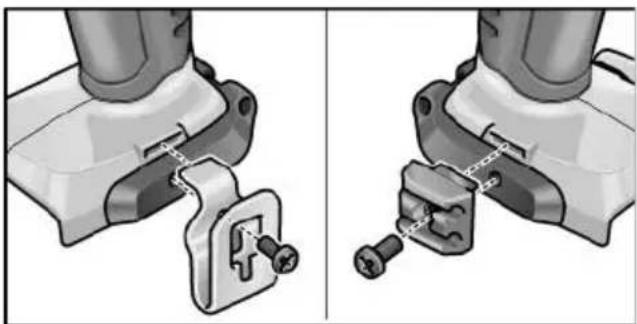

Voor de ingebruikneming

Pak het elektrische gereedschap uit en controleer of het volledig geleverd is en geen transportschade heeft.
■ Bevestig de riemklem of bithouder met de meegeleverde schroef.

De accu's zijn bij levering niet volledig opgeladen. Laad de accu's volledig op voor het eerste gebruik. Zie ook "Oplader/Oplaadproces".

Gereedschapswisseling

VOORZICHTIG!

Zet voor alle werkzaamheden aan het elektrische gereedschap de schakelaar voor selectie van de draairichting (2) in de middelste stand.

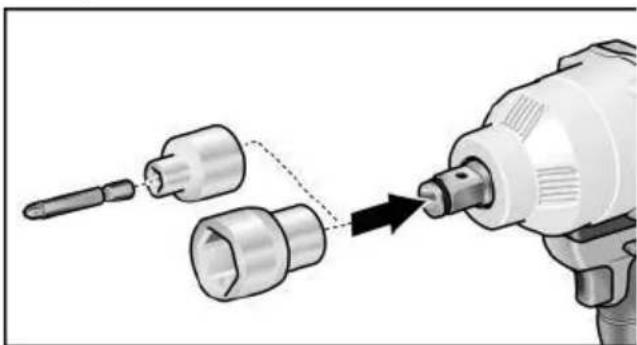

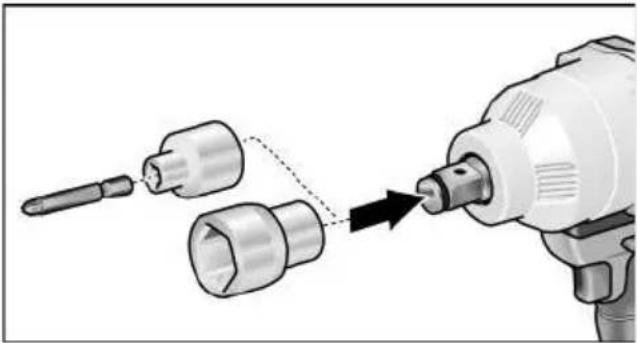

IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / IW 3/4" 18.0-EC

■ Steeksleutel op vierkant voorzetstuk van de slagschroevendraaier drukken (1.).
■ Gereedschap in steeksleutel plaatsen (2.).

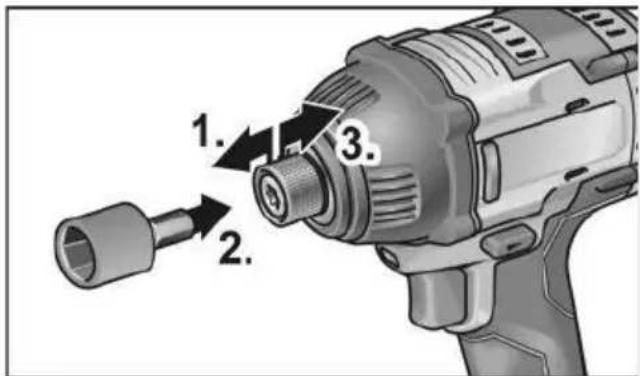

ID 1/4" 18.0-EC:

1. 2. 3.

■ Gereedschapsvergrendeling naar voren trekken (1.) en het gereedschap tot aan de aanslag indrukken (2.).
■ Laat de gereedschapsvergrendeling los.
■ Trek de gereedschapsvergrendeling naar achteren om het gereedschap te verwijderen (3.).

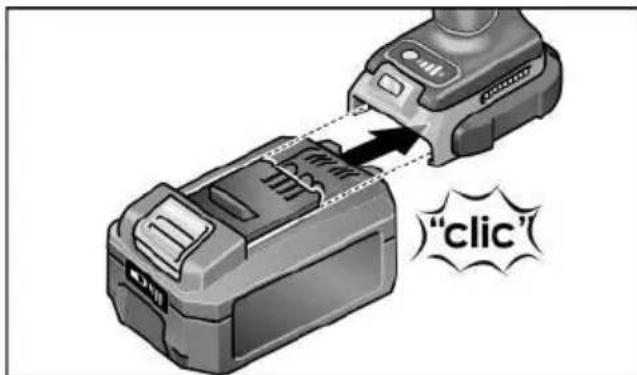

Accu plaatsen/vervangen

■ Druk de geladen accu in het elektrische gereedschap totdat deze vergrendelt.

"clic"

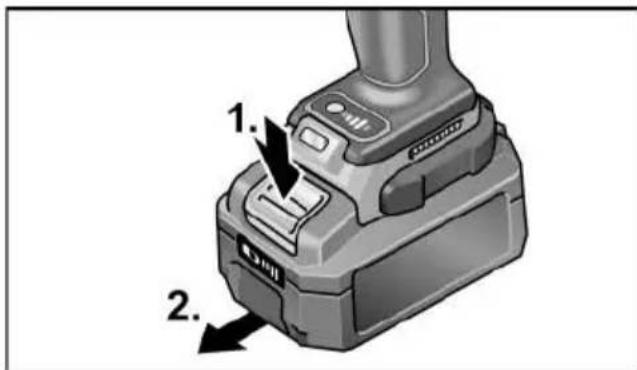

■ Om de accu te verwijderen, drukt u op de ontgrendelknop (1.) en trekt u de accu eruit (2.).

1. 2.

VOORZICHTIG!

Bescherm de contacten van de accu wanneer deze niet wordt gebruikt. Losse metalen onderdelen kunnen de contacten kortsluiten; er is explosie- en brandgevaar!

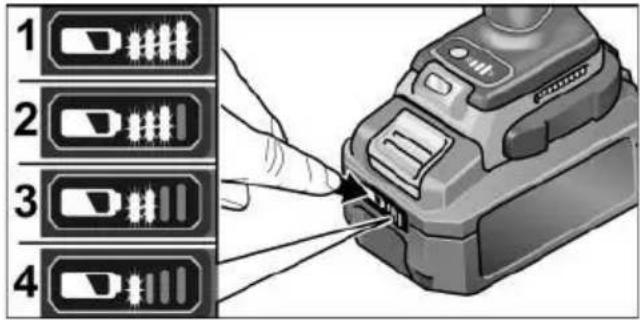

Oplaadstatus van de accu

■ De oplaadstatus van de accu is te controleren met de LED van de accustatus-indicator.

1 2 3 4

De indicator gaat na 5 seconden uit.

Als de LED knippert, moet de accu worden opgeladen. Als de LED na het indrukken van de knop niet oplicht, is de accu defect en moet deze worden vervangen.

Selectie van de draairichting

VOORZICHTIG!

Wijzig de draairichting alleen als het elektrische gereedschap stilstaat.

■ Zet de selectieschakelaar voor de draairichting in de gewenste stand:

• Links: tegen de klok in (schroeven uitdraaien, schroeven losdraaien)
  – Rechts: met de klok mee (boren, schroeven indraaien, schroeven vastdraaien)
• Midden: inschakelblokkering (gereedschapswissel, bij alle werkzaamheden aan het elektrische gereedschap)

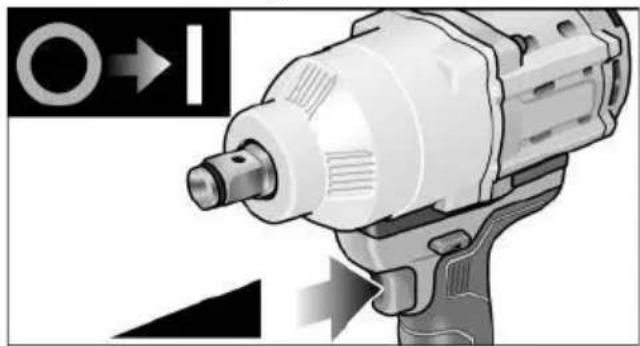

Elektrisch gereedschap inschakelen

Apparaat inschakelen:

■ Druk de schakelaar in. Met de schakelaar van het elektrische gereedschap kan het toerental stapsgewijs tot de maximale waarde worden verhoogd.

Apparaat uitschakelen:

■ Laat de schakelaar los.

LET OP

- Het elektrische gereedschap beschikt over een rem, waardoor het inzetgereedschap na het loslaten van de schakelaar meteen stopt. - Wanneer het elektrische gereedschap langdurig wordt gebruikt, moet er hoofdzakelijk met een volledig ingedrukte schakelaar worden gewerkt.

Werkplekverlichting in-/uitschakelen

1. Keuzeschakelaar voor draairichting (2) in stand „vooruit“ of „achteruit“ zetten.

2. Aan-/uit-schakelaar (1) elektrisch gereedschap indrukken – Werkplekverlichting brandt

3. Aan-/uit-schakelaar (1) elektrisch gereedschap loslaten – Werkplekverlichting dooft automatisch na ca. 10 s

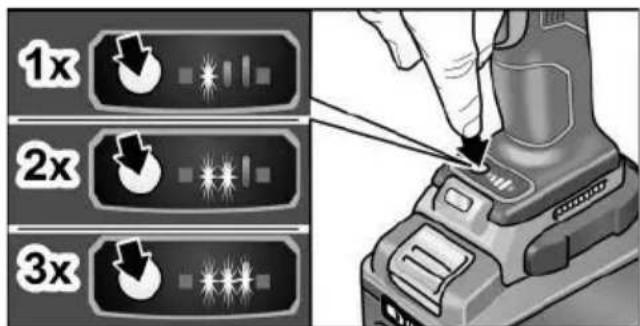

Toerental- en draaimomentkeuze

1x 2x 3x

Toerental/draaimoment omschakelen

1. Aan-/uit-schakelaar (1) inschakelen

2. Modusschakelaar kort indrukken (ca. 0,5 s).

- Eén LED brandt - draaimoment:

IW 1/2" 18.0-EC:	150 Nm / 1500 min ^-1
IW 1/2" 950 18.0-EC:	280 Nm / 500 min ^-1
ID 1/4" 18.0-EC:	60 Nm / 1500 min ^-1
IW 3/4" 18.0-EC:	300 Nm / 900 min ^-1

1. Modusschakelaar kort indrukken

- Twee LED's branden - draaimoment::

IW 1/2" 18.0-EC:	180 Nm / 2000 min ^-1
IW 1/2" 950 18.0-EC:	700 Nm / 1000 min ^-1
ID 1/4" 18.0-EC:	105 Nm / 2000min ^-1
IW 3/4" 18.0-EC:	590 Nm / 1000 min ^-1

1. Modusschakelaar kort indrukken

- Drie LED's branden - draaimoment:

IW 1/2" 18.0-EC:	250 Nm / 2500 min ^-1
IW 1/2" 950 18.0-EC:	950 Nm / 2100 min ^-1
ID 1/4" 18.0-EC:	225 Nm / 2500 min ^-1
IW 3/4" 18.0-EC:	1060 Nm / 1700 min ^-1

1. Modusschakelaar kort indrukken
2. Eén LED brandt - draaimoment schakelt terug naar:

IW 1/2" 18.0-EC: 150 Nm

IW 1/2" 950 18.0-EC: 280 Nm

ID 1/4" 18.0-EC: 60 Nm

IW 3/4" 18.0-EC: 300 Nm

Draaimoment kan zoals beschreven weer opgevoerd worden.

In de achteruitloop van het elektrische gereedschap – heeft slechts één toerental – gaan de LED's in de voet automatisch uit.

Enkeleslagmodus in slagschroeven-draaiermodus omschakelen (alleen ID 1/4 "en IW 1/2")

■ Modusschakelaar ca. 1,5 s indrukken.

- LED-modusindicatie brandt - enkeleslagmodus actief.

- LED-modusindicatie brandt niet – slagschroevendraaiermodus actief.

Werkzaamheden met het elektrische gereedschap

VOORZICHTIG!

Zet voor alle werkzaamheden aan het elektrische gereedschap de schakelaar voor selectie van de draairichting (2) in de middelste stand.

i LET OP

Om ervoor te zorgen dat de bediening bij het schroeven gemakkelijker gaat, kan de schroefbit ook direct in de gereedschapsopname van het apparaat ingezet worden.

1. Gereedschapshouder (wisselboorhouder, hoekopzetstuk) monteren.
2. Plaats de accu.
3. Gereedschap (boren, schroefbits, bithouder) inzetten.
4. Stel de selectie van het draaimoment in op het gewenste niveau.
5. Stel de gewenste draairichting in.
6. Houd het elektrische gereedschap met één hand vast aan de handgreep en neem de werkpositie in. Bedien bij draaiende motor nooit de schakelaar voor selectie van de draairichting of de instelling van het draaimoment!

1. Schakel het apparaat in.
   Na einde van de werkzaamheden:
2. Laat de schakelaar los.
3. Zet de schakelaar voor selectie van de draairichting (2) in de middelste stand.

Onderhoud en verzorging

Reiniging

WAARSCHUWING!

Bij het bewerken van metalen kan zich bij intensief gebruik geleidend stof in het machinehuis ophopen.

■ Reinig het elektrische gereedschap en de ventilatiespleten regelmatig. De frequentie van de reiniging is afhankelijk van het bewerkte materiaal en van de duur van het gebruik.
■ Blaas de binnenzijde van het machinehuis met de motor regelmatig met droge perslucht door. Laat het elektrische gereedschap daarbij draaien.

Reparaties

Laat reparaties uitsluitend uitvoeren in de werkplaats van een door de fabrikant erkende klantenservice.

Vervangingsonderdelen en toebehoren

Zie voor meer toebehoren, in het bijzonder inzetgereedschappen, de catalogi van de fabrikant.

Explosietekeningen en onderdelenlijsten vindt u op onze website: www.flex-tools.com

Transport

De hoeveelheid lithiumequivalent van de meegeleverde accu ligt onder de gangbare maximale waarden. Daarom vallen de accu als afzonderlijk onderdeel en het gehele elektrische gereedschap met toebehoren niet onder de nationale of internationale voorschriften voor gevaarlijke stoffen. Bij transport van meerdere apparaten met lithium-ion-accu's kunnen deze voorschriften relevant worden en kunnen speciale veiligheidsmaatregelen (bijv. voor de verpakking) vereist zijn. Informeer in dat geval naar de voorschriften in het land van gebruik.

CE-conformiteit

Wij verklaren als alleen verantwoordelijke dat het onder "Technische gegevens" beschreven product voldoet aan de volgende normen en normatieve documenten:

EN 62841 volgens de bepalingen van de richtlijnen 2014/30/EU, 2006/42/EG, 2011/65/EU.

Verantwoordelijk voor technische documentatie:

Afvoeren van verpakking en machine

WAARSCHUWING!

Maak afgedankte elektrische gereedschappen onbruikbaar voordat deze worden afgevoerd:

• op het lichtnet aangesloten elektrisch gereedschap door verwijdering van het netsnoer,
• op accu's werkend elektrisch gereedschap door verwijdering van de accu.

Alleen voor EU-landen.

Gooi elektrische gereedschappen niet bij het huisvuil. Volgens de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur en de omzetting van de richtlijn in nationaal recht moeten versleten elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze opnieuw worden gebruikt.

Terugwinning van grondstoffen in plaats van afvalverwijdering.

Gereedschap, toebehoren en verpakking dienen op een voor het milieu verantwoorde manier te worden hergebruikt. De kunststof delen zijn gekenmerkt om deze per soort te kunnen recyclen.

WAARSCHUWING!

Gooi accu's en batterijen niet bij het huisvuil, in het vuur of in het water. Demonteer opgebruikte accu's niet.

Accu's/batterijen moeten worden ingezameld, gerecycled of op milieuvriendelijke wijze verwijderd.

Alleen voor EU-landen.

Volgens de Europese richtlijn 2006/66/EG moeten defecte of versleten accu's en batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze opnieuw worden gebruikt.

i LET OP

Vraag uw vakhandel naar de mogelijkheden om uw oude gereedschap en accu's af te geven.

Uitsluiting van aansprakelijkheid

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade en verloren winst door onderbreking van de werkzaamheden die door het product of het niet-mogelijke gebruik van het product zijn veroorzaakt.

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade die door ondeskundig gebruik of in combinatie met producten van andere fabrikanten is veroorzaakt.

Indhold

(niet voor IW 3/4" 18.0-EC)

12 Monteringsskrue

(niet voor IW 3/4" 18.0-EC)

13 Bitholder

(niet voor IW 3/4" 18.0-EC)

Brugsanvisning

Inden ibrugtagning

Purtați ochelari de protectie!
