Τύπος προϊόντος	Ανιχνευτής κίνησης υπέρυθρων
Μάρκα	Steinel
Μοντέλο	IS 2180 ECO
Διαστάσεις (Υ × Π × Β)	120 × 78 × 55 mm
Βάρος	Περίπου 150 g (εκτίμηση)
Ηλεκτρική τροφοδοσία	230–240 V, 50 Hz
Γωνία ανίχνευσης	180° οριζόντια, 90° κάθετα
Εμβέλεια ανιχνευτή	5 m ή 12 m (ρυθμιζόμενο μέσω φακού)
Ρύθμιση λυκόφωτος	2 έως 2.000 lux
Χρονοκαθυστέρηση	10 s έως 15 λεπτά
Μέγιστη μεταγόμενη ισχύς	2.000 W (λαμπτήρας πυράκτωσης/αλογόνου)
Βαθμός προστασίας	IP 54
Θερμοκρασία λειτουργίας	–20 °C έως +50 °C
Κύριες λειτουργίες	Ανίχνευση κίνησης, αυτόματη μεταγωγή φωτισμού, ρυθμίσεις χρονοκαθυστέρησης και ορίου λυκόφωτος
Συντήρηση και καθαρισμός	Καθαρίστε τον φακό με ένα υγρό πανί, χωρίς απορρυπαντικό
Ασφάλεια	Κόψτε την τροφοδοσία πριν από επέμβαση· εγκατάσταση από επαγγελματία σύμφωνα με τα πρότυπα
Ανταλλακτικά και επισκευασιμότητα	Διαθέσιμα αξεσουάρ: γωνιακά στηρίγματα τοίχου· επισκευή υπό εγγύηση κατασκευαστή
Εγγύηση κατασκευαστή	5 χρόνια για ανιχνευτές (καταναλωτές και επαγγελματίες)

Συχνές ερωτήσεις - IS 2180 ECO STEINEL

Πώς ρυθμίζω την εμβέλεια του ανιχνευτή;

Ο φακός είναι αφαιρούμενος και περιστρεφόμενος. Για εμβέλεια 5 m, τοποθετήστε τον φακό με το εικονίδιο 5 m ορατό· για 12 m, τοποθετήστε τον με το εικονίδιο 12 m. Χρησιμοποιήστε ένα κατσαβίδι για να αποσυνδέσετε τον φακό από την πλαϊνή εγκοπή και στη συνέχεια τοποθετήστε τον ξανά στην επιθυμητή θέση.

Πώς ρυθμίζω τη διάρκεια φωτισμού (χρονοκαθυστέρηση);

Η χρονοκαθυστέρηση ρυθμίζεται μέσω μιας βίδας ρύθμισης που είναι προσβάσιμη μετά την αφαίρεση του καλύμματος. Γυρίστε τη βίδα προς τα αριστερά για ελάχιστη διάρκεια (περίπου 10 s) ή προς τα δεξιά για μέγιστη (περίπου 15 λεπτά). Η εργοστασιακή ρύθμιση είναι 10 s.

Πώς ρυθμίζω το όριο ενεργοποίησης ημέρας/νύχτας;

Το λυκόφως ρυθμίζεται από 2 έως 2.000 lux. Για λειτουργία ημέρας, γυρίστε τη βίδα ρύθμισης τελείως αριστερά (2.000 lux). Για λειτουργία νύχτας, γυρίστε τη δεξιά (2 lux). Εκτελέστε αυτή τη ρύθμιση με τον φακό στη θέση του.

Τι να κάνω αν ο ανιχνευτής δεν ανάβει;

Ελέγξτε: τη ρύθμιση λυκόφωτος (όχι σε θέση νύχτας κατά τη διάρκεια της ημέρας), τον λαμπτήρα, τον διακόπτη, την ασφάλεια και την καλωδίωση. Βεβαιωθείτε ότι η ζώνη ανίχνευσης δεν είναι φραγμένη.

Γιατί ο ανιχνευτής ανάβει ακατάλληλα;

Πιθανές αιτίες: κινήσεις δέντρων, αυτοκινήτων, ζώων, διακυμάνσεις θερμοκρασίας (άνεμος, βροχή). Χρησιμοποιήστε τα τοποθετούμενα καλύμματα για να μειώσετε τη ζώνη ανίχνευσης ή μετακινήστε τον ανιχνευτή.

Πώς εγκαθιστώ τον ανιχνευτή στον τοίχο;

Κόψτε την τροφοδοσία. Αφαιρέστε το κάλυμμα, αποσυνδέστε την εγκοπή για να ανοίξετε το περίβλημα. Ανοίξτε τρύπες (Ø 6 mm), τοποθετήστε τους ούπα. Περάστε τα καλώδια (τροφοδοσία και συσκευή) και συνδέστε σύμφωνα με το διάγραμμα (L, N, PE). Τοποθετήστε ξανά το περίβλημα, εγκαταστήστε τον φακό, ρυθμίστε τις λειτουργίες και μετά τοποθετήστε το κάλυμμα και βιδώστε το.

Ποια είδη λαμπτήρων μπορώ να συνδέσω;

Ο ανιχνευτής υποστηρίζει έως 2.000 W για λαμπτήρες πυράκτωσης/αλογόνου, 350 W για φθορίζοντες σωλήνες με ηλεκτρονικό ballast, 500 VA για μη αντισταθμισμένους σωλήνες, 1.000 VA για αλογόνου χαμηλής τάσης, 100 W για LED < 2 W, κλπ. Συμβουλευτείτε τα τεχνικά χαρακτηριστικά για περισσότερες λεπτομέρειες.

Πώς χρησιμοποιώ τη χειροκίνητη λειτουργία;

Μπορείτε να εγκαταστήσετε έναν διακόπτη σειράς ή εναλλαγής στο καλώδιο τροφοδοσίας. Στη θέση I (αυτόματο), ο ανιχνευτής λειτουργεί κανονικά. Στη θέση II (χειροκίνητο), ο φωτισμός παραμένει μόνιμα αναμμένος. Ένας κανονικά κλειστός διακόπτης επιτρέπει προσωρινή χειροκίνητη ενεργοποίηση.

Πώς καθαρίζω τον ανιχνευτή;

Χρησιμοποιήστε ένα υγρό πανί για να καθαρίσετε τον φακό. Μη χρησιμοποιείτε απορρυπαντικά, μπορεί να βλάψουν τον φακό. Πριν από κάθε καθαρισμό, κόψτε την τροφοδοσία.

Ποια είναι η εγγύηση αυτού του προϊόντος;

Η Steinel προσφέρει εγγύηση 5 ετών για τους ανιχνευτές (IS 2180 ECO). Καλύπτει ελαττώματα υλικού ή κατασκευής. Για τους καταναλωτές, επιλογή μεταξύ επισκευής, αντικατάστασης ή πίστωσης· για τους επαγγελματίες, επισκευή ή αντικατάσταση. Φυλάξτε την απόδειξη αγοράς.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ IS 2180 ECO STEINEL

GR..109 Τηρείτε γραπτές οδηγίες!

Αξιότιμε Πελάτη, σας ευχαριστούμε πολύ για την εμπιστοσύνη σας να αγοράσετε τον υπέρυθρο αισθητήρα της STEINEL. Επιλέξατε ένα προϊόν υψηλής ποιότητας, το οποίο κατασκευάζεται, ελέγχεται και συσκευάζεται με μέγιστη προσοχή. Σας παρακαλούμε, πριν

από την εγκατάσταση να εξοικειωθείτε με τις παρούσες οδηγίες. Διότι μόνο η εξειδικευμένη εγκατάσταση και θέση σε λειτουργία μπορούν να διασφαλίσουν τη μακρόχρονη, αξιόπιστη και άψογη λειτουργία χωρίς διαταραχες. Επιθυμία μας είναι να χαρείτε το νέο σας ανιχνευτή με υπέρυθρο αισθητήρα.

1. Περιγραφή συσκευής

1 Bída aσφάλισης
2 Διακοσμητική μάσκα
3 Φακός (αφαιρέσιμος και περιστρεφόμενος για την επιλογή της βασικής ρυθμισης εμβελειας από μέγ. 5 m ή 12 m)

4 Púθμιση ευαισθησίας 2–2.000 Lux
5 Ρύθμιση χρόνου 10 δευτ. 15 λεπ.

6 Ασφαλιστική μύτη (πτυσσόμενο πλαίσιο για εγκατάσταση και σύνδεση με το δίκτυο)

2. Τεχνικά δεδομένα

Διαστάσεις (Υ × Π × Β): 120 × 78 × 55 mm

Ισχύς:

Φορτίο λαμπτήρα πυράκτωσης / αλογόνου	2.000 W
Λαμπτήρες φθορισμού στραγγαλιστικό πηνίο	350 W
Λαμπτήρες φθορισμού χωρίς αντιστάθμιση	500 VA
Λαμπτήρες φθορισμού σειριακή αντιστάθμιση	900 VA
Λαμπτήρες φθορισμού σε παράλληλη αντιστάθμιση	500 VA
Λαμπτήρες αλογόνου χαμηλής τάσης	1.000 VA

LED < 2 W 100 W

Χωρητικό φορτίο 132 μF

Σύνδεση δικτύου: 230 – 240 V, 50 Hz

Γωνία κάλυψης: 180° οριζοντίως, 90° καθέτως

Εμβέλεια αισθητήρα: Βασική ρύθμιση 1: μέγ. 5 m Βασική ρύθμιση 2: μέγ. 12 m (ρύθμιση εργοστασίου) + ρύθμιση ακριβείας με μάσκες καλυψης 1 – 12 m

Ρύθμιση χρόνου: 10 δευτ. – 15 λεπ. (ρύθμιση εργοστασίου: 10 δευτ.)

Ρύθμιση ευαισθησίας: 2 – 2.000 Lux (ρύθμιση εργοστασίου: 2.000 Lux)

Είδος προστασίας: IP 54

Όρια θερμοκρασίας: -20 °C έως +50 °C

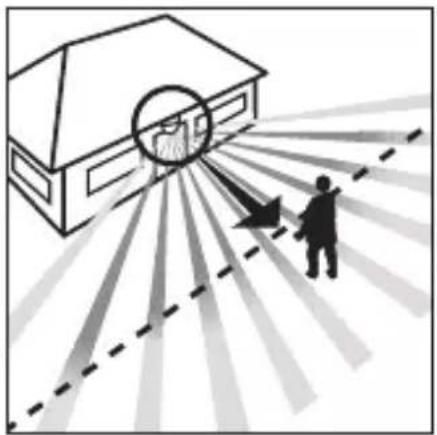

3. Η αρχή λειτουργίας

Η συσκευή IS 2180 ECO διαθέτει δύο πυρο-αισθητήρες 120°, οι οποίοι ανιχνεύουν την αόρατη θερμική ακτινοβολία κινούμενων σωμάτων (ανθρώπων ζώων, κ.λπ.). Η ανιχνευθείσα θερμική ακτινοβολία μετατρέπεται ηλεκτρονικά και ενεργοποιεί ένα συνδεδεμένο καταναλωτή

(π.χ. μία λάμπα). Μεσα από εμπόδια όπως π.χ. τοίχους ή υαλοπίνακες δεν ανιχνεύεται θερμική ακτινο- βολία, και συνεπώς δεν επι- τυγχάνεται ενεργοποίηση. Με τη βοήθεια των δύο πυ- ρο-αισθητήρων επιτυγχάνε- ται γωνία κάλυψης 180° με γωνία ανοίγματος 90°. Ο φα-

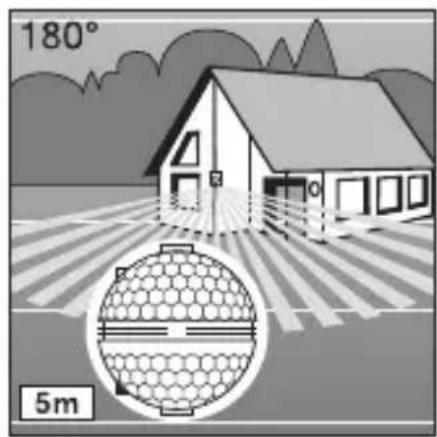

κός είναι αφαιρέσιμος και περιστρεφόμενος. Αυτό προσφέρει τη δυνατότητα δύο βασικών ρυθμίσεων εμβέλειας της τάξης των 5 m ή 12 m το ανώτερο. Με τα χωριστά διαθέσιμα στηρίγματα τοίχου, ο αισθητήρας υπέρυθρων μπορεί να τοποθετηθεί εύκολα σε εσωτερικές και εξωτερικές γωνίες.

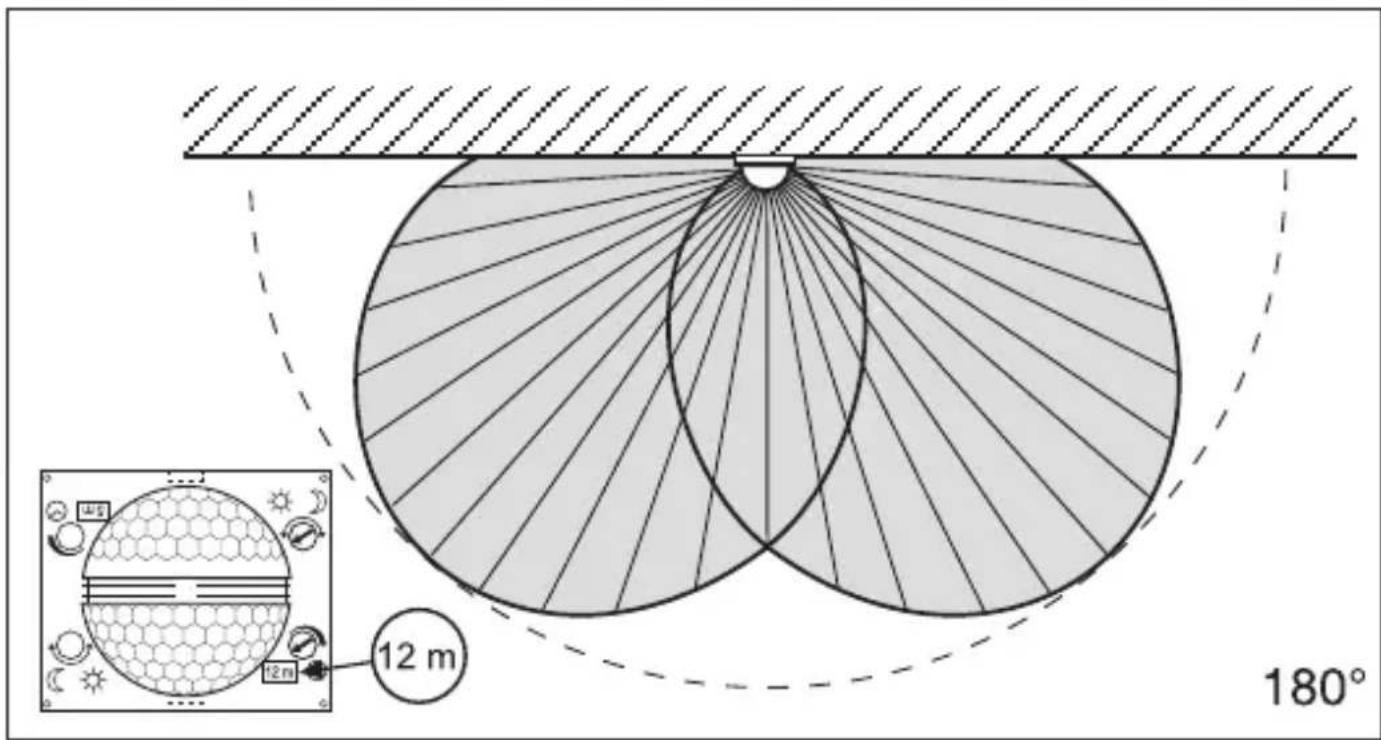

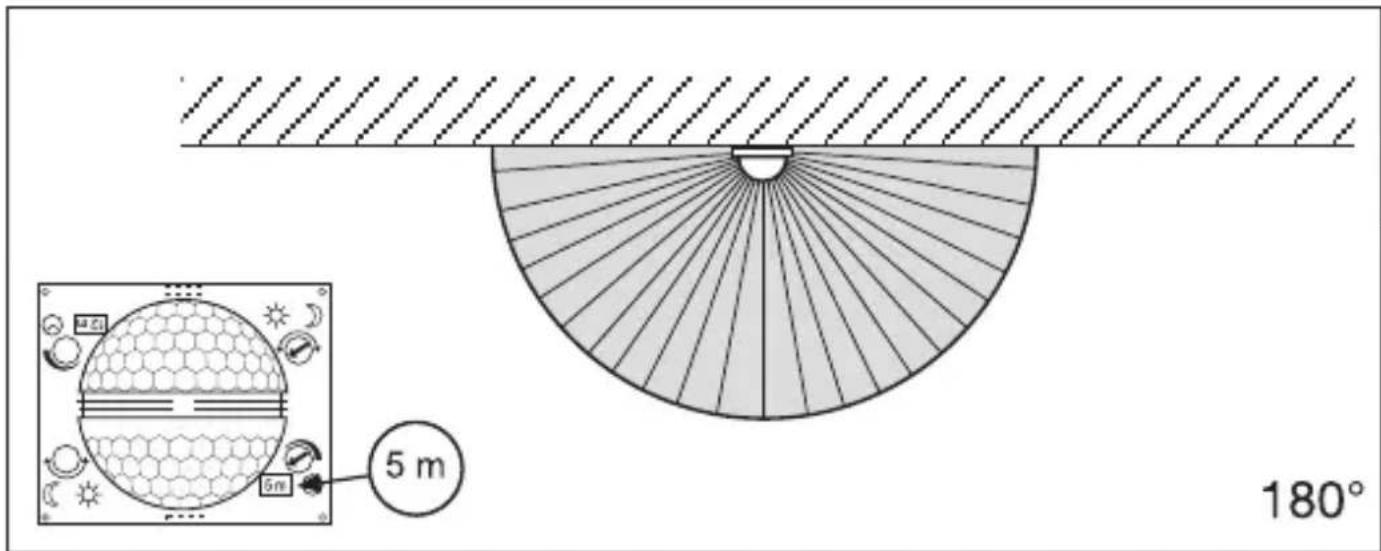

Εμβέλεια μέγ. 12 m Εμβέλεια μέγ. 5 m

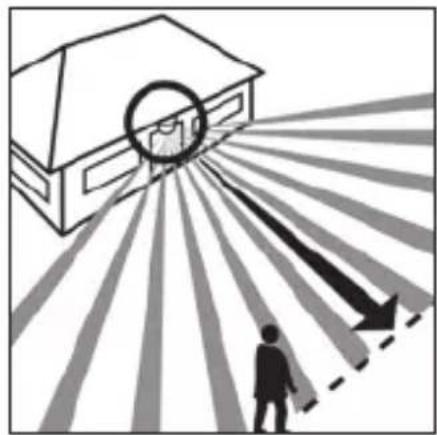

Κατεύθυνση κίνησης: μετωπικά

Κατεύθυνση κίνησης: πλάγια

Σημαντικό: Την ασφαλέστερη ανίχνευση κινήσεων την επιτυγχάνετε, εάν εγκαταστήσετε τη συσκευή πλάγια ως προς την κατεύθυνση κίνησης και εφόσον δεν παρεμποδίζουν την ορατότητα του αισθητήρα εμπόδια (όπως π.χ. δέντρα, τοίχοι κ.λπ.).

4. Υποδείξεις ασφάλειας

■ Πριν από την εκτέλεση κάθε εργασίας στον ανιχνευτή κινήσεων, πρέπει να διακόπτεται η παροχή ηλεκτρικής τάσης!
■ Κατά την εγκατάστα- ση πρέπει ο συνδεόμενος ηλεκτρικός αγωγός να εί- ναι ελεύθερος ηλεκτρικής τάσης. Για το λογο αυτό πρέπει πρώτα να διακό- πτετε το ηλεκτρικό ρεύ- μα και να ελέγχετε με δο- κιμαστικό τάσης αν πράγ-

ματι έχει διακοπεί η παρο- χή ηλεκτρικής τάσης.
■ Κατά την εγκατάσταση του αισθητήρα πρόκειται για εργασία στο δίκτυο ηλεκτρικής τάσης. Συνεπώς θα πρέπει να γίνεται εξειδικευμένα και σύμφωνα με τις σχετικές προδιαγραφές εγκατάστασης και τους κανονισμούς σύνδεσης. (DE: VDE 0100, AT: ÖVE-EN 1, CH: SEV 1000). ■ Έχετε υπόψη σας ότι ο

αισθητήρας πρέπει να ασφαλιστεί με προστα- τευτικό διακόπτη κυκλώ- ματος 10 Α. Το καλώ- διο ηλεκτρικής τροφοδο- σίας επιτρέπεται να έχει το ανώτερο διάμετρο 10 mm. ■ Η ρύθμιση χρόνου και ευ- αισθησίας να γίνεται μόνο εφόσον ειναι προσαρμο- σμένος ο φακός.

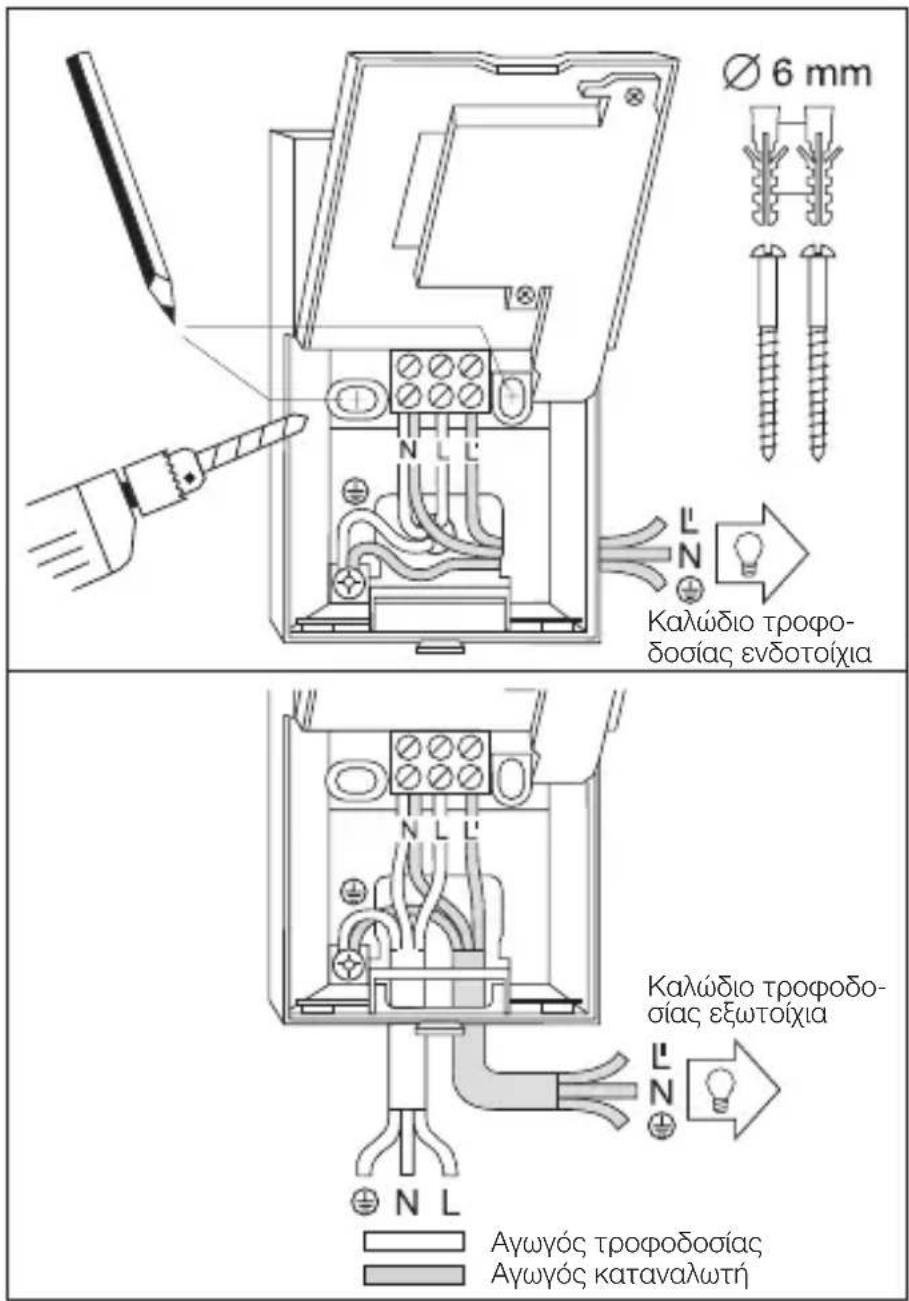

5. Εγκατάσταση / Τοποθέτηση στον τοίχο

Σημείωση: Για την επίτοιχη τοποθέτηση μπορεί να χρησιμοποιηθεί το εσωτερικό γωνιακό στήριγμα τοίχου που διατίθεται χωριστά. Τα καλώδια μπορούν εύκολα να περαστούν από επάνω και πίσω από τη συσκευή, μέσα από το άνοιγμα της επιφανειακής όδευσης καλωδίων.

Το σημείο εγκατάστασης θα πρέπει να απέχει τουλάχιστον 50 cm από άλλο λαμπτήρα, διότι η θερμική ακτινοβολία του ενδέχεται να ενεργοποιεί εσφαλμένα τον αισθητήρα. Για να μπορέσουν να επιτευχθούν οι αναφερόμενες εμβέλειες των 5 / 12 m, θα πρέπει το ύψος εγκατάστασης να ανέρχεται περ. σε 2 m. Βήματα εγκατάστασης: 1. Άφαιρέστε διακοσμητική μάσκα 2, 2. Λύστε ασφαλιστική μύτη 6 και ανοίξτε πλαίσιο εγκατάστασης, 3. Σημαδέψτε σημεία για τις τρύπες, 4. Ανοίξτε τρύπες, τοποθετήστε ούπατ (∅ 6 mm), 5. Σκάψτε τοίχο για την εγκατάσταση καλωδίων ανάλογα με τις ανάγκες εξωτερικής ή χωνευτής εγκαταστασης. 6. Περάστε μέσα τα καλώδια τροφοδοσίας δικτύου και καταναλωτή και συνδέστε τα. Όταν πρόκειται για εξωτερική εγκατάσταση αγωγού τροφοδοσίας χρησιμοποιήστε τη στεγανοποιητική τάπα. a) Σύνδεση καλωδίου τροφοδοσίας Ο αγωγός τροφοδοσίας απο-τελείται από καλώδιο 2 έως 3 συρμάτων: L = Φάση N = Ουδετερος αγωγός PE = Αγωγός γείωσης ( )Σε περιπτωση αμφιβολιων πρέπει να προβείτε σε αναγνώριση των καλωδίων με δοκιμαστικό τάσης. Κατόπιν αποσυνδέετε πάλι από την ηλεκτρική τάση. Φάση (L) και ουδέτερος αγωγός (N) συνδέονται σύμφωνα με την κατάληψη ακροδεκτών. Ο αγωγός γείωσης συνδέεται στην επαφή γείωσης ( )Στον αγωγό τροφοδοσίας μπορεί φυσικά να υπάρχει ένας διακόπτης δικτύου τροφοδοσίας για ενεργοποίηση ή απενεργοποίηση. Εναλλακτικά, ο αισθητήρας μπορεί να ενεργοποιείται για το διάστημα του ρυθμισμένου χρόνου με διακόπτη στον αγωγό τροφοδοσίας.

β) Σύνδεση καλωδίου κατα- ναλωτή Το καλώδιο του καταναλωτή προς το λαμπτήρα αποτε- λείται από καλώδιο 2 έως 3 συρμάτων. Ο ρευματοφόρος αγωγός του λαμπτήρα συν- δέεται στον ακροδέκτη με τη σήμανση L’. Ο ουδέτερος αγωγός συνδέεται στον ακροδέκτη με τη σήμανση N

μαζί με τον ουδέτερο αγωγό του καλωδίου τροφοδοσίας. Ο αγωγός γείωσης προσαρμόζεται στην επαφή γείωσης (7. 7. Βιδώστε το πλαίσιο και κλείστε το πάλι. 8. Προσαρμόστε φακό αισθητήρα (εμβέλεια κατά προτίμηση, μέγ. 5 m ή 12 m) βλ. κεφάλαιο Ρύθμιση

εμβέλειας. 9. Ρύθμιση χρόνου και ευαισθησίας 4 (βλ. κεφάλαιο Λειτουργίες). 10. Προσαρμόστε διακοσμητική μάσκα 2 και ασφαλίστε τη με βίδα ασφάλισης 1 έναντι αναρμόδιας αφαιρεσης. Προσοχή: Το μπέρδεμα των συνδέσεων μπορεί να προκαλέσει βλάβη στη συσκευή.

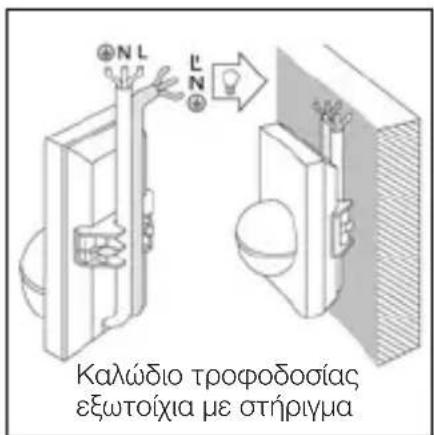

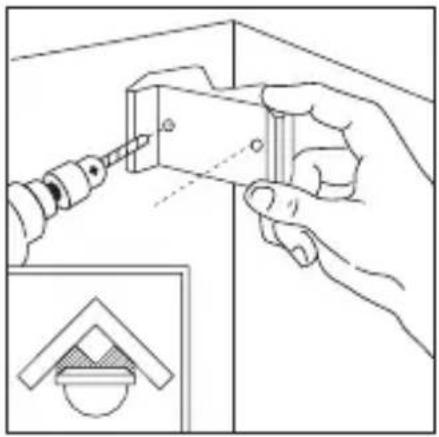

6. Εγκατάσταση με γωνιακό στήριγμα

Με τα γωνιακά στηρίγματα τοίχου, το IS 2180 ECO μπορεί να τοποθετηθεί εύκολα σε εσωτερικές και εξωτερικές γωνίες. Χρησιμοποιήστε το γωνιακό στήριγμα τοίχου ως οδηγό διάτρησης όταν ανοίγετε τις τρύπες. Με αυτόν τον τρόπο θα ανοίξετε την οπή στη σωστή γωνία και το γω- νιακό στήριγμα τοίχου μπορεί να τοποθετηθεί χωρίς προβλή- ματα. Τα γωνιακα στηρίγματα τοίχου (EAN 40071085131 μαύρο / 40071085148 λευκό) διατίθενται ως αξεσουάρ.

7. Λειτουργίες

Αφού πραγματοποιηθεί η σύνδεση με το δίκτυο, κλειστεί το πλαίσιο και προσαρμοστεί ο φακός, η εγακτάσταση μπορεί να

τεθεί σε λειτουργία. Πίσω από τη διακοσμητική μάσκα 2 έύο κρύβονται δυνατότητες ρύθμισης.

Προσοχή: Η ρύθμιση χρόνου και ευαισθησίας να γίνεται μόνο εφόσον έχει συναρμολογηθεί ο φακός.

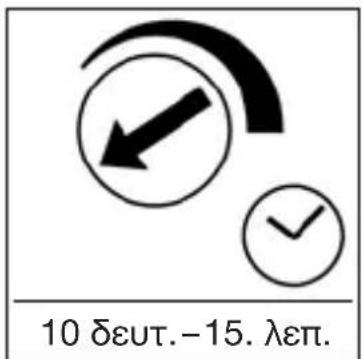

Καθυστέρηση απενεργοποίησης (Ρύθμιση χρόνου)

Η επιθυμητή διάρκεια φωτισμού του λαμπτήρα μπορεί να ρυθμιστεί αβαθμίδωτα από περ. 10 δευτ. έως μέγ. 15 λεπτά. Ρυθμιστική βίδα στο αριστερό σημείο αναστο-

λής σημαίνει μικρότερο χρόνο περ. 10 δευτ., ρυθμιστική βίδα στο δεξί σημείο αναστολής σημαίνει μεγαλύτερο χρόνο περ. 15 λεπ. Για τη ρύθμιση της περιοχής κάλυψης και για τη λειτουργία δοκιμής προτείνουμε τη ρύθμιση του μικρότερου χρόνου.

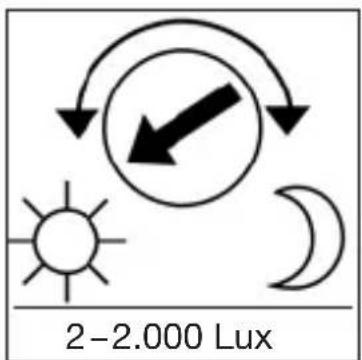

Ρύθμιση ευαισθησίας (Όριο ευαισθησίας)

Το επιθυμητό όριο ευαισθησίας του αισθητήρα μπορεί να ρυθμιστεί αδιαβάθμητα από περ. 2 Lux έως 2.000 Lux. Ρυθμιστική βίδα στο αριστερό σημείο αναστολής σημαίνει λειτουργία φωτός ημέρας περ. 2.000 Lux.

Ρυθμιστική βίδα στο δεξί σημείο αναστολής σημαίνει λειτουργία ευαισθησίας περ. 2 Lux. Κατά τη ρύθμιση της περιοχής κάλυψης και για το τεστ λειτουργίας σε φως ημέρας, πρέπει η ρυθμιστική βίδα να βρίσκεται στο δεξί σημείο αναστολής.

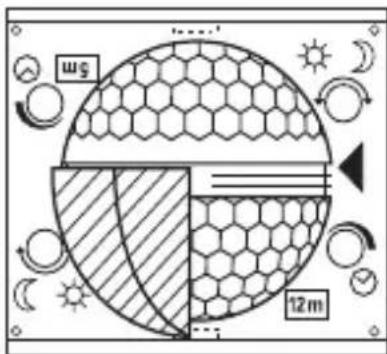

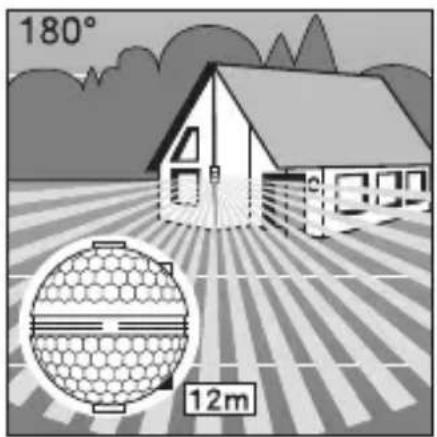

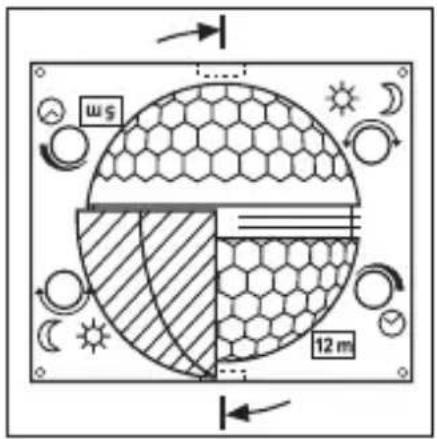

8. Βασικές ρυθμίσεις εμβέλειας

Ο φακός της συσκευής IS 2180 ΕCO είναι χωρι- σμένος σε δύο περιοχές κάλυψης. Με το ένα ἡμισυ καλύπτεται εμβέλεια έως το μέγ. 5 m, με το άλλο καλύπτεται εμβέλεια έως το μέγ. 12 m (σε ύψος εγκατάστασης περ. 2 m). Μετά την τοποθέτηση του φακού (ασφαλίστε φακό σταθερά στην προβλεπό- μενη εγκοπή) κάτω δεξιά

φαίνεται η επιλεγμένη μέγ. εμβέλεια 12 m ή 5 m. Ο φακός μπορεί να λυθεί πλευρικά από την ασφάλισή του με τη βοήθεια κατσαβιδιού και να αναπροσαρμοστεί ανάλογα με την επιθυμητή εμβέλεια.

9. Παραδείγματα

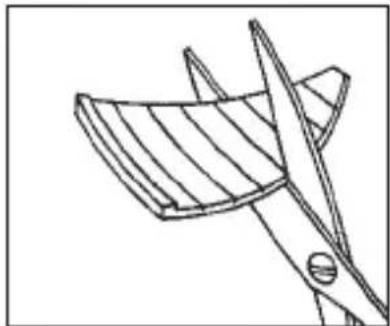

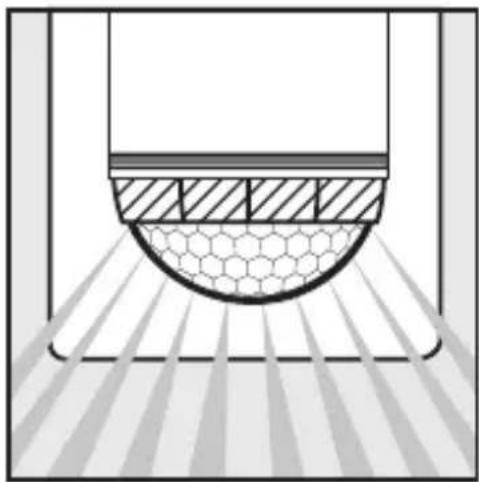

10. Ατομική ρύθμιση ακριβείας με μάσκες κάλυψης

Για την απομόνωση ή την ειδική επιτήρηση επιπλέον περιοχών όπως π.χ. δρομάκια ή γειτονικά οικόπεδα, μπορείτε να ρυθμίσετε με ακρίβεια την περιοχή κάλυψης χρησιμοποιώντας τα προσαρμοζόμενα καλύμματα.

(Βλέπε κάτω: Παραδείγματα για τη μείωση της γωνίας κάλυψης και της εμβέλειας.)

Οι μάσκες κάλυψης μπο- ρούν να χωριστούν κατά μήκος των χωρισμάτων οριζοντίως ή καθέτως ή να κοπούν με ένα ψαλίδι. Η ανάρτησή τους μπορεί να γίνει στην επάνω εσοχή στο κέντρο του φακού. Με την προσαρμογή της μάσκας σταθεροποιούνται.

11. Παραδείγματα

12. Παραδείγματα σύνδεσης

1. Λάμπα χωρίς ουδέτερο αγωγό 2. Λάμπα με ουδέτερο αγωγό

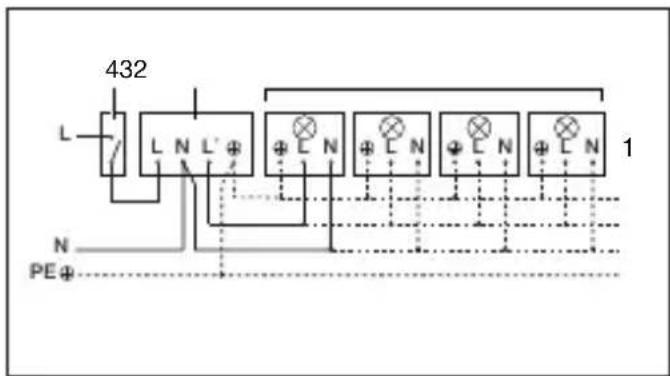

1. Σύνδεση μέσω διακόπτη σειράς για λειτουργία με το χέρι και αυτόματα


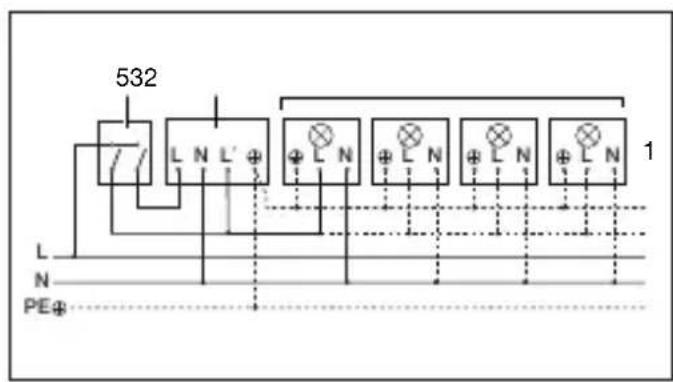

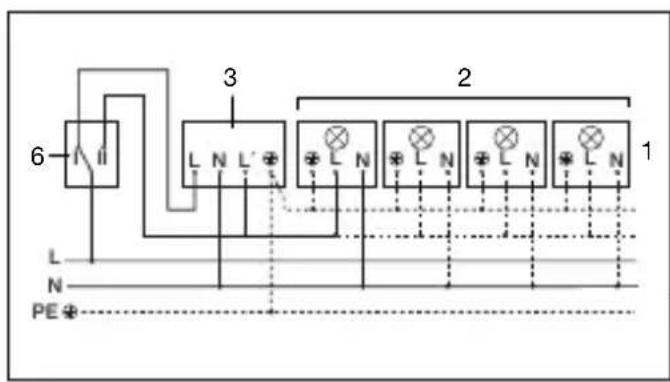

1. Σύνδεση μέσω μεταγωγικού διακόπτη για αυτόματη λειτουργία και λειτουργία φωτός διαρκείας

Θέση Ι: Αυτόματη λειτουργία Θέση ΙΙ: Χειροκίνητη λειτουργία Διαρκής φωτισμός Προσοχή: Η απενεργοποίηση της εγκατάστασης δεν είναι εφικτή, μόνο η λειτουργία επιλογής μεταξύ θέσης Ι και θέσης ΙΙ.

1) π. χ. 1 - 4 × 100 W λαμπτήρες πυράκτωσης
2) Καταναλωτής, φωτισμός μέγ. 2.000 W (βλέπε Τεχνικά δεδομένα)
3) Ακροδέκτες σύνδεσης συσκευής IS 2180 ECO
4) Διάκόπτης όικίας
5) Διακόπτης σειράς οικίας, χειροκίνητα, αυτόματα
6) Μεταγωγικός διακόπτης οικίας, αυτόματα, φως διαρκείας

13. Λειτουργία / συντήρηση

Ο ανιχνευτής με υπέρυθρο αισθητήρα είναι κατάλ- ληλος για την αυτόματη ενεργοποίηση φωτός. Για ειδικά συστήματα αντιδι- αρρηκτικού συναγερμού η συσκευή δεν είναι κατάλ- ληλη, διότι δεν διαθέτει την προδιαγεγραμμένη ασφάλεια έναντι σαμπο-

τάζ. Οι καιρικές συνθήκες μπορεί να επηρεάσουν τη λειτουργία του ανιχνευτή κινήσεων. Όταν επικρατούν ισχυροί άνεμοι, χιόνι, βροχή, χαλάζι, ενδέχεται να παρουσιαστούν εσφαλμένες λειτουργίες, διότι οι απότομες διακυμάνσεις θερμοκρασίας δεν μπο-

ρούν να διαφοροποιηθούν από πηγές θερμότητας. Ο φακός ανίχνευσης μπορεί να καθαρίζεται όταν είναι ακάθαρτος με νωπό πανί (χωρίς απορρυπαντικό).

14. Διαταραχές λειτουργίας

Βλάβη Αιτία Βοήθεια

IS 2180 ECO χωρίς τάση	▪ Ασφάλεια ελαττωματική,μη ενεργοποιημένη▪ Βραχυκύκλωμα▪ Διακόπτης δικτύου ΕΚΤΟΣ	▪ Νέα ασφάλεια, ανοίξτεδιακόπτη δικτύου,ελέγξτε κύκλωμα μεδοκιμαστικό τασης▪ Ελέγξτε συνδέσεις▪ Ενεργοποιήστε
IS 2180 ECO δεν ενεργοποιείται	▪ Σε λειτουργία ημέρας,ρύθμιση ευαισθησίας εί-ναι σε λειτουργία νύχτας▪ Λαμπτήρας ελαττωματικός▪ Διακόπτης δικτύου ΕΚΤΟΣ▪ Ασφάλεια ελαττωματική▪ Ανακριβήςρύθμισηορίων κάλυψης	▪ Ρυθμίστε εκ νέου▪ Αντικαταστήστε λαμπτήρα▪ Ενεργοποιήστε▪ Νέα ασφάλεια, εν ανά-γκη έλεγχος σύνδεσης▪ Ευθυγραμμιστε εκ νέου
IS 2180 ECO δεναπενεργοποιείται	▪ Διαρκής κίνηση εντόςτων ορίων καλυψης▪ Συνδεδεμένοςλαμπτήραςβρίσκεται εντός ορίωνκάλυψης και ανάβει εκνέου εξαιτίας μεταβολώνθερμοκρασίας▪ Μέσω του διακόπτησειράς οικίας σε διαρκήλειτουργία	▪ Ελέγξτε όρια κάλυψης,εν ανάγκη νέα ρύθμιση ήκάλυψη με μάσκες▪ Αλλάξτε όρια κάλυψης ήκαλύψτε με μάσκες▪ Διακόπτης σειράς σεαυτόματη λειτουργία
IS 2180 ECO διαρκώς σεΕΝΤΟΣ / ΕΚΤΟΣ	▪ Η ενεργοποιημένη λά-μπα βρίσκεται στα όριακάλυψης▪ Ζώα κινούνται στα όριακάλυψης▪ Πηγήθερμότητας(π.χ. εξαεριστήρας) στηνπεριοχή κάλυψης	▪ Αλλάξτε όρια κάλυψηςή καλύψτε με μάσκες,αυξήστε απόσταση▪ Αλλάξτε όρια κάλυψης ήκαλύψτε με μάσκα▪ Αλλάξτε όρια κάλυψης ήκαλύψτε με μάσκα
IS 2180 ECO ενεργοποιεί-ται ανεπιθύμητα	▪ Ο άνεμος φυσάει δέν-δρα και θάμνους εντόςορίων κάλυψης▪ Ανίχνευσημαυτοκινήτωνστο δρόμο▪ Ξαφνικήαλλαγήθερμοκρασίας λόγω και-ρού (αέρας, βροχή, χιόνι)ή αέρας από εξαεριστή-ρες, ανοιχτά παράθυρα	▪ Αποκρύψτε περιοχές μεμάσκες κάλυψης▪ Αποκρύψτε περιοχές μεμάσκες κάλυψης▪ Αλλάξτε όρια κάλυψης,μετατοπίστε σημείοεγκατάστασης

15. Απόσυρση

Ηλεκτρικές συσκευές, εξαρτήματα και συσκευασίες θα πρέπει να αποσύρονται με τρόπο φιλικό προς το περιβάλλον και να ανακυκλώνονται.

Δεν επιτρέπεται να πετάτε ηλεκτρικές συσκευές στα οικιακά απορρίμματα!

Μόνο για χώρες ΕΕ: Σύμφωνα με την ισχύουσα Ευρωπαϊκή Οδηγία σχετικά με άχρηστες ηλεκτρικές

και ηλεκτρονικές συσκευές και την εφαρμογή της σε εθνικό δίκαιο πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευές να αποσύρονται ξεχωριστά και να οδηγούνται σε ανακύκλωση φιλική προς το περιβάλλον.

16. Εγγύηση κατασκευαστή

Ως αγοραστής μπορείτε να κάνετε χρήση των νόμιμων εγγυητικών δικαιωμάτων έναντι του πωλητή. Εφόσον τα δικαιώματα αυτά ισχύουν στη χώρα σας, δεν συντέμνονται ούτε περιορίζονται από τη δική μας δήλωση εγγύησης. Σας παρέχουμε 5 έτη εγγύηση για την άψογη κατασκευή και την κανονική λειτουργία του προϊόντος STEINEL Professional-Sensorik. Παρέχουμε την εγγύηση ότι αυτό το προϊόν δεν παρουσιάζει ελαττώματα υλικού, κατασκευής ή σχεδίασης. Παρέχουμε εγγύηση λειτουργικής ικανότητας όλων των ηλεκτρονικών δομοστοιχείων και καλωδίων, όπως επίσης έλλειψης σφαλμάτων όλων των χρησιμοποιηθέντων υλικών και των επιφανειών αυτών.

Προβολή αξιώσεων: Εάν θέλετε να διατυπώσετε παράπονα σχετικά με το προϊόν που αγοράσατε, παρακαλούμε όπως το αποστείλετε σε πλήρη κατάσταση και ατελώς μαζί με την αυθεντική απόδειξη αγοράς, η οποία πρέπει να αναφέρει την ημερομηνία αγοράς και την ονομασία του προϊόντος, στον αντιπρόσωπό σας ή στην εταιρεία μας ΑΝΤΙΠΡΟΣΩΠΟΙ-

ΕΙΣΑΓΩΓΕΙΣ ΓΙΑ ΤΗΝ ΕΛΛΑΔΑ Π.Λυγκωνης & Υιο σε/Αριστοφανους 8 Άθηνα 10554. Σας συνιστούμε λοιπόν όπως διαφυλάξετε προσεκτικά την απόδειξη αγοράς έως την παρέλευση της διάρκειας εγγύησης. Για τα εξοδα και τους κινδύνους μεταφοράς στα πλαίσια επιστροφής του προϊόντος η STEINEL δεν αναλαμβάνει καμία ευθύνη. Για πληροφορίες σχετικά με την προβολή αξίωσης σε περίπτωση εγγύησης απευθυνθείτε στη διαδικτυακή πύλη www. steinel-professional.de/ garantie. Εάν νομίζετε ότι πρόκειται για περίπτωση εγγύησης ή εάν έχετε οποιαδήποτε απορία σχετικά με το προϊόν σας, μπορείτε να μας τηλεφωνήσετε ανά πάσα στιγμή στη γραμμή ΤΗΛΕΦΩΝΑ ΥΠΟΣΤΗΡΙΞΗΣ & ΣΕΡΒΙΣ ΓΙΑ, ΤΗΝ ΕΛΛΑΔΑ/2103212021 /2103218558/Φαξ; 2103218630.
