благодарим за доверието, което ни гласувахте с покупката на този инфрачервен сензор STEINEL. Вие избрахте високока-чествен продукт, произведен, изпитан и опакован с най-голямо старание.

Моля запознайте се с тези инструкции преди монтажа. Дълга, надеждна и безпроблемна работа може да бъде гарантирана само при правилен монтаж и пускане в експлоатация.

Желаем ви много радост с новия ви инфрачервен сензор.

1. Описание на устройството

1 Обезопасителен винт
2 Дизайнерска бленда
3 Обектив на сензора (демонтиращ се и въртящ се, за избор на максимален обхват 5 или 12 м)

4 Настройка на светлочувствителността 2–2.000 лукса
5 Настройка на времето 10 сек.15 мин.

6 Бутон (корпусът се отваря за монтаж и свързване с мрежата)

2. Технически данни

Товар конвенционални / халогенни лампи 2.000 W

Ел. баласт луминисцентни лампи 350 W

Луминисцентни лампи некомпенсирани 500 VA

Луминисцентни лампи последователно компенсирани 900 VA

Луминисцентни лампи паралелено компенсирани 500 VA

Нисковолтови халогенни лампи 1.000 VA

LED < 2 W 100 W

Капацитивен товар 132 μF

Захранване: 230–240 V, 50 Hz

Ъгъл на обхват: 180° хоризонтално, 90° вертикално

Обхват на сензора: Основна настройка 1: макс. 5 м

+ фина настройка с покриващи бленди 1–12 м

светлочувствителността: 2–2.000 лукса (заводска настройка: 2.000 лукса)

Вид защита: IP 54

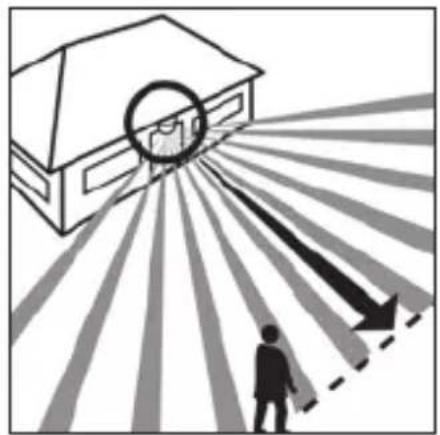

IS 2180 ECO е оборудван с два 120-градусови пиро- електрични сензора, кои- то засичат невидимата то- плина, излъчвана от дви- жещи се тела (хора, жи- вотни и т.н.). Така отчете- ното топлинно излъчване се преобразува електронно, свързаният

потребител (напр. лампа) се включва. През препятствия, като например стени или прозорци, топлинното излъчване не се за-сича, съответно не следва включване. С помощта на двата пиросензора се по-стига ъгъл на обхват 180° и ъгъл на разтвор 90°.

Обективът е демонтиращ и въртящ се. Това дава възможност за избор между два максимальни обхвата - 5 или 12 м. С наличните за допълни-телно закупуване стенни скоби инфрачервеният сензор може лесно да се монтира към вътрешни и външни ъгли.

180° 12m

Посока на движение: фронтална

Важно: Най-сигурното засичане получавате, когато монтирате уреда странично спрямо посоката на движение и нищо не пречи на видимостта на сензора (като напр. дървета, стени и т.н.).

4. Указания за безопасност

■ Преди каквито и да е работи по сензора, прекъснете електрическото захранване!
■ При монтаж електрическата система трябва да е без напрежение. Първо спрете електрическия ток, след което проверете системата с уред за проверка на напрежението.

■ Монтажът на сензора изисква работа с електричество. Затова трябва да се извърши професионално, според съответните държавни предписания и изисквания. (DE: VDE 0100, AT: ÖVE-EN 1, CH: SEV 1000).

■ Моля да имате предвид, че сензорът трябва да бъде подсигурен с предпазител 10 А. Кабелната мрежа трябва да бъде с макс. диаметър 10 мм.
■ Настройка на времето и на светлочувствителността да се прави само при поставен обектив.

Свързване с открити кабели със стойка за стена

Указание: За стенен монтаж може да се използва и наличната за допълнително закупуване стенна скоба за вътрешен ъгъл. По този начин кабелите може да бъдат прокарани удобно отгоре зад устройството и през отвора за кабел на модела за повърхностен монтаж.

Мястото на монтаж трябва да бъде избрано на разстояние поне 50 см от други лампи, защото топлината им би могла да доведе до включване на системата. За да се постигнат обявените максимальни обхвати от 5 / 12 м, височината на монтаж трябва да бъде около 2 м. Последователност за монтаж:

1. Дизайнерската бленда 2 да се издърпа, 2. Бутонът
   3 да се натисне и долната половина на корпуса да се отвори, 3. Отбелязват се отворите за пробиване, 4. Дупките се пробиват, дюбельт се поставя (∅ 6 мм),
2. Според необходимостта стената да се подготви за свързване с открити или закрити кабели.
3. Прокарайте и свържете кабелите на потребителя и мрежата. При свързване с открити кабели да се използва уплътнението.
   a) Свързване към мрежата Кабельт съдържа 2 до 3 проводника:

L = Φa3a

N = Нула

PE = Заземяващ проводник (☐)

При съмнение, провод- ниците трябва да бъдат идентифицирани с уред за проверка на напрежението, след което отново да бъдат свързани, без напрежение. Фазата (L) и нулата (N) се свързват според съответ- ните кабели на клемата. За- земяващият проводник се свързва към заземителния контакт на клемата (⊥).

Към системата, разбира се, може да бъде добавен прекъсвач, за включване и изключване. Като алтер- натива сензорът може да бъде активиран ръчно за избраното време посред- ством бутон, свързан към системата.

b) свързване на кабела на потребителя Кабельт към лампата също съдържа 2 до 3 проводника. Токовият кабел на лампата се поставя във входа на клемата, обозначен с L'. Нулата се свързва към обозначената с N клема заедно с нулата към мрежата.

Заземяващият проводник се поставя в съответния контакт на клемата (😊).
7. Завинтете корпуса и го затворете отново. 8. Поставете обектива (обхват по избор, макс. 5 м или 12 м) виж раздела за регулиране на обхвата. 9. Направете настройки на времевия интервал 5 и

светлочувствителността 4 (виж раздела за функциите). 10. Поставете дизайнерската бленда 2 и подсигурете срещу неразрешено сваляне с подсигурителния винт 1. Важно: Размяна на контактите може да доведе до повреда на уреда.

6. Монтаж на ъглова стойка за стена

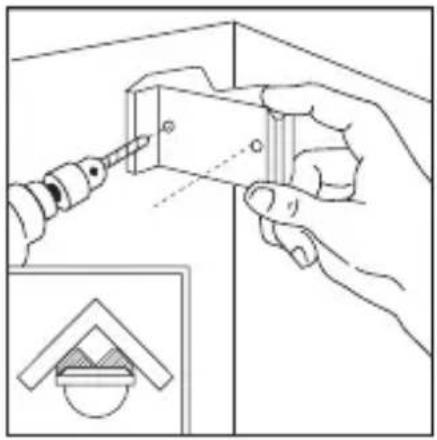

С ъгловите стенни скоби можете удобно да монтирате IS 2180 ECO във вътрешни и външни ъгли. Използвайте ъгловата стенна скоба като шаблон за пробиване. По този начин създавате отвора за пробиване под прав ъгъл и ъгловата скоба за стена може да се монтира без проблем. Ђгловите стенни скоби (EAN 40071085131 черни / 40071085148 бели) се предлагат като аксесоари.

7. Функции

След като свързването към мрежата е осъществено, уредът е затворен и обективът е поставен, съоръжението може да

бъде включено. Две възможности за настройка са скрити зад дизайн-блендата 2.

Важно: Настройка на времето и на светло- чувствителността да се прави само при поставен обектив.

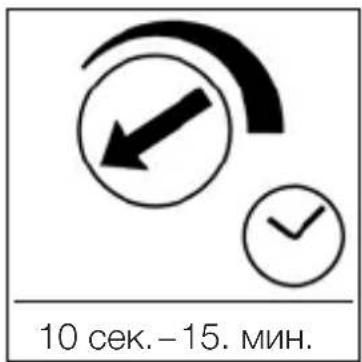

10 сек.-15. мин.

Забавяне на изключването (настройка на времето) Желаната продължител- ност на светене на лам- пата може да се регулира безстепенно от около 10 сек. до макс. 15 мин. Регулатор вляво означава

най-кратък интервал около 10 сек., регулатор вдясно означава най-дълъг интервал около 15 мин. При настройка на обхвата и за проверка на функциите се препоръчва да бъде избран най-краткия интервал.

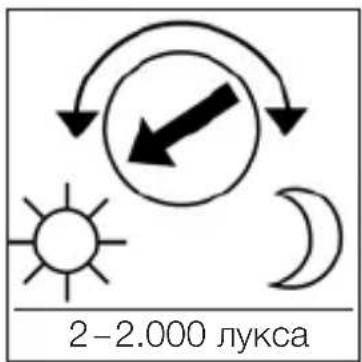

2-2.000 lukca

Настройка на светлочувствителността (праг на задействане) Желаният праг на задействане на сензора може да бъде регулиран безстепенно от около 2 лукса до 2.000 лукса. Регулатор вляво означава дневен режим около

2.000 лукса. Регулатор вдясно означава нощен режим около 2 лукса. При настройка на обхвата и при проверка на функциите на дневна светлина, регулаторът трябва да е вляво.

8. Основни настройки на обхвата

12 m

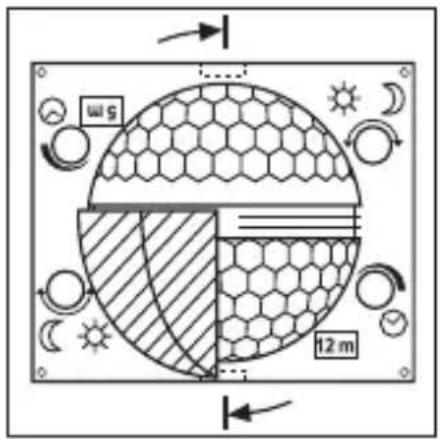

Обективът на IS 2180 ECO е разделен на две части. С едната половина се достига максимална дължина на обхвата 5 м, с другата 12 м (при височина на монтаж около 2 м). След поставяне на обектива (обективът да се постави стабилно на отбелязаното място) долу в дясно може да се прочете избраната макс. дължина на обхвата

12 м или 5 м. Обективът може да бъде изваден странично, с по- мощта на отвертка, след което да бъде поставен отново според избрания обхват.

9. Примери

5 m 180°

12 m 12 m 180°

10. Индивидуална фина настройка с покриващи бленди

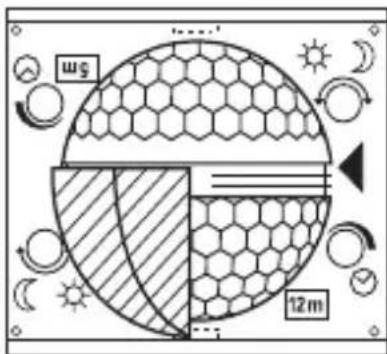

Обхватът може да бъде настроен точно с помощта на покриващи бленди, с цел ограничаване или целево наблюдение на допълнителни области, като напр. съседни парцели или пътеки.

(Виж долу: примери за намаляване на ъгъла и дължината на обхвата.)

ws 12 m

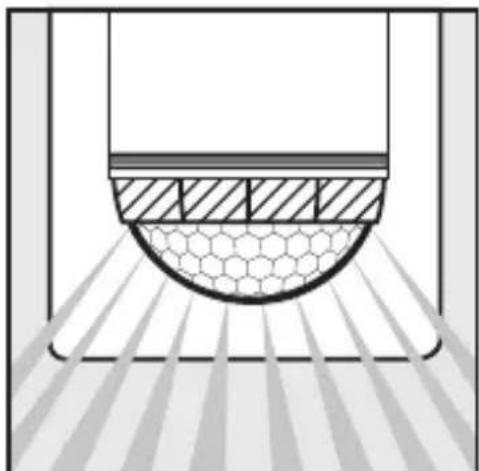

Покриващите бленди могат да бъдат отделени хоризонтално или вертикално по дължина на предварително от- белязаните канали или разрязани с ножица. След което могат да бъдат закачени за най-горния канал в средата на обек- тива. И с поставяне на дизайн-блендата да бъдат фиксирани.

11. Примери

12. Примери за свързване

1. Свързване със сериен прекъсвач за ръчен и автоматичен режим


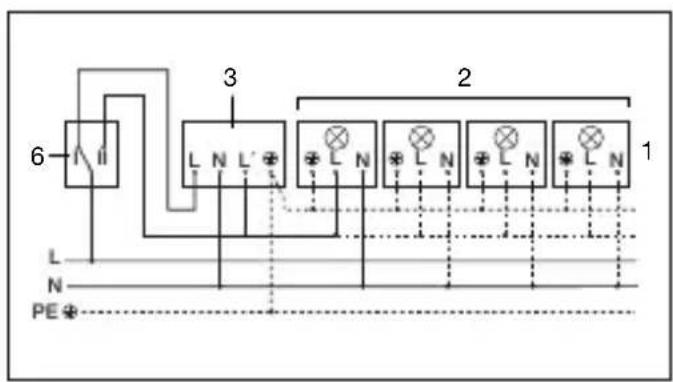

1. Свързване с девиаторен ключ за режим постоянна светлина и автоматичен режим

Позиция II: ръчен режим постоянна светлина

Внимание: Не е възможно изключване на съоръжението, само избор между позиция I и позиция II.

1) Напр. 1–4 × 100 W крушки
2) Потребител, осветление макс. 2.000 W (виж технически данни)
3) Клеми на IS 2180 ECO
4) Вътрешен прекъсвач
5) Вътрешен сериен прекъсвач, ръчен, автоматичен
6) Вътрешен девиаторен ключ, автоматичен, постоянна светлина

13. Експлоатация / поддръжка

Инфрачервеният сензор е подходящ за автоматично включване на осветление. За специални защитни алармени системи уредът не е подходящ, тъй като му липсва задължител- ната осигуровка срещу саботаж. Климатичните условия могат да влияят

на функциите на датчика. При ураганни ветрове, сняг, дъжд, градушка, би могло да се стигне до нежелано включване, тъй като разликите в температурата не могат да бъдат отличени от източници на топлина. При замърсяване, обективът може да

бъде почистен с влажна кърпа (без почистващ препарат).

14. Проблеми при експлоатация

IS 2180 ECO без напрежение	■ Дефектен предпазител, не е включен■ Късо съединение■ Прекъсвачът е изключен	■ Нов предпазител, да се включи, проводниците да се проверят с уред за напрежение■ Да се проверят връзките■ Да се включи
IS 2180 ECO не се включва	■ При дневен режим, настройката на светло- чувствителността е на нощен режим■ Осветителното тяло е дефе-ктно■ Прекъсвачът е изключен■ Предпазител дефектен	■ Обхватът не е настроен целево■ Настройката да се направи наново■ Осветителното тяло да се замени■ Да се включи■ нов предпазител, евентуално да се провери връзката■ Да се регулира отново
IS 2180 ECO не се изключва	■ Продължително движение в обхвата■ Включена лампа се намира в обхвата, температурната разлика я включва отново■ Заради вътрешния сериен прекъсвач постоянно включен	■ Да се провери обхва- та и евентуално да се регулира отново, съответно да се покрие■ Обхватът да се проме- ни съответно да се покрие■ Сериен прекъсвач на автомат
IS 2180 ECO постоянно се включва / изключва	■ Включена лампа се намира в обхвата■ Животни се движат в обхва- та■ Източник на топлина (напр. абсорбатор) в обхвата	■ Обхватът да се промени съответно да се покрие, разстоянието да се увеличи■ Обхватът да се про- мени съответно да се покрие■ Обхватът да се промени съответно да се покрие
IS 2180 ECO включва произволно	■ Вятър движи дървета и храсти в обхвата■ Засичане на автомобили на пътя■ Внезапна промяна в темпе- ратурата заради променени климатични условия (вятър, дъжд, сняг) или течение от вен- тилатори, отворени прозорци	■ Области да бъдат из- ключени посредством покриващи бленди■ Области да бъдат из- ключени посредством покриващи бленди■ Обхватът да се проме- ни, мястото на монтаж да се смени

15. Отстраняване

Електроуреди, принадлежности и опаковки трябва да бъдат рециклирани, с цел опазване на околната среда.

Не изхвърляйте електроуреди с общите домашни

отпадъци! Само за страни от ЕС: Според действащата Директива на ЕС за стари електронни и електроуре- ди и транспонирането и в национално право, елек- троуреди, които повече не могат да бъдат употреб-

бявани, трябва да бъдат разделно събирани и рециклирани, с цел опазване на околната среда.

В ролята ви на купувач разполагате със законови права спрямо продавача. Ако тези права съществуват във вашата страна, тази гаранционна декларация не ги ограничава, нито ги съкращава. Ние ви даваме 5 години гаранция за перфектна изработка и правилно функциониране на ваши продукт STEINEL-Professional - от серията Сензорна техника. Ние гарантираме, че този продукт няма материални, производствени и конструктивни недостатьци. Ние гарантираме функционалността на всички електронни ELEMENTИ и КАБЕЛИ, както И ЛИПСАТА НА ДЕФЕКТИ В ИЗПОЛЗВАНТЕ МАТЕРИАЛИ И ТЕХНТЕ ПОВЪРХНОСТИ.

ООД, Бул. Климент Охридски № 68, 1756 София, България. Затова ви препоръчваме грижливо да пазите касовата бележка или фактурата до изтичане на гаранционния срок. За щети настъпили по време на транспорта на продукта STEINEL не поема отговорност. Информация за представяне на гаранционен иск ще получите на нашата интернет страница www.tashev-galving.com Ако имате гаранционен случай или въпрос по вашия продукт, можете да ни се обадите по всяко време на нашия сервизен телефон [phone].

Гаранционен иск: Ако искате да направите рекламация на вашия продукт, моля да го изпратите напълно окомплектован и за наша сметка, заедно с оригиналната касова бележка или фактура, които трябва да съдържат датата на покупката и обозначението на продукта, на вашия търговец или директно на нас, ТАШЕВ-ГАЛВИНГ

ГОДИНИ

ГАРАНЦИЯ

ОТ ПРОИЗВОДИТЕЛ
