Τύπος προϊόντος	Kit σύνδεσης δίπλα-δίπλα (side-by-side) για ψυκτικές συσκευές
Μάρκα	Miele
Μοντέλο	KSK 2001
Συμβατότητα	K 26xx Vi, K 28xx Vi, K 29xx Vi, F 241x Vi, F 28xx Vi, F 29xx Vi, F24xxVi, F26xxVi, KF 28xx Vi, KF 29xx Vi, KWT 26xx Vi, KWT 26xx ViS
Αριθμός συμπεριλαμβανόμενων εξαρτημάτων	Kit που περιλαμβάνει μεντεσέδες, ποδαράκια στερέωσης, πλευρική θέρμανση, καλύμματα καλωδίων, μεταλλικά συνδετικά, γωνίες προστασίας από ανατροπή
Υλικά	Χάλυβας, πλαστικό, καουτσούκ
Διαστάσεις κιτ (συσκευασμένο)	Περίπου 50 x 30 x 10 cm
Βάρος κιτ	Περίπου 2,5 kg
Τροφοδοσία πλευρικής θέρμανσης	Ηλεκτρική σύνδεση 230 V, αυξάνει την κατανάλωση ενέργειας
Κύρια λειτουργία	Μηχανική και ηλεκτρική στερέωση δύο ψυκτικών συσκευών δίπλα-δίπλα, με αντικονδενσιακή θέρμανση
Απαραίτητα εργαλεία για τη συναρμολόγηση	Κατσαβίδι Torx T20, ηλεκτρικό κατσαβίδι, σφυρί, πένσα πολλαπλών χρήσεων, κολλητική ταινία
Τύπος εγκατάστασης	Εντοιχισμός σε εσοχή (υποχρεωτικό πριν από τον εντοιχισμό)
Δυνατή διάταξη	Με ή χωρίς διαχωριστικό τοίχωμα (ελάχιστο πάχος 16 mm)
Προστασία από ανατροπή	Γωνίες στερέωσης που περιλαμβάνονται στο κιτ σύνδεσης ψυκτικών συσκευών
Συνιστώμενος αριθμός ατόμων για τη συναρμολόγηση	Δύο άτομα (λόγω του βάρους και του μεγέθους των συσκευών)
Συντήρηση	Καμία ειδική συντήρηση· ελέγξτε τις ηλεκτρικές συνδέσεις κατά την εγκατάσταση
Εγγύηση	Σύμφωνα με τους γενικούς όρους της Miele

Συχνές ερωτήσεις - KSK 2001 MIELE

Ποια μοντέλα της Miele είναι συμβατά με το κιτ KSK 2001;

Το κιτ είναι συμβατό με τα ακόλουθα μοντέλα: K 26xx Vi, K 28xx Vi, K 29xx Vi, F 241x Vi, F 28xx Vi, F 29xx Vi, F24xxVi, F26xxVi, KF 28xx Vi, KF 29xx Vi, KWT 26xx Vi και KWT 26xx ViS.

Μπορεί η συναρμολόγηση του κιτ να γίνει μόνος;

Όχι, λόγω του βάρους και του μεγέθους των ψυκτικών συσκευών, η συναρμολόγηση πρέπει υποχρεωτικά να γίνει από δύο άτομα.

Ποια εργαλεία χρειάζονται για την εγκατάσταση του κιτ;

Θα χρειαστείτε ένα κατσαβίδι Torx T20, ένα ηλεκτρικό κατσαβίδι, ένα σφυρί, μια πένσα πολλαπλών χρήσεων και κολλητική ταινία.

Είναι πάντα απαραίτητη η πλευρική θέρμανση;

Η πλευρική θέρμανση είναι υποχρεωτική όταν δεν υπάρχει διαχωριστικό τοίχωμα μεταξύ των συσκευών ή αν το ενδιάμεσο τοίχωμα έχει πάχος μικρότερο από 160 mm, για να αποφευχθεί ο σχηματισμός συμπυκνωμάτων.

Πώς να εγκαταστήσετε την πλευρική θέρμανση;

Στερεώστε τη θέρμανση στη δεξιά πλευρά της ψυκτικής συσκευής που βρίσκεται αριστερά. Τοποθετήστε τους πείρους στις προβλεπόμενες οπές, αφαιρέστε τις προστατευτικές ταινίες από την κολλητική ταινία και στη συνέχεια σπρώξτε τη θέρμανση από πάνω προς τα κάτω. Συνδέστε το καλώδιο αφού αφαιρέσετε το κάλυμμα του συνδετήρα και κλείστε το.

Μπορεί να εγκατασταθεί το κιτ με διαχωριστικό τοίχωμα;

Ναι, το τοίχωμα πρέπει να έχει πάχος τουλάχιστον 16 mm. Εάν είναι στενότερο από 160 mm, απαιτείται πλευρική θέρμανση. Βεβαιωθείτε ότι οι στοπ πόρτας δεν είναι δίπλα-δίπλα για να αποφευχθεί τυχόν σύγκρουση.

Πώς να εξασφαλίσετε την προστασία από ανατροπή;

Χρησιμοποιήστε τις γωνίες στερέωσης που παρέχονται στο κιτ σύνδεσης ψυκτικών συσκευών. Στερεώνονται στα πάνω μέρη των συσκευών και στη συνέχεια βιδώνονται στην εσοχή εντοιχισμού.

Τι να κάνετε αν οι πόρτες των συσκευών συγκρούονται;

Ελέγξτε ότι οι στοπ πόρτας δεν είναι τοποθετημένες δίπλα-δίπλα. Εάν χρειαστεί, μετακινήστε τις συσκευές ή ρυθμίστε το πάχος των προσόψεων και των λαβών για να αποφύγετε τυχόν ζημιά.

Αυξάνει το κιτ την κατανάλωση ενέργειας;

Ναι, η σύνδεση της πλευρικής θέρμανσης οδηγεί σε αύξηση της κατανάλωσης ενέργειας.

Πού μπορώ να βρω το πλήρες εγχειρίδιο στα γαλλικά;

Το εγχειρίδιο είναι διαθέσιμο για δωρεάν λήψη σε μορφή PDF στον ιστότοπο notice-facile.com. Μπορείτε επίσης να ζητήσετε μετάφραση σε άλλη γλώσσα.

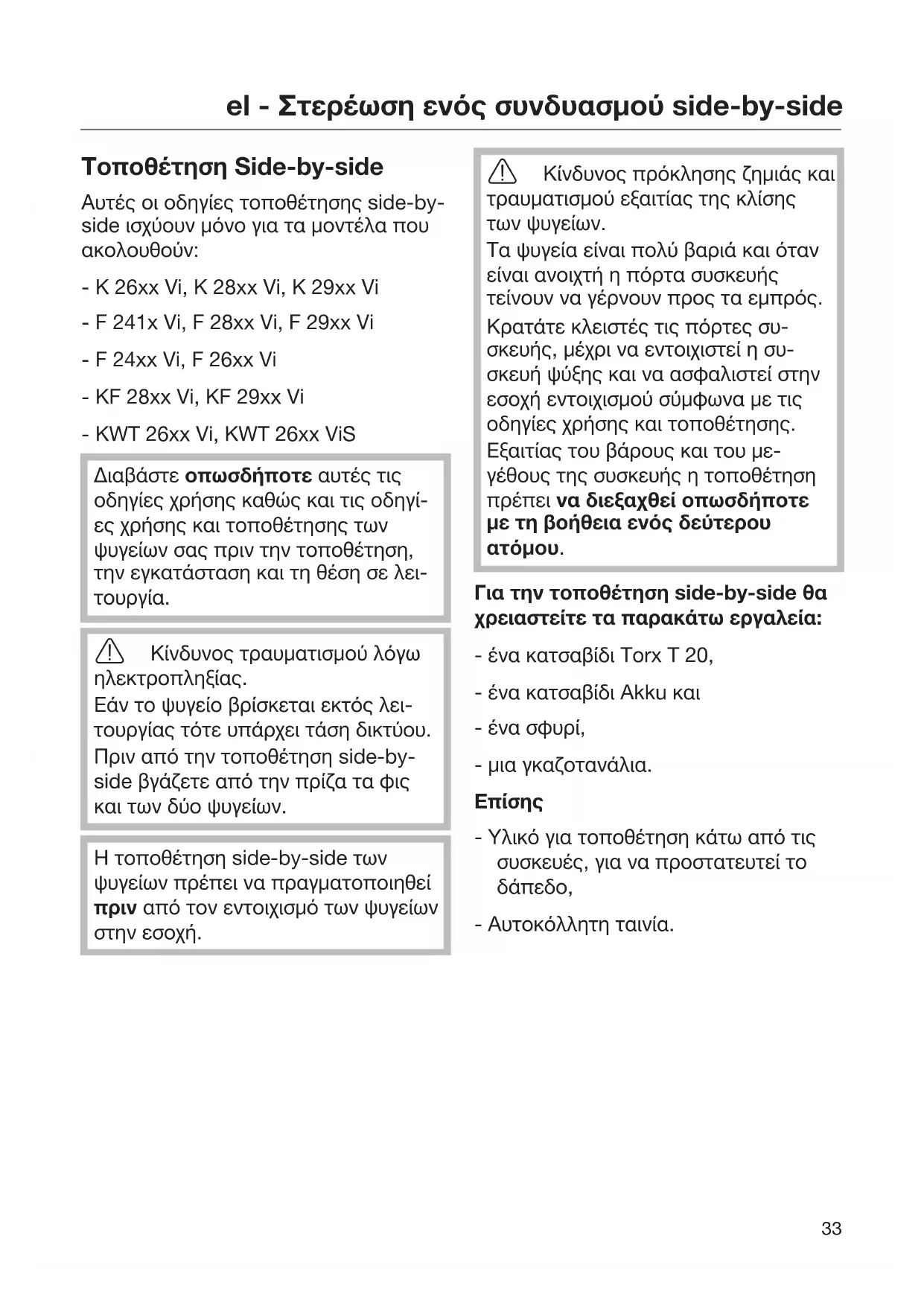

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KSK 2001 MIELE

Τοποθέτηση Side-by-side

Αυτή η οδηγία ισχύει μόνο για τα μοντέλα που ακολουθούν:

• K 26xx Vi, K 28xx Vi, K 29xx Vi
• F 241x Vi, F 28xx Vi, F 29xx Vi
• F 24xx Vi, F 26xx Vi
• KF 28xx Vi, KF 29xx Vi
• KWT 26xx Vi, KWT 26xx ViS

Διαβάστε αυτό το έγγραφο αυτές τις οδηγίες χρήσης καθώς και τις οδηγίες χρήσης και τοποθέτησης των συσκευών πριν την τοποθέτηση, την εγκατάσταση και τη θέση σε λειτουργία.

Κίνδυνος τραυματισμού λόγω ηλεκτροπληξίας.

Εάν το ψυγείο βρίσκεται εκτός λειτουργίας, τότε υπάρχει τάση δικτύου. Πριν από την τοποθέτηση side-by-side βγάζετε από την πρίζα τα φις και των δύο ψυγείων.

Η τοποθέτηση side-by-side των ψυγείων πρέπει να πραγματοποιηθεί πριν από τον εντοιχισμό των ψυγείων στην εσοχή.

Κίνδυνος πρόκλησης ζημιάς και τραυματισμού εξαιτίας της κλίσης των γυαλιών.

Τα ψυγεία είναι πολύ βαριά και όταν είναι ανοιχτή η πόρτα, η συσκευή τείνει να γέρνει προς τα εμπρός. Κρατάτε κλειστές τις πόρτες της συσκευής, έως ότου εντοιχιστεί η συσκευή γενικά και να ασφαλιστεί στην εσοχή εντοιχισμού σύμφωνα με τις οδηγίες χρήσης και τοποθέτησης. Εξαιτίας του βάρους και του μεγέθους της συσκευής η τοποθέτηση πρέπει να διεξάγεται οπωσδήποτε με τη βοήθεια ενός δεύτερου ατόμου.

Για να τοποθετήσετε το σύστημα side-by-side, χρειάζονται τα παρακάτω εργαλεία:

• ένα κατσαβίδι Torx T 20, -ένα κατσαβίδι Akku και
• Είναι οροφή,
• μια γυαλιστερή επιφάνεια.

Επίσης

• Υλικό για τοποθέτηση κάτω από τις συσκευές, για να προστατευτεί το δάπεδο, -Αυτοκόλλητα.

el - Στερέωση ενός συνδυασμού side-by-side

...με ενδιάμεσο τοίχωμα

Το τοίχωμα ανάμεσα στις συσκευές που έχουν τοποθετηθεί η μία δίπλα στην άλλη, πρέπει να είναι πάχους τουλάχιστον 16 χιλιοστών.

Εάν το άνοιγμα πορτών των υγιεινών βρίσκεται το ένα σπλάχνο στο άλλο, πρέπει να λαμβάνεται υπόψη η δύναμη των προσώπων των υπολοίπων και των λαβών πορτών, έτσι ώστε να μην ανατρέπονται και καταστρέφονται σε περιττή ταυτόχρονη ανοίγματος.

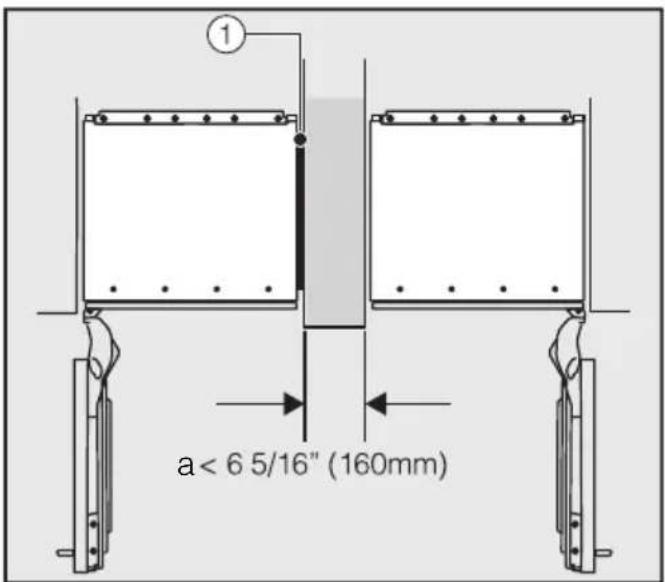

Εάν το ενδιάμεσο τοίχωμα είναι 160 χιλιοστών. Χρειάζεστε το σύστημα θερμικής προστασίας πλαϊνών τοιχωμάτων ① από το κιτ τοποθέτησης side-by-side, για να αποφευχθεί η δημιουργία νερού συμπύκνωσης και ενδεχομένως οι αντιδράσεις (βλ. Ενότητα «Τοποθέτηση συστήματος θερμικής προστασίας πλαϊνών τοιχωμάτων»).

Το σύστημα θερμικής προστασίας πλαϊνών τοιχωμάτων 1 στερεώνεται (κόβεται από μπροστά) στην αριστερή πλευρά του ψυγείου που βρίσκεται αριστερά.

Κατά τον σχεδιασμό των ντουλαπιών εντοιχισμού λάβετε υπόψη ότι στο ντουλάπι εντοιχισμού στο οποίο θα εντοιχιστεί το ψυγείο με το σύστημα θερμικής προστασίας πλαϊνών τοιχωμάτων 1 πρέπει να είναι βασικά πλάτους κατά 3-5 χιλιοστά.

Η ουδοί του συστήματος θεραπείας πλαϊνών τοιχωμάτων έχει ως αποτέλεσμα μεγαλύτερη κατανάλωση ρεύματος.

Τα νουβέλια υγιειά στερεώνονται το καθένα ευμόνομυα στο ντουλάπι εντόιχου με το συνδετικό υλικό τοποθέτησης (γι' αυτό ακολουθήστε τις οδηγίες στις συνδετικές οδηγίες χρήσης και τοποθέτησης).

Χωρίς ενδιάμεσο τοίχωμα

Αν οι συσκευές τοποθετημένες δίπλα-δίπλα δεν υπάρχει ενδιάμεσο τοίχωμα, πρέπει οι συσκευές να συνδεθούν απευθείας μεταξύ τους με τη βοήθεια του σετ τοποθέτησης Side-by-side. Επίσης πρέπει να εγκατασταθεί σύστημα θέρμανσης πλαϊνών τοιχωμάτων για να αποφευχθούν η δημιουργία νερού συμπύκνωσης και οι ενδεχόμενες ζημιές (βλ. από ενότητα «Προετοιμασία Συσκευής Ψύξης»).

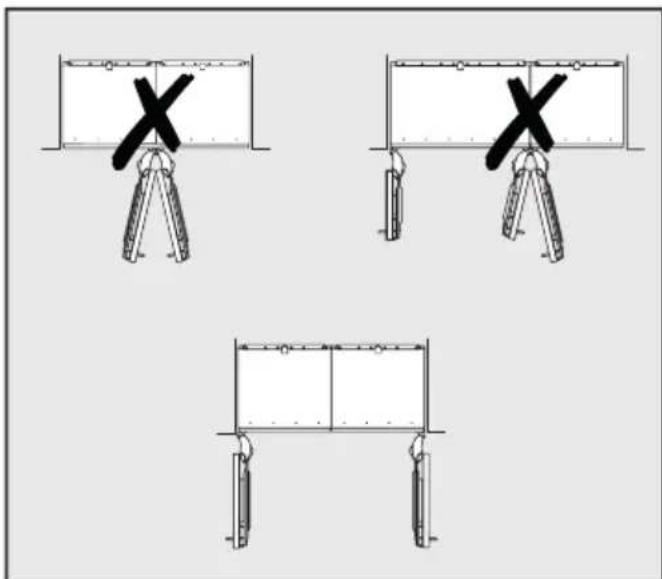

Για να αποφύγουμε την πρόωρη φθορά των υγιών δοντιών, πρέπει να τοποθετείται το ένα δίπλα στο άλλο, επειδή οι προθέσεις των οργάνων συγκρούονται και καταστρέφονται σε περίπτωση ταυτόχρονου ανοίγματος.

Η σύμβαση του συστήματος θέρμανσης πλαισίων τοποθετών έχει ως αποτέλεσμα υψηλότερη κατανάλωση ρεύματος.

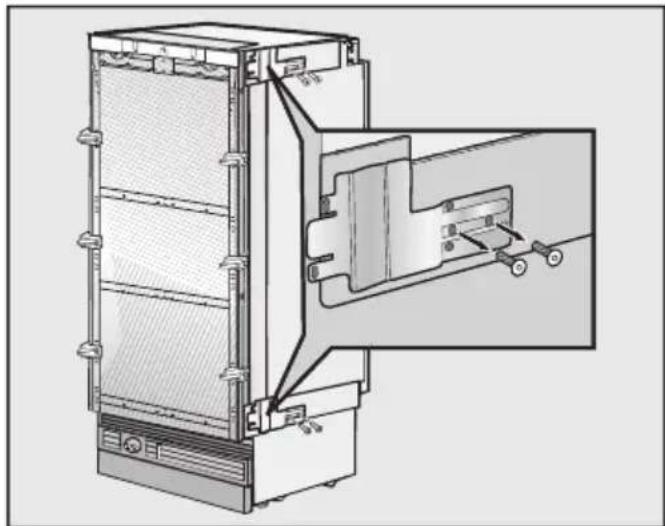

Προετοιμασία συσκευής

Τοποθέτησε και τα δύο άκρα στην ευθυγράμμιση, το ένα διαμέσου του άλλου, με μικρή απόσταση μεταξύ τους.

Μην αφήνετε τους αποστάτες από το εσωτερικό των συσκευών.

Αφήνετε τα ελάσματα γωνίας στις πλευρές της λαβής και των δύο ψυγείων.

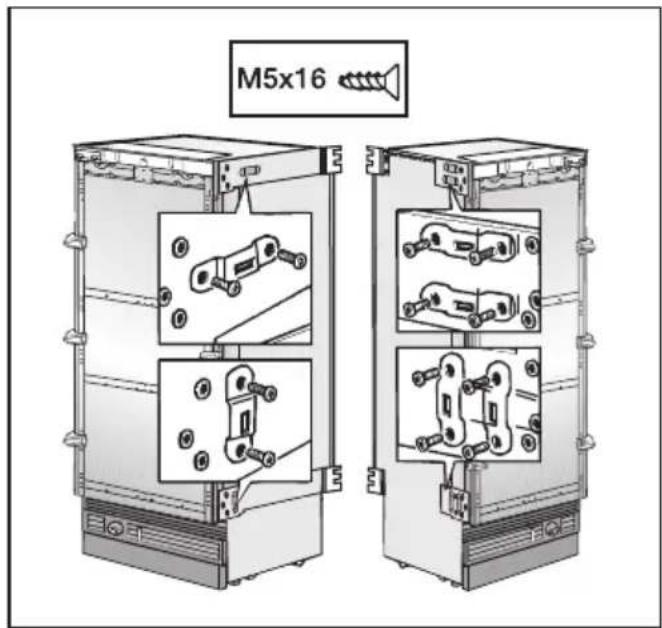

Βιοδότες οικεία τα συνδετικά ιστάμεν εν τοίς και διά διορθώσια.

Βιολογικά οφείλονται στους συνδέσμους στην πέδηση και λειτουργία. Ελέγξτε για άλλη μια φορά την καλή λειτουργία.

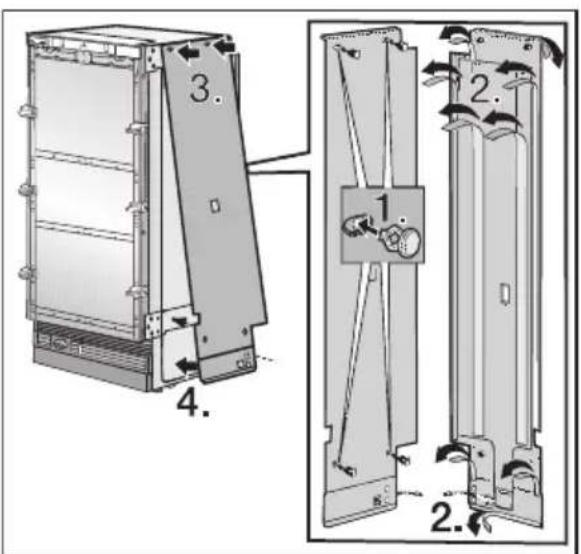

Τοποθέτηση συστήματος θέρμανσης πλαισίων τοιχωμάτων

Για να ουδέτερα θεραπεύονται περιμετρικών τοιχωμάτων πρέπει (κοινώς από το μη προστα) να σερβίρεται η άνω δεξιά πλευρά του γείου που βρίσκεται αριστότερα.

Τοποθετήστε καρφιά στις προεξοχές για αυτά στο σύστημα θέρμανσης πλαισίων τοιχωμάτων 1). Τραβήξτε τις προστατευτικές λωρίδες από την αυτοκόλλητη ταινία 2). Κρατάτε το σύστημα θέρμανσης πλαισίων τοιχωμάτων στο κάτω μέρος του ψυγείου και τοποθετείτε τις ίδες στις οπές στο πάνω μέρος 3). Πιέστε το σύστημα θέρμανσης πλαισίων τοιχωμάτων από πάνω προς τα κάτω στο ψυγείο και τοποθετείτε τις βίδες στις οπές στο κάτω μέρος 4).

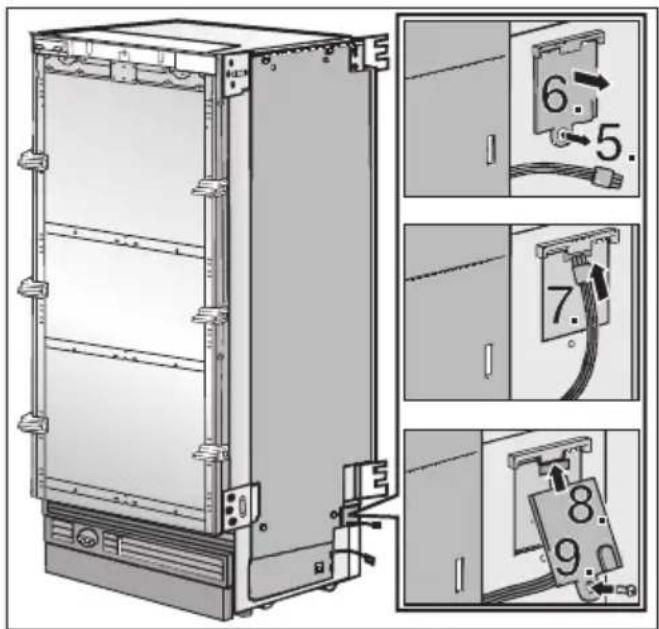

Εισαγάγετε το βύσμα στο κάλυμμα του φις 5). Αφαιρείτε το κάλυμμα του φις 6). Συνδέετε το καλώδιο 7). Τοποθετείτε και πάλι το κάλυμμα του 8). Βιδώστε σφιχτά τη βίδα στο κάλυμμα του φις 9).

Βιδώστε λίγο τις βίδες στην πίσω πλευρά του ψυγείου 10). Σύρετε το συνοδευτικό κάλυμμα καλωδίων στη σχισμή του συστήματος θέρμανσης πλαισίων τοιχωμάτων.

Αναρτάτε το κάλυμμα καλωδίων στις βίδες στην πίσω πλευρά του ψυγείου 11). Βιδώστε καλά τις βίδες 12).

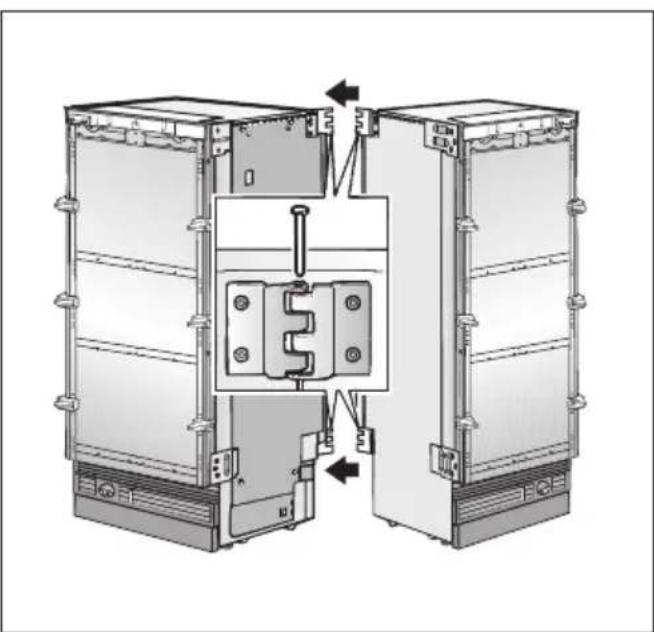

Σύνδεση των ψυγείων μεταξύ τους

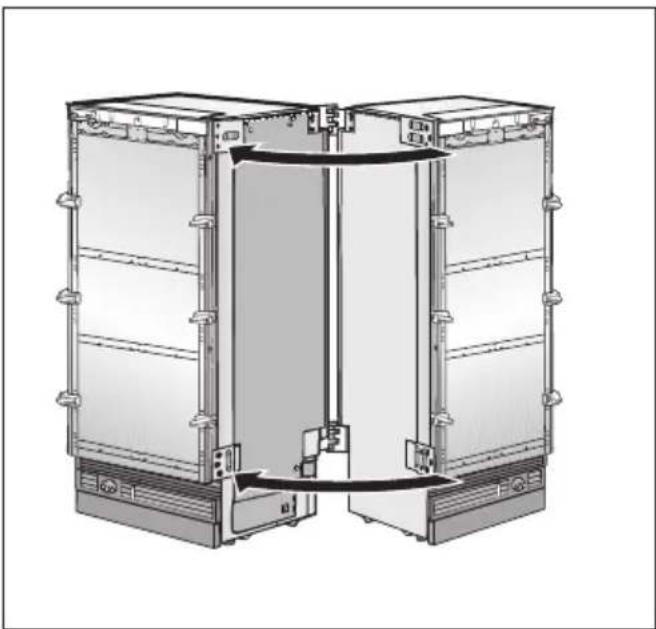

Σπρώχνετε τα ψύγματα προς τα πίσω μέχρι να κουμπώσουν τα μισά των μεντεσέδων.

Τοποθετήστε τα καρφιά από πάνω στα μισά των μεντεσέδων.

Στερέωση ενός συνδυασμού side-by-side

Βάλτε τα ψύγματα προς τα δυνατά το ένα κοντά στο άλλο.

Συνδέστε τα δύο ψύγματα και προστατέψτε τα με μια γκαζοτανάλια.

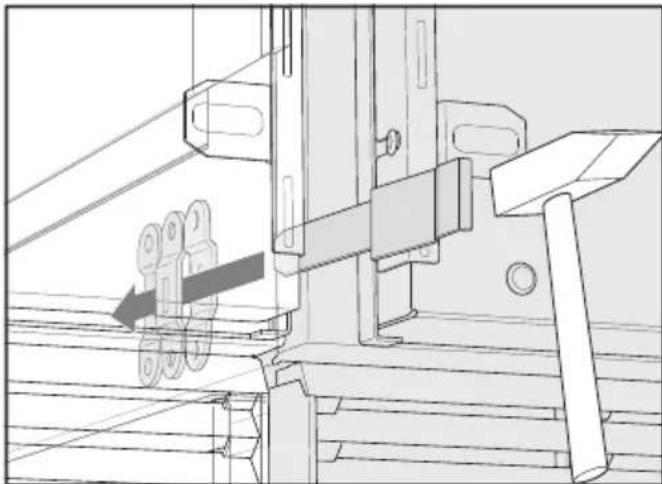

Σύρετε το μακρύτερο από τα δύο μεταλλικά κλιπ από μπροστά στον κάτω συνδετήρα στήριξης. Αν είναι απαραίτητο, χρησιμοποιήστε ένα σφυρί.

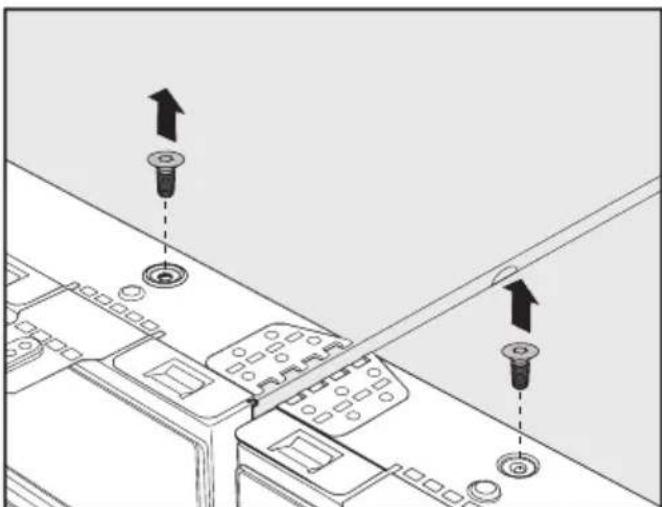

Ειδώστε και τα δύο βίδες στις πάνω πλευρές των οθονών.

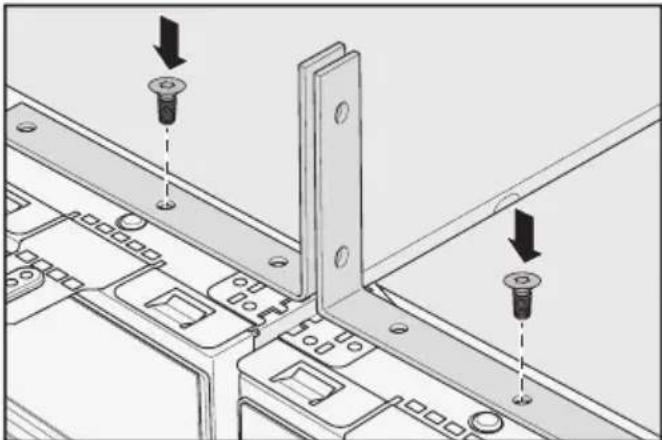

Χρησιμοποιήστε τις βίδες που εξήλθαν προηγουμένως για να στερεώσετε τη συνδετική γωνία προστασίας από ανάποδα.

Θα βρείτε και τις δύο γωνίες προστασίας από ανάποδα στο σετ τοποθέτησης για τον εντοιχισμό των υγειών.

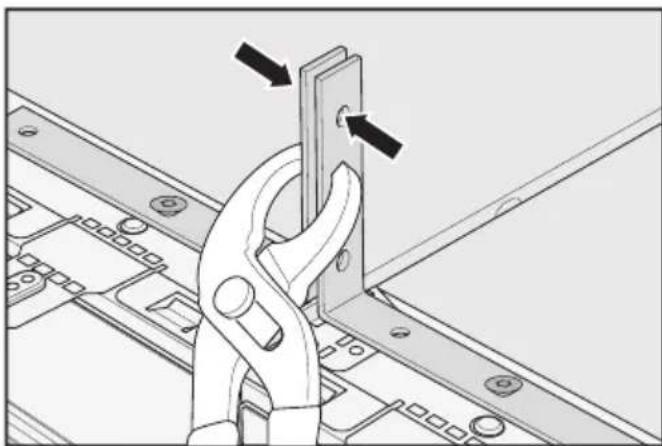

Επιπλέον συμπιέστε τις δύο γωνίες προστασίας από ανάποδα με την γκαζοτανάλια.

Τοποθετήστε το κοντινότερο συνδετικό μεταλλικό κλιπ προτού συνδέσετε τους συνδετήρες στήριξης. Αν είναι απαραίτητο, χρησιμοποιήστε ένα σφυρί.

Ειδώστε τρεις και πάλι τις βίδες στην πάνω πλευρά της οθόνης και αποσυναρμολογήστε και τις δύο γωνίες προστασίας από ανάποδα.

Στη συνέχεια χρειάζεστε τη γωνία προστασίας από ανάποδα για τη στερέωση του υποδοχέα εντοιχισμού.

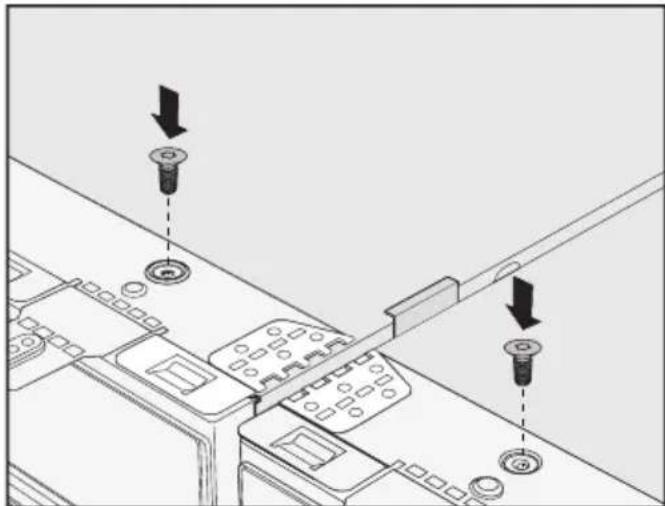

Στη συνέχεια βιδώστε τις βίδες και πάλι στην πάνω πλευρά των οθονών.

Χρήσιμη συμβουλή: Συνεχίστε με τον εντοιχισμό των υγειών. Γι' αυτό πρέπει τις συνδετικές οδηγίες χρήσης και τοποθέτησης των εκάστοτε υγειών.

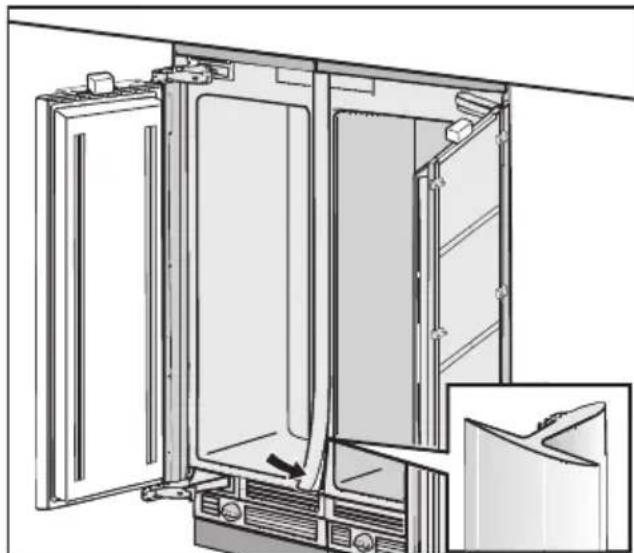

Τοποθετήστε το τετράγωνο και το κενό εταμπουψείων. Πρέπει να εξολοκληρωθεί προς τον έντοιχο του συνδυασμού side-by-side.
