Type de produit	Kit de montage côte à côte (side-by-side) pour appareils de froid
Marque	Miele
Modèle	KSK 2001
Compatibilité	K 26xx Vi, K 28xx Vi, K 29xx Vi, F 241x Vi, F 28xx Vi, F 29xx Vi, F24xxVi, F26xxVi, KF 28xx Vi, KF 29xx Vi, KWT 26xx Vi, KWT 26xx ViS
Nombre de pièces incluses	Kit comprenant charnières, pattes de fixation, chauffage latéral, caches-câbles, agrafes métalliques, équerres de protection anti-basculement
Matériaux	Acier, plastique, caoutchouc
Dimensions du kit (emballé)	Environ 50 x 30 x 10 cm
Poids du kit	Environ 2,5 kg
Alimentation chauffage latéral	Raccordement électrique 230 V, augmente la consommation énergétique
Fonction principale	Fixation mécanique et électrique de deux appareils de froid côte à côte, avec chauffage anti-condensation
Outils nécessaires pour le montage	Tournevis Torx T20, visseuse électrique, marteau, pince multiprise, bande adhésive
Type d'installation	Encastrement dans une niche (obligatoire avant encastrement)
Configuration possible	Avec ou sans paroi de séparation (épaisseur minimale 16 mm)
Protection anti-basculement	Équerres de fixation incluses dans le kit de montage des appareils de froid
Nombre de personnes recommandé pour le montage	Deux personnes (en raison du poids et de la taille des appareils)
Entretien	Aucun entretien spécifique ; vérifier les connexions électriques lors de l'installation
Garantie	Conforme aux conditions générales Miele

FOIRE AUX QUESTIONS - KSK 2001 MIELE

Quels modèles Miele sont compatibles avec le kit KSK 2001 ?

Le kit est compatible avec les modèles suivants : K 26xx Vi, K 28xx Vi, K 29xx Vi, F 241x Vi, F 28xx Vi, F 29xx Vi, F24xxVi, F26xxVi, KF 28xx Vi, KF 29xx Vi, KWT 26xx Vi et KWT 26xx ViS.

Le montage du kit peut-il être réalisé seul ?

Non, en raison du poids et de la taille des appareils de froid, le montage doit obligatoirement se faire à deux.

Quels outils sont nécessaires pour installer le kit ?

Vous aurez besoin d'un tournevis Torx T20, d'une visseuse électrique, d'un marteau, d'une pince multiprise et de bande adhésive.

Le chauffage latéral est-il toujours nécessaire ?

Le chauffage latéral est obligatoire lorsqu'il n'y a pas de paroi de séparation entre les appareils ou si la paroi intermédiaire a une épaisseur inférieure à 160 mm, afin d'éviter la formation d'eau de condensation.

Comment installer le chauffage latéral ?

Fixez le chauffage sur le côté droit de l'appareil de froid situé à gauche. Placez les chevilles dans les trous prévus, retirez les bandes de protection du ruban adhésif, puis poussez le chauffage de haut en bas. Branchez le câble après avoir retiré le couvercle du connecteur, puis refermez.

Peut-on installer le kit avec une paroi de séparation ?

Oui, la paroi doit avoir une épaisseur d'au moins 16 mm. Si elle est plus étroite que 160 mm, le chauffage latéral est requis. Veillez à ce que les butées de porte ne soient pas côte à côte pour éviter toute collision.

Comment assurer la protection anti-basculement ?

Utilisez les équerres de fixation fournies dans le kit de montage des appareils de froid. Elles se fixent sur les parties supérieures des appareils et sont ensuite vissées dans la niche d'encastrement.

Que faire si les portes des appareils se heurtent ?

Vérifiez que les butées de porte ne sont pas placées côte à côte. Si nécessaire, déplacez les appareils ou ajustez l'épaisseur des façades et poignées pour éviter tout dommage.

Le kit augmente-t-il la consommation énergétique ?

Oui, le raccordement du chauffage latéral entraîne une augmentation de la consommation énergétique.

Où puis-je trouver la notice complète en français ?

La notice est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans une autre langue.

MODE D'EMPLOI KSK 2001 MIELE

Notice de montage

Fixation d'une combinaison côte-à-côte (side-by-side)

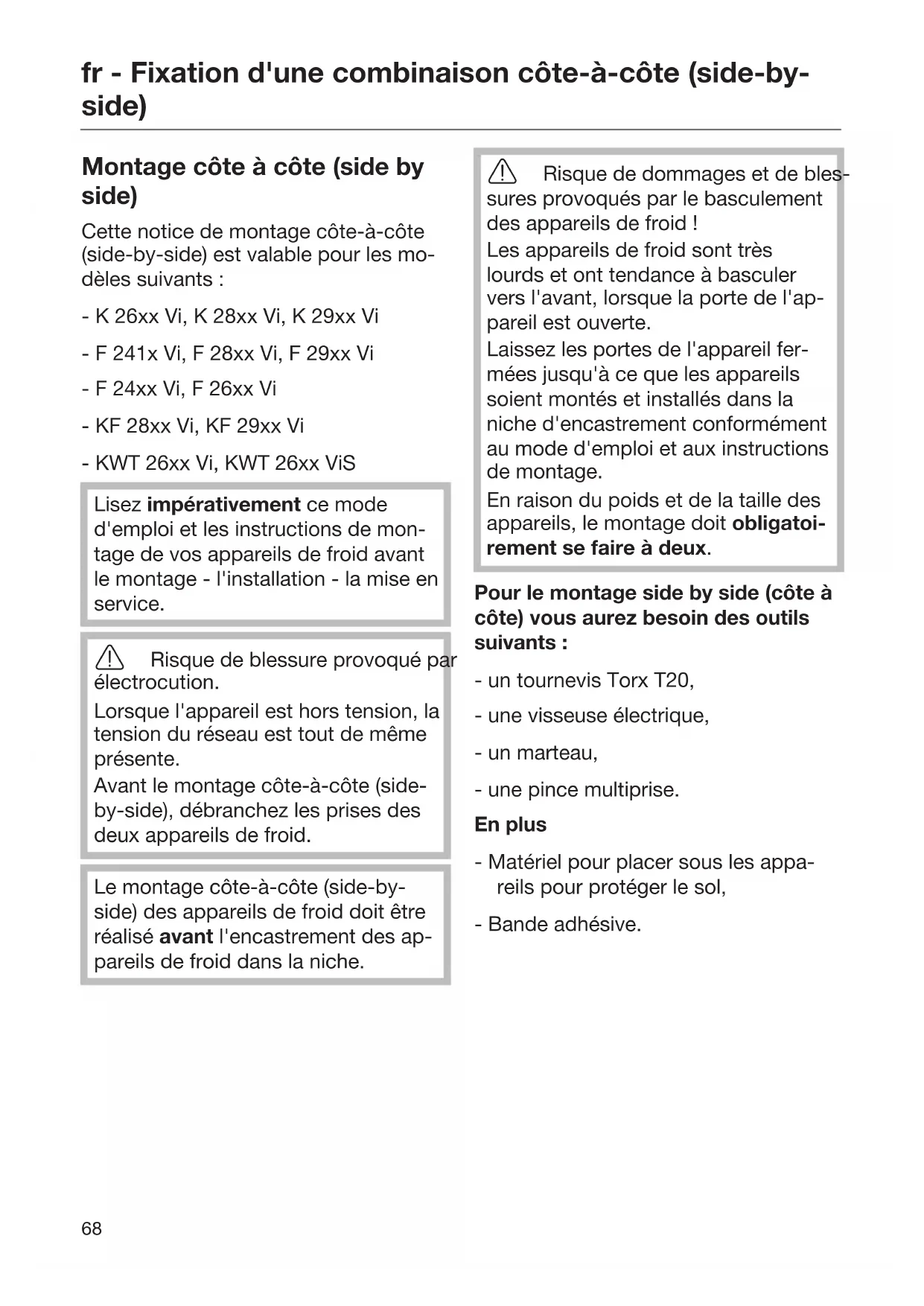

Montage côte à côte (side by side)

Cette notice de montage côte-à-côte (side-by-side) est valable pour les modèles suivants :

• K 26xx Vi, K 28xx Vi, K 29xx Vi
• F 241x Vi, F 28xx Vi, F 29xx Vi - F24xx Vi, F26xx Vi
• KF 28xx Vi, KF 29xx Vi
• KWT 26xx Vi, KWT 26xx ViS

Lisez impérativement ce mode d'emploi et les instructions de montage de vos appareils de froid avant le montage, l'installation et la mise en service.

Risque de blessure provoqué par électrocution.

Lorsque l'appareil est hors tension, la tension du réseau est tout de même présente.

Avant le montage côte-à-côte (side-by-side), débranchez les prises des deux appareils de froid.

Le montage côte-à-côte (side-by-side) des appareils de froid doit être réalisé avant l'encastrement des appareils de froid dans la niche.

Risque de dommages et de blessures provoqués par le basculement des appareils de froid !

Les appareils de froid sont très lourds et ont tendance à basculer vers l'avant lorsque la porte de l'appareil est ouverte.

Laissez les portes de l'appareil fermées jusqu'à ce que les appareils soient montés et installés dans la niche d'encastrement conformément au mode d'emploi et aux instructions de montage.

En raison du poids et de la taille des appareils, le montage doit obligatoirement se faire à deux.

Pour le montage côte à côte (side by side), vous aurez besoin des outils suivants :

• un tournevis Torx T20,
• une visseuse électrique, un marteau,
• une pince multiprise.

En plus,

• matériel pour placer sous les appareils pour protéger le sol,
• bande adhésive.

fr - Fixation d'une combinaison côte-à-côte (side-by-side)

... avec paroi de séparation

La paroi située entre les appareils de froid placés côte-à-côte doit être d'au moins 16 mm d'épaisseur.

Si les butées de portes des appareils de froid se trouvent côte-à-côte, il faut impérativement tenir compte de l'épaisseur des façades de meuble et des poignées de porte, pour que les portes des appareils n'entrent pas en collision et ne soient pas endommagées lorsqu'elles sont ouvertes simultanément.

Si la paroi intermédiaire a est plus étroite que 160 mm, vous avez besoin du chauffage latéral ① du kit de montage côte-à-côte (side-by-side), pour éviter la formation d'eau de condensation et d'éventuels dommages qui peuvent en découler (voir section « Monter le chauffage latéral »).

Le chauffage latéral (vue de devant) est fixé sur le côté droit de l'appareil de froid situé à gauche.

Veuillez tenir compte, lors de la planification des niches d'encastrement, que la niche dans laquelle l'appareil de froid est installé avec le chauffage latéral doit être en principe 3 à 5 mm plus large.

Le raccordement du chauffage latéral entraîne une augmentation de la consommation énergétique.

Fixation d'une combinaison côte-à-côte (side-by-side)

Pour terminer, les appareils de froid sont fixés respectivement dans leur niche d'encastrement, à l'aide du kit de montage joint (suivez par conséquent les instructions dans le mode d'emploi et les instructions de montage).

Sans paroi de séparation

Si les deux appareils de froid ne sont pas séparés par une paroi de séparation, ils doivent être directement reliés l'un à l'autre grâce au kit de montage side by side. Il faut par ailleurs installer le chauffage latéral pour éviter la formation d'eau de condensation et d'éventuels dommages en résultant (voir à partir de la section « Préparer les appareils de froid »).

Les butées de porte des appareils de froid ne doivent pas être placées l'une à côté de l'autre, car les portes des appareils peuvent se heurter et être endommagées si elles sont ouvertes simultanément.

Le raccordement du chauffage latéral entraîne une augmentation de la consommation énergétique.

Préparer les appareils de froid

Placez les deux appareils de froid dans la position souhaitée avec un peu de distance l'un à côté de l'autre.

Ne retirez pas les entretoises sur les faces internes des appareils.

• Éliminez les équerres sur les côtés des poignées des deux appareils de froid.

Fixation d'une combinaison côte-à-côte (side-by-side)

Vissez les moitiés de charnières jointes sur les deux appareils de froid.

- Serrez les pattes de fixation sur les deux appareils de froid. Vérifiez une nouvelle fois la position des deux appareils de froid.

Monter le chauffage latéral

Le chauffage latéral doit (vue de devant) être fixé sur le côté droit de l'appareil de froid situé à gauche.

Placez les chevilles dans les trous prévus à cet effet dans le chauffage latéral 1). Retirez les bandes de protection du ruban adhésif 2). - Maintenez le chauffage latéral situé en dessous de l'appareil de froid à distance et placez les chevilles en haut dans les trous percés 3). Poussez le chauffage latéral du haut vers le bas sur l'appareil de froid et placez les chevilles en bas dans les trous percés 4).

fr - Fixation d'une combinaison côte-à-côte (side-by-side)

Desserrez la vis sur le couvercle du connecteur 5). Enlevez le couvercle du connecteur 6). Branchez le câble 7). Replacez le couvercle du connecteur 8). - Serrez la vis sur le couvercle du connecteur 9).

Desserrez un peu les vis au dos de l'appareil de froid 10). Poussez le cache-câble joint dans la rainure du chauffage latéral.

Suspendez le cache-câble sur les vis au dos de l'appareil de froid 11). Serrez les vis à fond 12).

Raccorder ensemble les appareils de froid

Poussez ensemble les appareils de froid vers l'arrière, jusqu'à ce que les moitiés de charnière s'emboîtent parfaitement.

Placez les chevilles en haut dans les moitiés de charnières.

fr - Fixation d'une combinaison côte-à-côte (side-by-side)

• Serrez aussi près que possible les appareils de froid vers l'avant.

Resserrez les deux appareils de froid en plus vers l'avant à l'aide d'une pince multiprise.

Poussez vers l'avant la plus longue agrafe métallique des deux fournies dans la patte de fixation inférieure. Utilisez si nécessaire un marteau.

Tournez les deux vis en haut sur les parties supérieures des appareils.

Utilisez les vis préalablement desserrées pour fixer l'équerre de fixation de la protection contre le basculement fournie.

Vous trouverez les deux équerres de fixation de la protection contre le basculement dans le kit de montage des appareils de froid.

Fixation d'une combinaison côte-à-côte (side-by-side)

Poussez en plus les deux équerres de fixation de la protection contre le basculement, à l'aide d'une pince multiprise.

Placez l'agrafe métallique plus courte fournie du haut dans les pattes de fixation. Utilisez si nécessaire un marteau.

Desserrez à nouveau les vis de la partie supérieure des appareils et démontez les deux équerres de fixation de la protection contre le basculement.

Pour terminer, vous avez besoin d'équerres de fixation pour la protection contre le basculement pour fixer la niche d'encastrement.

Pour finir, serrez de nouveau les vis dans les parties supérieures des appareils.

Conseil : Poursuivez le montage des appareils de froid. Respectez par conséquent, le mode d'emploi et les instructions de montage joints des appareils de froid correspondants.

Fixation d'une combinaison côte-à-côte (side-by-side)

Placez la baguette dans la fente entre les appareils de froid, le montage de la combinaison côte-à-côte (side-by-side) doit être complètement terminé à ce moment.
