INSTRUKCJA OBSŁUGI KSK 2001 MIELE

Montaż side-by-side Ta instrukcja montażu side-by-side obowiązuje dla następujących modeli: - K 26xx Vi, K 28xx Vi, K 29xx Vi - F 241x Vi, F 28xx Vi, F 29xx Vi - F 24xx Vi, F 26xx Vi - KF 28xx Vi, KF 29xx Vi - KWT 26xx Vi, KWT 26xx ViS Proszę koniecznie przeczytać tę in- strukcję montażu oraz wskazówki użytkowe i montażowe urządzenia chłodniczego przed ustawieniem - instalacją - pierwszym uruchomie- niem. Niebezpieczeństwo zranień przez porażenie prądem. Wyłączone urządzenie chłodnicze znajduje się pod napięciem. Przed rozpoczęciem montażu side- by-side wyjąć z gniazdka wtyczki sieciowe obu urządzeń chłodniczych. Montaż side-by-side urządzeń chłod- niczych musi nastąpić przed zabu- dową urządzeń chłodniczych w ni- szy. Niebezpieczeństwo uszkodzeń i zranień i przechylenia urządzeń chłodniczych. Urządzenia chłodnicze są bardzo ciężkie i przy otwartych drzwiach mają tendencję do przechylania się do przodu. Trzymać drzwi urządzenia zamknięte, aż urządzenia chłodnicze zostaną za- budowane i zamocowane w niszy do zabudowy zgodnie z instrukcją użyt- kowania i montażu. Ze względu na ciężar i wielkość urzą- dzeń chłodniczych, ich montaż musi być bezwzględnie przeprowadzany z pomocą drugiej osoby. Do montażu side-by-side potrzebne są następujące narzędzia: - śrubokręt torx T20 - wkrętarka akumulatorowa - młotek - szczypce hydrauliczne Ponadto - materiał do podłożenia pod urządze- nia w celu zabezpieczenia podłogi - taśma klejącapl - Mocowanie kombinacji side-by-side

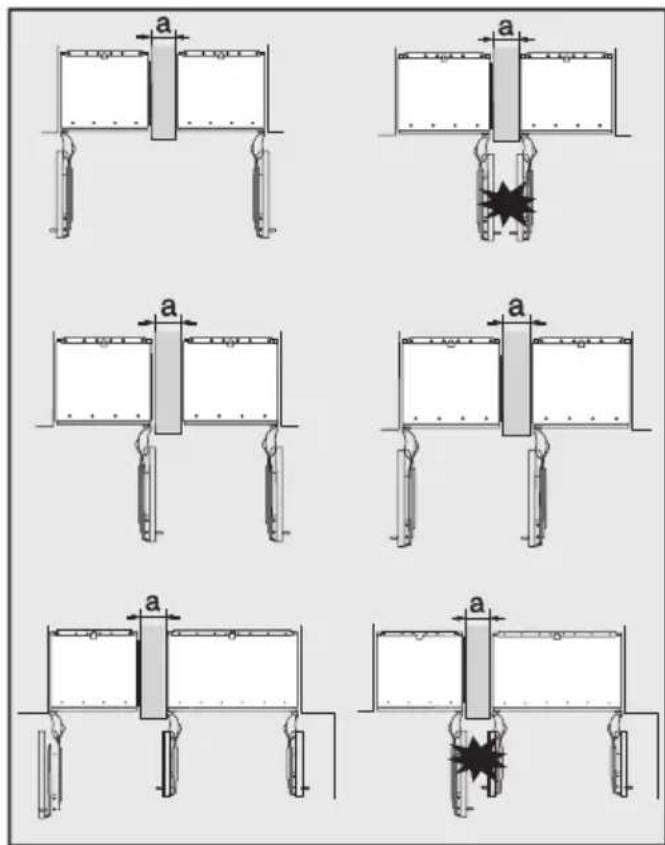

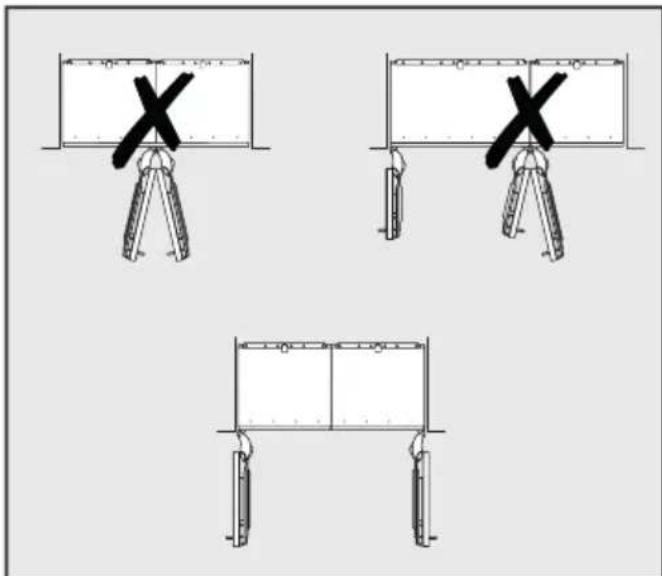

. . . ze ścianką pośrednią Ścianka a pomiędzy ustawionymi obok siebie urządzeniami chłodniczymi musi mieć przynajmniej 16mm grubości. Jeśli zawiasy drzwi urządzeń chłod- niczych znajdują się obok siebie, na- leży koniecznie uwzględnić grubość frontów meblowych i uchwyty drzwi, żeby drzwi urządzenia nie zderzyły się przy równoczesnym otwieraniu i nie zostały uszkodzone.

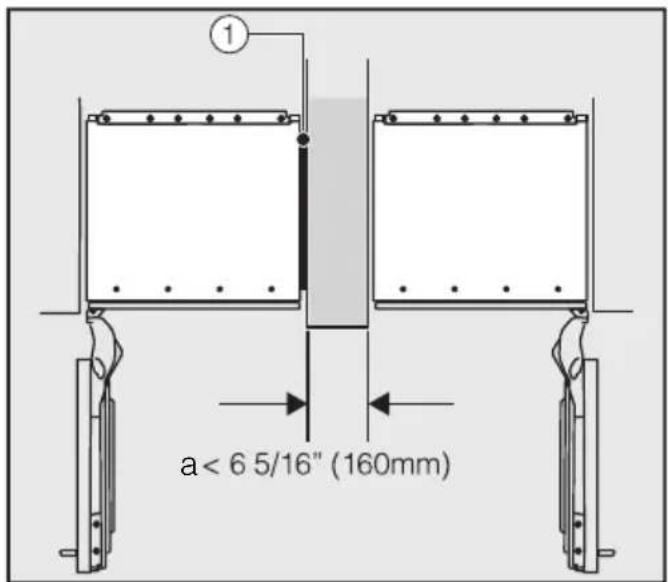

Jeśli ścianka pośrednia a jest cieńsza niż 160mm, wymagane jest grzanie ścianki bocznej z zestawu montażo- wego side-by-side, aby uniknąć tworze- nia wody kondensacyjnej i ewentualnie wynikających stąd uszkodzeń (patrz rozdział „Montaż grzania ścianki bocz- nej“). Grzanie ścianki bocznej musi zostać zamocowane po prawej stronie urzą- dzenia chłodniczego stojącego z lewej (patrząc od przodu). Przy planowaniu niszy do zabudowy proszę wziąć pod uwagę, że nisza do zabudowy, w której ma zostać zain- stalowane urządzenie chłodnicze z grzaniem ścianki bocznej , zasad- niczo musi być szersza o 3–5mm. Podłączenie grzania ścianki bocznej prowadzi do zwiększonego zużycia energii.pl - Mocowanie kombinacji side-by-side

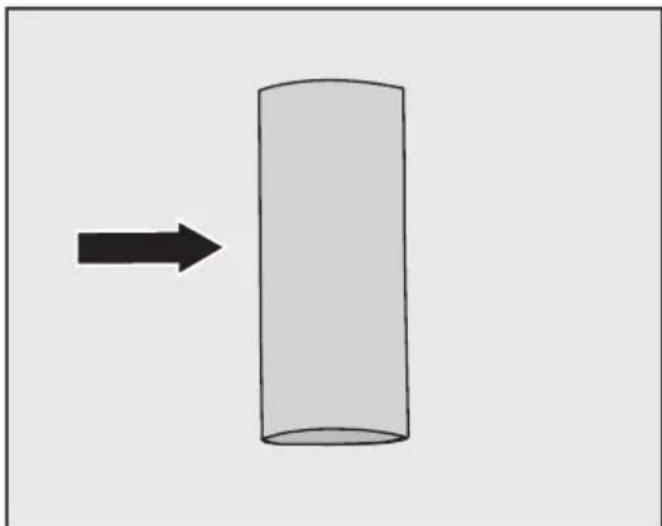

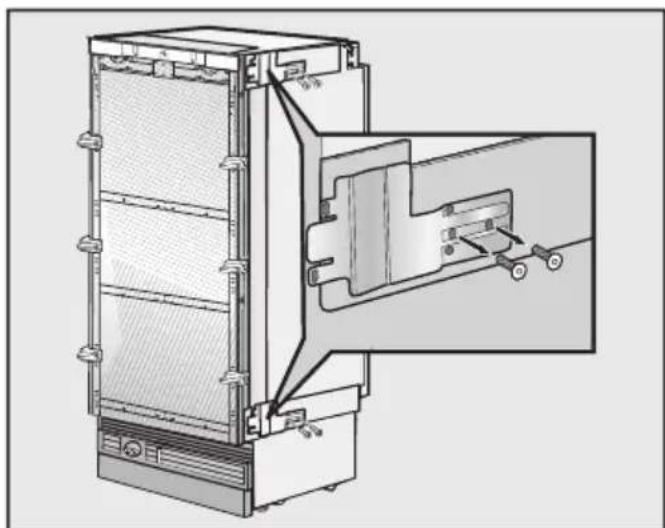

Następnie należy zamocować każde urządzenie chłodnicze oddzielnie w ni- szy do zabudowy za pomocą dołączo- nych materiałów montażowych (w tym celu proszę postępować według wska- zówek w dołączonych instrukcjach użytkowania i montażu). . . . bez ścianki pośredniej Jeśli pomiędzy ustawionymi obok siebie urządzeniami chłodniczymi nie znajduje się ścianka pośrednia, należy połączyć urządzenia chłodnicze ze sobą bezpo- średnio za pomocą zestawu montażo- wego side-by-side. Poza tym musi zo- stać zainstalowane grzanie ścianki bocznej, żeby uniknąć tworzenia wody kondensacyjnej i ewentualnie wynikają- cych stąd szkód (patrz od punktu „Przygotowanie urządzeń chłodni- czych“). Zawiasy drzwi urządzeń chłodni- czych nie mogą się znajdować obok siebie, ponieważ przy równoczesnym otwieraniu drzwi urządzeń mogą się zderzyć i ulec uszkodzeniu. Podłączenie grzania ścianki bocznej prowadzi do zwiększonego zużycia energii. Przygotowanie urządzeń chłodniczych Ustawić oba urządzenia chłodnicze w wybranym miejscu, zachowując po- między nimi niewielki odstęp. Nie usuwać separatorów po we- wnętrznej stronie urządzeń. Usunąć blachy kątowe po stronach uchwytów obu urządzeń.pl - Mocowanie kombinacji side-by-side

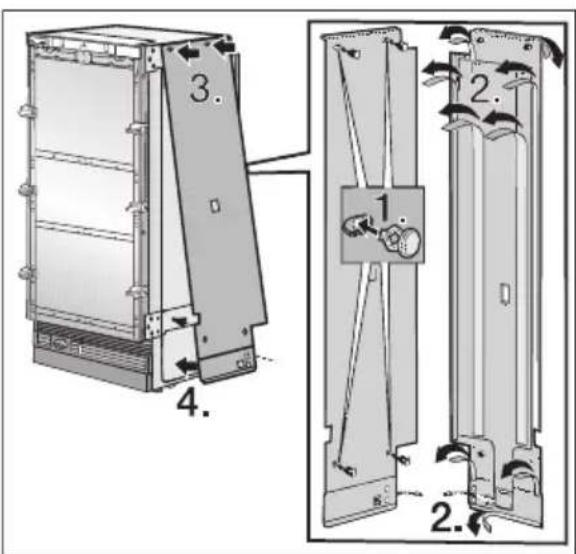

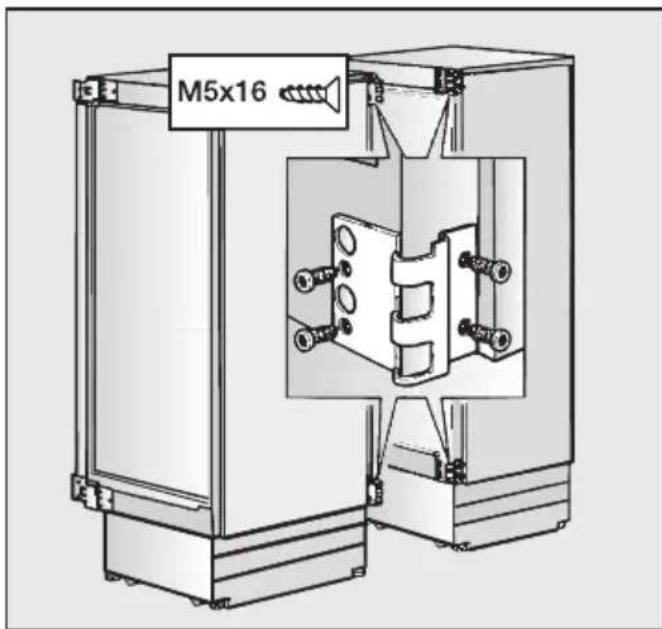

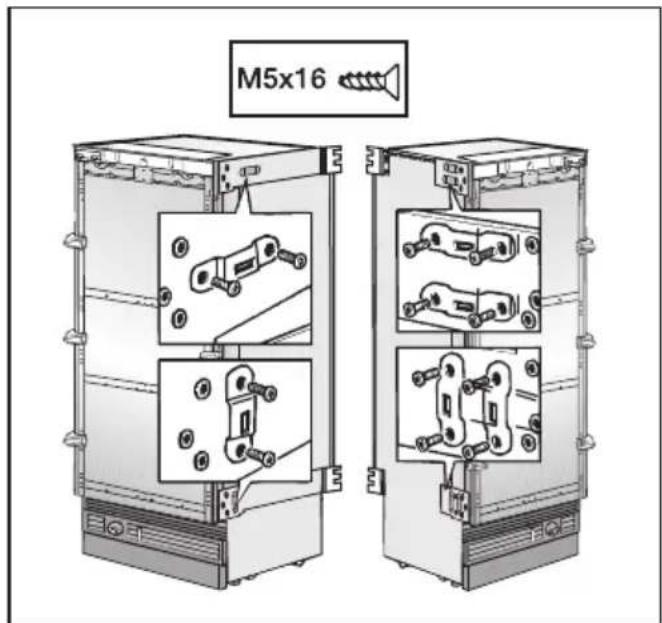

Przykręcić do obu urządzeń chłodni- czych dołączone połówki zawiasów. Przykręcić do obu urządzeń chłodni- czych wypustki mocujące. Skontrolo- wać jeszcze raz pozycję obu urzą- dzeń chłodniczych. Montaż grzania ścianki bocz- nej Grzanie ścianki bocznej musi zostać za- mocowane po prawej stronie urządze- nia chłodniczego stojącego z lewej (pa- trząc od przodu). Włożyć trzpienie w przewidziane do tego otwory w grzaniu ścianki bocz- nej 1.). Zdjąć paski ochronne z taśmy samo- przylepnej 2.). Odchylić grzanie ścianki bocznej na dole od urządzenia chłodniczego i włożyć u góry trzpienie w otwory 3.). Docisnąć grzanie ścianki bocznej od góry do dołu do urządzenia chłodni- czego i włożyć na dole trzpienie w otwory 4.).pl - Mocowanie kombinacji side-by-side

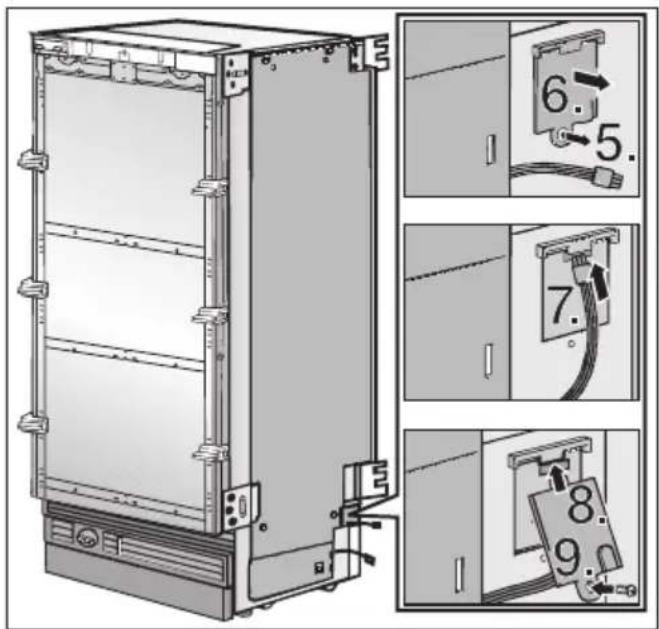

Wykręcić śrubkę na pokrywce wtycz- ki 5.). Zdjąć pokrywkę wtyczki 6.). Podłączyć kabel 7.). Założyć z powrotem pokrywkę 8.). Dokręcić dobrze śrubkę w pokrywce 9.).

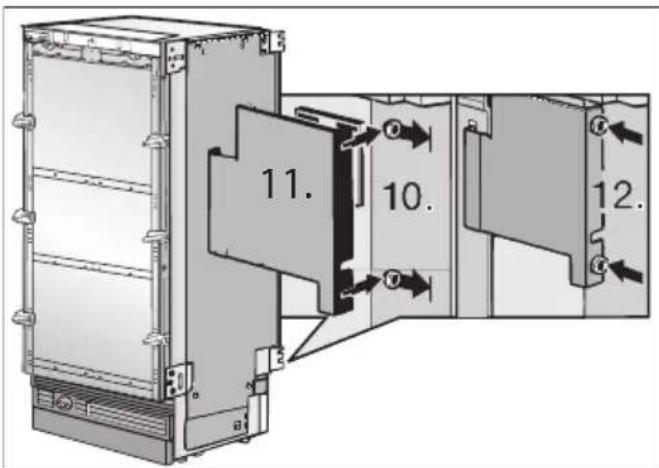

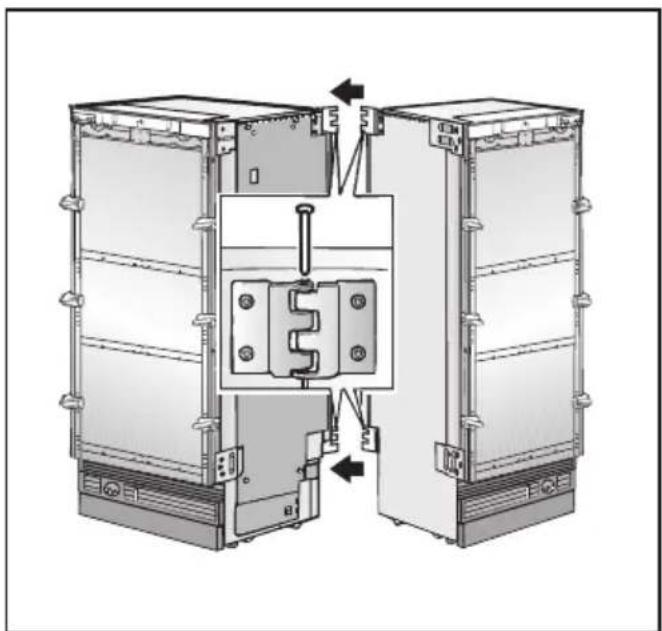

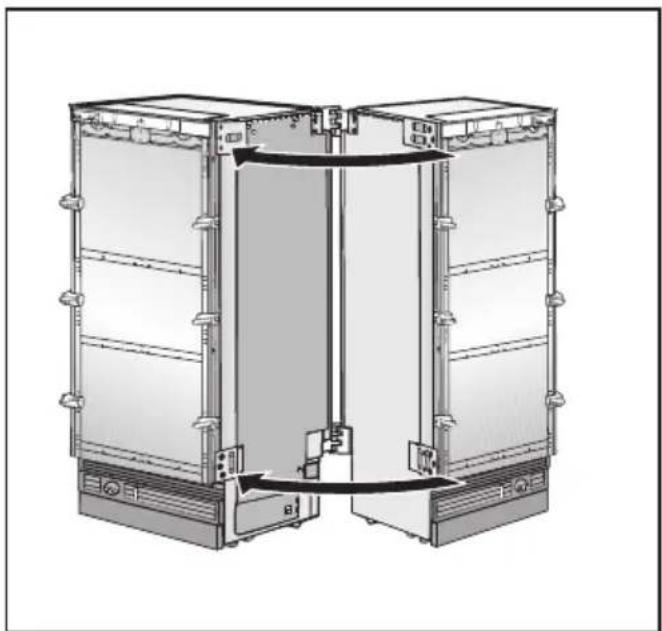

Poluzować trochę śruby z tyłu urzą- dzenia chłodniczego 10.). Wsunąć dołączoną pokrywkę kabla w szczelinę grzania ścianki bocznej. Zawiesić pokrywkę kabla na śrubach z tyłu urządzenia chłodniczego 11.). Dokręcić dobrze śruby 12.). Łączenie urządzeń chłodni- czych ze sobą Zsunąć urządzenia chłodnicze razem z tyłu, aż połówki zawiasów zaczepią się o siebie. Włożyć trzpienie od góry w połówki zawiasów. Dosunąć urządzenia chłodnicze do siebie z przodu na tyle blisko, na ile to możliwe.pl - Mocowanie kombinacji side-by-side

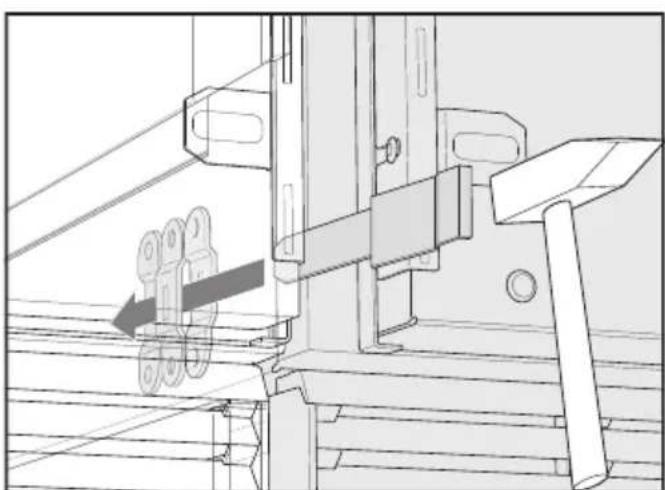

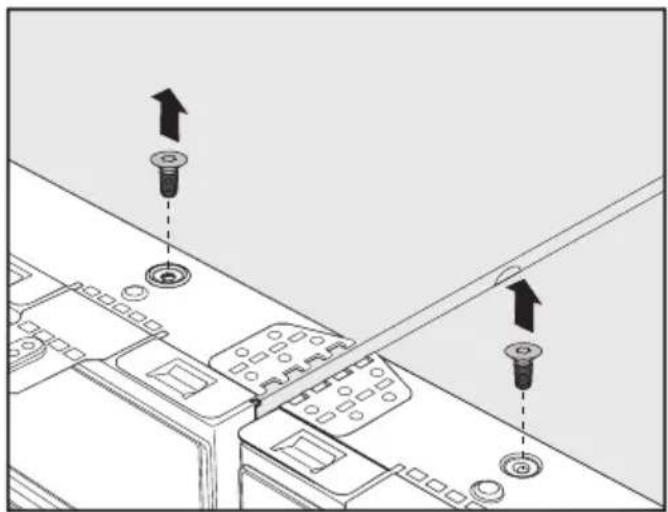

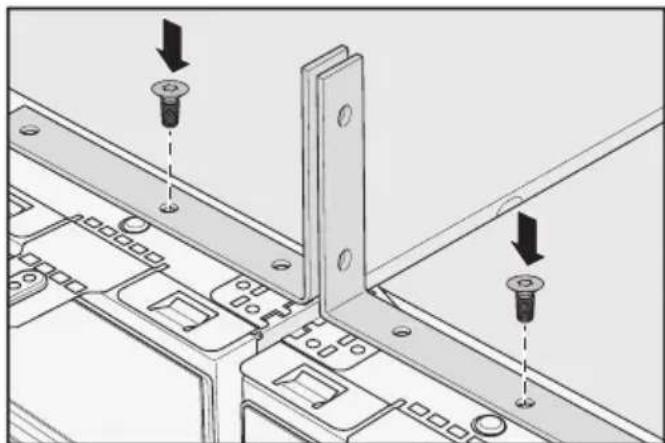

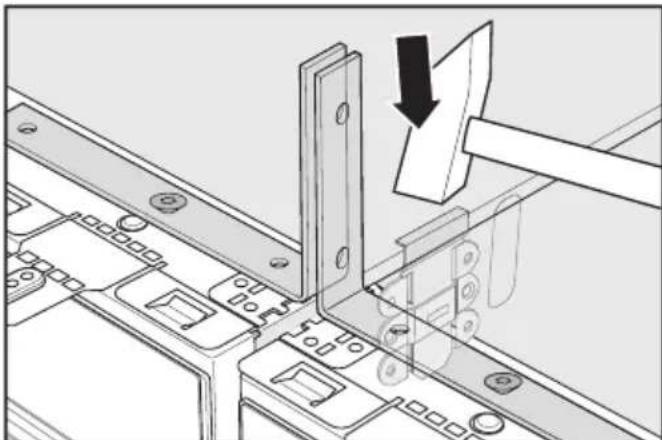

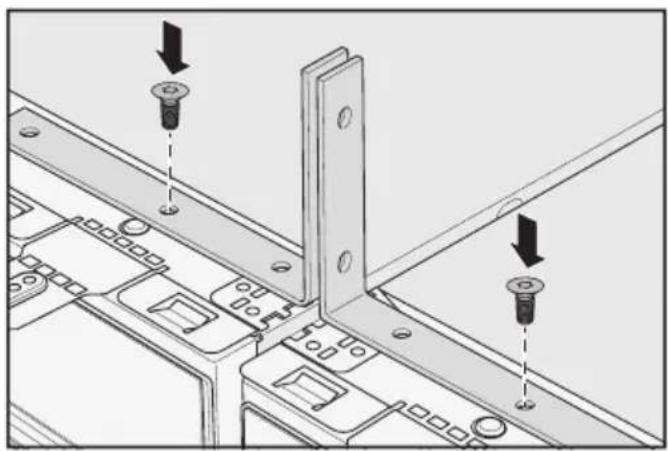

Dodatkowo ściągnąć urządzenia do siebie z przodu za pomocą szczypiec hydraulicznych. Wsunąć dłuższą z obu dostarczonych klamer metalowych od przodu w dol- ną wypustkę mocującą. Jeśli potrze- ba, użyć młotka. Wykręcić dwie śruby znajdujące się na górze urządzenia. Zastosować wykręcone śruby do za- mocowania dostarczonych wraz z urządzeniem kątowników przeciw- przechyłowych. Oba kątowniki przeciwprzechyłowe znajdują się w zestawie montażowym do zabudowy urządzeń chłodniczych.pl - Mocowanie kombinacji side-by-side

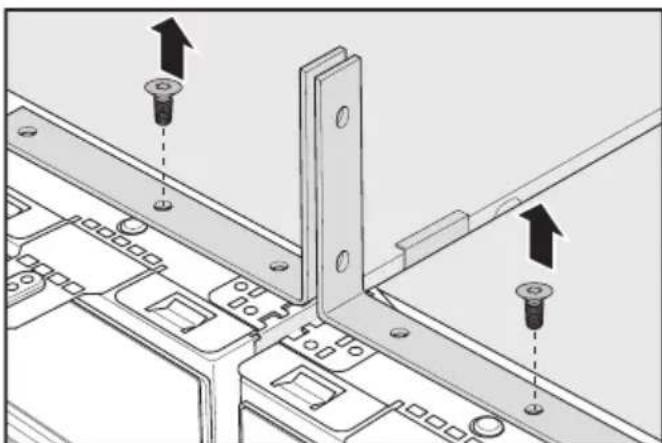

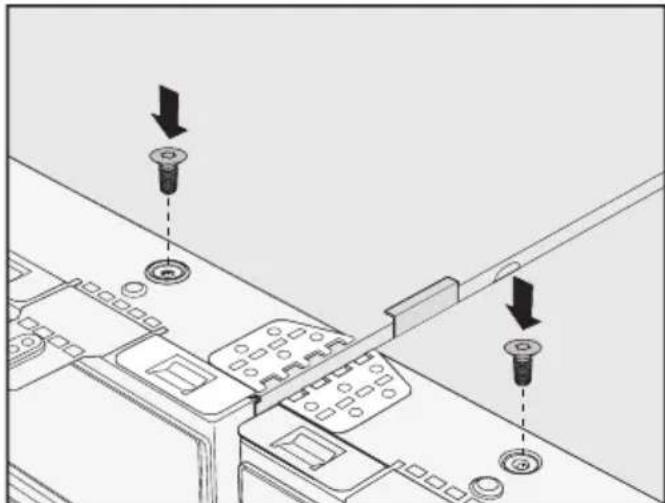

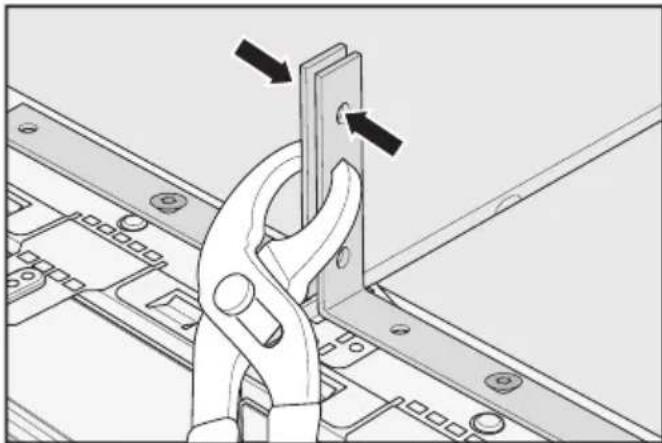

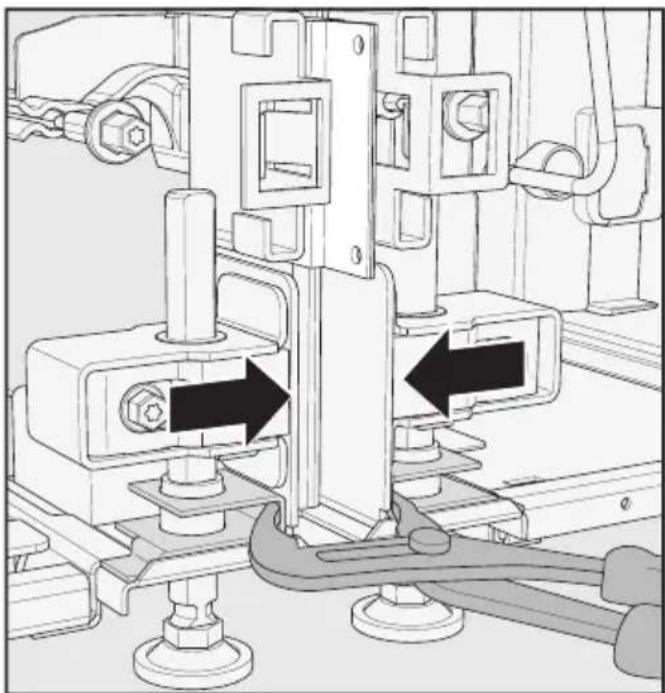

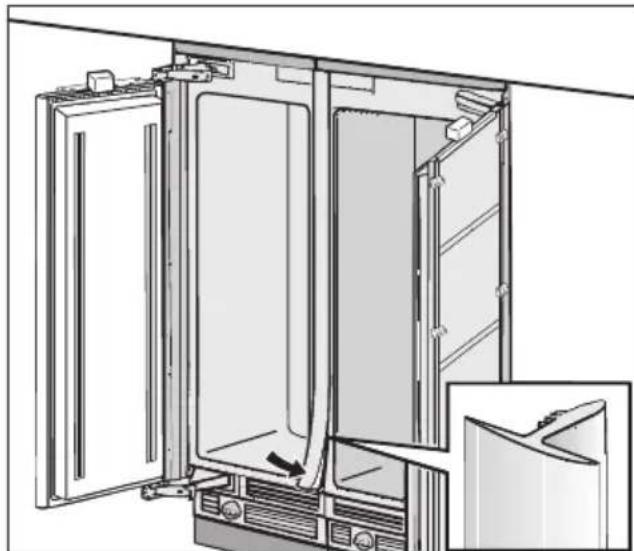

Ścisnąć razem oba kątowniki prze- ciwprzechyłowe za pomocą szczy- piec hydraulicznych. Włożyć od góry w wypustki mocujące krótszą z dostarczonych klamer me- talowych. Jeśli potrzeba, użyć w tym celu młotka. Teraz wykręcić znowu śruby na górze urządzenia i zdemontować oba ką- towniki przeciwprzechyłowe. Kątowniki przeciwprzechyłowe będą potrzebne do zamocowania w niszy do zabudowy. Wkręcić z powrotem śruby na górze urządzenia. Wskazówka: Kontynuować teraz zabu- dowę urządzeń chłodniczych. Prze- strzegać w tym celu instrukcji użytko- wania i montażu dołączonych do po- szczególnych urządzeń. Włożyć listwę maskującą w szczelinę pomiędzy urządzeniami chłodniczymi, zabudowa kombinacji side-by-side powinna do tego momentu zostać całkowicie zakończona.pt - Fixação de uma combinação side-by-side
