Tuotetyyppi	Jääkaappien ja pakastimien vierekkäisasennussarja
Merkki	Miele
Malli	KSK 2001
Yhteensopivuus	K 26xx Vi, K 28xx Vi, K 29xx Vi, F 241x Vi, F 28xx Vi, F 29xx Vi, F24xxVi, F26xxVi, KF 28xx Vi, KF 29xx Vi, KWT 26xx Vi, KWT 26xx ViS
Sisältyvien osien lukumäärä	Sarja sisältää saranat, kiinnitysjalat, sivulämmityksen, kaapelisuojukset, metallikiinnikkeet, kaatumissuojatukikulmat
Materiaalit	Teräs, muovi, kumi
Sarjan mitat (pakattuna)	Noin 50 x 30 x 10 cm
Sarjan paino	Noin 2,5 kg
Sivulämmityksen virransyöttö	Sähköliitäntä 230 V, lisää energiankulutusta
Päätoiminto	Kahden kylmälaitteen mekaaninen ja sähköinen kiinnitys vierekkäin, kondenssiveden estolämmitys
Asennukseen tarvittavat työkalut	Torx T20 -ruuvimeisseli, sähköruuvinväännin, vasara, yleispihdit, teippi
Asennustyyppi	Upotus syvennykseen (pakollinen ennen upotusta)
Mahdollinen kokoonpano	Joko väliseinällä tai ilman (vähimmäispaksuus 16 mm)
Kaatumissuojaus	Kiinnityskulmat sisältyvät kylmälaitteiden asennussarjaan
Suositeltu asentajien määrä	Kaksi henkilöä (laitteiden painon ja koon vuoksi)
Huolto	Ei erityistä huoltoa; tarkista sähköliitännät asennuksen yhteydessä
Takuu	Miele-yleisten ehtojen mukaisesti

Usein kysytyt kysymykset - KSK 2001 MIELE

Mitkä Miele-mallit ovat yhteensopivia sarjan KSK 2001 kanssa?

Sarja on yhteensopiva seuraavien mallien kanssa: K 26xx Vi, K 28xx Vi, K 29xx Vi, F 241x Vi, F 28xx Vi, F 29xx Vi, F24xxVi, F26xxVi, KF 28xx Vi, KF 29xx Vi, KWT 26xx Vi, KWT 26xx ViS.

Voiko sarjan asentaa yksin?

Ei, kylmälaitteiden painon ja koon vuoksi asennus on tehtävä kahdestaan.

Mitä työkaluja tarvitaan sarjan asentamiseen?

Tarvitset Torx T20 -ruuvimeisselin, sähköruuvinvääntimen, vasaran, yleispihdit ja teippiä.

Onko sivulämmitys aina tarpeen?

Sivulämmitys on pakollinen, jos laitteiden välillä ei ole väliseinää tai jos väliseinän paksuus on alle 160 mm, kondenssiveden muodostumisen estämiseksi.

Kuinka sivulämmitys asennetaan?

Kiinnitä lämmitys vasemmanpuoleisen kylmälaitteen oikealle sivulle. Aseta tulpat reikiin, poista teipin suojanauhat ja työnnä lämmitys ylhäältä alas. Kytke kaapeli irrotettuasi liittimen kannen ja sulje se.

Voiko sarjan asentaa väliseinän kanssa?

Kyllä, seinän paksuuden tulee olla vähintään 16 mm. Jos se on alle 160 mm, sivulämmitys on tarpeen. Varmista, etteivät ovien pysäyttimet ole vierekkäin törmäysten välttämiseksi.

Kuinka kaatumissuojaus varmistetaan?

Käytä kylmälaitteiden asennussarjaan kuuluvia kiinnityskulmia. Ne kiinnitetään laitteiden yläosiin ja ruuvataan sitten upotussyvennykseen.

Mitä tehdä, jos laitteiden ovet osuvat toisiinsa?

Tarkista, etteivät ovien pysäyttimet ole vierekkäin. Tarvittaessa siirrä laitteita tai säädä julkisivujen ja kahvojen paksuutta vaurioiden estämiseksi.

Lisääkö sarja energiankulutusta?

Kyllä, sivulämmityksen kytkentä lisää energiankulutusta.

Mistä löydän täydellisen ohjeen ranskaksi?

Ohje on ladattavissa ilmaiseksi PDF-muodossa notice-facile.com-sivustolta. Voit myös pyytää käännöksen toiselle kielelle.

KÄYTTÖOHJE KSK 2001 MIELE

fi - Side-by-side-asennetun kylmälaiteyhdistelmän kiinnitys

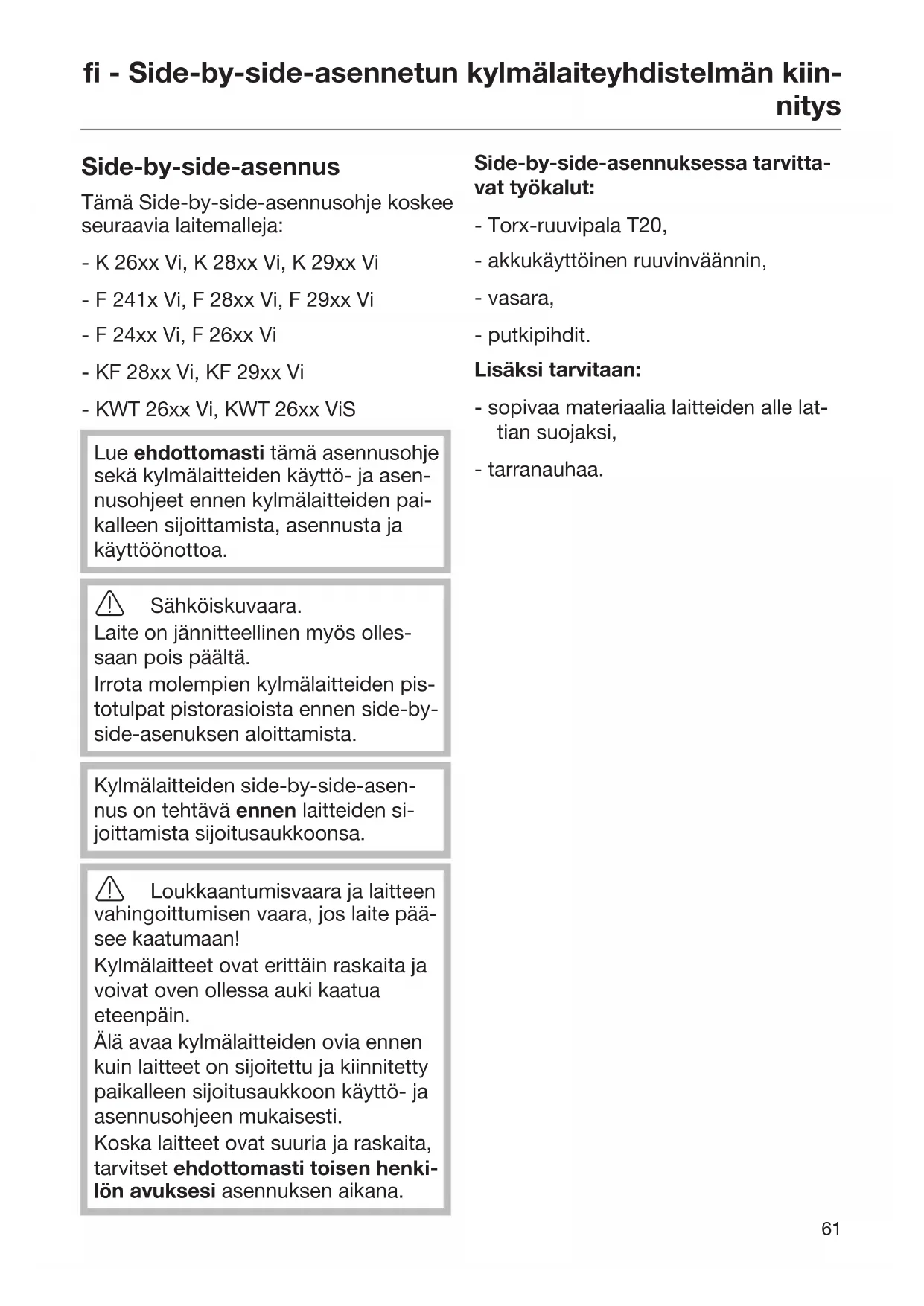

Side-by-side-asennus

Tämä Side-by-side-asennusohje koskee seuraavia laitemalleja:

• K 26xx Vi, K 28xx Vi, K 29xx Vi - F241xVi, F28xxVi, F29xxVi - F24xxVi, F26xxVi
• KF 28xx Vi, KF 29xx Vi
• KWT 26xx Vi, KWT 26xx ViS

Lue ehdottomasti tämä asennusohje sekä kylmälaitteiden käyttö- ja asennusohjeet ennen kylmälaitteiden paikalleen sijoittamista, asennusta ja käyttöönottoa.

Sähköiskuvaara.

Laite on jännitteellinen myös ollessaan pois päältä.

Irrota molempien kylmälaitteiden pistotulpat pistorasioista ennen side-by-side-asennuksen aloittamista.

Kylmälaitteiden side-by-side-asennus on tehtävä ennen laitteiden sijoittamista sijoitusaukkoonsa.

Loukkaantumisvaara ja laitteen vahingoittumisen vaara, jos laite pääsee kaatumaan!

Kylmälaitteet ovat erittäin raskaita ja voivat oven ollessa auki kaatua eteenpäin.

Älä avaa kylmälaitteiden ovia ennen kuin laitteet on sijoitettu ja kiinnitetty paikalleen sijoitusaukkoon käyttö- ja asennusohjeen mukaisesti.

Koska laitteet ovat suuria ja raskaita, tarvitset ehdottomasti toisen henkilön avuksesi asennuksen aikana.

Side-by-side-asennuksessa tarvittavat työkalut:

- Torx-ruuvipala T20, - akkukäyttöinen ruuvinväännin, - vasara, - putkipihdit.

Lisäksi tarvitaan:

• sopivaa materiaalia laitteiden alle lattian suojaksi, - tarranauhaa.

Side-by-side-asennetun kylmälaiteyhdistelmän kiinnitys

... valiseinän kanssa.

Vierekkäin sijoitettavien kylmälaitteiden väliin jäävän seinän a on oltava vähintään 16 mm paksu.

Jos asennat kylmälaitteet saranapuoli vierekkäin, ota asennuksessa huomioon kalusteoven paksuus ja kahvat. Ovet ja kahvat eivät saa samanaikaisesti avattaessa ottaa kiinni toisiinsa, koska ne voisivat vaurioitua.

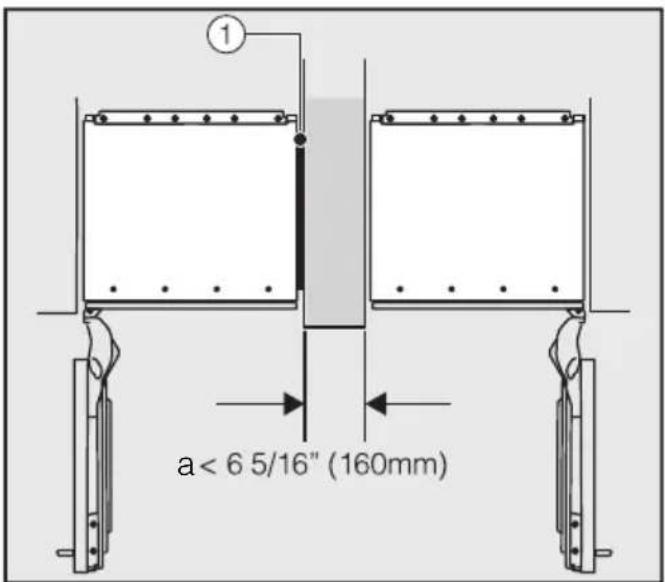

Jos valiseinä a on kapeampi kuin 160 mm, kylmälaitteiden väliin on asennettava Side-by-side-asennussarjan mukana toimitettava sivuseinän lämmitysmatto 1, jotta vältetään kondenssiveden muodostus ja siitä mahdollisesti seuraavat vauriot (ks. kohta Sivuseinän lämmitysmaton asennus).

Sivuseinän lämmitysmatto ① tulee asentaa (edestä katsottuna) vasemmanpuoleisen kylmälaitteen oikeaan sivuseinään.

Ota sijoitusaukkojen suunnittelussa huomioon, että sijoitusaukon, johon lämmitysmatolla ① varustettu kylmälaite asennetaan, tulee olla 3–5 mm tavallista leveämpi.

Lämmitysmaton asennus lisää laitteen energiankulutusta.

Side-by-side-asennetun kylmälaiteyhdistelmän kiinnitys

Kiinnitä kylmälaitteet lopuksi kumpikin erikseen mukana toimitettujen kiinnitystarvikkeiden avulla sijoitusaukkoonsa (noudata laitteiden käyttö- ja asennusohjeissa annettuja ohjeita).

... ilman valiseinää.

Jos kahden vierekkäin sijoitettavan kylmälaitteen välissä ei ole väliseinää, laitteet on kiinnitettävä suoraan toisiinsa Side-by-side-asennussarjan avulla. Lisäksi laitteiden väliin on asennettava sivuseinän lämmitysmatto, jotta vältetään kondenssiveden muodostuminen ja siitä mahdollisesti aiheutuvat vauriot (ks. kohta Kylmälaitteiden esivalmistelu).

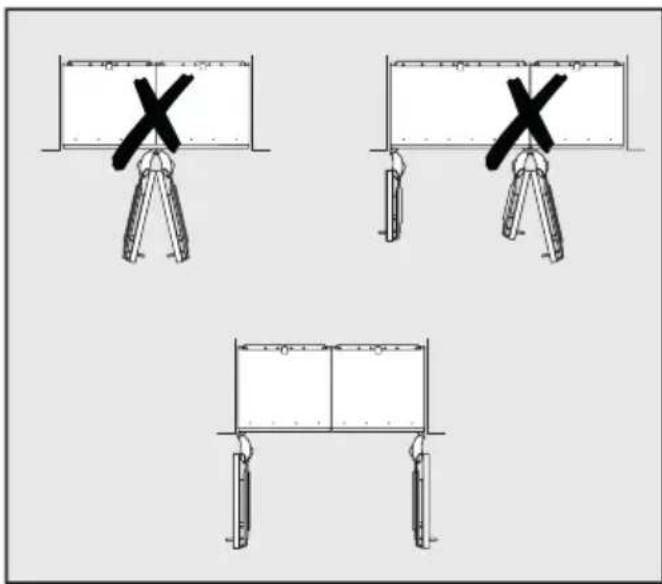

Ilman väliseinää rinnakkain asennettavia kylmälaitteita ei saa asentaa saranapuolet vierekkäin, koska tällöin ovet törmäisivät toisiinsa ja voisivat vahingoittua, jos ne avataan yhtä aikaa.

Lämmitysmaton asennus lisää laitteen energiankulutusta.

Kylmälaitteiden esivalmistelu

■ Siirrä molemmat kylmälaitteet aiottuun asennuspaikkaan, vähän erilleen toisistaan.

Älä poista etäisyystukia laitteiden sisäpuolelta.

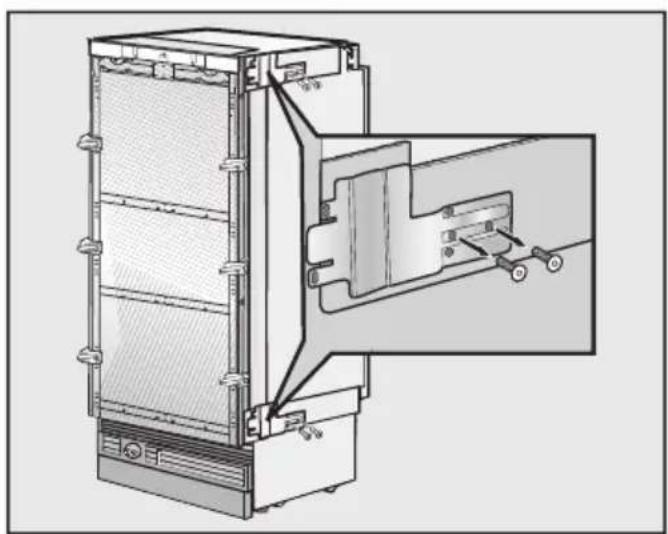

• Irrota kulmalevyt kummankin kylmälaitteen kahvapuolelta.

fi - Side-by-side-asennetun kylmälaiteyhdistelmän kiinnitys

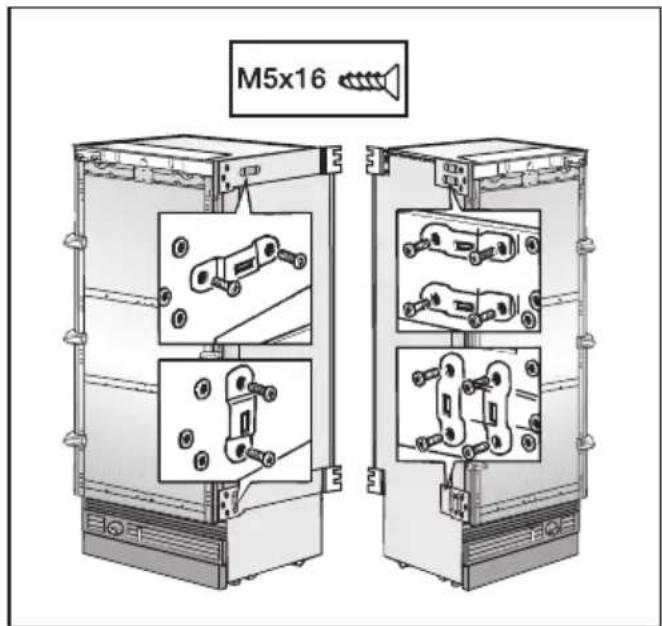

Kiinnitä mukana toimitetut sarananpuolikkaat molempiin kylmälaitteisiin.

Ruuvaa kiinnityskielekkeet paikalleen molempiin kylmälaitteisiin. Varmista, että kylmälaitteet ovat kohdakkain.

Sivuseinän lämmitysmaton asennus

Sivuseinän lämmitysmatto tulee asentaa (edestä katsottuna) vasemmanpuoleisen kylmälaitteen oikeaan sivuseinään

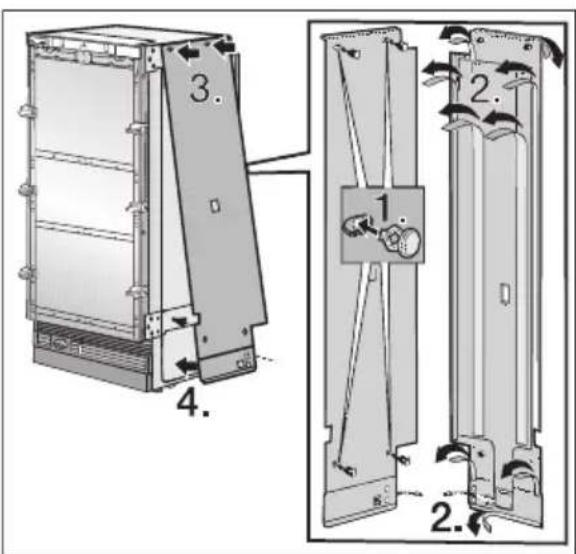

Työnnä eristys niille varattuihin reikiin lämmitysmattoon (1). Vedä tarrojen suojateipit irti (2). Pitele lämmitysmattoa niin, ettei sen alaosa tartu vielä kiinni kylmälaitteen sivuseinään ja aseta maton yläreunan nastat reikiin (3). Painele sitten lämmitysmatto ylhäältä alaspäin kiinni kylmälaitteen sivuseinään ja paina maton alareunan nastat reikiin (4).

fi - Side-by-side-asennetun kylmälaiteyhdistelmän kiinnitys

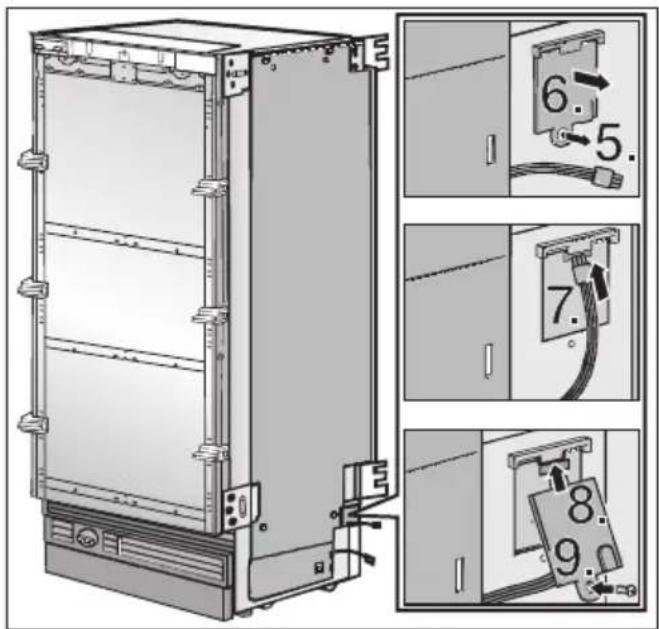

Avaa pistokeliitännän peitelevyn ruuvi (5). Ota pistokeliitännän peitelevy pois (6). Liitä liitäntäjohdon pistoke liitäntään (7). Asenna peitelevy takaisin (8). Kiristä pistokeliitännän peitelevyn ruuvi (9).

Löysää kylmälaitteen takaseinässä olevia ruuveja vähän (10). Työnnä mukana toimitettu johdonsuojus sivuseinän lammitysmaton uriin.

Ripusta johdonsuojus kylmälaitteen takaseinässä olevien ruuvien varaan (11). Kiristä ruuvit (12).

Kylmälaitteiden yhdistäminen toisiinsa

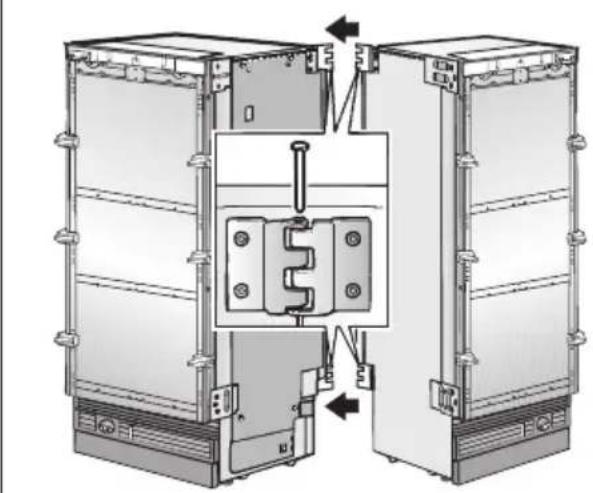

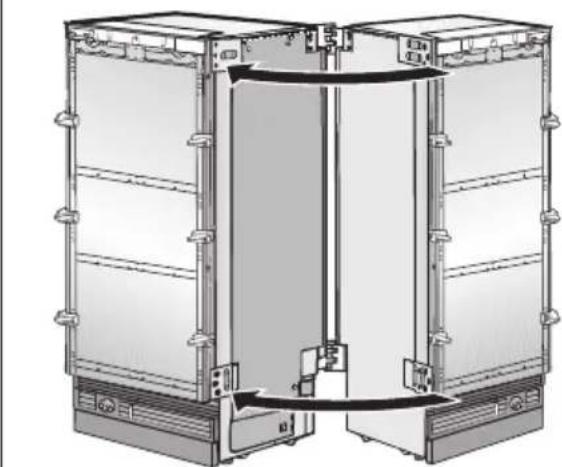

Työnnä kylmälaitteet takakulmista yhteen niin, että saranoiden puolikkaat menevät sisäkkäin.

Työnnä saranatapit ylhäältä päin saranapuolikkaisiin.

fi - Side-by-side-asennetun kylmälaiteyhdistelmän kiinnitys

Paina kylmälaitteet edestä mahdollisimman lähelle toisiaan.

Vedä kylmälaitteita yhteen vielä putkipihtien avulla.

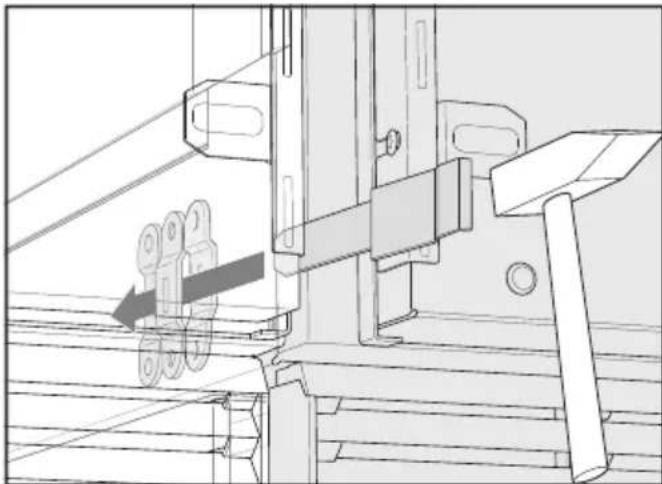

Työnnä pitempi mukana toimitetuista heloista edestä päin alempaan kiinnityskielekkeeseen. Käytä tarvittaessa vasaraa apuna.

• Irrota ruuvit molempien kylmälaitteiden yläpinnasta.

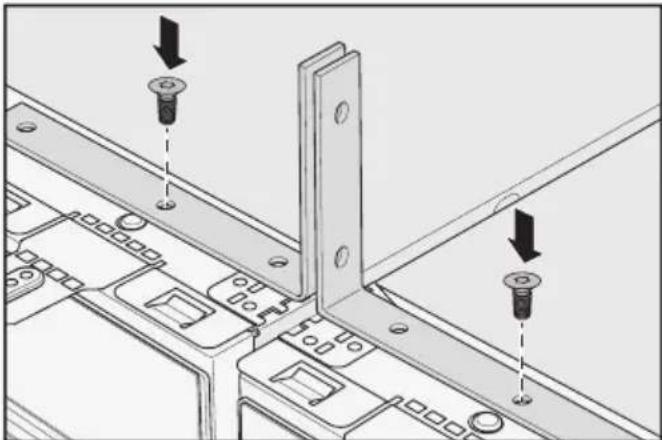

Kiinnitä mukana toimitetut kallistumisenestokulmaraudat irrottamillasi ruuveilla.

Kallistumisenestokulmaraudat ovat kylmälaitteen asennustarvikepakkauksessa.

fi - Side-by-side-asennetun kylmälaiteyhdistelmän kiinnitys

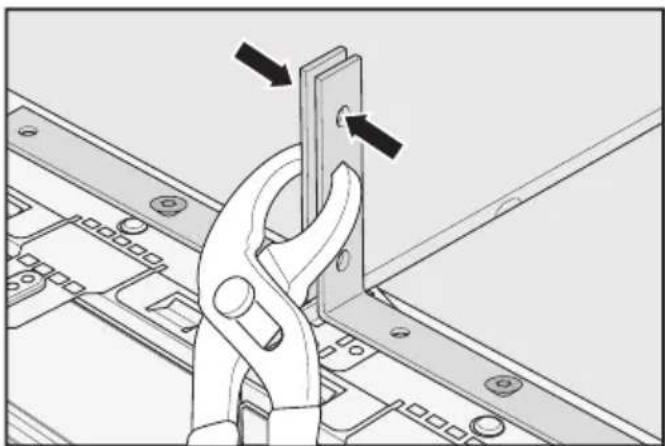

• Purista kulmaraudoja toisiaan vasten putkipihdeillä.

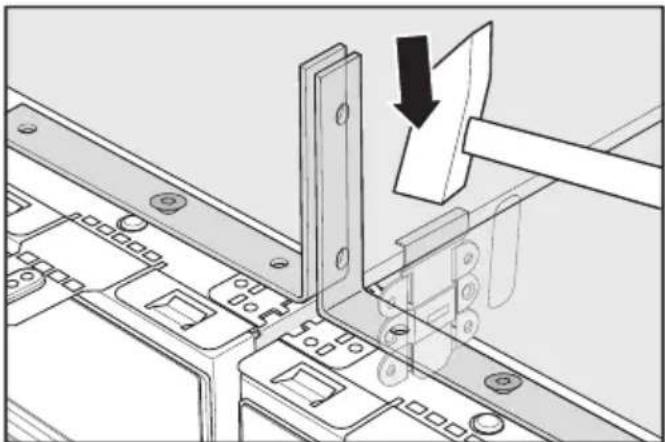

Aseta lyhyempi mukana toimitettu hela ylhäältä päin kiinnityskielekkeisiin. Käytä tarvittaessa vasaraa apuna.

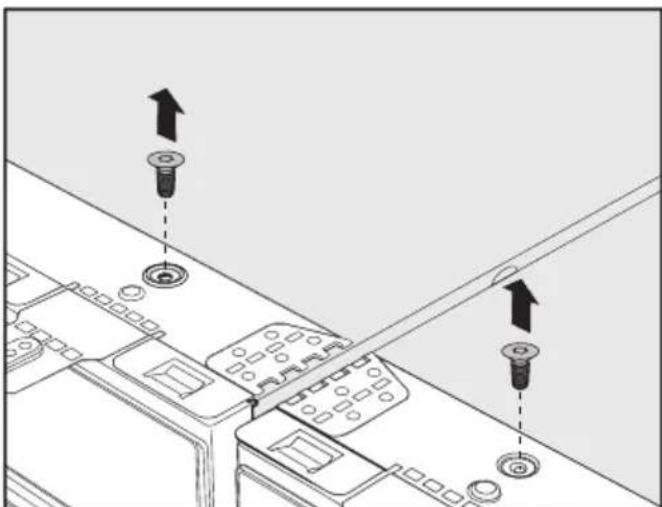

• Irrota taas ruuvit molempien kylmälaitteiden yläpinnasta ja ota kaatumisenestokulmaraudat pois.

Kylmälaitteet kiinnitetään niille sijoitettuun aukkoon asennuksen lopussa.

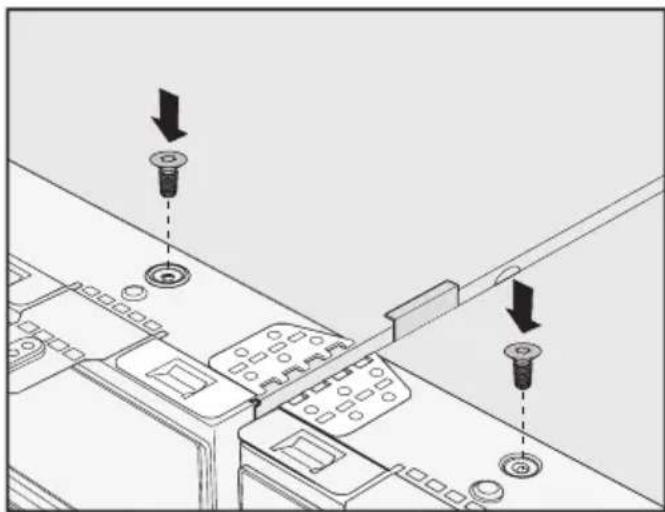

■ Kun olet irrottanut kulmaraudat, kierrä ruuvit taas takaisin kylmälaitteen yläpintaan.

Vinkki: Jatka nyt kylmälaitteiden asennusta. Noudata kylmälaitteiden käyttö- ja asennusohjeiden ohjeita.

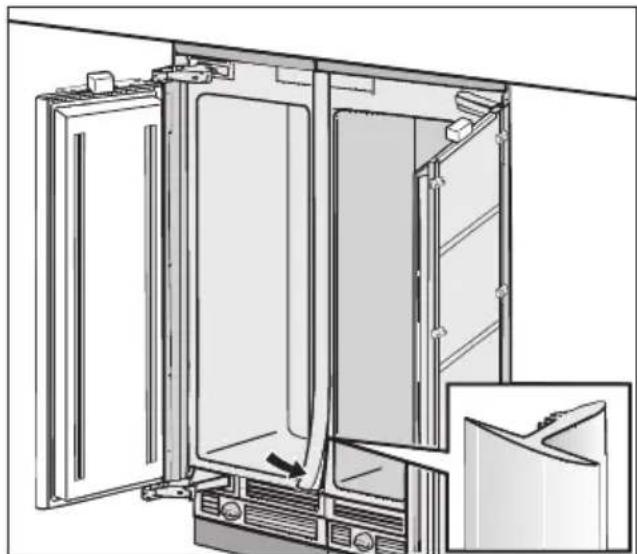

Painele T-lista kylmälaitteiden väliseen uraan. Side-by-side-asennus on nyt valmis.
