LIETOŠANAS INSTRUKCIJA KSK 2001 MIELE

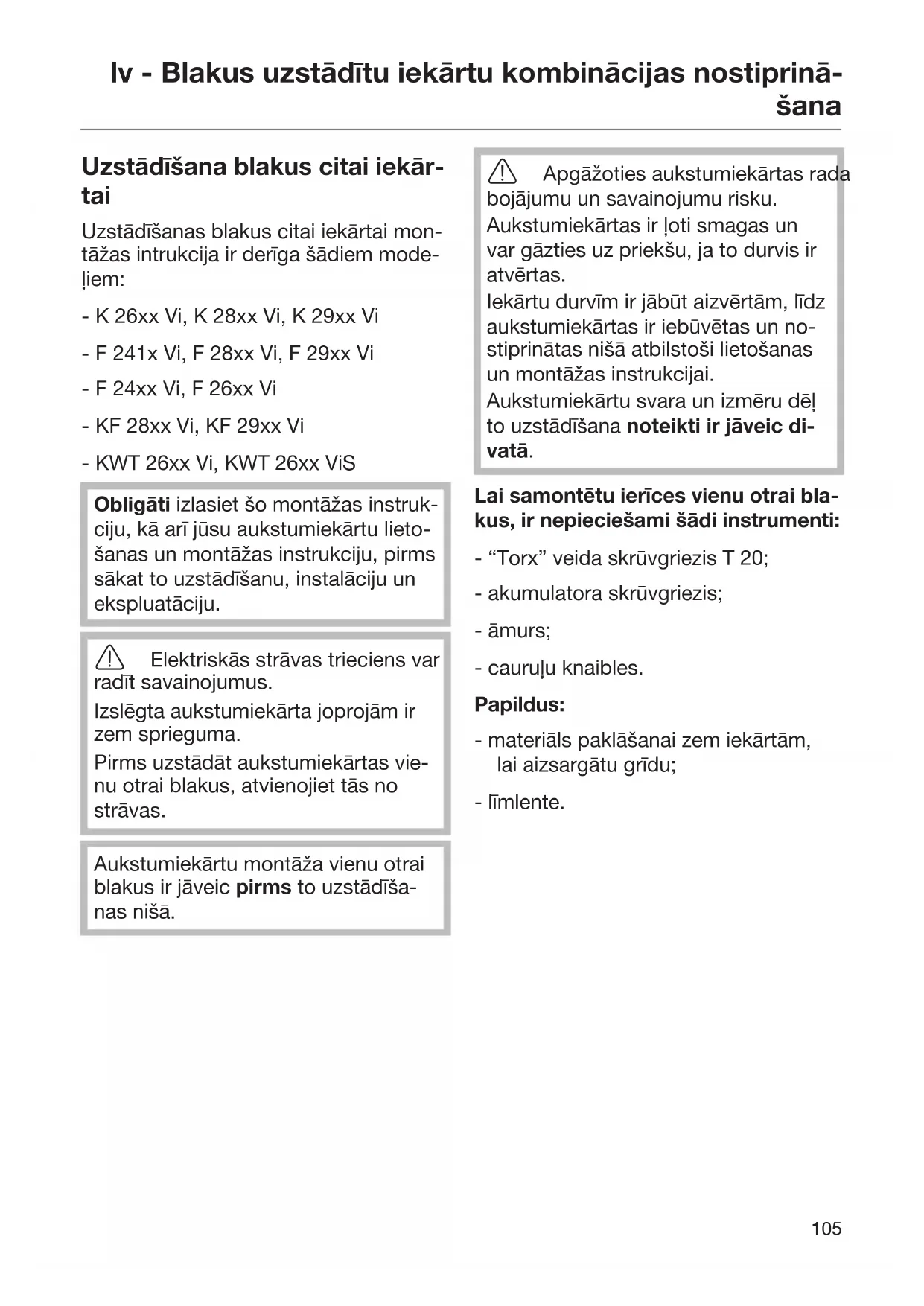

Uzstādīšana blakus citai iekārtai

Uzstādīšanas blakus citai iekārtai montāžas instrukcija ir derīga šādiem modeļiem:

• K 26xx Vi, K 28xx Vi, K 29xx Vi - F241xVi, F28xxVi, F29xxVi
• F 24xx Vi, F 26xx Vi
• KF 28xx Vi, KF 29xx Vi
• KWT 26xx Vi, KWT 26xx ViS

Obligāti izlasiet šo montāžas instrukciju, kā arī jūsu aukstumiekārtu lietošanas un montāžas instrukciju, pirms sākat to uzstādīšanu, instalāciju un ekspluatāciju.

! Elektriskās strāvas trieciens var radīt savainojumus.

Izslēgta aukstumiekārta joprojām ir zem sprieguma.

Pirms uzstādāt aukstumiekārtas vienu otrai blakus, atvienojiet tās no strāvas.

Aukstumiekārtu montāža vienu otrai blakus ir jāveic pirms to uzstādīšanas nišā.

! Apgāžoties aukstumiekārtas rada bojājumu un savainojumu risku.

Aukstumiekārtas ir ļoti smagas un var gāzties uz priekšu, ja to durvis ir atvērtas.

Iekārtu durvīm ir jābūt aizvērtām, līdz aukstumiekārtas ir iebūvētas un nostiprinātas nišā atbilstoši lietošanas un montāžas instrukcijai.

Aukstumiekārtu svara un izmēru dēļ to uzstādīšana noteikti ir jāveic divatā.

Lai samontētu ierīces vienu otrai blakus, ir nepieciešami šādi instrumenti:

- Torx veida skrūvgriezis T 20; - akumulatora skrūvgriezis; - āmurs; - cauruļu knaibles.

Papildus:

• materiāls paklāšanai zem iekārtām, lai aizsargātu grīdu; - līmlente.

IV - Blakus uzstādītu iekārtu kombināciju nostiprināšana

...ar starpsienu

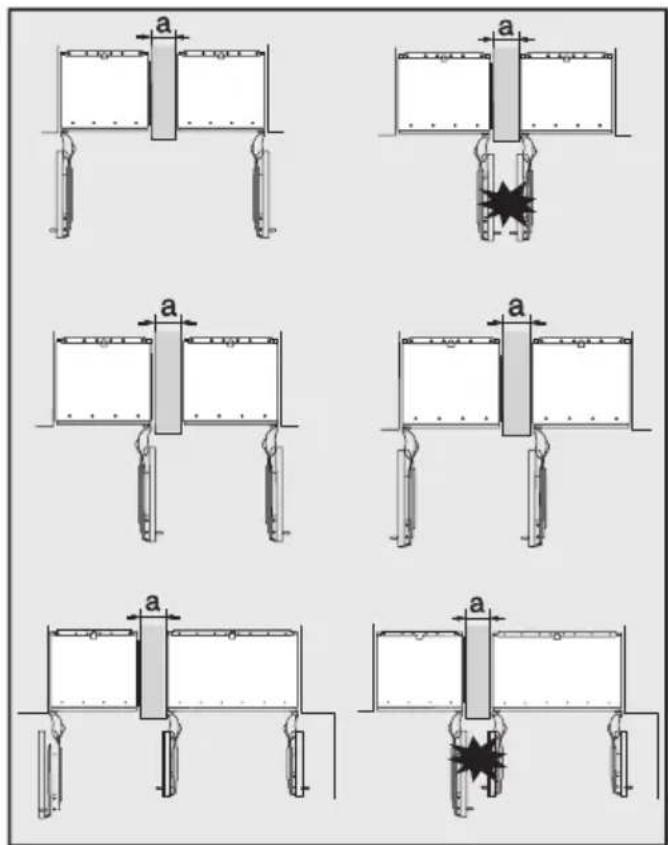

Sienai starp blakus uzstādītām aukstumiekārtām ir jābūt vismaz 16 mm biezai.

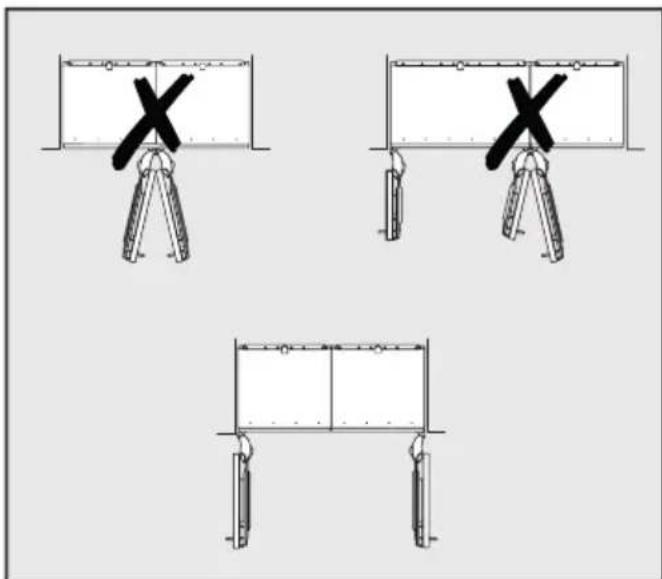

Ja aukstumiekārtu durvju eņģes atrodas blakus, ir jāņem vērā mēbeļu paneļu biezums un rokturi, lai, vienlaicīgi atverot iekārtu durvis, tās nesadurtos un netiktu bojātas.

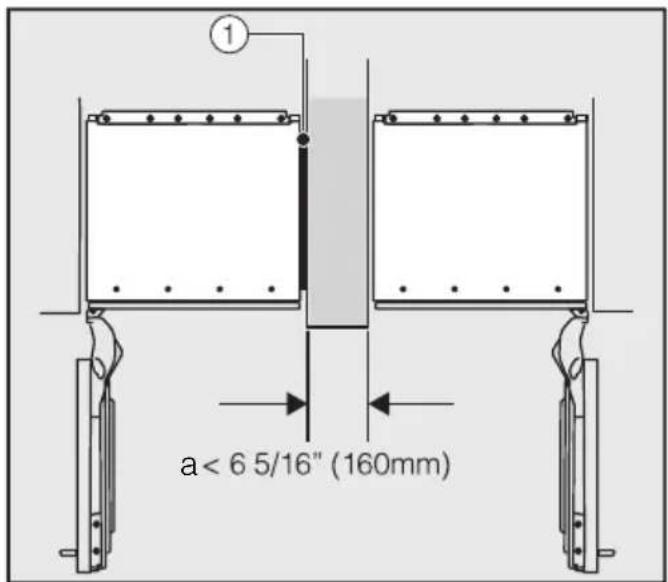

Ja starpsiena ir šaurāka nekā 160 mm, ir nepieciešama sānu sienas apsilde (1) no uzstādīšanas blakus komplekta, lai nepieļautu kondensāta un tā radītu bojājumu veidošanos (skatiet nodaļu "Sānu sienas apsildes montāža").

Sānu sienas apsilde ① tiek uzstādīta (raugoties no iekārtas priekšpuses) kreisajā pusē esošās aukstumiekārtas labajā pusē.

Lūdzam uzstādīšanas nišas, kurā tiks uzstādīta aukstumiekārta ar sānu sienas apsildi ①, plānošanas laikā ņemt vērā, ka tai principā ir jābūt par 3-5 mm platākai.

Sānu sienas apsildes pieslēgšanas gadījumā palielinās strāvas patēriņš.

IV - Blakus uzstādītu iekārtu kombināciju nostiprināšana

Pēc tam aukstumiekārtas ar attiecīgi komplektācijā iekļautajiem montāžas materiāliem tiek piestiprinātas savā uzstādīšanas vietā (ievērojiet norādījumus pievienotajās lietošanas un montāžas instrukcijās).

...bez starpsienas

Ja starp blakus uzstādītām aukstumiekārtām nav starpsienas, aukstumiekārtas nepastarpināti savstarpēji jāsavieno, izmantojot montāžas komplektu, kas ir paredzēts iekārtu uzstādīšanai blakus. Pie tam ir jāuzstāda sānu sienu apsilde, lai nepieļautu kondensāta un tā radītu bojājumu veidošanos (skatiet nodaļu "Aukstumiekārtu sagatavošana").

Aukstumiekārtu eņģes nedrīkst atrasties blakus, jo, vienlaicīgi atverot iekārtu durvis, tās sadursies un tiks bojātas.

Sānu sienu apsildes pieslēgšanas gadījumā palielināsies strāvas patēriņš.

Aukstumiekārtu sagatavošana

IV - Blakus uzstādītu iekārtu kombinācijas nostiprināšana

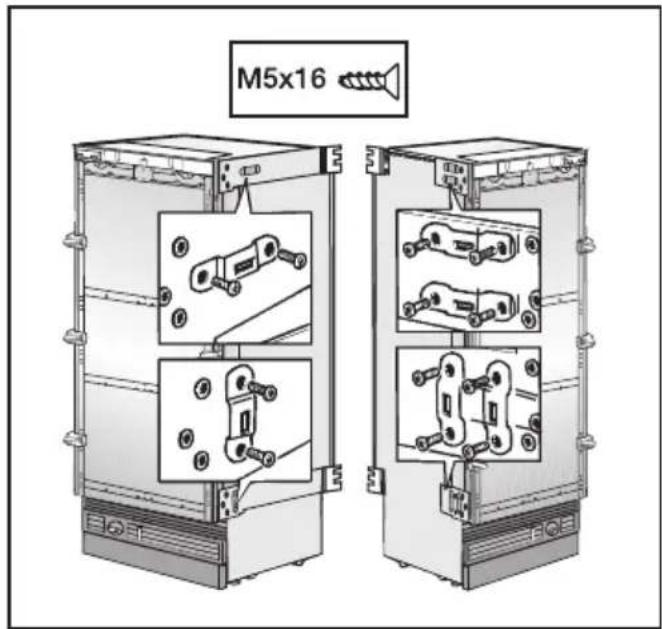

Pieskrūvējiet komplektācijā iekļautās sarnīru puses pie abām aukstumiekārtām.

Pieskrūvējiet stiprinājuma skavas pie abām aukstumiekārtām. Atkārtoti pārbaudiet abu aukstumiekārtu novietojumu.

Sānu sienu apsildes montāža

Sānu sienu apsilde ir jāuzstāda (raugoties no iekārtas priekšpuses) kreisajā pusē esošās aukstumiekārtas labajā pusē.

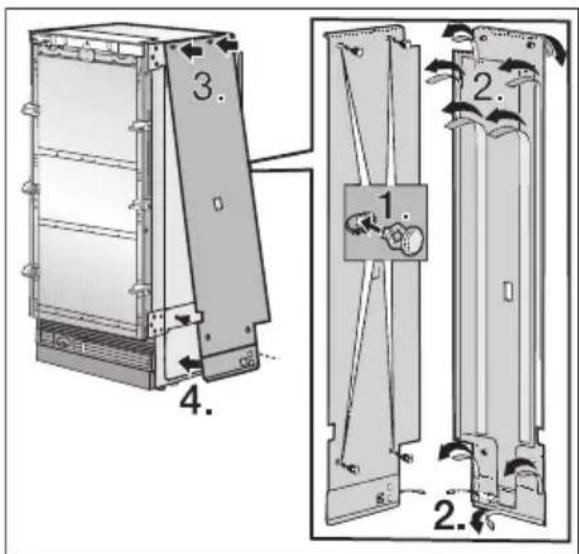

Ievietojiet tapas tam paredzētajos urbumos sānu sienu apsildē 1.). ■ Noņemiet aizsargpārklājumu no līmlentes 2.). Turiet sānu sienu apsildes apakšpusi atstatus no aukstumiekārtas un ievietojiet tapas urbumos augšpusē 3.). Paspiediet sānu sienu apsildi no augšpuses uz leju pie aukstumiekārtas un ievietojiet apakšējās tapas urbumos 4.).

IV - Blakus uzstādītu iekārtu kombinācijas nostiprināšana

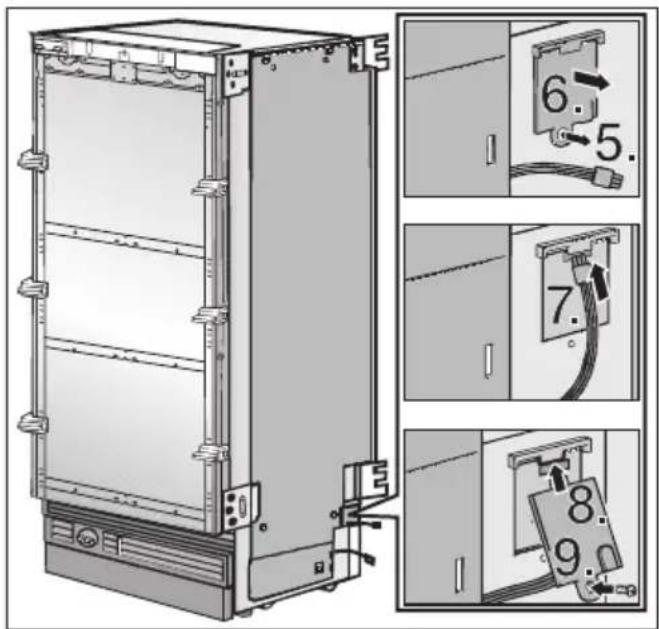

Nedaudz atskrūvējiet skrūvi pie spraudņa pārsega 5.). Noņemiet spraudņa pārsegu 6.). Pievienojiet kabeli 7.). Uzlieciet spraudņa pārsegu atpakaļ 8.). Pievelciet spraudņa pārsega skrūvi 9.).

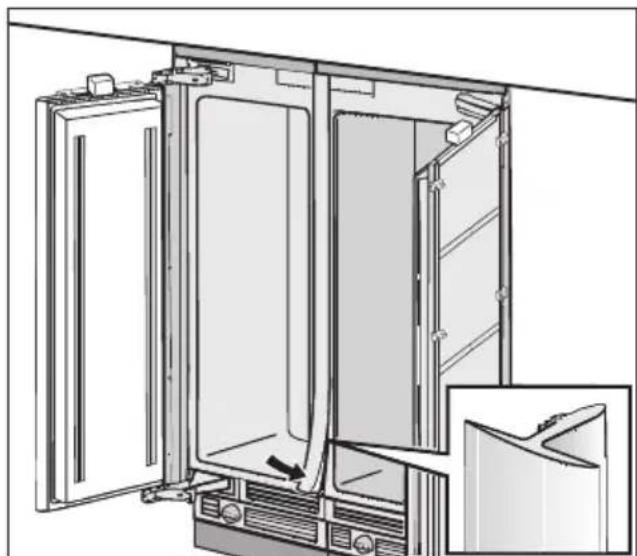

Nedaudz atbrīvojiet skrūves aukstumiekārtas aizmugurē 10.). Lebīdiet komplektācijā iekļauto kabeļa pārsegu sānu sienu apsildes rievās. Iekariet kabeļa pārsegu skrūvēs aukstumiekārtas aizmugurē 11.).

Pievelciet skrūves 12.).

Aukstumiekārtu savstarpēja savienošana

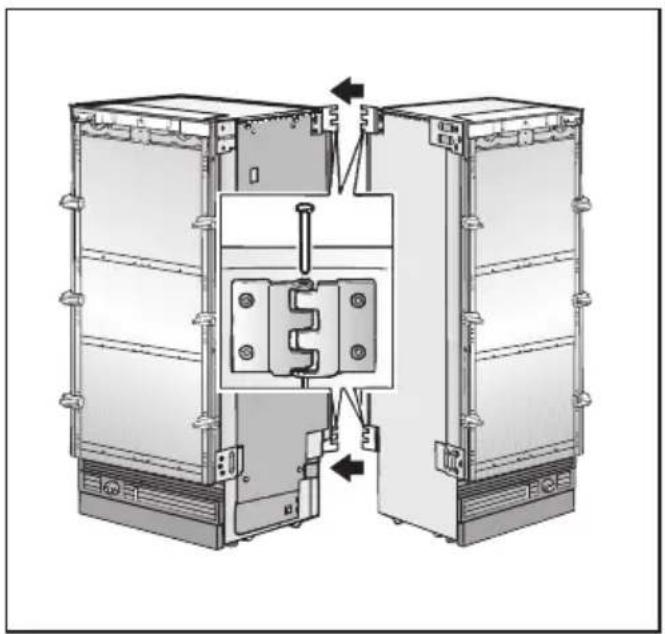

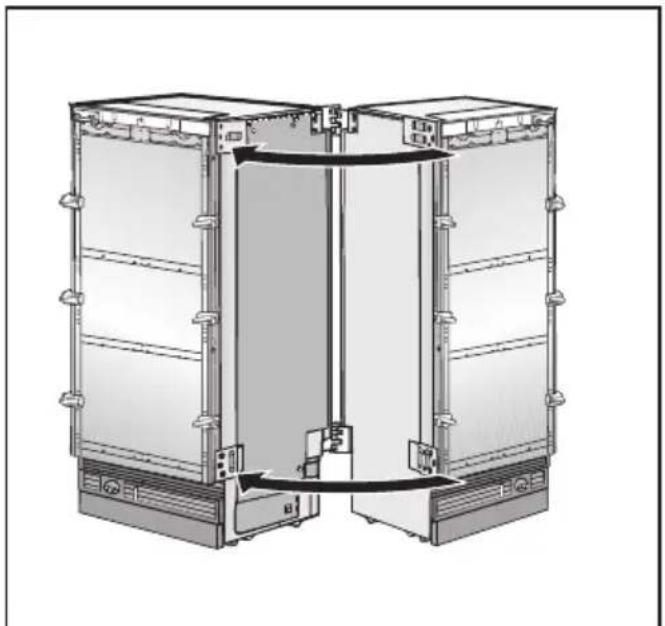

Sabīdiet kopā aukstumiekārtu aizmugures, līdz šarnīru puses savienojas.

No augšpuses ievietojiet tapas šarnīru puses.

Sabīdiet aukstumiekārtu priekšpuses maksimāli tuvu vienu otrai.

IV — Blakus uzstādītu iekārtu kombinācijas nostiprināšana

Papildus savelciet abas aukstumiekārtas priekšpusē kopā ar cauruļu knaiblēm.

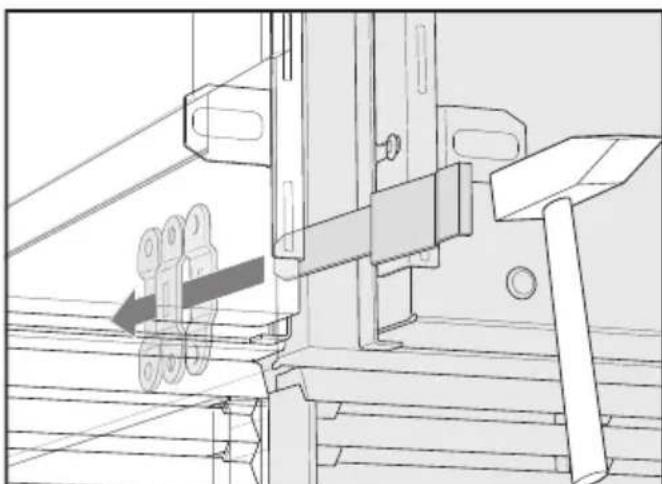

Iebīdiet garāko no komplektācijā iekļautajām metāla skavām apakšējā stiprinājuma cilpā iekārtu priekšpusē. Ja nepieciešams, izmantojiet āmuru.

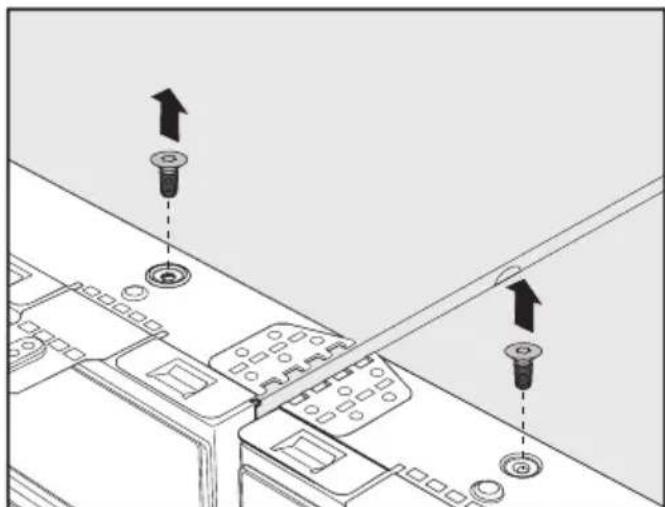

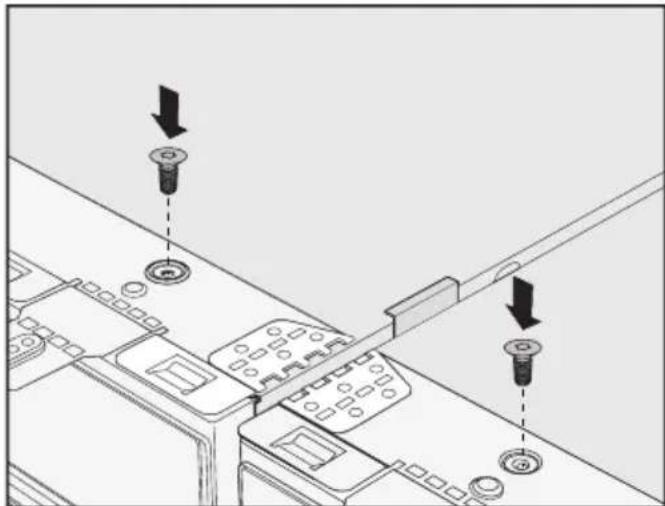

Izskrūvējiet abas skrūves no iekārtas augšpuses.

Izmantojiet iepriekš atskrūvētās skrūves, lai ar tām nostiprinātu leņķus aizsardzībai pret apgāšanos.

IV — Blakus uzstādītu iekārtu kombinācijas nostiprināšana

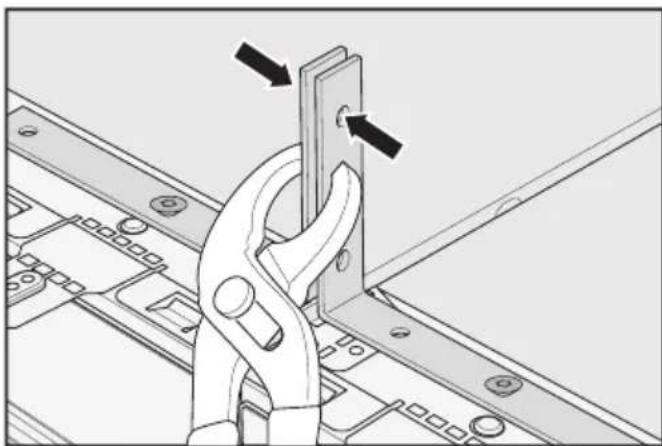

Papildus saspiediet leņķus aizsardzībai pret apgāšanos kopā ar cauruļu knaiblēm.

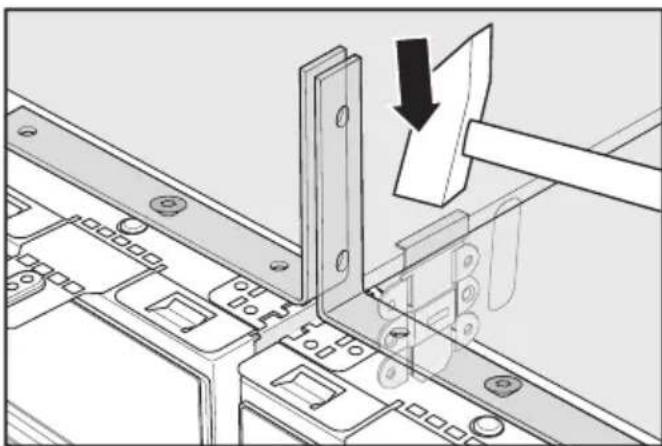

Ievietojiet īsāko no komplektācijā iekļautajām metāla skavām augšējās stiprinājuma cilpās. Ja nepieciešams, izmantojiet āmuru.

Tagad atkal nedaudz atskrūvējiet skrūves iekārtas augšpusē un uzstādiet leņķus aizsardzībai pret apgāšanos.

Leņķi aizsardzībai pret apgāšanos beigās būs nepieciešami montāžas nišas nostiprināšanai.

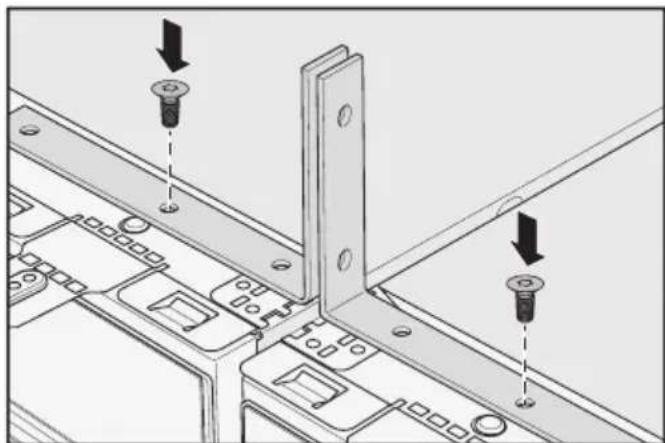

Ieskrūvējiet skrūves atpakaļ iekārtu augšpusē.

Ieteikums: Turpiniet aukstumiekārtu montāžu, ņemot vērā attiecīgo aukstumiekārtu lietošanas un montāžas instrukcijas.

Ievērojiet paredzēto atstarpi starp aukstumiekārtām, noslēdzot ar to iekārtu uzstādīšanu blakus vienu otrai.
