KULLANIM KILAVUZU KSK 2001 MIELE

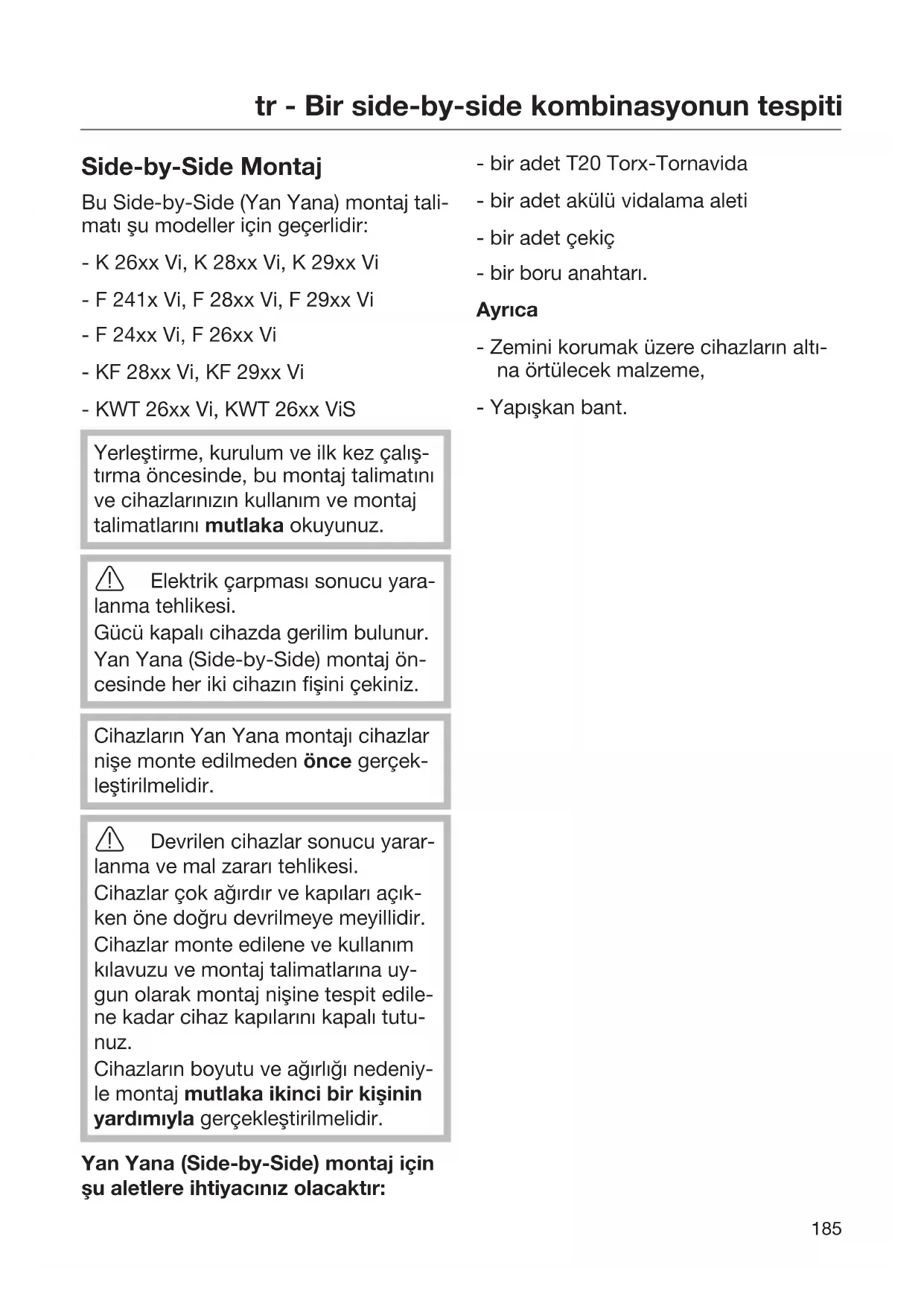

Side-by-Side Montaj Bu Side-by-Side (Yan Yana) montaj tali- matı şu modeller için geçerlidir: - K 26xx Vi, K 28xx Vi, K 29xx Vi - F 241x Vi, F 28xx Vi, F 29xx Vi - F 24xx Vi, F 26xx Vi - KF 28xx Vi, KF 29xx Vi - KWT 26xx Vi, KWT 26xx ViS Yerleştirme, kurulum ve ilk kez çalış- tırma öncesinde, bu montaj talimatını ve cihazlarınızın kullanım ve montaj talimatlarını mutlaka okuyunuz. Elektrik çarpması sonucu yara- lanma tehlikesi. Gücü kapalı cihazda gerilim bulunur. Yan Yana (Side-by-Side) montaj ön- cesinde her iki cihazın fişini çekiniz. Cihazların Yan Yana montajı cihazlar nişe monte edilmeden önce gerçek- leştirilmelidir. Devrilen cihazlar sonucu yarar- lanma ve mal zararı tehlikesi. Cihazlar çok ağırdır ve kapıları açık- ken öne doğru devrilmeye meyillidir. Cihazlar monte edilene ve kullanım kılavuzu ve montaj talimatlarına uy- gun olarak montaj nişine tespit edile- ne kadar cihaz kapılarını kapalı tutu- nuz. Cihazların boyutu ve ağırlığı nedeniy- le montaj mutlaka ikinci bir kişinin yardımıyla gerçekleştirilmelidir. Yan Yana (Side-by-Side) montaj için şu aletlere ihtiyacınız olacaktır: - bir adet T20 Torx-Tornavida - bir adet akülü vidalama aleti - bir adet çekiç - bir boru anahtarı. Ayrıca - Zemini korumak üzere cihazların altı- na örtülecek malzeme, - Yapışkan bant.tr - Bir side-by-side kombinasyonun tespiti

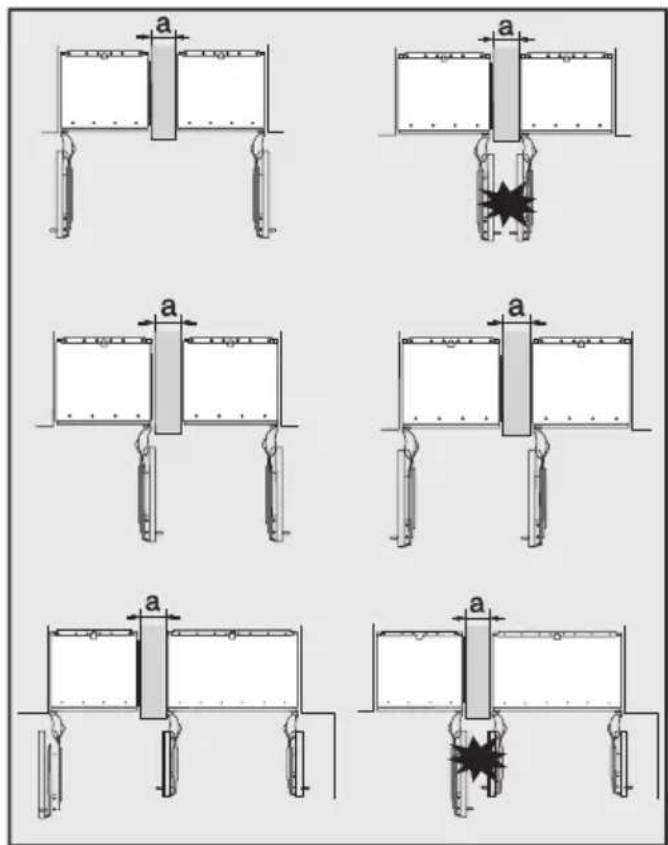

. . . ara panelli Yan yana yerleştirilmiş cihazların arasın- daki a paneli en az 16 mm kalınlığında olmalıdır. Cihazların kapı menteşeleri yan ya- naysa, cihaz kapıları aynı anda açıldı- ğında çarpmamaları ve hasar görme- meleri için dekor panellerin ve kapak kulplarının kalınlığını mutlaka dikkate alınız.

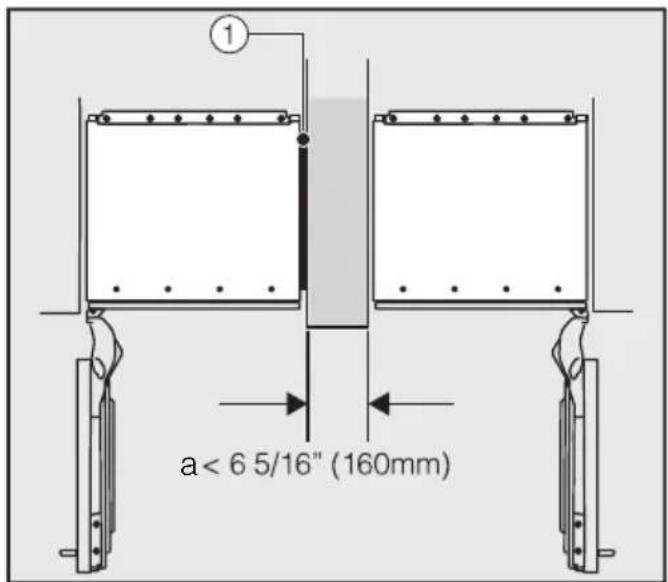

Ara panel a 160 mm'den daha ince ise, yoğuşma suyu oluşumunun ve bundan kaynaklanan hasarların önüne geçmek üzere yan yana montaj kitinden yan pa- nel ısıtmasına ihtiyacınız olacaktır (blz. “Yan panel ısıtması montajı”). Yan panel ısıtması (önden bakıldığın- da) solda duran cihazın sağ yanına tes- pit edilir. Lütfen montaj nişini planlarken, yan panel ısıtmalı cihazın monte edile- ceği nişin esas olarak 3-5 mm daha geniş olması gerektiğini dikkate alı- nız. Yan panel ısıtmasının bağlanması enerji tüketimini artırır.tr - Bir side-by-side kombinasyonun tespiti

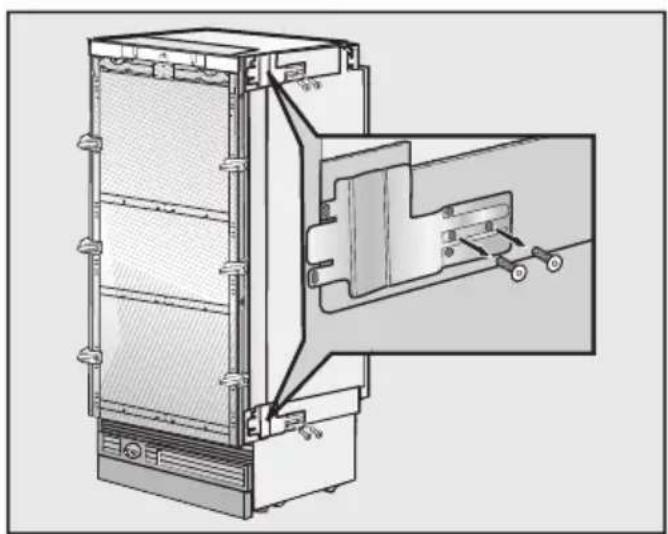

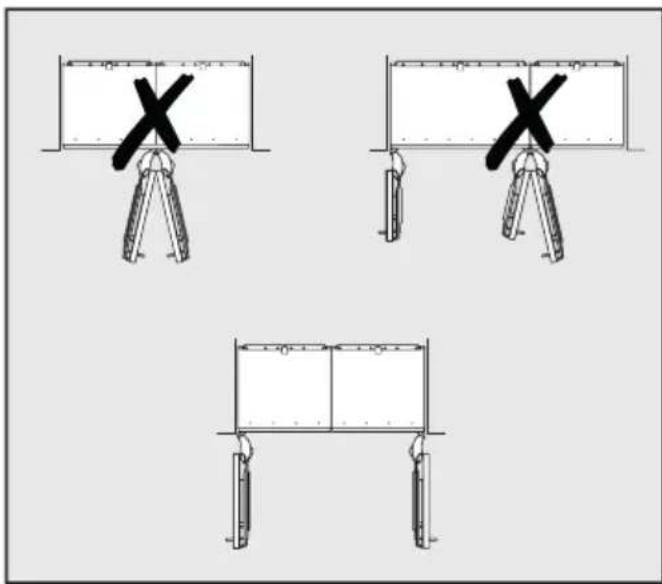

Ardından cihazlar teker teker birlikte ve- rilen montaj malzemeleri ile nişlerine tespit edilirler (buna ilişkin olarak cihaz- ların kullanım ve montaj talimatlarına uyunuz). . . . ara panelsiz Yan yana yerleştirilen cihazların arasında bir ara panel yoksa, cihazlar doğrudan Side-by-Side montaj kiti ile birbirlerine bağlanabilir. Ayrıca yoğuşma suyu olu- şumunun ve bundan kaynaklanan ha- sarların önüne geçmek üzere yan panel ısıtması monte edilmelidir (bkz. “Cihaz- ların hazırlanması”). Cihazların kapı menteşeleri, cihaz ka- pıları aynı anda açıldığında çarpıp ha- sar görebileceğinden, yan yana ol- mamalıdır. Yan panel ısıtmasının bağlanması enerji tüketimini artırır. Cihazların hazırlanması Her iki cihazı da istenen konuma ara- larında biraz mesafe olacak şekilde yan yana yerleştiriniz. Cihazın iç yanlarında bulunan mesafe takozlarını çıkarmayınız. Her iki cihazın kulp tarafındaki braketi çıkarın.tr - Bir side-by-side kombinasyonun tespiti

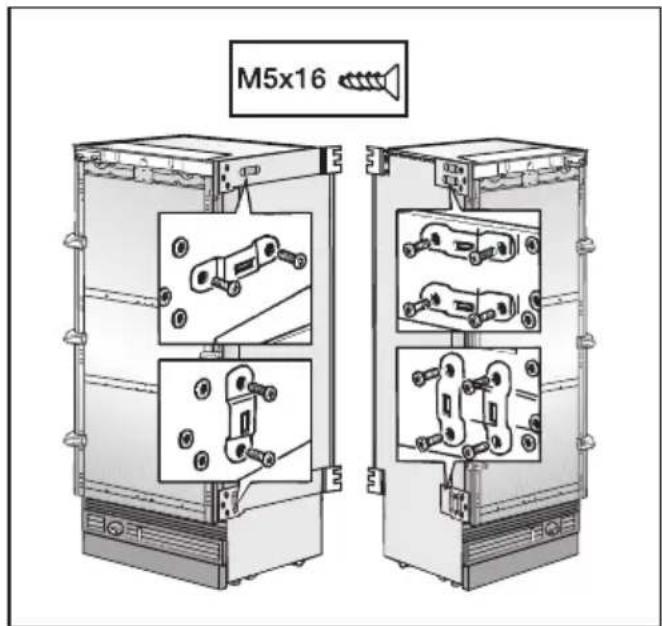

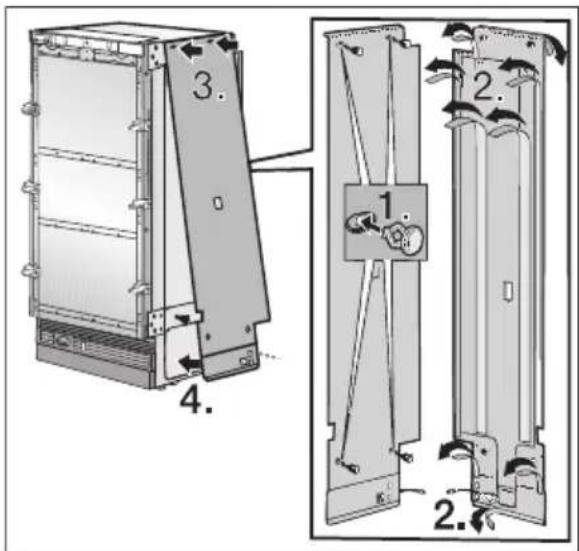

Cihazla birlikte verilen menteşe par- çalarını her iki cihaza vidalayınız. Her iki cihaza tespit pabuçlarını vida- layınız. Her iki cihazın konumunu tek- rar kontrol ediniz. Yan panel ısıtmasının monte edilmesi Yan panel ısıtması (önden bakıldığında) solda duran cihazın sağ yanına tespit edilmelidir. Pimleri yan panel ısıtmasında bunlar için öngörülmüş olan deliklere soku- nuz 1). Yapışkan bant üzerindeki koruyucu bantları çekip çıkarınız 2). Yan panel ısıtmasının, alt tarafını ci- hazdan uzakta tutarak pimleri üstten deliklere sokunuz 3). Yan panel ısıtmasını üstten alta doğru cihaza bastırınız ve alttaki pimleri de- liklere sokunuz 4).tr - Bir side-by-side kombinasyonun tespiti

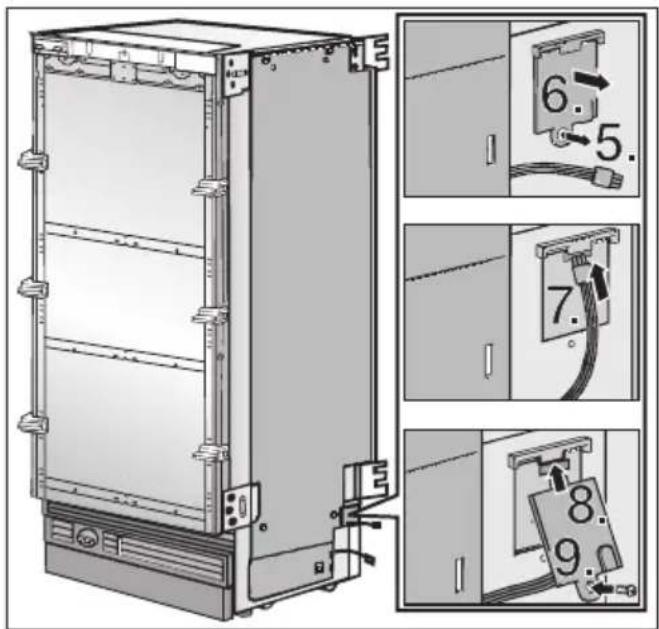

Konektör kapağındaki vidayı sökünüz 5). Konektör kapağını çıkarınız 6). Kabloyu bağlayınız 7). Konektör kapağını tekrar takınız 8). Konektör kapağındaki vidayı sıkınız 9).

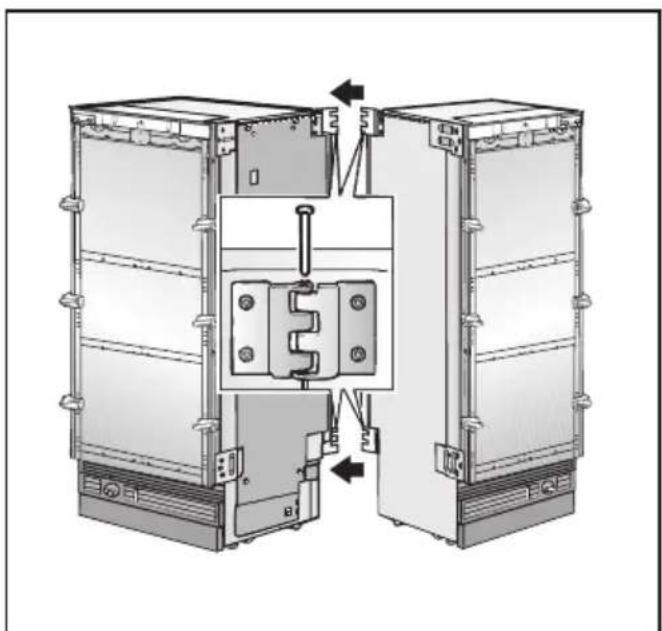

Cihazın arka yüzündeki vidaları bir miktar gevşetiniz 10). Birlikte verilen kablo kapağını yan pa- nel ısıtmasındaki yuvaya sokunuz. Kablo kapağını cihazın arka yüzünde- ki vidalara takınız 11). Vidaları sıkınız 12). Cihazların birbirine bağlanması Cihazları menteşe parçaları birbirleri- nin içine geçene dek arkadan birbirle- rine doğru itiniz. Pimleri üstten menteşe parçalarına sokunuz. Cihazları önden birbirlerine doğru mümkün olduğunca yanaştırınız.tr - Bir side-by-side kombinasyonun tespiti

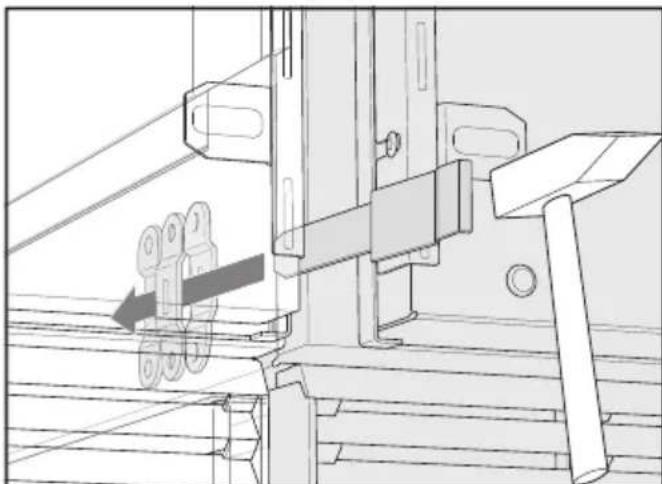

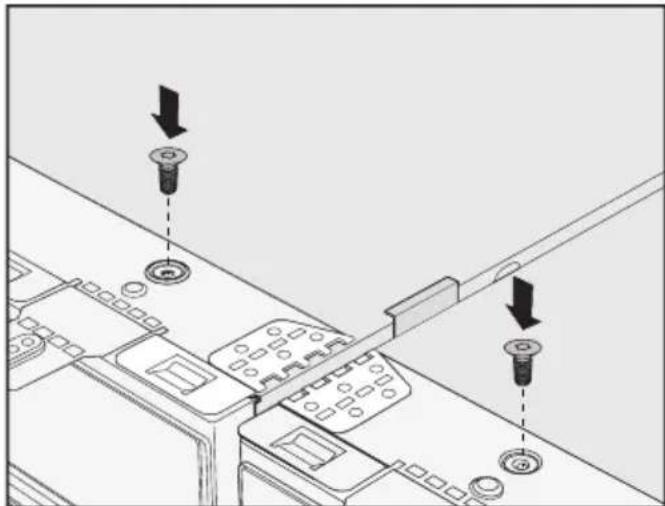

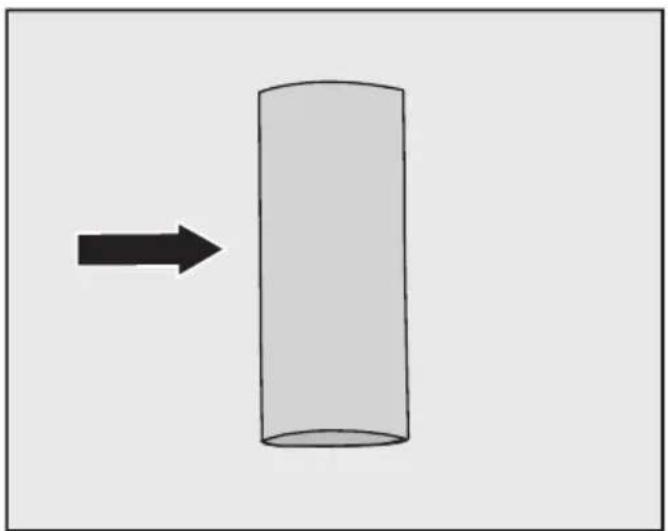

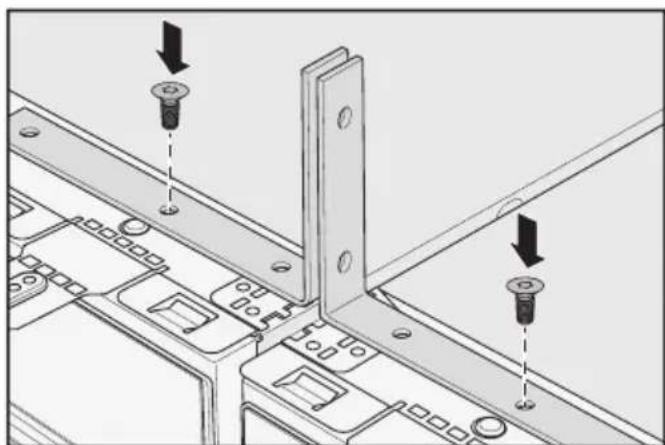

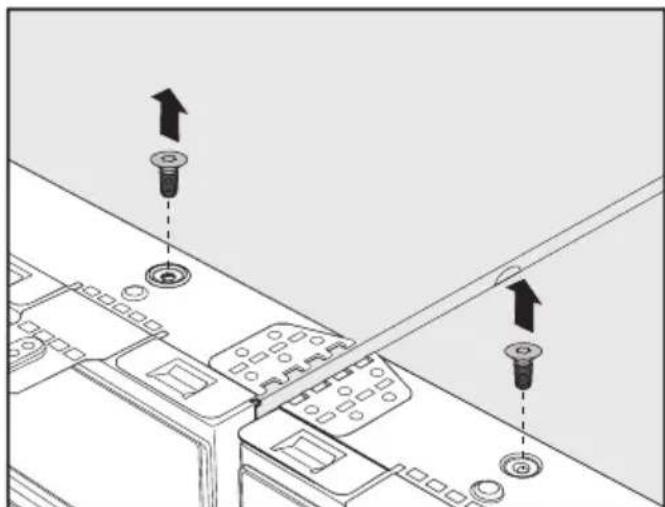

Ayrıca her iki cihazı önden bir boru anahtarı ile birbirlerine doğru çekiniz. Birlikte verilen metal bağlantı parçala- rından uzun olanını önden alttaki tes- pit pabucuna sokunuz. Gerekirse bir çekiç kullanınız. Cihazların üst yüzeylerindeki iki vidayı sökünüz. Daha önce sökülmüş olan vidaları devrilme önleme braketinin tespiti için kullanınız. Her iki devrilme önleme braketini ci- hazların montajına yönelik montaj se- tinde bulabilirsiniz.tr - Bir side-by-side kombinasyonun tespiti

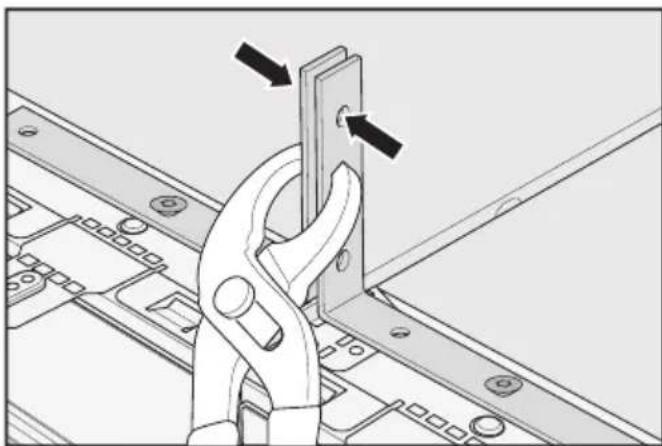

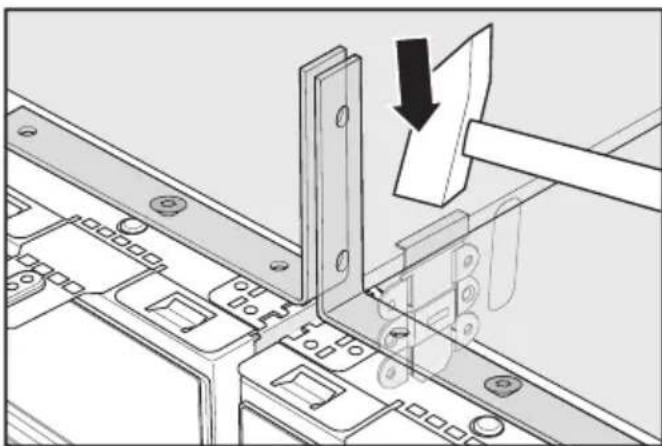

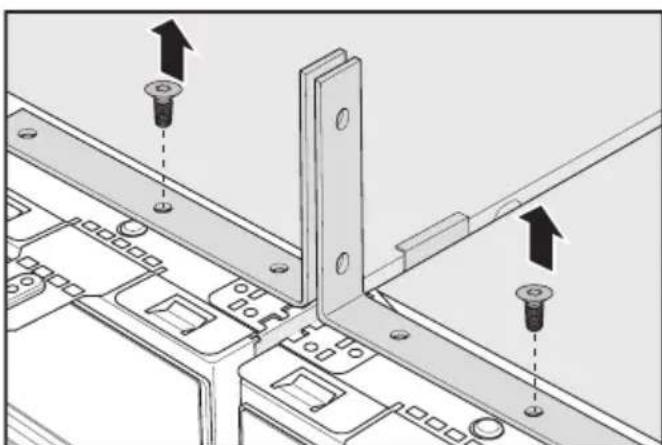

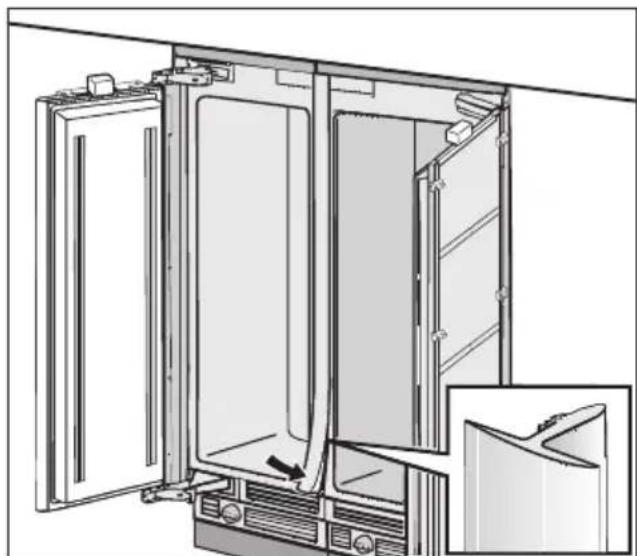

Devrilme önleme braketlerini ayrıca bir boru anahtarı ile birbirine doğru bastırınız. Verilen metal bağlantı parçalarından kısa olanını üstten tespit pabucuna takınız. Gerekirse bunun için bir çekiç kullanınız. Şimdi cihazların üst yüzeyindeki vida- ları tekrar çıkarınız ve her iki devrilme önleyici braketi sökünüz. Devrilme önleyici braketlere daha son- ra montaj nişine tespit için ihtiyacınız olacak. Ardından vidaları tekrar cihaz üst yüz- lerine vidalayınız. Faydalı bilgi: Şimdi cihazların montajına devam ediniz. Bunun için ilgili cihazla birlikte verilen kullanım ve montaj tali- matlarını dikkate alınız. Kapama çıtasını cihazlar arasındaki boşluğa yerleştiriniz, bu anda Side- by-Side kombinasyonun montajı ta- mamen sonlanmış olmalıdır.uk - Закріплення комбінації встановлених впритул (side-by-side) холодильників
