Typ produktu	Montážna súprava pre bočné umiestnenie (side-by-side) chladiacich zariadení
Značka	Miele
Model	KSK 2001
Kompatibilita	K 26xx Vi, K 28xx Vi, K 29xx Vi, F 241x Vi, F 28xx Vi, F 29xx Vi, F24xxVi, F26xxVi, KF 28xx Vi, KF 29xx Vi, KWT 26xx Vi, KWT 26xx ViS
Počet zahrnutých dielov	Súprava obsahuje pánty, upevňovacie nohy, bočné vyhrievanie, kryty káblov, kovové spony, ochranné uholníky proti prevráteniu
Materiály	Oceľ, plast, guma
Rozmery súpravy (zabalené)	Približne 50 x 30 x 10 cm
Hmotnosť súpravy	Približne 2,5 kg
Napájanie bočného vyhrievania	Elektrické pripojenie 230 V, zvyšuje spotrebu energie
Hlavná funkcia	Mechanické a elektrické upevnenie dvoch chladiacich zariadení vedľa seba s vyhrievaním proti kondenzácii
Potrebné nástroje na montáž	Skrutkovač Torx T20, elektrická skrutkovačka, kladivo, kombinované kliešte, lepiaca páska
Typ inštalácie	Zabudovanie do výklenku (povinné pred zabudovaním)
Možná konfigurácia	S deliacou stenou alebo bez nej (minimálna hrúbka 16 mm)
Ochrana proti prevráteniu	Upevňovacie uholníky sú súčasťou montážnej súpravy chladiacich zariadení
Odporúčaný počet osôb na montáž	Dve osoby (kvôli hmotnosti a veľkosti zariadení)
Údržba	Žiadna špeciálna údržba; skontrolujte elektrické pripojenia pri inštalácii
Záruka	V súlade so všeobecnými podmienkami spoločnosti Miele

Často kladené otázky - KSK 2001 MIELE

Ktoré modely Miele sú kompatibilné so súpravou KSK 2001?

Súprava je kompatibilná s nasledujúcimi modelmi: K 26xx Vi, K 28xx Vi, K 29xx Vi, F 241x Vi, F 28xx Vi, F 29xx Vi, F24xxVi, F26xxVi, KF 28xx Vi, KF 29xx Vi, KWT 26xx Vi a KWT 26xx ViS.

Dá sa súprava namontovať samostatne?

Nie, kvôli hmotnosti a veľkosti chladiacich zariadení musí montáž vykonať dve osoby.

Aké nástroje sú potrebné na inštaláciu súpravy?

Budete potrebovať skrutkovač Torx T20, elektrickú skrutkovačku, kladivo, kombinované kliešte a lepiacu pásku.

Je bočné vyhrievanie vždy potrebné?

Bočné vyhrievanie je povinné, ak medzi zariadeniami nie je deliaca stena alebo ak má deliaca stena hrúbku menšiu ako 160 mm, aby sa zabránilo tvorbe kondenzátu.

Ako nainštalovať bočné vyhrievanie?

Upevnite vyhrievanie na pravú stranu ľavého chladiaceho zariadenia. Vložte hmoždinky do určených otvorov, odstráňte ochranné pásky z lepiacej pásky a potom zatlačte vyhrievanie zhora nadol. Pripojte kábel po odstránení krytu konektora a potom ho zatvorte.

Dá sa súprava nainštalovať s deliacou stenou?

Áno, deliaca stena musí mať hrúbku aspoň 16 mm. Ak je užšia ako 160 mm, je potrebné bočné vyhrievanie. Uistite sa, že dorazy dverí nie sú vedľa seba, aby nedošlo k ich vzájomnému nárazu.

Ako zabezpečiť ochranu proti prevráteniu?

Použite upevňovacie uholníky dodané v montážnej súprave chladiacich zariadení. Upevnia sa na horné časti zariadení a potom sa priskrutkujú do výklenku.

Čo robiť, ak sa dvere zariadení navzájom narážajú?

Skontrolujte, či dorazy dverí nie sú umiestnené vedľa seba. Ak je to potrebné, premiestnite zariadenia alebo upravte hrúbku čelných panelov a úchytiek, aby nedošlo k poškodeniu.

Zvyšuje súprava spotrebu energie?

Áno, pripojenie bočného vyhrievania vedie k zvýšeniu spotreby energie.

Kde nájdem kompletný návod vo francúzštine?

Návod je k dispozícii na stiahnutie zadarmo vo formáte PDF na stránke notice-facile.com. Môžete tiež požiadať o preklad do iného jazyka.

NÁVOD NA OBSLUHU KSK 2001 MIELE

Tip: Teraz pokračujte vo vestavbe prístrojov. Rešpektujte pritom priložené návody na obsluhu a montáž jednotlivých prístrojov.

Nasaďte kryciu lištu do medzery medzi prístrojmi; vestavba kombinácie side-by-side by v tomto okamihu mala byť kompletne ukončená.

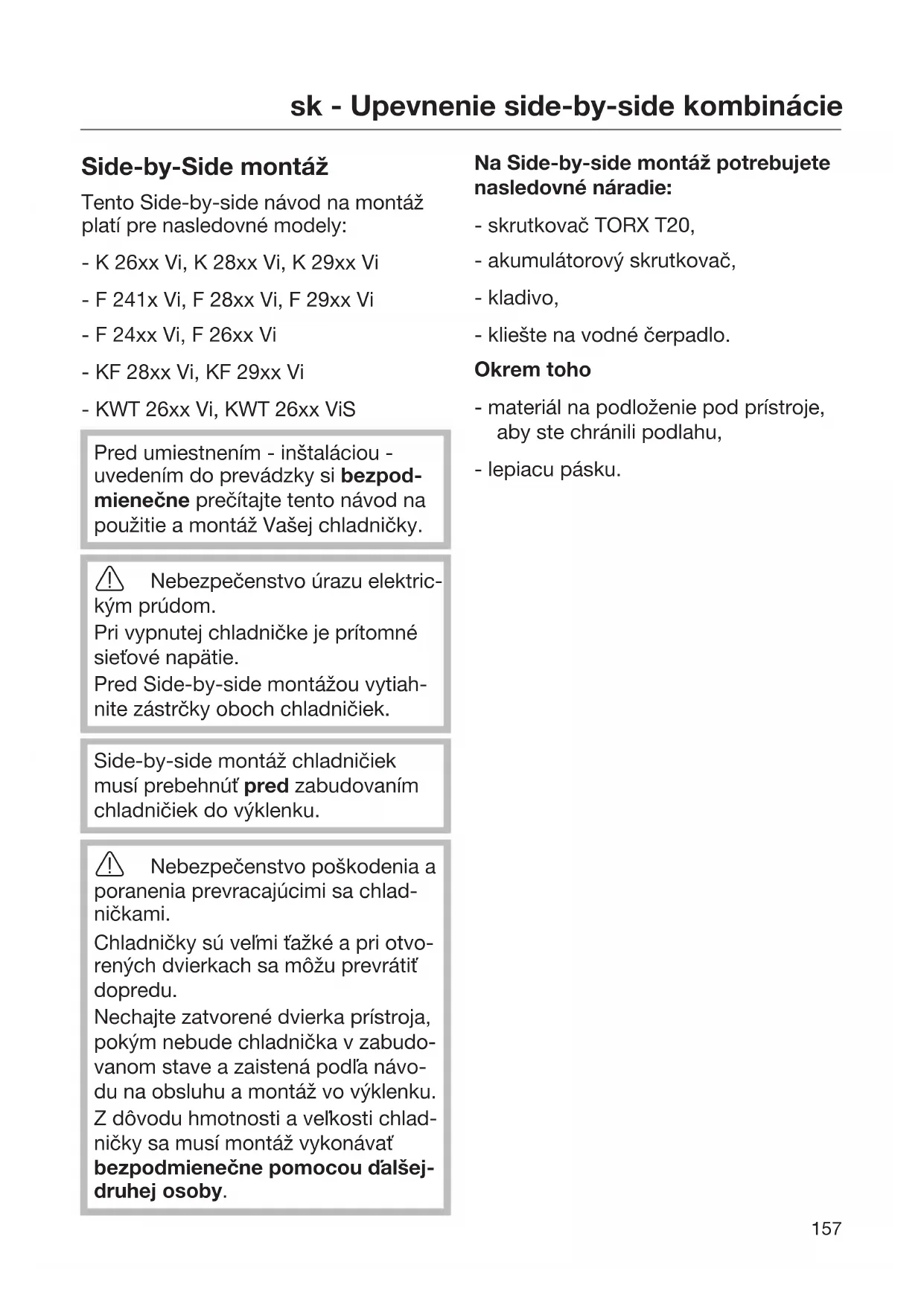

Tento side-by-side návod na montáž platí pre nasledovné modely:

• K 26xx Vi, K 28xx Vi, K 29xx Vi
• F 241x Vi, F 28xx Vi, F 29xx Vi - F24xxVi, F26xxVi
• KF 28xx Vi, KF 29xx Vi
• KWT 26xx Vi, KWT 26xx ViS

Pred umiestnením - inštaláciou - uvedením do prevádzky si bezpodmienečne prečítajte tento návod na použitie a montáž Vašej chladničky.

Na side-by-side montáž potrebujete nasledovné náradie:

• skrutkovač TORX T20,
• akumulátorový skrutkovač, - kladivo,
• kliešte na vodné čerpadlo.

Okrem toho

• materiál na podloženie pod prístroje, aby ste chránili podlahu,
• lepiacu pásku.

...s medzistenou

Stena a medzi vela seba postavenými chladničkami musí byť hrubá minimálne 16 mm.

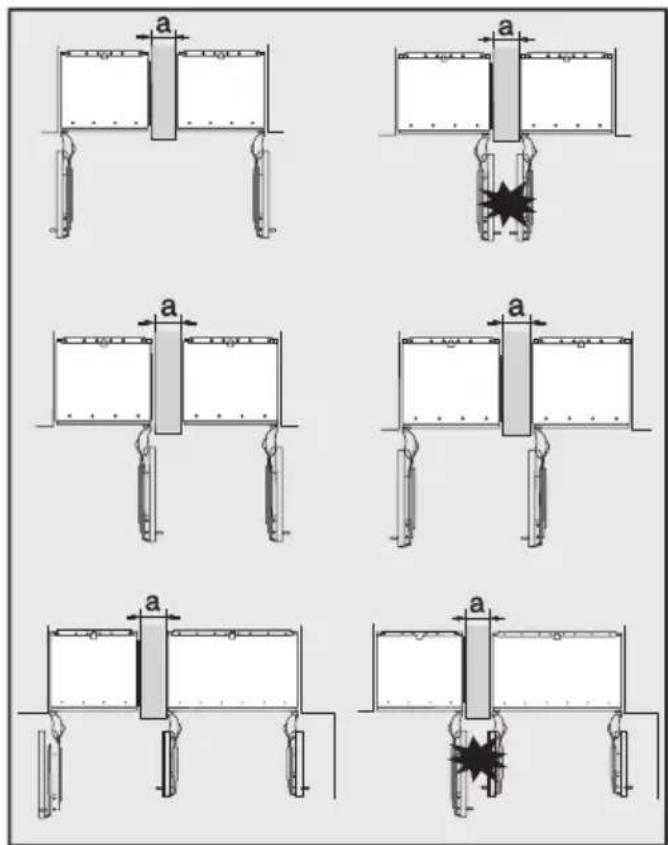

Ak sú dorazy dvierok vedľa seba, musíte bezpodmienečne zohľadniť hrúbku čela nábytku a rúčok, aby dvierka prístrojov pri ich súčasnom otvorení nekolidovali a nepoškodili sa.

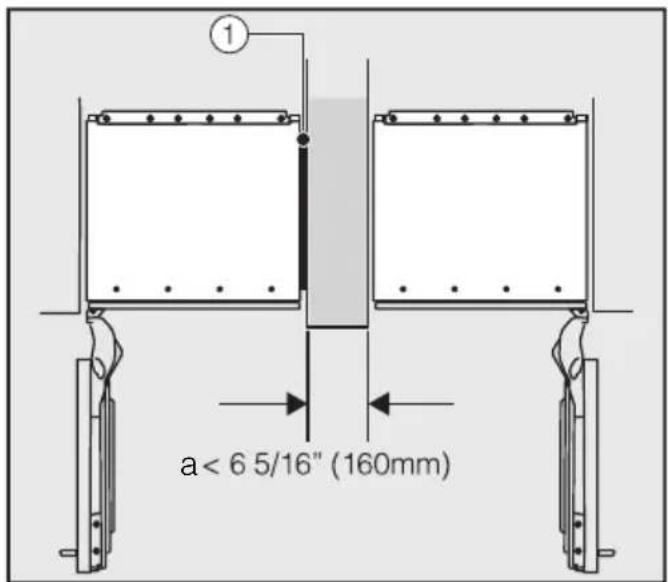

Ak je medzistena užšia ako 160 mm, potrebujete vykurovaciu rohož ① s montážnej sady Side-by-side, aby ste zabránili tvorbe kondenzačnej vody a prípadným následným škodám (viď odsek „Montáž vykurovacej rohože").

Dorazy dvierok chladničiek sa nesmú nachádzať vedľa seba, pretože pri súčasnom otvorení kolidujú a poškodia sa.

Pripojenie vykurovacej rohože spôsobuje vyššiu spotrebu energie.

Príprava chladničiek

Obe chladničky postavte v požadovanej polohe vedľa seba s malou medzerou.

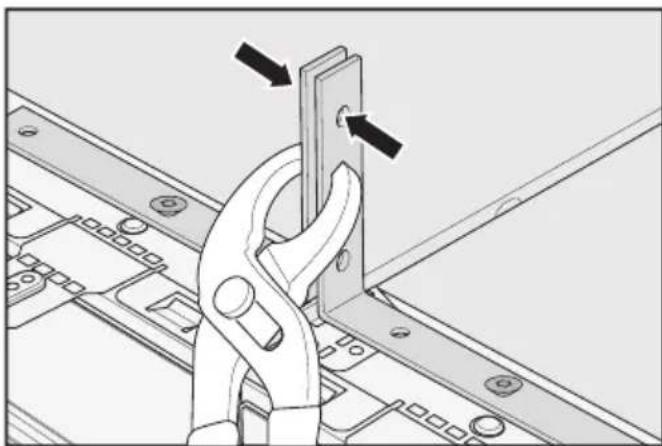

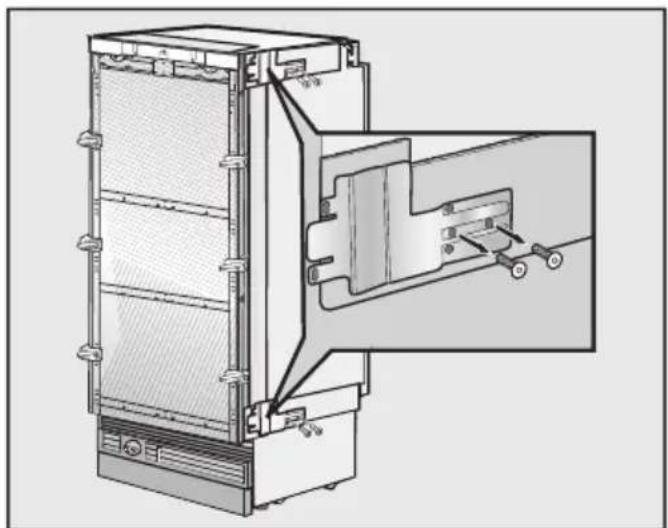

Odstráňte z vnútorných strán prístrojov distančné držiaky.

Skrutky, ktoré ste predtým uvoľnili, použite na upevnenie dodaných ochranných uholníkov voči prevráteniu.

Ochranné uholníky nájdete v montážnej sade pre zabadovanie chladničiek.

Ochranné uholníky potrebujete nakoniec na upevnenie zabudovaného výklenku.

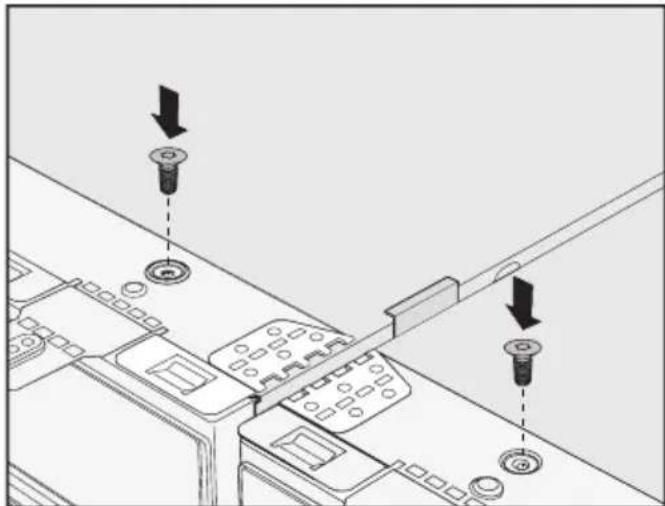

Skrutky opäť zaskrutkujte do horných strán prístroja.

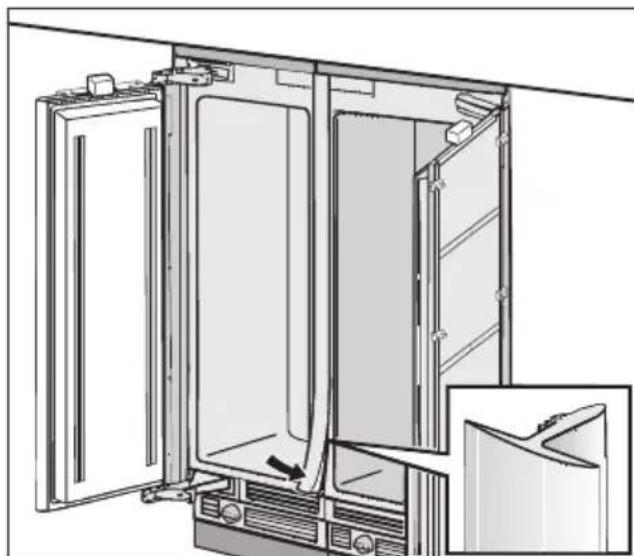

Kryciu lištu založte do medzery medzi chladničkami, Side-by-side kombinácia by mala byť v tomto okamihu ukončená.

Montáž side-by-side
