GEBRUIKSAANWIJZING KSK 2001 MIELE

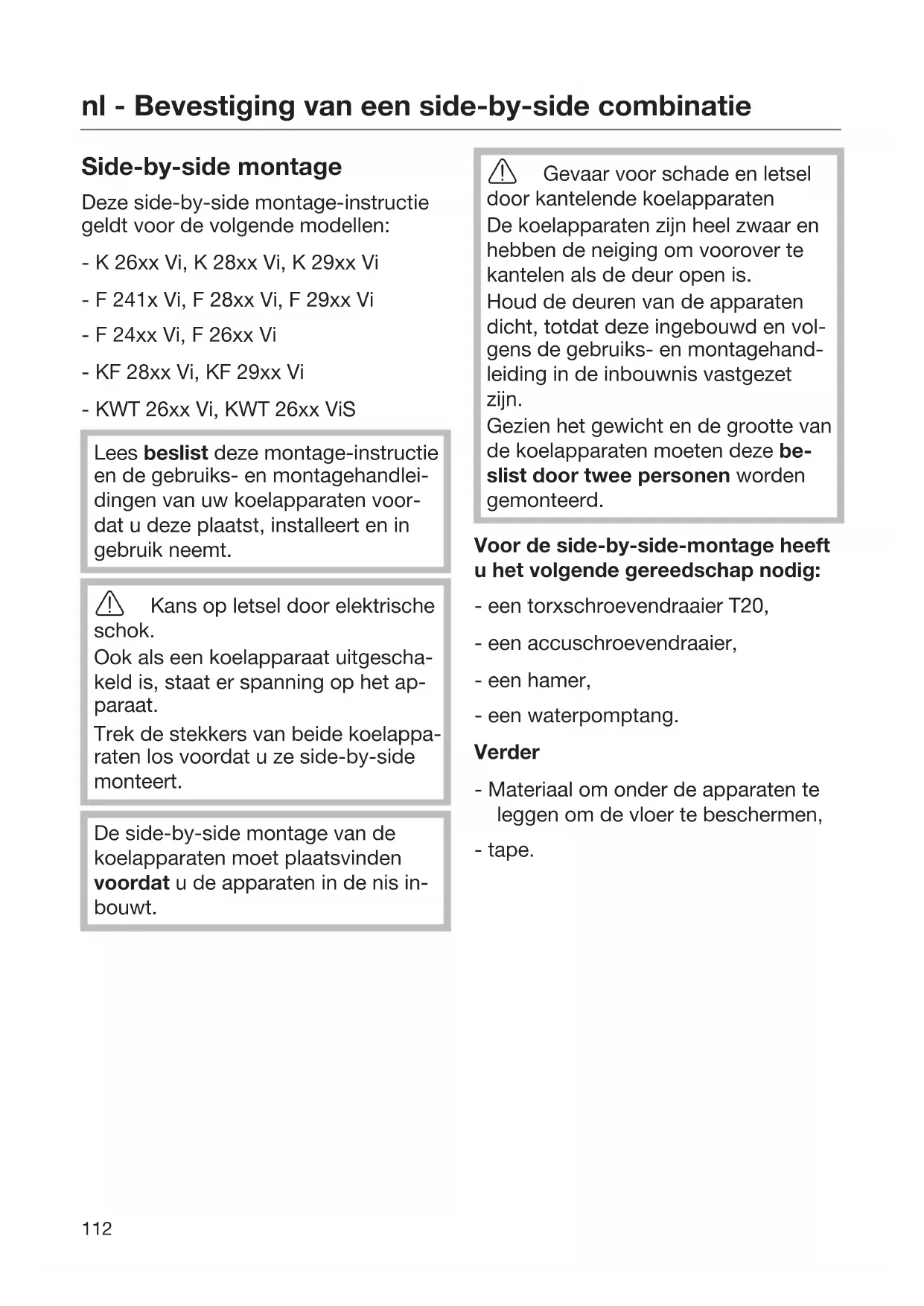

Side-by-side montage Deze side-by-side montage-instructie geldt voor de volgende modellen: - K 26xx Vi, K 28xx Vi, K 29xx Vi - F 241x Vi, F 28xx Vi, F 29xx Vi - F 24xx Vi, F 26xx Vi - KF 28xx Vi, KF 29xx Vi - KWT 26xx Vi, KWT 26xx ViS Lees beslist deze montage-instructie en de gebruiks- en montagehandlei- dingen van uw koelapparaten voor- dat u deze plaatst, installeert en in gebruik neemt. Kans op letsel door elektrische schok. Ook als een koelapparaat uitgescha- keld is, staat er spanning op het ap- paraat. Trek de stekkers van beide koelappa- raten los voordat u ze side-by-side monteert. De side-by-side montage van de koelapparaten moet plaatsvinden voordat u de apparaten in de nis in- bouwt. Gevaar voor schade en letsel door kantelende koelapparaten De koelapparaten zijn heel zwaar en hebben de neiging om voorover te kantelen als de deur open is. Houd de deuren van de apparaten dicht, totdat deze ingebouwd en vol- gens de gebruiks- en montagehand- leiding in de inbouwnis vastgezet zijn. Gezien het gewicht en de grootte van de koelapparaten moeten deze be- slist door twee personen worden gemonteerd. Voor de side-by-side-montage heeft u het volgende gereedschap nodig: - een torxschroevendraaier T20, - een accuschroevendraaier, - een hamer, - een waterpomptang. Verder - Materiaal om onder de apparaten te leggen om de vloer te beschermen, - tape.nl - Bevestiging van een side-by-side combinatie

. . . met tussenwand Wand a tussen de naast elkaar ge- plaatste koelapparaten moet minstens 16 mm dik zijn. Als de deuraanslagen van de beide koelapparaten naast elkaar liggen, dient u beslist ervoor te zorgen, dat de meubelfronten en de handgrepen dik genoeg zijn, zodat de deuren als ze tegelijkertijd geopend worden niet tegen elkaar klappen en beschadigd raken.

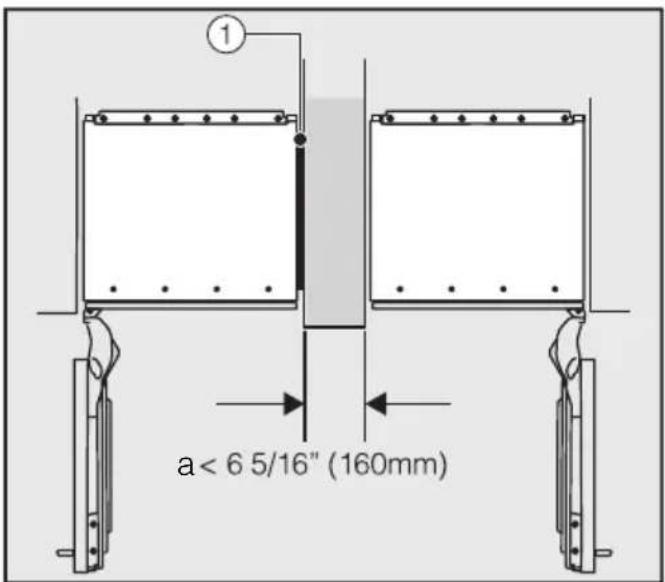

Als tussenwand a smaller is dan 160 mm heeft u de zijwandverwarming uit de side-by-side montageset nodig, om het ontstaan van condenswater en eventuele gevolgschade daarvan te voorkomen (zie paragraaf: “Zijwandver- warming monteren”). De zijwandverwarming wordt (van voren gezien) aan de rechter kant van het koelapparaat, dat links staat, beves- tigd. Houd er bij de planning van de in- bouwnissen rekening mee, dat de in- bouwnis, waarin het koelapparaat met de zijwandverwarming inge- bouwd wordt, in principe 3 - 5 mm breder moet zijn. De aansluiting van de zijwandverwar- ming leidt tot een hoger energiever- bruik.nl - Bevestiging van een side-by-side combinatie

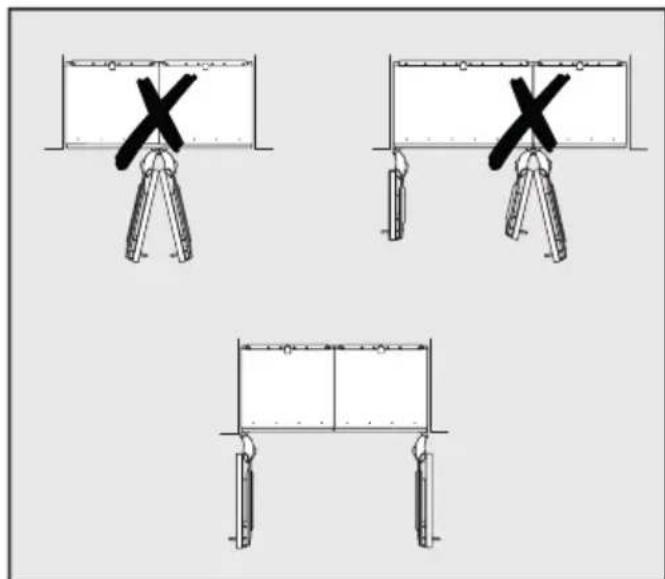

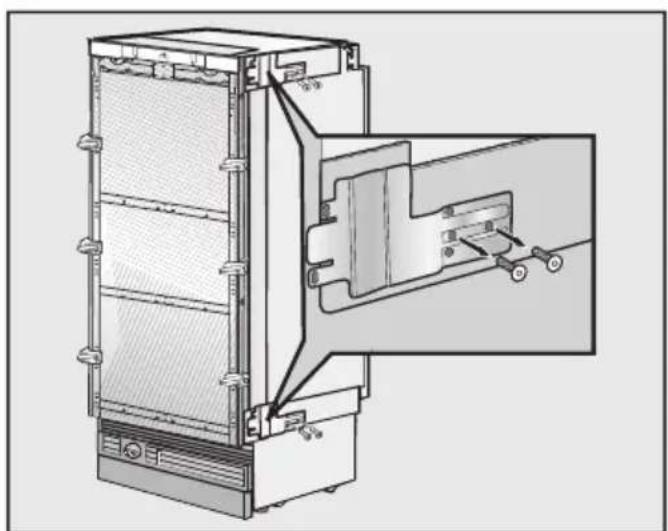

Vervolgens worden de koelapparaten ieder met het bijgeleverde montagema- teriaal in hun inbouwnis bevestigd (volg daarbij de aanwijzingen in de bijgele- verde gebruiks- en montagehandleiding op). . . . zonder tussenwand Als er tussen de naast elkaar geplaatste koelapparaten geen wand zit, moeten de apparaten met behulp van de side- by-side-montageset direct met elkaar worden verbonden. Bovendien moet de zijwandverwarming geïnstalleerd wor- den, om het ontstaan van condenswa- ter en eventuele gevolgschade daarvan te voorkomen (zie vanaf paragraaf: “De apparaten voorbereiden”). De deuraanslagen van de koelappa- raten mogen niet naast elkaar liggen, omdat de deuren als ze tegelijkertijd worden geopend tegen elkaar klap- pen en beschadigd raken. De aansluiting van de zijwandverwar- ming leidt tot een hoger energiever- bruik. De apparaten voorbereiden Plaats de beide koelapparaten in de gewenste stand met enige afstand naast elkaar. Verwijder de afstandhouders aan de binnenkant van de apparaten niet. Verwijder de montageplaten aan de kant van de handgreep bij beide ap- paraten.nl - Bevestiging van een side-by-side combinatie

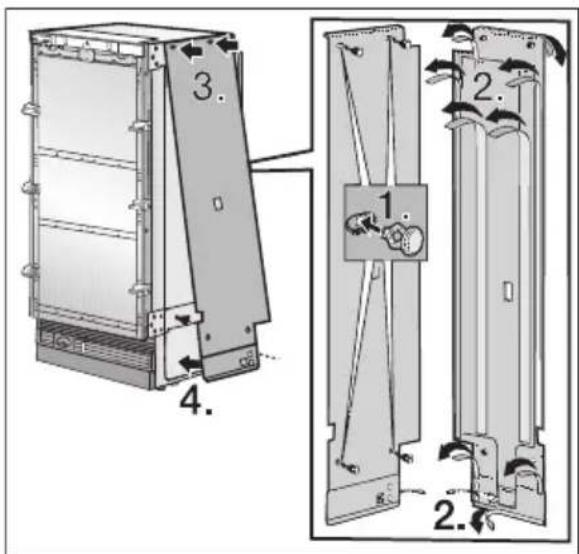

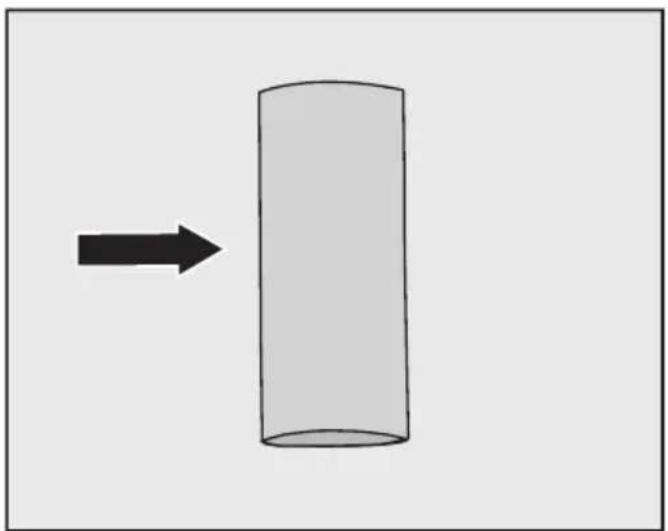

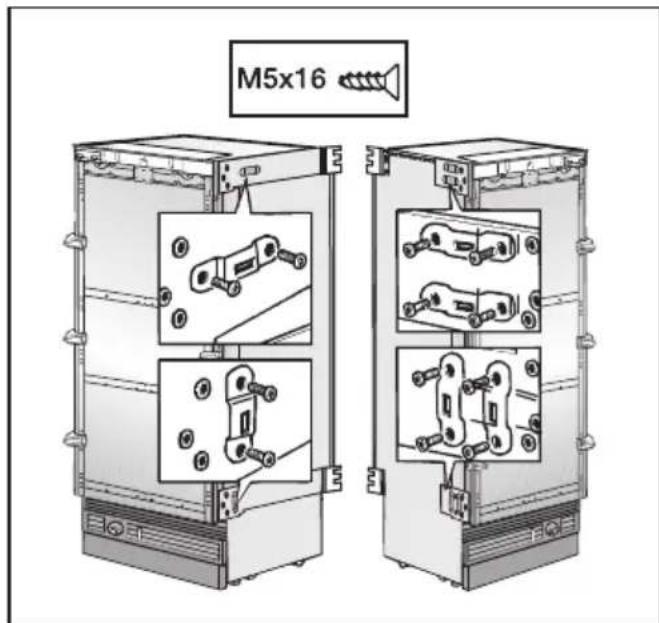

Schroef de bijgeleverde scharnierhelf- ten op beide koelapparaten vast. Schroef de bevestigingsstrips op bei- de koelapparaten vast. Controleer nog een keer de stand van beide ap- paraten. Zijwandverwarming monteren De zijwandverwarming moet (van voren gezien) aan de rechter kant van het koelapparaat, dat links staat, bevestigd worden. Steek de stiften in de daarvoor be- stemde boorgaten in de zijwandver- warming 1). Trek de beschermstrips van het tape 2). Houd de zijwandverwarming onder- aan van het koelapparaat af en steek bovenaan de stiften in de boorgaten 3). Druk de zijwandverwarming van bo- ven naar beneden op het koelappa- raat en steek onderaan de stiften in de boorgaten 4).nl - Bevestiging van een side-by-side combinatie

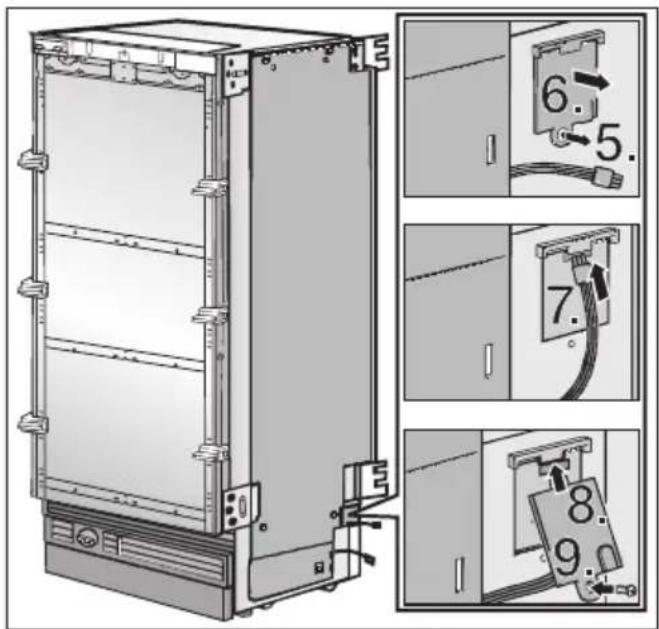

Draai de schroef van de stekkeraf- dekking los 5). Verwijder de afdekking 6). Sluit de kabel aan 7). Zet de stekkerafdekking er weer op 8). Draai de schroef van de stekkeraf- dekking vast 9).

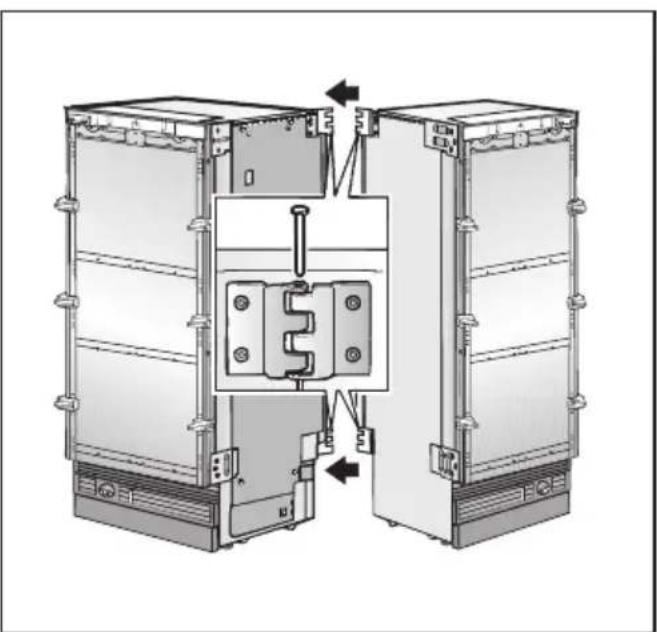

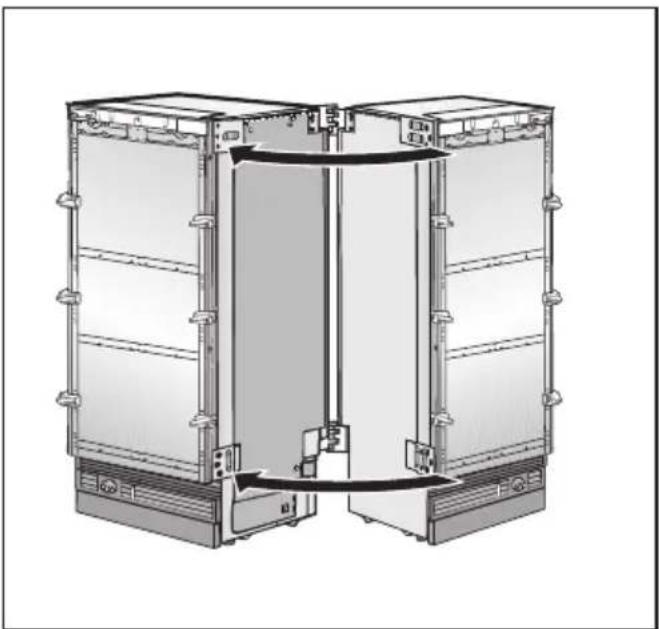

Draai de schroeven aan de achterkant van het koelapparaat een stukje los 10). Schuif de bijgeleverde kabelafdekking in de sleuf van de zijwandverwar- ming. Haak de kabelafdekking aan de schroeven op de achterkant van het koelapparaat vast 11). Draai de schroeven vast 12). De koelapparaten met elkaar verbinden Schuif de koelapparaten aan de ach- terkant naar elkaar totdat de schar- nierhelften in elkaar grijpen. Plaats de stiften van bovenaf in de scharnierhelften.nl - Bevestiging van een side-by-side combinatie

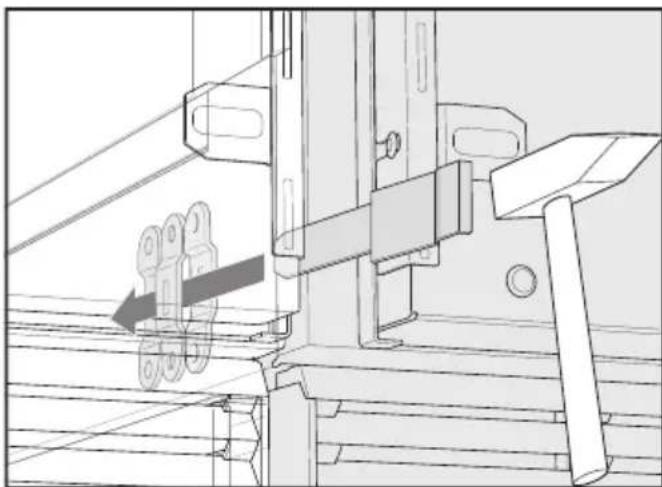

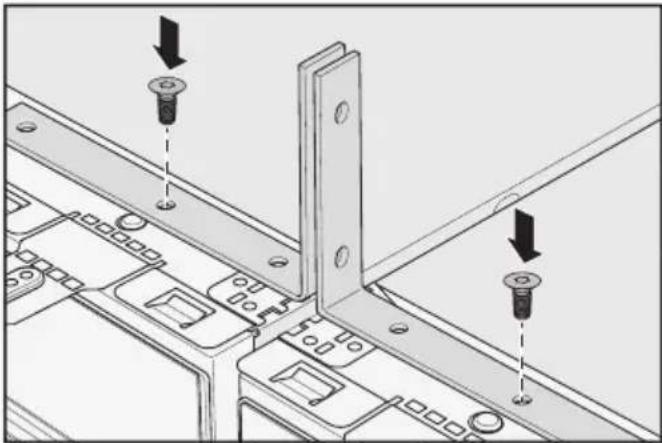

Duw de koelapparaten aan de voor- kant zo dicht mogelijk tegen elkaar. Trek de beide apparaten bovendien aan de voorkant met een waterpomp- tang tegen elkaar. Schuif de langste van de beide meta- len klemmen vanaf de voorkant in de onderste bevestigingsstrip. Gebruik indien nodig een hamer. Draai de beide schroeven bovenaan uit de bovenkant van de apparaten. Gebruik deze schroeven voor de be- vestiging van de bijgeleverde kantel- beveiligingen. De beide kantelbeveiligingen vindt u in de montageset voor de inbouw van de koelapparaten.nl - Bevestiging van een side-by-side combinatie

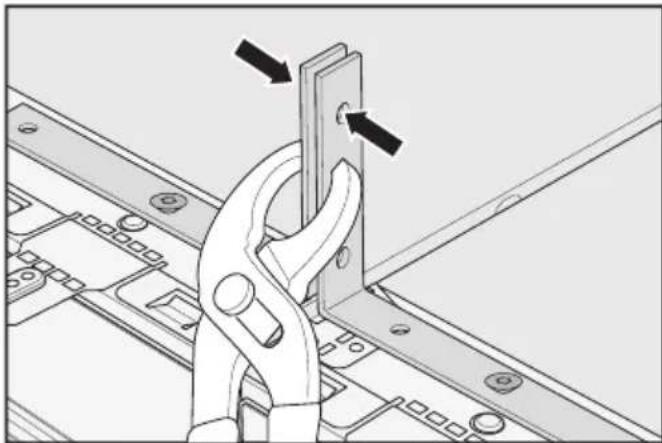

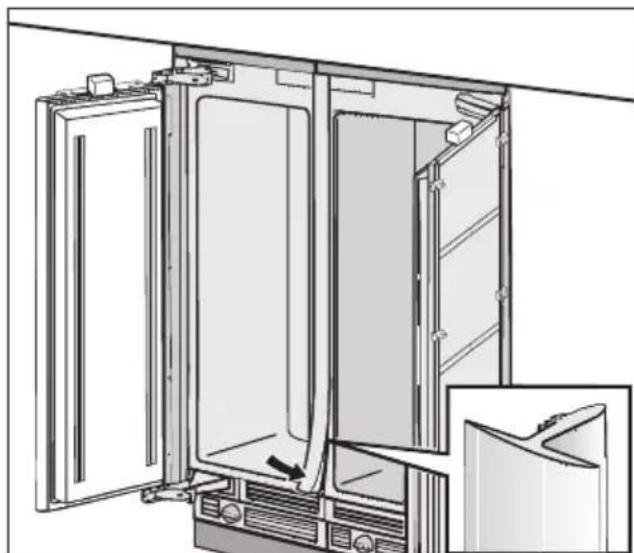

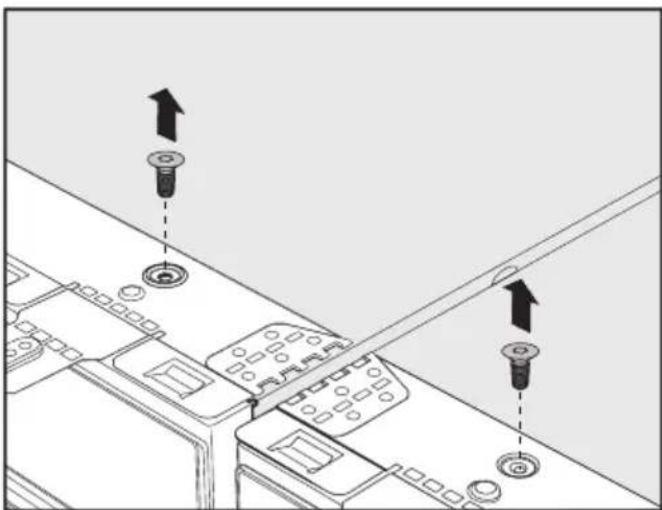

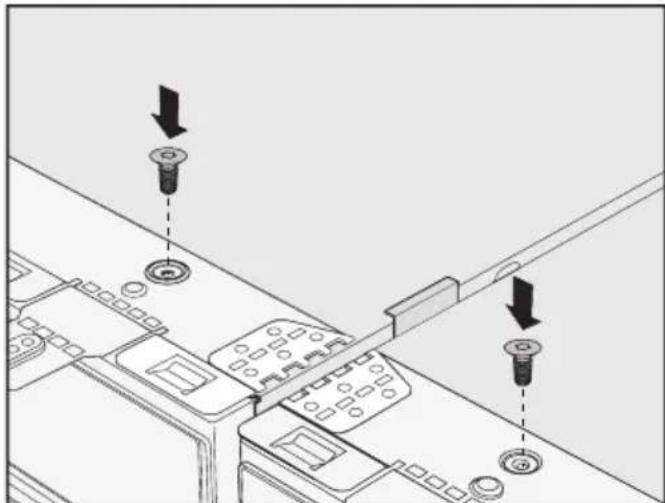

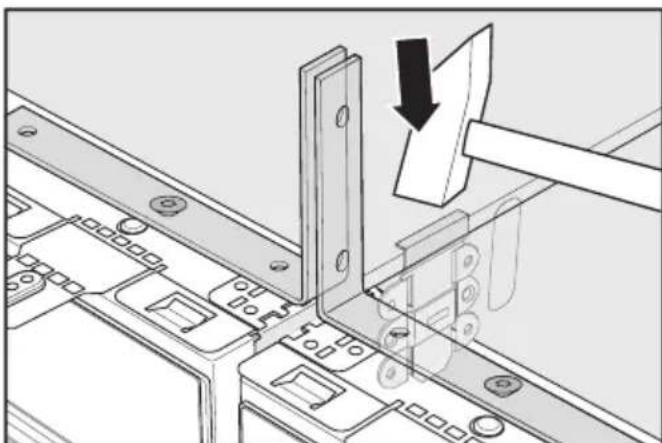

Druk de beide kantelbeveiligingen ook nog eens met de waterpomptang tegen elkaar. Plaats de kortste meegeleverde me- talen klem van bovenaf in de bevesti- gingsstrips. Gebruik hiervoor indien nodig een hamer. Draai de schroeven nu weer uit de bovenkant van de apparaten en ver- wijder beide kantelbeveiligingen. De kantelbeveiligingen heeft u vervol- gens nodig voor de bevestiging in de inbouwnis. Draai de schroeven vervolgens weer in de bovenkant van de apparaten. Tip: ga nu door met de inbouw van de koelapparaten. Lees daarvoor de bijge- leverde gebruiks- en montagehandlei- dingen van de koelapparaten. Plaats de afdeklijst in de opening tus- sen de koelapparaten. De inbouw van de side-by-side combinatie is nu he- lemaal voltooid.no - Festing av en side-by-side-kombinasjon
