Produkto tipas	Šaldymo prietaisų montavimo vienas šalia kito rinkinys
Prekės ženklas	Miele
Modelis	KSK 2001
Suderinamumas	K 26xx Vi, K 28xx Vi, K 29xx Vi, F 241x Vi, F 28xx Vi, F 29xx Vi, F24xxVi, F26xxVi, KF 28xx Vi, KF 29xx Vi, KWT 26xx Vi, KWT 26xx ViS
Įtrauktų dalių skaičius	Rinkinį sudaro vyriai, tvirtinimo kojelės, šoninis šildytuvas, kabelių dangteliai, metalinės kabės, apsauginiai kampai nuo apvirtimo
Medžiagos	Plienas, plastikas, guma
Rinkinio matmenys (supakuotas)	Maždaug 50 x 30 x 10 cm
Rinkinio svoris	Maždaug 2,5 kg
Šoninio šildytuvo maitinimas	Elektros prijungimas 230 V, padidina energijos suvartojimą
Pagrindinė funkcija	Mechaninis ir elektrinis dviejų šaldymo prietaisų tvirtinimas vienas šalia kito su antikondensaciniu šildymu
Montavimui reikalingi įrankiai	Torx T20 atsuktuvas, elektrinis gręžtuvas, plaktukas, universali replė, lipni juosta
Montavimo tipas	Įmontavimas į nišą (privaloma prieš įmontavimą)
Galima konfigūracija	Su pertvaros sienele arba be jos (minimalus storis 16 mm)
Apsauga nuo apvirtimo	Montavimo rinkinyje esantys tvirtinimo kampai šaldymo prietaisams
Rekomenduojamas montuotojų skaičius	Du žmonės (dėl prietaisų svorio ir dydžio)
Priežiūra	Jokios specialios priežiūros; montavimo metu patikrinkite elektros jungtis
Garantija	Atitinka Miele bendrąsias sąlygas

Dažnai užduodami klausimai - KSK 2001 MIELE

Kokie Miele modeliai yra suderinami su KSK 2001 rinkiniu?

Rinkinys suderinamas su šiais modeliais: K 26xx Vi, K 28xx Vi, K 29xx Vi, F 241x Vi, F 28xx Vi, F 29xx Vi, F24xxVi, F26xxVi, KF 28xx Vi, KF 29xx Vi, KWT 26xx Vi ir KWT 26xx ViS.

Ar rinkinį galima sumontuoti vienam?

Ne, dėl šaldymo prietaisų svorio ir dydžio montavimas turi būti atliekamas dviejų žmonių.

Kokių įrankių reikia rinkiniui sumontuoti?

Jums reikės Torx T20 atsuktuvo, elektrinio gręžtuvo, plaktuko, universalių replių ir lipnios juostos.

Ar šoninis šildytuvas visada reikalingas?

Šoninis šildytuvas yra privalomas, kai tarp prietaisų nėra pertvaros sienelės arba jei tarpinės sienelės storis mažesnis nei 160 mm, kad būtų išvengta kondensato susidarymo.

Kaip sumontuoti šoninį šildytuvą?

Pritvirtinkite šildytuvą prie kairėje pusėje esančio šaldymo prietaiso dešinės pusės. Įstatykite kaiščius į numatytas skyles, nuimkite lipnios juostos apsaugines juosteles, tada stumkite šildytuvą iš viršaus į apačią. Prijunkite kabelį nuėmę jungties dangtelį, tada uždarykite.

Ar galima montuoti rinkinį su pertvaros sienele?

Taip, pertvaros storis turi būti ne mažesnis kaip 16 mm. Jei ji siauresnė nei 160 mm, reikalingas šoninis šildytuvas. Įsitikinkite, kad durų stabdikliai nėra vienas šalia kito, kad išvengtumėte susidūrimo.

Kaip užtikrinti apsaugą nuo apvirtimo?

Naudokite šaldymo prietaisų montavimo rinkinyje esančius tvirtinimo kampus. Jie tvirtinami prie prietaisų viršutinių dalių ir vėliau prisukami prie įmontavimo nišos.

Ką daryti, jei prietaisų durys susiduria?

Patikrinkite, ar durų stabdikliai nėra išdėstyti vienas šalia kito. Jei reikia, perkelkite prietaisus arba pakoreguokite fasadų ir rankenų storį, kad išvengtumėte pažeidimų.

Ar rinkinys padidina energijos suvartojimą?

Taip, šoninio šildytuvo prijungimas padidina energijos suvartojimą.

Kur galiu rasti pilną prancūzišką instrukciją?

Instrukciją galima nemokamai atsisiųsti PDF formatu svetainėje notice-facile.com. Taip pat galite užsisakyti vertimą į kitą kalbą.

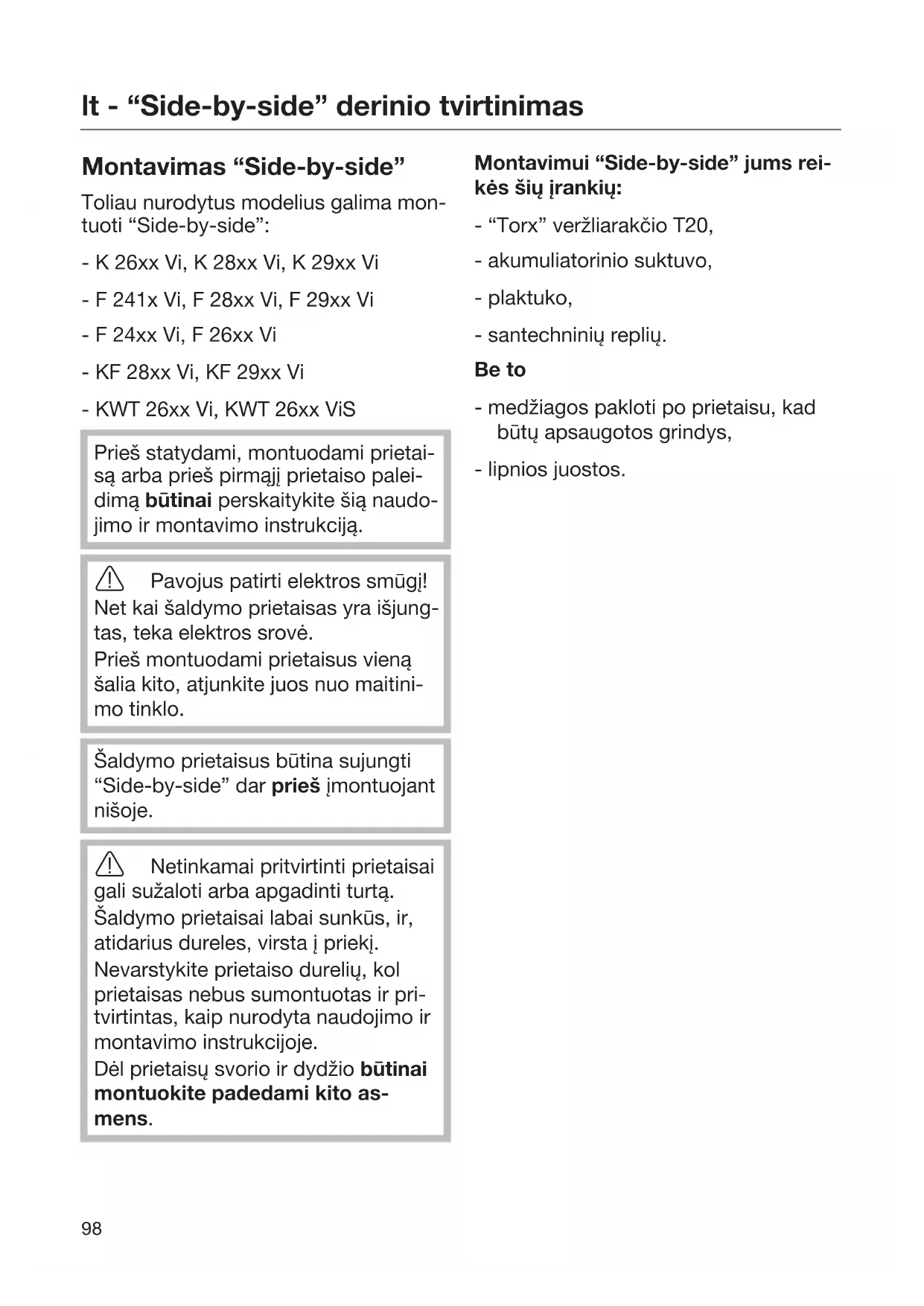

NAUDOJIMO INSTRUKCIJA KSK 2001 MIELE

Pries statydami, montuodami prietaisa arba pries pirmajprietaiso paleidima butinai perskaitykite sia naudojimo ir montavimo instrukcija.

Pavojus patirti elektros smug! Net kai saldymo prietaisas yra ijsungtas, teka elektros srov.

Pries montuodami prietaisus viena salia kito, atjunkite juos nuo maitinimo tinklo.

Šaldymo prietaisus butina sujungti "Side-by-side" dar pries jmontuojant nišoje.

Netinkamai pritvirtinti prietaisai gali sužaloti arba apgadinti turt.

Saldymo prietaisai labai sunkus, ir, atidarius dureles, virsta j priekj.

Nevarstykite prietaiso dureliu, kol prietaisas nebus sumontuotas ir pri-tvirtintas, kaip nurodyta naudiojimo ir montavimo instrukcijoje.

Dél prietaisú svorio ir dydžio butinai montuokite padedami kito asmens.

Montavimui "Side-by-side" jums reikes irankiu:

-Torx"verzliarakcio T20,
- akumulatorinio suktuvo,
-plaktuko,
- santechniniu repliu.

Be to

• medziagos pakloti po prietaisu, kad butu apsaugotos grindys,
• lipnios juostos.

...supertvara

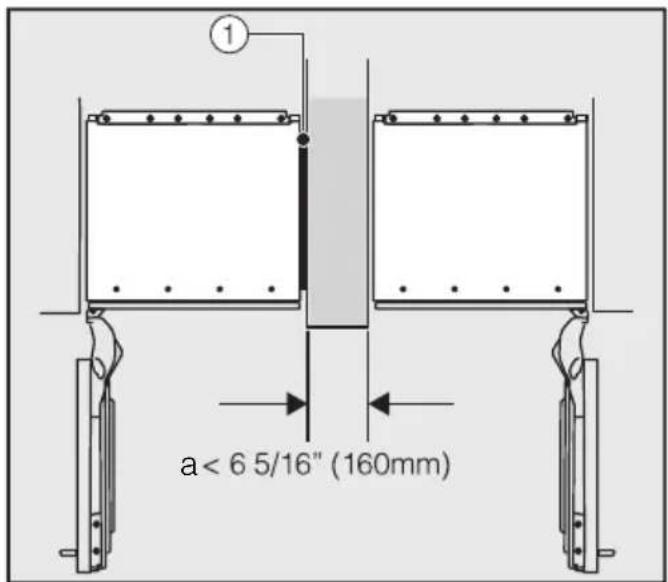

Sienelé a tarp dvieju vienas šalia kito pastatytu prietaisu turi buti mažiausiai 16 mm ploci.

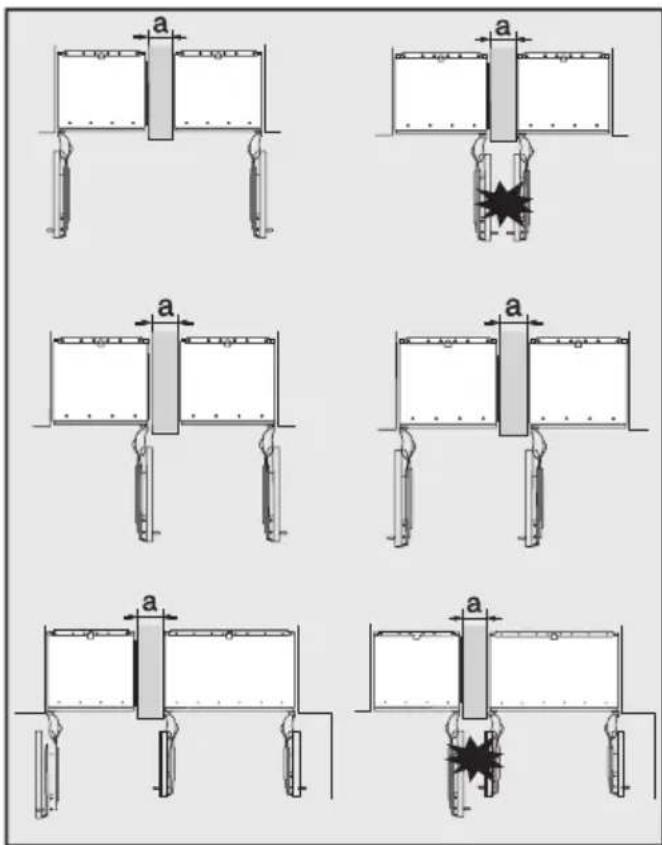

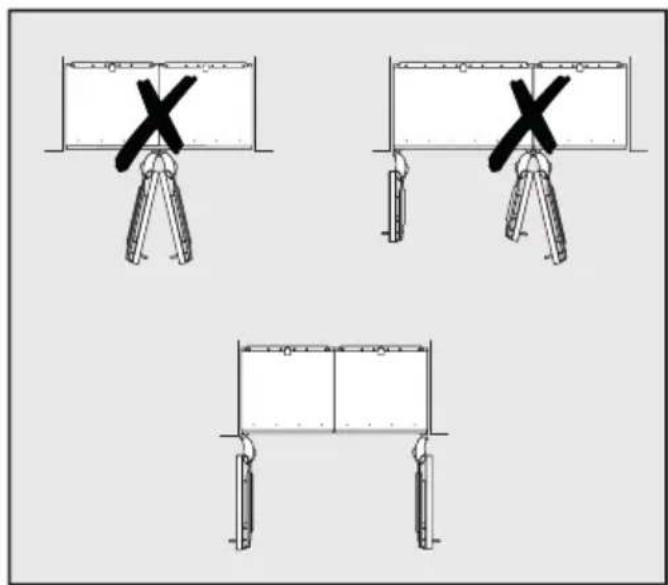

Jeigu saldymo prietaisu dureliu atramos yra viena salia kitos, turite atsi-zvelgti j baldu fasadu ir rankeneliu plotj, kad vienu metu atidaromos prietaisu durelles nesitrenktu vena j kitarnebutu apgadintos.

Jeigu pertvara a siaresne negu 160 mm, jums reikes šonines sienelès kaitinimo elemento (1) (yra "Side-by-side" montavimo rinkinyje), kad nesiformuotu kondensatas ir isvengtumete sutuo susijusios Žalos (zr. poskyri "Šonines sienelès kaitinimo elemento montavimas").

Šonines sienelès kaitinimo elementa ① reikia tvirtinti kairiu stovincio prietaiso desineje puseje (žiūrint iš priekio).

Jeigu ketinate montuoti prietaiso so-nines sienelles kaitinimo elementa ① -turekite omenyje, kad montavimo ni-sa turetu bti 3-5 mm platesne.

Pritvirtinus šoninés sienelès kaitinimo elementa, padideja energijos sanaudos.

It - "Side-by-side" derinio tvirtinimas

Pridëtais montavimo elementais nišoje pritvirtinkite abu šaldymo prietaisus (vadovaukitës pridëta naudojimo ir montavimo instrukcija).

... be pertvaros

Jeigu tarp vienes šalia kito jmontuţu šaldymo prietaisu nera pertvaros, prietaisus butina tarpusavyje sujungti "Side-by-side", naudojant montavimo rinkinj. Be to, butina jrengti šonines sienës kaitinimo elementa, kad nasiformuotu kondensatas ir išvengtumete su tuos susijusios Žalos (žr. nuo poskyrio "Saldymo prietaisu parengimas").

Jeigu saldymo prietaisu dureliu atramos yra viana salia kitos, turite atsi-zvelgti j baldu fasadu ir rankeneliu ploti, kad vienu metu atidaromos prietaisu durelles nesitrenktu viena j kita ir nebutu ap gadintos.

Pritvirtinus šoninës sienelës kaitinimo elementa, padideja energijos sanaudos.

Šaldymo prietaisu paruosimas

Pastatykite šaldymo prietaisus viena salia kito, palikite tarp ju nedidelj tarpelj.

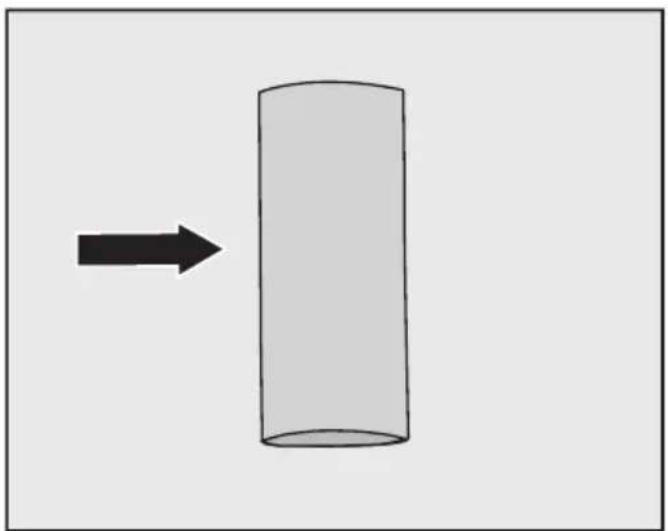

Neisimkite prietaisu vidinexe pusede esanciu tarpikliu.

■ Rankenéles puseje nuo abieju šaldymo prietaisu nuimkite tvirtinimo kampus.

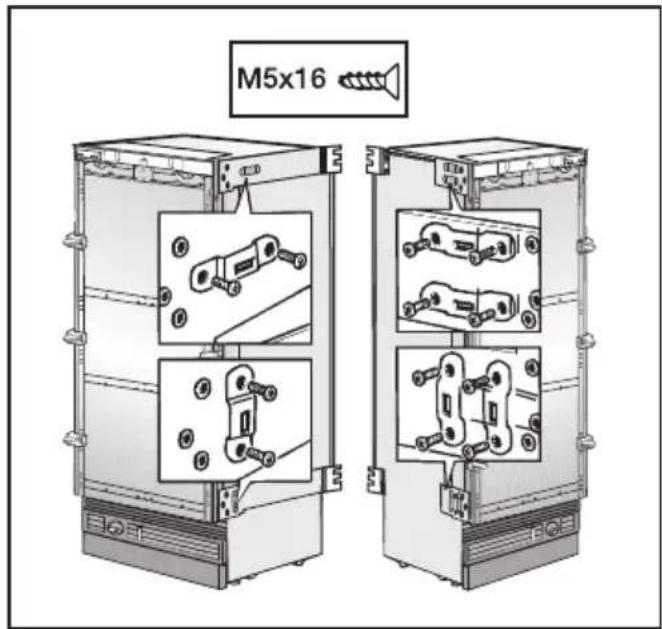

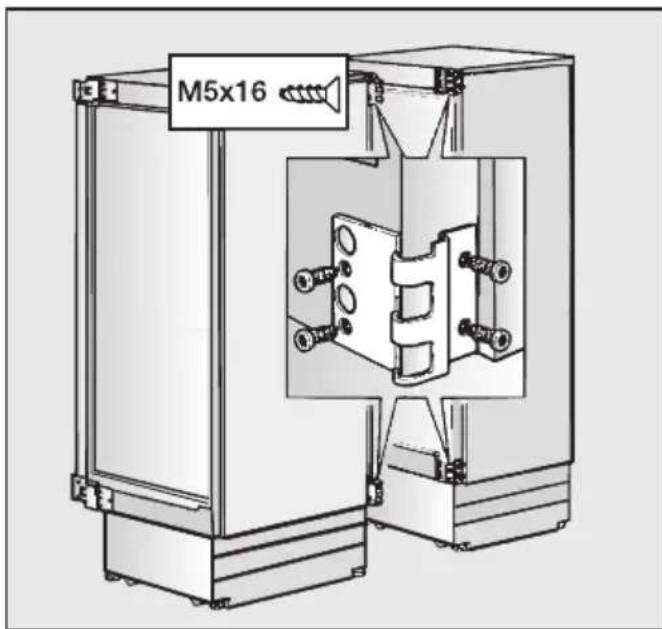

Prie abiej šaldymo prietais pritvirtinkite kartu pristatomas lankstu puses.

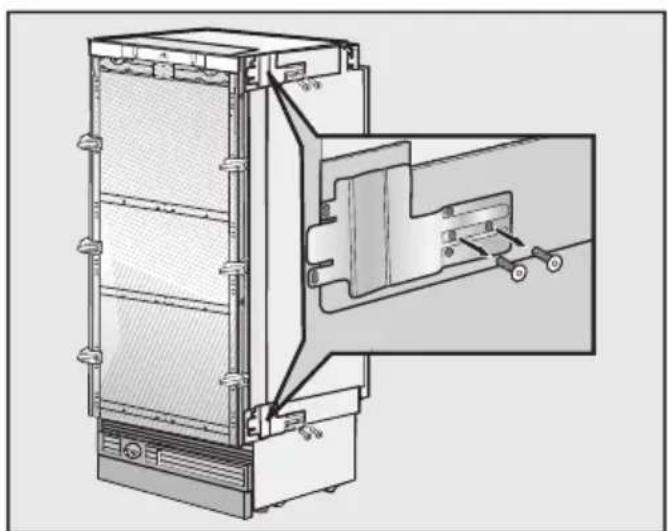

■ Prisukite prie abieju šaldymo prietaisu tvirtinimo ploksteles. Dar karta patikrinkite abieju šaldymo prietaisu stabiluma.

Šoninès sienelès kaitinimo elemento montavimas

Šoninès sienelès kaitinimo elementas tvirtinamas kairiau stovincio šaldymo prietaiso desinéje puseje (žiurint iš priekio).

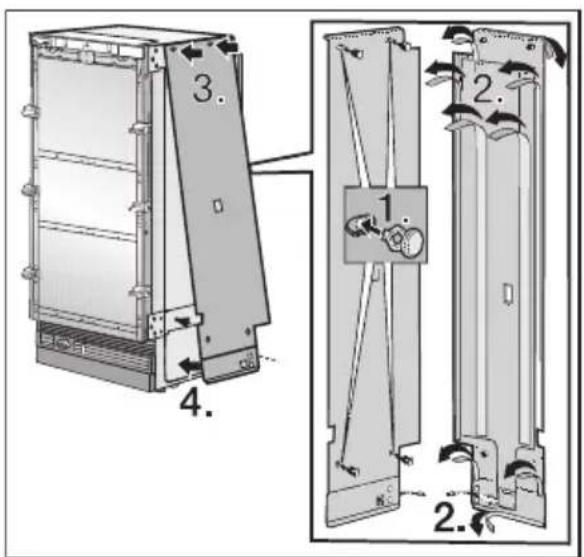

I numatyas sonines sienelles kaitinimo elemento kiaurymes jstatykite kaiscius 1.).

Nuo lipniosios juostos nulupkite apsaugine juostele nuo 2.).
■ Soninès sienelès kaitinimo elementa apacioje siek tiek atitraukite nuo saldymo prietaiso ir jstatykite kaiscius j prietaiso virsuje numatyas kiaurymes 3.).
■ Soninès sienelès kaitinimo elementa virsuje ir apacioje prispauskite prie saldymo prietaiso ir prietaiso apacioje jstatykite i kiaurymes kaiscius 4.).

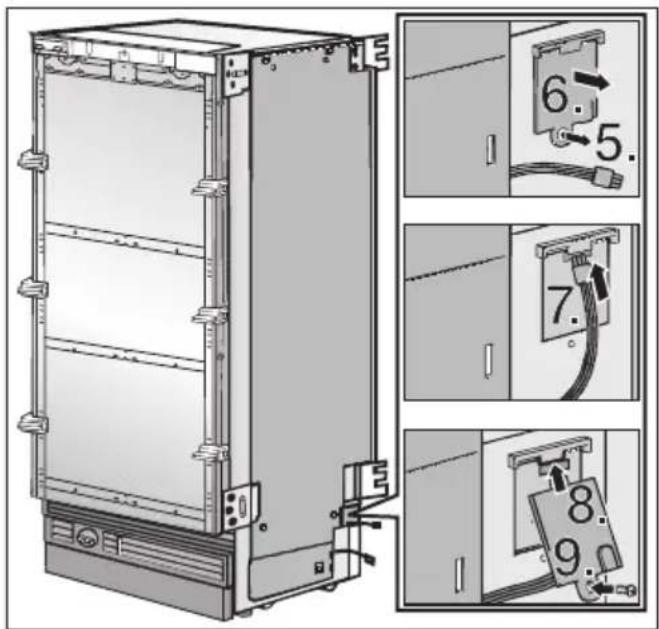

Isshukite kiistuko dangtelio varztus 5.).
Nuimkite dangtelj 6.).
Prijunkite kabelj 7.).
Vél uždékite ant kištuko dangtelj 8.).
- Priveržkite dangtelio varžtus 9.).

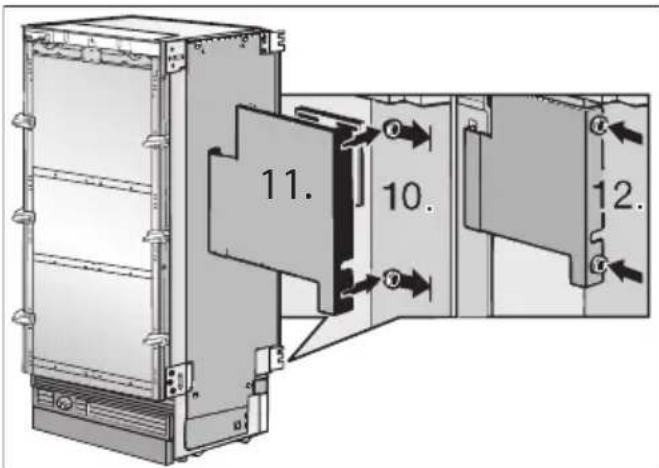

Siek tiek atlaisvinkite varztus uzpakalinéje saldymo prietaiso puseje 10.).
■ Pridèta kabelio dangtelj jstatykite j sonines sienelès kaitinimo elemento anga.
Kabelio dangtelj užkabinkite ant varžtu užpakalineje šaldymo prietaiso pu-seje 11.).
- Priveržkite varžtus 12.).

Saldymo prietaisu sujungimas tarpusavyje

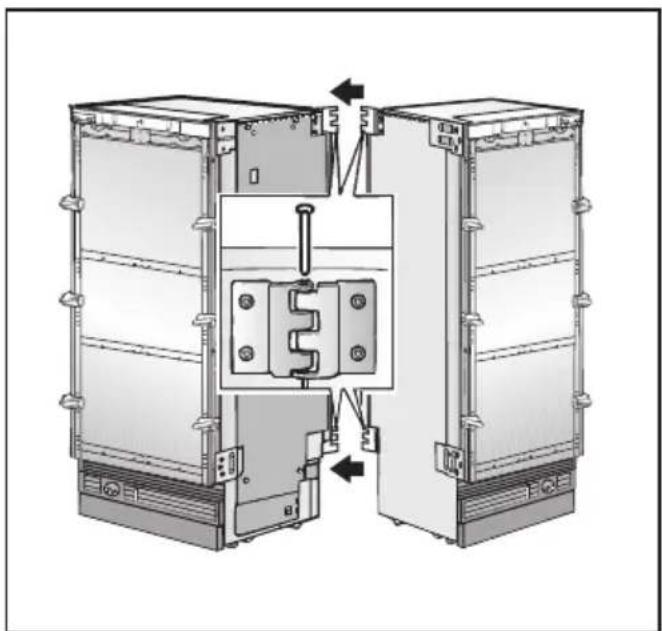

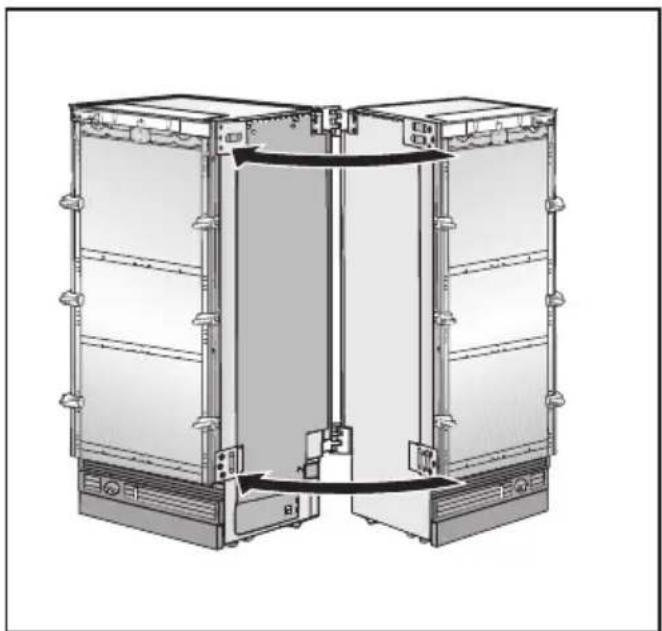

Stumkite šaldymo prietaisus viena prie kito, kol gale susikabins lankstu pusés.

I lankstu puses iš virsaus jstatykite kaiscius.

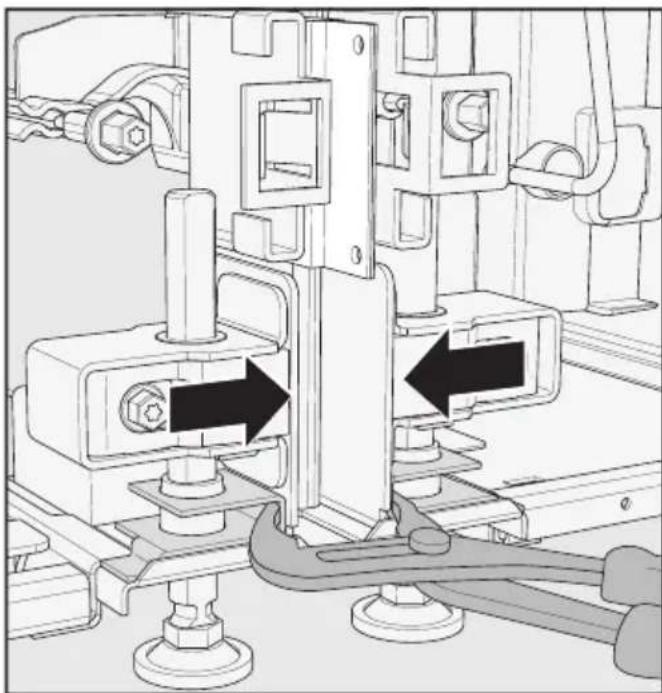

Saldymo prietaisu priekius kuo arciau pristumkite viena prie kito.

Papildomai sutvirtinkite juos santechninémis replémis.

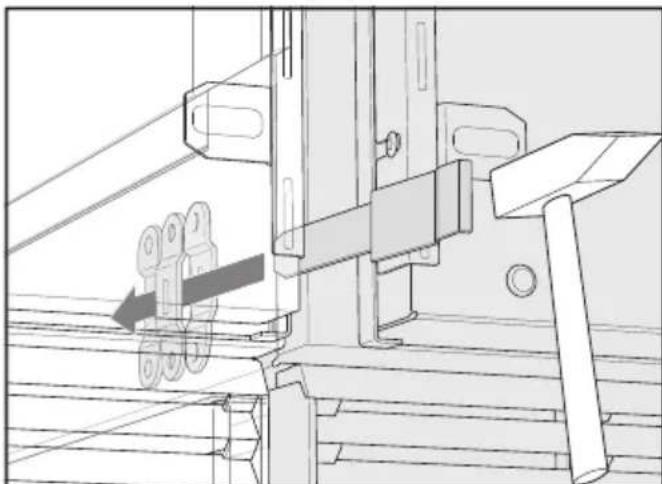

Ilgesni metalinj spaustuka (viena is dvieju kartu pristatomu) is priekio idekite j apatine tvirtinimo plokstele. Galite pasinaudoti plaktuku.

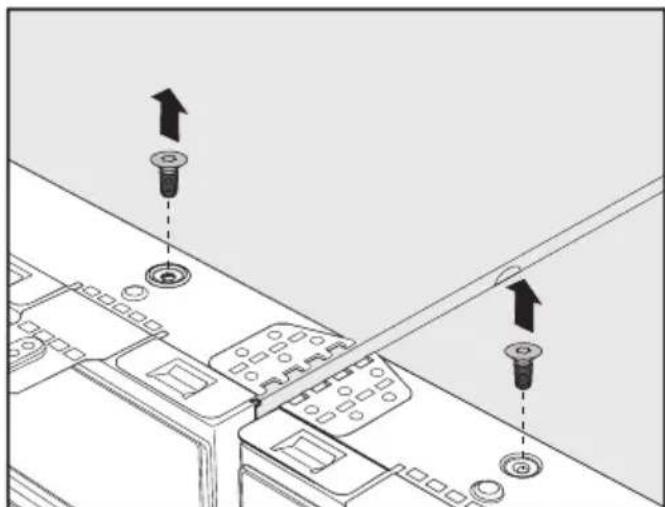

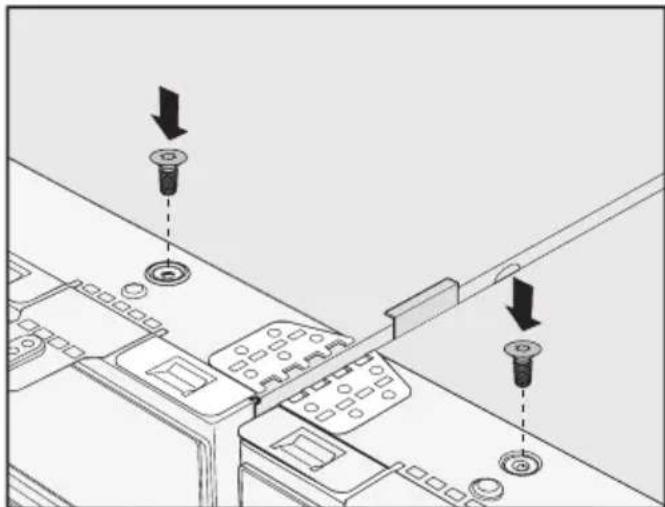

■ Issukite abu varztus prietaiso virsuti-neje dalyje.

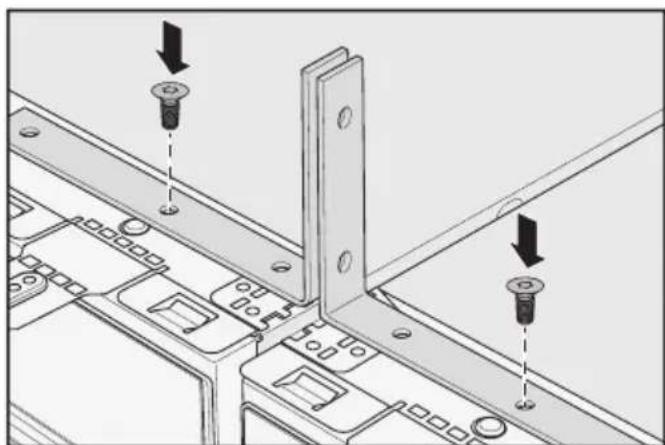

Pries tai issuktais varztais pritvirtinkite apsaugos nuo pasvirimo kampa (pri-statomas kartu).

Abu tvirtinimo kampai yra šaldymo prietaisu montavimo rinkinyje.

It - "Side-by-side" derinio tvirtinimas

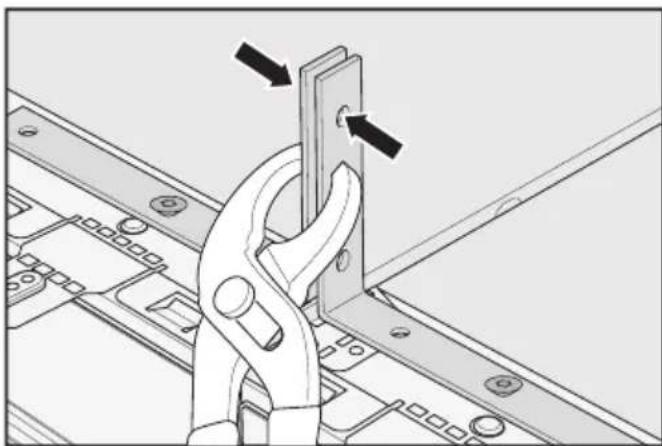

Tvirtinimo kampus papildomai suspauskite santechninemis replémis.

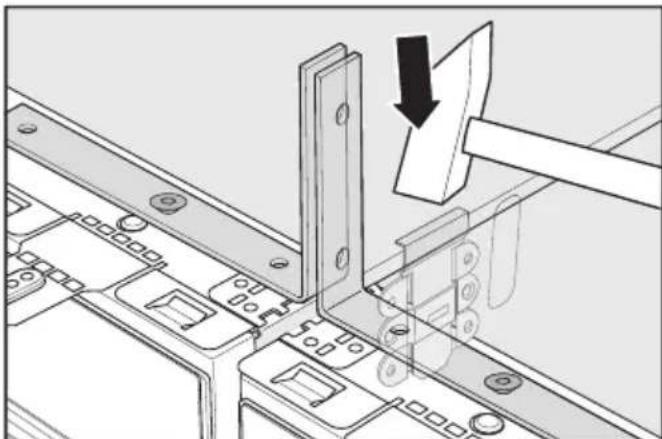

Trumpsnj metalinj spaustuka (pristatomas kartu) is virsaus jstatykite j tvirtinimo ploksteles. Galite pasinaudoti plaktuku.

Vél issukite varžtus viršutinëje prieta-so dalyje ir nuimkite abu apsaugos nuo pasvirimo kampus.

Apsaigos nuo pasvirimo kampu reikes veliau, tvirtinant montavimo niša.

Abu varztus vél jsukite prietaisv virsutinèse dalyse.

Patarimas: Montuokite prietaisus toliau. Vadovaukites prideta saldymo prietaiuy montavimo instrukcija.

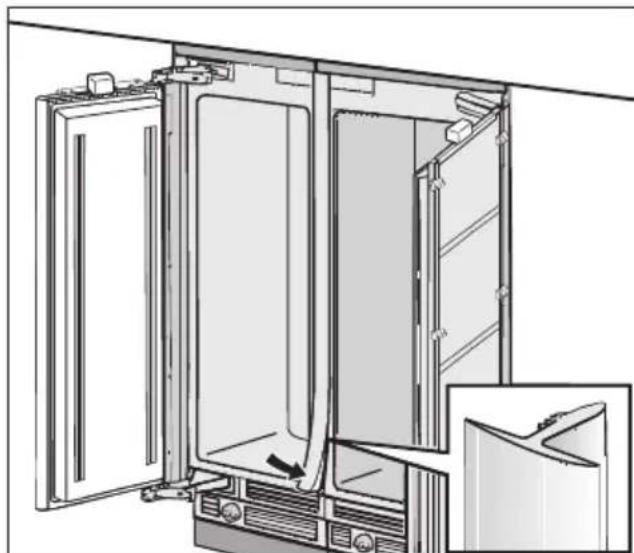

Tarpa tarp abiej šaldymo prietajsu uždengus juostele, šaldymo prietajsu montavimas "Side-by-side" yra baigtas.
