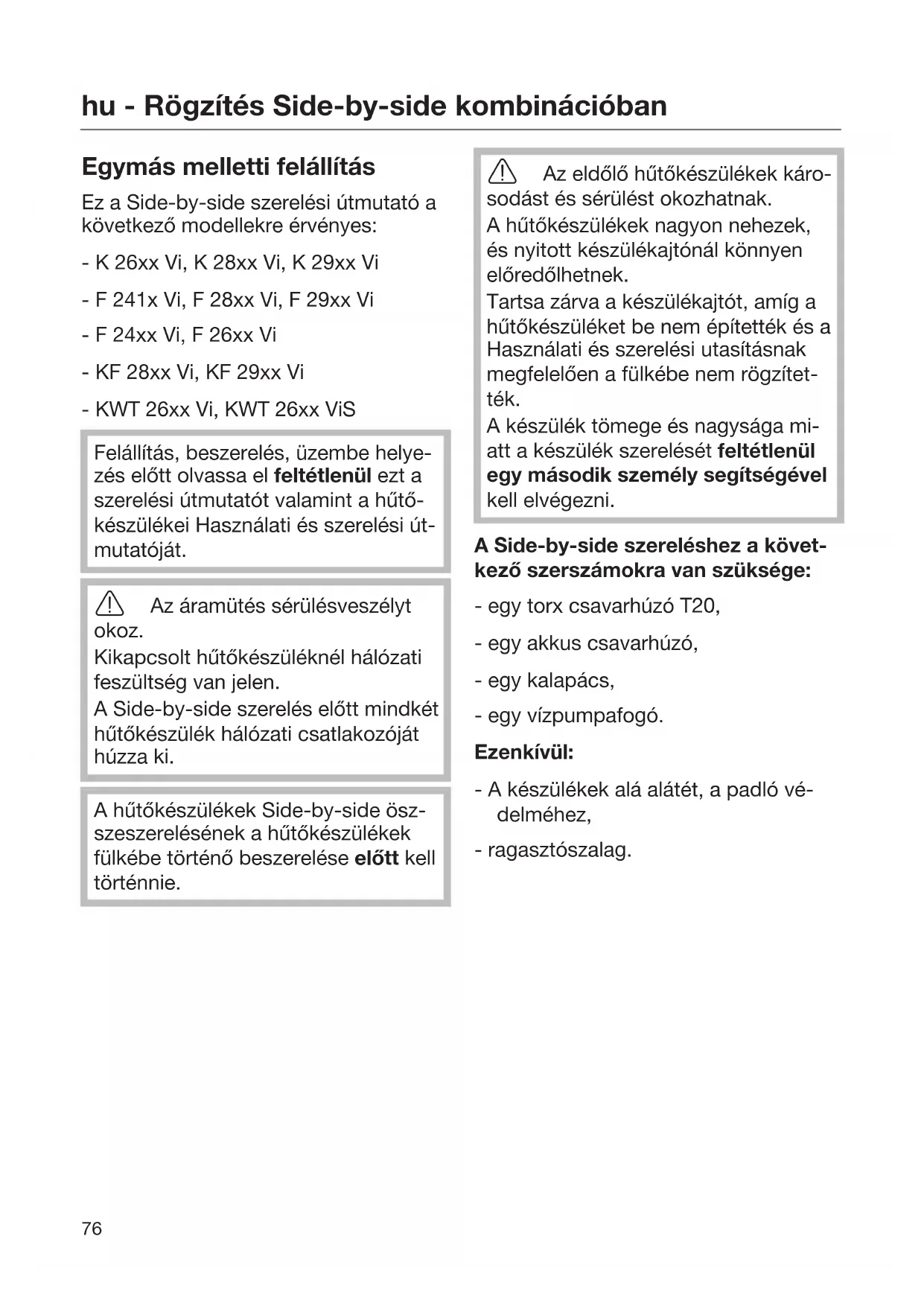

Egymás melletti felállítás Ez a Side-by-side szerelési útmutató a következő modellekre érvényes: - K 26xx Vi, K 28xx Vi, K 29xx Vi - F 241x Vi, F 28xx Vi, F 29xx Vi - F 24xx Vi, F 26xx Vi - KF 28xx Vi, KF 29xx Vi - KWT 26xx Vi, KWT 26xx ViS Felállítás, beszerelés, üzembe helye- zés előtt olvassa el feltétlenül ezt a szerelési útmutatót valamint a hűtő- készülékei Használati és szerelési út- mutatóját. Az áramütés sérülésveszélyt okoz. Kikapcsolt hűtőkészüléknél hálózati feszültség van jelen. A Side-by-side szerelés előtt mindkét hűtőkészülék hálózati csatlakozóját húzza ki. A hűtőkészülékek Side-by-side ösz- szeszerelésének a hűtőkészülékek fülkébe történő beszerelése előtt kell történnie. Az eldőlő hűtőkészülékek káro- sodást és sérülést okozhatnak. A hűtőkészülékek nagyon nehezek, és nyitott készülékajtónál könnyen előredőlhetnek. Tartsa zárva a készülékajtót, amíg a hűtőkészüléket be nem építették és a Használati és szerelési utasításnak megfelelően a fülkébe nem rögzítet- ték. A készülék tömege és nagysága mi- att a készülék szerelését feltétlenül egy második személy segítségével kell elvégezni. A Side-by-side szereléshez a követ- kező szerszámokra van szüksége: - egy torx csavarhúzó T20, - egy akkus csavarhúzó, - egy kalapács, - egy vízpumpafogó. Ezenkívül: - A készülékek alá alátét, a padló vé- delméhez, - ragasztószalag.hu - Rögzítés Side-by-side kombinációban

. . . válaszfallal Az a falnak az egymás mellett felállított hűtőkészülékek között legalább 16 mm vastagnak kell lennie. Ha a hűtőkészülékek ajtózsanérozá- sa egymás mellett van, feltétlenül fi- gyelembe kell vennie a bútorfrontok és a fogantyúk vastagságát, hogy a készülékajtók az egyidejű nyitással ne ütközzenek és ne károsodjanak.

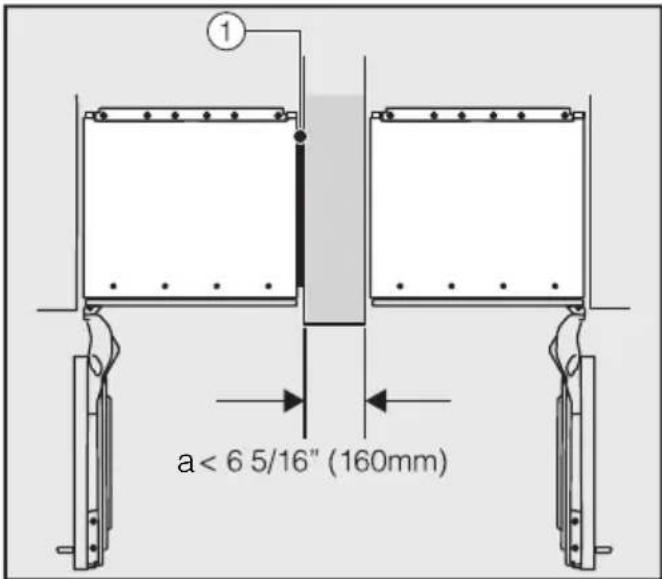

Ha az a válaszfal keskenyebb, mint 160mm, szükség van az oldalfali fű- tésre a Side-by-side szerelőkészletből, hogy a kondenzvíz képződést, és az esetleg ebből adódó károkat elkerülje (Lásd „Oldalfalfűtés felszerelése“ fejeze- tet). Az oldalfalfűtést (elölről nézve) a bal oldali készülék jobb oldalán kell rögzíte- ni. A beépítő fülke tervezésekor vegye figyelembe, hogy a beépítő fülkének, amelybe a hűtőkészüléket az oldal- falfűtéssel beépíti, alapvetően 3– 5mm-rel szélesebbnek kell lennie. Az oldalfalfűtés csatlakoztatása na- gyobb energiafogyasztást eredmé- nyez.hu - Rögzítés Side-by-side kombinációban

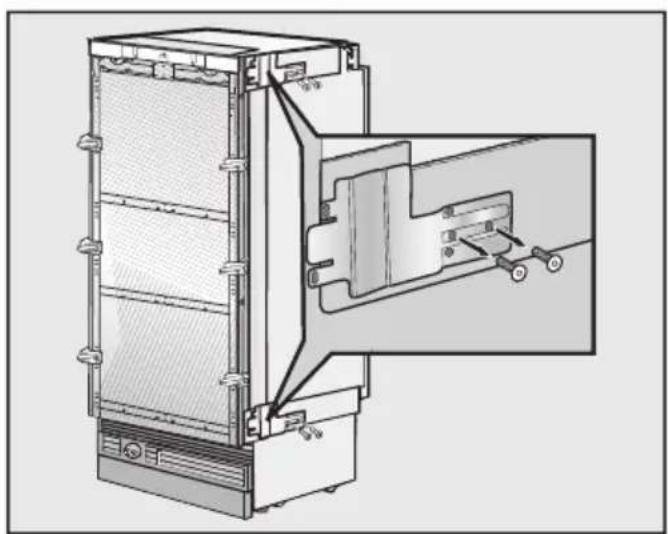

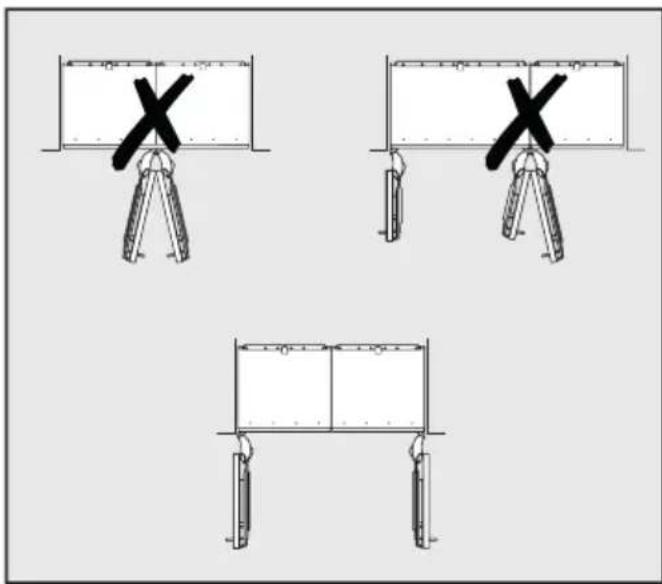

A hűtőkészülékek végül egyesével a mellékelt szerelési anyaggal a beépítő fülkébe rögzítésre kerülnek (kövesse eh- hez a mellékelt Használati és szerelési útmutató utasításait). . . . válaszfal nélkül Ha az egymás mellett felállított hűtőké- szülékek között nincs válaszfal, akkor a hűtőkészülékeket a Side-by-side szere- lési csomaggal közvetlenül egymással kell összekötni. Ezenkívül az oldalfalfű- tést fel kell szerelni, hogy a kondenzvíz képződést és az esetleg ebből adódó károkat elkerülje (Lásd a „Hűtőkészülék előkészítése“ fejezetet). A hűtőkészülékek ajtózsanérozásá- nak nem szabad egymás mellett len- niük, mert a készülékajtók egyidejű kinyitása esetén összeütköznek és károsodnak. Az oldalfalfűtés csatlakoztatása na- gyobb energiafogyasztást eredmé- nyez. Hűtőkészülékek előkészítése Állítsa fel egymás mellé a két hűtőké- szüléket a kívánt pozícióba kis távol- ságra egymástól. Ne távolítsa el a távtartókat a készü- lék belső oldalain. Távolítsa el a derékszög lemezeket mindkét készülék fogantyú felőli olda- lán.hu - Rögzítés Side-by-side kombinációban

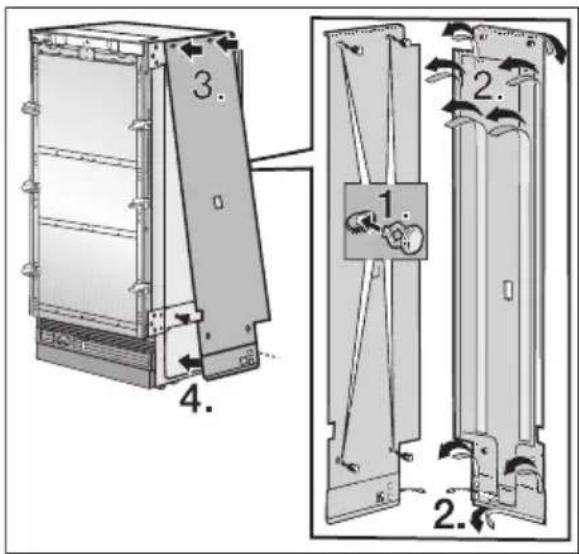

Csavarozza fel a mellékelt zsanérfele- ket mindkét készüléken. Csavarozza fel a rögzítőpántokat mindkét készüléken. Ellenőrizze még egyszer mindkét készülék pozícióját. Oldalfalfűtés felszerelése Az oldalfalfűtést (elölről nézve) a bal ol- dali készülék jobb oldalán kell rögzíteni. Helyezze a csapokat az erre kialakí- tott furatokba az oldalfalfűtésben 1.). Húzza le a ragasztószalagról a védő- csíkokat 2.). Az oldalfalfűtést tartsa el lent a hűtő- készüléktől, és a csapokat fent he- lyezze a furatokba 3.). Nyomja oldalfalfűtést fentről lefelé a hűtőkészülékre, és a csapokat lent helyezze a furatokba 4.).hu - Rögzítés Side-by-side kombinációban

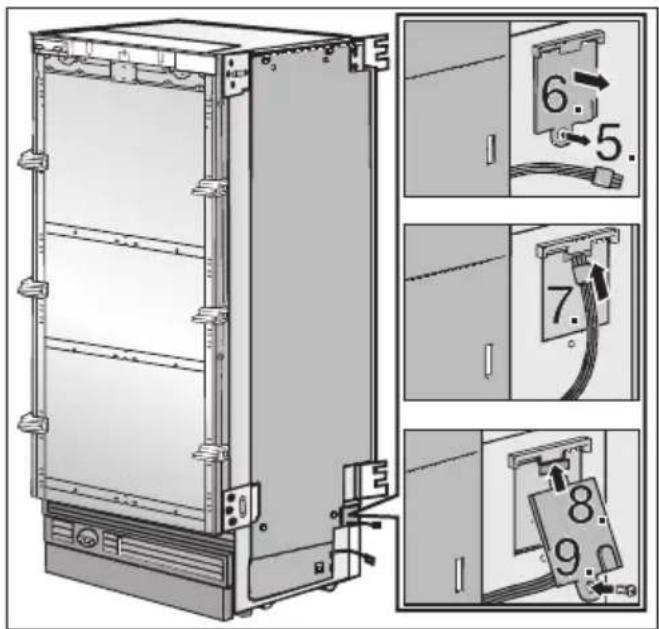

Oldja ki a csavart a csatlakozófedelen 5.). Vegye le a csatlakozófedelet 6.). Csatlakoztassa a kábelt 7.). Helyezze fel újra a csatlakozófedelet 8.). Csavarozza be a csavart a csatlako- zófedelen 9.).

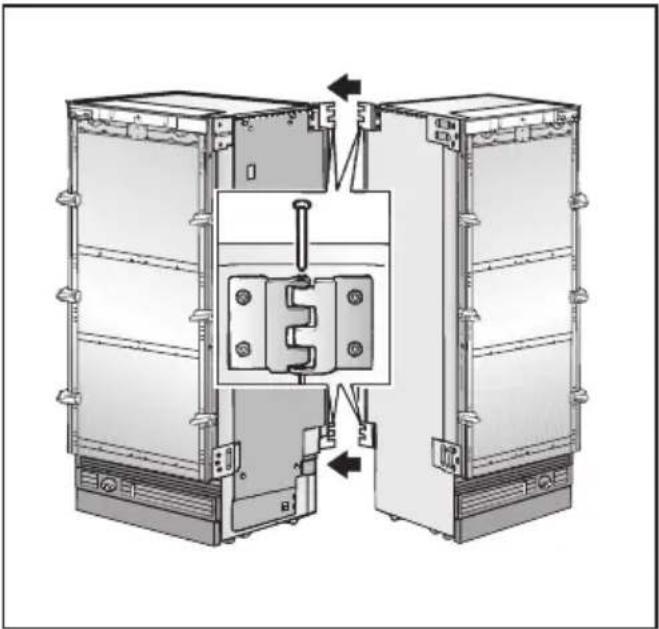

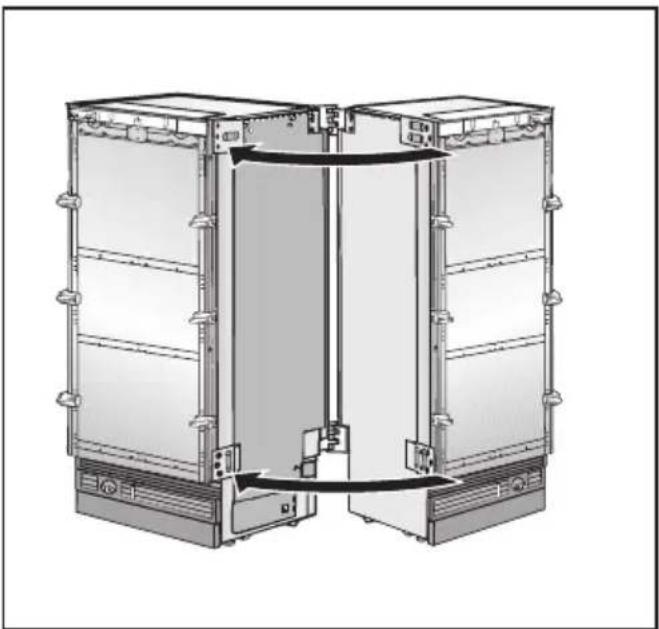

Kissé oldja ki a csavarokat a készülék hátoldalán 10.). Csúsztassa a mellékelt csatlakozófe- delet az oldalfalfűtés résébe. Akassza a csatlakozófedelet a csava- rokra a készülék hátoldalán 11.). Húzza meg a csavarokat 12.). A hűtőkészülékek összekap- csolása Tolja össze a készülékeket hátul, amíg a zsanérfelek egymásba nem akadnak. A csapokat helyezze fentről a zsanér- felekbe. A készülékeket nyomja elöl a lehető legközelebb egymáshoz.hu - Rögzítés Side-by-side kombinációban

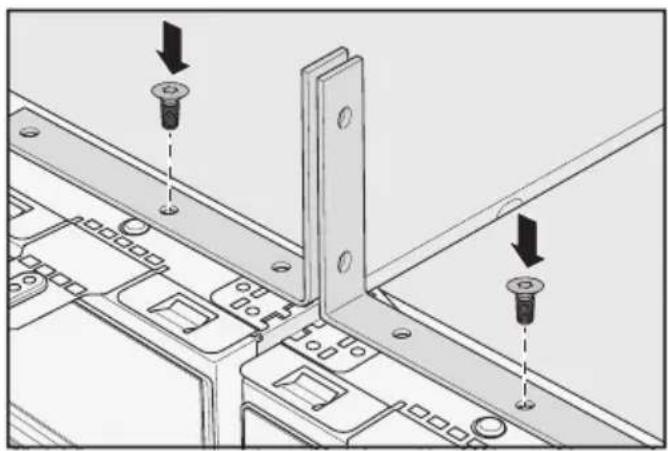

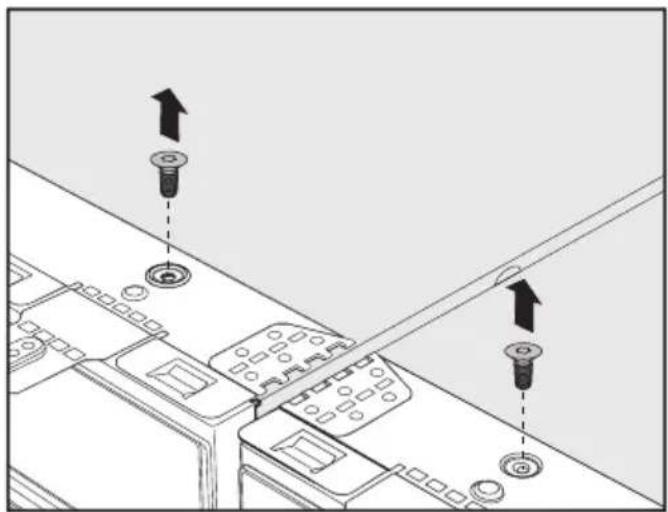

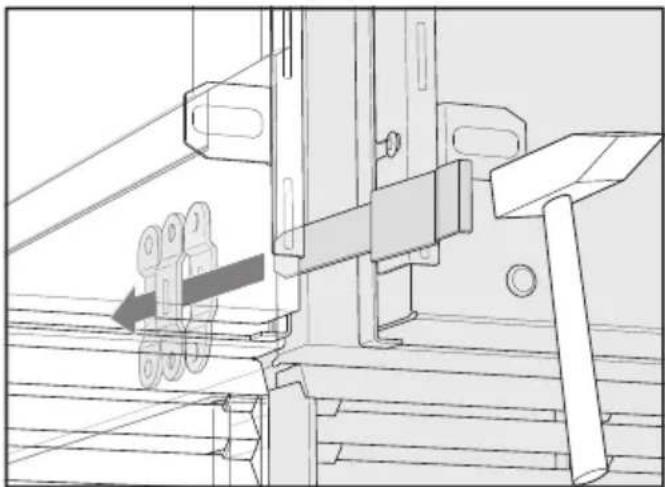

A két készüléket elöl még egy víz- pumpafogóval húzza össze. A két mellékelt fém kapocs közül a hosszabbikat csúsztassa elölről a len- ti rögzítőpántba. Szükség szerint használjon kalapácsot. Csavarozza ki mindkét csavart fent a készülék felső oldalából. Az előzőleg meglazított csavarokat a mellékelt billenésvédő szögek rögzí- téséhez használja. Mindkét billenésvédő szög a készülék beépítéséhez való szerelőkészletben található.hu - Rögzítés Side-by-side kombinációban

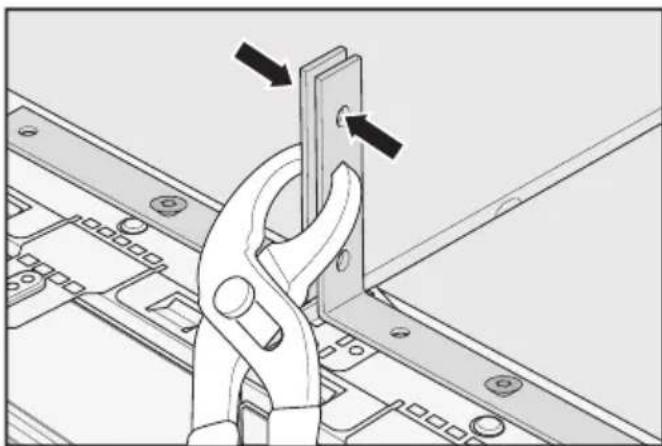

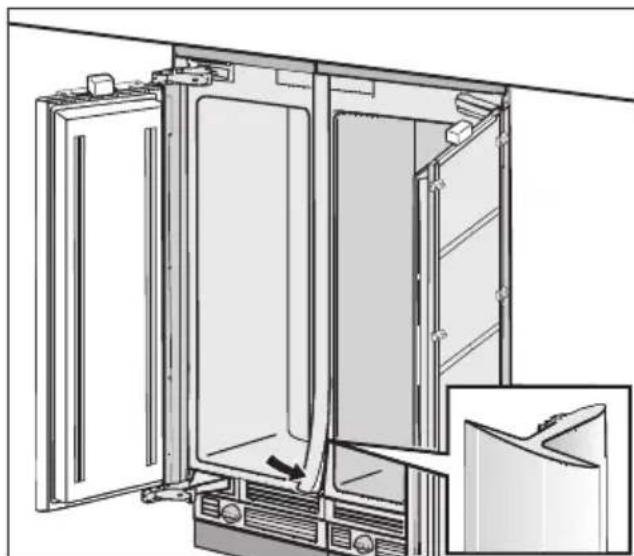

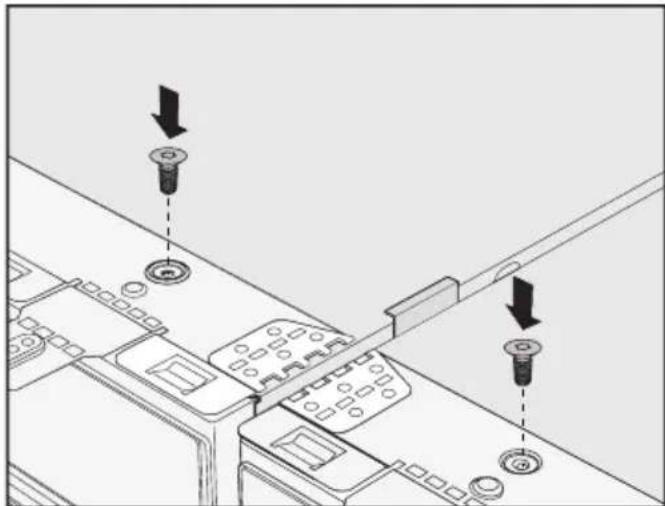

Nyomja össze a két billenésvédő szö- get a vízpumpafogóval. Helyezze a rövidebb mellékelt fém kapcsot felülről a rögzítőpántokba. Szükség szerint használjon kalapá- csot. Oldja ki a csavarokat a készülék felső oldaláról, és szerelje le a két billenés- védő szöget. A billenésvédő szögekre a végén lesz szükség, a beépítő fülkébe való rögzí- téshez. A csavarokat végül csavarja be a ké- szülék felső oldalaiba. Tanács: Folytassa a készülékek beépí- tését. Ehhez vegye figyelembe az adott hűtőkészülékhez mellékelt Használati és szerelési útmutatót. A fedőlécet helyezze a két készülék közötti résbe, ezzel a Side-by-side kombináció beépítése teljesen elké- szült.hr - Pričvršćenje side-by-side kombinacije
